Сверлильно-фрезерный станок по металлу

4 Виды промышленных станков – весь спектр работ по сверлению отверстий

За исключением некоторых специализированных практически все промышленные станки универсальны – на них можно не только сверлить, но и выполнять ряд других операций. Используемые в металлообработке станки делятся на:

  • Настольные – применяются для сверления и обработки отверстий небольших диаметров. Их выпускают под максимальный диаметр инструмента 3, 6, 12 и 16 мм.
  • Вертикально-сверлильные или их еще классифицируют как колонные. Они служат для выполнения работ с отверстиями, диаметр которых может достигать 18, 25, 35, 50 и 75 мм. Колонные станки используют при выполнении обработки деталей и заготовок сравнительно небольших размеров в ремонтных цехах, условиях мелкосерийного и индивидуального производства.
  • Радиально-сверлильные – на них обрабатывают крупногабаритные и тяжелые заготовки, а также детали, у которых отверстия расположены по дуге окружности. Это обеспечивается за счет большого вылета шпинделя – 1300–2000 мм. Причем на этом оборудовании совмещение осей инструмента и отверстий производят перемещением шпинделя, а деталь остается неподвижной.
  • Координатно-сверлильные – применяют при работах с деталями, к которым по точности взаимного размещения отверстий будут предъявлены особо высокие требования.
  • Горизонтально-сверлильные (глубокого сверления) – на них обычно обрабатывают глубокие отверстия, например, в валах, осях, штоках, стволах артиллерийских и стрелковых систем.
  • Центровальные – используются для изготовления центровых отверстий, которые просверливают в торцах заготовок.
  • Многошпиндельные – на этом оборудовании одновременно обрабатывают (главным образом сверлят) до нескольких десятков отверстий, причем это может производиться с разных сторон и в различных плоскостях: как горизонтальной и вертикальной, так и под наклоном.
  • Различные комбинированные – помимо всех работ с отверстиями на них выполняют любые операции, обеспечиваемые дополнительным оснащением. На сверлильно-фрезерных – все фрезерные, на сверлильно-токарных – токарные и так далее: сверлильно-долбежные, нарезные, расточные.

Промышленное сверлильное оборудование

На всех этих станках можно обрабатывать не только различные металлы, но и другие материалы. Наиболее широкое распространение получило вертикально- и горизонтально-сверлильное оборудование. Станки, оснащенные ЧПУ, обеспечивают частичную либо полную автоматизацию процесса обработки отверстий и значительно повышают ее точность. Многошпиндельное оборудование в ином исполнении не производится – только с встроенным компьютером.

Следует упомянуть несколько видов специализированного сверлильного оборудования. Магнитные станки – их используют, когда невозможно или затруднительно выполнить работы на стационарном оборудовании. За счет небольшого веса их вручную переносят до нужного места металлоконструкции, где устанавливают на последнюю в любом пространственном положении. Удерживает сверлильный станок мощное магнитное основание. Этим оборудованием выполняют работы на судах, мостах, пролетных строениях, балках, трубопроводах.

Магнитный станок

Для деревообработки производят специализированные станки: одно- и многошпиндельные горизонтальные и вертикальные, а также с поворотным шпинделем. На этом оборудовании помимо сверления отверстий удаляют сучки, делают гнезда, пазы и так далее.

На мебельных фабриках используют различные типы сверлильно-присадочного оборудования. Эти станки обеспечивают высокое качество и точность получаемых отверстий, гибкость производственного процесса.

1 Сверлильно-фрезерный агрегат – общая информация

Современные станки для обработки металлических деталей очень часто совмещают в себе функциональный потенциал разных видов оборудования. На многих отечественных промышленных объектах достаточно активно эксплуатируются токарно-фрезерные, фрезерно-токарно-сверлильные и другие агрегаты. А самым популярным типом таких универсальных станков являются сверлильно-фрезерные установки, которые дают возможность эффективно и максимально качественно осуществлять нарезание резьбы, сверление, торцевое и горизонтальное фрезерование, зенкерование.

По сути, один подобный агрегат заменяет собой два станка. Понятно, что это дает экономию места в производственных цехах, предприятие снижает свои затраты на покупку оборудования (две установки в любом случае стоят дороже, чем одна). Также станки с функцией сверления и фрезерования пользуются спросом среди малых фирм, предоставляющих услуги по металлообработке. Да и обычные граждане с удовольствием приобретают их для выполнения работ по хозяйству.

Высококачественные сверлильно-фрезерные агрегаты в большинстве своем обладают следующими важными эксплуатационными качествами:

  • безопасность и надежность в работе;
  • высокая функциональность;
  • простота в использовании;
  • возможность применения разных видов инструментов (метчики, зенкера, сверла, развертки и пр.).

Формообразующими движениями на данных установках являются вращательное основное перемещение рабочего приспособления и перемещение (поступательное) его подачи.

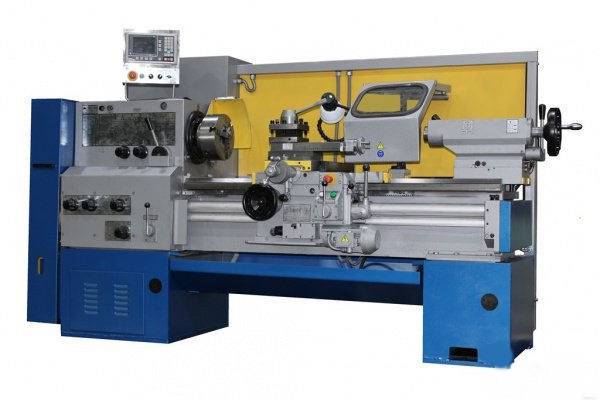

Обрабатывающие центры с ЧПУ

В таких промышленных секторах, как автомобильный, аэрокосмический, приборостроение, а также в областях, где невозможно обойтись без массового производства высококачественных деталей, применяются обрабатывающие центры с ЧПУ. С их помощью осуществляется обширный диапазон фрезерных, растачиваемых и сверлильных работ. Такие станки снабжаются современными приводами, которыми управляют специальные контролеры, подключенные к любому IBM P. C. Стоит отметить, что система контроля, а также управления, оснащена высококлассным программным обеспечением, которое производят мировые производители. Отличительной чертой такого станка является высокая скорость резания и высокая точность.

Комплектация фрезерного станка с ЧПУ

При выборе фрезерного станка этот параметр не такой важный, как, например, жёсткость конструкции и точность позиционирования. Однако, комплектующие нужно подбирать правильно.

Итак, давайт разберёмся, из чего состоит фрезерный станок.

Как устроен шпиндель?

Шпиндель – это мощный компактный электродвигатель. Фреза зажимается в шпинделе при помощи патрона с цанговым зажимом. Цанга обжимает хвостовик фрезы со всех сторон, в отличие от того же трёхкулачкового патрона

Это важно, потому что фреза испытывает боковые нагрузки, а цанга помогает равномерно их распределить и обеспеивает более плотный зажим

От мощности шпинделя зависит, с каким усилием он будет фрезеровать материал. Если она мала, то будут падать обороты, уменьшится производительность, а станок может деформироваться.

Например, на настольных станках мощность шпинделя, как правило, невелика, поэтому толстый материал он будет резать очень медленно.

У нас есть два настольных станка — Wattsan 0404 mini и 0609 mini. Мощность шпинделя у них обоих составляет 1,5 Квт. Их, как правило, используют для 3d фрезеровки небольших изделий — клише для тиснения, пломбираторов, медалей, икон, картин, фресок.

В этих видах обработки не требуется особое силовое воздействие.

А вот у сверхмощного станка Wattsan M9 1325 c мощностью шпинделя 7,5 Квт область применения иная — раскрой больших и толстых заготовок МДФ, ДСП, древесины в производстве мебели, наружной рекламы и многого другого.

Кроме того, его можно использовать в ритуальном бизнесе для фрезеровки памятников из камня.

При выборе шпинделя обратите внимание на его характеристики, указанные в техническом паспорте — мощность и количество оборотов в минуту. Выбор этих параметров зависит от материала, с которым вы будете работать

К примеру, для обработки листовой фанеры потребуется мощность от 800 Вт, для твёрдой древесины, лёгких металлов и пластиков – от 1500 Вт, а для фрезеровки камня – от 3000 Вт.

Рекомендации по эксплуатации и обслуживанию

Инструкция по технике безопасности на рабочем месте

Не менее важным моментом является соблюдение правил эксплуатации сверлильно-фрезеровального оборудования. Так как во время работы на нем компоненты испытывают значительные нагрузки – следует периодически проводить работы по обслуживанию и поддержанию установки в должном состоянии.

Сначала необходимо правильно установить оборудование. Если была приобретена напольная модель – подготавливают опорную площадку. Для станков массой более 1,5 тонны необходимо сделать ж/б основание. Альтернативой является установка оборудования на специальные опорные ножки.

Для монтажа настольных моделей подготавливают станину. Это может быть простой рабочий стол с хорошими показателями устойчивости. Если масса оборудования относительно небольшая, рекомендуется закрепить его на столешнице.

После выполнения корректного монтажа в течение периода эксплуатации следует соблюдать такие правила:

  • при возникновении заедания фрезы или сверла следует незамедлительно остановить станок и проверить его состояние. Повторный запуск осуществляется в холостом режиме без обработки детали;
  • обязательно применять защитные ограждения. К ним относится кожух. Установленный на коробке скоростей прозрачный экран, монтируемый на переднюю часть шпиндельной головки;
  • заготовка должна быть надежно закреплена. Для этого можно использовать т-образные пазы, магнитный стол или струбцины;
  • смена фрезы или сверла выполняется только после окончательной остановки шпиндельной головки. Фиксация инструмента должна быть максимально надежной;
  • периодически проверять степень остроты режущих кромок рабочего инструмента. В случае надобности выполнять его замену;
  • при наличии системы охлаждения контролировать уровень СОЖ, которая обычно находится в специальной емкости.

Для ознакомления с особенностями работы на этом оборудовании рекомендуется посмотреть видеоматериал:

Этапы проектирования

Многие мастера работают, только используя эскизы. Окончательная подгонка расположения деталей производится только при установке их на станину. Уже по месту сверлятся необходимые отверстия, а потом производится монтаж. Довольно часто приходится изменять взаимное расположение узлов. Просверленные отверстия заваривают. Затраты времени довольно большие.

Современная компьютерная техника дает в руки проектировщиков мощный инструмент – трехмерное моделирование с помощью инженерных программ. Выбор программного обеспечения большой. Освоить любую несложно, достаточно установить на свой компьютер и просмотреть уроки, опубликованные в сети.

  • Чтобы проще производить виртуальный монтаж, создаются трёхмерные модели твердых тел. Производится измерение имеющихся деталей и узлов.
  • С помощью инструментов компьютерной программы разрабатываются аналоги с точными размерами (в пределах разумного допуска).
  • Проектируется сцена – моделируется место будущего размещения станка в мастерской.
  • На виртуальной сцене размещаются станина и узлы.
  • По модели можно перемещать элементы, добиваясь рациональной установки по высоте, ширине и в пространстве сцены.
  • Некоторые узлы могут быть спроектированы по месту, применительно к имеющейся модели.
  • После завершения моделирования создаются рабочие чертежи. Эта процедура занимает немного времени. Достаточно перенести проекции сборочных узлов и деталей на координатные плоскости и расставить размеры.
  • При необходимости для лучшего понимания особенностей конструкции выполняют разрезы и сечения. Они помогают разобраться во взаимодействиях между отдельными деталями и их устройстве.

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки на нужный размер.

Бесконсольный фрезерный станок

Рекомендации по уходу за станком

Бытовой сверлильный агрегат нужно не только регулярно чистить, но и раз в 3 месяца проверять шпиндель, а в случае необходимости смазывать его солидолом. Если станок оснащен системой подачи СОЖ, следует раз в 3 месяца менять состав на новый после промывки резервуара.

Благодаря своевременной очистке от пыли, стружки, загрязнений и смазке сверлильного станка можно предотвратить появление царапин и ржавчины, которые становятся причиной потери точности.

Однако даже при регулярном уходе со временем детали сверлильной машины изнашиваются

Важно следить за их состоянием, так как эксплуатация станка с поврежденными деталями может привести к порче заготовки и даже травме оператора. Почаще проверяйте состояние патрона и ремня передачи, поскольку они обычно первыми выходят из строя, из-за того что подвергаются большим нагрузкам

Как видите, техника работы на сверлильных агрегатах и правила их обслуживания несложные. Обучиться им можно быстро. Прислушайтесь к этим советам и соблюдайте правила, чтобы работа была безопасной, а сам станок прослужил вам как можно дольше, позволяя выполнять точные и качественные отверстия.

Многоосевые фрезенрные станки

Это отдельная линейка станков для профессионалов.

Например, станки с 4-ой осью, на которую можно поставить изделие, и оно будет обрабатываться по кругу.

Кроме того, бывают 5-ти координатные фрезеры с 5-ю степенями свободы, и они универсальны. На таком оборудовании можно выполнять 2d и 3d резку или гравировку на любых материалах.

Фрезер с 5-ю степенями свободы даёт возможность работать, как на большом мебельном производстве, так и с мелкими деталями. Из достоинств такого оборудования — высокое качество и скорость работы, и он полное исключение человека из производственного процесса.

Бывает ЧПУ оборудование и с ещё большим количеством степеней свободы — роботизированные манипуляторы.

Обозначение

По буквам и цифрам в маркировке об оборудовании можно рассказать если не всё, то очень многое. Аббревиатура специалисту, работающему со станками по металлу, скажет об его основных характеристиках.

Буквенно-цифровое обозначение на корпусе указывает:

  1. первая цифра — на группы по таблице классификации металлообрабатывающего оборудования;
  2. вторая цифра – на тип оборудования;
  3. если на втором месте указывается буква, то это говорит о модернизации базовой модели;
  4. максимальный диаметр сверления в мм определяется по значению последних 2 цифр.
  5. если в конце стоят буквы «Н», «П», «В», «А», «С», то они указывают на точность, «М» — магазина со сменным инструментом.

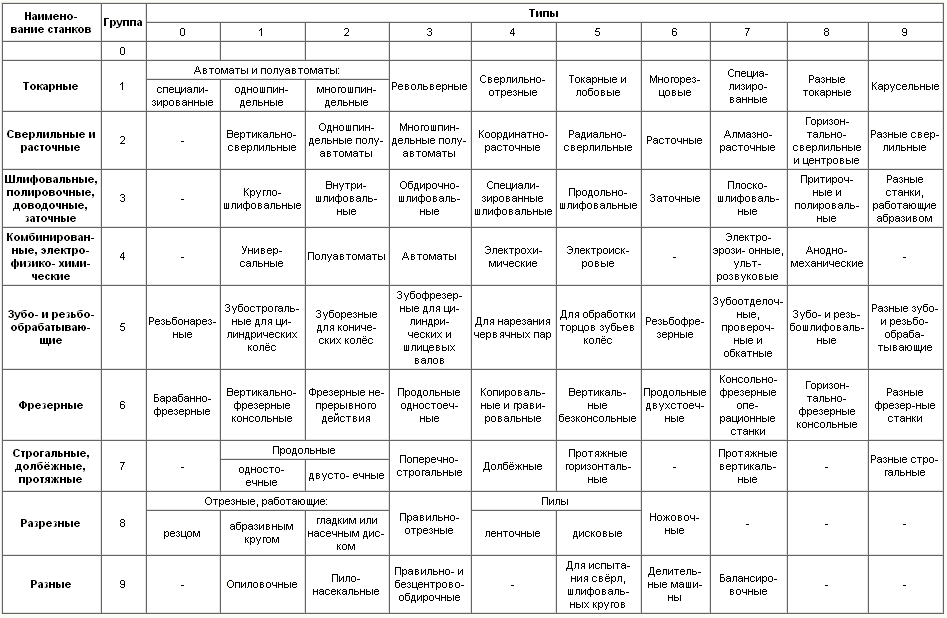

Классификация станков по ЭНИМС

Модернизированные станки с ЧПУ имеют в маркировке, обозначение перед типом букву «Ф» с цифрой. Значение цифры указывает:

  1. станок имеет цифровую индикацию и предварительный набор координат. Назначение этой системы состоит в том, чтобы, отработав один из заданных циклов, станок остановился. Для запуска следующей операции необходимо нажать кнопку. Запрограммированное устройство автоматически выведет сверло на необходимую позицию. Движение инструментов программируется посредством записи действий на перфоленту.
  2. станок оснащён позиционными и прямоугольными ЧПУ. Назначение этой системы выставить одновременно от 1 до 5 инструментов в рабочую позицию.
  3. контурные системы ЧПУ. Импульсный сигнал определяет необходимое расстояние для перемещения инструмента в заданную точку.
  4. система ЧПУ универсальная.

Принцип работы фрезерных станков

Практически все фрезерные станки работают по одинаковому принципу. Отличия могут быть только в их функциональных возможностях.

Основные элементы фрезерного станка

Основными конструктивными элементами таких станков являются: несущая станина, рабочий стол, прижимные элементы, цанга и цанговый патрон, в котором закрепляется рабочий инструмент, портал с закрепленным на нем шпинделем, который имеет возможность перемещаться, приводной электродвигатель.

Рабочим инструментом любого фрезерного станка является фреза, конструкция и размеры которой зависят от того, какой конфигурации деталь подлежит обработке. Рабочий инструмент закрепляется в цанговом патроне при помощи хвостовика, а вращение ему передается от приводного электродвигателя через систему передач. Основным назначением фрезы является снятие лишнего слоя металла с заготовки, в чем, собственно, и заключается суть обработки на таком станке.

Шпиндель станка размещается на подвижном портале, перемещениями которого управляют специальные контроллеры, если речь идет об оборудовании с ЧПУ. Электронная система такого оборудования включает в себя контроллеры ЧПУ (числовое программное управление), вспомогательные элементы системы и соединительные детали. Принцип работы моделей станков с ЧПУ заключается в следующем: специальная программа считывает чертежи детали, которую необходимо получить в результате обработки, формирует электронные команды, которые передаются на рабочий орган станка.

Отдельного внимания заслуживают широкоуниверсальные станки, которые представляют собой гибрид моделей горизонтального и вертикального типа. В их конструкции также имеется цанга, цанговый патрон и зажимы, но коробка передач таких станков передает все движения от одного электродвигателя. Их отличительной особенностью является наличие ручного режима, с помощью которого можно контролировать работу ходового блока.

Пример кинематической схемы (консольно-фрезерный станок)

Дополнительные элементы имеют в своей конструкции пятикоординатный фрезерный станок по металлу и гравировальное оборудование. Такое оборудование оснащено дополнительными зажимными элементами, которые позволяют установить на нем гравировщик. Инструмент такого оборудования вращается за счет карданного вала, которым он напрямую соединен с электродвигателем.

Самыми простыми по своей конструкции являются ручные фрезерные станки по металлу. Такое оборудование обладает невысокой мощностью, а его конструкция состоит из цанги с цанговым патроном, ротора, головки привода и электродвигателя. Естественно, функциональные возможности такого станка тоже ограничены: с его помощью можно выполнять только самые простые фрезерные операции.

https://youtube.com/watch?v=I8guYo1rGyo

Ресурс работы, которым обладает станок фрезерной группы ручного типа, также невысок и составляет не более 10 000 часов. Наиболее слабыми узлами в таком оборудовании, которые первыми выходят из строя, являются цанга и цанговый патрон, прижимы, приставка и шпиндель. Но его невысокую надежность и долговечность вполне компенсирует низкая стоимость. Приобретать его есть смысл в том случае, если пользоваться им вы планируете нерегулярно.

Бесконсольные фрезерные

Имеют шпиндель, совершающий вертикальные перемещения, а передвижения фрезерного стола напоминают крест (перемещаются продольно-поперечно). Такая траектория движения рабочего стола определила второе основное название оборудования этого типа — фрезерные станки с крестовым столом. Особенность таких агрегатов — это не консольное, а жесткое основание для установки заготовки; распространенное назначение — фрезерование крупногабаритных деталей значительной массы.

Это интересно: Изготовление фильтра циклон для пылесоса своими руками

Что нужно учесть при выборе оборудования?

Выбирая оборудование следует учесть ряд характеристик, особенно если речь идет о покупке домашнего станка. Приборы, использующиеся в промышленных целях, обычно подбираются группой специалистов.

Размер заготовок

Домашний станок не в силах обрабатывать большие детали максимально быстро. Его функциональность ограничена. Для начала потребитель оценивает, с какими деталями по конфигурации по размеру он будет работать. Обычно небольшой настольный прибор с горизонтальным столом удовлетворят потребности в иссечении обычных заготовок. А вот если нужно обточить коленвал, тормозные диски, необычный уголок потребуется устройство с вертикальной осью.

Универсальные фрезерные станки выбирают те, у кого домашняя мастерская. С числовым управлением — слишком трудные для самостоятельного использования.

Мощность

Мощность, которую показывает фрезер, принято считать эффективностью работы. Но учитывать стоит не только то, сколько и за какое время деталей сделано, а и возможности подключения. Не все домашние приборы подключатся к сети 380 В, что характерно для промышленных линий. Для самостоятельного использования избавляются варианты мощностью 220 В, которые избавят вас от протягивания дополнительного кабеля.

Диаметры сверления

Диаметры сверления напрямую определяются используемыми видами инструментов. Некоторые из резервных станков, особенно те, что относят к годам производства до 1990 не оснащены возможностью замены на инструменты другого производителя. Современное же оборудование позволяет вставлять инструментарий другой компании, что дает широкое поле для работы. Диаметр сверления — важная характеристика для домашнего станка.

Вес

Фрезерные станки на производстве имеют вес от 2-2,5 тонн, могут быть вариации в меньшую или большую сторону. Понятно, что для использования дома такие не подойдут, даже если вы поставите их в гараж. Сейчас продаются мини варианты, при помощи которых начинающий и опытный мастер проводит работы по металлу. Весят они от 300 килограмм. Конечно, вес напрямую определяет функциональность. На самом маленьком по весу выточить можно только небольшие детали, ведь используются маломощные конструктивные узлы.

Если вы хотите, чтоб мастерская была универсальной и приравнивалась к функционалу к промышленной, то покупайте станок функциональный, но не самый большой по размеру. За счет оснащения его новыми деталями и инструментами вы сможете увеличить сферу использования.

Применение

На горизонтально-фрезерном оборудовании по металлу делаются в заготовках шпоночные канавки. Они могут делаться несколькими способами в зависимости от используемого  инструмента на разном оборудовании – вертикально-фрезерных станках или оборудовании общего назначения, используемого для проведения разноплановых работ по металлу.

Шлицы на валах диаметром до 100 мм делаются за один цикл фрезерования. На более широких валах эта операция может проводиться в два захода. Для чернового фрезерования необходимы делительные механизмы. Они есть на горизонтально-фрезерных, что делает это оборудование более удобным для обработки валов с большим диаметром.

Выбор фрезы для выполнения работ

Продольное фрезерование могут вести многошпиндельные горизонтально-фрезерные станки по металлу с использованием различных фрез, установленных в револьверную головку. При обработке металлических деталей несколькими различными фреза установка инструмента также может осуществляться в отправку, и далее в шпиндель.

Фрезерование дисковыми фрезами

Трёхсторонние дисковые фрезы используются для протачивания шпоночных сквозных пазов. Для достижения большей точности лучше сделать эту работу за один подход. При необходимости создания широкого паза в один приём провести эту операцию сложно. Второй, чистовой проход будет сделан фрезой с большим диаметром. Надёжным будет крепление фрезы при установке её в шпиндель с двумя опорами.

Существуют станки, предназначенные для работы только одним или несколькими видами фрез. Горизонтально-фрезерные, созданные для проведения работ дисковыми и цилиндрическими фрезами имеют дополнительную возможность использования торцевых фрез, что несколько увеличивает сферу, в которой применяется это оборудование.

Конструкция фрезеровального станка

устройство консольно-фрезерного станка

Устройство фрезеров различных видов может значительно отличаться, но все они в обязательном порядке содержат основные узлы и механизмы:

  • станина (корпус);
  • рабочая столешница;
  • консоль (нет у бесконсольных моделей);
  • салазки;
  • хобот;
  • шпиндель;
  • оправка.

Литая станина служит в качестве основы для крепления остальных деталей. В ней спрятан электродвигатель, коробка переключения скоростей, механизм шпинделя. Фреза перемещается на консоли по направляющим. Рабочая столешница поддерживается салазками, по которым передвигается горизонтально. Исполнительный инструмент удерживается оправкой в форме конуса Морзе (конический стержень с крепежом).
