Верстак в гараж своими руками

Чертежи и размеры верстаков

Верстак можно собрать любого размера, но для удобства работы лучше придерживаться оптимальных размеров. Поэтому для начала нужно подготовить чертежи и схемы, где будут отображены все точные параметры стола.

К основным показателям относятся:

  • длина. Параметр определяется тем, какие работы будут производиться на столе, а также свободным местом в помещении. В среднем длину выбирают около 2 м;
  • ширина. Верстак устанавливается, как правило, вдоль стены, при этом должна быть предусмотрена возможность достать до инструментов, расположенных на полке либо в тумбочке. Ширину рекомендуется делать не более 60 см при расположении верстака рядом со стеной;
  • высота. Этот параметр зависит от роста человека. Стандартное значение — 0,8-1 м.

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Как сделать верстак в гараже своими руками: распил материала и процесс сборки

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:

  • стойки для ножек (4 шт.);
  • поперечные распорки (5 шт.);
  • горизонтальные балки (4 шт.).

Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.

После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности

Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.

Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.

Этапы сборки

Сперва нужно подготовить ранее замеренные заготовки. Для этого следует болгаркой отрезать все требуемые металлические и деревянные детали, после чего можно приступать к сборке оборудования.

  • Первым делом необходимо сварить основные элементы каркаса. Для этого соединяются две части каркаса: нижняя и верхняя, после чего собирается корпус верстака, а к нему привариваются четыре ножки. Высота ножек, которые делаются из заготовок труб, не должна быть выше одного метра. Основная часть конструкции готова.
  • Чтобы придать конструкции прочности, её следует ужесточить. Для этого необходимо будет приварить дополнительные рёбра жёсткости, которые состоят из уголков и стальных полос.
  • Далее следует сделать защитный экран из стального листа. Для этого нужно по углам столешницы приварить стойки из уголков, после чего перекрыть их сверху горизонтальным уголком по всей поверхности. Чтобы укрепить конструкцию, можно приварить дополнительные рёбра жёсткости. После этого экран обшивается листом прочной фанеры.
  • Из фанеры делаются ящики и полки. Собираются они при помощи небольших уголков. После этого следует вмонтировать направляющие элементы и закрепить ручки, обработать пропиткой и покрасить краской.
  • Поверх столешницы устанавливается выбранный материал — это может быть лист фанеры, несколько досок или ЦПС. Затем столешница фиксируется к каркасу при помощи саморезов.
  • Сверху установленной и закреплённой рабочей поверхности снова крепится стальной лист, обрезается по периметру стола и закрашивается краской.
  • После этого остаётся вставить ранее подготовленные ящики и полки, а также все фиксирующие элементы на экране для крепления различных инструментов.
  • В конце поверх столешницы устанавливаются и крепятся слесарные инструменты: тиски, заточка и так далее. По полкам раскладывается гаражный инвентарь, а на экран вывешиваются инструменты.

По окончании всех работ элементы конструкции нужно обезжирить и закрасить. Лучше всего подбирать молотковую краску, поскольку именно она устойчива ко многим внешним воздействиям и механическим повреждениям.

Завершающие работы

После того как все швы окончательно заварены, проводят удаление шлака на местах сварки, проверяют качество соединений металла.

Далее необходимо провести механическую зачистку стали от различных неровностей, наплывов железа. Также необходимо зашлифовать всю полученную конструкцию верстака для дальнейшей окраски.

Верстак для гаража грунтуют и красят. Это позволит деталям из металла служить долгие годы, не ржавея. Разрушение древесины будет обеспечивать лакокрасочное покрытие. Столешницу красить необязательно.

Способы сварки, сборки металлической конструкции подбирает специалист-сборщик в процессе изготовления.

Самостоятельно собрать металлический стол можно в течение дня силами двух человек. Один будет помогать держать детали при сварке изделия, проводить механическую зачистку сварных швов, удалять шлак.

Дополнительно на сварочный стол в гараже устанавливают держак для горелки, лампу, рядом с местом установки прикрепляют полки, крючки. Получается очень удобное место для ремонтных работ.

На полученном верстаке можно проводить ремонт различных деталей, сварочные работы, механическую обработку металла (сверление, точение). Поверхность верстака не боится порезов и проколов.

Готовый и установленный в гараж металлический верстак при дальнейшей эксплуатации необходимо заземлить, чтобы люди при проведении работ на нём не получили удар током. Особенно это может быть при работе со сварочным оборудованием

Технике безопасности требуется уделять особое внимание

Как сделать слесарный верстак своими руками: советы по изготовлению металлического самодельного оборудования

  • Особенности конструкции
  • Этап проектирования
  • Рекомендации по изготовлению

Если предполагается проводить столярные работы, то можно изготовить своими руками верстак из дерева. В противном случае предпочтение стоит отдать конструкции из металла

Определившись с размерами оборудования, следует обратить внимание на некоторые особенности конструкции:

  • Станину верстака лучше всего изготовить из металлического уголка или трубы квадратного сечения. При этом следует брать сталь толщиной от 3 до 5 мм и шириной 30−50 мм.
  • Конструкция стационарного верстака должна быть сварной, так как болтовые соединения могут не только мешать, но и снизят жесткость.
  • Столешница изготавливается из листа металла и при выборе его толщины необходимо подумать о жесткости, также устранении возможных вибраций.
  • Если часть заготовок будет подвергаться ударной обработке, часть столешницы следует изготовить из металла, толщиной от 15 мм.
  • Форма столешницы может быть любой, но П-образная менее удобна при работе. Если верстак будет оснащаться дополнительным оборудованием, например, для гибки металла, то такие устройства следует размещать на торцах.
  • Ящики, предназначенные для хранения инструмента, заготовок и других предметов, лучше сделать выдвижными, чтобы в них не попадала стружка.
  • Тумбочки не должны занимать все свободное пространство под столом.
  • Поверхность столешницы должна быть ровной без различных углублений и бортиков. Аналогичные требования предъявляются и к покрытию пола.
  • Если на верстаке будет установлено электрическое оборудование, металлические части стола необходимо заземлить. Для создания комфортных условий работы следует подумать о розетках и освещении.

Этап проектирования

Также можно начать изготавливать верстак металлический слесарный своими руками от стены, к которой крепится основной элемент конструкции. Из положительных моментов этого способа стоит отметить возможность быстро вносить изменения конструкцию.

Однако есть и недостаток — отсутствие заранее продуманного плана может стать причиной создания не самой продуманной конструкции.

Второй способ заключается в составлении чертежа будущего верстака и в соответствии с ними осуществляется подбор материалов. В такой ситуации стоимость оборудования может оказаться выше, но при этом конструкция будет хорошо продумана. По какому пути стоит пойти, решает только мастер.

Столешницу стоит изготовить из досок, а сверху накрыть листовым металлом толщиной в 2 мм

Здесь особое внимание необходимо уделить древесине, которая должна быть хорошо высушена, чтобы в будущем поверхность под металлом не начала искривляться

Каркас полок и другие не силовые элементы конструкции можно изготовить из уголка 20х20х3 мм. Силовая полка выполняется из древесины толщиной около 20 мм, после чего может быть обшита стальным листом. Для изготовления остальных полок можно использовать фанеру.

Из уголка нарезаются заготовки необходимой длины и затем с помощью сварки соединяются. Опорные пластины, прикрепленные к ножкам, способны сделать конструкцию достаточно устойчивой.

Однако их можно прикрепить к полу, используя анкерные болты или шурупы с шестигранной головкой.

Выбираются крепежные элементы в зависимости от материала пола. Заключительный этап изготовления станины предполагает ее обработку краской.

Для столешницы потребуются следующие материалы:

  • Уголок металлический 20х20 мм.
  • Доска толщиной 50 мм.
  • Стальной лист толщиной в 2 мм.

Перед началом сборки столешницы, деревянные элементы стоит покрыть огнеупорным составом, который способен защитить доски не только от искр, но и жуков-короедов. Когда доски будут плотно уложены, столешница накрывается листом железа и выравнивается.

После этого по контуру верстака укладывается уголок 20х20 и крепится с помощью болтов к основанию. Для удобства работы на оборудовании стоит использовать крепежные элементы с потайными головками.

Для изготовления ящиков листовой металл раскраивается в соответствии с чертежом, и ему придается необходимая форма. После этого конструкцию остается сварить по углам и вставить в направляющие верстака. Когда все работы по его изготовлению будут завершены, можно начать устанавливать дополнительное навесное оборудование.

Из какого материала лучше сделать верстак в гараж своими руками

Существует несколько вариантов изготовления рабочего стола. По типу применяемого для изготовления материала верстаки бывают:

  • деревянными;
  • металлическими;
  • комбинированными.

В комбинированных верстаках используется деревянная основа и металлический лист в качестве усилителя столешницы. Кроме этого, в конструкции присутствуют металлические гребенки, а также винты с нанесенной резьбой. К комбинированным устройствам относятся металлические столы с ящиками и полками для инструмента, изготовленными из дерева.

Преимущества и недостатки деревянного верстака в гараже

Выбор материала для изготовления стола в первую очередь определяется его назначением. Деревянный верстак в гараже обычно устанавливается в тех случаях, когда требуется быстро организовать рабочее место для выполнения несложных операций. Для создания каркасной части можно использовать доски размером 4х8 см или брус величиной 5х10 см. Прямоугольное основание собирается с учетом стандартных габаритов, а его компоненты фиксируются гвоздями или саморезами.

Деревянный верстак устанавливается в тех случаях, когда необходимо быстро организовать рабочее место

Чтобы усилить конструкцию, в верхней и нижней частях между ножками устанавливаются деревянные распорки. Нижние, которые располагаются на высоте 15 см от пола, можно применять в качестве основы для полки. Для сборки столешницы подойдет строганая шпунтованная доска из дуба или бука. Можно также использовать пару листов влагостойкой фанеры толщиной 1,8 см, которые проклеиваются между собой и обшиваются по краю.

Для создания своими руками верстака в гараже из дерева не требуется особых усилий и навыков обращения со сварочным аппаратом. Набор инструментов минимален (электрический лобзик и дрель), а сам процесс занимает гораздо меньше времени, чем изготовление металлической конструкции.

С другой стороны, деревянный стол имеет и множество недостатков:

  • не способен выдерживать значительные силовые нагрузки;
  • рабочая поверхность не предназначена для установки нескольких инструментов, что не позволяет одновременно использовать тяжелые слесарные тиски и производить заточку или сверление;
  • деревянная станина недолговечна;
  • древесина плохо реагирует на влажность и контакт с различными красками, маслами и другими веществами;
  • существует опасность возгорания.

Минусом деревянного верстака считается неспособность выдерживать большие силовые нагрузки

Преимущества и недостатки металлического верстака для гаража

Чтобы собрать стол сварщика своими руками, потребуется специальное оборудование и навыки обращения с ним. Элементы верстака соединяются методом сварки. Качественно изготовить металлическую конструкцию под силу далеко не каждому мастеру. К тому же стол получается очень тяжелым, да и сам материал, в отличие от древесины, стоит недешево.

Статья по теме:

С другой стороны, у верстаков в гараже из металла имеется немало преимуществ, которые по достоинству оценят многие автовладельцы:

  • компактность с высокой степенью надежности;
  • способность выдерживать серьезные механические нагрузки;
  • увеличенный вес конструкции, делающий ее более устойчивой;
  • большой выбор модификаций (конструкция может быть складной, передвижной, укороченной или с откидной столешницей);
  • прочность и надежность всех соединений;
  • пожаробезопасность;
  • долговечность и простота в уходе;
  • отсутствие острых углов делает столешницу безопасной;
  • рабочая поверхность позволяет устанавливать два комплекта тисков;
  • за счет высокой прочности материала на столе можно выполнять резку и распиловку, а также шлифовку и обточку металлических и деревянных деталей;
  • пространство под столешницей можно использовать для установки полок, органайзеров, сетки и ящиков для инструмента;
  • металлическая стружка не повреждает поверхность.

Конструкция верстака

Если конструкция рабочего стола в гараж изготавливается своими руками, то прежде всего требуется тщательно продумать каждую деталь, прикинуть, где будут размещаться инструменты, какие работы будут проводиться на верстаке. От этого и зависит модель стола в гараж.

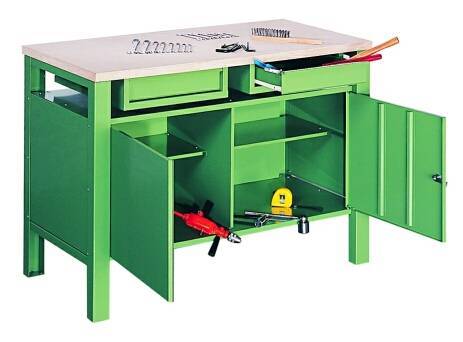

Верстак металлический

Стандартные модели часто оборудуются выдвижными ящиками, которые можно изготовить из дерева или металла. Также конструкцию стола можно дополнить полками, силовым щитом для подвесного инструмента, который всегда будет под рукой. Но самое главное, верстак должен быть устойчивым, прочным и надежным.

Построение верстака своими руками

Несмотря на возможность приобрести готовую конструкцию, многие владельцы гаражей предпочитают самостоятельно создавать рабочее пространство. Собирая верстак своими руками, удается сделать индивидуальную конфигурацию конструкции.

Из металла

Металлическая конструкция отличается высокой надежностью и способностью выдерживать тяжелую нагрузку. Для сбора верстака требуется:

  1. Изготовить из стального уголка 4 опоры и с помощью сварки соединить их с ножками. Провести аналогичное действие с нижней частью для придания дополнительной жесткости и устойчивости.
  2. Приварить дополнительные стойки, если требуется установить ящики для хранения оборудования и материалов.
  3. Уложить на каркас обрезные доски и плотно скрепить их между собой. Для этого по периметру каркаса закручивают болты.
  4. После фиксации столешницы обшить ее поверхность металлом. Подходящим материалом для обшивки является оцинкованное железо. Соответствующий по габаритам лист металла крепят на столешнице саморезами.

Из дерева

Создание деревянного верстака начинается с подготовки каркаса с учетом заранее определенных габаритов. Для этого брус пилят на несколько частей, сделав по 4 стойки и балки, а также 5 поперечных распорок. Подготовив детали, необходимо следовать пошаговой инструкции:

  • горизонтальными балками из древесины соединить ножки верстака;
  • зафиксировать столешницу брусом и скрепить все детали саморезами и уголками из стали;
  • верхнюю часть конструкции промазать столярным клеем для придания прочности;
  • провести шлифование электродрелью с наждачной насадкой;
  • обработать получившуюся конструкцию из древесины защитным лаком, чтобы предотвратить последующую деформацию.

После сбора конструкции допускается закрепить ножки при помощи металлических уголков. Это позволит придать готовому верстаку дополнительную устойчивость.

Как самому сделать верстак в гараж: последовательность работ

Для начала, прежде чем приступать к непосредственному разбору техники изготовления верстака, необходимо определиться с таким моментом, как размеры. Стандартов особых здесь нет – имеются, так сказать, некоторые усредненные размеры, но и на них нужно смотреть сквозь пальцы и исходить из собственных соображений, предпочтений и даже физиологических особенностей. К примеру, такие размеры верстака в гараж, как ширина и длина – стандартно они составляют 800мм и 1600мм. Причин изменить их может быть достаточно много – это и банальная нехватка пространства в гараже, и рост человека, и прочее. То же самое касается и высоты верстака в гараже – для среднестатистического человека это 850мм, для коротышек можно сделать ниже, а для рослых людей, соответственно, выше. С этим вопросом придется определиться самостоятельно.

Как сделать верстак для гаража фото

Но вернемся к технологии изготовления верстака в гараж своими руками. Самый простой вариант выглядит следующим образом.

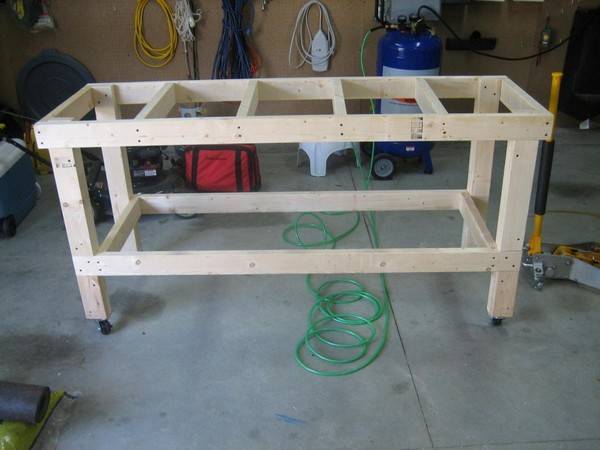

  1. Для начала из мощной доски 40 на 80мм, устанавливая ее на торец, собираем прямоугольник, который по размерам должен быть равен габаритам столешницы верстака. Сложного здесь ничего нет, просто обрезаем доски в нужный размер и скручиваем их друг с другом саморезами (предварительно нужно сверлить отверстия, чтобы древесина не трескалась) или сбиваем гвоздями.
  2. Теперь этот прямоугольник оборудуем ножками. Берем все ту же доску и обрезаем четыре или шесть заготовок длиной 800мм (или как вы там определитесь с высотой верстака). Четыре из них прикручиваем по углам прямоугольника (так, чтобы они не вылезали за его пределы вверх) и две (при большой длине верстака) посередине.
  3. Дальше эти ножки нужно будет распереть друг между другом, придав таким способом конструкции жесткость, а заодно и создав опору для дополнительной полки под столешницей. Принцип точно такой же, как и в случае с верхним прямоугольником – по сути, нужно сделать такой же, только на уровне 150мм от пола.
  4. Теперь дело остается за малым – настелить столешницу и полку. Лучше всего для этого использовать шпунтованную доску – по крайней мере, для столешницы что-либо лучше придумать сложно. Полку можно обшить обычной доской – на ней работать вы не будете, и идеально ровная поверхность здесь не нужна.

Есть еще проще вариант, с помощью которого можно изготовить верстак в гараже своими руками. Если имеется пара старых тумбочек или каких-либо крепких деревянных ящиков или металлических сейфов, подходящих по высоте, их можно установить рядышком и, используя в качестве основания для верстака, просто накрыть столешницей. В общем, если хорошенько подумать и присмотреться к тому, что у вас имеется, то наверняка среди всего прочего можно будет найти подходящие для изготовления верстака элементы.

Автор статьи Александр Куликов

Собираем своими руками верстак для гаража

Рассмотрим алгоритм изготовления верстака для гаража.

  1. Сначала берите четыре опоры. Их делают из стального уголка. Ножки скрепляют сверху сваркой.
  2. Нужны ребра жесткости. На расстоянии 12-15 см от уровня пола надо приварить небольшие фрагменты уголка.
  3. Для закрепления ящиков, полок приваривают дополнительные стойки.
  4. Затем приходит время изготовления столешницы. Можно взять дубовые доски. Их надо плотно закрепить на каркасе. Лучший вариант – заранее сделать по периметру каркаса отверстия для болтов.
  5. Доски тоже надо просверлить. В дырки должны хорошо проходить болты.
  6. Уже закрепили крышку? Теперь е пора обшивать металлом. Желательно использовать оцинкованное железо. Его фиксируют саморезами.
  7. Края металла обработайте напильником.
  8. Отдельно изготовьте полки, столешницы.
  9. Соберите весь верстак полностью.
  10. На заключительном этапе нужно обработать деревянные элементы специальными составами для предотвращения образования грибка и плесени, а также антипиренами. Можно дополнительно оформить рабочий стол, используя специальную краску.

Когда вы хотите, чтобы верстак стоял максимально надежно, можно прикрепить его к полу, приварив к ножкам металлические уголки.

Если вы максимально ответственно подойдете к задаче, будете соблюдать технологию и воспользуетесь полезными советами, ваш верстак ни в чем не будет уступать готовым рабочим столам из магазина.

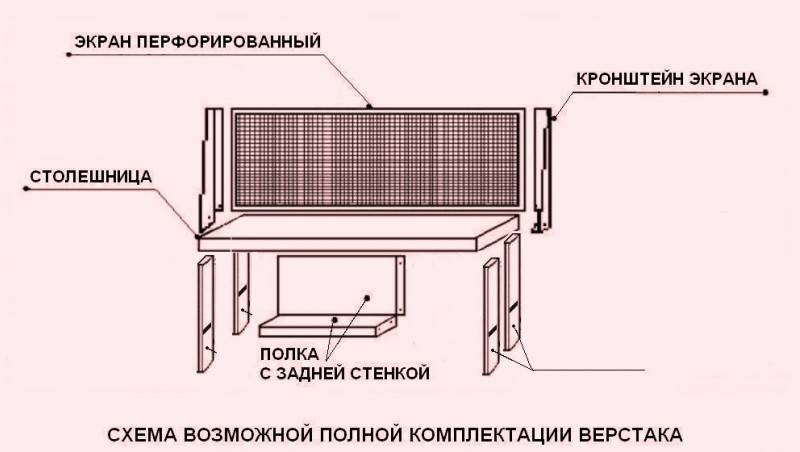

Определение, конструкция и виды слесарных верстаков

Слесарный верстак представляет собой многофункциональный рабочий стол, главная специализация которого – обеспечение удобства выполнения слесарных, монтажных и электротехнических работ. Как правило, в конструкцию изделия входят такие элементы:

  1. Столешница – горизонтальная базовая поверхность, на которой проводится основная часть работ, размещаются детали и заготовки.
  2. Опоры (стойки, ножки) – необходимы для жесткой фиксации столешницы.
  3. Полки и ящики – крепятся к опорам, служат для постоянного или временного хранения инструментов и материалов.
  4. Слесарные тиски, зажимы – фиксируют детали в заданном положении относительно столешницы.
  5. Сиденья – иногда выполняются в качестве фиксированного или поворотного узла верстака, должны обеспечивать удобство работника.
  6. Защитные сетки и экраны – изолируют рабочее место, обеспечивают безопасность проведения работ.

Классификация слесарных верстаков обычно ограничивается материалом их изготовления. В зависимости от него выделяют:

  • деревянные конструкции;
  • металлические конструкции;
  • комбинированные конструкции.

На практике полностью деревянные конструкции практически не используются, так как «гаражная» специфика предполагает работу с горюче-смазочными материалами и прочими техническими жидкостями, которые способны впитываться в деревянные изделия, нарушая их функциональность и внешний вид. Чаще всего используют либо цельнометаллические верстаки, либо комбинированные конструкции с металлическим каркасом и столешницей и деревянными полками, ящиками, экранами.
