Фрезерные станки по металлу

Параметры выбора оборудования

Наклонное фрезерование заготовки

Но кроме этих показателей есть ряд второстепенных факторов, влияющих на выбор оптимальной модели. Они могут относиться к техническим или эксплуатационным – все зависит от поставленной задачи, для которой предназначены фрезерные станки по металлу.

Для больших производственных линий важен показатель производительности. Для повышения этого показателя рекомендуется приобретать модели с максимально автоматизированным управлением и широким диапазоном технических характеристик. Настольные модели должны обладать небольшими размерами, но при этом могут выполнять точную обработку небольших металлических деталей.

Кроме этих факторов при выборе модели фрезерного станка учитывают такие качества оборудования:

ремонтопригодность. Она заключается в возможности самостоятельно выполнять работы по обслуживанию и небольшой ремонт оборудования в случае его поломки;
универсальность. В большей степени это относится к большим производственным комплексам. Для настольных станков важна упрощенная схема управления, которая не будет отрицательным образом влиять на качество обработки;
эффективная кинематическая схема работ станка. Она должна содержать минимум компонентов и не отличаться высокой сложностью. Но при этом иметь высокий показатель КПД и легкую схему настройки;
параметры системы ЧПУ, если таковая входит в состав оборудования

Важно определиться с возможностями ввода данных. Оптимальным вариантом будет составление ПО в компьютере с последующим внесением в ЧПУ

Во время работы должна быть предусмотрена возможность остановки станка после выполнения определенной операции. Это позволит контролировать точность обработки и вносить оперативные изменения в программу действий.

Стоимость фрезерного станка для обработки металлических заготовок напрямую зависит от его технических характеристик. Цена на настольные модели значительно ниже, чем на напольные. Это связано с их относительно небольшой сложностью конструкции.

В качестве альтернативы заводским моделям станка можно рассмотреть пример самодельного оборудования:

Аналоги

К основным аналогам станка 6Р82Ш относятся следующие агрегаты:

  • 6Р83Ш – широкоуниверсальный консольно-фрезерный станок 400х1600;
  • 6Р83 – консольно-фрезерный станок 400х1600;
  • 6Р82Г – станок консольно-фрезерный горизонтальный 320х1250.

Вся серия 6Р запущена в производство горьковским заводом в 1972 году и до сих пор станки данной серии выпускаются и пользуются популярностью, поскольку отличаются надежностью.

Станок консольно-фрезерный 6Р82 Ш успешно используется для самого широкого спектра фрезерных работ. Фрезеровать заготовку массой до 1 тонны можно с обеих сторон станка, что является еще одним преимуществом и полезной конструктивной особенностью. Также есть возможность на данном оборудовании проводить простейшие расточные работы.

По габаритам и производительности агрегат успешно применяется не только на мелкосерийном и единичном производстве, но и на некоторых крупных ремонтных предприятиях, тем более что сам станок очень надежен и без перебоев работает не один год. При сильном износе главных узлов проводится их замена и станок снова на долгое время в строю.

Обзор прочих вариантов обрабатывающего оборудования по металлу

Спросом в России пользуются токарно-фрезерные центры, которые выпускаются на Тайвани под именем компании TAKISAWA. При большом количестве выполняемых функций данная марка обладают доступной ценой.

У наиболее популярных станков данных моделей есть по 2 токарных узла и один фрезерный. Наличие револьверной головки гарантирует высокую точность в обработки заготовки.

Испанская компания применяет свои устройства для изготовления из металла деталей с повышенным уровнем точности, а также для их последующей подгонки.

Основные особенности марки станков испанской компании GMTK:

  1. Сменщики инструмента.
  2. Гидростатическая направляющая.
  3. Функция температурного контроля.

На испанских станках прекрасно обрабатывают детали из металла, которые требуют особой точности.

Есть еще несколько импортных организаций, которые пользуются успехом в производстве токарно-фрезерных станков.

VICTOR

Компания из Тайвани работает на инструментальном рынке уже более 70 лет. Станки отличаются качеством и большим количеством комплектующих. Для производства станков фирма использует специальный сорт чугуна.

MULTICUT

Чешский производитель выпускает качественное современное оборудование с высокотехнологичными системами ЧПУ. Часто эти станки имеют второй шпиндель или заднюю бабку.

Такое устройство легко обрабатывает деталь по 5 координатам. Инструмент шлифует, точит, а также производит много других действий над металлическими деталями.

Универсально-фрезерные

Металлообрабатывающие станки такого типа, имеют шпиндель, размещенный горизонтально и предназначаются для резки сравнительно небольших по размеру и весу заготовок. Подобное оборудование производит резку деталей инструментами различного типа: дисковых, цилиндрических, угловых, концевых, фасонных и торцевых. Такие станки, вне зависимости от выбранной модификации, позволяют обрабатывать поверхности металлических заготовок вертикально, делать горизонтальные фаски и винтовую нарезку, пазы и углы в деталях. При необходимости дополнительных операций, связанных с делением или винтовым перемещением заготовки под кромкой фрезы, действия выполняются вручную, с применением дополнительного оборудования, которое закреплено на столе.

При выборе таких моделей нужно учесть, что их конструкция достаточно сложная. Основные механизмы расположены на станине, с расположенным внутри корпуса узлом шпинделя и коробкой передач. Оправка с режущим инструментом, удерживается хоботом с подвесками. Консоль с коробкой передач механизма, перемещается по вертикальным направляющим. Поворотный механизм, предназначающийся для разворотов стола вокруг оси на 45 гр., расположен на салазках направляющих консоли. Благодаря такому инженерному решению, стол с закрепленной деталью, может направляться по отношению к режущей кромке инструмента по металлу горизонтально, под любым углом.

Горизонтально-фрезерные

Такой тип, является одним из самых распространенных. Этот вариант очень простой в практической работе и техническом уходе. Представляет собой станину механизма с горизонтальным шпинделем, на котором располагается фреза, коробку передач и стол, перемещающийся горизонтально, вертикально и перпендикулярно. Станки подобного типа не только простые, они еще и надежные – что дает возможность выбрать их в качестве оборудования для любой ремонтной мастерской.

Горизонтальный фрезерный станок

Широкоуниверсальные

Эти фрезерные станки имеют дополнительную головку шпинделя, находящуюся на подвижном хоботе. Благодаря такому инженерному решению, режущий инструмент можно разворачивать под любым углом по отношению к детали в двух разных плоскостях. Подобные изделия способны обеспечивать резку металла как раздельно, так и одновременно, двумя шпинделями с установленным инструментом. Большую степень универсальности таким станкам по металлу, придает монтаж накладной фрезерной головки, которая устанавливается на поворотной. Подобный вариант станков по металлу позволяет не только фрезеровать заготовку, но и сверлить, зенкеровать или растачивать деталь, поэтому достаточно часто входят в список рассматриваемых при выборе оборудования.

В модификациях станков, консоли нет, вместо нее по направляющим станины передвигается каретка, позволяющая крепить стол и вспомогательное оборудование. Такое оборудование является универсальным, его выбирают для обработки металла на экспериментальных предприятиях и инструментальных цехах.

Вертикальные консольно-фрезерные

Эти станки по металлу, в отличие от предыдущих образцов, имеют вертикальное размещение шпинделя. Некоторые модификации позволяют смещать вдоль оси шпиндель и делать его горизонтальные повороты, что существенно расширяет функции станка. Фреза вставляется в специальный конус в оправке. Фрезерование металла на таких станках, может производиться не только за счет подъема стола, но и с помощью вертикальных операций режущим инструментом. Благодаря использованию специальной оправки, обработку изделий на оборудовании такого типа можно производить и дисковыми фрезами.

Вертикальный фрезерный станок

Бесконсольные станки

Такие станки по металлу дают возможность заниматься фрезерованием вертикальных, горизонтальных, наклонных поверхностей и пазов и было сконструировано для работы по металлу на заготовках крупных габаритов и значительного веса. На таких станках, консоли нет, перемещение салазок и стола осуществляется по направляющим станины, закрепленной в фундаменте.

Благодаря инженерному решению, конструкция фрезерного оборудования, обладающего высокой жесткостью, дает возможность производить резку металла с большей точностью, чем станки консольного типа и обрабатывать крупногабаритные заготовки с большой массой. На таких станках, шпиндельная головка, которая является одновременно и коробкой передач, передвигается по направляющим. Шпиндель с гильзой перемещается по оси для установки на нужный размер.

Бесконсольный фрезерный станок

Принцип обозначения

Модели металлорежущих станков имеют оригинальное обозначение, в виде сочетания букв и цифр.

Установлен следующий порядок маркировки:

  • начальная цифра – это принадлежность станка к группе;
  • следующая составляющая показывает его тип;
  • третья и четвертая обозначают характерный параметр (размер заготовки, габарит стола).

Расшифровка маркировки станка

Буква за первой или второй цифрой указывает на модернизацию по основным параметрам. Любая буква, завершающая маркировку кроме A, C, B, H, M, П и Ф показывает проведенную модификацию с изменением конструкции узлов.

Буквы A, C, П, B являются обозначением класса точности. При появлении у станка инструментального магазина добавляется буква М.

Современные типы металлорежущих станков бывают разные. Для обозначения станков с ЧПУ используется Ф, ну а где есть револьверная головка, присутствует в конце маркировки Р.

Такие металлорежущие станки пользуются огромной популярностью у мастеров.

К примеру, обозначение 2Н135 говорит о том, что это вертикально-сверлильный станок второй группы, 1 типа с модернизацией Н. Предельный диаметр устанавливаемого сверла 35 мм.

Преимущества портативного (настольного) оборудования

Портативное оборудование имеет несколько определенных преимуществ:

  1. Занимает небольшое количество места. Подходит для маленьких помещений с небольшим свободным пространством.
  2. Есть возможность выполнять самые разные технологические операции: гравировку, фрезеровку, сверление отверстий и расточку, обработку торцов и выборку пазов. Функциональность ненамного уступает крупным промышленным моделям.
  3. Компактная модель издает меньше шума и практически не вибрирует.
  4. Для подключения достаточно общую сеть в 220В.
  5. Оборудование небольшой массы можно передвигать по мастерской, по мере необходимости. Несложность в транспортировке и мобильность устройства позволяют использовать его в наиболее удобных местах. При необходимости можно вывезти из одной мастерской в другую с минимальными затратами.

Немаловажным преимуществом настольных станков является и их небольшая стоимость. Сейчас такое оборудование используется даже на крупных производствах. Единственный его минус – ограниченный допустимый размер обрабатываемых заготовок на порядок меньше, чем у промышленных агрегатов.

Как выбрать

Существует несколько основных функциональных особенностей, на которые стоит обращать внимание при выборе станка для работы в домашней мастерской

При этом важно учитывать, какие работы будут на нем производиться, необходимый размер рабочего стола, мощность и частоту вращения шпинделя, допустимую скорость обработки

Направляющие

От их расположения напрямую зависит направление хода шпинделя. Настольные станки в основном снабжены направляющими скольжения или полированным валом, как наиболее бюджетный вариант.

Мощность электродвигателя

От этого параметра зависит, с какими именно металлами сможет работать мастер. Для заготовок из твердых сплавов и высоколегированной стали используется более мощный электродвигатель, чем для работы с мягкими сплавами.

Уровень шума

Если мастерская находится дома, то важно, чтобы уровень шума от работающего агрегата не сильно беспокоил соседей. Поэтому лучше выбирать оборудование с максимально низким показателем шума

Дополнительные и защитные приспособления

Несмотря на стандартную конструкцию настольного фрезерного станка по металлу, многие модели снабжены дополнительными устройствами и различными защитными приспособлениями

Особое внимание стоит уделить наличию защитных щитков и системы, улавливающей стружку

Система охлаждения

Во время рабочего процесса активно нагревается как сама фреза, так и поверхность обрабатываемой заготовки. Системы охлаждения могут быть водные и воздушные. При отсутствии системы охлаждения мастеру придется регулярно останавливать работу оборудования, чтобы дать ему остыть. В противном случае можно сломать инструмент или попортить заготовку.

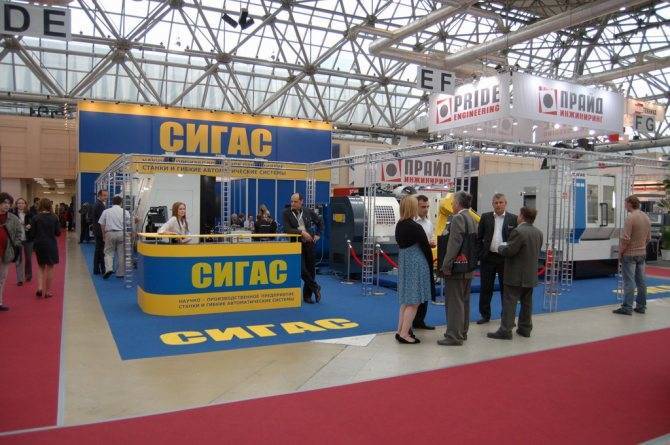

Выставка оборудования металлообработки

Выставка металлообработки представляет собой серьезное событие узкоспециализированной направленности, которое собирает вместе профессионалов этой области. Прогрессивное оборудование, новые методики обработки поверхностей, современное ПО, комплектующие – все это представлено на организованной выставке. Здесь вас ждет: информация о последних научных достижениях, содержательное общение с экспертами и продуманная деловая программа.

Участники и посетители

Участниками события выступают компании с мировым именем, и малоизвестные производители/поставщики, которые стремятся к увеличению спроса и результативному товаропродвижению. Главная задача – демонстрация высокопроизводительной станочной продукции, инструментов, материалов и последних разработок в данной отрасли.

Среди посетителей выставки:

  • генеральные директора и заместители;
  • ведущие технологи;
  • главные инженеры.

Здесь собираются профессионалы в таких промышленных отраслях, как судо- и машиностроение, металлургия, энергетика, строительство и так далее. Руководители производственных компаний и заводов выбирают высокопроизводительные станочные системы для эффективного выполнения поставленных задач.

Преимущества выставок

Каждая сторона получает выгодные положительные моменты, о которых поговорим подробнее.

Участники события могут в кратчайшие сроки:

  • найти потенциальных покупателей, желающих приобрести специализированное оборудование и инструменты для металлообработки;
  • увеличить число продаж;
  • расширить территориальные границы продаж;
  • устроить демонстрацию современных технологических решений и инновационных разработок компании;
  • узнать непредвзятый анализ технических характеристик и эксплуатационных показателей выставленной техники;
  • наладить общение с организациями-посредниками и руководителями компаний, применяющими предлагаемые станочные системы.

Для посетителей преимуществами станут:

  • широкий ассортимент высокопроизводительных устройств;
  • непосредственный анализ технических показателей;
  • изучение последних разработок;
  • проверка современных технологий в рабочем режиме;
  • оформление сделок на выгодных условиях;
  • рекомендации экспертов по правильному выбору металлообрабатывающей продукции.

Условия узкоспециализированных выставок позволяют участникам и посетителям начать деловые отношения, которые в дальнейшем приведут к долгому взаимовыгодному сотрудничеству.

Технология фрезерных работ в зависимости от вида станка

В процессе фрезерных работ могут быть задействованы разные по сложности заготовки, материалы, на разных производствах применяются разные станки. Таким образом, технология фрезерных работ имеет несколько разновидностей.

Технология процесса фрезеровки на обычном станке

Соблюдая данную технологию фрезерных работ, в первую очередь необходимо подобрать подходящую фрезу и как следует закрепить ее на шпинделе станка.

Прежде чем приступать к выполнению фрезерных работ, необходимо выполнить следующее:

  • включите шпиндель на медленное вращение, а деталь подведите к самой фрезе до наименьшего соприкосновения с ней;
  • станину стола, на которой закрепили заготовку, надо отвести, вращающийся шпиндель остановится;
  • установите нужную глубину резки детали;
  • включите вращение фрезы;
  • станину стола, на которой закреплена деталь, вручную переместите до момента соприкосновения с вращающейся фрезой.

Для соблюдения технологии фрезерных работ предпочтительно, чтобы для одной заготовки был установленный набор фрез, это позволит повысить производительность труда лица, выполняющего данную операцию.

Фрезы бывают разных размеров, поэтому их надо внимательно подбирать, ориентируясь на требуемый квалитет точности технологии. В соответствии с технологией фрезерных работ для черновой обработки подойдет 11 или 12 квалитет точности, а при завершении работ нужно использовать 8 или 9.

Технология фрезерных работ предусматривает возможность использования также 7 или 8 квалитета точности, но это должно быть указано в техническом задании.

Фрезерная обработка на станке с числовым программным управлением (ЧПУ)

Технология фрезерных работ на станках с ЧПУ достаточно молодая, в ее основе – система рычагов, использующихся на обычных фрезерных станках.

По мере развития электроники и вычислительной техники, фрезерный станок стал управляться при помощи компьютера. Теперь по технологии фрезерные работы выполняет не фрезеровщик, а оператор станков с ЧПУ с помощью специальных программ.

Использование технологии фрезерных работ (разработанной для станков с ЧПУ) увеличивает точность и производительность, понижает процент брака, появляется возможность изготавливать по данной технологии серийные партии деталей со сложной геометрией.

При соблюдении технологии фрезерных работ компьютер с помощью установленной программы выставляет количество оборотов шпинделя, определяет параметры его движения (линейные координаты и глубину фрезеровки).

Сейчас существуют такие станки с ЧПУ, при помощи которых можно выполнять 3D-фрезеровку (когда сразу несколько рабочих органов, находящихся в разных плоскостях, придают заготовке нужную форму).

Технология фрезерных работ в таком случае подразумевает предварительное построение оператором на компьютере 3D-модели детали. Затем станок приступает к изготовлению детали, выполняя задание с максимально возможной точностью. Операторы к такой работе должны быть специально подготовлены.

Лазерная обработка детали на станке с ЧПУ

Технология лазерной обработки детали подразумевает использование станка с ЧПУ. Данное оборудование стоит очень дорого, поэтому за лазерную обработку детали придется заплатить больше, чем за ту же работу, выполненную на обычном фрезерном станке. Однако использование такой технологии стоит того: готовая деталь будет иметь максимальную точность при минимальных временных затратах.

Используя технологию лазерных фрезерных работ на станках с ЧПУ, можно как просто придавать определенную форму материалу, так и создавать самые сложные объемные геометрические детали (кроме округлых конструкций, имеющих форму сферы).

Можно выбрать одну из двух технологий лазерных фрезерных работ:

  • В нужном месте станок с помощью теплового лазера выжигает заготовку, затем шлифуют кромку.
  • Шлифовочный лазер убирает с детали слой материала за слоем, много раз проходя по одному и тому же месту.

После выполнения лазерных фрезерных работ по заданной технологии из заготовки получается изделие с гладкой поверхностью, без заусенцев, поэтому последующей его шлифовки не предусмотрено.

Выбор станка

Мы рассмотрели несколько классификаций фрезерных станков

Подводя итоги, можно выделить критерии, на которые стоит обратить внимание при покупке такого оборудования:

  1. положение и количество шпинделей;
  2. конструкция рабочего стола;
  3. количество осей или степеней свободы (от двух до пяти) — зависит от того, насколько сложная конфигурация будет у обрабатываемой детали, а также от количества ее переустановок;
  4. точность обработки детали — на этот показатель влияют жесткость узлов конструкции, точное позиционирование детали и др.;
  5. мощность — на мощных моделях возможна обработка высокопрочных сталей и сплавов;
  6. частота вращения шпинделя — зависит от материала обрабатываемой детали и от желаемого качества получаемой поверхности;
  7. размер рабочей зоны — подбирается в зависимости от габаритов заготовок.

С помощью приведенной классификации и обозначенных критериев сделать выбор фрезерного станка намного проще. В каталоге на нашем сайте с помощью фильтров вы сможете отобрать варианты с подходящими параметрами. Также вы можете обратиться за консультацией к нашим специалистам, которые ответят на интересующие вопросы.
