Стружкоотсос типа циклон своими руками

Рассмотрим два простых способа изготовления данного типа фильтра

Вариант 1

Для работы потребуются:

— масляный фильтр для задержки мелкой пыли (продается в автомобильных магазинах),
— ведро на 20 л с хорошо закрывающейся крышкой,
— одно полипропиленовое колено с углами 45 и 90 градусов,
— метровая сантехническая труба,
— двухметровая гофрированная труба.

Порядок работы:

  1. В крышке ведра по центру сделать отверстие под уголок 90 градусов. Здесь необходимо в дальнейшем подсоединить пылесос.
  2. Заполнить щели герметиком.
  3. На стенке ведра сбоку сделать отверстие и установить уголок.
  4. Гофру и колено будет соединять труба.
  5. Чтобы фильтр прослужил дольше, наденьте на него колготки из капрона.
  6. Соединить колено в крышке ведра и выход фильтра.

Если фильтр не удается надеть на выходную трубу, можно использовать резиновый шланг. Для обработки всех соединений рекомендуется использовать герметик.

Вместо ведра можно использовать пластиковую бочку или жестяную емкость.

Вариант 2

Для изготовления необходим дорожный конус.

ВИДЕОДля работы нужны:

  • дорожный конус (продается в автомобильных магазинах),
  • два стержня длиной 2 метра и диаметром 8 мм,
  • гайки и шайбы на 8 мм,
  • две гофрированных двухметровых трубки.

Порядок работы:

  1. Отрезать основание конуса и вставить его вниз головой в ведро.
  2. Вставить в ведро трубку. Залить расстояние между трубкой и конусом с помощью строительной пены.
  3. Из листа фанеры толщиной 20 ми вырезать квадрат. По размеру он должен быть таким, чтобы основание конуса умещалось на нем, и оставался небольшой запас.
  4. В углах фанерного квадрата сделать отверстия диаметром 8 мм. Еще одно отверстие необходимо в центре для трубки, на которую будет надет гофрированный шланг для скрепления фильтра и пылесоса.
  5. В качестве крышки на ведро использовать лист прочной многослойной фанеры. Она должна крепко крепиться к ведру. Края листа обклеивают прослойкой из резины.
  6. Проделать отверстие в крышке для установки узкого конца конуса.
  7. Конус, установленный в крышку, фиксируется пеной и четырьмя стержнями.
  8. В широкой части основания конуса проделать отверстие для трубки, которая соединится с гофрированным шлангом. Через этот шланг в дальнейшем будет поступать мусор извне.

В данной модели циклона своими руками не предусмотрен фильтр тонкой очистки, поэтому мелкий сор будет проникать в турбину.

Изготовление циклонного фильтра

Создание самодельного стружкососа складывается из ряда этапов:

  1. Создание фиксирующего кольца и фигурной вставки
  2. Установка фиксирующего кольца
  3. Установка бокового патрубка
  4. Установка верхнего ввода
  5. Установка фигурной вставки
  6. Сборка циклонного фильтра

Создание фиксирующего кольца и фигурной вставки

Нужно у малого ведра обрезать бортик, который используется для крепления крышки. В итоге должен получиться вот такой цилиндр (ну, чуть на конус).

Делаем разметку — ставим малое ведро на фанеру и чертим линию по краю – получаем окружность.

Затем определяем центр этой окружности (см. школьный курс геометрии) и размечаем еще одну окружность, радиус которой больше существующей на 30 мм. Затем размечаем кольцо и фигурную вставку, как показано на рисунке.

Разметку лучше делать точно или в худшем случае «на глаз».

Выпиливаем получившиеся детали электролобзиком.

В итоге должно получиться две заготовки – фиксирующее кольцо и фигурная вставка.

Установка фиксирующего кольца

Фиксируем кольцо на кромке малого ведра так, чтобы получился бортик. Крепление производим с помощью саморезов. Желательно предварительно засверлить отверстия, чтобы не расщепить фанеру.

Делаем разметку крыши большого ведра. Для разметки нужно поставить на крышку большого ведра самое ведро и обвести его контур. Разметку лучше делать фломастером, так как хорошо виден след.

И вырезаем ножом.

Устанавливаем вырезанную крышку на бортик малого ведра и фиксируем его саморезами.

Важно отметить, что все соединения должны быть герметичным, соответственно перед установкой крышки нужно место соединения промазать герметиком. В также нужно промазать и место стыка деревянного кольца и малого ведра

Установка бокового патрубка

Боковой патрубок делается из канализационного отвода 30 градусов (или 45 грудусов). Для его установки нужно просверлить коронкой отверстие в верхней части малого ведра

Обратите внимание, что верхней частью малого ведра теперь стало его дно

После того, как отверстие будет просверлено, нужно придать ему ножом каплевидную форму для более плотного прилегания патрубка.

Патрубок сажаем на герметик и фиксируем саморезом.

Установка верхнего ввода

Для изготовления верхнего ввода нужно просверлить отверстие в верхней части стружкососа (малого ведра), то есть в центре бывшего дна.

Для прочной фиксации вводного патрубка нужно использовать дополнительный элемент прочности в виде квадратной заготовки из фанеры толщиной 20 мм с центральным отверстием под патрубок 50 мм.

Крепление этой заготовки выполняется снизу четырьмя саморезами. Перед монтажом для герметичности место стыка нужно промазать герметиком.

Установку верхнего патрубка производим без дополнительного крепления – просто на герметик.

Установка фигурной вставки

Фигурная вставка — очень важный компонент самодельного стружкососа, она должна быть закреплена внутри циклонного фильтра, как показано на фото.

Крепление производится с помощью саморезов через наружную стенку циклона.

Сборка циклонного фильтра

Сборка предельно проста – получившуюся конструкцию нужно просто одеть на большое ведро. Итоговая высота изделия составляет 520 мм.

Затем необходимо правильно подсоединить воздуховоды:

  1. Верхний патрубок – к бытовому пылесосу
  2. Угловой отвод, входящий сбоку под углом – к шлангу.

Самодельный циклонный пылесос (стружкосос) готов.

Как выбрать?

При выборе стружкоотсоса стоит обратить внимание на такие характеристики:

  • уровень производительности
  • качество очистки воздуха
  • тип и количество деревообрабатывающих станков
  • площадь мастерской и взаиморасположением станков
  • напряжение электросети
  • объем мешков для стружкоотсоса.

Из устройств российского производства обратите внимание на модельный ряд Корвет, который выпускается торговой маркой Энкор. В результате наличия двухступенчатого процесса очистки воздуха от стружки можно свести к минимуму объем пыли до 0,5%

С Корветами идут в комплекте патрубки разного диаметра и количества (до трёх). Однако, Корветы оснащены персональным электроприводом, и функционируют от мотора деревообрабатывающего станка.

Из зарубежных вариантов очень хорошие отзывы об устройствах фирмы Jet

Эксперты в этой области акцентируют внимание на надёжной конструкции подшипников, моторы стружкопылесосов от Jet отличаются высокими оборотами и высоким моторесурсом. Однако и стоимость их существенно выше отечественных аналогов

Компания Metabo выпускает поистине универсальные агрегаты, которые позволяют не только высококачественно фильтровать воздух от стружки, но и очищать помещение. Более жёсткая конструкция фильтров дает возможность работать не только со стружкой, но и с мелкой фракцией опилок.

Сложности, с которыми можно столкнуться во время работы

Создать собственноручно циклонный фильтр, или даже самодельный пылесос, как мы убедились не сложно, при наличии необходимых материалов.

В некоторых случаях, рекомендуется брать металлические емкости для сбора мусора, так как они считаются более крепкими. При наличии пылесоса с огромной мощностью, пластиковое ведро может так сказать «схлопнуться». Оно втягивается во внутрь из-за сильного потока всасываемого воздуха. Это случается крайне редко, но лучше сразу предусмотреть такой вариант. Его можно выровнять, но повреждения на изделии будут на лицо. Так что всегда нужно учитывать качество пластика и мощность устройства. В случае с дорожным конусом, такой проблемы не возникает.

Циклонные конструкции бытовых пылесосов считаются одними из наиболее удачных вариантов техники в плане эффективности работы. Циклонная система представляет собой относительно простой механизм сепарации, благодаря которому появляется возможность продуктивно фильтровать взвешенные частицы, присутствующие в потоке воздуха.

Основываясь на теоретических принципах построения такой системы, вполне допустимо создать циклон для пылесоса, выступающий в качестве дополнительного инструмента – к примеру, строительного сепаратора. Заинтересованы в вопросе, но не знаете, как самостоятельно смастерить простой циклонник? Мы поможем вам в реализации задуманного.

В статье изложена подробная информация об устройстве циклонного сепаратора, а также приведена пошаговая инструкция по его сборке и подключению к пылесосу. Описание всех этапов рабочего процесса сопровождается наглядными фотографиями.

Поэтапное изготовление Циклона

Рассмотрим разные варианты изготовления Циклона для пылесоса своими руками из канализационных труб и как сделать такое устройство по пошаговой инструкции с чертежами и фото-примерами.

Без конуса

Для конструкции из ведра и канализационных труб понадобятся:

  • масляный фильтр;
  • пластиковое ведро;
  • канализационные ПВХ колена на 45° и 90°.
  • труба сечением 40 мм и длиной 1 м;
  • гофротруба длиной 2 м и диаметром 40 мм.

Процесс конструирования таков:

  1. По центру крышки от ведра прорезаем отверстие, чтобы в него вошла угловая пластиковая труба на 90°, к которой будет подсоединяться пылесос.
  2. Замазываем щели герметиком.
  3. В боковой части ведра прорезаем еще одно отверстие и вставляем колено 45°.
  4. В качестве соединительного элемента с коленом используем гофру.
  5. Стыкуем выход фильтра с коленом в крышке ведра.

С конусом

Для изготовления такого приспособления нужно подготовить:

  • дорожный конус;
  • круглые деревянные палочки;
  • большую емкость;
  • пластиковые колена диаметром 50 мм на 45° и 90°;
  • кусок ПВХ трубы 50 мм;
  • гофрированную трубу;
  • толстую фанеру;
  • крепеж.

Изготавливаем фильтр таким образом:

  1. Из фанеры вырезаем площадку под конус в виде квадрата размером 40*40 см и круг, равный внутреннему диаметру конуса.
  2. Скрепляем две детали вместе при помощи саморезов или клея и сверлим по центру отверстие под ПВХ трубу 50 мм.
  3. Изготавливаем из фанеры площадку размером 40х40 см и по центру делаем отверстие, диаметр которого должен соответствовать диаметру верхушки конуса.
  4. Закрепляем к площадке из п.3 четыре круглые палочки и плотно вставляем конус.
  5. Сбоку возле основания конуса проделываем отверстие диаметром 50 мм и вставляем в него трубу, промазывая шов герметиком.
  6. Прикладываем площадку из п.2 к вертикальным стойкам и крепим деталь на саморезы. При помощи деревянных держателей закрепляем трубу, входящую в нижнюю часть конуса, после чего вставляем еще одну трубу и колено в отверстие по центру.
  7. Устанавливаем конус сверху емкости для мусора, подключаем трубу пылесоса и трубу на всасывание мусора, проверяем работоспособность устройства.

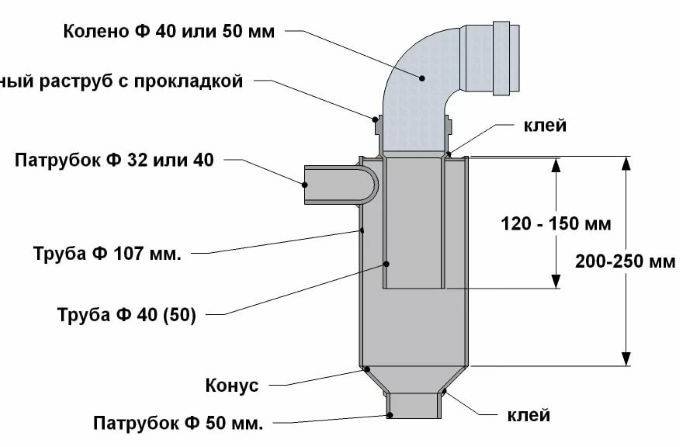

Простой Циклон

Если необходим пылесос для уборки рабочего места после работы ЧПУ фрезера или аналогичного оборудования, можно собрать простой и компактный Циклон из ПВХ канализационных труб и пластиковых бутылок.

Для сборки понадобятся:

  • 2 гофрированных шланга к пылесосу;
  • ПВХ трубы диаметром 40 и 100 мм;
  • лист металла толщиной 0,2-0,5 мм;
  • 2 пластиковые бутылки на 2,5 л и одна на 5 л;
  • ножницы по металлу;
  • электродрель со сверлами;
  • заклепочник;
  • термопистолет с клеем.

Изготавливаем фильтр таким образом:

  1. От трубы сечением 100 мм отрезаем ровный кусок длиной 50 см, который будет служить корпусом устройства.
  2. Отрезаем два куска трубы 40 мм длиной 40 и 15 см, после чего на листе металла чертим 3 окружности с внутренним диаметром корпуса. В центре этих кругов чертим еще круги с диаметром меньшей трубы.
  3. Вырезаем детали из металла ножницами, после чего разрезаем их до середины и вырезаем внутренние круги. Затем соединяем при помощи заклепок все элементы между собой в виде спирали, которую надеваем на трубу 40 мм, равномерно распределяем витки и фиксируем их термоклеем.
  4. Спираль помещаем в большую трубу и оставляем немного выступ наружу.
  5. В верхней части корпуса проделываем отверстие под всасывающую трубу, счищаем заусенцы для плотного прилегания.
  6. Помещаем трубу в отверстие, герметизируя место стыка термоклеем.
  7. Из бутылки 5 л срезаем верхнюю часть, с которой удаляем горловину. Получившееся отверстие подгоняем под трубу 40 мм, поле чего надеваем деталь на корпус и приклеиваем термоклеем.
  8. Из емкости 2,5 л отрезаем большую часть и надеваем на низ корпуса с обязательным проклеиванием.
  9. Из двух пробок делаем соединительный элемент, высверливая середину. Бутылку, которая будет использоваться под мусор, укрепляем при помощи сварочных электродов. Для этого приклеиваем их по кругу бутылки при помощи скотча. Вкручиваем емкость на место и подсоединяем шланги на всасывание и выход.

Слишком тонкие гофрированные трубки использовать не стоит, поскольку во время работы они будут издавать сильный свист.

Подробнее об изготовлении самодельного Циклона можно узнать из видео.

Лучшие циклонные пылесосы по отзывам потребителей

Выбирая модели, оснащенные циклоном, следует обращать внимание не только на технические характеристики, но также ознакомиться с отзывами реальных покупателей, которые помогут выявить сильные или слабые стороны конкретной модели. В рейтинге лучших образцов представлены бытовые и промышленные устройства

Бытовые пылесосы с циклонным пылесборником

Лучшими моделями для домашнего использования, которые не имеют мешка для сбора пыли и оснащаются циклоном, считается продукция компании Dyson, которая является родоначальником данного типа устройств. Одной из лучших моделей может считаться новинка Dyson Cinetic Big Ball Animal Pro 2. Это пылесос, который обладает рядом уникальных особенностей:

технология Dyson Cinetic, которая обеспечивает улавливание самых мельчайших частиц, что важно для людей, страдающих от аллергии. При этом, после уборки не требуется дополнительная промывка или замена фильтрующих элементов; система Ball, которая обеспечивает устойчивость пылесоса и повышает его маневренность. Даже при случайном опрокидывании устройство возвращается к своему правильному положению; щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон

Даже при случайном опрокидывании устройство возвращается к своему правильному положению; щетка Musclehead, которая представляет собой турбонасадку, имеющую щетину из углеродных волокон.

Технология Cinetic позволяет добиться постоянной устойчивости пылесоса при эксплуатации

Единственным недостатком модели может считаться её высокая стоимость, которая составляет 39 000 рублей. Но подобная ценовая политика является обычной для компании, которая позиционирует свой продукты как изделия высочайшего качества.

Отзыв на Dyson Cinetic Big Ball Animal Pro 2

Подробнее на Отзовик: https://otzovik.com/review_6463819.html

Dyson Cinetic Big Ball Animal Pro 2

Строительные пылесосы с циклонным фильтром

Одной из лучших моделей промышленного типа, по мнению профессионалов, является модель Ghibli Power WD 80.2 I. Это устройство, которое предназначено для уборки пыли класса М на больших площадях. Его особенностями можно считать наличие увеличенного по объему бака (80 л). Также внутри устройства имеется две турбины, которые совместно создают мощность в 22,5 кПа.

Ghibli Power WD 80.2 I – устройство с баком на 80 л из нержавеющей стали

Из преимуществ следует отметить наличие надёжного корпуса из нержавеющей стали, дренажное отверстие для слива грязи, длинный сетевой шнур (10 м), три сменные насадки, не самый высокий уровень шума для подобных моделей. Из недостатков пользователи выделяют ограниченность фактического объема жидкого мусора (56 л) и опционную возможность уборки сухого мусора. Стоимость аппарата составляет 34 000 рублей.

Циклонные фильтры продаются отдельно, что упрощает их замену при необходимости

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Строительный пылесос своими руками: что нужно

Как было сказано выше, можно использовать обычный бытовой пылесос. Но многих мастеров такой вариант не привлекает, поэтому лучшим решением становится самодельный агрегат.

Для того чтобы сделать такое устройство, понадобится старый бытовой пылесос, даже если он сохранился еще со временем далекого советского прошлого. В этом и преимущество, что самодельные пылесосы, можно изготовить из ненужных старых агрегатов.

Итак, из пылесоса извлекаем такие элементы как:

  • Мотор;
  • Шнур подключающий устройство к сети;
  • Устройство регулировки мощности;
  • Всасывающая гофра.

Для корпуса подготовьте:

  • Трубу из пластика диаметром 5 см;
  • Емкость с крышкой;
  • Лист фанеры толщиной около 0,5 см;
  • По 14 гаек и болтов М6;
  • Полосу жести оцинкованной;
  • Автомобильный фильтр (с микроавтобуса);
  • Выключатель – 220 В;
  • Герметик;
  • Наждачку;
  • Стержни для клеевого пистолета;
  • Шланг-гофру (можно от стир. машины);
  • Резьбовую шпильку с гайками и шайбами;
  • Электромонтажную гофру ПНД32.

Стоит сразу подготовить инструменты:

  • Дрель;
  • Пистолет для клея;
  • Пистолет для герметика;
  • Ключи слесарные;
  • Отвертки;
  • Нож;
  • Электролобзик;
  • Кусачки.

Изготовление

Примерно на расстоянии 10 сантиметров от верха емкости проделываем отверстие, в которое подсоединим патрубок. Отверстие должно быть овальной ровной формы. Патрубок размещается в ней слегка под углом по направлению вниз, плотно прилегая к стенке. Клеевым пистолетом необходимо закрепить полученный результат, как на изображении 2.

Труба, вставленная в заранее проделанное отверстие в бочке

Изнутри крепим переходник, для подключения всасывающего шланга.

Вырезаем два круга по размеру примерно в половину меньше чем крышка, просверливаем отверстия под болты.  Детали крепятся с двух сторон. После просверливаются другие круги, а наждачкой, их поверхность зачищается от заусенец. Покрываем герметиком изделия по периметру, после этого, они устанавливаются и окончательно крепятся. Отверстие под шпильку делается в центре. Немного левей будет размещаться отверстие побольше для забора воздуха.

Расположение шпильки и отверстия для отвода воздуха

Воздушный фильтр нам понадобится без сетки (она будет забиваться мусором, что крайне невыгодно), в которую он помещен. Ее нужно удалить кусачками. Одна сторона цилиндра должна закрыться заглушкой из фанеры. Фильтр крепится на шпильке гайкой.

К слову, фильтр поможет не просто избавиться от пыли, но и предотвратить вдыхание опасных мелких частиц, таких как к примеру тонер. Если пользоваться обычным пылесосом в данном случае, мешки легко забиваются тонерной пылью. В данном случае, все частицы будут оседать в емкости для сбора.

Двигатель пылесоса, для того чтобы его было удобней крепить, можно вырезать вместе с пластиковыми частями. Чтобы закрепить его на крышке, понадобится хомут, который можно изготовить из полоски жести.

Выключатель и регулятор размещаются рядом. После этого подключаются все части между собой проводами, и подсоединяется провод с вилкой.

Убедитесь, что все подключено правильно и нет оголенных проводов, и только после этого проверяйте работоспособность устройства.

Расположение двигателя, выключателя и регулятора мощности

Длины всасывающего шланга обычно не хватает, поэтому его наращивают с помощью гофрированной трубы.

Стандартные насадки от пылесоса помогут навести порядок в любой мастерской. Также их можно использовать для подключения к оборудованию, для прямого сбора мусора, при помощи нехитроумных переходников.

Итак, самодельный строительный пылесос циклонного типа готов!

Циклон своими руками из подручных материалов

Циклонный фильтр для пылесоса своими руками собрать довольно просто. Он часто необходим при обработке древесины. Вместе с фрейзером или электрическим рубанком пылесос мембранного типа очень быстро забивается, и его нужно часто чистить, что сильно отвлекает от производственного процесса. Когда мастер занимается плотническим делом в небольшом помещении, то мелкие опилки создаютнемало проблем. Для этой цели и был спроектирован и изготовлен циклон из простых деталей, который не уступает своим заводским аналогам.

Материалы для изготовления

Чтобы изготовить самодельный циклон, будут необходимы такие материалы:

  • пластиковая тара для жидкости объемом около 4 литров;
  • цилиндрический воздушный фильтр, который можно взять из старого автомобиля;
  • отрезок канализационной трубы, который должен по диаметру соответствовать шлангам бытового пылесоса;
  • кусок гофрированного шланга такого же диаметра;
  • арматура, обрезки уголков из металла для изготовления подставок и кронштейнов;
  • небольшой лист фанеры для основы толщиной около 7 мм;
  • старый женский чулок;
  • герметик и различные крепежные материалы.

Сборка циклона для бытового пылесоса

На крышке пластиковой тары закрепляется специальный кронштейн для небольшого воздушного фильтра, который можно сделать из металлической полосы или уголков. Воздушный фильтр обязан очень плотно прилегать к пластмассовой крышке емкости. В противном случае воздух с пылью будет проникать в выходной патрубок. Далее выходной патрубок необходимо герметично закрепить сверху крышки. Сквозь него очищенный воздух будет поступать в бытовой пылесос. Специалисты советуют оставить мембранный фильтр бытового изделия. Это поможет сберечь вентилятор от грязи и не ослабит мощность воздушного потока.

Около воздушного фильтра стоит поставить специальный отбойник для пыли, который собирается из тонкой металлической жести. Этот элемент способен отбивать небольшие частицы грязи, которые не падают под воздействием силы тяжести, что позволяет намного реже очищать фильтр. Такую же работу может выполнять старый женский чулок, который защищает поры фильтра от крупных и легких частей пыли.

Самодельный входной патрубок нужно расположить по касательной к стенкам корпуса и немного наклонить в сторону дна устройства. Грязный воздух будет сразу отправляться по нужному направлению. Для того чтобы стенки емкости не схлопывались от вакуумной среды, их необходимо хорошо усилить полосой из металла. Пластиковая тара не способна выдержать сильные нагрузки, потому что материал довольно тонкий. Так как приспособление получается больших размеров, стоит сделать фанерную станину, которую не помешает оснастить небольшими поворотными колесами.

Изготовление стружкоотсоса

Желание создавать своими руками изделия из дерева для дачи или загородного дома потребует приобретения или изготовления соответствующего оборудования. Для столярной мастерской обязательно потребуется агрегат способный быстро удалять накапливающуюся стружку. Для домашней мастерской, в которой планируется обработка небольшого количества деревянных деталей можно изготовить пылесос  своими руками.

Самой простой конструкцией такого агрегата считается стружкоотсос из пылесоса. Он достаточно прост в изготовлении и требует наименьшее количество деталей, которые необходимо изготовить самостоятельно. Вместо пылесоса можно изготовить устройство для всасывания стружки из вентилятора. К двигателю будет крепиться улитка. От её формы во многом зависит скорость создаваемого потока, а значит качество сбора стружки.

Подготовительные работы

Перед началом работ следует провести так называемые подготовительные работы. Они включают:

  1. Выбор конструкции.
  2. Подбор необходимых материалов и элементов крепления.
  3. Следует нарисовать чертёж и составить технологическую карту.
  4. Подготовить требуемый инструмент и расходные материалы.

Чем качественнее будет проделана предварительная работа, тем легче будет проходить сборка стружкоотсоса. Это сократит время на работу своими руками.

Инструменты

Для изготовления всех элементов стружкоотсоса понадобиться следующие инструменты:

  • пила, ножовка или электрический лобзик для вырезания отдельных элементов корпуса;
  • дрель (ручная или электрическая) с набором свёрл;
  • набор отвёрток (форма головок и длина зависит от применяемых метизов и электрических контактов);
  • нож строительный;
  • инструмент для измерения и разметки.

Обычно в домашней мастерской свои инструменты хорошо хранятся. Главной задачей будет их подготовка. Пользоваться следует только хорошо заточенным инструментом.

Материалы и крепёж

Наличие необходимого материала и крепежа зависит от выбранной конструкции. Для простого стружкоотсоса потребуется:

  1. Материалом для корпуса может послужить фанера. Она легко обрабатывается. Из неё можно легко изготовить бак требуемого объёма.
  2. Для крепления фанерных заготовок потребуются деревянные бруски.
  3. Готовые шланги. Они будут использоваться в качестве воздуховодов.
  4. Двигатель. Целесообразно использовать готовые изделия от старых пылесосов или другой бытовой техники. На вал будет крепиться крыльчатка.
  5. Для изготовления крыльчатки необходим поликарбонат.
  6. Соединение всех элементов конструкции следует производить с помощью саморезов или болтовых соединений.

Для получения надёжного работоспособного стружкоотсоса следует выбирать качественные материалы и проверенные изделия.

Изготовление циклонного фильтра

Решить задачу, связанную с созданием такого агрегата можно двумя способами. Пойти по пути наименьшего сопротивления и приобрести готовое изделие. Современная промышленность выпускает большое многообразие таких стужкоотсосов, отличающихся объёмом, конструктивным исполнением и производительностью.

Для ручного изготовления требуются навыки владение ручным и электрическим слесарными инструментами. Корпус циклонного фильтра можно изготовить из любой ёмкости, подходящей по размеру. Её можно изготовить руками из имеющегося своего материала. Это может быть пустая ёмкость или бочка с крышкой. Фильтр должен оснащаться герметичной крышкой. Она должна плотно прилегать к корпусу и при необходимости легко сниматься. Это позволит  быстро производить очистку и удаления накопившейся стружки.

Создание фиксирующего кольца и фигурной вставки

Перед сборкой корпуса необходимо подготовить фиксирующие кольца. Они будут элементами крепления боковых стенок. Кольца изготавливаются из того же материала, что и стенки фанеры или поликарбоната. Диаметр колец зависит от объёма накопительного бака.

Форма фигурной ставки зависит от конфигурации своего бака. Для простоты изготовления выбирают форму прямоугольного параллелепипеда. В этом случае фигурные вставки будут иметь форму прямоугольника или квадрата. Эти вставки изготавливаются вручную и фиксируются с помощью саморезов. Для устранения возможных утечек поступающего воздуха и создания полной герметичности стружкоотсоса шов заливают герметиком.

Принцип работы

Используя аэродинамический поток воздуха, фильтр свяжет пылинки между собой. В свою очередь начинает действовать центробежная сила, прижимающая их к стенкам емкости. А затем сила тяжести заставляет мусор оседать на дно.

Существует много схем, показывающих работу циклонных фильтров. Одну из них, можно посмотреть на ниже.


Устройство циклонного фильтра

Сделать такой, или подобный фильтр можно собственноручно. Существует огромное множество вариантов исполнения, но объединяет их одно – принцип работы. Любая конструкция будет состоять из:

  • Обычного пылесоса (желательно мощного);
  • Циклонного фильтра;
  • Емкости, собирающей мусор.

Мощность пылесоса – важный пункт во всей конструкции. В нормальном состоянии он рассчитан на уборку дома, всасывание небольшого мусора и пыли. В данном же случае, появляется циклонный фильтр, значит длина воздуховода будет увеличена почти в три раза, соответственно и нагрузка на устройство будет больше. Конструкция получается довольно массивная в отличие от обычного пылесоса, поэтому такой трюк, необходим для того, чтобы длины шланга хватало для комфортной уборки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
