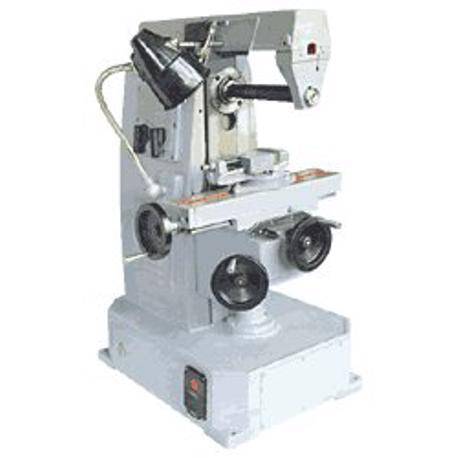

НГФ 110 Ш4 настольный горизонтально-фрезерный станок

НГФ-110 (НГФ-110Ш4) Станок фрезерный горизонтальный настольный. Паспорт, схемы, описание, характеристики

Фрезерный горизонтальный настольный станок модели НГФ-110 выпускается предприятием Ростовский завод малогабаритного станочного оборудования МАГСО, КомТех-Плюс, основанный в 1956 году.

Завод МАГСО входит в Финансово-промышленную группу КомТех, которая на рынке станочного оборудования существует уже несколько лет и имеет приоритет по выпуску малогабаритных металлорежущих станков токарных, фрезерных, вибрационных, заточных, сверлильных, которыми комплектуются школы, профтехучилища, колледжи, институты, ремонтно-монтажные организации всех регионов России.

Станки, выпускаемые Ростовским заводом малогабаритного станочного оборудования МАГСО

Фрезерный станок НГФ-110Ш4 выпускается по ТУ-79 РСФСР 441-79 и заменил устаревшую модель фрезерного станка НГФ-110Ш3, который выпускался по ТУ-79 РСФСР 355-72.

Горизонтально-фрезерный станок НГФ-110Ш1 выпускался заводом № 5 имени Дзержинского г. Щелково Московской области пос. им. Свердлова в 60-х годах прошлого века.

Горизонтальный консольно-фрезерный станок НГФ-110 настольного типа предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей. Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определенным углом. Обработка плоскостей производится дисковыми, торцовыми, концевыми, угловыми и фасонными фрезами.

Настольный горизонтально-фрезерный станок модели НГФ-110Ш4 является специальным школьным оборудованием и предназначен для производственного обучения в средней школе для оборудования школьных учебных мастерских.

Обозначение фрезерного станка НГФ-110Ш4. Буквы и цифры означают:

  • Н – настольный станок
  • Г – горизонтальный станок
  • Ф – фрезерный станок
  • 110 – наибольший диаметр фрез, применяемых на станке (мм)
  • Ш – широкоуниверсальный
  • 3, 4 – модель

НГФ-110Ш4 Габариты рабочего пространства фрезерного станка

Эскиз хобота с серьгой горизонтально-фрезерного станка НГФ-110

  1. хобот
  2. серьга
  3. гайка
  4. втулка серьги
  5. гайка

Стойка в верхней части имеет направляющие типа «ласточкин хвост», в которых установлен хобот 1. Хобот можно перемещать по направляющим вручную. Зажим хобота на направляющих осуществляется клином, который при завертывании винта затягивается и закрепляет хобот на стойке.

В переднем конце хобота установлена серьга 2. Серьга на хоботе стягивается гайкой 5. Перестановка серьги с одного станка на другой в связи с индивидуальной подгонкой не допускается.

Бронзовый подшипник-втулка серьги 4 имеет коническую наружную поверхность и два продольных разреза, за счет которых гайкой 3 регулируется зазор в подшипнике.

Перед началом работы необходимо смазать маслом И-30А внутреннюю полость втулки серьги.

Регулировка зазора определяется по нагреву втулки серьги (при обкатке в течение одного часа при максимальной частоте вращения шпинделя нагрев втулки не должен превышать 50—60° С, при достаточно обильной смазке).

Оправка предназначена для крепления цилиндрических дисковых и других фрез.

Фрезы крепятся на оправке с помощью установочных колец и гайки.

Для обеспечения жесткости режущего инструмента свободный конец оправки устанавливается в опору серьги. Серьга закрепляется на хоботе.

НГФ-110 Посадочные и присоединительные базы фрезерного станка. Стол с салазками

  1. стол
  2. салазки
  3. гайка поперечной подачи
  4. гайка продольной подачи
  5. винт продольной подачи
  6. винт зажима cтола на салазках
  7. винт зажима салазок на консоли

Рабочий стол станка является последним элементом в цепи подач и имеет возможность перемешаться в трех направлениях: по направляющим салазок — в продольном, вместе с салазками по направляющим консоли — в поперечном и вместе с консолью по направляющим стойки— в вертикальном.

Перечень составных частей фрезерного станка

  1. стойка с коробкой скоростей
  2. консоль
  3. стол с салазками
  4. хобот с серьгой
  5. оправка
  6. плита с электроаппаратурой
  7. экран защитный
  8. тиски
  9. светильник местного освещения

Перечень органов управления фрезерным станком НГФ-110

  1. рукоятка, переключения частот вращения шпинделя
  2. рукоятка, переключения частот вращения шпинделя
  3. маховичок продольной подачи
  4. маховичок поперечной подачи
  5. маховичок вертикальной подачи
  6. кнопочный пост управления

НГФ-110Ш4 Габариты рабочего пространства фрезерного станка

Габариты рабочего пространства фрезерного станка НГФ-110ш4

Эскиз хобота с серьгой горизонтально-фрезерного станка НГФ-110

  1. хобот
  2. серьга
  3. гайка
  4. втулка серьги
  5. гайка

Стойка в верхней части имеет направляющие типа «ласточкин хвост», в которых установлен хобот 1. Хобот можно перемещать по направляющим вручную. Зажим хобота на направляющих осуществляется клином, который при завертывании винта затягивается и закрепляет хобот на стойке.

В переднем конце хобота установлена серьга 2. Серьга на хоботе стягивается гайкой 5. Перестановка серьги с одного станка на другой в связи с индивидуальной подгонкой не допускается.

Бронзовый подшипник-втулка серьги 4 имеет коническую наружную поверхность и два продольных разреза, за счет которых гайкой 3 регулируется зазор в подшипнике.

Перед началом работы необходимо смазать маслом И-30А внутреннюю полость втулки серьги.

Регулировка зазора определяется по нагреву втулки серьги (при обкатке в течение одного часа при максимальной частоте вращения шпинделя нагрев втулки не должен превышать 50—60° С, при достаточно обильной смазке).

Оправка предназначена для крепления цилиндрических дисковых и других фрез.

Фрезы крепятся на оправке с помощью установочных колец и гайки.

Для обеспечения жесткости режущего инструмента свободный конец оправки устанавливается в опору серьги. Серьга закрепляется на хоботе.

Описание основных узлов фрезерного станка НГФ 110

«Ласточкин хвост» место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.

Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.

Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.

Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.

Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.

  • Сечение с формой трапецией по высоте.
  • Хорошо развитое основание.
  • Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.

Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.

Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.

Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.

Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.

Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.

Назначение

Главное отличие таких станков – горизонтальное расположение шпинделя, на котором крепится фреза. Станки того же профиля с вертикальным расположением называются вертикальными, шпиндель у них расположен также, как у сверлильного станка.

Есть ряд операций по металлообработке, которые одинаково успешно можно делать как на горизонтальных, так и на вертикальных фрезерных станках. Однако есть и такие операции, которые значительно удобнее и качественнее делать на горизонтальном фрезере.  Расширяет возможности станка использование делительной головки. Неполный список деталей, которые делают на горизонтальных фрезерах:

  • проточка пазов в валах (в том числе для фуговальных станков);
  • шпоночные пазы;
  • шлицы на валах;
  • шестигранники;
  • храповики;
  • шестерни и т.д.

На изображении – обработка  заготовки дисковой фрезой:

Для изготовления деталей используются фрезы с разной геометрией. Основные виды фрез:

  • концевые с режущим торцом;
  • фасонные сложного профиля для специальных задач;
  • дисковые, на изображении выше.

Станки предназначены для обработки черных и цветных металлов, сплавов. В отдельных случаях на нем можно фрезеровать и другие материалы с монолитной структурой: толстые пластики, композитные материалы.

Для деревообработки подходят плохо, так как шпиндель вращается на низких оборотах. Некоторые операции по обработке дерева, МДФ, ДСП на нем можно выполнять, если включать максимальные обороты и использовать подходящие фрезы по дереву. Но в целом такие станки не для этого.

Устройство

Для установки хобота фрезера существует «Хвост ласточки», это верхний участок в стойке агрегата, а зажимает всю конструкцию специальный вал. Регулировать силу крепления можно закручивая винт, что позволяет обеспечить надёжную фиксацию и безопасное фрезерование, вал в данном случае выступает дополнительным креплением. Передвигать хобот необходимо вручную в трёх плоскостях. Передняя часть включает в себя закреплённую серьгу, которая подогнана под конкретный станок и его размеры, и она не может переставляться на другой агрегат. Таким образом, этот элемент остаётся единственным незаменимым при ремонте оборудования, в отличии от ВФГ для НГФ 110. Это же говорит и чертеж устройства.

Читать также: Защита поверхности металла покрытиями

Школьный фрезерный станок НГФ 110 по сей день универсальное учебное устройство, для молодых специалистов обучающихся фрезеровке. Благодаря тому, что НГФ 110 технические характеристики уступают более мощным устройствам, оно идеально подходит для обучения и одновременно с тем, для создания простейших деталей на профессиональном уровне. В чертеж НГФ 110 входит:

  • консоль для управления станком;
  • стол с установленными на нём салазками и крепёжный вал;
  • коробка переключения скоростей на специальной стойке;
  • зажимы для детали, что позволяет удобно изготавливать её под чертеж;
  • хобот, шпиндель и серьга;
  • несколько защитных экранов для безопасности студентов и рабочих;
  • плита, на которой установлена разнообразная электрическая аппаратура;
  • светильник для удобства работы ночью;

Устройство станка НГФ 110 Ш4 и его кинематическая схема

Осуществляется автоподача на НГФ 110 при помощи специального кнопочного поста, который максимально безопасен и упрощён под неопытных пользователей. Крепит всю конструкцию специальный вал. На горизонтально фрезерный станок НГФ 110 Ш4 так же установлены несколько рычагов для выбора частоты вращения шпиндельных узлов и три различных маховичка. В зависимости от комплектации, на учебный фрезерный станок НГФ 110 цена может различаться, в базовой он стоит в среднем 20 тысяч рублей. Передвигаться вал НГФ 110, как указывает чертеж, способен в трёх направлениях:

  1. По вертикали вместе с консолью, для этого используются стоечные направляющие.
  2. Также, шпиндель НГФ 110 передвигается продольно благодаря направляющим салазкам.
  3. И поперечно по направляющим консоли, из-за того, что размеры НГФ 110 описанные выше, позволяют, передвигается рабочая поверхность вместе с салазками.

Школьные фрезерные станки НГФ 110 также имеют 3 винта, для зажима рабочей поверхности и консоли, а также подачи заготовок в продольной плоскости. Также с автоподачей НГФ 110 помогает пара гаек, которые используются при продольном и поперечном движении заготовок. Горизонтально фрезерные станки НГФ 110 Ш4 имеют в своей комплектации оправку, которая используется для того, чтобы крепить на неё фрезерный инструмент, который необходим в конкретном случае. Инструменты подсоединяют к оправе при помощи нескольких гаек и монтажных колец, а другой их конец крепится на серьге широкоуниверсального фрезерного станка НГФ 110 Ш4 ВФГ, таким образом достигается оптимальная для работы фрез жёсткость.

Как устроен хобот и коробка скоростей вместе с другими узлами?

Для установки хобот на этот настольный станок используются «ласточкины хвосты», что располагаются в верхней части агрегатной стойки и зажимаются при помощи специальных клиньев, для обеспечения жёсткости конструкции. Тот в свою очередь крепко затягивают, закручивая винт и шпиндель, что позволяет надёжно закрепить узел и обезопасить использование устройства в школе. В переднюю часть хобота вставляют специальную индивидуальную под каждую комплектацию серьгу, которую запрещается использовать повторно. Но даже с учётом всего этого, фрезерование на таком станке всё ещё нельзя осуществить.

Далее хобот стягивается с серьгой при помощи гайки и первая располагается подшипник состоящий из сплава бронзы и нескольких других металлов. Для удобства фрезера она имеет несколько продольных разрезов и наружную поверхность в виде конуса.

Устройство станка НГФ 110 Ш4

Базой любого станка считают его стойку, на которой монтируют каждый механизм и рабочий узел. Стойку выполняют снизу-вверх при помощи трапецеидального сечения, и располагают массивным основанием к полу. Таким образом обеспечивается жёсткая конструкция на любой поверхности. Включает в себя она несколько отделений – верхнее и нижнее. В первом располагают коробку скоростей (всего их 6), запасной шпиндель и 3 вала, а во второй электрический двигатель, который и запускает весь аппарат, позволяя ему заготавливать детали по чертежам мастера.

Читать также: Отверстие в стекле своими руками

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезерные станки НГФ 110 подходят, чтобы обучать старшеклассников основам ремесла. Техника уже многие годы стабильно работает на производствах, в цехах.

Оборудование представляет класс техники для учёбы. «МАСГО» из города Ростов-на-Дону –специализированное предприятие, отвечающее за выпуск станка.

Небольшие габариты, скромный вес способствуют тому, что фрезерные станки НГФ 110 легко устанавливаются в специальных классах, помогают решать различные проблемы.

Ответственное лицо перед началом работы должно тщательно проверять, правильно ли установлен,настроен агрегат. Начало работы допускается только после того, как проведут инструктаж по технике безопасности.

Компания Дубоф изготавливает качественную мебель по индивидуальным замерам и пожеланиям. Они работают с высококлассным современным оборудованием, что позволяет предложить потребителям исполнение любых идей и дизайнерских решений.

340 килограммам равна масса станка. Конечный вес заготовки вместе с занимаемой площадью учитывают отдельно. Оборудование имеет следующие габариты в миллиметрах:

Основную работу выполняют на столе, монтируемом на установке отдельно. Хорошо, если есть возможность выбрать вариант с регулировкой по высоте.

Характеристики технического плана сопровождаются таким описанием:

  • 6– горизонтальный шпиндель поддерживает столько скоростей.
  • Шпиндельная головка допускает корректировку скоростей вращения. Её пределы – 125-1250 оборотов за минуту.
  • Смещение вдоль, поперёк на дно лимба равно 0,05 мм. Для вертикали показатель – 0,25 мм.
  • Чтобы зафиксировать обрабатываемую деталь, используют один Т-образный паз для стола.
  • Определённые параметры соблюдаются при смещении стола. Для вертикали это 17 см, в случае с поперечным направлением – 8,5 см. Продольное движение – 25 см.
  • 11 сантиметров – максимальный диаметр для фрезы, которая устанавливается на станке.
  • 85 миллиметров – так удалён горизонтальный хобот от шпинделя, что облегчает фиксацию.
  • Рабочий стол с габаритами 10 на 40 см.

Главный станочный привод начинает движение за счёт электродвигателя, его работы. Стандартная мощность современных установок – 0,55 кВт. Некоторые стандартные функции исключены:

  • Усилия,прикладываемые дополнительно для каждой подачи.
  • Поворотные движения.
  • Ускорение хода рабочей части.

Станок не поможет мелкосерийным, профессиональным производственным объектам.

Освещение местного характера идёт от светильников, стоящих на станке. При монтаже используются гибкая гофра. Она позволяет регулировать положение по отношению к детали в обработке.

НГФ-110Ш4 станок фрезерный горизонтальный настольный. Назначение и область применения

Фрезерный станок НГФ-110Ш4 выпускается по ТУ-79 РСФСР 441-79 и заменил устаревшую модель фрезерного станка НГФ-110Ш3, который выпускался по ТУ-79 РСФСР 355-72.

Горизонтальный консольно-фрезерный станок НГФ-110 настольного типа предназначен для выполнения фрезерных операций по обработке горизонтальных плоскостей, пазов и других поверхностей. Установка вертикально-фрезерной головки ВФГ позволяет дополнительно производить обработку вертикальных плоскостей, а также плоскостей под определенным углом. Обработка плоскостей производится дисковыми, торцовыми, концевыми, угловыми и фасонными фрезами.

Настольный горизонтально-фрезерный станок модели НГФ-110Ш4 является специальным школьным оборудованием и предназначен для производственного обучения в средней школе для оборудования школьных учебных мастерских.

Модификации настольного горизонтально-фрезерного станка НГФ-110

НГФ-110ш1, НГФ-110ш2 производитель: Завод № 5 им. Дзержинского, город Щелково Московской области, поселок имени Свердлова.НГФ-110ш2 производитель: Сапожковский механический завод № 7, город Сапожок Рязанской области.

НГФ-110ш3 0,6 кВт, размер стола 100 х 400 мм производитель: Ростовский завод МАГСО, основанный в 1956 году.

НГФ-110ш4 0,75 кВт, размер стола 100 х 400 мм производитель: Ростовский завод МАГСО, основанный в 1956 году.

Обозначение фрезерного станка НГФ-110ш4. Буквы и цифры означают:

  • Н — настольный станок;
  • Г — горизонтальный станок;
  • Ф — фрезерный станок;
  • 110 — наибольший диаметр фрез, применяемых на станке (мм);
  • Ш — школьный;
  • 1, 2, 3, 4 — модель станка.

https://youtube.com/watch?v=vPxCUMxnxhM

Техника безопасности

Инструкция требует тщательного изучения, без неё нельзя приступать к эксплуатации. При установке станка надо тщательно соблюдать рекомендации, данные производителем.Необходимо проследить за тем, чтобы плоскость стола оставалась абсолютно ровной. Нужного результата проще добиться ножками регулировки у оборудования. Подходит и площадка, которую применяли при монтаже станка.

Основные правила имеют такое описание:

  • Резервуар СОЖ заполняется после того, как основные настройки выставлены. Смазка компонентов коробки передач происходит на следующем этапе.
  • Скорости шпинделя регулируются отдельно. Для этого достаточно повернуть одну из рукоятей в подходящее положение.

Другие параметры тоже важно постоянно контролировать. Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день

Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Данный станок выпускается, начиная с 1956 года Ростовским заводом малогабаритных станков МАГСО, под предводительством компании КомТех Плюс. Само это предприятие состоит в промышленной группе компаний, которая закрепила свои позиции на рынке, по выпуску малогабаритного станочного оборудования, ещё более 10 лет назад и держит их по сей день. Но каковы же технические характеристики самого НГФ 110 Ш4 и что стоит о нём знать перед покупкой?

Технические характеристики станков моделей НГФ-110Ш4

Наименование параметраНГФ-110ш3НГФ-110ш4
Основные параметры станка
Основные размеры ГОСТ, ТУТУ-79 РСФСР 355-72ТУ 79 РСФСР 441-79
Класс точности по ГОСТ 8-82НН
Размеры рабочей поверхности стола (длина х ширина), мм100 х 400100 х 400
Расстояние от оси горизонтального шпинделя до стола, мм30..20030..200
Расстояние от оси горизонтального шпинделя до хобота, мм8585
Расстояние от торца шпинделя до подшипника подвески (серьги), мм235235
Наибольший диаметр фрезы, устанавливаемой на станке, мм110110
Рабочий стол
Наибольшее перемещение стола продольное, мм250250
Наибольшее перемещение стола поперечное, мм8585
Наибольшее перемещение стола вертикальное, мм170170
Число Т-образных пазов11
Перемещение стола на одно деление лимба продольное (на один оборот), мм0,05 (4)0,05 (4)
Перемещение стола на одно деление лимба поперечное (на один оборот), мм0,05 (4)0,05 (4)
Перемещение стола на одно деление лимба вертикальное (на один оборот), мм0,025 (2)0,025 (2)
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/миннетнет
Число ступеней рабочих подач столанетнет
Пределы рабочих механических подач стола. Продольных, поперечных, вертикальных, мм/миннетнет
Угол поворота стола (в крайнем переднем положении), граднетнет
Шпиндель
Частота вращения горизонтального шпинделя, об/мин100, 160, 250 ,490, 630, 1000125, 200, 310, 500, 800, 1250
Количество скоростей горизонтального шпинделя66
Внутренний конус горизонтального шпинделяМорзе 3Морзе 3
Привод и электрооборудование
Количество электродвигателей на станке11
Электродвигатель привода главного движения, кВт (об/мин)0,6 (1410..1440)0,55..0,75 (1390..1480)
Габариты и масса станка
Габариты станка (длина х ширина х высота), мм685 х 640 х 790685 х 640 х 925
Масса станка, кг200340

Список литературы:

Станок настольный горизонтально-фрезерный НГФ110Ш4. Руководство по эксплуатации, 1984
ТУ 79 РСФСР 441-79

Аврутин С.В. Основы фрезерного дела, 1962

Аврутин С.В. Фрезерное дело, 1963

Ачеркан Н.С. Металлорежущие станки, Том 1, 1965

Барбашов Ф.А. Фрезерное дело 1973, с.141

Барбашов Ф.А. Фрезерные работы (Профтехобразование), 1986

Блюмберг В.А. Справочник фрезеровщика, 1984

Григорьев С.П. Практика координатно-расточных и фрезерных работ, 1980

Копылов Р.Б. Работа на фрезерных станках,1971

Косовский В.Л. Справочник молодого фрезеровщика, 1992, с.180

Кувшинский В.В. Фрезерование,1977

Ничков А.Г. Фрезерные станки (Библиотека станочника), 1977

Пикус М.Ю. Справочник слесаря по ремонту металлорежущих станков, 1987

Плотицын В.Г. Расчёты настроек и наладок фрезерных станков, 1969

Плотицын В.Г. Наладка фрезерных станков,1975

Рябов С.А. Современные фрезерные станки и их оснастка, 2006

Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980

Тепинкичиев В.К. Металлорежущие станки, 1973

Чернов Н.Н. Металлорежущие станки, 1988

Френкель С.Ш. Справочник молодого фрезеровщика (3-е изд.) (Профтехобразование), 1978

Связанные ссылки. Дополнительная информация

  • Фрезерные станки: общие сведения, классификация, обозначение
  • Школьные токарные станки. Обзор
  • Сравнительные характеристики консольно-фрезерных станков серий 6Н, 6М, 6Р, 6Т
  • Коробка подач консольно-фрезерных станков серии 6М: 6М12П, 6М13П, 6М82, 6М83, 6М82Ш, 6М83Ш
  • Коробка подач консольно-фрезерных станков серии 6Р: 6Р12, 6Р13, 6Р82, 6Р83, 6Р82Ш, 6Р83Ш
  • Коробка подач консольно-фрезерных станков серии 6Т: 6T12, 6T13, 6T82, 6T83, 6Т82Ш, 6Т83Ш
  • Технология ремонта фрезерных станков
  • Регулировка фрезерных станков
  • Фрикционная муфта. Фрикционный вал. Муфты фрикционные в металлорежущих станках
  • Автоматические циклы фрезерных станков (6Р12)
  • Испытания и проверка металлорежущих станков на точность
  • Справочник универсальных фрезерных станков
  • Заводы производители металлорежущих станков в России
  • Производители фрезерных станков в России

Главная О компании Новости Статьи Прайс-лист Контакты Справочная информация Интересное видео Деревообрабатывающие станки КПО Производители

Особенности конструкции

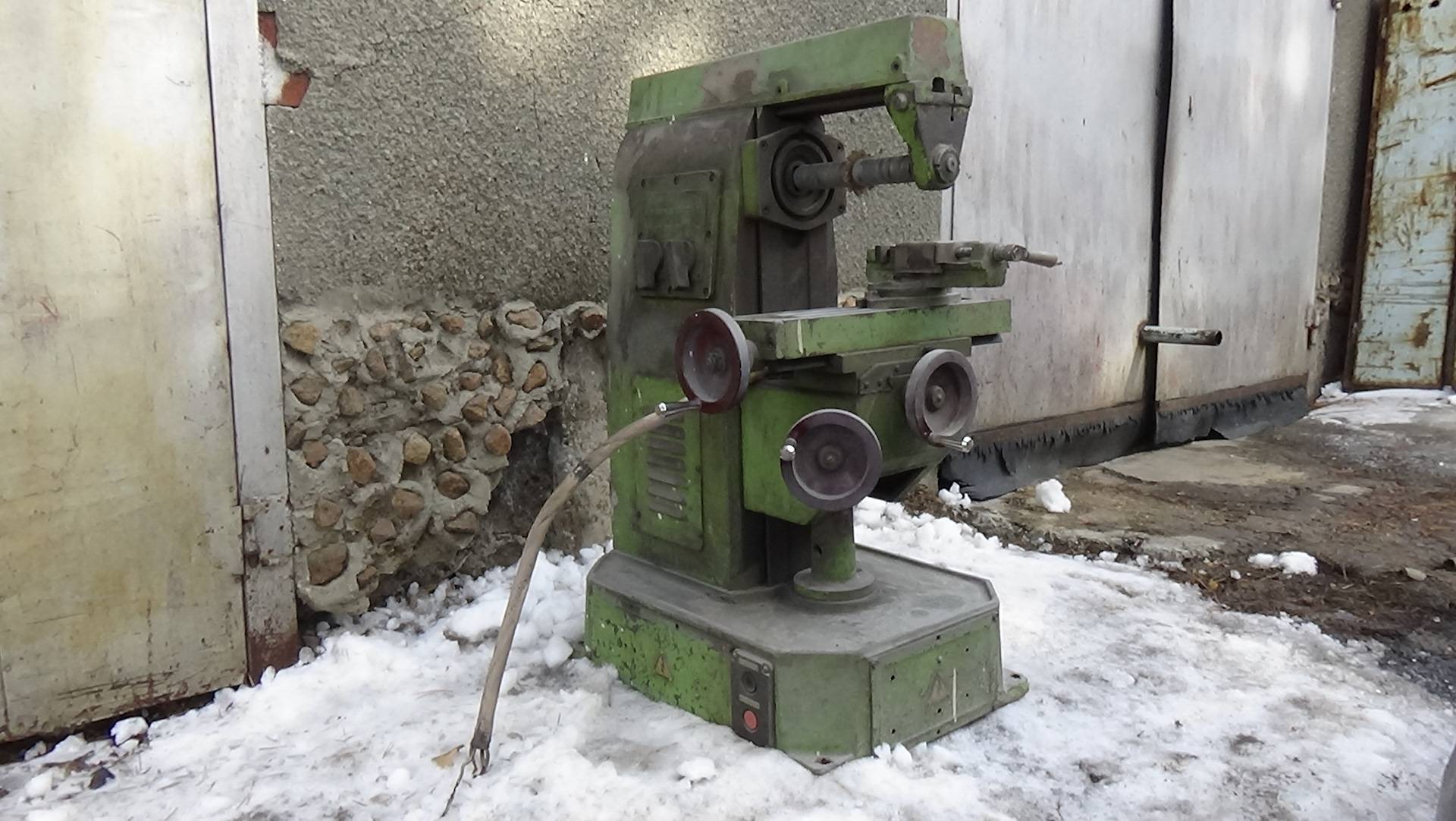

Станок НГФ-110 отличается простотой конструкции. Некоторые модели сохранились и продолжают работать в домашних мастерских. Модель не имеет механических подач, вся работа производится вручную.

Консоль

Консоль – базовый узел механизма подач. Она перемещается горизонтально. Муфта с косозубым зацеплением превращает вращение винта в линейное движение. Ручка перемещения расположена внизу.

Стол

Стол имеет на рабочей поверхности один продольный Т-образный паз для крепления заготовок и тисков. В продольном направлении стол движется по направляющим на салазках, и вместе с ними перемещается по консоли вдоль оправки. Маховички на концах винтов находятся слева на боковой стороне стола и прямо, на салазках.

Стойка

Стойка конической формы крепится на плите станка. Внутри ее полость разделена горизонтально на 2 части. В нижней расположен электрический шкаф. Выше находится коробка скоростей и шпиндельный узел. Над ними закреплен круглый хобот.

На корпусе слева вверху ручка переключения скоростей. Слева рычаг для зажима хобота. Впереди направляющие, по которым вертикально перемещается консоль. Двигатель крепится сбоку или ниже основания под столешницей. Со шкивом ведущего вала коробки скоростей он соединен ременной передачей позади стойки.

Хобот с серьгой

Круглый хобот проходит через втулки в верхней части стойки. Он перемещается вдоль оси вручную и фиксируется клином неподвижно при работе. Серьга трапецеидальной формы имеет отверстие, по размеру равное диаметру хобота и зажимается на нем гайкой. Аналогично в ней закрепляется оправка. Свободное вращение обеспечивается подшипником.

Защитный экран

Стекло, вставленное в металлическую рамку, перемещается в рабочее положение вручную, удерживается рычажной стойкой. Оно расположено слева на корпусе.

Важно!
На сохранившихся станках НГФ-110 защитные экраны сломаны. Мастера делают новые.

Специальная плита с аппаратурой

Модернизированные станки, такие как широкоуниверсальный НГФ-110Ш4, имеют внизу высокую плиту. В ее полости расположено электрооборудование, кнопочный блок включения и трансформатор. У остальных в них крепится винт для подъема консоли и сбоку кнопка пуска.

Источник освещения

Освещение подключено отдельно. Плафон с лампой крепятся длинной гибкой стойкой к станине сбоку, выше электрического шкафа.

Оправка

Оправка крепится в конусе шпинделя, свободный конец вставляется в серьгу. Для установки фрезы в нужном положении используются дистанционные кольца различной длины и диаметра. Они входят в комплект инструменты.

В продольный паз вставляется длинная шпонка, позволяющая зафиксировать фрезу и передавать ей вращательное движение. На оправку устанавливается ВФГ для сверления и фрезеровки боковых поверхностей.

Технические характеристики

Обработка детали производится за счет перемещения детали, закрепленной на станке, относительно вращающегося инструмента.

Технические характеристики станка НГФ-110:

  • мощность станка 0,55 кВт;
  • частота вращения шпинделя 125-1250 об/мин;
  • число скоростей шпинделя 6;
  • размер стола 100×400 мм;
  • количество Т-образных пазов 1;
  • продольное перемещение стола 250 мм;
  • поперечное – 85 мм;
  • максимальный диаметр фрезы 110 мм;
  • максимальное удаление оси шпинделя от поверхности стола 117 мм;
  • габариты станка 685×64×925 мм.

Смещение стола на одно деление лимба равно при поперечном и продольном перемещении 0,05 мм.

Назначение и область применения

Станок этой модели получил название школьного. Главная причина – в том, что оборудование участвует в обучении основам фрезерного дела для старшеклассников. Станок выполняет следующие дополнительные функции:

  • Обрабатывание пазов, горизонтальных поверхностей.
  • Работа с изогнутыми плоскостями, имеющими определённый угол изгиба.
  • Обработка плоскостей по вертикали.
  • Попутное и встречное фрезерование.

Если мелкой стружки нет – станки могут обрабатывать изделия, выполненные из цветных металлов. Настольный горизонтальный агрегат запрещается применять в случаях с другими металлами, которые не отвечают данному требованию.

НГФ-110 Кинематическая схема фрезерного станка

Кинематическая схема фрезерного станка НГФ-110ш4

Кинематическая схема фрезерного станка НГФ-110ш4

Кинематическая схема фрезерного станка НГФ-110ш4

Вращение от электродвигателя I передается клиноременной передачей валу II коробки скоростей (рис. 7). Далее с вала II. на вал III и затем на шпиндель IV вращение передается через шестерни 4, 5, 6, неподвижно закрепленные на валу II, подвижные тройной и двойной блоки шестерен, сидящие на валу III и шестерни 12, 13 неподвижно закрепленные на шпинделе IV.

Подвижные блоки шестерен позволяют получить шесть различных частот вращения шпинделя (см. график частот вращения шпинделя).

Описание основных узлов фрезерного станка НГФ 110

«Ласточкин хвост» – место, куда устанавливают хобот учебного станка. Верхний участок стойки агрегата – вот где установлена деталь. Для зажима применяют специальный клин. Закручивая винт, пользователи могут надёжно закрепить эту конструкцию.Движение хобота идёт только вручную.

Серьга находится в передней части. Её габариты подгоняют под параметры, которыми обладает каждый из конкретных станков. Нельзя переставлять серьги по разным агрегатам.

Соединение хобота и серьги происходит с участием гайки. Серьгу снабжают втулкой, по сути-подшипником. Его изготавливают из сплава бронзы. Наружная поверхность-конус, разрезы вдоль – основные элементы детали.

Иногда зазор внутри втулки меняет своё положение, но периодический ремонт помогает справиться с проблемой. То же касается регулярного смазывания, для которого используется состав с обозначением И-30А.

Если подшипник нагревается слишком сильно во время работы оборудования –значит, пора провести как минимум диагностику.

Стойка станка –одна из базовых составляющих. На ней монтируют остальные рабочие узлы и механизмы. У неё есть свои особенности.

  • Сечение с формой трапецией по высоте.
  • Хорошо развитое основание.
  • Благодаря таким деталям конструкция может похвастаться высоким уровнем жёсткости.

Любые стойки снабжены двумя отделениями, сверху и снизу. Внизу – двигатель на электричестве,вверху – коробка скоростей. Последняя поддерживает шесть передач, снабжается тремя валами.

Узел со шпинделем движется с определёнными частотами, регулируемыми коробкой скоростей.Переключающие рукоятки позволяют без проблем выбирать нужный показатель для конкретной ситуации. Сами рукоятки находятся слева у фрезерного оборудования.

Коробку скоростей закрывают с помощью специальной крышки, которую требуется снимать при проведении осмотров по оборудованию.

Основной элемент в механизме подач – это станочная консоль. Направляющие – места монтажа салазок с рабочей поверхностью. Шпиндель классического вида – полый вал, у которого две опоры. К подшипнику радиального типа идёт шейка детали сзади. К двум другим радиальным подшипникам направлена часть сзади.

Детали вмещают друг между другом кольца, элементы для распора. У шпиндельного узла есть и компенсационное кольцо. Это позволит защититься от осевого смещения конструкции.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
