Какие виды напильников бывают — их назначение, применение и выбор

Виды насечек напильников

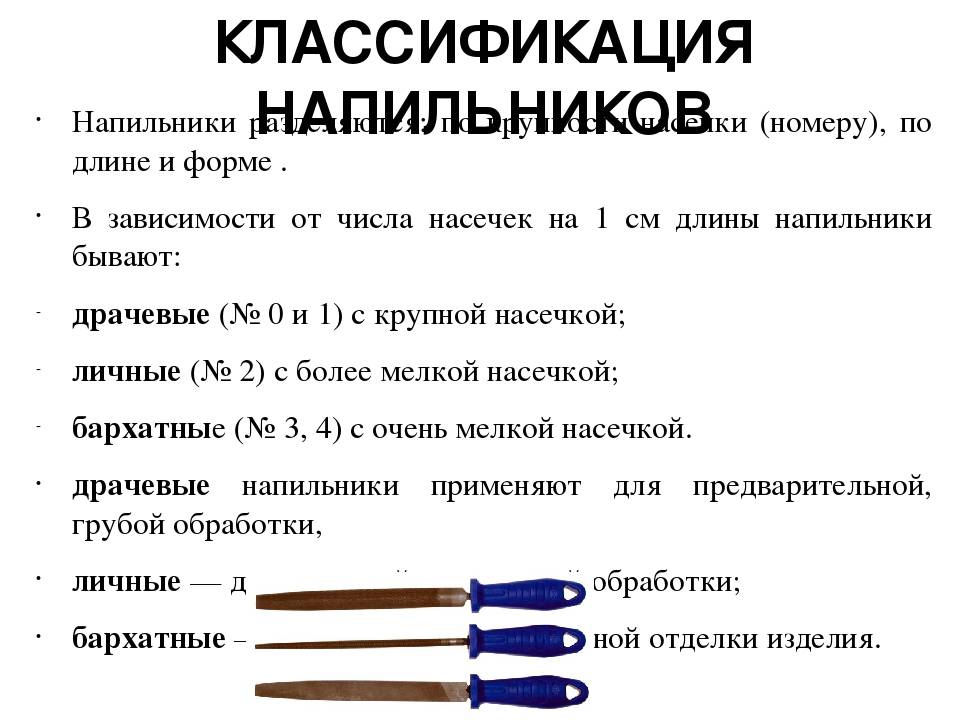

По числу насечек слесарные напильники делятся на шесть номеров: 0, 1, 2, 3, 4, 5. Номер насечки является показателем эксплуатационного назначения размерного ряда напильников по величине шага основной насечки.

Напильники с насечкой № 0 и 1, так называемые драчевые, имеют наиболее крупные зубья и служат для опиливания с точностью 0,2-0,5 мм деталей, имеющих припуск на обработку от 0,5 до 1 мм.

Напильники с насечкой № 2, так называемые личные, применяют для чистового опиливания деталей с точностью 0,02-0,15 мм, при этом припуск на обработку составляет от 0,1 до 0,3 мм.

Напильники с насечкой № 3, 4, 5, так называемые бархатные, применяют для окончательной отделки деталей с точностью от 0,01 до 0,005 мм, при этом припуск на обработку колеблется от 0,025 до 0,05 мм.

Напильники изготовляют из инструментальной углеродистой стали У13 или У13А и закаливают на твердость не ниже HRC 54-58.

Рашпили отличаются от слесарных напильников насечкой, зубья у них большие короткие в виде пирамидок. Благодаря большим размерам зубьев и вместительным канавкам позади каждого зуба рашпили пригодны для опиливания мягких металлов. Зубья рашпиля расположены рядами, перпендикулярными его оси. Чтобы при опиливании не получалось канавок, ряды смещены друг относительно друга на половину шага между зубьями.

В медницком и жестяницком деле применяют рашпили общего назначения (ГОСТ 6876-54) для опиливания деталей из мягких металлов (алюминия, дюралюминия и др.). Рашпили общего назначения изготовляют четырех типов: плоские тупоносые, плоские остроносые, круглые и полукруглые. Рашпили всех четырех типов изготовляются длиной 250 и 350 мм.

Для изготовления рашпилей применяют инструментальную углеродистую сталь в основном марок У7А, У10А, закаливаемые до твердости HRC 35-40.

Самые мелкие напильники, так называемые надфили, предназначены для выполнения очень мелкой и точной работы. Они различаются по форме поперечного сечения и по числу насечек на один сантиметр длины напильника.

Надфили (ГОСТ 1513-67) изготовляют по форме поперечного сечения одиннадцати типов: плоские тупоносые, плоские остроносые, квадратные, трехгранные, трехгранные односторонние, круглые, полукруглые, овальные, ромбические, ножовочные и пазовые.

По числу насечек надфили делятся на шесть номеров: 1, 2, 3, 4, 5, 6.

Надфили плоские тупоносые, плоские остроносые, квадратные, трехгранные, круглые, полукруглые, ромбические, пазовые изготовляют двух размеров: по длине рабочей части 60 и 80 мм и длине хвостовика соответственно 60 и 80 мм.

Надфили трехгранные односторонние, овальные изготовляют трех размеров: по длине рабочей части 40, 60, 80 мм и длине хвостовика соответственно 80, 60, 80 мм.

Надфили ножовочные изготовляются трех размеров: по длине рабочей части 60, 80, 40 мм и длине хвостовика соответственно 60, 80, 80 мм.

Надфили изготовляют из инструментальной углеродистой стали У12 или У12А и закаливают до твердости HRC 54-60.

Напильник имеет деревянную ручку со стяжным кольцом, которое предохраняет ее от трещин при насаживании на хвостовик напильника. Ручка должна плотно насаживаться на хвостовик напильника, для чего в ней сверлят отверстие диаметром, соответствующим размеру средней части хвостовика, и глубиной, равной длине хвостовика. Затем нагретым докрасна хвостовиком старого напильника такого же размера выжигают отверстие точно по форме хвостовика на 2/3-3/4 его длины. При надевании ручки на хвостовик нельзя ударять молотком по напильнику, так как возможна поломка его режущей части. При правильном надевании ручкой ударяют о слесарный верстак до тех пор, пока она не сядет плотно на хвостовик. Насаживая ручку на хвостовик напильника, следят за тем, чтобы она была насажена без перекоса.

Ручки изготовляют из дерева (береза, бук) или прессованной бумаги. Деревянные ручки применяются чаще, так как они более практичны. Длина ручки должна быть в полтора раза длиннее хвостовика напильника.

Ручки для напильников общего назначения изготовляют длиной 90, 100, 110, 120, 130, 140 мм, диаметром ее на конце соответственно 12, 16, 20, 23, 25, 28 мм. Размер ручки выбирается соответственно величине напильника.

http://100metrov.com.ua/images/napilnikiraznue5.jpg

При этом напильники достаточно широко применяются в разных сферах. Они используются для обработки деталей из дерева, металла и других материалов. Они применяются для заточки цепей или полотен пил. Они бывают полезны при установке и сборке различных конструкций.

Таким образом, ценность и необходимость напильника как инструмента не подлежит сомнению. Именно поэтому попытаемся определиться, как выбрать подходящий экземпляр.

Что такое напильник и для чего предназначен

Напильник – это универсальный слесарный инструмент. Позволяет решить целый спектр задач.

• Зачистка деталей от ржавчины.
• Снятие грязи и краски с поверхности деталей.
• Доведение заготовки до необходимого размера.
• Заточка инструмента.
• Зачистка силовых контактов электрооборудования от нагара.
• Шлифовка поверхностей.

Что собой представляет такой инструмент? Это небольшой брусок металла с насечками. На одном конце выполнен хвостовик для ручки из дерева или пластмассы.

При изготовлении напильников ориентируются на ГОСТ 1465–59. Он регламентирует использование в производстве этих изделий определённого вида металла:

• легированной хромистой стали (марки ШХ 15 или 13Х);
• улучшенной нелегированной стали (марки У10А или У13А).

Для качественной обработки металлических деталей существуют напильники по металлу. Виды насечек позволяют решить широкий спектр задач. Это обработка не только высокопрочных сплавов, но и работа с керамикой, пластмассой, деревом, резиной или кожей. Различны и требования к точности и чистоте обработки.

Какую насечку выбрать

1. Простая (одинарная). Подойдёт для обработки мягких металлов или пластмасс. Такой материал легко снимается и может быстро забить пространство между насечками. Но только не в этом случае.
2. Напильник с перекрёстной или двойной насечкой. Служит для работы с деталями из твёрдых сплавов. Например, чугун, бронза.
3. Рашпильная, точечная насечка. По виду зуба такой инструмент называется рашпиль или драчевый напильник. Он всегда большого размера (250–350 мм). Имеет крупную насечку. По форме различают полукруглый, круглый или плоский. Хорош для работы с резиной, кожей, деревом. Для точной обработки и шлифовки не подойдёт.
4. Есть дуговой вид насечек напильников. Применяется для обработки деревянных деталей.

ГОСТ 1465–59 регламентирует шесть номеров насечек:

• Крупная. Это № 0 и 1. Используют для грубой обработки поверхности. Такой инструмент, его ещё называют драчевый напильник, за один проход снимает слой толщиной 0.05–0.1 мм. Для точной обработки не подходит.
• Насечка № 2 и 3 позволяет работать точнее. Снимает слой 0.02–0.06 мм. Точность обработки будет соответствовать этому параметру.
• Чистовая подгонка размера возможна насечками № 4 и 5. Здесь возможна точность 0.01–0.005 мм. Именно столько материала снимается с заготовки за один проход инструмента.

Теперь видно, что этим инструментом можно делать довольно много работы. Он неприхотлив и универсален. Незаменим там, где «бессилен» электроинструмент и всегда готов выручить мастера в сложной ситуации.

Как сделать ручку напильника

Ручка инструмента должна быть удобна. Сделать своими руками из дерева просто. Последовательность такая:

• Выстругать или выточить на токарном станке ручку. Размер и форму каждый мастер подбирает индивидуально. Она должна хорошо лежать в руке слесаря. Дерево берётся высохшее, средней плотности, нехрупкое. Оптимальный вариант – сосна.
• Наконец, куда будет вставляться хвостовик напильника, надеть металлическое кольцо. Его можно сделать, отрезав 1 см от трубки подходящего диаметра. Без него, при насаживании ручки на хвостовик, ручка расколется.
• Просверлить отверстие по оси ручки со стороны кольца на глубину равную ¾ длины хвостовика напильника. Сверло должно быть диаметром ½ средней толщины хвостовика.
• Насаживая ручку, следить за совпадением осей двух деталей.

Зачастую приходится обрабатывать фигурные поверхности, с изгибами и острыми внутренними углами. Для выполнения каждой из таких работ выбирают соответствующий инструмент, выпускаемый согласно ГОСТу.

Способы восстановления напильников

Помимо пересечки существует еще ряд способов восстановления Н.: химический, электрохимический и пескоструйный.

Химический способ восстановления

Химический способ восстановления заключается в следующем: старые сработанные напильники освобождаются от грязи, масла, ржавчины и опилок промывкой в ваннах с каустической содой и водном 5—10%-ном растворе соляной кислоты, затем погружаются в ванну с раствором серной и азотной кислот. В этой ванне происходит восстановление путем травления зубьев. После этого они промываются, нейтрализуются, сушатся и смазываются для предохранения от ржавления.

Электрохимический способ

Электрохимический способ отличается от химического тем, что травление происходит в электролитической ванне, содержащей раствор серной и азотной кислот, причем напильник служат анодом, а катодом — угли или алюминевые пластины. Плотность тока 3—3,5 А 1 dм2. Н., напряжение 3—6 V. При химическом и электрохимическим способах восстановления предварительная перед восстановлением и следующая очистка Н. вместо промывки в содовой и кислотной (соляная кислота) ваннах могут очищаться пескоструйными аппаратами.

Пескоструйный способ

Пескоструйный способ восстановления заключается в заточке зубьев на пескоструйных аппаратах. При этом способе струя должна быть направлена под углом не более 15° к плоскости напильника и нормально в затылок верхней насечке.

Из всех указанных способов наиболее распространенным является химический способ, при котором удается достигнуть восстановления в пределах 60—70% первоначальной работоспособености напильника.

Назначение разновидностей рашпилей

Наверное, первое, на что стоит обращать внимание при выборе рашпиля – это профиль рабочей части. Конкретно от такой характеристики будет зависеть перечень работ, которые можно будет выполнить с его помощью

При этом среди невероятного многообразия слесарных напильников популярными остаются только плоский, круглый, треугольный и полукруглый инструмент.

Плоский

Таким инструмент достаточно удобно обрабатывать ровные поверхности, а также разные углубления с большим радиусом кривизны. Кроме того, с его помощью вы сможете сформировать внутреннюю часть пазов, а еще пропилов внутри древесины.

Треугольный

У такого предметы сразу три плоскости, что и определило его область применения. Он может выравнивать небольшие детали плоского типа, а также разрабатывать внутренние поверхности в отверстии многоугольной формы. Кроме того, с его помощью делает фигурные запилы для того, чтобы создавать элементы шипового соединения.

Полукруглый

Рашпиль, у которого рабочая поверхность полукруглая, отличается своей универсальностью, потому что одна его сторона играет роль плоского инструмента, а вторая как круглый рашпиль. С одинаковым успехом его можно использовать для того, чтобы выравнивать плоские и криволинейные распилы.

Круглый

А вот круглым рашпилем пользуются для разработки отверстий в торцевых поверхностях криволинейных резов или в древесине. Кроме того, такой инструмент помогает сглаживать торцы досок и плит на основе древесины.

Виды инструментов по форме

Поскольку обрабатываемые изделия могут отличаться друг от друга формой, для наиболее эффективной их обработки производители выпускают соответствующие виды устройств для шлифовки. Наиболее качественно выполнять шлифовку деталей этому инструменту позволяет особая форма профиля. В зависимости от этого признака можно выделить несколько видов напильников:

• овальный;
• ромбовидный;
• ножовочный;
• специальный;
• полукруглый;
• круглый;
• трехгранный;
• квадратный;
• плоский.

Таким образом, инструментов для обработки изделий существует немало, и каждый из них отличается не только вариантом исполнения, но и назначением.

Ручки для напильников своими руками

Настоящие мастера оснащают имеющийся у них инструмент ручками, изготавливаемыми своими руками. С появлением пластических масс появился более широкий выбор материалов для самодельного изготовления.

Если имеется токарный станок, то ручку можно выточить из древесины твердых пород: орех, береза, ясень. В интернете довольно много чертежей, пользуясь которыми, изготавливается подходящая рукоятка.

Некоторые мастера используют эпоксидную смолу, чтобы изготовить необычную рукоять.

• Сначала подбирают возможные пористые материалы, которые можно пропитать эпоксидной смолой. Чаще всего используют ткани разного цвета. Создается микарта – многослойная ткань, пропитанная эпоксидкой.
• Их укладывают в желаемой последовательности.
• Разводят эпоксидную смолу согласно прилагаемой рецептуре.
• Смачивают каждый слой.
• Укладывают в выбранной последовательности и помещают под пресс.
• После завершения полимеризации образуется новый материал – микарта.
• Из микарты вытачивают ручку для напильника.

Видео: напильники “кубинские”.

Рукоятка

Рукоятка играет важную роль, поскольку он нее зависит безопасность и удобство работы. Она должна быть прочной, надежно сидеть и не разрушаться от растворителя, масла или бензина. Ручку делают из трех материалов:

• дерево твердых пород,
• пластмасса,
• резина.

Дерево — самый распространенный вариант, но устаревающий. С обоих концов его фиксируют металлическим кольцом, чтобы избежать трещин. Но все равно это мера не всегда помогает, дерево трескается, рукоятка может сломаться полностью. Помимо этого, данный материал может гнить и легко пачкается. Во избежание данной проблемы на дерево наносят лак или краску. На рукоятке из пластмассы рука может скользить, поэтому предпочтителен последний вариант — из резины.

Рукоятка должна быть в полтора раза длиннее конусообразного хвостовика напильника. Хвостовик — это как раз та часть, которая в рукоятке спрятана.

Общее описание и назначение напильника

Назначением инструмента является доработка детали до окончательного вида. С его помощью вручную выполняется множество различных производственных операций:

• Затачивание всевозможных инструментов – пилы для дерева и металла с различным профилем зуба, ножей, циклёвок, дыроколов, пробойников.
• Начальная обработка изделий из металла, дерева и пластика.
• Удаление заусенцев после грубой опиловки, шлифование плоскости.
• Корректировка формы предмета, формовка отверстий.
• Выполнение на изделии элементов сложной конфигурации, таких как канавки, пазы, шлицы, овалы.
• Отрезание части детали.
• Подгон размеров по чертежу.

Особенности использования инструмента

Работа с напильником не требует особых знаний и навыков, тем не менее не стоит забывать о внимательности и осторожности. Неверным движением можно испортить заготовку, зазевавшись, можно пораниться. Чтобы работать было удобно и безопасно, обрабатываемую деталь необходимо зажать в тиски или зафиксировать несколькими струбцинами на верстаке

Чтобы работать было удобно и безопасно, обрабатываемую деталь необходимо зажать в тиски или зафиксировать несколькими струбцинами на верстаке.

Правой рукой берут напильник или рашпиль за ручку, левую кладут на край рабочей поверхности. Совершают возвратно-поступательные движения от себя – на себя. При этом левая рука слегка надавливает на инструмент. Хороший результат дает движение не перпендикулярно волокнам дерева, а несколько под углом.

Качество работы постоянно контролируют, для этого необходимо периодически сметать стружку щеткой с длинным ворсом. Ближе к завершению работы давление на инструмент снижают. При этом не надо стараться получить сразу идеальную поверхность, скорее всего, чтобы окончательно убрать шероховатости, придется поработать и наждачной бумагой.

Умение пользоваться напильником – навык полезный во всех отношениях. Этому несложно научиться, достаточно лишь немного потренироваться. Усердие и трудолюбие помогут освоить этот несложный инструмент, что наверняка не единожды пригодится в жизни. Стоит только отметить, что выбирать надо качественный инструмент, в противном случае простая работа может превратиться в настоящую каторгу.

Шлифовка металла не всегда выполняется с помощью электроинструмента. Иногда для таких работ используют напильники, главное, правильно подобрать их. Этот инструмент бывает двух типов – для работ по металлу и дереву. Напильники, предназначенные для металла, являются более твердыми, чем собратья, используемые для древесины. Это объясняется тем, что поверхность металла обрабатывается гораздо труднее дерева.

Производятся такие инструменты из очень твердой стали, а отличаются друг от друга разными формами и размерами надсечек. Такое разнообразие привело к тому, что простому обывателю довольно сложно разобраться в том, для каких целей предназначен тот или иной инструмент

. Для улучшения ситуации была разработана их классификация, которая действует и в настоящее время.

Виды насечек на инструментах и что они обозначают

Размер насечек на напильниках взаимосвязан с таким немаловажным параметром, как длина рабочей части. Приборы с крупными зубьями используются в случае необходимости удаления большого слоя металла. После такой обработки поверхность становится грубой, поэтому нуждается в дополнительной обработке перед окрашиванием. Для снятия небольшого количества металла, применяются приборы с мелкой насечкой. После проведения работ напильниками с мелкой насечкой получается более качественная поверхность.

Насечки или лезвия на поверхности металлической части инструмента бывают разных видов. Самая распространенная классификация насечек — по внешнему виду. Они бывают двойными и одинарными.

• Одинарные — отличаются тем, что линии на поверхности металлической заготовки нанесены только в одну сторону. Используются инструменты с одинарной или простой насечкой для работы с мягкими металлами, а также древесиной, пластиком и т.п. Эффективность применения приборов наблюдается при затачивании ножовок по древесине
• Двойные или перекрестные — по названию понятно, что насечки на приборе нанесены в две стороны, тем самым образуя между линиями фигуру в виде ромба. Двойная насечка отличается высокой эффективностью, а также скоростью выполнения работы. Наличие двух насечек способствует не только снятию слоя металла, но еще и перемалывания стружки в металлическую пыль. Приборы с таким рабочим профилем используются для обработки твердых видов металлов — чугун, бронза и сталь

Кроме одинарных и двойных видов насечек на напильниках, встречаются и другие разновидности

Мало кто знает об этом, и для чего они предназначаются, поэтому уделим внимание этому вопросу

1. Крестовые — то же самое, что и двойная насечка. Некоторые источники называют ее двойной или перекрестной, а другие используют название «крестовая». Многим известно, что двойная насечка состоит из двух перекрестно расположенных линий, но мало кто знает о том, под каким углом они находятся. Главная насечка наносится под углом 70-80 градусов, а дополнительная имеет угол расположения 55 градусов
2. Точечные — отличаются тем, что насечка имеет форму заусениц небольшого размера. Такая форма режущих частей является идеальной при обработке мягких материалов, а точнее древесины, кожи, резины и т.п.
3. Фрезерно-дуговые — специальная форма насечки, посредством которой достигается высокая производительность с качественной обработкой материалов. Используются напильники с такой формой режущей части для работы с цветными металлами и древесиной

Кроме разновидностей напильников по форме режущей части, они также классифицируются по такому признаку, как размер насечек или зубьев. Инструменты выпускаются с разными размерами зубьев, но с обязательным соблюдением соответствующих стандартов.

Это интересно! Знаете ли Вы, что из старого и ненужного напильника можно сделать нож. Инструкция по изготовлению ножа из напильника подробно описана в этом материале.

Предназначение напильников

Напильник – ручной инструмент универсального назначения, способный при одном поступательном движении срезать тонкий слой с поверхности обрабатываемого материала. С его помощью решают много разнообразных задач:

1. Очищают детали и заготовки от ржавчины и других видов коррозии.
2. Удаляют слой грязи или краски.
3. Выполняют точение детали до получения требуемого размера.
4. Затачивают другие инструменты, используемые в повседневной работе.
5. Зачищают электрические контакты в системах электрооборудования.
6. Шлифуют и полируют поверхность металла и иного материала.

Это интересно: Надфиль — виды, изготовление, применение, выбор

Классификация напильников

Существуют разные типы напильников. Эти приспособления разделяются по нескольким факторам:

• виду насечек;
• форме приспособления для работы с заготовками;
• предназначению.

О каждой из представленных групп следует поговорить более подробно.

Типы напильников по металлу

Особенности

В понимании людей, не связанных с металлообработкой, приспособление, предназначенное для шлифовки металлических заготовок — это инструмент, состоящий из рабочей прямоугольной части, которая соединена с ручкой. На прямоугольнике из металла находятся зазубрины. Они снимают часть металла при передаче усилий. Однако бывают разные формы рабочей части.

Напильник не может изготавливаться из мягких материалов. Сталь, используемая для них, должна быть тверже обрабатываемых поверхностей.

Виды насечек

Насечки напильника играют прямую роль при работе с разными материалами. Чтобы нанести их на рабочую поверхность инструмента, применяется несколько технологических операций — точение, фрезерование, насекание, протягивание, нарезание.

Разновидности насечек напильника:

1. Одинарные — предназначены для работы с мягкими материалами: сплавами цветных металлов, деревом пластиком.
2. Двойные — представляют собой дополнительную и основную насечки. Дополнительная прилегает к основной под углом. Такая конструкция позволяет работать с твердыми материалами. Связано это с тем, что две насечки снимают слой материала при этом измельчая появляющуюся стружку.

Инструменты классифицируются по размеру зубьев. Это показатель зависит от того, сколько насечек присутствует на рабочей части. Чем их меньше, тем больше изготавливается зуб. Существует 5 номеров размеров зубьев:

1. Номера 0, 1 — применяются для грубой обработки металлических поверхностей. Зубья самые большие, позволяют быстро снимать много материала за малый промежуток времени. Недостаток таких приспособлений — низкая точность обработки.
2. Размеры 2,3 — используются, когда нужно очистить слой до 0.06 мм.
3. Размеры 4, 5 — применяются для финишной обработки деталей. Снимают малый слой материла, что позволяет проводить точные операции, доводить заготовку до требуемых габаритов.

Желательно иметь все номера, чтобы постепенно обрабатывать рабочую поверхность.

Типы напильников

По предназначению выделяются такие виды напильников:

1. Ручной инструмент общего назначения. Используются при проведении слесарных работ. Насечка двойного вида. Размер зубьев выбирается зависимо от требуемого качества обработки.
2. Приспособления специального назначения. Применяются на заводах, занимающихся металлообработкой. С их помощью исправляются дефекты, остающиеся после обработки заготовок станками. Выдерживают длительную активную эксплуатацию.
3. Надфили — самая распространённая группа, которая состоит из 11 подгрупп моделей разной формы. Имеют насечки пятого номера, малый размер. Надфили используются для точной обработки деталей.
4. Рашпили — модели большой длины, с крупными зубьями. Используются при грубой обработке металла.

Выбирать приспособление требуется исходя из его размера, формы, величины зубьев.

Форма напильников

Напильники по металлу классифицируются зависимо от формы. Существуют следующие виды инструментов:

1. Плоские — классическая форма приспособлений для обработки металлических поверхностей.
2. Трехгранные — с их помощью растачиваются пазы, канавки, отверстия.
3. Квадратные — используются при работе с отверстиями сложной формы.
4. Полукруглые инструменты — их помощью растачивают отверстия большого диаметра.
5. Круглые — используются для расточки овальных круглых отверстий разного диаметра.
6. Ромбовидные — обрабатывают зубья деталей, шестерни, оснастку.

Формы напильников

Напильник для заточки цепных пил

Для лекальных, ювелирных и граверных работ применяют надфили, у которых длина рабочего полотна может составлять 50, 60 и 80 мм. Они изготавливаются в соответствии с ГОСТ 1513-77 и могут также использоваться для шлифовки труднодоступных поверхностей, опиливания мелких и сложных деталей.

При обработке древесины, мягких металлов, каучука, кости и материалов аналогичной твердости применяют рашпили, типы и параметры которых регламентирует ГОСТ 6876-79. Они производятся из сталей У7, У7А, У8, У8А и других марок. Инструмент для тонких столярных работ выпускают по ISO 234-1:1983 и ISO 234-2:1982.

Виды напильников

По форме сечения самыми распространенными являются следующие:

1. плоские тупоносые, ОСТ 20167 (рис. 1, а);
2. плоские остроносые, ОСТ 20168 (рис. 1, б);
3. трехгранные, ОСТ 20171 (рис. 1, в);
4. квадратные, ОСТ 20169 (рис. 1 , г);
5. полукруглые, ОСТ 20176 (рис. 1, д);
6. круглые, ОСТ 20177 (рис. 1, е).

Менее распространены ножевочные, ОСТ 20172 (рис. 1,ж), мечевидные, или ромбические, ОСТ 20173 (рис. 1,г), и овальные, ОСТ 20175 (рис. 1, и).

Сечения напильников подбираются в соответствии с формой подлежащей опиловке поверхности.

Отдельную группу составляют напильники, которые применяются для заточки ручных пил по дереву. Эта группа напильников имеет также большую номенклатуру как по форме сечения, так и по виду насечки в зависимости от назначения напильников.

Наиболее распространенными и применяемыми в настоящее время являются следующие три формы сечения:

1. круглые,
2. трехгранные и
3. ромбические напильники (рис. 2).

Для мелких работ в инструментальных цехах и на предприятиях точной индустрии применяются тонкие напильники, имеющие специальное наименование — надфили, ОСТ 7016—7027 (рис. 3), изготовляемые тех же сечений, что и напильники.

Отличительной особенностью надфилей является помимо их размеров сечения и то, что надфиль отковывается из круглой проволоки, причем половина длины является профилированной рабочей частью, а другая половина круглого сечения ручной.

В часовом производстве при меняют специальные надфили с укороченной рабочей частью и ручкой квадратного сечения. Для обработки штампов, а чаще в ювелирном деле и скульпторами применяются изогнутые двусторонние и односторонние, называемые рифлуарами (рис. 4). Количество видов рифлуаров очень значительное, зависящее от разнообразия форм, подлежащих обработке ими.

Все перечисленные виды являются ручным инструментом. Отдельную группу составляют напильники, служащие машинным инструментом. К этой группе относятся:

• 1) Напильники для напилочных станков (рис. 5), изготовляемые тех же профилей, что и ручные;
• 2) бор-напильники (или турбо-напильники) (рис. 6) для станков с гибким валом типа Варио-Флекс.

Напильники изготовляются размером (по длине) от 75 до 450 мм. Длина надфилей 60 – 220 мм, наиболее распространены надфили 80—160 мм. Н. для напилочных станков изготовляются длиной 100— 250 мм. Длина бор-напильников вместе с хвостовиком 60—80 мм.

Напильники, надфили и рашпили

Те, кто хоть немного знаком со слесарными работами, наверняка сталкивались с необходимостью обработки поверхностей. Во многих случаях для этой цели применяются напильники, надфили, рашпили. Использование определенного типа слесарного инструмента зависит в первую очередь от того, какие поверхности будут обрабатываться.

Напильник, надфиль и рашпиль — это слесарный инструмент, предназначенный для различных видов материалов. С напильником в большей или меньшей степени знаком каждый. Это режущий инструмент для опиливания поверхностей, представляющий собой стальной брусок прямоугольного или треугольного сечения, на поверхности которого имеются острые насечки.

Напильники различаются по форме, по количеству и по виду насечек. Чем мельче насечки и чем их больше, тем более инструмент подходит для тонких работ. Небольшой напильник с мелкой насечкой называется надфилем. Надфили применяются для тонкого опиливания, зачистки поверхностей, доводки небольших и совсем крохотных деталей. Они идеально подходят для лекальных, граверных и ювелирных работ. Надфили различаются размерами (от 80 мм до 160 мм) и формой (могут быть трехгранные, клиновидные, полукруглые, овальные, круглые, игольчатые).

Надфили имеют двойную насечку: первая делается под углом 25° и вторая — под углом 45°. Узкая сторона имеет одинарную насечку. По количеству насечек на каждые 10 мм длины инструмента надфили разделяют на пять типов: № 1 (20-40 насечек), № 2 (28-56 насечек), № 3, 4 и 5 (40-112 насечек). Тип инструмента обычно написан на его рукоятке. Для обработки материалов из твердых сплавов, керамики и стекла используются алмазные надфили.

Нельзя не упомянуть еще об одной разновидности шлифовального инструмента — о рашпиле. Он применяется в деревообработке, мебельном производстве, при работе с гипсокартонном для обтесывания и заключительной обработки поверхностей. Как напильники и надфили, рашпили бывают плоскими, круглыми, полукруглыми, с разной зернистостью насечки. Рашпили удобны, если нужна обработка мягкого материала — свинца, олова, меди, кожи, резины, древесины, пластмассы. Обычный напильник здесь не подойдет — насечка слишком быстро забивается стружкой. Рашпиль же имеет редкую, крупную и острую насечку, обычно с полуконическими зубьями, которые не засоряются достаточно долго.

Большое значение для качественного результата имеет техника работы инструментом. Так, независимо от того, используется ли напильник, или надфиль, или рашпиль, обрабатываемую деталь необходимо закрепить. Желательно, чтобы это были тиски, регулирующиеся по высоте. Напильник должен двигаться с сильным нажимом и равномерно вперед и до упора. Чтобы получить ровную поверхность, инструмент надо держать горизонтально. Надфиль берут пальцами за конец. Рашпиль держат двумя руками — правой — за ручку, а левой — за конец. При работе инструментом его нужно использовать на всю длину, хотя при сглаживании и выравнивании допускается короткий ход. Хорошего результата можно добиться, двигая напильник по диагонали к детали, часто меняя направление его движения.

Итак, чтобы купить инструмент, необходимый для работы, нужно учитывать то, с каким материалом предстоит иметь дело, а также размеры обрабатываемых деталей. Скорее всего, понадобится целый набор, включающий, например, напильники и надфили разных форм. Компания «Кибер-Инструмент» предлагает широкий ассортимент напильников, надфилей и рашпилей для различного рода работ. Здесь можно приобрести наборы алмазных напильников и надфилей «GRIFF», рашпили различных форм, комплекты слесарно-монтажного инструмента, включающие в себя все самое необходимое для обработки любых поверхностей.

Напильники по металлу. Виды

ГОСТ 1465-59 – это стандарты, на которые опираются при производстве слесарных напильников. В зависимости от размеров насечек и их количества на 10 мм поверхности, различаются следующие инструменты:

1. Драчевые. Инструменты с крупной насечкой. На 10 мм поверхности напильника их имеется до 5-12 штук. Чем меньше количество насечек, тем крупнее зубья. Следовательно, производится большее снятие частиц при опиливании изделия.
2. Личные. Представлены изделиями со средней насечкой. Количество зубьев составляет до 25 штук.
3. Бархатные. Это инструменты с самой мелкой насечкой. На 10 мм поверхности приходится 80 зубьев.

Читать также: Как проверить тиристор на работоспособность

Для удобства при выборе необходимого инструмента виды напильников имеют свои номера: драчевые – №1, личные – №2, бархатные – №№3-6.
