Как разрезать профильную трубу вдоль

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

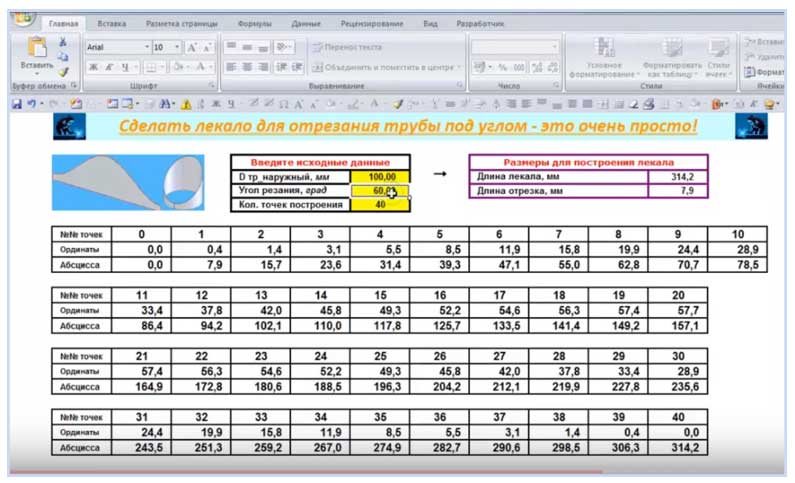

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину.  Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

Подготовка к работе болгаркой по металлу

Болгарка относится к разряду относительно опасных электроинструментов. Получить травму можно от разлетевшегося диска либо выпавшего из рук инструмента. В обоих случаях опасность связана с высокой скоростью вращения электродвигателя устройства.

Для повышения эффективности работы болгаркой, расширения ее функциональных возможностей, на практике используют такие дополнительные приспособления:

• штативы;
• фиксаторы.

Их применение позволяет улучшить качество распиливания металлических заготовок, повысить точность процесса. Также улучшаются условия труда с позиции безопасности, возрастает его производительность.

Чтобы максимально обезопасить процесс резки, работать по металлу угловой шлифовальной машинкой следует с соблюдением целого ряда правил. Их условно разделяют на подготовительные и основные (рабочие) мероприятия.

Перед началом резки необходимо осуществить ряд манипуляций.

1. Надеть специальную рабочую одежду и обувь (с противоскользящей подошвой), перчатки из плотной ткани либо кожи.
2. Подготовить, исходя из особенностей и вида распиливаемого металла, подходящий диск, а затем установить его маркировкой к верху, зажав гайкой.
3. Проверить используемые рабочие насадки на наличие различных дефектов, нарушающих их целостность: выбоин, трещин и прочих деформаций.
4. Воспользоваться средствами индивидуальной защиты: очками, респиратором либо маской (щитком), а в некоторых случаях также и наушниками.
5. Проверить работоспособность инструмента, надежность закрепления его кожуха (без него работать строго запрещено), состояние питающего шнура с вилкой.
6. Подготовить рабочее место: убрать горючие материалы (смазку, топливо, бумагу, тряпки) и все мешающие вещи. Накрыть или отодвинуть на безопасное расстояние предметы, которые могут повредиться раскаленными металлическими частицами.

При возможности распиливаемый материал следует предварительно надежно зафиксировать, например, в тисках, чтобы убрать возможные случайные его подвижки. Держать обрабатываемые детали в руках либо между коленями запрещено.

Отрезка трубы под углом 45 и 90 градусов

Если нужно отрезать трубу под углом 45 градусов, что чаще требуется при прокладке водопроводных, отопительных труб. Зачастую используются стальные, чугунные трубы, которые имеют цилиндрическую форму. В монтажных работах применяются прямоугольные или профильные трубы. Однако следует правильно разрезать трубу болгаркой, чтобы потом с легкостью соединить. Поэтому следует тщательно разметить трубу.

Некоторые мастера пытаются разметить место реза с помощью рулетки, но предупреждаем, что результат скорей всего получиться негативный. А для положительного результата, учтите следующую рекомендацию профессионалов.

Возьмите лист бумаги или картона, лучше А4, сложите по диагонали и оберните вокруг трубы, где планируется ровный срез. Края бумаги должны абсолютно совпадать друг с другом. А сторона бумаги, что ближе к торцу трубы была перпендикулярна оси. После чего по кругу разметьте леску среза.

Если требуется ровно отрезать под углом 90 градусов, то решите задачу быстро с помощью опять-таки бумаги или малярного скотча. Оберните вокруг трубы, чтобы концы совпадали. Сделайте ровную разметку и отпилите.

Мастера советуют использовать при разрезе профильной трубы угольник. Для этого угольник по очереди прикладывайте к сторонам, и плавными движениями поворачивайте и наносите метки. После действий, зафиксируйте трубу и режьте. Подготовьте себе шаблон, который пригодится в будущем и сэкономит время. Лучше действие производить болгаркой, так разрез будет ровнее.

В работе с чугунной трубой, учитывайте, что это хрупкий материал. Поэтому наведем способ, с помощью которого получится разрезать такой металл без повреждений.

Перед началом работы сделайте пометки для разреза, как и в работе со стальными трубами. Подложите деревянный брус для опоры. Пройдитесь болгаркой по окружности трубы, делая небольшие разрезы. Потом возьмите зубила, вставьте в канавку и нанесите сильный удар молотком. Имейте в виду, что для разреза чугунных труб используются отрезные диски на бакелитовой основе.

Если под рукой нет болгарки, чтобы разрезать чугунную трубу канализации или других предназначений, воспользуйтесь ножовкой по металлу, зубилами или специальными труборезами.

Обрезание газовой трубы опасное действие, поэтому лучше всего доверить профессионалам. Но если уверены в силах, тогда для разрезания металла берите болгарку, сварку, ножовку, газосварку.

• Перед работой перекройте стояк с подачей газа. После чего выпустите остальной газ из трубы. Для этого подожгите газ в конфорках и ждите, когда потухнет.
• После проведенных действий, режьте. Используя способ сварки, металлическая основа сгорает при воздействии высокой температуры. Результат быстрый и эффективный. Но помните, что для обрезки или укоренение газовых труб опять-таки нужен опыт.

Крутим

Способ, которым я чаще всего пользуюсь при подрезке труб малых диаметров.

Кладу трубу у стены, свободным концом упираю ее в угол (если нужно, подкладываю что-нибудь, чтобы труба не откатилась). В месте реза карандашом или маркером касаюсь трубы. Чтобы рука не дрогнула, опираю ее на стену. За край вращаю трубу, а карандаш очерчивает ровную линию реза.

Может показаться, что способ подходит только для небольших труб. Однажды мы ухитрились разметить так трубу чуть более метра в диаметре.

Привезли как-то в цех трубу длиной метра три и что-то около метр двадцать в диаметре, точно не помню. Велели отторцевать. Прямо скажем, нестандартная для нас задача. Но мы справились.

После мозгового штурма сгоняли к столяру и притащили заводской лист фанеры. Одной стороной подложили его плотно под трубу (углом к будущей линии реза). Вдоль второй стороны провели линию по полу — это перпендикуляр.

Дальше все, как описывал выше, только в больших масштабах. Два мужика катили трубу, стараясь делать это максимально равномерно. Третий приставил маркер к трубе и вел его вдоль размеченной на полу линии. В конце разметка замкнулась, а значит, у нас получилось. Нерешаемых задач не бывает. Нужно лишь проявить смекалку.

На этом у меня все. Спасибо, что дочитали. Если статья оказалась полезной, подписываетесь на канал

и, конечно, ставьте палец вверх .

Правильная работа инструментом

Приступив к распиливанию любой детали посредством углошлифовальной машины, следует придерживаться таких правил.

1. Держать болгарку при резке металла нужно крепко, двумя руками.
2. Круги менять можно только после полного прекращения их вращения не остывания до приемлемой температуры, отключив электроинструмент от питающей сети.
3. Не класть работающий инструмент на землю иначе говоря стол (не выпускать его из рук).
4. Требуется периодически примерно на пять минут останавливаться для проведения отдыха, не чтобы диск охлаждался.
5. Нужно постоянно заботиться о состоянии отрезного круга, не допуская его защемления краями распиливаемой заготовки.
6. Не оставлять включенный в сеть инструмент без присмотра.
7. Использовать только диски подходящего размера, указанные в инструкции по эксплуатации используемого устройства.
8. Работу лучше выполнять на ровной поверхности, чтобы положение тела было устойчивым.
9. Следить за тем, чтобы шнур питания находился подальше от вращающегося круга, острых граней, нагретых более сто градусов предметов.
10. Перемещения, не связанные непосредственно с резкой, необходимо выполнять только с выключенным электроинструментом.
11. Нужно располагаться сбоку иначе говоря сзади инструмента, выполняя работу самостоятельно так, чтобы части тела не находились в плоскости реза.

Когда резка металла болгаркой будет закончена, следует дождаться {рабочей остановки диска, отсоединить шнур питания инструмента от сети. После рекомендуется убедиться без любых признаков возгорания. В свое время резки материалов правше правильно держаться за рукоятку устройства в области кнопки включения/отключения правой рукой. Левая рука при всем этом располагается на вкручиваемой сверху в корпус электроинструмента ручке.

Недопустимо выполнять работу с применением болгарки в сильно уставшем состоянии, либо находясь под влиянием алкоголя, психотропных или наркотических средств.

Что касается вопроса о том, в какую сторону — на себя или от себя — должен вращаться диск включенной болгарки, то здесь однозначного ответа нет. В эксплуатационных инструкциях указывается, что первый вариант является правильным. Это связано затем, что образующиеся искры отлетают в противоположную от оператора сторону, не принося вреда. Также в таком вопросе направлении полетят фрагменты круга, если он разлетится на кусочки.

Однако если проход, когда произойдет заклинивание вращающегося «на себя» диска, инструмент отлетит в работающего. Поэтому некоторые специалисты предпочитают резать металл так, чтобы круг вращался «от себя». Вырванный из рук электроинструмент полетит в противоположную сторону. Это снижает вероятность получения травмы, а от разлетающихся искр пользователя защитят мужская одежда, обувь не перчатки.

Как резать тонкостенные трубы

Ещё одной разновидностью труб являются тонкостенные изделия. Обычно они производятся из цветных металлов, таких как алюминий или медь. Резка тонкостенных труб характеризуется большей сложностью, так как высока вероятность деформации элемента. В этом случае можно использовать какой-либо наполнитель, вроде просеянного песка.

В качестве инструмента можно использовать болгарку, ножовку по металлу или специальный станок. Всё зависит от конкретной ситуации.

Резка металлических труб — достаточно трудоёмкий, но вполне осуществимый своими руками процесс. При этом работы с круглыми трубами, принципиально не отличаются от резки профильной трубы. Главное помнить, что при выполнении работ необходимо соблюдать правила техники безопасности.

Приемы резки труб под углом круглого сечения

Круглые трубы разных диаметров обрезаются под углом при изменении направления трубопровода, при этом следует учитывать, что прямой срез под нужным углом в отличие от прямоугольного сечения не приведет к плотному соединению кромок. Поэтому применяются специальные лекала, в которых размечаемая кромка имеет криволинейную форму, позволяющую получить высокую плотность соединения.

Бумажное лекало для трубы

Одним из распространенных способов, как сделать для труб с круглой поверхностью лекало, является метод, для которого понадобится расчерченный лист бумаги, линейка и карандаш. Для получения бумажного лекала поступают следующим способом:

1. Чертят на бумажном листе окружность с диаметром обрезаемой трубы, разбивают круг на 16 равных сегментов, каждый раз деля большие отрезки на два одинаковых.

Рис. 6 Как разрезать трубу под 45 градусов – лекало из бумаги

1. Измеряют длину окружности, умножив ее диаметр на число Пи, равное 3,14.Откладывают этот размер по обе стороны от оси окружности равными отрезками, каждый из которых делят на 8 равноразмерных частей.
2. Проводят от отрезков на прямой вертикальные линии вверх и горизонтальные от точек, поставленных на круге.
3. Места их пересечения соединяют плавной линией и в итоге получают нанесенный на бумагу шаблон, который вырезают и приклеивают к обрезаемой поверхности. Для обрезки лучше использовать болгарку с диском малого диаметра — поверхность будет криволинейной и при использовании большого диска вырастет погрешность.

Классификация труборезов

При выборе трубореза нужно учесть, что он не является универсальным инструментом. Поскольку для монтажа систем отопления, водоснабжения и канализации применяются разные трубы, то и для их резки применяются различные устройства. Некоторые из них, правда, подходят для нескольких типов труб, но чаще рассчитаны на определенный материал. Поэтому отправляться в магазин стоит только после того, как определитесь, с какими трубами предстоит работать.

Впрочем, для домашнего мастера роликовый труборез для стальных труб может стать универсальным решением, поскольку справляется и с металлопластиком, и медью. А вот модели, изначально предназначенные для более податливых материалов, сталь не одолеют или хватит их на один раз.

В зависимости от толщины стенок трубы

На выбор модели трубореза влияет не только материал, из которого изготовлены трубы, но и толщина их стенок. Исходя из этого параметра, приборы подразделяют на следующие категории:

• Для высоких (тяжелых) нагрузок. Они, в отличие от других, имеют надежные защелки хомутного типа. Применяют такие приспособления для резки стальных и чугунных труб, диаметр которых достигает 12 дюймов и больше.
• Для резки тонкостенных труб, к которым относят металлопластиковые, латунные, медные, а также трубы из нержавеющей стали.
• Для резки труб из асбестоцемента и керамики, применяемых для сточных и канализационных систем.

В зависимости от конструктивных особенностей труборезов

Исходя из конструктивных особенностей, можно выделить: роторный (поворотный), телескопический труборез, с храповым механизмом, цепной, роликовый и резцовый.

Виды труборезов: а, б, в, г — трехроликовые; д — с хомутом; е — много роликовый цепной; ж — с резцом

Резцовый труборез, обеспечивающий достаточно чистый срез, представляет собой обойму из стали, рассчитанную на трубу до 100 мм в диаметре. В обойме закрепляются диски-резцы из прочной стали, взаимное положение которых можно при необходимости регулировать. Один или два резца устанавливают на подвижной детали обоймы, которая может перемещаться в плоскости реза при помощи резьбового штока. В самых простых моделях подающий шток является рукояткой.

Роликовый ручной труборез применяют чаще всего для резки стальной трубы, в нем может быть один или три режущих ролика, а также ролики, направляющие трубу. Чем больше роликов, тем большего диаметра трубы «по зубам» инструменту. Так, труборез с тремя роликами осилит стальную трубу диаметром 15-100 мм, а однороликовый аналог – 15-50 мм. Существенным недостатком использования роликовых труборезов являются заусеницы, которые образуются в местах реза. Для их удаления применяют зеновку. Для резки труб большого диаметра (более 75 мм) применяют многороликовые цепные или хомутовые труборезы, которые удобны еще и тем, что имеют небольшой размах рукоятки.

Во многих случаях домашнего мастера выручит роликовый труборез для стальных труб

Цепной труборез применяют для труб из чугуна, керамики и бетона (небольшого диаметра), то есть, изготовленных из достаточно хрупких материалов. Резка осуществляется при помощи цепи с режущими роликами, которая стягивается вокруг трубы.

Цепной труборез применяют для резки труб из хрупких материалов: керамики, бетона, чугуна

В зависимости от принципа действия

Можно составить еще одну классификацию, если выделить труборезы по принципу действия – электрические, ручные, с пневматическим или гидравлическим приводом.

В быту чаще применяют ручные труборезы, приводимые в действие при помощи физической силы мастера. Эти приборы, обычно, достаточно простые, недорогие, не требуют от работающего особых навыков и квалификации.

Электрический труборез – удовольствие более дорогое, но и продуктивность его лучше. Он позволяет значительно сократить физические усилия, обладает высоким коэффициентом полезного действия, а стало быть, идеален для масштабных работ.

Стоит электрический труборез, естественно, дороже ручного, чаще всего используется мастерами-сантехниками, которым приходится резать трубы чуть ли не каждый день, а то и по несколько раз на дню

Видео: Как Распилить Трубу Вдоль

Рис. 4 Как вырезать заготовку самодельной машиной

Другие варианты

Хорошим вариантом для создания шаблона является использование трубы большего диаметра для маркировки короткого участка, направляющая кромка которого предварительно обрезана под прямым углом. После маркировки детали поместите ее на отрезанную трубу, а затем пометьте ее поверхность фломастером или ручкой. Второй метод заключается в жестком закреплении шаблона на заготовке с помощью клиньев или зажимов, за которым следует острый металлический диск с небольшим давлением на боковой поверхности части шаблона.

Чтобы не разрезать металлические трубы или лист железа на глазах, некоторые домашние строители используют шлифовальные машины для изготовления изделий домашнего изготовления, жестко фиксируя их на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный равномерный разрез детали, расположенной под диском, если металлические направляющие закреплены на станине станка, при наложении на них заготовки можно получить любой желаемый угол резания.

Рис. 5 Работа с толстостенным наймом

Резка труб большого диаметра

Металлический профиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм) можно использовать тонкие диски размером около 1 мм, то для резки толстостенного металла берут 2 мм. Дисковые круги. Соответственно, удобнее резать толстые стены диском большого диаметра с помощью мощной строительной шлифовальной машины большого размера. Бытовым приборам не хватает мощности для быстрой работы, а их маленькие диски быстро шлифуются.

При выполнении работ они руководствуются следующими правилами:

1. При резке тяжелых труб их следует размещать на плоской поверхности или на низких опорах, чтобы при резке последней секции она не меняла своего положения или не падала, не позволяя режущему инструменту сжимать его стенки.
2. Если поверхность плоская, каждая грань полностью обрезана, поворачивая деталь, с неравномерной поддержкой, последние перемычки слегка не отрезаются, что позволяет разделить заготовку под собственным весом, после чего выступающая область раздавливается.
3. При работе с шлифмашинкой для резки тяжелых металлических элементов необходимо использовать защитное покрытие. Вероятность расслоения диска на отдельные элементы слишком высока.

Резка при покупке

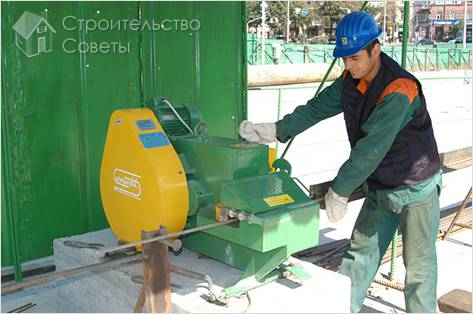

Если вы покупаете арматуру в магазине или на складе в небольшом количестве, попросите рабочих нарезать ее на отрезки необходимой вам длины прямо там. Обычно такую услугу (платно или бесплатно) предоставляют многие продавцы, стремясь завлечь к себе как можно больше покупателей, так как резать арматуру таким «способом» намного выгоднее:

• вам не придется искать машину и перевозить длинные стержни арматуры;
• арматура на вашу строительную площадку прибудет уже нарезанной на части нужной длины, и вы сможете сразу приступить к работе с ней;
• вам не потребуется самому выполнять резку арматуры и искать для этого необходимый инструмент.

Только не забудьте заранее подсчитать количество и длину необходимых вам арматурных стержней.

Основные этапы работ

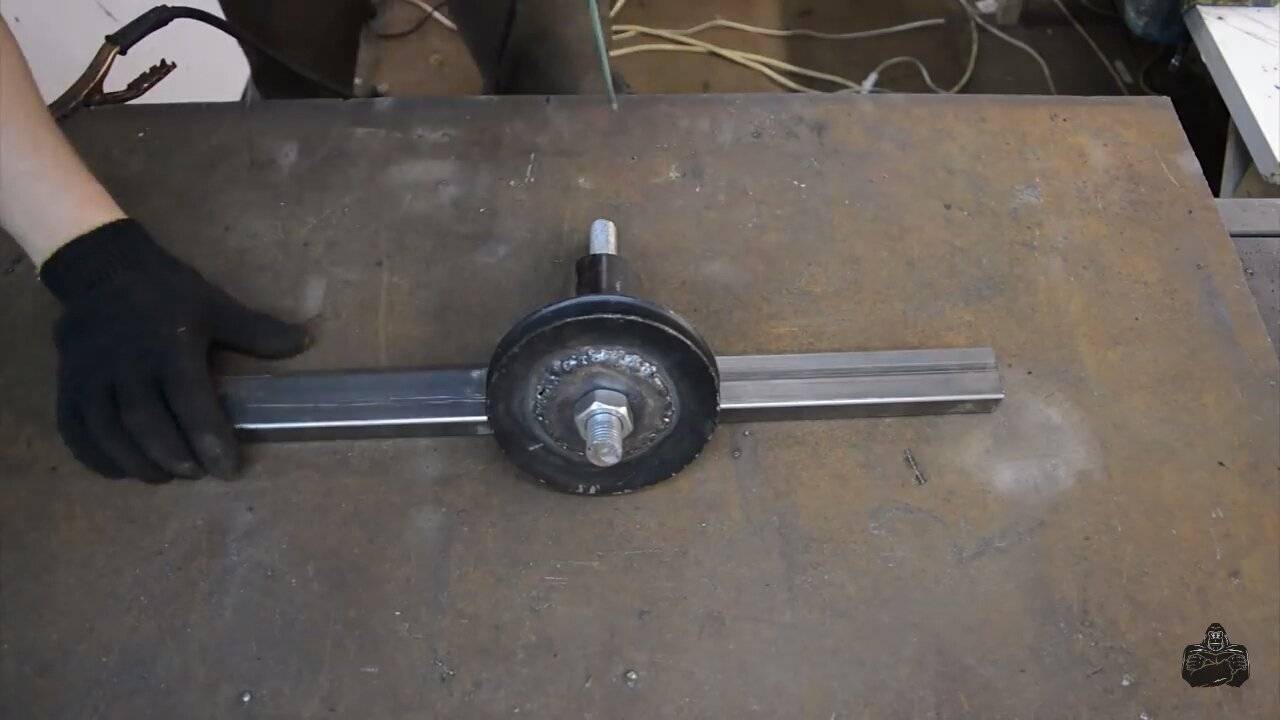

К металлической пластине привариваем уголок, расположив его строго по центру основания. По краям уголка нужно приварить кусочки шпильки, на которых будут находиться подшипники.

Из кусков шпильки и гаек автор изготавливает небольшую стойку. К ней крепится самодельный держатель для маркера. Изготовить его можно из обычной гайки, в которой нужно просверлить отверстие для фиксирующего винта.

Далее к основанию приспособления необходимо приварить направляющую для регулируемого упора. Чтобы сделать упор, автор приварил к круглой трубе кусок металлической пластины.

В основании сверлим отверстия для крепления самоделки к столу. Потом красим все детали и приступаем к сборке. В держатель устанавливаем маркер, с помощью которого будет выполняться разметка.

Как сделать приспособу для быстрой разметки круглых труб, можно посмотреть на видео. Идеей поделился автор YouTube канала Dr.Hacker.
