Фреза по дереву для дрели виды и особенности применения

Предназначение разных видов

Чтобы обработать древесину, существует множество инструментов. Различные станки, лобзик, шлифовальные приборы — это обусловлено различной спецификацией материалов и сложностью процедуры. Среди наконечников для дрели различают следующие виды.

  1. Калевочные – его применяют при округлении углов и их шлифовке.
  2. V-образные применяют для одноименного выреза и создания паза на деревянном полотне. Также можно применить для создания надписи или узора. Кроме этого, фреза выполняет обработку кромки.

  3. Дисковые незаменимы при создании канавок, пазов и выемок любой глубины.
  4. Фальцевые похожи на дисковые, но предоставляют большую свободу действия. Их часто применяют для вырезания паза под стекло.
  5. Галтельные – для создания полукруглых канавок на торцах заготовки, оснащаются специальным опорным подшипником. Применяются при изготовлении мебельных реек.
  6. Шиповые – оснащенная режущей кромкой насадка, сделанная в виде обратного шипа. Используется для проделывания пазов в виде ласточкиного хвоста. Прекрасно подходит для создания скрытых соединений.

    Фреза по дереву пазо-шиповая

  7. Цилиндрические – при помощи такой насадки обрабатывается плоская поверхность деревянных деталей. При изготовлении деталь оснащается прямыми или винтовыми лезвиями.

Конечно, такие насадки не всегда способны заменить собой полноценный станок или тот же лобзик, но удовлетворить разовую необходимость вполне способны.

Выбор фрез по дереву для дрели

При выборе насадок важны их параметры. Насадки бывают не только разных видов, но еще и отличаются видами материалов, которые планируется ними обрабатывать. К ряду основных критерий выбора фрезерных насадок относятся:

  1. Размер изделия, что зависит от поставленной технологической задачи
  2. Форма режущих ножей, от которых зависит получение конечного результата
  3. Угол заточки
  4. Материал производства, который влияет не только на возможности насадки, но еще и срок их службы
  5. Предназначение. Насадки могут применяться для обработки не только древесных материалов, но и для металлов, пластика и различных видов природного камня.

Выбирая изделие, необходимо обратить внимание на производителя, но если планируется применение рассматриваемых насадок на дрели, то целесообразно покупать фрезы из недорогостоящих изделий

Конструктивные особенности

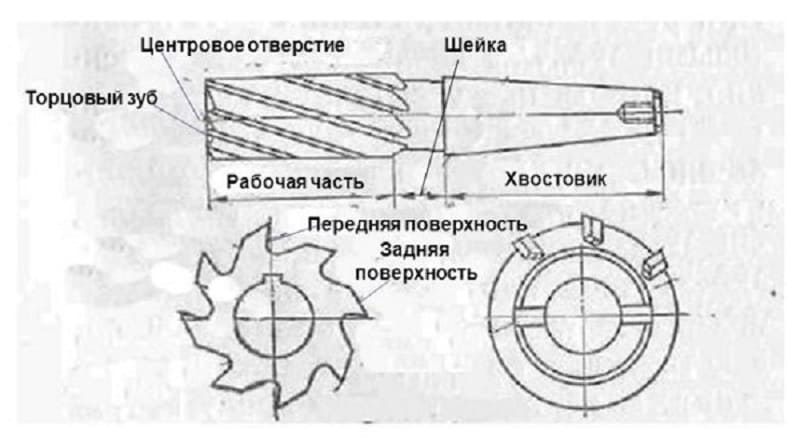

Конструкция любой насадки для фрезера включает в себя два основных элемента: хвостовик и рабочую часть.

  • Хвостовик позволяет фиксировать фрезу в патроне используемого оборудования. По своему конструктивному исполнению хвостовик инструмента для ручного фрезера может иметь цилиндрическую и коническую форму, кроме того, на хвостовике нередко выполняется лыска, которая предотвращает его проскальзывание в патроне оборудования. Помимо надежного крепления в патроне ручного фрезера, хвостовик также обеспечивает проникновение инструмента в обрабатываемый материал на требуемую глубину. На хвостовиках отдельных моделей устанавливается подшипник, который выступает в роли упора, огибающего шаблон в процессе обработки. Благодаря использованию такой конструкции, кромке обрабатываемой с помощью ручного фрезера детали придается требуемая конфигурация, а само приспособление, подшипник в котором легко заменить, подвергается минимальному износу. Кроме того, такая насадка, оснащенная подшипником, не нуждается в установке на ручной фрезер копировального кольца, что значительно упрощает работу.
  • Рабочая часть инструмента для фрезерного станка ручного типа выполняет основную работу – определяет форму и качественные характеристики обрабатываемой поверхности. Данный элемент имеет монолитную конструкцию (полностью изготавливается из быстрорежущей стали) либо оснащается сменными наборными дисками, закрепляемыми на центральной оси. Второй вариант конструктивного исполнения отличается более высокой стоимостью, но является более практичным, так как позволяет, используя один хвостовик, создавать на его основе инструменты с различной конфигурацией рабочей части (так называемые фрезы насадные).

Конструкция фрез с твердосплавными пластинами

По материалу изготовления инструменты для ручных фрезеров делятся на два основных типа.

  • Фрезы, изготавливаемые из быстрорежущих сталей, обозначаются маркировкой HSS. Инструменты из такого материала хорошо демонстрируют себя при обработке ручным фрезером мягкой древесины, но при работе с древесиной твердых пород они быстро перегреваются и тупятся. Большим преимуществом фрез данного типа, кроме всего прочего, является невысокая стоимость.
  • Инструменты для фрезерного станка по дереву могут иметь режущую часть, изготовленную из твердосплавных пластин. Узнать такие изделия, которые используются преимущественно для обработки твердой древесины, можно по обозначению HM. Несмотря на то, что они медленнее изнашиваются, при их использовании для обработки мягкой древесины достаточно сложно получить рез высокого качества. Фрезерование при этом следует выполнять на более медленной скорости, чем при использовании фрез из быстрорежущих сталей.

Фрезы из быстрорежущих сталей

Фрезы по дереву для ручного фрезера также различаются формой заточки своих режущих зубьев, которая может быть прямой или винтовой. Инструменты, режущие зубья которых имеют прямую форму, хотя и являются более простыми в обслуживании, но быстрее тупятся. Кроме того, при использовании таких фрез для обработки древесины с разнородной структурой на ней могут возникать сколы и выщерблины.

Получить практически идеальную отфрезерованную поверхность позволяют инструменты для ручного фрезера, режущие зубья которых располагаются по винтовой линии. Между тем использование таких фрез связано с определенными сложностями, которые заключаются в том, что для заточки необходимо использовать специальное оборудование, поэтому, если они утрачивают свои режущие свойства, их чаще всего просто заменяют на новые.

Важен также угол, под которым затачивается рабочая кромка. Такой угол, значение которого выбирается в зависимости от характеристик обрабатываемого материала, как правило, не превышает 90°. Конструкция режущей кромки, кроме передней и задней затыловочной поверхностей, включает в себя и достаточно сложную по конфигурации поверхность, которая отвечает за эффективный отвод стружки из зоны обработки. Следует иметь в виду, что без правильно сформированного стружколома скоростное фрезерование выполнить не получится.

Углы заточки концевых фрез

Наборные фрезерные инструменты (фрезы насадные) нередко выполняют с двойной заточкой режущей части, что позволяет в два раза увеличить их рабочий ресурс. После того как один из рабочих элементов, из которых состоит режущая часть, затупляется, его просто переворачивают на 180°. Между тем рабочие фрезерные насадки с двойной заточкой из-за особенностей своей конструкции не могут выполняться в сложной конфигурации, что значительно снижает эффективность их использования и, соответственно, качество результата обработки.

Фрезы по металлу, закаленной и нержавеющей стали, алюминию, чугуну

Каждая насечка фрезы имеет свою цифровую маркировку: 2, 3, 6, 10, 11. Фрезы с хвостовиком подходят как для бормашинок, прямых шлифовальных машин. Фрезы цилиндрической формы заменяют шарошки по металлу на керамической связке.

Форма насечки борфрез твердосплавных фирмы Klingspor

  • Насечка тип 2 — стандартные зубья с хорошими характеристиками для общего применения, в.ч. по металлу, титану.
  • Насечка тип 3 по алюминию — высокая эффективность и редуцированное забивание фрезы во время обработки мягких материалов, которые дают длинную стружку. Например: алюминий, латунь, медь, цинк, пластмасса.
  • Насечка тип 6 основная (крестообразные зубья для общего применения) — по высоколегированной, углеродистой стали, металлу, серому и белому чугуну — твердосплавные борфрезы с крестообразными (разнонаправленными) зубьями обеспечивают высокую производительность резания, низкую вибрацию и высокую стойкость.
  • Насечка тип 10 — для обработки стали со значительно более высокой производительность резания по сравнению со стандартным зубьями.
  • Насечка тип 11 — оптимизированная насечка для обработки аустенитных, нержавеющих и кислотостойких нержавеющих сталей; значительно высокая производительность резания по сравнению с стандартной зубчатой насечкой.

Выберите подходящую форму, тип насечки, размер и направьте в наш адрес Абразивкомплект. Бесплатная доставка до терминала транспортной компании в Москве, Санкт-Петербурге, Екатеринбурге с дальнейшей отправкой в города России.

Борфрезы твердосплавные серии HF в наборе

40 борфрез в пластиковом боксе с прозрачным стеклом. По два экземпляра популярных форм (B, C, F, G, L) в разных размерах с универсальными зубьями № 6.

Цена от: 84037 руб. Производитель: KlingsporАртикулы

5 твердосплавных борфрез в пластиковом боксе. В комплект входят фрезы 295610, 295753, 295859, 295925, 296010 с универсальными зубьями № 6.

Цена от: 2032 руб. Производитель: KlingsporАртикулы

Борфрезы твердосплавные серии HF в индивидуальной упаковке

Цилиндрическая борфреза HF 100 A, торец без зубьев. Универсальное применение для обработки поверхности. Диаметр головки: 3 — 16 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Цилиндрическая борфреза HF 100 B, торец с зубьями, для обработки внутренних контуров. Диаметр головки 3 — 16 мм.

Цена от: 753 руб. Производитель: KlingsporАртикулы

Сфероцилиндрическая борфреза HF 100 C для обработки плоскостей, контуров и радиусов. Диаметр головки 3 — 16 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Сферическая борфреза HF 100 D для обработки контуров, а также для удаления заусенцев из внутренних стенок отверстий. Подходит для фрезерования труднодоступных мест. Диаметр головки 3 — 16 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Эллипсоидальная борфреза HF 100 E с перекрестными зубьями для общего применения. Диаметр головки 3 — 16 мм.

Цена от: 684 руб. Производитель: KlingsporАртикулы

Гиперболическая борфреза HF 100 F оправка с шаровым сечением для обработки узких форм предметов. Диаметр головки: 3 — 16 мм.

Гиперболическая борфреза HF 100 G с острым концом для обработки острых углов. Диаметр головки 3 — 16 мм.

Пламевидная борфреза HF 100 H для общего применения. Диаметр головки 3 — 16 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Коническая борфреза HF 100 J имеет угол 60° для обработки клиновидных пазов. Диаметр головки 3 — 16 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Коническая борфреза HF 100 K имеет угол 90° для обработки клиновидных пазов. Диаметр головки 3 — 16 мм.

Цена от: 684 руб. Производитель: KlingsporАртикулы

Сфероконическая борфреза HF 100 L для обработки труднодоступных мест. Диаметр головки 3 — 6 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Остроконическая борфреза HF 100 M для обработки конструкции моделей, фрезерования изменяющихся диаметров. Размер головки 3 — 16 мм.

Цена от: 685 руб. Производитель: KlingsporАртикулы

Борфреза HF 100 N в форме хвоста ласточки для обработки конических профилей. Диаметр головки 3 — 6 мм.

Цена от: 709 руб. Производитель: KlingsporАртикулы

Справочная информация по фрезам

В таблице представлена справочная информация о твердосплавных борфрезах и условиях их использования.

* Компания-производитель оставляет за собой право на изменение комплектации и места производства товара без уведомления! Указанная информация не является публичной офертой.

Похожие материалы:

Обзор насадок на дрель по дереву: сверла и коронки

Сверление отверстий – основная функция дрели, для осуществления которой предусмотрен огромный выбор съемных приспособлений, представленных в единичном виде или в форме целых наборов. Самые распространенные виды насадок, используемых для этих целей:

  • сверла Форстнера;
  • коронки;
  • перьевые сверла.

Статья по теме:

Сверло Форстнера имеет широкие режущие поверхности, расположенные по бокам. Для центровки этого наконечника предусмотрено острие. Такой тип насадки применяется для формирования в древесине отверстий среднего и малого размера. При этом наконечник не проходит через материал насквозь. Наличие острия позволяет добиться высокой точности при создании отверстий для монтажа петель.

Перьевые сверла предназначены для выполнения широких отверстий, диаметр которых может достигать 6 см. Эти насадки дают возможность установить фурнитуру в плитных материалах из дерева и даже в массиве. Подобные сверла оснащены широкими боковыми перьями и центрирующим острием. Благодаря такой конструкции с плоской формой выемка получается точной, при этом глубина отверстия ограничивается.

Сверло Форстнера на дрель подходит для создания маленьких и средних отверстий в древесине

Коронки – насадки со сложной конструкцией, предназначенные для выборки материала. Режущая поверхность этих наконечников имеет характерный профиль, она широкая и обладает высоким запасом прочности. Коронки работают по принципу резца, а в некоторых случаях – нескольких резцов. Их применяют для создания отверстий, диаметр которых может достигать 10 см. В центре наконечника установлено сверло. С его помощью задается первое отверстие, которое центрирует и направляет насадку. Коронки могут использоваться не только на дереве (ДВП, ДСП, массив), но и на металле, а также бетоне.

В зависимости от конфигурации сверла могут применяться в качестве насадок на дрель для бетона, дерева и металла. Наконечники с высоким запасом прочности называются победитовыми. Эта группа приспособлений включает насадки, предназначенные для ударного и вибрационного оборудования.

Безопасность при работе

  • После каждого этапа работы проверяйте фиксацию, или просто подтягивайте патрон с помощью ключа.
  • Дрель не оснащена защитным экраном (в отличие от ручного фрезера), поэтому работать следует в защитных очках и перчатках. Одежда со свободным рукавом недопустима.
  • Поскольку обороты небольшие, вибрации несбалансированной фрезы не сильно мешают. Однако при заточке кромок желательно выдерживать идеальную окружность. Ни один зуб не должен быть длиннее.
  • Дисковые фрезы с большой глубиной погружения на дрели использовать нельзя. При подклинивании инструмент просто вырвется из рук. Виноваты снова низкие обороты.

Как подготовить дрель к фрезеровке

Электродрель

С электродрелью возможно нельзя открыть полноценный столярный бизнес, но в домашней мастерской, часто просто необходимы разные фрезерные процедуры.

Начинают переустройство с места, куда будет вмонтирован электродвигатель.

Если нет старого стола, его можно сколотить из подручного материала – досок, фанеры. Для опорных ножек подойдут бруски. На столешнице делают выемку для установки прибора с направляющими. Понадобится вырезать пилой полукруглый паз, просверлить насквозь окружности для крепления опорного листа.

После постройки стола понадобится:

  • электроприбор;
  • маленькая фреза для пробы;
  • патрон;
  • листы ДСП.

Дрель хомутами крепят к стойке из ДСП. Фрезу устанавливают на вал. Лифтом послужит каретка электроинструмента с основным корпусом. Стойку и ограничительную площадку соединяют под прямым углом. Нож должен выходить за пределы основания.

Оборудование для работы с фрезами по дереву

Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:

  • в обычную дрель;
  • фрезерный станок (фрезер);
  • промышленное оборудование.

Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.

Дрель

Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.

Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).

Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.

Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.

При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.

Фрезер

Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:

  • сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
  • врезать фурнитуру, замки, петли;
  • формировать объемные формы на плоских поверхностях (декорирование);
  • вырезать деревянные заготовки, имеющие сложную конфигурацию.

Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.

Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».

Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.

Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.

У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.

Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).

Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)

Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.

Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.

Конструкция

Конструкция фрез для дрели классическая. На цилиндрический хвостовик установлена режущая часть, оснащенная обрабатывающими лезвиями. В зависимости от их расположения и формы выделяют торцевые, пазовые и фасонные модели, используемые в соответствующих видах работ.

Хвостовики современной оснастки имеют диаметр до 8 мм, что позволяет их устанавливать в большинство патронов. Исключение могут составить только самые маленькие модели электроинструмента. Для них подойдут фрезы по дереву для бормашины. Использование шуруповерта также допустимо, но следует иметь в виду низкое число оборотов его шпинделя. Он вряд ли сможет обеспечить качественное фрезерование и использование инструментов с большим диаметром режущей части.

4 совета профессионалов:

  1. Рационально приобретать набор фрез. При необходимости его можно дополнить недостающими моделями.
  2. Насадка с улучшенной заточкой головки полезна при обработке, требующей максимальной чистоты поверхности и максимальной длины стружки.
  3. Обычная заточка изделия способствует максимальному использованию профиля зуба, получению очень длинной стружки.
  4. У укрупненной заточке оснастки увеличенный профиль зуба, что способствует быстрому снятию слоя.

Многие интересуются, какими борфрезами резать кулоны из дерева. Комплект зависит от замысла барельефной или контурной резки, ведь фрезер не подходит для трехгранно-выемчатой работы по дереву.

В наборе должны быть насадки:

  • отрезные и сверлильные.
  • с крупными насечками или зубьями,
  • шариковой формы,
  • для шлифовки и полировки,

Изготовление приспособления для фрезеровки дрелью

Без раскачки приступаем к работе. Укладываем доску-заготовку на ровное основание. Закрепляем хвостовик кругового сверла в патроне дрели и вырезаем друг за другом два круга требуемого диаметра (100-120 мм).

Насаживаем по очереди каждый из вырезанных кругов на оправку, закрепляем в патроне дрели, включаем ее и с помощью наждачной бумаги шлифуем образующие деревянных дисков.

Закрепляем круги с помощью струбцин к надежному основанию и посредством корончатого сверла высверливаем в их центре отверстие диаметром, равным размеру части корпуса дрели, примыкающей к шпинделю (около 50 мм).

Также обрабатываем полученные отверстия наждачной бумагой.

Другое отверстие делаем под шейку дрели.

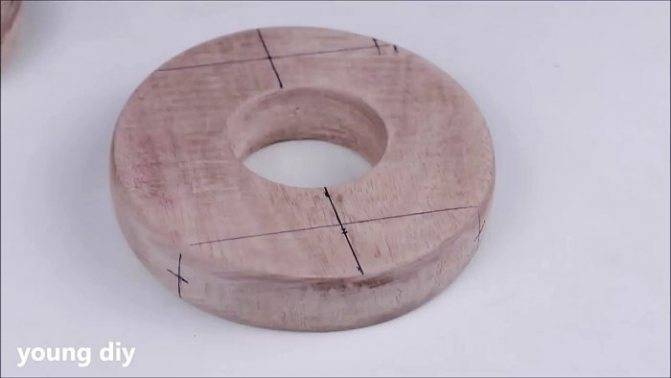

Один из дисков размечаем так, чтобы получились четыре одинаковых выреза, симметрично расположенных по окружности.

Причем вырезы должны быть ограничены перпендикулярами, пересекающимися не в центре круга. Отмеченные элементы вырезаем ножовкой по металлу.

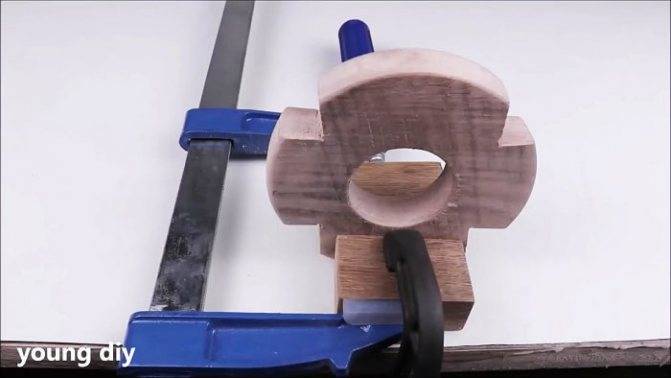

Закрепляем круг с вырезами «на ребро» струбцинами и на горизонтальных полках высверливаем последовательно углубления под гайки и, как их продолжение, сквозные отверстия под стягивающие болты, соответственно, с помощью перового и спирального сверла.

Далее разрезаем ножовкой по металлу данную заготовку на две симметричные части (половинки).

С помощью пары одинаковых брусочков необходимой высоты и сечения, а также соответствующей разметки, соединяем посредством шурупов с вторым кругом.

Предварительно половинки круга с вырезами стягиваем болтами и гайками. Все головки используемых метизов крепим заподлицо.

Верх:

Низ:

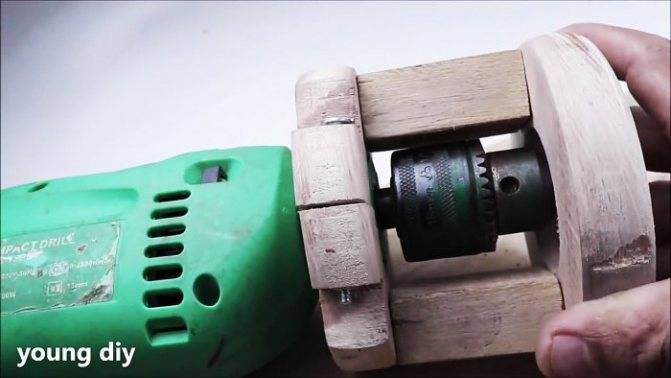

Остается лишь закрепить, только что собранное нами приспособление, на дрели, а в ее патроне – фрезерную головку, и можно выполнять легко и просто любые фигурные пазы в деревянных деталях.

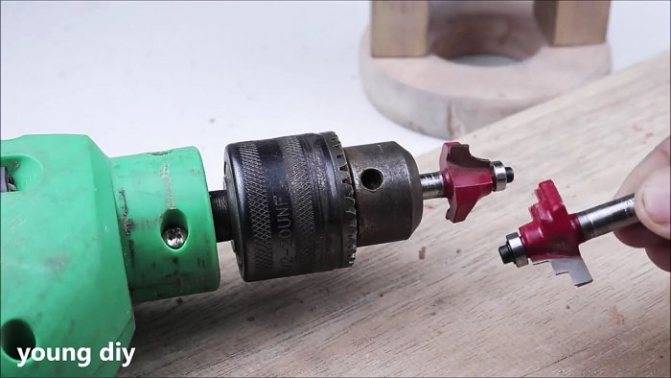

Вставляем фрезу в патрон.

Одеваем приспособление.

И фрезеруем.

Фреза может быть разной.

Классификация

В соответствии с общепринятой классификацией для обработки дерева применяют фрезы форм, отраженных в таблице.

Виды фрез по деревуОсновные виды работ
ТорцевыеОбработка торцевых поверхностей
КонусообразныеОбработка любых пород дерева под разными углами
V-образныеГравировка надписей, снятие фасок под углом 45° и выполнение V-образных пазов
ДисковыеВыполнение горизонтальных пазов различных размеров для отрезных работ
ПрофильныеДекорирование изделий
ФальцевыеФрезеровка четвертей
КалевочныеСкругление кромок
Ласточкино гнездоВыполнение шиповых соединений различного вида
ФигирейныеОбработка кромок филеночных деталей
ГалтельныеСоздание галтелей (желобков) на кромках изделий

Существуют разнообразные подвиды, отличающиеся по конструкции, форме лезвий, применению.

Так, с помощью шарового (шарообразного или сферического с круглой головкой) инструмента можно выполнять художественную резьбу по дереву. Есть изделия специального назначения, применяемые для резки ламината, деталей мебели, ручек, поручней.

Комбинированный вид представляет собой комбинацию пазовой фрезы и шиповой, применяется для сращивания досок.

Погружные инструменты применяют для фрезеровки пазов. Для получения аккуратных пазов выпускают модели с удлиненным хвостовиком.

Выбор фрезы для дрели

В принципе, насадки для фрезерования дрелью ничем не отличаются от обычных, они даже не выделяются в отдельный класс. Поскольку работа с металлом для фрезера из ручной дрели невозможна, рассмотрим разновидности фрез по дереву.

Любая фреза состоит из двух частей: хвостовик и режущий наконечник. Стержень, который закрепляется в патроне, изготавливается из мягкой стали, чтобы не разрушиться при вибрации. А вот для режущей кромки применяются твердые, но хрупкие сорта стали. Конструкция может быть разборной: наконечники меняются на хвостовике при смене режима работы.

Такой тип насадки лучше не использовать, дрель и так не слишком надежно ее удерживает. В продаже достаточно много цельных экземпляров.

Основные типы фрез представлены на иллюстрации:

  • Галтельные придают кромке выемку с внутренним радиусом, или проделывают симметричный паз в плоской поверхности. Используются только с направляющими.
  • Калевочные фрезы могут обрабатывать комку так же, как и галтельные, но работать с ними удобнее. На внешней части хвостовика имеется опорный подшипник, благодаря которому фреза может работать по шаблону (в том числе и круглой формы). Дрель удерживается в руках, сохраняя вертикальность.

Режущая кромка бывает как с внутренним, так и с внешним диаметром.

  • Пазовые классические наконечники имеют узкую специализацию – проделывание технологических «щелей» для скрепления деталей между собой. Выполняются в виде цилиндра (прямые), или в форме ласточкиного хвоста (конструкционные). В таких пазах соединение будет намного крепче.
  • Обработка кромки с целью срезания любых неровностей выполняется прямой кромочной фрезой. Эта насадка может работать как с подшипником на хвостовике, так и без него. Во втором случае направляющая дрели должна «скользить» по шаблону: например, правило, закрепленное на доске с помощью струбцин.
  • Конусная кромочная фреза выполняет срез под заданным углом. Такую работу можно выполнить и прямой фрезой, но тогда направляющая для дрели должна иметь поворотные узлы.

Более сложные фрезы использовать на дрели нежелательно, поскольку малые обороты подразумевают на слишком гладкую поверхность после обработки. Придется шлифовать их с помощью того же электроинструмента.

Как подготовить дрель к фрезеровке

Электродрель

С электродрелью возможно нельзя открыть полноценный столярный бизнес, но в домашней мастерской, часто просто необходимы разные фрезерные процедуры.

Начинают переустройство с места, куда будет вмонтирован электродвигатель.

Если нет старого стола, его можно сколотить из подручного материала – досок, фанеры. Для опорных ножек подойдут бруски. На столешнице делают выемку для установки прибора с направляющими. Понадобится вырезать пилой полукруглый паз, просверлить насквозь окружности для крепления опорного листа.

После постройки стола понадобится:

  • электроприбор;
  • маленькая фреза для пробы;
  • патрон;
  • листы ДСП.

Дрель хомутами крепят к стойке из ДСП. Фрезу устанавливают на вал. Лифтом послужит каретка электроинструмента с основным корпусом. Стойку и ограничительную площадку соединяют под прямым углом. Нож должен выходить за пределы основания.

Вертикальный фрез изготовление своими руками

Работать дрелью, в патроне которой установлена такая насадка, достаточно сложно, а получить чистовой результат практически невозможно. Если под рукой отсутствует фрезерный станок, но при этом необходимо воспользоваться фрезерной насадкой для выполнения черновых работ, то подойдет обычная дрель. Для этого ее рекомендуется зафиксировать в вертикальном положении, и надежно закрепить.

Это интересно! Чтобы иметь возможность регулировать обороты вращения патрона инструмента, рекомендуется воспользоваться регулятором напряжения.


Фрезерный самодельный станок

Для того чтобы произвести черновую обработку древесины, понадобится соответствующий набор фрез по дереву, а также самодельный станок из дрели, который можно сделать своими руками. Изготовление установки не требует никаких навыков и знаний, и в каждом индивидуальном случае конструкция может отличаться. Главное правило такой установки — это надежное закрепление инструмента.

Чтобы изготовить самодельный фрезерный станок из дрели своими руками, понадобится произвести ряд следующих действий:

  1. Изготавливается стол, для чего понадобится древесина. Количество необходимой древесины для изготовления стола зависит от размеров будущего устройства
  2. Создание площадки с ограничителем. В этой площадке будет фиксироваться дрель, и перемещаться при помощи соответствующих направляющих. Для изготовления площадки можно использовать ДСП и стальные трубки
  3. Установка инструмента на площадку. Для закрепления инструмента нужно использовать стальные пластины и резьбовые соединители в виде болтов и гаек
  4. Изготовление ручки, посредством которой происходит перемещение инструмента по вертикали вверх и вниз


Станок самодельный для фрезерования древесины

Станок фрезеровочный из дрели готов к работе. Можно устанавливать соответствующие фрезы в патрон, и приступать к его испытанию

Не забывайте, что производить работы нужно с особой осторожностью, так как малейшее неверное движение, и инструмент может вырвать с конструкции установки

https://youtube.com/watch?v=9pOYXe5HhWo%3F

Если сооруженное устройство своими руками пройдет первое испытание, то можно изготовить к нему пульт управления для облегчения работы. Такой инструмент имеет одно существенное преимущество — его можно использовать как для фрезерования, так и для сверления. В любой момент дрель можно извлечь, и воспользоваться ею вне конструкции. Не забывайте о негативном влиянии на дрель при работе насадками, что очень снижает срок службы инструмента.

Публикации по теме

Коронки по металлу на дрель их разновидности и конструктивные характеристики

Гибкий вал на дрель конструкция применение и изготовление

Очистка металла от ржавчины — всевозможные способы, средства и варианты

Диски по дереву на болгарку — виды, особенности и применение

Принцип расчета

Например, имеется прямая фреза на 16 мм и копировальная втулка диаметром 30 мм. Требуется выполнить вертикальные отверстия под круглые верстачные упоры диаметром 21 мм. Подставив значения в формулу, находим размер вырезаемой в шаблоне окружности:

D = 21 + 30 – 16 = 35 (мм).

Нанесите на фанеру разметку и сделайте отверстие перовым сверлом соответствующего диаметра.

Отшлифуйте края и поверхности наждачной бумагой.

Используйте один кусок фанеры сразу для нескольких шаблонов. Только не забывайте подписывать отверстия, указывая калибр применяемой фрезы и диаметр вырезаемой окружности.

Насадки на дрель для резки металла

Изделия данной категории эффективны при разрезании листов различного типа и толщины. Насадка на дрель для резки металла незаменима в случае разделения гладких и профилированных плоскостей. Представляет собой своеобразные ножницы, которыми удобно обрабатывать как прочную сталь, так и довольно податливый алюминий. Применяться насадка на дрель для резки металла может при необходимости работы с пластиком и поликарбонатом.

Подобные приспособления целесообразно использовать при обработке кровельных материалов. Применение насадки позволяет аккуратно разделять металлочерепицу и профнастил без деформации и образования неровных краев. С ее помощью можно проделать в листовом металле аккуратное круглое отверстие либо выполнить художественную резку.

Параметры выбора

При выборе того или иного способа фрезерования дерева, в первую очередь следует обратить внимание на возможность установки фрезерной насадки на дрель. Для этого электроинструмент должен иметь цилиндрическую шейку, в продолжении которой установлен патрон

При отсутствии таковой, не рекомендуется использовать конкретную модель дрели для фрезерования. Если на специализированное приспособление для дрели, предназначенное для фрезерования, установлено, то можно выбирать фрезы. В первую очередь следует обратить внимание на вид работ. Фрезерный инструмент не является универсальным, поэтому для каждой операции потребуется своя модель оснастки. Диаметр хвостовика должен обеспечивать возможность зажима в конкретном патроне дрели. Не рекомендуется применять крупные фрезы, так как они могут потребовать значительной мощности шпинделя.

Также необходимо учесть режимы обработки. Многие инструменты для дерева требуют высокого числа оборотов, недостижимого для дрелей. Следует помнить, что любая электродрель не рассчитана на длительные нагрузки. Поэтому не рекомендуется прикладывать к ней большие усилия, и выполнять работы непрерывно, в течение длительного времени.

https://met-all.org/oborudovanie/prochee/freza-po-derevu-dlya-dreli.html https://mysku.ru/blog/ebay/52250.html https://moiinstrumentu.ru/freza-po-derevu-dlja-dreli-vidy-i-osobennosti-primenenija.html https://stankiexpert.ru/tehnologicheskaya-osnastka/instrument/freza-po-derevu-dlya-dreli.html

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
