Гибкий вал на дрель конструкция применение и изготовление

Информация для рыбаков

Угловой переходник на шуруповерт предназначен не только для закручивания саморезов и винтов, но и широко применяется рыбаками. Адаптер для ледоруба под шуруповерт помогает в бурении «лунок».

Использование насадки, которая позволяет вращать ледоруб шуруповертом, дает любителю рыбной охоты следующие преимущества:

несложное бурение льда;
достаточное количество лунок за небольшой отрезок времени;
при разрядке шуруповерта, ледорубом можно управлять вручную;
незначительный шум;
переходник для ледоруба под шуруповерт компактен и удобен.

Основное назначение устройства заключается в передаче вращений с электроприбора на ледоруб. Большинство современных переходников оснащено специальной ручкой для надёжного удерживания инструмента. Конструкция у адаптеров разная, самый простой представляет собой втулку, выполненную из металла. При более усложненной конструкции переходник одним концом прикрепляется к шнековой части бура, а другим – к патрону.

Установить адаптер для ледоруба под шуруповерт не составит особого труда:

откручиваем болт, который соединяет обе части бура;
на месте «верхушки» бура монтируем адаптер;
шестигранный хвостовик фиксируется в патрон шуруповерта.

Некоторые недостатки адаптеров для ледорубов под шуруповерт все-таки присутствуют. Для продолжительной и продуктивной работы инструмента необходим мощный заряд. Как правило, для бурения льда используют шуруповерты 18 вольт и вращающимся моментом до 70 нм. К сожалению, не все аккумуляторы работают исправно при низких температурах. Необходимо позаботиться о дополнительных батареях, которые следует держать в тепле. Рыбакам нужен более мощный инструмент, который стоит немалых затрат.

Выходом из ситуации послужит использование переходника с редуктором (комплект из шестеренок, которые расположены в картере, предназначен для регулировки скорости вращения валов). Этот элемент позволит использовать для процесса бурения недорогой шуроповерт. Редуктор возьмет на себя часть нагрузки с патрона и механизма инструмента, а также поможет сэкономить заряд аккумулятора прибора.

О том, как сделать адаптер ледобура под шуруповерт, смотрите в следующем видео.

Let’s block ads! (Why?)

Гибкий вал для гравера или дрели

Всем привет. Быстрообзор гибкого вала, который можно приобрести отдельно для гравера или дрели.

Я уже писал про то, как и для чего использовал мощный гравер на 400Вт

И про самодельную стойку для гравера/дрели.

Ничего сложного в изготовлении стойки нет, фактически можно заменить куском доски/фанеры и хомутом для труб из хозмага. Диаметры: 60 и 35 мм

Можно использовать специальные тиски-зажим, цена вопроса $10

Одно из назначений подобной стойки — удерживать дрель при работе с гибким валом.

Несколько слов про гибкий вал для гравера

Подходит для мощных граверов и дрелей, предназначен для монтажа в кулачковый патрон. Длина около метра, сделан качественно — металл, ручка алюминий, на вал на подшипниках. В ручке есть небольшой ключевой патрон для зажима насадок с хвостовиком до 6 мм.

Вот информация

из лота:Материал ручки: Алюминий сплав Диаметр патрона: 6 мм Зажимаемый размер:0.5-6.5 мм Макс скорость: около 10000 р/м Ручка (Длина): 15 см Ручка (Диаметр): 26 мм Общая длина: 110 см

Изображение хвостовика вала, который зажимается в дрель или гравер

Обратите внимание на подшипник

Использовать можно как и гравер — с насадками или сверлами.

Итак, посылка пришла где-то за 12 дней — заказывал из наличия в РФ.

Причем, несмотря на маленькие размеры, пакет был увесистый.

Внутри пакета небольшой набор: гибкий удлинитель + патрон, а также ключ для затягивания патрона.

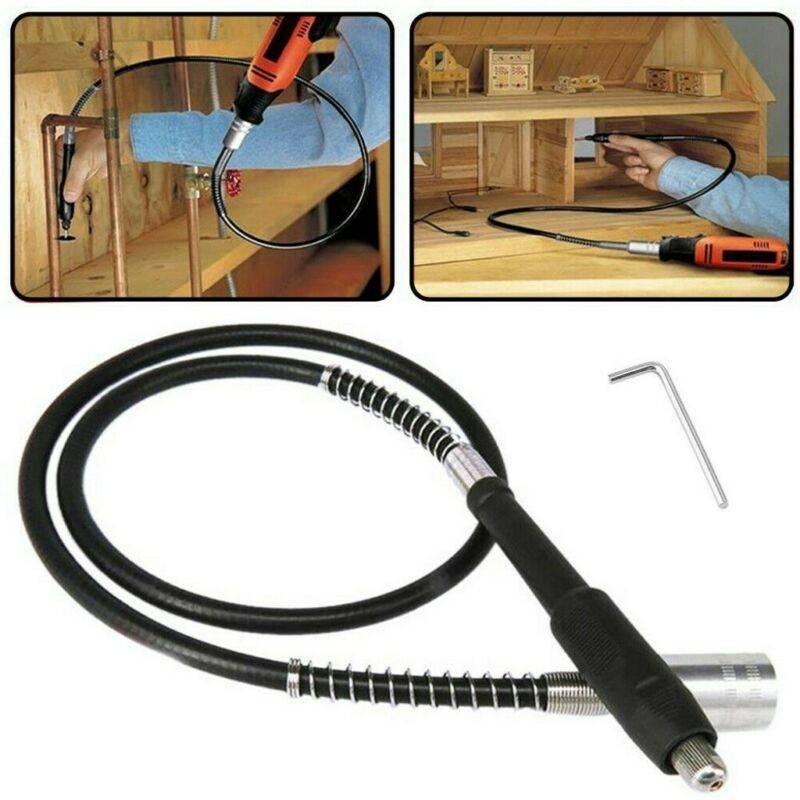

Внешний вид гибкого вала

В хвостовике действительно стоит подшипник.

На фото видно внутри стопорное кольцо и 608z подшипник

Рубашка — металлический гофрированный рукав

Ручка упакована в пакет отдельно.

Внешний вид ручки

Размер ручки около 15 см

Патрон кулачковый, до 6.0 мм

В ручке аналогично стоит 608z подшипник, а также вал с прорезью для установки гибкого удлинителя.

Присутствует уплотнительное кольцо на колпачке

При сборке смотрите, чтобы шлиц попал в паз.

Далее защелкивается с характерным звуком (на фото без колпачка для наглядности)

В сборе и перед установкой в держатель.

Порядок установки

Маленький лайф-хак.

Данный вал подойдет для использования с дрелью или шуруповертом с регулировкой оборотов и кулачковым патроном. Из минусов — нужно будет левой рукой (левой пяткой и т.п.) нажимать на курок инструмента.

Поэтому рекомендую посмотреть в сторону приспособы типа педальки. Зажим для дрели можно сделать типа такого или посмотреть вертикальную стойку.

Ну и в плане работы с гибким валом все нюансы повторяют работу с самим гравером. Берем ключ.

Ключ кстати универсальный — подходит и к граверу на 400Вт

Зажимаем инструмент и обрабатываем.

Я чаще всего использую для постобработки моделей

Очень удобно убирать «слоновью ногу», швы после склейки, дефекты печати и т.п.

Видео нет, но утащил две гифки из обзора summerman’a. Они максимально исчерпывающе описывают возможности данного гибкого вала.

По поводу выбора — я брал вот этот лот, но как я понял их на складе не так много осталось. Есть еще альтернативный лот, с аналогичной ценой, отличаются стоком на складе РФ

Из аксессуаров еще рекомендую обратить внимание на вертикальную стойку и специальные тиски-зажим для установки гравера или дрели

Если быть честным, то было бы дешевле

взять сразу комплект гравера 400Вт с гибким валом (это тип 5 в лоте). Но как говорится, поезд ушел.

Спасибо за просмотр!

Устройство гибкого вала

Многоволоконный трос из легированной стали помещен в гибкий корпус. Проволочные валы имеют несколько слоев оплетки с чередующимися направлениями по часовой стрелке и против нее – броню. С одной стороны приспособления закреплен хвостовик, такой, как на инструменте. Вторая заканчивается патроном. Под оболочкой находится смазка, уменьшающая трение и предотвращающая коррозию и попадание влаги. Для корпуса выбирают шланги из пластмасс и капрона, создают специальные – из конических втулок и витых по спирали лент.

Трос закреплен в корпусе через подшипники или втулки на концах, позволяющие ему свободно вращаться. Крутящий момент передается на хвостовик и через проволоку на закрепленный инструмент. Неподвижность наружной оболочки гибкого вала обеспечивается ее креплением к деталям корпуса.

Удобной работу делает ручка на валу, установленная со стороны свободного конца. В дорогих моделях на ней располагается кнопка, блокирующая от проворота при замене инструмента. В магазине можно выбрать любой гибкий вал. Цена на качественные насадки начинается от 2 000 рублей.

Гибкий вал на болгарку — это не сложно

Приветствую любителей помастерить, сегодня мы разберем, как установить гибкий вал от бормашины на болгарку. Это будет полезно для тех, у кого поломалась бормашина, и остался гибкий вал. Помимо всего прочего, мы получим довольно мощный инструмент, если сравнивать с распространенными китайскими и недорогими бормашинками . Такой инструмент будет с легкостью обрабатывать железо, но желательно, чтобы в болгарке имелась возможность регулировки оборотов. Если вас заинтересовала самоделка, предлагаю изучить проект более детально!

Список материалов:

— гибкий вал от бормашины ; — гайка и болт (по диаметру вала болгарки); — железные пластины; — болты и гайки.

Внимание!

При работе с гибким валом соблюдайте технику безопасности. В случае заклинивания насадки вал начинает закручиваться, что может привести к серьезной травме руки! Все происходит очень быстро и вы не успеете ничего сделать. Держите вал так, чтобы он не смог закрутиться вокруг руки.

Процесс изготовления самоделки:

Шаг первый. Муфта

Первым делом изготовим муфту, благодаря которой можно будет соединить тросик гибкого вала с валом болгарки. Нам понадобится длинная гайка с такой резьбой, как и на валу болгарки. В гайку заворачиваем до половины болт и обрезаем лишнее. Теперь завернутую часть нужно вывернуть и вооружившись болгаркой делаем в ней пропилы, в итоге должен получиться крест. Деталь заворачиваем обратно в гайку, теперь в центре нужно сделать прямоугольник, именно такую форму имеет наконечник тросика гибкого вала. Чтобы справиться с задачей, нам понадобится специальный пробойник. Берем метчик или другой твердый стержень и затачиваем его под прямоугольник. Ну а далее этот пробойник забиваем в центр муфты. Вот и все, теперь муфта готова и ее можно установить на вал болгарки.

В завершении останется объединить два хомута, делаем для этого стойки из железных пластин. Свариваем конструкцию, зачищаем сварные швы, а чтобы все замечательно выглядело и не ржавело, красим конструкцию.

Шаг третий. Сборка и испытания

Самоделка готова, крепим в хомуте гибкий вал и готовую насадку можно устанавливать на болгарку. Если обороты регулируются, начать эксперимент лучше с невысоких оборотов, впрочем, такой вал должен быть рассчитан на большие обороты. В качестве эксперимента автор работает щеткой с железной проволокой, насадка легко очищает ржавчину с железа, а также снимает краску с дерева. С другими насадками тоже проблем не должно возникать.

Квест: переходник мама-мама, 1/4″ квадрат на шестигранник

Ну ладно, китаец переходник не продал, найду на Али. А вот хрен там

Alexeast

Ага, щаз! Вот кто догадается, что не так? Я бы не смог. Оказалось — бита намертво запрессована. Ну, то есть выдернуть я может и выдерну. Но другую тоже забивать придётся молотком.

А без биты? Оказалось — есть, но в наборе торцевых головок. 350 руб. не те деньги, взял. Как и с запрессованными битами. Искомая мама-мама на четверть дюйма 4-6 верхняя слева. То есть делают — но отдельно не продают. Ещё в комплекте переходник 4-6 папа-папа, но таких много и всюду.

В общем, пока я до магаза доехал — прошёл ещё месяц. К вопросу о том, как удобно и быстро в офлайне всё покупать, и как долго ждать от китайцев. И это ещё в Нерезиновой.

Самостоятельно сделать гибкий вал на дрель

Стоимость качественного устройства высокая, особенно если учитывать тот факт, что изделием если и нужно воспользоваться, то в одноразовом количестве. Чтобы не пришлось покупать его, на дрель гибкий вал легко сделать своими руками.

Для изготовления гибких валов для дрелей своими руками понадобится взять любую проволоку в оплетке. Ее также можно приобрести, что обойдется в десять раз дешевле, нежели покупать готовую насадку. Если вы планируете самостоятельно на трос намотать спиралевидную проволоку, то нужно понимать, что сделать это в домашних условиях невозможно. Ведь в качестве спиралевидной основы используется броневая сталь. При работе такого устройства происходит вращение стального тросика внутри оболочки, а бронь в виде спиралевидной проволоки изгибается в любом положении, но при этом не движется. За спиралевидную проволоку при работе устройство удерживается рукой.

Это интересно!Для изготовления самодельного устройства подойдет имеющийся в гараже тросик спидометра от автомобиля или мотоцикла.</span></p>

В завершении изготавливается хвостовик для гибкого вала, который устанавливается в патрон дрели. Для этого используется хвостовая часть от испорченного сверла. Соединяется трос с хвостовиком сварочным способом (другие способы соединения неприемлемы). На второй конец проволоки присоединяется цанговый патрон, который можно взять с другого электроинструмента.Достоинств у самодельного гибкого вала под шуруповерты и дрели достаточно много, но самым главным является низкая его стоимость. Применив такую насадку один раз для работы, можно узнать, в чем ее основное достоинство, и зачем производители придумали это приспособление. Простота изготовления насадки в виде гибкого вала на дрель самостоятельно способствует тому, что ее интереснее сделать своими руками, чем купить в интернете или магазине инструментов.

DmitrijПриспособленияДобавлено 10 комментариев Приветствую любителей помастерить, сегодня мы разберем, как установить гибкий вал от бормашины на болгарку. Это будет полезно для тех, у кого поломалась бормашина, и остался гибкий вал. Помимо всего прочего, мы получим довольно мощный инструмент, если сравнивать с распространенными китайскими и недорогими бормашинками. Такой инструмент будет с легкостью обрабатывать железо, но желательно, чтобы в болгарке имелась возможность регулировки оборотов

Если вас заинтересовала самоделка, предлагаю изучить проект более детально!

Список материалов:— гибкий вал от бормашины;- гайка и болт (по диаметру вала болгарки);- железные пластины;- болты и гайки.Список инструментов:— болгарка;- сварочный аппарат;- дрель;- гаечные ключи.Внимание!При работе с гибким валом соблюдайте технику безопасности. В случае заклинивания насадки вал начинает закручиваться, что может привести к серьезной травме руки! Все происходит очень быстро и вы не успеете ничего сделать

Держите вал так, чтобы он не смог закрутиться вокруг руки. Процесс изготовления самоделки:Шаг первый. МуфтаПервым делом изготовим муфту, благодаря которой можно будет соединить тросик гибкого вала с валом болгарки. Нам понадобится длиная гайка с такой резьбой, как и на валу болгарки. В гайку заворачиваем до половины болт и обрезаем лишнее. Теперь завернутую часть нужно вывернуть и вооружившись болгаркой делаем в ней пропилы, в итоге должен получиться крест. Деталь заворачиваем обратно в гайку, теперь в центре нужно сделать прямоугольник, именно такую форму имеет наконечник тросика гибкого вала. Чтобы справиться с задачей, нам понадобится специальный пробойник. Берем метчик или другой твердый стержень и затачиваем его под прямоугольник. Ну а далее этот пробойник забиваем в центр муфты. Вот и все, теперь муфта готова и ее можно установить на вал болгарки.

Шаг второй. Рама и хомуты

Шаг третий. Сборка и испытания

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

https://stankiexpert.ru/ehlektroinstrument/gibkijj-val.html
https://moiinstrumentu.ru/gibkiy-val-na-drel-konstrukciya-i-prim.html
https://usamodelkina.ru/14252-gibkij-val-na-bolgarku-jeto-ne-slozhno.html

Ремонт газонокосилок и триммеров

Газонокосилки и триммеры — незаменимый вид садовой техники. Но, как и любому другому сложному оборудованию, им свойственно иногда ломаться. Специалисты Инструмент-Сервис в Казани придут на помощь при любом виде поломке техники любой сложности. Мы профессионально сможем отремонтировать триммер или газонокосилку, имея собственный склад оригинальных запчастей, внушительный опыт работы по такому ремонту и низкие цены на обслуживание газонокосилок и триммеров.

Если Ваша давшая сбой газонокосилка не помещается в машину или у Вас просто нет времени везти её на ремонт к нам, то мы можем самостоятельно забрать сломанную технику и привезти её отремонтированной в кратчайшие сроки. Также по приезду наш мастер проведёт начальную диагностику и определит примерную стоимость ремонта триммера или газонокосилки.

Но даже если Ваша садовая техника не требует ремонта, Вам следует задуматься о том, что периодически её нужно обслуживать — будь то электрическая или бензиновая газонокосилка. Мы грамотно и качественно проведём ТО газонокосилки. Как правило, плановое ТО включает в себя не так много работы и потому стоит недорого. Для бензиновых триммеров и газонокосилок ТО включает замену свечей, топливного (по мере необходимости) и воздушного фильтров, а также моторного масла. Для электрических — очистка вентиляционных отверстий; и для обоих типов — общая очистка от засохшей травы и грязи, внешний осмотр и заточка ножей. К слову, заточка ножей газонокосилки или триммера — это одна из наиболее распространённых работ, которую мы предоставляем, и предоставляем её качественно и быстро.

Что касается триммеров, то распространённые виды их ремонта включают в себя:

Замена шпули.
Смазка или замена гибкого вала.
Ремонт стартерного узла.
Ремонт системы зажигания.
Ремонт или замена двигателя.
Ремонт редуктора триммера.
Регулировка карбюратора.
Отладка топливной системы.

Что у меня: газонокосилка или триммер?

Очень часто любители личного домохозяйства путают эти два понятия. Между тем, это два принципиально разных типа техники, хотя и служат они одной цели. Но отличить их очень просто.

Газонокосилка — это инвентарь, который не нужно поднимать — он имеет колёса. Ещё одна отличительная черта газонокосилки — это специальная ёмкость для сбора травы — газонокосилка не раскидывает траву по участку, как это делает триммер. Тем не менее, некоторые виды газонокосилок специально создают мульчирующий слой травы при работе, раскладывая её по земле.

Триммер — инструмент, который нужно носить на себе — чаще с помощью специального ремня на плече. Триммером можно регулировать высоту скоса, непосредственно поднимая или опуская его над землёй собственными руками. Газонокосилка же настраивается за счёт клиренса.

Правила работы с гравером, оснащенным гибким валом

Существует ряд правил, которых следует придерживаться при использовании гравера с гибким валом для обработки различных материалов.

Что необходимо сделать перед началом работы

Перед началом работы выбирают насадки. Все они должны находиться под рукой, чтобы потом не тратить время на их поиски. Пока устройство в выключенном состоянии, его лучше подвешивать на специальный крючок, который поставляется в комплекте с большинством современных моделей.

Предотвратить прилипание образующейся в процессе обработки стружки к поверхности инструмента можно, если предварительно покрыть его слоем парафина. Следует иметь в виду: если в конструкции инструмента не предусмотрена принудительная вентиляция, работать им можно не больше 15–25 минут, а затем надо давать ему время на естественное остывание. Поступая таким образом, вы убережете свой гравер от преждевременного выхода из строя.

Держа гравер руками, нужно стараться не закрывать ладонями вентиляционные прорези

Изменение режима

Изменять скорость, с которой вращается инструмент гравера, оснащенного гибким валом, необходимо как при смене выполняемых операций, так и при переходе на обработку другого материала. На невысоких оборотах выполняют обработку более мягких материалов, таких, например, как пластик. Если обрабатывать такие материалы на высоких оборотах, это может привести к интенсивному нагреву инструмента и оплавлению краев обрабатываемой детали. На средних оборотах выполняют обработку изделий из металла, на высоких – из твердого природного камня.

Как правильно ухаживать за гравером

Как и любое другое техническое устройство, гравер, оснащенный гибким приводным валом, нуждается в соответствующем уходе. Правильно и регулярно выполняемый, такой уход не только позволит использовать устройство на его максимальной мощности, но и значительно продлит срок его безаварийной эксплуатации.

В процессе обработки, выполняемой при помощи гравера, лопасти его вентилятора активно забиваются пылью и мелкими частицами отработанного материала. Чтобы такой вентилятор работал эффективно, его необходимо регулярно чистить, используя мягкую ткань, смоченную в мыльном растворе. Ни в коем случае нельзя применять для этих целей различные растворители и агрессивные моющие средства, которые могут привести к преждевременному повреждению лопастей вентилятора.

Для очистки и смазки внутренностей инструмент приходится разбирать. Эта нечастая процедура требует определенных ремонтных навыков

Техническое состояние насадок, используемых в комплекте с гравером, также необходимо регулярно проверять. Изношенные насадки следует сразу заменять на новые, так как они могут стать причиной повышенной вибрации устройства, что в итоге приведет к его преждевременному выходу из строя.

Очень важно уделять постоянное внимание техническому состоянию гибкого приводного вала гравера. На защитной оболочке вала, которая изготавливается из полимерных материалов, не должно быть серьезных механических повреждений, которые могут привести к преждевременному выходу вала из строя. После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

После каждого использования гравера его приводной гибкий вал желательно очищать от пыли и других загрязнений, протирать и при необходимости смазывать наконечники, при помощи которых он подсоединяется к электродвигателю и рабочей насадке

Для смазки внутреннего троса используют жидкое масло

В процессе работы надо следить за тем, чтобы гибкий вал не перегибался слишком сильно. Как при хранении, так и в процессе работы необходимо обеспечить защиту гибкого вала от механических повреждений.

Источники

https://instrumentiks.ru/sovety/gibkij-val-dlya-dreli
http://metallorukav.ru/produktsiya/vibrooborudovanie/gibkie-valy
https://stankiexpert.ru/ehlektroinstrument/gibkijj-val.html
https://SdelaySam-SvoimiRukami.ru/4913-kak-sdelat-gibkij-val-dlja-dreli.html
http://met-all.org/oborudovanie/prochee/gibkij-val-gravera-dreli-shurupoverta-svoimi-rukami.html

728

Работа по изготовлению гибкого вала

Здесь необходимо сначала освободить тросик от оболочки, однако выбрасывать её нельзя – она пригодится впоследствии. Собранная внутренняя часть механизма вращения зажимается в тиски, после чего во втулку, сделанную из болта, вставляется один край тросика. Теперь нужно разогреть получившееся соединение и заполнить внутреннюю пустоту расплавленным оловом. В этой работе поможет паяльная лампа.

Втулка с тросиком прогревается, после чего в неё начинает просачиваться расплавленный припой ФОТО: youtube.com

Остаётся поджать подшипники, убедиться, что соединение получилось качественным, после чего можно продолжить сборку.

Соединение проверяется, а подшипники поджимаются как можно более плотно ФОТО: youtube.com

Далее, отрезок трубки, отпиленный от пистолета для монтажной пены, одевается поверх обоих подшипников. По сути, сам механизм вращения на этом можно считать законченным. Останется лишь защитить оператора.

Трубка надевается поверх подшипников практически вплотную к наконечнику ФОТО: youtube.com

Защита мастера при работе с бормашиной

Теперь требуется надеть кожух тросика на место, однако сделать это не просто. После того, как отрублены наконечники, тросик начинает распускаться. Здесь на помощь придёт тот же припой и паяльная лампа. Кожух надевается на трос и протягивается до упора. По причине того, что внешняя трубка немного длиннее внутренней, защита уходит внутрь. Обратная сторона троса помещается в тормозную трубку и запрессовывается при помощи молотка.

Опрессовка обратного края, который будет зажиматься в патрон дрели ФОТО: youtube.com

Финальный штрих: проточка под гаечный ключ

Для того, чтобы затянуть фрезу или сверло в цанговом патроне, потребуется обеспечение возможности работы гаечным ключом как с валом, так и с наконечником. Если на кране Маевского грани уже были (они остались с краю), то на втулке их нужно сделать. Этот вопрос легко решается при помощи плоского надфиля.

Проточка граней под гаечный ключ на втулке ФОТО: youtube.com

Зачем нужен гибкий вал

Гибкий привод состоит из таких составляющих, как трос с броней и мягкий корпус. Одна сторона такого приспособления оснащена наконечником для фиксации в патроне инструмента, а вторая имеет аналогичный(или цанговый) патрон, чтобы устанавливать соответствующие рабочие изделия: сверла, фрезы и прочие. Используют такое оборудование в таких исключительных случаях, когда невозможно или неудобно работать стационарной дрелью.

На постоянной основе гибкий вал применяется в медицине, в частности в стоматологии, так как практически все бормашинки функционируют посредством такого приспособления. В строительстве такое приспособление используется крайне редко, но если возникает необходимость просверлить отверстие или отшлифовать поверхность в труднодоступном месте, то поможет разрешить проблему только гибкий вал на дрель.

Гибкий вал можно использовать не только для подключения к дрели, но и к шуруповерту или мини-дрели. Благодаря такому валу рабочая насадка удалена от корпуса основного инструмента, что позволяет проводить различные виды тонких работ, который требует небольших усилий. С помощью такого оборудования можно сверлить отверстия от 1 мм, а также проводить зачистку, шлифовку, завинчивание и вывинчивание винтов и прочих крепежных изделий.

Особенности конструкции

Гибкий вал для дрели способен изгибаться в любых направлениях, что собственно и является его основным преимуществом. Такая возможность вала была достигнута за счет применения следующих деталей:

Стальной трос, играющий роль вращающегося сердечника.
Проволока в виде спирали, располагающаяся снаружи устройства.

Вал снаружи покрывается специальной оболочкой, благодаря которой предотвращается вытекание смазки. Эта смазка способствует уменьшению трения, а также защищает сердечник от механических воздействий(истирания), повреждений и попаданию влаги.

Конструкция гибкого вала предусматривает применение подшипников, к которым крепится трос. Именно благодаря подшипникам обеспечивается вращение троса, который с одной стороны крепится к хвостовику, а с другой к патрону. Качественная насадка на дрель стоит около 2000 рублей. Есть модели дешевле, но все зависит от производителя и качества товара.

Как сделать своими руками

Чтобы оснастить электродрель конструкцией в виде гибкого вала, можно ее не приобретать, особенно если не планируется использовать устройство для продолжительных работ. Сделать приспособление можно самостоятельно из подручных средств, сэкономив при этом не только деньги, но и время на поиски.

Чтобы сделать гибкий вал для дрели или шуруповерта, следует воспользоваться любой имеющейся в арсенале проволокой в оплетке. Если таковой не имеется, то ее можно приобрести. При этом длину такой проволоки можно выбирать абсолютно любую, в зависимости от технологических заданий.

В качестве альтернативы для изготовления гибкого вала можно использовать трос спидометра от автомобиля или же тросик газа или сцепления от мотоцикла. После того, как в наличии будет готовая проволока в оплетке, потребуется один конец ее соединить с хвостовиком. В качестве такового можно использовать хвостовик от испорченного сверла. Для соединения стального троса с хвостовиком потребуется стальная гайка и сварочный аппарат. Второй конец стального троса необходимо соединить с любым имеющимся патроном от дрели

При этом важно понимать, что при выполнении работ при помощи такого приспособления следует рукой держаться не за патрон, а за оплетку или наружный слой проволоки

Самодельная конструкция вала позволит не только сэкономить финансы, но еще и получить изделие необходимой длины. Стандартные изделия, выпускаемые производством, имеют длину не более 50 см. Иногда этого не достаточно, поэтому приходится прибегать к самостоятельному изготовлению оснащения для дрели.

В завершении стоит отметить, что дрель в силу ее совершенствования становится все более универсальным видом инструмента. Гибкий вал является очень удобной и эффективной насадкой для дрели, при помощи которой можно разрешить любые трудновыполнимые задачи.

Как сделать своими руками

Любители мастерить инструмент своими руками вполне могут изготовить гибкий привод для дрели самостоятельно.

Важно! самому сделать броневую оплетку не получится, для этого нужно промышленное оборудование. Важно также понимать, что самодельный гибкий вал для дрели будет уступать заводскому, прежде всего — по рабочему ресурсу работы

И использовать его лучше эпизодически — тогда он не подведет вас в ответственный момент. Для профессиональной работы в больших объемах лучше потратиться на покупной удлинитель.

Тросик с оплеткой придется купить в магазине, попросив отрезать нужную вам длину. Самоделкину остается разделать концы, смонтировать наружную защиту, заполнив ее смазочными материалами. В качестве заготовки для узла крепления в патрон сгодится хвостовик от сломанного сверла подходящего диаметра.

Как вариант в качестве исходной заготовки можно взять тросик от автомобильного спидометра, а также мотоциклетный привод управления газом или сцеплением.

Один конец проволоки в броневой оплетке нужно будет приварить к хвостовику сломанного сверла, используя гайку подходящего диаметра и сварочный аппарат. Ко второму концу тросика приваривают патрон от дрели либо шестигранный адаптер для быстрой смены инструмента. Помните, что при работе таким приводом нужно придерживать его не за вращающийся патрон, а за неподвижную оплетку. Такое сделанное своими руками устройство не только даст возможность сэкономить средства, но и изготовить привод точно такой длины, какая вам требуется. Большинство заводских приводов имеют длину 25 или 50 см.
