Простой вибратор для уплотнения бетона на перфоратор и дрель

Какие вибраторы для бетона используются

Чтобы раскрыть тему — как сделать вибратор для бетона, начнем с теории.  В зависимости от конструкции, в которую укладывается бетон и его объёма, в строительстве используют несколько типов вибраторов.

Погружной — его рабочий орган (как и понятно, из названия)  опускают в бетонную смесь, где он передает вибрацию окружающему бетону. При необходимости перемещают агрегат по объему смеси. Применяют обычно для массивных монолитных конструкций и изделий.

Уплотнение погружным (глубинным) вибратором

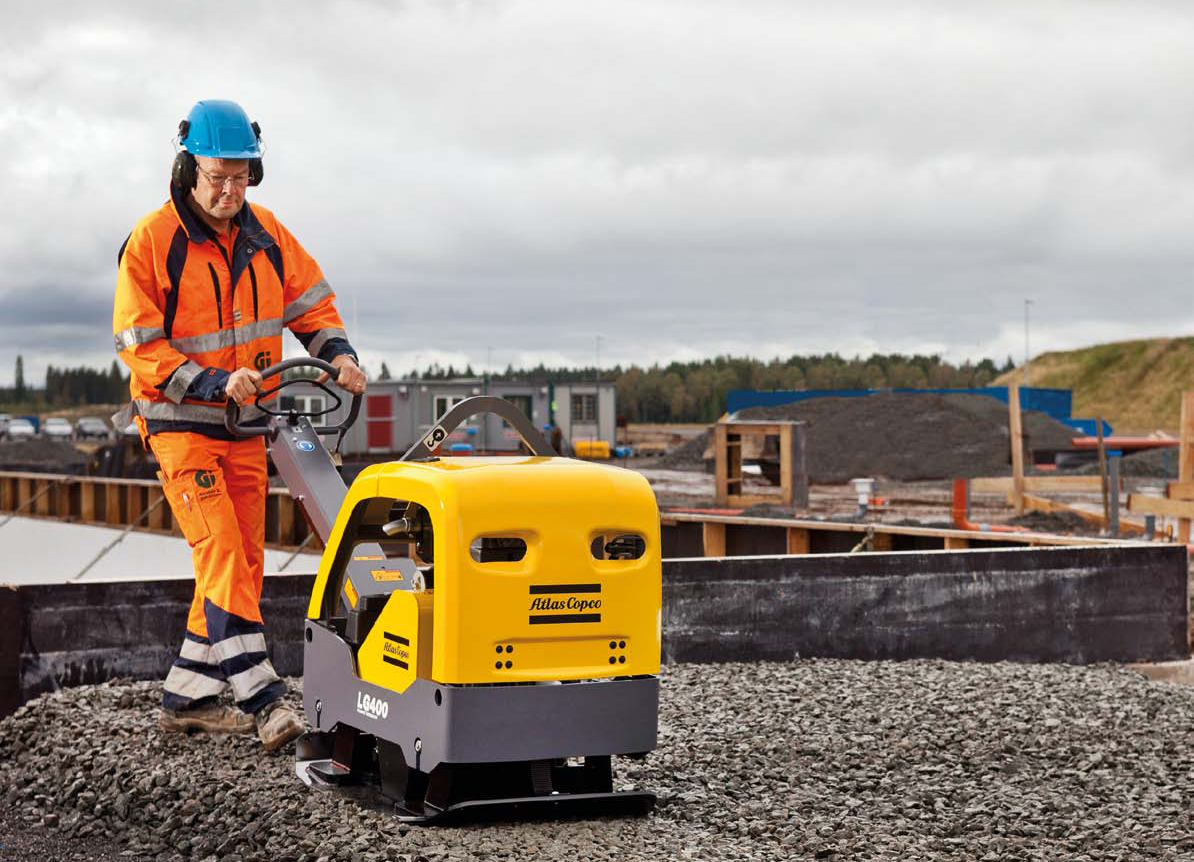

Виброплита (площадка) — вибрация передается плитой, которую перемещают по поверхности смеси. Этот агрегат используют для плоских конструкций, например бетонных плит и стяжек. Также без виброплощадки невозможно уплотнить подушку из песка и щебня под заливку фундамента или укладку дорожки.

Промышленный вариант, почти монстр

Виброрейка похожа на виброплощадку, только вместо плиты используют рейку. Основное предназначение — выравнивание бетона, она уплотняет не только поверхностный слой, но и весь объем.

Благодаря компактности, можно использовать не только для горизонтальных, но и для  вертикальных поверхностей. Уплотнение виброрейкой занимает несколько большее время, чем при использовании плиты.

Вибростол — стационарная или передвижная установка, на поверхность которой устанавливают формы с бетонной смесью. Используют для изготовления штучных изделий (например, керамзитобетонных блоков). В промышленности вибростолы больших размеров применяются при формовке самых разнообразных конструкций: плит перекрытия и покрытия, стеновых панелей, ригелей и ферм.

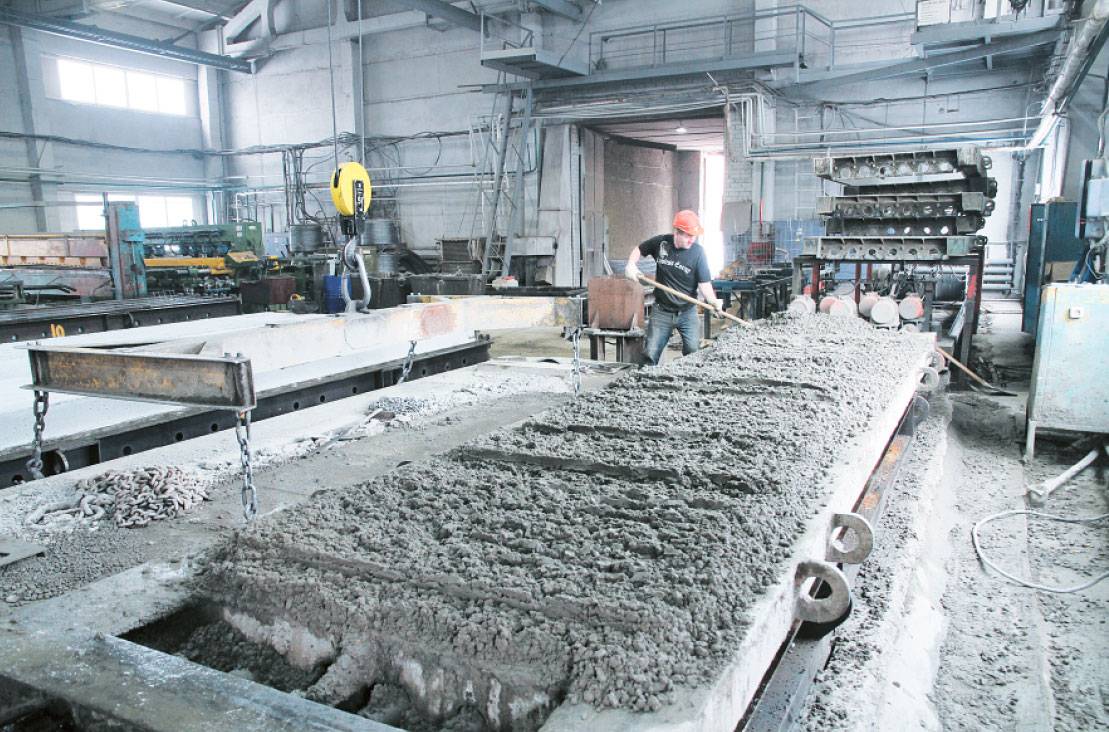

Это вибростол на заводе для формования пустотных плит перекрытия

Также вибраторы часто монтируют непосредственно на конструкциях форм и опалубок, что не только улучшает качество уплотнения,  но и сокращает количество операций при выполнении работы.

Форма для крышек колодцев с вибратором

Советы по применению

При использовании глубинного вибрационного инструмента придерживаются следующих правил:

  1. Работу с раствором бетона, песка и щебня не прерывают и не откладывают: вибрирование делают, пока смесь жидкая.Виброиглу в слой бетона вводят строго вертикально, не допуская горизонтального перемещения, на глубину, равную высоте верхнего слоя плюс 10 см предшествующего слоя раствора.Поверхность бетонной заливки делят на секторы, окружностью равной 8 диаметрам наконечника вибратора. Каждый из них поочерёдно проходят прибором.Виброиглу аппарата оставляют в толще стройматериала на 10 секунд, затем переходят к следующему сектору. Для густого бетона время воздействия колебаний увеличивают на 5 секунд, для текучего раствора – сокращают на такое же время. Время вибрирования зависит от марки бетона и диаметра виброиглы.Вынимают булаву из толщи бетона медленно, чтобы раствор заполнял все пустоты. Возле поверхности прибор вытаскивают быстрым движением, чтобы не допустить вибрационных колебаний по верхнему слою.Понимают, что бетон уплотнён, по гладкой блестящей поверхности вещества, без видимых пузырьков.

Как сделать насадку на член своими руками

Для самостоятельного изготовления требуется:

  1. Гибкий прозрачный пластик.
  2. Скотч.
  3. Силикон.
  4. Целлофановая пленка.

Берут лист пластика и вырезают квадрат или прямоугольник, в зависимости от будущих размеров.

Длину листа подбирают, добавляя нужные сантиметры к длине пениса. А ширина требует свободно прохождения члена при соединении краев. Сохраняют пространство и дополнительным сантиметрам к диаметру пениса. Пластик сворачивают в трубку и ровно склеивают скотчем по стыковому шву. Одно из отверстий закрывают плотно приклеенным кругом из этого же пластика.

После, половой член доводят до эрегированного состояния и оборачивают целлофановой пленкой. Важны минимум неровностей и отсутствие открытых участков кожи.

Затем силиконовую формовочную массу заливают в емкость. В нее же опускают обернутый пленкой пенис. Когда состав полностью застыл, вытаскивают пенис и пленку. Внутренняя часть готова. Процесс длится 15 минут.

Далее разрезают скотч по линии стыковки, насадка извлекается. Секс-игрушка готова к применению. Но открыт простор для реализации творческого потенциала: мужчина аккуратно доводит внешнюю форму при помощи ножа и абразивных материалов до максимально анатомически верной формы. Или удивляет партнершу нетривиальными решениями.

ИМПОРТНЫЙ ИЛИ ОТЕЧЕСТВЕННЫЙ.

На современном строительном рынке в основном представлены портативные глубинные вибраторы отечественного производителя Ярославский (ИВ-115, ИВ-120, ИВ- 121) и дешевые аналоги азиатских производителей. Так как портативные глубинные вибраторы чаще всего покупают частные лица, финансовый вопрос приобретаемого оборудования стоит достаточно остро. Однако не стоит терять бдительности и приобретать оборудование малоизвестных производителей, ведь от качества используемого оборудования зависит и результат работы. Никому не захочется оказаться в ситуации, когда оборудование заглохнет в самый разгар работы, ведь в таком случае убытки будут колоссальными. Зато всегда можно подстраховаться: купить оборудование проверенного производителя, который имеет свои сервисные центры и предоставляет гарантию на свое оборудование; а в случае экстренной поломки – быстро заменить неисправную часть и продолжать работу.

Про поделки своими руками

Я просто никогда не понимал людей, которые готовы потратить много времени, сил и энергии на самоделку, которая и так стоит дешево. Нет, я ничего не имею против поделок своими руками. К примеру, я сам у себя на сайте уже выкладывал статьи по то, как сделать из дрели токарный станок или, например, фрезер. В этих случаях материалы для изготовления копеечные, да и выгода получается существенной — минимальные токарный станок или фрезер стоят от нескольких тысяч рублей.

Также я уже писал про то, как сделать сверлильный станок из дрели. И здесь я не стал приводить никакую самоделку в пример, поскольку заводскую стойку для дрели можно купить за цену в районе тысячи рублей. Хотя в принципе сделать ее самому нетрудно, да и из материалов можно использовать, например, обрезки от использованной фанеры. Признаю, может был и не прав, призывая тратиться на готовую стойку, но я исходил из того, как бы сам поступил. Хотя я и люблю тоже чего-нибудь помастерить.

Как сделать быстро и просто глубинный вибратор для перфоратора

Сделать вибратор под перфоратор для уплотнения бетонной смеси своими руками не трудно, если грамотно подойти к этому вопросу. Самодельная конструкция ничем не хуже заводского инструмента. Чтобы конструкция получилась высокоэффективной, понадобится подготовить расходные материалы, из которых будет сооружаться насадка.

Почему в качестве приводного инструмента применяется перфоратор? Это идеальный инструмент для изготовления вибратора, так как он имеет мощный электродвигатель с большим моментом. Ударный режим работы способствует созданию вибраций большой частоты. Эта вибрация выполняет полезную работу, уплотняя бетон. Итак, при изготовлении вибратора для перфоратора не имеется никаких ограничений. Использовать можно самые разные расходные материалы, которые имеются в хозяйстве. Чтобы сделать устройство своими руками, понадобится знать следующее:

  1. На перфораторе есть функция удара, которая собственно и создает вибрирующие действия насадки
  2. Гибкость насадки является не обязательным свойством. Гибкая конструкция играет роль удлинителя, который способствует передаче высокочастотных возвратно-поступательных движений от источника к приемнику. Изготавливать гибкий удлинитель рационально только в одном случае, когда предстоит провибрировать бетон большой глубины
  3. Чтобы соединить перфоратор с насадкой, понадобится соответствующей конструкции хвостовик типа SDS. Лайфхак по изготовлению вибратора для перфоратора — покупается отдельная насадка, то есть наконечник с гибким удлинителем, ко второй стороне которого приваривается хвостовик от бура. В итоге получается готовый вибратор для перфоратора

Это интересно! Для обеспечения эффективной работы вибратора, необходимо применять перфораторы мощностью не менее 1 кВт.

https://youtube.com/watch?v=DmzNT-7ETg4%3F

Для изготовления самодельного устройства своими руками понадобится выполнить следующие действия:

  1. Взять две трубки — одну малого диаметра, а вторую большого
  2. Трубка малого диаметра помещается внутри большой трубы. Предварительно к краям трубки приваривается два подшипника, наружный диаметр которых на 1-2 мм меньше внутреннего размена большой трубки. Внутренними обоймами подшипников необходимо приварить их к двум краям малой трубки
  3. На малую трубку приварить две пластины, которые будут играть роль эксцентрика — для смещения оси или дисбаланса
  4. К внутренней трубке присоединить гибкий трос, тем самым обеспечив ее перемещение внутри большой трубы
  5. Для соединения большой трубы с перфоратором или дрелью, надо взять отрезок резинового патрубка, который крепится одной стороной к инструменту, и фиксируется хомутом. Вторая часть крепится к стальной трубе, и также фиксируется хомутом
  6. Далее остается в патроне дрели зажать конец стального троса, а если в качестве электроинструмента применяется перфоратор, тогда к гибкому соединителю приварить хвостовик от бура

Имеется и другой вариант изготовления простейшего устройства. Для этого понадобится стальная пластина размером 8х8 см и толщиной 3-4 мм. К одной стороне поверхности пластины следует приварить хвостовик от неисправного бура, и в итоге получается устройство следующего вида, как показано на фото ниже.

Принцип эксплуатации заключается в том, что поверхность насадки воздействует на наружную часть изготовленной опалубки. Воздействие на стенки опалубки приводит к разравниванию залитой бетонной смеси. Это простейший и быстрый вариант изготовления насадки вибратор для перфоратора своими руками.

https://youtube.com/watch?v=zk4UJEYCbYE%3F

Если заливается пол бетоном, то для разравнивания и удаления воздуха из внутренней поверхности, можно воспользоваться перфоратором с закрепленным в патроне буром, а также совковой лопатой. Воздействуя на поверхность лопаты с одной стороны буром перфоратора в режиме удара, будет выполняться разравнивание и уплотнение бетонного основания.

Не только из перфоратора, но и из обычной дрели также можно сделать вибратор. Причем конструкция вибратора при этом будет отличаться. Многие мастера рекомендуют даже использовать в качестве приводного механизма дрель, а не перфоратор, но все зависит от имеющегося в распоряжении расходного материала.

https://youtube.com/watch?v=IH6ncEz3P6M%3F

Принцип действия внутреннего вибратора для бетона

Для соединения свежих пластов раствора нужно заглубить наконечник вибратора примерно на 0,1 м в предшествующий слой. После виброобработки контакт слоёв очень качественный, пласты связываются намертво. Такие неприятные моменты, как образование трещин и каверн, сводятся к минимально возможным.

Предлагаем ознакомиться: Как крепить короба для проводов

Для получения максимальной эффективности немаловажным является верный подбор необходимого диаметра булавы, правильное установление зоны воздействия. В хороших глубинных вибраторах для бетона зона обработки в 10 раз больше диаметра булавы. Если же качество сомнительно или мощность невелика, то в процессе погружения скорость вибраций уменьшается, что влияет на площадь действия. Соответственно, неправильный подбор может урезать производительность, снизить качество обработки.

Неверное использование оборудования не только не даст нужного результата, но и нанесёт ущерб полученной конструкции. Слишком длительное воздействие вибрации увеличивает шанс расслоения смеси, а это ослабит прочность, снизит надёжность элемента.

Продолжительность виброобработки напрямую зависит от вязкости, текучести и пластичности бетонной смеси. Среднее время вибрационного воздействия одного места составляет от 10 до 60 секунд. После завершения усадки, когда на плоскости уже проявляется цементное молочко, обработку можно завершать.

Расстояние, на котором нужно устанавливать наконечник для обработки следующего участка, зависит от радиуса действия глубинного вибратора. Как правило, эта дистанция составляет один – полтора радиуса уплотнения инструмента. При воздействии на фундамент, монолитную стену или иную структуру, заливаемую в опалубку, нужно смотреть за тем, чтобы булава не задевала элементы опалубки. Просвет между наконечником и материалом щита опалубки должен быть минимум 7–10 см.

Самые распространённые погружные вибраторы электромеханического типа имеют в своём составе электродвигатель, гибкий шланг (приводной механизм) и рабочий наконечник (булава или штык), излучающий вибрацию. Мощный электродвигатель (1 кВт и более) имеет одно или трёхфазное питание от сети переменного тока. С помощью гибкого вала, длина которого может составлять от 1 до 7м, вращение ротора передаётся в вибрационный наконечник.

Форма рабочей части вибронасадки может быть цилиндрической (булава) или конической (штык). Первая предназначена для уплотнения бетона в формах и опалубках с нормальной частотой армирования. Второй тип насадки используется при густой арматурной сетке заливаемых форм. В комплекте вибратора может быть несколько вибронасадок, булавы разного диаметра.

Как из дрели сделать вибратор инструкция

Если нет перфоратора среди инструментов, но есть дрель, то из нее также можно сделать вибратор. Конструкция насадки будет несколько иной, и сам процесс изготовления потребует несколько больше времени. Первоначально рассмотрим особенности изготовления приспособления, а после разберемся с принципом создания самодельного вибратора под дрель. Сразу следует отметить, что вариантов изготовления устройств также много, и все зависит от фантазии и наличия соответствующего материала в распоряжении.

  1. Устройство вибратора из дрели предусматривает превращение вращательных движений в колебательные. Достичь этого можно путем расположения внутри основного устройства смещенного центра тяжести
  2. В качестве наружного устройства применяется отрезок стальной трубы, длина которой может быть произвольной
  3. Смещенный центр тяжести — это еще одна трубка меньшего размера, которая размещается внутри первой трубы
  4. Внутренняя трубка должна вращаться, что достигается при помощи использования стального троса, один конец которого соединяется с внутренней стальной трубой
  5. Второй конец троса следует закрепить в патроне электродрели
  6. Чтобы гибкий стальной трос можно было держать в руках, его следует разместить внутри резинового шланга. Если изготавливать мини-вибратор, то в качестве передаточного механизма можно использовать стальной трос в бронированной оплетке от мотоцикла или велосипеда

https://youtube.com/watch?v=pRMMsj_cGxI

Вращающие движения патрона будут передаваться по стальному тросу к непосредственной насадке (внутренней трубке). Трубка, вращаясь внутри стальной трубы, будет создавать вибрирующие движения.

Теперь рассмотрим инструкцию с фотоописанием, как сделать вибратор из дрели самостоятельно из подручных средств. Для начала подготовим необходимый материал. Для реализации задумки понадобятся две трубки диаметром 40 мм и 30 мм. Длина этих труб выбирается в зависимости от того, какой глубины следует вибрировать бетон. Кроме того, понадобится стальной трос длиной 1,5-2 метра.

Еще понадобится также резиновый шланг толщиной больше стального троса. Лучше использовать гидравлический шланг, так как он прочный, надежный, и имеет на концах резьбовые соединители, которыми можно закрепиться к неподвижному основанию или булаве. Этот шланг используется в качестве неподвижного корпуса, в котором будет вращаться трос. Понадобится также сварочный аппарат и расходные материалы в виде резьбовых соединителей. Далее выполняется изготовление вибратора с дрели.

  1. Сначала надо соединить трос с трубкой меньшего диаметра. Для этого трос следует приварить к трубе с двух концов. На трубке следует сделать засечки, которые поспособствуют формированию дисбаланса устройства внутри внешней стальной трубы. Именно за счет этого дисбаланса и будут создаваться вибрирующие движения
  2. Чтобы приварить трос к трубе, можно взять неисправные гайки соответствующего размера, и с их помощью заклепать трос. После этого гайки приварить к концам трубы
  3. После этого полученное устройство необходимо установить внутри трубы с большим диаметром. Заварить концы металлом сверху и снизу так, чтобы внутри свободно вращалась трубка
  4. Трос выпустить из трубы через отверстие, так как он должен свободно вращаться
  5. Соединяем шланг с булавой или наболдажником путем завинчивания гайки. Если используется обычный шланг, тогда его следует надеть на торец трубки, и закрепить хомутом
  6. Далее соединяется трос с патроном дрели, и получается готовый вибратор. Внешний вид устройства показан на фото ниже

Чтобы в процесс не держать шланг в руках, на дрель можно сделать специальный механизм крепления. Внешне его конструкция имеет следующий вид, как показано на фото ниже.

Ориентируясь на данную схему изготовления вибратора, немаловажно отметить, что применять такое устройство можно не только на дрели, но и на перфораторе, работая в режиме сверления. При этом понадобится выполнить небольшую доработку — приварить к концу стального троса хвостовик от бура

https://youtube.com/watch?v=eCcqpBOuPNc%3F

Это интересно! Чтобы рассматриваемый инструмент служил долго, рекомендуется выполнить такие немаловажные действия, как заполнить внутреннюю полость большей трубки солидолом, а также окрасить наружную поверхность краской. Солидол снизит трение трубок, увеличивая срок их службы, а краска исключит возникновение коррозионных процессов.

На заметку мастерам — умельцам

При уплотнении бетона глубинным вибратором нужно придерживаться соответствующих рекомендаций.

  1. В свежезалитом растворе может быть около 50% воздуха. Процентное соотношение зависит от марки цемента и степени его подвижности. От этих пустот надо избавляться, применяя глубинный вибратор.
  2. Вибратор на аккумуляторах должен доставать все места залитого фундамента, иначе оставшиеся пустоты в будущем принесут неприятности.
  3. Помните, что прекращать заливать фундамент нельзя ни в коем случае, поэтому надо постоянно следить за работой вибратора, чтобы он не сломался в непредвиденный момент.
  4. Во избежание формирования в растворе воздушных пустот фундамент надо заливать с маленькой высоты.
  5. Наконечник устройства погружать в раствор рекомендуют только вертикально и не производить горизонтальных передвижений.
  6. Надо всегда осуществлять контроль за расстоянием между точками погружения. Оно не должно превышать 10 размеров диаметра самого наконечника.
  7. При заливке послойного фундамента наконечник должен погружаться в каждый предыдущий слой не меньше чем на десять сантиметров, чтобы обеспечить максимально прочное сцепление всех слоёв.
  8. Если держать вибратор слишком долго в одной точке, то бетон может расслоиться. Время работы устройства от 5 до 15 секунд. Периодичность зависит от марки цемента и мощности виброустройства.
  9. Рабочий наконечник не должен касаться стенок опалубки или конструкции из арматуры.
  10. Вынимать наконечник надо аккуратно, производя медленные движения «вверх и вниз», чтобы уличный воздух не попал в место, где он находился.
  11. Если пузырьки на всей поверхности бетона отсутствуют, то работа была произведена правильно.
  12. Заводской вибратор нельзя включать «вхолостую», так как это испортит устройство и сократит срок его эксплуатации.

Другие варианты самостоятельно сделать вибратор в домашних условиях

Хотя изготовление из дрели или перфоратора является самым распространённым, есть и другие варианты сборки глубинного вибратора в домашних условиях. Достаточно подобрать соответствующий источник колебаний и приспособить к нему подходящий вибронаконечник.

Видео: глубинный вибратор из двигателя водяного насоса

Основным преимуществом бетонных вибраторов, сделанных из подручных инструментов, является то, что на прибор не приходится тратить деньги, а после окончания работы он демонтируется, и составные части можно использовать по их прямому назначению.

Видео: глубинный вибратор из триммера

Для того чтобы самостоятельно залить монолитный фундамент, отлично подойдёт вибратор из дрели или перфоратора, собранный в домашних условиях из подручных средств. Такой инструмент не подойдёт для больших масштабов строительства, но будет просто незаменимым в возведении конструкций для дачи или загородного дома. Надо отметить, что при длине устройства, которое будет превышать один метр, понадобится помощник для работы. Собирая вибратор дома, надо все стыки делать максимально надёжными, так как раствор бетона создаёт сильное давление на прибор и способен активно противодействовать вибрационным колебаниям.

Вибратор для бетона из ненужного хлама

При заливке фундамента или других бетонных конструкций внутри неизбежно остаются пустоты, в которых находится воздух. Если не утрясти бетон, его прочностные характеристики снизятся, как и срок службы. Для небольших строений вполне подойдет самодельный инструмент, который будет достаточно эффективен в работе.

Чтобы его изготовить, нужно заранее подготовить:

  • стальную гофрированную трубу с пластиковой оплеткой на 15 мм;
  • старую коронку на 16 мм;
  • смазку (солидол, литол и т.д.);
  • провод (например, ВВГ 6 кв. мм).

Инструкция по изготовлению

Вначале от трубы отрезают кусок нужной длины, с одной стороны вставляют в него заглушку – коронку. Чтобы она держалась крепко, предварительно немного раздвигают стенки гофры.

После отрезают кабель длиной чуть больше, чем труба. Один его конец загибают на 2-3 см, наносят на кабель смазку. Загнутой частью вставляют провод в трубу, пока он не упрется в коронку с внутренней стороны.

Чтобы самодельный вибратор правильно работал, одной рукой надо придерживать гофру. Кабель станет вращаться, передавая вибрацию на коронку. Последняя создаст нужный эффект в толще раствора. На изготовление приспособления уйдет не более 5 минут, а при наличии всех составляющих вовсе не придется тратить деньги.

Виброрейка своими руками

Один из вариантов самодельной виброрейки

Рассмотрим также, как собирается виброрейка для бетона своими руками, используемая для разглаживания и уплотнения смеси. Ее конструкция не сложнее вибробулавы для дрели — понадобится фактически то же оборудование. Материалы и детали несколько другие.

Материалы и детали для самодельной виброрейки

  1. Прокат (уголок, швеллер, полу тавр) для реек  и рамы. Если есть возможность вести сварку в среде инертного газа (аргона), желательно выбрать алюминий, конструкция получится легче. Правда можно алюминиевые детали собрать с помощью винтов, болтов и гаек.
  2. Болванки для изготовления дебалансов и корпусов подшипников.
  3. Листовая сталь для крышек корпусов подшипников.
  4. Электромотор, желательно с выходом вала с обеих сторон корпуса. Если такого найти не удалось, то можно либо удлинить вал с другой стороны, либо сделать вибровозбудитель с одним дебалансом. Но он будет несколько менее надежен..
  5. Подшипники с диаметром внутренней обоймы, равным диаметру вала электромотора.
  6. Труба для изготовления ручек.
  7. Жесть для изготовления кожухов.
  8. Крепеж.
  9. Провода и пусковая арматура для подключения электродвигателя.

Для нашей конструкции выбираем тоже простейший дебалансовый вибровозбудитель.

Сборка конструкции

Перечислим основные этапы работ:

  • Собираем раму. Она представляет собой непосредственно виброрейку (на которой будет крепиться вибровозбудитель), и выравнивающую рейку, соединенные собой несколькими перемычками (как лесенка).
  • Закрепляем электродвигатель на рейке с помощью кронштейнов и болтов.

Дальше нам необходимо на вал двигателя установить дебалансы. Можно было бы их прямо закрепить на вал двигателя, но мы установим дополнительные опорные подшипники.

Это связано с тем, что подшипники двигателя смонтированы непосредственно в его крышке из алюминиевого сплава. Из-за нагрузок при вращении дебаланса, быстро разобьются гнезда, и может разрушиться сама крышка — алюминий довольно хрупкий.

  • Изготавливаем (вытачиваем) корпуса для подшипников и крышки для них. Для большей надежности предусматриваем и установку манжет (сальников).
  • Устанавливаем подшипники в корпуса. Перед этим обязательно смазываем их.
  • Насаживаем подшипники на вал двигателя.
  • Теперь монтируем корпуса на раму. Это делаем после установки подшипников на вал по той причине, что проще определить точную позицию относительно вала. Для крепления также используем кронштейны.
  • Устанавливаем манжеты и крышки корпусов на места. Крепить их можно винтами. Для герметичности под крышки ставим прокладки хотя бы из картона.
  • Изготавливаем дебалансы. Они представляют собой маховик, у которого кроме ступицы остается только один сектор примерно в девяносто  градусов. Особой точности не нужно, так как его главная задача раскачать конструкцию а не плавность  работы. Поэтому, можно выточенный или готовый маховик обрезать газовым резаком, и обработать на наждаке.

Так выглядит дебаланс

  • Ставим дебалансы на места. Посадка должна быть очень плотной. Недостаточно только шпонки, дополнительно крепим болтом с шайбой вкрученным в отверстие по оси вала. Причем, с резьбой, направление которой не позволяет вывернуться винту при вращении вала. Также предусматриваем фиксацию от саморазвинчивания в виде дополнительно шплинта или стопора.
  • Изготавливаем ручки, которыми будем перемещать виброрейку. Их обязательно надежно зафиксировать, поэтому предусматриваем подкосы.
  • Из жести делаем кожуха, ограждающие вращающиеся вал и дебалансы. Это необходимо для безопасности. Желательно сделать их легкосъемными.
  • На рукояти устанавливаем выключатель для пуска электромотора.
  • Монтируем электропровод. Можно проложить его внутри труб рукоятей.
  • Испытываем механизм.
  • Если все работает, окрашиваем конструкцию.

Кстати, вместо самостоятельно изготовленного вибровозбудителя можно использовать покупной. Это не только значительно упростит сбоку, но и сделает виброрейку более производительной.

Описание и характеристики

Глубинный вибратор в основном нетяжёлый, обладает небольшими габаритами, но работать с ним лучше двум людям. Как мы и говорили ранее, первый рабочий будет держать сам инструмент и подносить его к нужному месту, а второй будет пронизывать бетонное основание при помощи погружного гибкого вала

Что касается вопросов выбора, то здесь важно определиться с характеристиками инструмента, поскольку они являются основополагающими. Хотелось бы выделить следующие характеристики:

1. Мощность двигателя. Внутри каждого привода установлен двигатель. Здесь разделяют модели на бытовые и профессиональные. У моделей для бытового назначения, мощность не должна превышать более полутора кВт. В то же время, меньше чем 0,75 кВт, для бытовых нужд тоже будет недостаточно. Для условий промышленной работы требуется вибратор тяжелее и мощнее, в пределе мощности от 3 до 4 кВт, включительно.

2. Гибкий вал. Он должен иметь длину, которая будет больше величины опалубки, с учетом глубины фундамента.  Берут инструмент с запасом. Если ваш фундамент имеет глубину, порядка 1 м, плюс опалубка, то необходимо выбрать длину гибкого вала не менее 2 м.

С этой точки зрения удобно брать глубинный вибратор в аренду у тех, у кого представлено много различных разновидностей. Нередко применяют вибратор послойно. Это связано с тем, что глубинный наконечник может быть фиксированного, небольшого размера. При этом, погружаясь в бетон, он должен немного торчать над поверхностью. Таким образом, еще одним критерием выбора является длина наконечника.

3. Диаметр наконечника. Этот критерий не менее важен. Наконечник ещё называют булавой. В случае, чем с большим диаметром мы работаем, тем за короткий промежуток времени мы можем обработать больший объем бетона. Стоит учитывать, что за одно погружение во время вибрации, вокруг даже самого толстого наконечника обрабатывается не более 10-12 см в диаметре.

Поэтому даже самый толстый наконечник должен использоваться многоразово, по всей площади основания. Работа сложная, требует длительных усилий, но зато вы сможете гарантировать себе качество фундамента.

4. Частота колебаний эксцентрика. Этот критерий даже зависит напрямую от типа бетона, который вы будете использовать. У любого бетона есть понятие зернистости. Это связано с качеством наполнителя, используемой фракции. Поэтому, если вы будете применять крупнозернистый бетон, то лучше задействовать в работе низкочастотный инструмент, где величина вибрации не превышает 3500 за одну минуту.

Что касается высокочастотных инструментов, то лучшим образом они будут работать с мелкозернистым бетоном

Если вы покупаете инструмент для дома, то лучше всего обратите внимание на модели с промежуточными значениями вибрации. Это поможет гарантированно избавиться от воздуха в монолите или основании ленточного типа

5. Масса изделия. Ранее мы говорили, что вес небольшой. Это касается среднестатистических моделей для бытового использования. Но, если мы говорим о профессиональном инструменте, то его вес может достигать и 100 кг. Такой вибратор оборудован системой транспортировки, и его нужно перекатывать вдоль залитого основания. Нужно подчеркнуть, что бытовой инструмент весит не более 6-8 кг.

Конструкция вибратора, варианты исполнения основных узлов

Существуют различные виды вибраторов для бетона. По способу воздействия на залитый раствор инструмент подразделяется на две разновидности:

Несмотря на конструктивные различия, у оборудования имеются следующие общие основные узлы:

  • привод – главный элемент системы, который приводит в движение все остальные подвижные детали механизма;
  • дебаланс – узел, создающий вибрацию;
  • вал.


Приводом заводских изделий служат пневматические, топливные, электрические и гидравлические двигатели. Чтобы собрать самодельный вибратор для бетона в бытовых условиях, оптимально будет воспользоваться электродвигателем от различных электроинструментов. Для этих целей подойдут: Можно воспользоваться также отдельно электродвигателем и от другого инструмента или оборудования. Во всех случаях нужно, чтобы у используемого электромотора были следующие технические показатели:

  • скорость от 3000 об/мин;
  • возможность подключения к стационарной электросети с напряжением 220 V.

Мощность выбранного электродвигателя скажется на эффективности работ: чем она выше, тем производительнее будет созданная самоделка, а вероятность ее перегрузки при этом уменьшится.

Дебаланс (виброустройство) является относительно сложным для практической реализации узлом вибратора. У моделей погружного типа – это вибронасадка, состоящая из резиновой муфты, гильзы и металлической (стальной) ударной части.

Глубинные вибраторы оснащаются гибким валом, который передает движение привода вибронаконечнику. Вибрирующая насадка опускается в толщу уплотняемой залитой смеси и распространяет по раствору колебания. Изготовить гибкий вал можно из нержавеющего стержня (троса), подшипников, стальной трубки.

Если предстоит нечасто работать с бетоном, то наиболее просто собрать вибратор, взяв за основу электрическую дрель либо перфоратор.

Общие рекомендации по использованию

Если нужно перемешать большой объем бетонного раствора, например, для монтажа монолитного цоколя, можно использовать вибратор на основе перфоратора

Все же важно изначально для таких целей создать каркас из металла для закрепления перфоратора, а также смонтировать специальною стальную площадку. Чтобы выполнить монтаж вибрирующего инструмента, необходимо помнить, что его длина не должна превышать показатель в 100 сантиметров

Также необходимо знать, что все узлы соединений должны быть оформлены особенно внимательно, ведь они будут поддаваться большим нагрузкам и вибрациям.

Дабы выполнить заливку монолитного цоколя либо обработать большой объем раствора, рекомендуется применять плоское оборудование

Дабы была возможность выполнять подобные работы, важно наличие высокомощного перфоратора, а также каркаса из стали, на котором он будет крепиться. Нельзя забывать и о подготовке специальной площадки из нержавеющего металла. Вибратор, созданный своими руками, конечно не получится использовать во время больших строительств, однако в частном либо личном – вполне

Финансовая экономия абсолютно очевидна

Вибратор, созданный своими руками, конечно не получится использовать во время больших строительств, однако в частном либо личном – вполне. Финансовая экономия абсолютно очевидна.
