Простая самодельная бормашинка из двигателя шуруповерта
Для создания самодельной бормашины я использовал двигатель типоразмера 775, который я заказал у китайцев Здесь.
Такие двигатели можно найти в шуруповертах и, вроде бы, в компрессорах для накачки шин авто. Не во всяком шуруповерте стоит такой внушительный двигатель. Вал у двигателя имеет диаметр 5 мм. Понадобилась еще насадка-патрон, которую можно купить Здесь.
Кстати, очень удобный патрон, зажимает до 4 мм, совсем не бьет. Можно зажимать любые насадки для гравера или сверла. Желательно еще иметь регулятор оборотов двигателя Такой
Общий бюджет данного устройства получился около 1100 рублей (без блока питания для компьютера). Блок питания можно использовать любой на 12 В (в зависимости от напряжения двигателя), но мощность его должна быть сопоставимой с мощностью блока питания ПК. Этот двигатель потребляет на холостом ходу 1,5- 2А. Под нагрузкой ток возрастает. Блок питания на 250-350Вт справится без проблем. Даже при заклинивании насадки аварийного отключения не происходит.
Регулятор оборотов от этого двигателя нагревается очень слабо, потому что нагрузка непостоянна. Регулировка очень полезна при работе с оргстеклом и плавящейся пластмассой. А при случае можно и пятки шлифовать или ногти полировать. Двигатель имеет шариковый подшипник в передней части, сзади втулка. Вообще, моторчик внушает доверие, очень тяжелый и добротный. Излишка мощности и надежности не бывает.
Посмотрим, что же у нас получилось в итоге.
Корпус для двигателя сделан из отрезка канализационной трубы, с торцов заглушен оргстеклом. Вырезы в корпусе для вентиляции. Спереди специальных отверстий нет, тольк зазор между валом и корпусом (4-5 мм). Побоялся делать вентиляцию спереди, потому что двигатель насосется пыли и помрет. Почти все собрано на термоклее из пистолета (сопледав). Нагрева сильного нет и прочность достаточная. Чтобы термоклей лучше держал, нужно предварительно разогревать склеиваемые поверхности. Я использую для этого паяльный фен. Клей черный Stayer.
Самоделка во многом превосходит готовую китайскую бормашину (гравер). Я могу сравнить, потому что у меня есть и такая. Нагревается самоделка меньше, при сопоставимой мощности. Минус самоделки в недостаточной скорости вращения, 10-15 тыс/минуту для некоторых насадок маловато. Но этот вопрос можно решить, купив двигатель с большей скоростью вращения. На Aliexpress выбор достаточный. В целом устройство меня удовлетворяет полностью. Конечно, это не болгарка и металл резать ей проблемно, даже тонкий. Режет не так быстро, но справляется. Нагрев двигателя есть, но не критичный. Есть некоторое неудобство при гравировке, держать неудобно. При использовании нужно помнить, что вал двигателя, хоть и толстый, сломать его можно или погнуть. Поэтому, не стоит забывать, что у вас в руках инструмент для тонких работ. С пластмассой, деревом и другими не очень твердыми материалами справляется замечательно. Поэтому можно порекомендовать радиолюбителям при изготовлении корпусов для поделок, раскройка печатных плат. Можно резать, сверлить, зачищать, расширять отверстия различной формы, фрезеровать. Желаю удачи!
И чего только не придумают наши изобретательные Кулибины, у которых золотые руки и логически мыслящая голова! С успехом можно использовать электромотор проржавевшей стиральной машины и приспособить служить себе даже детали обыкновенного домашнего вентилятора, предназначенного на выброс.
Что можно сделать из шуруповерта своими руками
Шуруповерт широко используется в различных сферах деятельности для работы с крепежами разного вида: саморезами, винтами, болтами с гайками, мебельными конфирматами, шурупами и прочими. Также с помощью этого электроинструмента свертят отверстия в разных материалах, например, в различных металлах, в пиломатериалах, в бетоне. При этом функциональные возможности эксплуатируемой модели определяются величиной ее мощности и крутящего момента, наличием ударной функции.
Из шуруповерта можно сделать в домашних условиях разнообразную технику и инструмент для бытового использования. Кроме самого электроинструмента для переделки во многих случаях потребуются дополнительные детали и материалы. Но самодельные устройства обойдутся все же дешевле заводских аналогов, позволив автоматизировать и сделать более эффективным ручной труд.
Metabo WB 18 LTX BL 125 Quick для профессионалов
Конструкция на основе бесщеточного двигателя полностью соответствует своему назначению. Электронная защита полностью предохраняет устройство от перегрузки. А индикатор степени заряда помогает постоянно следить за рабочими качествами аппарата и вовремя пополнять недостающий баланс. Аккумуляторы на базе сильноточной LiHD-технологи хорошо поддерживают нужный режим работы.
Преимущества:
- профессиональный тип;
- работает с дисками 125 мм;
- на холостом ходу частота 9000 об./мин.;
- в комплекте 2 поворотных аккумулятора;
- блокировка случайного включения и шпинделя;
- 2 позиционная антивибрационная рукоятка;
- защита от пыли и грязи;
- зарядка 50 – 110 мин. в зависимости от ЗУ;
- весит 2,6 кг.
Недостатки:
стоимость от 15000 руб.
Преимущества
Портативный электроинструмент удобен тем, что его можно использовать в работе с конструкциями, недоступными для обычных инструментов. Болгарки, работающие от аккумулятора, появились на рынке недавно. Одной из ключевых характеристик современной УШМ, работающей от аккумуляторной батареи, являются ее мобильность, портативность и удобство. Характеристики такого вида болгарки позволяют использовать инструмент на высоте и в местах, где нет источника электричества, даже в помещениях с высоким уровнем влажности. Портативные углошлифовальные машины могут быть профессиональными, а могут изготавливаться самостоятельно. Болгарка от аккумулятора автомобиля обычно изготавливается многими умельцами.
Итак, основными «плюсами» аккумуляторных болгарок являются:
Легкость. Их вес составляет около 1–4 кг. Точный вес инструмента зависит от его мощности. При этом аппарат можно держать в одной руке, что позволяет работать в сложных условиях на высоте, с подвесными потолками, с техникой и др. Портативность. Поскольку аккумулятор обеспечивает питание прибору и его достаточную функциональность, то подключения к сети ему не нужно. Благодаря отсутствию необходимости зависеть от источника питания, такую УШМ запросто можно взять в дорогу для ремонта, на дачу, на строительство удаленных объектов. Удобство. Достаточно взять в руки этот аппарат, чтобы оценить его удобство. При работе с портативной болгаркой профессионалы сразу отмечают удобный захват и минимальную нагрузку для рук. Минимальный уровень шума. Аккумуляторная болгарка работает тише (в диапазоне 35–65 дБ) в сравнении с сетевыми инструментами (от 65 дБ), а ее двигатель обладает плавным спуском. Портативную УШМ легче удержать в руках. Причина в том, что беспроводной вид болгарки делает меньше оборотов, чем ее стационарный вариант, и потому не «выпрыгивает» из рук
Болгарка «Макита»: ответы на наиболее частые вопросы
Отечественные потребители уже давно полюбили машинки, представленные компанией Makita. Этот производитель уже давно входит в первые ряды мировых лидеров по изготовлению инструментов для строительства. Высочайшее качество, прекрасные эксплуатационные параметры, строжайшее соблюдение гарантий – все эти преимущества японская компания завоевала за целый век своей деятельности.
Болгарка Макита оснащена аккумуляторными блоками литий-ионного типа с большой емкостью и мощностью
Угловые шлифовальные машинки Makita представляют собой вполне мультифункциональные устройства. Говоря о том, для чего нужна болгарка данной фирмы, стоит заметить, что она позволяет пилить и осуществлять шлифовку плитки, кирпичных стен, бетонных блоков, металлических изделий и других твердых материалов. УШМ Makita может применяться как в процессе работ, связанных с демонтажем, так и во время зачистки различных поверхностей.
Независимо от модели, каждая аккумуляторная болгарка «Макита» обладает следующими преимуществами:
- существенным запасом мощности;
- эффективным ограничением пускового тока;
Рукоятки аккумуляторной УШМ Макита покрыты специальной эластичной резиной для снятия напряжения с мышц рук оператора
- способностью задавать нужное количество оборотов;
- возможностью замены насадки без применения ключа;
- наличием опции плавной подстройки частоты вращения.
Кроме того, японским специалистам удалось разработать множество оригинальных инноваций. С целью максимальной защищенности аккумуляторная УШМ «Макита» оснащается специальным мешком для сбора пыли. А благодаря идеально совместимым адаптерам можно даже выполнять подключение к пылесосу.
Болгарка Макита оснащается специальным мешком для сбора пыли
Как быстро из дрели сделать болгарку? Самодельная болгарка Замена шуруповерта обычной дрелью
Нередко в быту приходится перепрофилировать инструменты, причем чаще всего приходится дорабатывать именно дрель, т.к. это самый универсальный инструмент из доступных. Но нужно всегда выбирать правильный инструмент, чтобы его технические характеристики совпадали с требуемыми, благодаря чему результат будет идеальный.
Устройство дрели электрической: 1 – вентиляционная решетка, 2 – регулятор мощности, 3 – регулятор скорости, 4 – переключатель ударного действия, 5 – быстрозажимный патрон, 6 – самоцентрирующиеся кулачки, 7 – крепления патрона, 8 – редуктор, 9 – крыльчатка вентилятора, 10 – электрический двигатель, 11 – рычаг реверса, 12 – курок, 13 – фиксатор шнура, 14 – клеммы шнура.
Как из дрели сделать болгарку: процесс перепрофилирования
Инструменты и материалы:
- дрель;
- пруток;
- рашпиль;
- смазка;
- насадка от болгарки;
- линейка.
Перед тем как из дрели сделать болгарку, нужно убедиться, что данный инструмент не потребуется в это время для другой работы. Ведь сборка и разборка отнимают некоторое время. Болгарка из дрели не будет столь же простой в эксплуатации.
Сделать из дрели болгарку своими руками можно простым способом:
Типы насадок для болгарки.
- Выбирается насадка для болгарки, которой будет производиться работа. Подходит любой вариант, т.к. изготовление для разовой работы.
- Выбирается стальной пруток небольшого диаметра, у которого нужно сточить край для того, чтобы он вошел в насадку. Немного стачиваются места соприкосновения лепестков патрона и прутка для лучшей сцепки.
- Фиксация.
Тут все делается за считаные минуты, но сразу после демонтажа конструкция станет неработоспособной, а то и вовсе развалится. Подобная доработка делается в тех случаях, когда нужно срочно из дрели сделать болгарку, т.к. основная вышла из строя.
Более сложный вариант не особо отличается, но все же поработать придется гораздо больше:
Компоновочная схема дрели-«болгарки»: 1 — привод (электродрель), 2 — рабочий стол (дюралюминий, лист s5), 3 — дисковая пила, 4 — стойка (Ст3, полоса 20×5, 4 шт.), 5 — опорный держатель вала оправки, 6 — оправка, 7—держатель электродрели, 8 — опорная плита (мебельная ДСП).
- Для начала извлекается патрон. Он потребуется теперь лишь для обратного восстановления, а пока что желательно просто прочистить и смазать все его внутренности. Хранить только в темном непыльном месте.
- Выбирается насадка под болгарку из прочной стали (нередко встречаются облегченные варианты, которые ни в коем случае сюда устанавливать нельзя).
- На данном этапе потребуется пруток такой длины, чтобы он выходил за пределы дрели на 1,7-1,9 см. Его конец стачивается рашпилем таким образом, чтобы он в итоге идеально совпал с гнездом в насадке. Перед стыком нужно воспользоваться машинным маслом или любой другой смазкой.
- Шарикоподшипник устанавливается на место вывода, а через него продевается пруток и фиксируется в основании. Иногда этот шаг не требуется, поэтому пруток можно будет просто зафиксировать на своем месте.
Данный способ воплощается за считаные часы, а демонтаж и установка патрона вовсе за минуты. После того как конструкция была собрана 1 раз, ее в будущем уже не потребуется изменять или дополнять.
Стоит помнить, что в данном случае защита не устанавливается, поэтому при работе по сторонам не должны находиться люди. Себе нанести травму не получится из-за того, что диск вращается параллельно мастеру.
Зачем делать станок из УШМ
Отрезной станок — это вещь полезная и нужная и, причем не только в условиях промышленности, но и в хозяйстве. При помощи этого полезного инструмента можно производить точный рез деталей и заготовок. Достигается это за счет надежной фиксации режущего диска, в шпиндель которого можно установить не только абразивные круги для резки металла. Стационарный станок можно использовать для резки кафеля, кирпича, мрамора, гранита и прочих подобных материалов, применяя при этом в конструкции инструмента специальные круги с алмазным напылением. При необходимости, такой станок можно использовать для распиливания брусьев, досок и других заготовок из дерева.
О том, как сделать самому отрезной станок из болгарки и подручных материалов, желают узнать многие, кто не один раз сталкивался с необходимостью произвести точный разрез заготовки. Удерживая болгарку в руках, произвести точный рез также можно, однако сделать это сложнее, так как инструмент приходится держать исключительно двумя руками. При помощи самодельного станка для резки можно не только выполнять, но еще и упростить проведение таких работ:
- Произвести раскрой листового материала, как например, оцинковка, применяемая для утепления дымохода и прочих целей
- Разрезать керамическую плитку и кафель — учитывайте, что рез можно сделать только прямым
- Произвести распиливание материалов под разными углами
- Распилить металлический профиль, трубу, деревянные брусья, доски и т.п.
К изготовлению станка из болгарки нужен соответствующий подход. Ведь инструмент сам по себе является очень опасным, поэтому малейший просчет может привести к тому, что мастер получит серьезную травму. О последствиях работы болгаркой при несоблюдении ТБ известно, поэтому вначале, перед тем, как соорудить самоделку, стоит отметить следующее:
- Только при правильном изготовлении отрезного стационарного станка можно быть уверенными в его надежности и безопасности
- Если запланировали сделать, то нужно просчитать каждый шаг, чтобы в процессе эксплуатации не случилось беды
- Использование станка в некотором роде является более безопасным, нежели работать инструментом, удерживая его в руках. Однако необходимо отдавать себе отчет о том, что болгарка — это мобильный инструмент, и изготовление самоделки — это уже есть нарушение техники безопасности
- Для изготовления использовать необходимо соответствующей надежности материалы, соответствующие мощности и размерам основного электроинструмента
Разобравшись с необходимостью изготовления станка, можно приступать к делу.
Это интересно!Если не можете решиться, что лучше — купить новый станок или же изготовить его самостоятельно, то второй вариант более предпочтителен, так как стоимость заводского устройства обойдется не менее чем в 10 000 рублей. При самостоятельном изготовлении не понадобятся никакие расходы, так как болгарка уже есть в хозяйстве, а составные материалы можно найти в гараже.
Болгарка на 12В своими руками
Приветствую любителей помастерить. Порой в жизни возникает потребность в различных инструментах. Так, например, чаще всего выручает такая штука как болгарка. С помощью нее можно резать, шлифовать, точить и многое другое. Но частенько бывают такие места, куда не дотянешься кабелем или вообще случаи, когда нужно что-то отрезать далеко от электросети. Тут вам на помощь придет болгарка на 12В, которую вы можете запитать от небольшого аккумулятора, который может поместиться в кармане. А если вы на автомобиле, то просто подключаем болгарку к электросети авто.
Основным преимуществом электроинструмента является то, что он относительно тихо работает. Это особенно удобно, если вам нужно что-то «стибрить» (это шутка конечно….а может и нет). К тому же, болгаркой на 12В можно вполне без гнева соседей пользоваться в квартире.

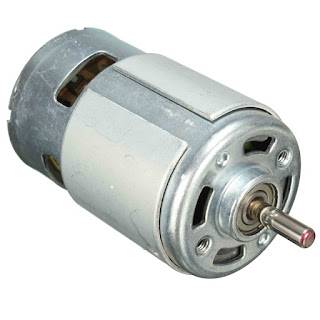

В качестве основы автор решил использовать двигатель 775. Он работает от напряжения 12-24В, имеет встроенный пропеллер для охлаждения, а еще якорь движка вращается на подшипниках. Благодаря всем этим особенностям 775-ые ходят довольно долго, их активно используют в различных домашних станках.
Ну а все остальное, то есть корпус, делается из запчастей для сантехники из ПВХ. Приступаем к сборке.
Список материалов:- запчасти из ПВХ (смотрите на фото);- двигатель 775 или подобный;- адаптер для болгарки ;- выключатель;- разъем для подключения источника питания;- провода;- краска.
Список инструментов:- ножовка по металлу;- бормашина;- клей;- винтики, саморезы и пр.;- дрель;- маркер;- штангенциркуль.
Шаг первый. Изготовление корпуса (ручки)Первым делом изготавливаем ручку, тут вам понадобится соединительный уголок из ПВХ, деталь в виде конуса и кусок трубы. Отрезаем кусок трубы и с помощью клея собираем всю конструкцию. В итоге получаем готовую легкую, прочную ручку.
Шаг третий. Завершающая сборка корпусаВ том месте ручки, где будет находиться двигатель, обязательно насверлите отверстий. Они нужны для того, чтобы моторчик охлаждался, в противном случае он может перегреться. В завершении работ автор устанавливает вертикальную ручку, которую нужно вырезать из трубы. Просто приклеиваем ее к корпусу, используя эпоксидный клей. Для качественного склеивания зачищайте склеиваемые поверхности наждачкой или бормашиной, как это делает автор.
Теперь можете покрасить весь корпус в любой понравившийся цвет. Для этого вполне подойдет баллончик с краской. Посмотрите, какая красота получилась у автора!
Шаг седьмой. Тестируем!Подключаем к болгарке источник постоянного тока на 12В, подойдет блок питания или аккумулятор. При подключении правильно определите полярность опытным путем, так как диск может вращаться не в том направлении, что нужно.
У автора машинка получилась довольно мощная, с помощью нее он без труда шлифует, режет сталь. А если установить диск от циркулярки, устройство без труда режет доски, причем все это довольно безопасно, ведь мощность двигателя тут небольшая. На этом все, надеюсь, самоделка вам понравилась. Удачи и вдохновений при изготовлении самоделок!
READ Биты Для Шуруповерта Как Выбрать
Мини-болгарка из подручных средств
Такое приспособление подойдет для тех, кто занимается моделированием
— им часто приходится резать детали из твердых материалов. Использовать стандартные углошлифовальные устройства в этом случае невозможно: необходимо разрезать очень маленькие элементы. Для такой работы необходимо сделать мини-болгарку. Ее делают изнебольшого электромотора. Он может быть от неисправного видеомагнитофона, принтера или детской игрушки. Питание такого устройства осуществляется от зарядного блока сотового телефона, входа USB, аккумулятора или нескольких батареек.
Самое сложное — это изготовление своими руками режущего элемента
. Диск изготавливается из самого тонкого отрезного круга. Диаметр выбирают самостоятельно, согласно условиям применения.
Изготовление устройства начинают с обработки ручки — закрепляют на нее двигатель. На ось монтируют цанговый зажим. Берут подготовленный круг, закрепляют его с помощью шайб на винте М6. Получается своеобразная насадка, которую скрепляют цанговым зажимом.
Инструмент готов к работе. Механизм из моторчика можно использовать и без ручки, если требуется подрезать детали внутри модели.
Как изготовить устройство, можно посмотреть в этом видео:
Всем желающим изготовить устройство следует знать, что самодельная болгарка не отвечает требованиям техники безопасности
. Если нет острой необходимости, лучше не рисковать своим здоровьем, а иногда и жизнью.
Болгарка из дрели делается проще, чем наоборот. Болгарка или угловая шлифовальная машина (УШМ) стала незаменимым электро благодаря широкому спектру работ, которому можно выполнить с её помощью, но она имеет свои недостатки, которые мешают в работе. С ее помощью не всегда можно подобраться к труднодоступным местам и зачастую она имеет высокие нерегулируемые обороты, кстати, из-за этого требуются повышенные меры безопасности. Но, несмотря на все это при определённых она незаменима. Мы же можем воспользоваться всеми преимуществами УШМ, да, еще обойти ее недостатки. Для этого нам будет достаточно разжиться приводным валом с фланцами от болгарки (я взял его от старой, испорченной).
Болгарка из дрели в фото пояснениях
1 Приводной вал 2 Внутренний фланец 3 Наружный фланец 4 Ключ для наружного фланца 5 Отрезной диск по металлу
Собираем в следующей последовательности
Надеваем внутренний фланец на вал, чтобы он сел в пазы, затем закручиваем наружный фланец.
Затягивается только наружный фланец специальным для этого ключом, вал придерживается рожковым с обратной стороны внутреннего фланца.
Для работы устанавливаем отрезной (или другой) диск
После установки затягиваем и устанавливаем в патрон дрели, тоже хорошо затягиваем вал в патроне.
Готово! Поскольку дрель имеет реверс, то рабочее вращение должно идти по часовой стрелке, как при сверлении. Стрелками (на фото) указано обязательное направление движения диска в таком случае наружный фланец с внутренней (обычной правой) резьбой будет само затягиваться, и не открутится при работе.
Вы спросите: «А где можно достать вал от болгарки, если нет старой, неисправной?»
- В мастерской по ремонте электроинструмента
- Заказать токарю
- Собрать свой вариант из подручных материалов
- Возможно есть рем. комплекты (не интересовался)
Поделюсь, что в этом сезоне работал этим приспособлением и получил массу удовольствия от маневренности и возможности при необходимости регулировки скорости вращения диска. Думаю, что при случае вы все сами оцените.
Болгарка из дрели | Видео пояснение
Удачного Вам ремонта! —————————————— Сразу скажу, что идея использования дрели вместо болгарки не моя, просто, впервые ее увидел у мастера «кузовщика» Александра Борчанинова.
Потребность в миниатюрном инструменте существует там, где человек занимается изготовлением сувениров, моделей судов и самолетов, мелких технических узлов и деталей.
Миниатюризация идет по двум вариантам. Первый вариант предусматривает изготовление только миниатюрных инструментов – дисков, фрез и т.д. Второй вариант предусматривает именно изготовление шлифовального инструмента на базе миниатюрных электродвигателей.
Болгарка из дрели
В случае выхода из строя углошлифовальной машинки (УШМ или болгарки), ее можно изготовить из дрели. Следует учитывать, что имеется несколько способов преобразования одного инструмента в другой. Наименее затратным и не таким трудоемким будет использование специального приспособления – адаптера.
Адаптер представляет собой переходник, который выполнен в виде штока. С одной стороны его можно зажать в патрон дрели, а на вторую сторону при помощи шайб закрепляется отрезной диск.
Если нет возможности купить переходник, можно разобрать своими руками неисправную УШМ и демонтировать шпиндель.
Также его можно купить в ремонтной мастерской или выточить адаптер на станке у знакомого токаря. Зажав адаптер в патроне дрели, получаем работоспособную углошлифовальную машинку.
К недостаткам конструкции можно отнести то, что такую «болгарку» можно использовать только при строгом соблюдении техники безопасности. Ей можно резать металл не толще 5 мм. Кроме того, так как у дрели частота вращения вала значительно меньше, чем у УШМ (3 000 против 11 000 оборотов в минуту), эффективность обработки металла в этом случае гораздо ниже.
К достоинствам такой модернизации можно отнести:
- быстрое преобразование одного прибора в другой;
- использование инструмента в местах, недоступных для УШМ заводского изготовления.
При использовании дрели в качестве режущего приспособления необходимо иметь в виду, что вал дрели имеет вращение в обе стороны. Поэтому при резке металла или других работах необходимо следить за направлением вращения. Режущий диск должен вращаться только по часовой стрелке.
Существуют еще один способ переделки. Но он более затратный, для его реализации приобретают специальную насадку, которая имеет редуктор. На дрели демонтируется родной редуктор, а на его место устанавливается насадка. В результате чего получается неплохая болгарка из дрели — почти полный аналог неисправного инструмента.
Однако стоимость такой насадки довольно высока, а модернизация занимает много времени. Поэтому лучше сразу приобрести недорогую УШМ.

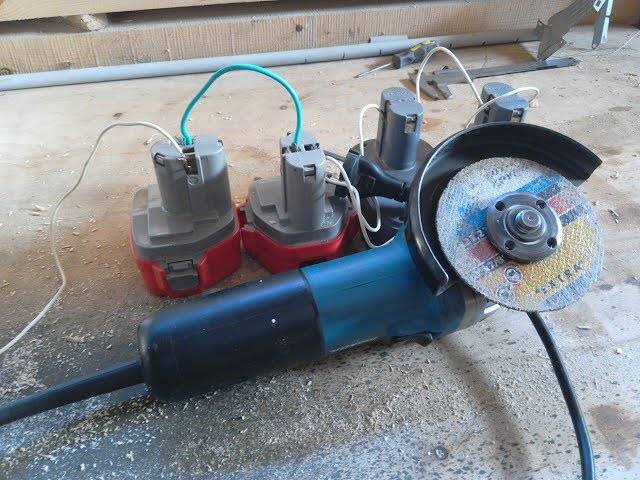

Переделываем болгарку с В на 12 В
Вскрываем корпус болгарки, отвинчивая винты крепления редуктора.
И винт заднего кожуха.
Вынимаем редуктор с ротором.
Вынимаем статор из корпуса, он больше не понадобится.
Не лишним будет разобрать редуктор и смазать его новой смазкой.
После чего закрываем обратно. Далее отпиливаем вал ротора от редуктора ножовкой по металлу.
Крыльчатку, которая использовалась для принудительного охлаждения мотора можно удалить кусачками
Закрепляем редуктор и сверлим вал в центре, сверлом диаметра чуть большего чем вал нового электродвигателя.
Теперь сверлим отверстие сбоку и нарезаем резьбу под винт.

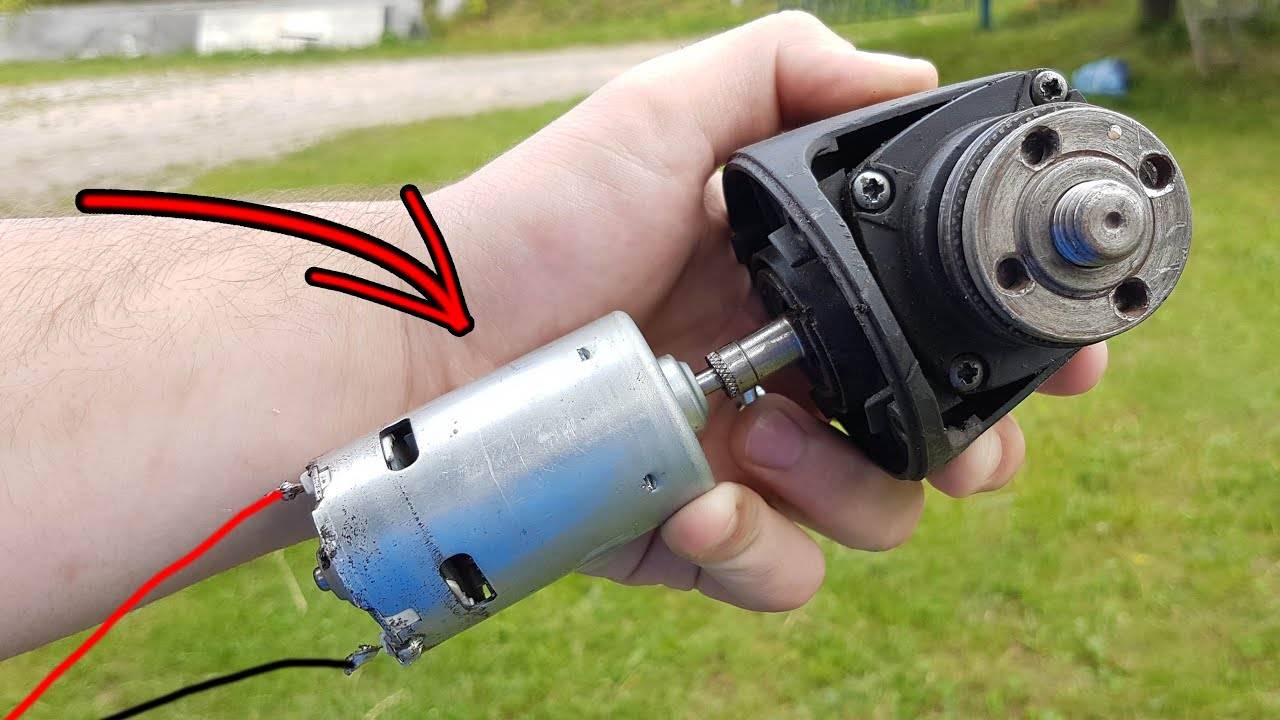

Вставляем вал двигателя и фиксируем винтов.
Обматываем двигатель изолентой увеличивая его диаметр под корпус внутри.

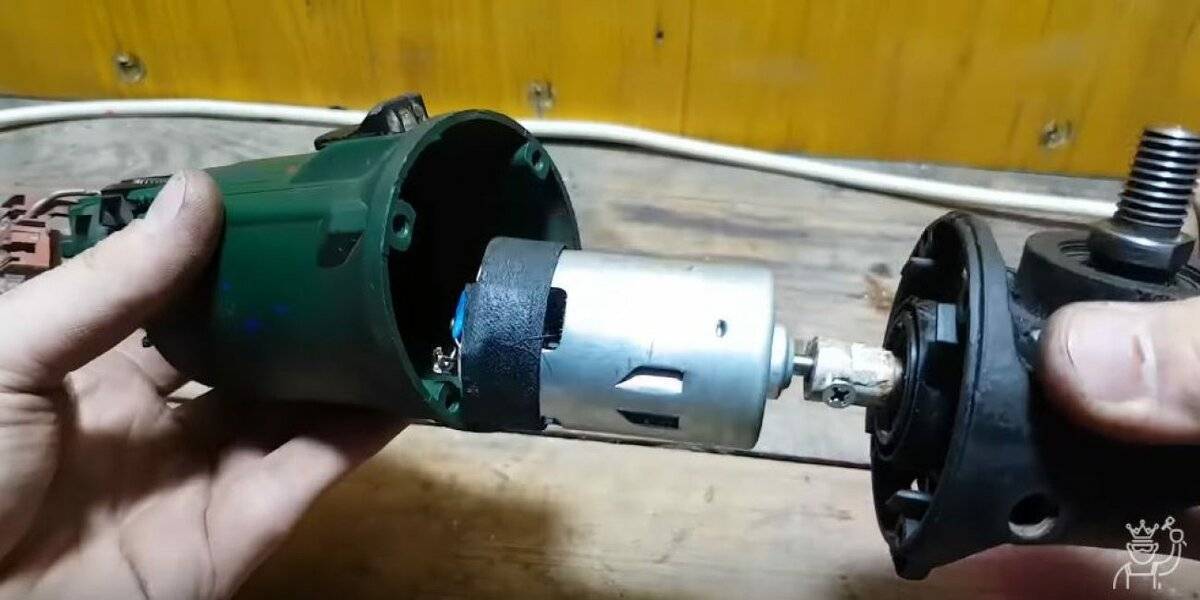

Вставляем в корпус плотно. Предварительно удалив все щетки от старого мотора.
Собираем инструмент в обратной последовательности.
Припаиваем контакты к новому мотору.
Пробуем что-нибудь отпилить отрезным диском.
Конечно мощность немного изменилась в худшую сторону, но работать все же вполне возможно.
Опорная конструкция и мелкие доработки
Инструменты и материалы:
- полоса стальная или пруток;
- сварочный аппарат;
- хомуты;
- плоскогубцы.
Почти всегда такая болгарка делается в качестве стационарного инструмента, поэтому обязательно подготавливается рабочая поверхность. Для нее подойдет любая деревянная или металлическая столешница, причем металл имеет неоспоримое преимущество.
Рабочая платформа выгибается из армирующего безреберного прута 12 мм или стальной полосы (2-3 мм). Внешне она должна полностью повторять контуры используемой модели, т.к. при погружении должна быть обеспечена максимальная фиксация. Обычно используется 4 поперечных полосы для формирования контура и 3 перпендикулярные им для жесткости. Стык делается при помощи электродуговой сварки.
После того как такая чаша устанавливается на стол, ее нужно наглухо прикрутить к поверхности при помощи болтов с гайками (болты исключительно с плоскими шляпками). Фиксация должна быть достаточно жесткой, поэтому не менее 4 точек монтажа.
В самом конце инструмент переворачивается и опускается на свое место (ручкой вверх). Окончательная фиксация производится за счет хомутов, которыми все и стягивается воедино с 2-х сторон.
Если предстоит работать инструментом долго, тогда делайте защитный кожух. Для этого достаточно лишь сделать отрез листовой стали и выгнуть его края, чтобы он занимал все пространство над рабочей зоной. Для фиксации к инструменту надо сделать хомут из стальной полосы (ровно под размер дрели) и зафиксировать его своими руками.
Очень полезная насадка на дрель или шуруповерт, сделанная из использованного диска болгарки. С помощью такого приспособления можно резать металл или обрабатывать его поверхность. Этот отрезной инструмент может очень пригодится тем у кого нет болгарки (УШМ) или нет возможности ей воспользоваться в труднодоступных местах.
