Лазерный дальномер

Дополнительные функции

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

  1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.
  1. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

Как правильно пользоваться?

Для того чтобы работа с лазерным дальномером не вызвала затруднений и принесла желаемый результат, следует придерживаться ряда рекомендаций.

  • Перед использованием рулетки нужно внимательно ознакомиться с инструкцией.
  • Необходимо беречь прибор от попадания влаги и загрязнений, а также не допускать его чрезмерного перегрева или охлаждения.
  • Несмотря на наличие защитных накладок на корпусе, не все модели лазерных дальномеров являются противоударными, и при возникновении серьёзных весовых нагрузок могут сломаться. В связи с этим эксплуатировать их следует аккуратно, стараясь не допускать случайных падений.
  • Позволять детям играть с прибором, а также направлять лазерный луч в людей или животных – запрещено.
  • Устранение неисправностей должно производиться только в ремонтных мастерских, специализирующихся на ремонте высокоточной измерительной техники. Вскрывать и ремонтировать прибор самостоятельно не рекомендуется.
  • Хранить лазерный дальномер необходимо в специальном чехле, вдали от отопительных приборов и прямых солнечных лучей.

После того как основные правила эксплуатации будут приняты к сведению, можно приступать к измерению пространств. Для этого следует придерживаться определённого алгоритма действий, который включает в себя несколько последовательных операций.

  • Первым делом дальномер вынимают из чехла, устанавливают на штатив или помещают на ровную поверхность.
  • Затем с помощью кнопки пуска прибор включают и выбирают точку отсчёта, которая может быть определена как на передней части дальномера, так и на задней. Данная функция позволяет не учитывать толщину корпуса при измерении и выполнять замеры более точно.
  • После выбора точки отсчёта выставляют единицы измерения, в которых будет производиться замер, и нажимают кнопку подачи сигнала или импульса.
  • Результаты измерений, а также необходимые расчёты площади и объёма будут тотчас же отображены на дисплее.

Особенности

При работе с лазерным дальномером целесообразно учитывать некоторые особенности работы с этим устройством.

Дальномеры имеют возможность выполнять измерения на разных расстояниях и с определенной погрешностью. Так, предельное расстояние может лежать в диапазоне от 60 до 200 метров, при погрешности в 5 см. Эти данные указываются в паспорте на изделие. Большая часть моделей дальномеров работает в пределах от – 10 до + 50 градусов.

При эксплуатации прибора на улице, необходимо помнить о том, что не последнюю роль играют погодные условия. Эффективность работы может быть снижена как в плохую, так и в солнечную погоду.

Ключевые особенности

При выполнении замеров необходимо устранить препятствия, которые могут возникнуть между прибором и объектом, это, может быть, листва, стекло и пр.

Практика использования лазерных приборов измерения привела к появлению определенных правил работы. Например, результат измерений будет искажен, если луч будет направлен на поверхность с высокой отражающей поверхностью (зеркало, фольга). Результат будет не совсем верный, если луч будет направлен на объект с низкой отражательной способностью (толь).

Для получения предельно точных результатов используют специальное приспособление ,обладающее отражательной поверхностью.

Во время эксплуатации необходимо постоянно следить за состоянием аккумуляторов или батареек. Слабые источники тока также отрицательно влияют результаты измерений.

Функции и применение строительного дальномера

Лазерная рулетка не только измеряет расстояния, но и выполняет другие функции, в зависимости от модели:

  • вычисляет площади, периметры и объёмы помещений;
  • функция Пифагора позволяет делать замеры труднодоступных объектов;
  • сохраняет данные на встроенную карту памяти;
  • вычисляет диагонали;
  • даёт возможность измерять расстояние от передней или задней грани на выбор;
  • передаёт информацию на компьютер;
  • выбирает систему измерений;
  • с помощью встроенного термодатчика определяет температуру;
  • автоматически отключается;
  • показывает уровень заряда батареи;
  • подсвечивает дисплей;
  • с помощью пузырькового уровня выравнивается относительно любого объекта горизонтально или вертикально;
  • выдвижная скоба позволяет производить замеры от углов, а также в труднодоступных местах и щелях;
  • с помощью визира может наглядно зафиксировать лазерную точку при низком освещении;
  • подключается к специальному оптическому прицелу для приближения изображения;
  • с помощью функции трекинга измеряет расстояние в реальном времени.

Включение в прибор дополнительных функций увеличивает его стоимость.

Видео: обзор функций дальномера для строительства

Применение лазерного дальномера достаточно широко:

  • строительство;
  • ремонт и отделка помещений;
  • производство и монтаж мебели;
  • монтаж оборудования;
  • топографическая съёмка;
  • геодезия;
  • ландшафтный дизайн;
  • туризм и альпинизм;
  • лесничество и охота;
  • геология и археология;
  • монтаж рекламных плакатов.

Не просто дальномер

Набор дополнительных элементов, которыми оснащена рулетка, определяется целями и задачами прибора. Инструменты для профессионального использования оборудованы встроенной памятью для хранения результатов измерений. Объем памяти разный — от 15 до 1 тыс. значений. Ряд моделей имеют интерфейс для подсоединения к компьютеру. С помощью кабелей можно переносить все данные из памяти дальномеров и затем обрабатывать их на ПК. Известные производители рулеток разработали специальное программное обеспечение, используя которое, можно создать на компьютере трехмерную модель измеренного помещения.

Некоторые дальномеры оснащены уровнем горизонтирования и оптическим визиром для наведения лазерного луча в нужную точку на удаленном объекте. Корпус лазерных рулеток термостойкий, влаго- и пылеизолированный.

Жидкокристаллический дисплей большинства моделей оборудован подсветкой для работы в темноте. Некоторые дальномеры имеют функции предупреждения о разрядке батареи и автоматического выключения прибора через 5 мин. после прекращения эксплуатации.

Рулетки предназначены для измерения расстояний в довольно широком диапазоне: ближняя граница составляет 0,2-0,3 м, а дальняя — 100-200 м. Точность измерения при такой дальности очень высокая: у моделей попроще — ±3 мм, а у профессиональных — ±1,5 мм. Для одного замера надо от 0,5 до 4 сек. Габариты и вес приборов достаточно малы, что позволяет управляться с ними одной рукой.

Ведущие производители лазерных рулеток предлагают потребителям множество дополнительных аксессуаров и принадлежностей, таких как чехол, ремешок для крепления на руку, короткие алюминиевые штативы, отражатели лазерного сигнала для увеличения дальность действия, телескопические прицелы-насадки, интерфейсные кабели, оптические визиры и т. д.

Как выбрать лазерный дальномер

При выборе лазерного дальномера советуем определиться с теми задачами, для которых он приобретается. От этого будут зависеть и характеристики гаджета.Максимум и минимум измерений. Для дома подойдет лазерная линейка с дальностью до 30 метров. Но для измерений на улице или в больших помещениях имеет смысл покупать прибор с высоким максимумом (100 и более метров). Минимум связан с тем, что лазерный дальномер не может измерять маленькое расстояние, как обычная линейка. У одних приборов этот показатель составляет около полуметра, у других — только пять сантиметров (чем дороже, тем шире шкала измерений).

Количество точек начала отсчета. Отсчет можно вести от верхнего края электронной рулетки, нижнего края и скобы (см. выше). Чем больше точек отсчета, тем точнее измерения.

Функционал

Помимо функциональных возможностей (расчета площади, объема, непрерывных измерений, сохранения измерений в память и пр.) советуем обратить внимание и на наличие автоотключения, жидкостного уровня для точной установки прибора, возможности установки на штатив, наличие дополнительных функций (уклономера, видоискателя, цифрового уровня и пр.)

Длина волны и класс лазера. Чем короче длина волны, тем лучше видно луч. Измеряется эта величина в нанометрах. Класс лазера характеризует его мощность и безопасность для глаз. Чем выше класс, тем мощнее луч. Его лучше видно в сложных условиях, но и опасность повреждения глаз при попадании в них лазерного луча возрастает. Безопасным и наиболее распространенным считает второй класс, в то время как использовать дальномер с лазером третьего класса рекомендуется только в защитных очках.

Другие характеристики. Среди них диапазон рабочих температур, подсветка и звуковая индикация, комплектация (наличие USB-зарядки, штатива, сумки, ремешка, адаптера), степень защиты от ударов, влаги и прочего и габариты прибора.

Плюсы и минусы

Какими преимуществами обладает лазерная рулетка? Что даёт такая автоматизация процессов измерения мастеру? Давайте посмотрим:

Достоинства

Возможность осуществления всех необходимых замеров без посторонней помощи. С таким инструментом нет необходимости искать партнёра, который должен будет придерживать другой край раскручиваемой измерительной ленты;

Все замеры легко выполняются одной лишь рукой

  • Элементарная инструкция эксплуатации. Для того чтобы проделать вышеописанную мной операцию не требуется оканчивать какие-то специальные курсы, всё выполняется интуитивно просто: поставил или приложил, включил, посмотрел на экран;
  • Возможность измерения тех объектов, до которых не представляется возможным добраться с обычной рулеткой. Главное чтобы лазерный луч добивал;
  • Высокая скорость получения данных. Вы только нажали кнопку, а прибор уже выдал искомые значения на дисплей;

За то время, пока луч «сбегает», а микропроцессор посчитает, вы даже моргнуть можете не успеть

Наличие функции «лазерная указка». Генерируемая аппаратом абсолютно ровная красная линия может также играть роль превосходной разметки;

Монтаж крючка с помощью рассматриваемого оборудования

  • Высокая точность проводимых измерений. Лучевые приборы, дополненные электронным «мозгом» гораздо точнее свёрнутой в спираль металлической полосы и ваших рук;
  • Возможность нахождения не только удалённости одного предмета от другого, но также ещё площади и объёма помещения.

Недостатки

Без «ложки дёгтя в бочке мёда» также не обошлось.

Есть и пара отрицательных сторон у данного устройства:

  1. Достаточно высокая цена. Наличие электроники, излучателя и дисплея, конечно же, делает себестоимость лазерных рулеток гораздо выше их классических альтернатив, состоящих по большей части из спирально закрученных металлических лент;
  1. Относительная хрупкость. Если опять-таки провести сравнение с обычными рулетками, то лучевые, конечно же, нуждаются в более бережном отношении, чтобы в процессе эксплуатации сохранить всю электронную начинку и экран в целости;

Устройство компактного лазерного строительного дальномера

Несмотря на внешнюю простоту, лазерная линейка – это сложный инженерный прибор. Устройство лазерного дальномера состоит из следующих узлов:

Схема работы лазерного дальномера

  1. Излучатель – он генерирует луч и отправляет его в нужную точку.
  2. Отражатель – он необходим для приема, отраженного от объекта луча.
  3. Микропроцессор, для выполнения необходимых расчетов.
  4. Предустановленная программа необходимая для обработки полученных при замерах данных.
  5. Прицел, позволяющий направить луч в необходимое место.
  6. Уровень, с помощью которого прибор можно строго выставить в горизонтальной или вертикальной плоскости.

Как выбрать дальномер: рекомендации

Электрооптический дальномер.

Перед приобретением дальномерного устройства необходимо определиться с предстоящими работами, то есть с тем, для каких целей он нужен. Чем больше функций у прибора, тем он дороже будет стоить.

Пункты, которые необходимо учесть перед выбором:

  1. Классификация.

Подобные приборы бывают:

  • бытовые;
  • профессиональные.

Если прибор приобретается для внутренней отделки квартир, то для этих целей подойдет простое бытовое устройство. Если предстоит работать при более суровых условиях и на сложных строительных объектах, то необходимо призадуматься над профессиональным оборудованием. Но цена на профессиональные приборы значительно выше. Бывает и так, что некоторые бытовые дальномеры могут быть оснащены дополнительными функциями.

  1. Дальность замера.

Структурная схема импульсного лазерного дальномера.

Современные лазерные измерительные приборы могут иметь дальность луча до 200 м

Приобретая устройства с максимальной дальностью измерения, необходимо обратить внимание на приспособление для установки штатива, так как производя замеры на больших расстояниях, нужно иметь штатив. В случае использования прибора для строительства загородного дома или на строительных площадках небольшого размера, достаточно использовать дальномер с дальностью до 50 м

  1. Точность дальномера.

В основном все лазерные дальномеры обладают точностью измерений с погрешностью от 1.5 до 2 мм, что решает проблемы при бытовых и профессиональных застройках.

  1. Производитель.

Качество дальномеров также напрямую зависит и от производителя. Самыми лучшими компаниями по производству дальномеров считаются BOSH, Stabila. Как правило, устройства европейских производителей намного дороже продукции китайского производства, но и качество китайских намного уступает.

  1. Гарантийное обслуживание.

Любая известная компания на свое оборудование предоставляет гарантийный талон, предоставляющий право на сервисное обслуживание. В обычных случаях гарантия дается на 1-2 года на бытовые лазерные приборы и до 3 лет на профессиональное оборудование. Приобретая дальномер, необходимо выяснить, имеется ли центр для обслуживания оборудования той или иной фирмы.

  1. Дизайн и удобство при использовании.

При подборе лазерного устройства необходимо его подержать в руках. Он должен быть удобным, нетяжелым и не выпадать из рук. Чем меньше габариты устройства, тем удобней его использовать, так как можно поместить даже в карман. Для удобства применения дальномера многие производители оснащают его корпус резиновыми деталями.

  1. Функциональность.

Выбираем ватерпас (общее название гидроуровней)

Линейные размеры

При выборе пузырькового уровня, необходимо определиться с его размерами, то есть длиной.

Длина пузырьковых уровней варьируется от 5 сантиметров до 4 метров и чем длиннее уровень тем более бережного отношения он требует.

Одно неудачное падение трехметрового уровня может нарушить его геометрическую прямолинейность и его эксплуатацию, в качестве уровня, можно считать законченной.

Профиль корпуса и материал

Обычный материал изготовления пузырьковых уровней, это профиль из алюминиевых сплавов.

Для достижения идеальной параллельности и прямолинейности, верхнюю и нижнюю, рабочую поверхность фрезеруют.

Несомненное преимущество качественного уровня, это его жесткость, размерная стойкость и прочность.

Косвенные признаки прочного уровня- его вес и высота профиля (полки).

Колбы

При выборе колбы обратите внимание на возможности её регулирования ( по этому факту нет единого мнения ), читаемость рисок и подвижность пузырька в маловязкой жидкости. Производители подкрашивают основание колбы для лучшей видимости пузырька и рисок

Производители подкрашивают основание колбы для лучшей видимости пузырька и рисок.

Также, некоторые мастера практикуют юстирование уровней, даже не предназначенных для этой процедуры.

Подвижность пузырька можно определить, путем подкладывания под уровень карты, бумаги и т.д.

Чем длиннее уровень, тем он точнее и нежнее.

Основные компоненты и характеристики

Лазерная рулетка, или дальномер, среди всего бытового измерительного инструмента отличается наивысшей точностью. Её погрешность не превышает 1−1,5 миллиметра на 30 метров, применяется в любых закрытых местах. Устройство рулетки вид инструмента не отличается разнообразием. Основная характеристика — дальность измерения. Для домашней работы производят рулетки до 60 метров дистанции. Профессиональные дальномеры рассчитаны на удаление до 260 метров.

Кроме расстояния до цели, важен такой показатель, как длина волны. Дорогостоящие аппараты оборудованы лазером с этим параметром 630−650 нанометров, что обеспечивает хорошую точность показаний. А также важна мощность прибора, которая составляет около 1 милливатта. Это показатель красного спектра излучения, опасного для сетчатки глаза. Такая мощность преимущественно у бытовых моделей, профессиональные используют рулетки безопасного зелёного спектра.

Любой оптический инструмент имеет следующие части:

Корпус

На материал его изготовления необходимо обратить особое внимание перед тем, как выбрать рулетку. Работа по строительству и ремонту связана с перемещением в стеснённых и неудобных условиях. Падения инструмента и удары по нему случаются регулярно

Это плохо сказывается на устройстве измерителя. Поэтому желательно, чтобы он был сделан из ударостойких материалов. Хорошо, если корпус будет прорезиненным, что обеспечит герметичность в предохранении от воды и пыли. Качественная конструкция удорожает изделие. Лазерный луч проходит к объекту измерения через глазок — излучатель. На его качестве экономить не следует. Дорогие профессиональные модели имеют специальное прицельное приспособление — визир. Оно оптически приближает объект, что повышает качество измерения. Для производства вычислений необходимо программное обеспечение. С его помощью не придётся вручную подсчитывать площади поверхностей, высоты сооружений. Соответственно, стоимость прибора с большим числом определяемых параметров выше. Для домашних работ многие виды расчётов не очень нужны, а вот специалистам дорогая и многозадачная модель будет кстати. Устройство отображения информации должно отражать максимальное число параметров. Поэтому чем больше дисплей рулетки и количество строк на экране, тем лучше. Прибор с четырьмя строками способен показать большинство необходимых характеристик. Для работы ночью или в помещениях, не оборудованных осветительными приборами, нужна подсветка дисплея. Для устойчивости и точности измерений модели для профессионалов комплектуются штативом. Точное расположение по горизонтали и вертикали обеспечивает уровень, или ватерпас

Падения инструмента и удары по нему случаются регулярно. Это плохо сказывается на устройстве измерителя. Поэтому желательно, чтобы он был сделан из ударостойких материалов. Хорошо, если корпус будет прорезиненным, что обеспечит герметичность в предохранении от воды и пыли. Качественная конструкция удорожает изделие. Лазерный луч проходит к объекту измерения через глазок — излучатель. На его качестве экономить не следует. Дорогие профессиональные модели имеют специальное прицельное приспособление — визир. Оно оптически приближает объект, что повышает качество измерения. Для производства вычислений необходимо программное обеспечение. С его помощью не придётся вручную подсчитывать площади поверхностей, высоты сооружений. Соответственно, стоимость прибора с большим числом определяемых параметров выше. Для домашних работ многие виды расчётов не очень нужны, а вот специалистам дорогая и многозадачная модель будет кстати. Устройство отображения информации должно отражать максимальное число параметров. Поэтому чем больше дисплей рулетки и количество строк на экране, тем лучше. Прибор с четырьмя строками способен показать большинство необходимых характеристик. Для работы ночью или в помещениях, не оборудованных осветительными приборами, нужна подсветка дисплея. Для устойчивости и точности измерений модели для профессионалов комплектуются штативом. Точное расположение по горизонтали и вертикали обеспечивает уровень, или ватерпас.

Дополнительные функции

Применяемая в составе лазерных дальномеров микроэлектроника позволяет не только выполнять прямые замеры. Многие устройства подобного типа обладают некоторыми дополнительными функции, к которым можно отнести:

  1. Функция непрерывного измерения. При работе в обычном режиме дальномер при нажатии кнопки на пульте фиксирует результат и выводит его на монитор. Но, довольно часто, возникает необходимость в проведении постоянного измерения расстояния, например, от стены до будущей перегородки. Для этого прибор переводят в режим непрерывного измерения. В таком режиме работы, устройство с некоторой частотой самостоятельно выполняет замер и показывает их результаты на монитор. Измерение проходит в реальном режиме времени.
  1. Определение наибольшего и наименьшего расстояния. Эта функция полезна при определении диагонали в комнате. Дело в том, что выполнить ее замер не так и просто при направлении лазерного луча можно промахнуться и в результате будут получены неточные результаты. После установки на приборе минимального расстояния, он будет фиксировать только те замеры, которые больше установленной.

Популярные модели

Ассортимент лазерных дальномеров очень широк. Модели отличаются по стоимости и функционалу.

ADA Cosmo MINI А00410

Компактное устройство весом 110 гр. позволяет производить измерения с погрешностью до 3 мм. Функция автоотключения обеспечивает экономию заряда батареи. Управление осуществляется при помощи трёх клавиш, поэтому пользоваться им сможет даже новичок. Корпус оснащён защитой от пыли и влаги, информация на дисплее хорошо читается даже при ярком свете. Устройство относится ко второму классу.

Bosch GLM 40 Professional 0.601.072.900

Профессиональный инструмент с ударопрочным корпусом и функциями измерения длины, площади и объёма. Весит всего 90 гр., показатель погрешности – 1,5 мм. Присутствует защита от влаги и пыли.

Metabo LD 60 606163000

Прибор оснащён функциями непрерывного измерения и вычисления площади. Корпус имеет защиту от внешних повреждений, влаги и пыли. Погрешность – 1,5 мм, масса – 110 гр.

AEG LMG50 447680

Особенностью прибора являются функции безостановочного измерения, вычисления площади и запоминания результатов (до 20 последних замеров). Вес – 98 гр., погрешность – 1,5 мм. Оснащается ударопрочным корпусом.

ADA Cosmo 100

Профессиональный, но очень простой в использовании инструмент. Измеряет параметры объекта даже при очень ярком свете на расстоянии до 100 м с погрешностью 1,5 мм. Весит 120 гр., оснащается уклономером.

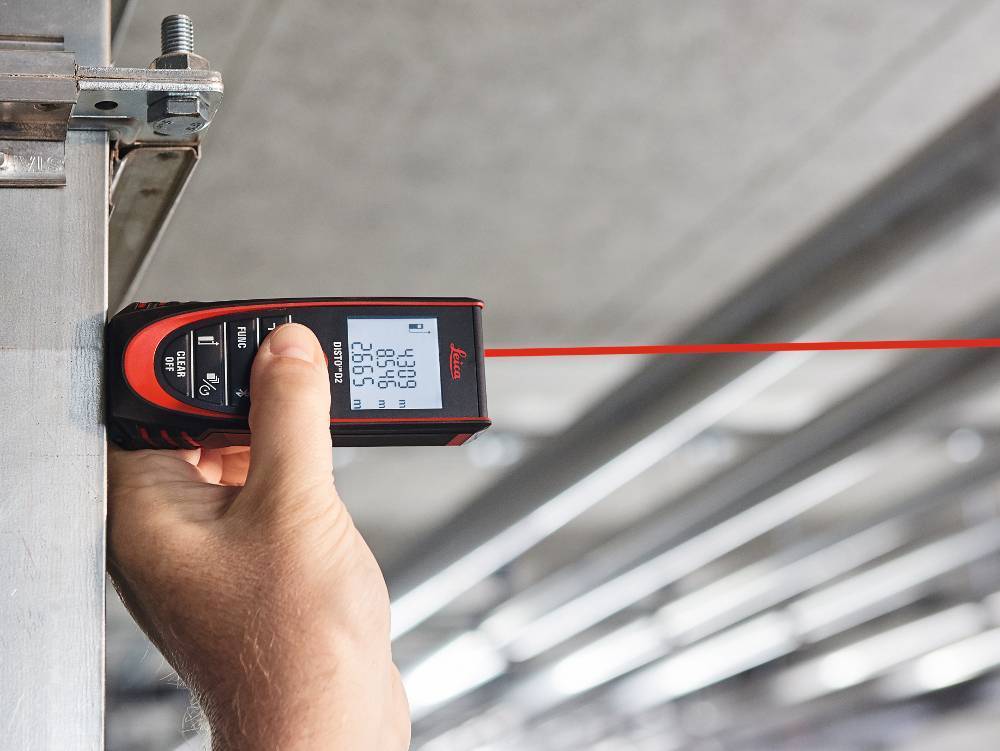

Leica Disto D110 808088

Прибор весит 92 грамма. Может соединяться с мобильными гаджетами через Bluetooth. Погрешность составляет 1,5 мм. Позволяет производить замеры на улице даже при низкой температуре (до -10 градусов).

Зависимость техники от условий

Дальномер имеет два функциональных блока: излучательный, в составе которого есть лазерный диод, и приемник. За счет электромагнитной волны возникает лазерный луч. Сама волна производится дальномером, далее она отражается от рабочей плоскости, будь то полы, стены, потолок или другая рабочая сторона объекта. После этого идет ее возврат в приемник. Каждая волна имеет свою амплитуду и длину. Последний показатель изначально известен вычислителю дальномера, поэтому дальнейшие его вычисления производятся за счет принципа сложения всех длин волн, которые прошли путь до объекта и обратно. После этого выполняется деление данной суммы надвое. А если есть «обрезанная» волна, то и ее показатель приплюсовывается.

Сравнительные характеристики нескольких моделей лазерного дальномера.

Полученная цифра выводится на дисплей прибора. Измерительная величина, то есть метры или сантиметры, устанавливается по личным требованиям.

Дальномер отлично справляется в условиях закрытых помещений, так как в этом случае расстояния имеют небольшие значения, а помехи и вовсе отсутствуют. А что касается природы, то тут есть несколько факторов, которые могут создать погрешности в работе:

Солнце. Зачастую цвет лазеров является красным, поэтому чем ярче поверхность, тем хуже видна конечная точка

Почему это так важно? Потому что дальномер должен уметь обработать сигнал, а он будет слишком слабым, что может повлиять на точность показаний. Поэтому в темное время суток показания лазерного дальномера более точны.
Загрязненность окружающей среды

Лучший вариант – если работа проводится за городом, так как воздух там прозрачнее. В условиях загазованности или туманности опять-таки возникает риск возникновения погрешностей.
Надежность крепления дальномера. Ручные измерения всегда сопровождаются неточностями. Поэтому лучше для замеров использовать специальный штатив. Кстати, многие современные приборы имеют уже в стандартной комплектации такой элемент.
Рабочая поверхность. Если измеряемая плоскость будет иметь темный цвет или шершавую структуру, то луч станет поглощаться. Поэтому для таких целей используют светлую поверхность, которая за счет гладкости и цвета помогает повысить коэффициент отражения.

Основные характеристики

Выше рассматривалась одна из ключевых рабочих характеристик прибора, которая выражается в максимальной длине подачи измеряющего луча. Резюмируя, можно сказать, что для домашних моделей средний диапазон составляет 10-40 м, а для профессиональных – от 100 до 200 м. Следующие важные характеристики – длина лучевой волны и мощность. Причем под длиной в данном случае понимается не дистанция подачи, а именно характеристика луча. У качественных лазеров она составляет 635-650 нанометров. Это достаточный показатель для точного расчета расстояния. Мощностные показатели обычно подразделяются на значения менее и более 1 мВт. Верхний предел обуславливает красный цвет луча электронной рулетки. Лазерный дальномер с такой мощностью, как правило, относится к бытовым моделям

В его эксплуатации важно иметь в виду, что луч может повредить сетчатку глаза. Что касается приборов мощностью ниже 1 мВт, то они имеют зеленый оттенок излучения, обычно входят в профессиональную группу и не наносят вреда при попадании лазерного луча в глаза

Также при выборе стоит учитывать показатель погрешности. Он обычно составляет 1-2 мм. Соответственно, чем меньше отклонение, тем лучше.

Виды дальномеров

По принципу работы лазерные дальномеры разделяются на фазовые и импульсные.

Фазовые измерители

Фазовые дальномеры имеют не очень большую дальность действия, но они намного точнее в силу принципа своей работы и дешевле из-за того, что в них не встраивают дорогой сверхточный таймер.

Фазовый дальномер работает на небольших расстояниях, но имеет хорошую точность и низкую цену

Принцип работы дальномеров такого типа заключается в том, что лазерная волна посылается на объект с одной фазой, а отражаясь, возвращается с другой. Рассчитав сдвиг фаз, прибор определяет расстояние до объекта. Благодаря такому принципу работы измерения фазовым дальномером имеют высокую точность. При необходимости работы на расстояниях, превышающих длину излучаемой волны, прибор посылает сигнал несколько раз, изменяя частоту модуляции. Затем процессор устройства определяет точное расстояние до цели путём решения системы линейных уравнений.

Импульсные измерители

Импульсный дальномер состоит из детектора излучения и импульсного лазера. Он вычисляет расстояние до объекта путём умножения времени прохождения луча на величину скорости света. Импульсные измерители работают на гораздо больших расстояниях, чем фазовые, благодаря более высокой мощности излучаемого импульса. Такие дальномеры часто применяют для военных прицелов.

Сравнение принципов работы импульсных и фазовых измерителей

  1. Фазовый дальномер при измерении расстояния использует модулированный световой сигнал, а импульсный — световой импульс.
  2. Импульсные дальномеры измеряют гораздо большие расстояния, чем фазовые, так как мощность посылаемых импульсов у них гораздо больше.
  3. Импульсный метод измерения расстояния менее точен, чем метод измерения разности фаз. Но благодаря современным методикам обработки сигнала в импульсных дальномерах это различие становится не таким значительным.
  4. Размер отражаемой лазерной точки становится больше с увеличением расстояния. Это справедливо для обоих принципов измерения, хотя отклонение лазера от точки отражения разное, так как отличаются размер и форма лазерного пятна.
  5. Фазовый и импульсный принципы работы различаются также чувствительностью к прерыванию сигнала. При работе под воздействием некоторых внешних факторов (в потоке транспорта, при плохих погодных условиях) фазовый дальномер будет работать хуже, чем импульсный.

Функционал

Главная функция всех дальномеров — однократное измерение. Необходимо просто направить лазер на объект, нажать кнопку и на дисплее отобразится результат. Но большое количество дополнительных функций значительно упрощают и ускоряют работу.

Приведём несколько примеров:

  • Вычисление объема и площади. С помощью этих функций можно быстро и точно рассчитать количество материала для отделочных работ – обоев, плитки, линолеума.
  • Сложение и вычитание. Функция, которая помогает рассчитать габариты помещений, в том числе сложных форм, с колоннами, выступами и т.д.
  • Непрерывное измерение. При таком функционале результаты сразу выводятся на экран. Может пригодиться при проверке ровности поверхностей или точного замера расстояний до объекта.
  • Теорема Пифагора для косвенного измерения высоты.
  • Определение угла.
  • И др.

Дополнительные опции:

  • Память для сохранения от 10 до 50 значений в зависимости от модели устройства.
  • Калькулятор.
  • Таймер и автоматическое отключение.
  • Bluetooth
  • Сенсорный экран и подсветка
  • Встроенный уровень (классический, пузырьковый, и цифровой).

Полезные аксессуары

Дополнительные аксессуары повышают точность измерений, безопасность хранения и перевозку и облегчают работу с устройством.

  • Штатив
  • Лазерные очки
  • Чехол
  • Визир
  • Лазерная мишень
  • Контрастная пластинка, крепящаяся к поверхности за подвес, магнит или подставку.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
