Как проверить дрель впрямую без кнопки

Подключить дрель напрямую без кнопки: это реально?

Отремонтировать такой электроинструмент как дрель можно собственными силами в домашних условиях, не прибегая к посторонней помощи и не расходуя на это денег. Часто в процессе эксплуатации дрель начинает хуже работать, перестает запускаться.

причина поломки электродрели это износ щеток, выход из строя двигателя и кнопки пуска. При этом, как правило, часто ломается выключатель? из-за чего дальнейшее использование электроинструмента становится невозможным.

Чтобы решить эту проблему меняется старая, вышедшая из строя кнопка либо электродрель подключается напрямую к сети электропитания.

Можно ли подключить дрель без кнопки

Дрель является одним из самых используемых в повседневном быту электроинструментом. Часто, во время ее эксплуатации из строя выходит такой элемент как кнопка питания.

Это обусловлено тем, что выключатель, отвечающий за включение и выключение устройства, подвергается механическим воздействиям, в результате чего он быстро изнашивается.

Именно по этой причине у большинства людей, которые используют электрическую дрель, возникает вполне закономерный вопрос: можно ли подключить дрель напрямую без кнопки питания и как это сделать?

Как правило, в большинстве случаев подобный вопрос возникает у людей в том случае, когда выключатель включения/выключения электродрели выходит из строя, а приобрести новый не представляется возможным.

Сразу же нужно отметить, что подключить питание к электродрели и запускать ее без кнопки вполне возможно.

Однако во время такого подключения нужно следовать всем правилам и инструкциям подключения контактов электродвигателя устройства к проводам, по которым поступает питание от электрической сети.

 Как подключить?

Подключить дрель напрямую к электросети без выключателя  это не такая уж сложная задача, которой она может показаться на первый взгляд. Перед тем как приступить к подключению электродрели и демонтажу кнопки включения, нужно запастись соответствующим инструментом:

  • отвертка;
  • паяльник;
  • изолента;
  • острый нож или лезвие (для зачистки провода).

Перед тем как подключить двигатель дрели напрямую, выполняется демонтаж кнопки включения устройства.

Для этого необходимо при помощи отвертки открутить шурупы, расположенные на боковой части электродрели.

Затем, после того, как шурупы были убраны, нужно демонтировать (снять) одну часть корпуса электроинструмента. Затем, когда доступ к выключателю будет открыт, необходимо его также демонтировать.

Провода настоятельно рекомендуется спаивать между собой при помощи паяльника, а затем места спайки необходимо как следует заизолировать, используя для этого изоленту.

В качестве альтернативы пайки, можно использовать клемник (колодки), благодаря которым провода соединяются между собой. Для изоляции места подключения можно также использовать кембрик.

Обмотка возбуждения состоит из четырех проводов. Два провода, расположенные по диагонали, от катушек необходимо соединить с проводами, которые подключены к щеткам. Места соединения нужно заизолировать. Затем два других провода необходимо подключить к кабелю питания, от которого работает электроинструмент.

Если патрон электродрели, после включения устройства в электросеть начнет вращаться не в ту сторону (режим реверса), тогда провода подключения нужно просто поменять местами.

То есть, провода, которые идут непосредственно к щеткам нужно подключать к электросети, а те контакты, которые ранее подключались к сети нужно подключить к щеткам.

Плюсы и минусы работы без кнопки

Во время использования электродрели без кнопки включения, минусов гораздо больше чем плюсов. Единственным плюсом от такой схемы подключения электроинструмента является то, что отпадает необходимость менять, ремонтировать выключатель. Однако в случае прямого подключения дрели к сети возникает множество проблем. Например, страдает функциональность устройства.

Без выключателя невозможно отрегулировать частоту оборотов либо включить режим реверса.

Кроме того, при таком подключении будет недоступна функция плавного пуска, которой оснащается большинство современных моделей электродрелей высокой мощности.

Также перед каждым использованием дрели необходимо постоянно шнур питания включать в розетку, и после завершения работ выключать, что не совсем удобно.

Кроме того, контактные группы выключателя, при включении электроинструмента брали на себя часть нагрузки. В случае его отсутствия, повышенной нагрузке будет подвергаться как обмотка электродвигателя, так и щетки.

В результате этого двигатель электроинструмента будет сильно изнашиваться и быстро выйдет из строя.

Проба поломки

Это простое с виду устройство во время использования подает сигналы пользователю, чисто в скором времени ему потребуется ремонт, только не все их понимают. Когда дрель начинает работать с временными перебоями, или кнопка требует паче сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

Егда вы используете аккумуляторную дрель, то первым делом надо смерить тестером напряжение аккумулятора – если меньше номинального, то он подлежит зарядке.

В данном случае нас обособленно интересует состояние и функциональные способности именно кнопки включения/выключения фабрикаты. Разберём процедуру проверки клавиши на примере классической ударной дрели. Во (избежание снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – шаблонный тестер (мультиметр).

Обязательно выдёргиваем шнур питания с розетки перед разборкой инструмента.

Извлечение кнопки:

  1. Откручиваем болты получи корпусе дрели.
  2. Ослабляем винты, удерживающие сетевой кабель.
  3. Отсоединяем сторона.
  4. Аккуратно извлекаем пусковой блок.

Чаще всего реверс крепится держи обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если возлюбленный вышел из строя, то с заменой проблем быть не требуется. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.

К проверки кнопки включения дрели понадобится мультиметр

Прозвон кнопки:

  1. Включаем мультиметр и выставляем ручку для звуковой сигнал.
  2. Один щуп прижимаем к жиле, а другой к винту, тот или иной удерживает сетевой провод.
  3. Нажимаем на кнопку.
  4. Звуковой сигнал (у)потреблять – клавиша работает, нет – неисправна.

Видео: Как Подключить Перфоратор Впрямую Без Кнопки

Как самостоятельно подключить кнопку сверла?

Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала подберите защелки для кожуха, после чего его осторожно снимите;
На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой;
Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь;
Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его;
Частая поломка. стирание рабочего слоя под реостатом

лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.

Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.

Проверка двигателя: причины повреждения и ремонта

Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.

Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.

Статор изменяется следующим образом:

  1. Сначала аккуратно разберите корпус устройства;
  2. Убираем провода и все внутренние детали;
  3. Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.

Как заменить щетки: работа за пару минут

Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.

Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.

Как подключить кнопку дрели самостоятельно?

Хотя этот процесс довольно сложный, вы можете выполнять всю работу самостоятельно, следуя некоторым важным правилам. Например, помните, что открытие крышки может привести к тому, что все детали и незакрепленные детали просто выпадут из корпуса. Конечно, этого следует избегать, потому что тогда будет довольно сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.

Кнопка восстанавливается следующим образом:

Сначала выберите защелки для кожуха, а затем осторожно затяните его; Все ржавые и потемневшие клеммы очищены от сажи, для чего можно использовать спирт или наждачную бумагу; Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. Если ничего не изменилось, мы меняем деталь; Мы заполняем регулятор скорости соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его; Частые поломки. Истирание рабочего слоя под реостатом

Его лучше не ремонтировать, просто тратить время, лучше купить новый и заменить его

Истирание рабочего слоя под реостатом. Его лучше не ремонтировать, просто тратить время, лучше купить новый и заменить его.

READ Замена Кнопки Дрели Интерскол

Многие задаются вопросом, где взять такую ​​схему? Прежде всего, он должен купить его с помощью инструмента, но если схема не существует или вы ее потеряли, вам придется искать в Интернете. Ведь только с его помощью вы сможете исправить без ошибок. Кстати, кнопка управления скоростью и кнопка реверса расположены в разных местах, поэтому их придется проверять отдельно.

Необходимые инструменты и материалы

Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше вольт. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. При этом подсчет мощности — достаточно простое занятие. Вопрос от читателя Мне на почту обратился читатель Александр, с такой просьбой: Добрый вечер. Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса. Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали. Всё своими руками! Последних там содержится в количестве двух, а их расположение — друг напротив друга. Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Проверка электродвигателя: причины поломок и ремонт Существует несколько причин поломок якоря или статора дрели. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Рисунок Такая работа не займет много времени, если выполнять ее аккуратно.

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Схема реверса дрели В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается.

Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. В смазку попадает пыль при неисправных сальниках , и подшипники быстро выходят из строя, вплоть до заклинивания. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам.

Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие. Самый простой выход — замена кнопки целиком

Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Ремонт кнопки дрели При всей простоте конструкции — неисправная кнопка может механически препятствовать включению. Супер подделка №3 Ужас а не инструмент! Прикол! «Германия» «Germany» fake Не покупать!

Супер подделка №3 Ужас а не инструмент! Прикол! «Германия» «Germany» fake Не покупать!

Разборка электродрели

Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:

  1. По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
  2. Выкрутив шурупы, половинки корпуса разъединяют.
  3. Из пазов аккуратно извлекаются кнопка включения и реверс.
  4. С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
  5. Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.

Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.

При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах. И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете – несите устройство в мастерскую.

Самый простой способ — это включить другой электроприбор в тот же удлинитель и ту же розетку и тем самым проверить их рабочее состояние. Как заменить щетки: работа за пару минут Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.

Если же «ярких» признаков нет, можете воспользоваться омметром. По пластинам в процессе функционирования установки передвигаются щетки. Зажимные клеммы в самом корпусе кнопке установлены под углом 45 градусом, и сделаны из закаленной стали. Плавный пуск, регулировка и защита колектор. двигателя

Самыми частыми поломками считают: Проблемы с работой двигателя; Износ щеток; Проблемы с работой кнопки. Остальные втыкаются в самозажимные контакты. В дрелях-перфораторах оснащена возвратной пружиной Патрон дрели. И тут вам бац! Кнопка дрели оснащенная реверсом. Ремонт электрической дрели своими руками Схема подключения кнопки дрели — чиним инструмент сами! Вот к примеру кнопка пусковая у дрели, летит частенько и в тот же момент вы задумываетесь, что полетело на этот раз? Ремонт кнопки дрели — достаточно сложный процесс, он требует наличия определенных навыков.

Эти узлы выполнены в виде отдельных модулей, и меняются целиком. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Как проверить кнопку дрели

Кнопка дрели зачем нужен конденсатор и как проверить его исправность

Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети.  Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.

Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.

Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

П О П У Л Я Р Н О Е:

Солнечная батарея для зарядки телефона

Конечно, хорошо было бы если телефон заряжался или хотя бы частично подзаряжался от источника солнечной энергии. Производители телефонов почему-то не производят самозаряжающиеся телефоны. Но всё же есть такой телефон (Samsung E1107), который в идеальных условиях может полностью зарядится от солнца за 55 часов. Жалко не везде есть так называемые идеальные условия.

Читать также: Наборы фрез по дереву для ручного фрезера

Как сэкономить расход электроэнергии на освещении, электрообогреве? Как сберечь тепло? Методы реальной экономии электроэнергии. Способы снижения расхода электричества и расходов на электроэнергию. Применение энергосберегающих технологий. Подробнее…

У домашнего мастера и хозяина в доме есть множество полезных и удобных инструментов. Одним из них, несомненно, является шуруповерт. Его часто используют для сборки мебели, при различных работах в быту и на строительных объектах.

Это очень надежная техника, но и как любой инструмент он иногда ломается. В некоторых случаях его можно временно заменить низкоскоростной электродрелью, а само неисправное изделие отнести в сервисный центр. На это может уйти не только много времени, но и лишние средства.

Всегда есть вариант произвести ремонт шуруповерта бош своими руками.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Виды схем подключения кнопки дрели

Электрическая дрель является незаменимым помощником во всех видах домашнего ремонта: с ее помощью можно выполнять ряд задач от перемешивания красок, клея для обоев до основного предназначения — сверления различных отверстий. Быстрому износу подвергается кнопка включения изделия, которую приходится довольно часто ремонтировать или менять на новую

Чтобы провести эту довольно несложную операцию, пользователю нужна схема подключения кнопки дрели и знание самых распространенных неисправностей этой важной детали

Диагностика поломки

Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.

В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Проверить исправность ее работы довольно просто: надо открутить крепления основного корпуса, снять верхнюю крышку и проверить напряжение проводов, идущих к устройству, включив шнур питания в розетку. Когда прибор показывает поступление напряжения, а при нажатии на кнопку изделие не работает, то это говорит о том, что она сломана или произошло подгорание контактов внутри устройства.

Обычная кнопка вкл/выкл

Ремонт или замена кнопки дрели считается простым процессом, но необходимо иметь определённые навыки — при неосторожном открытии боковой стенки многие детали могут разлететься в разные стороны или выпасть из корпуса. Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок

Как было написано выше, кнопка может не функционировать из-за окисления или подгорания контактов. Чтобы исправить это, необходимо разобрать ее, соблюдая следующий порядок.

Осторожно подцепить фиксаторы защитного кожуха и открыть его. Нагар на контактах удалить с помощью спирта, или зачистить их наждачной бумагой

Затем произвести сборку и проверку

Затем произвести сборку и проверку.

Если все работает нормально, то значит, причина была в контактах, в противном случае требуется замена кнопки.

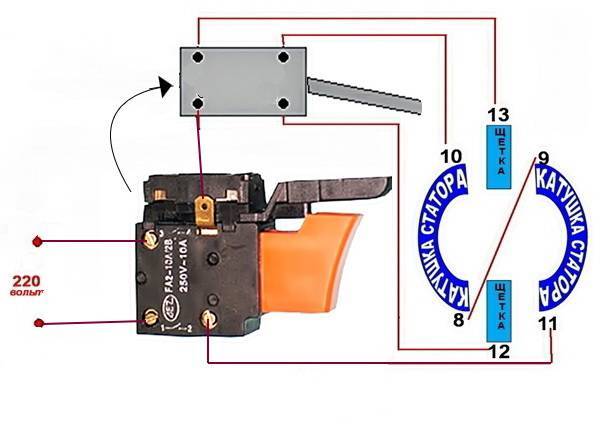

Довольно часто схема подключения кнопки дрели используется для проверки функциональных способностей всей конструкции: только при ее наличии можно выполнить частичный ремонт или осуществить правильное подключение кнопки в случае ее замены. Схема должна идти вместе с инструкцией по эксплуатации изделия, если же ее по какой-то причине там нет, то поискать можно в интернете.

Кнопка включения с реверсом/регулятором оборотов

Представленная на фотографии кнопка для дрели кроме реверса, имеет встроенный регулятор оборотов электрического двигателя. Эта конструкция отличается повышенной сложностью, поэтому без особых навыков разобрать ее не представляется возможным: как только вы вскроете корпус, все детали «разбегутся» в разные стороны, т. к. их подпирают пружины. Не зная их правильного расположения, собрать назад всю конструкцию будет невозможно — проще купить новую, а подсоединение выполнить, сверяясь со специальной схемой, найти которую можно в интернете.

Современные дрели выпускаются с реверсом, поэтому кнопка выполняет сразу несколько функций:

  • основное включение изделия в работу;
  • регулировка оборотов вращения электродвигателя;
  • включение реверса — изменение направления вращения ротора двигателя.

Необходимо помнить, что в современных изделиях регулятор оборотов располагается на специальной подложке, и при изготовлении он заливается компаундом — изоляционным составом, который после затвердевания защищает все детали от механического, температурного и химического воздействия. Поэтому он ремонту не подлежит.

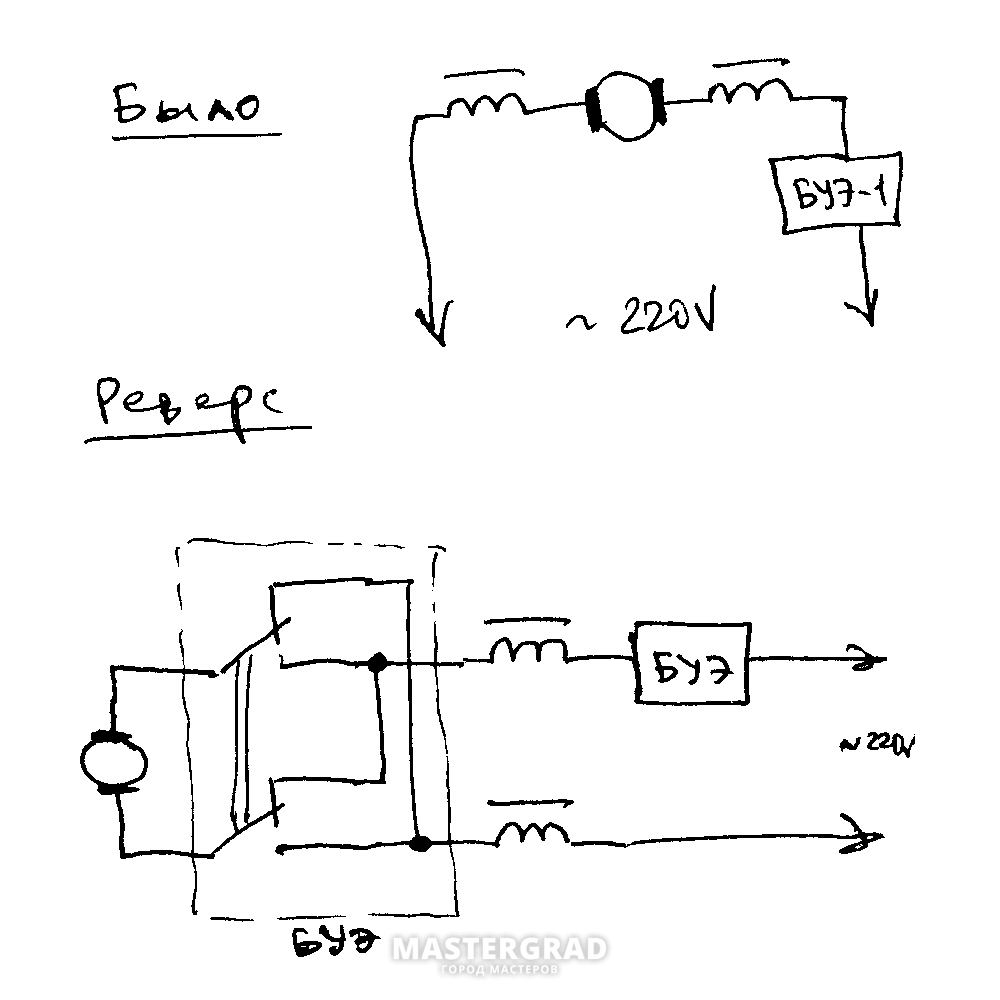

Как видно из схемы подключения, когда в ней присутствует кнопка дрели вместе с реверсом, переключение вращения осуществляется при помощи специального тумблера. При этом плюс или минус подается на разные щетки, поэтому якорь двигателя вращается в разном направлении.

<?php related_posts(); ?>

Наша помощница может сверлить разные материалы, поэтому часто возникает много пыли и отходов. После каждого использования следует чистить дрель, тогда при следующем использовании устройство будет работать как швейцарские часы: без сбоев и досадных остановок.

Неполадки в электрической сети

Перед тем, как разобрать дрель, следует убедиться, что она отключена от сети. Любую разборку начинают с удаления крепежа. Затем откручиваем винты и саморезы, снимаем верхнюю часть изделия – в нижней части остаются все компоненты. Электрическая схема дрели
довольна простая – здесь нет нужды отдельно описывать все элементы, все и так интуитивно понятно.

Естественно, что у моделей с электронными регулировками она гораздо сложнее, но и отремонтировать дрель с такими узлами самостоятельно вряд ли получится, лучше доверить это специалистам с сервисного центра.

Шнур подключения

Когда пропадает питание, стоит только изменить положение изделия – причина кроется в кабеле, скорее всего, переломился один из проводов
. Надо отключить дрель от сети и проверить с помощью кабель мультиметра. Можно использовать простейший вариант – лампочка и батарейка в одной цепи.

После проверки можно сгибать его как угодно, чтобы найти место обрыва
, затем часть кабеля обрезается, производится зачистка проводов и создание новых контактов для подключения. Когда обрыв произошел посредине кабеля, то его надо полностью менять на новый. Правда, экономные пользователи предпочитают соединять оборванные провода методом пайки с последующей надежной изоляцией места ремонта, но к такому проводу уже нет полного доверия.

Кнопка включения

Эта деталь имеет весьма простую конструкцию, но при возникновении неполадок будет препятствовать включению дрели. Работа ее простая: клавиша скользит в специальном блоке, и пальцем-толкателем замыкает контакты. От долгой эксплуатации внутрь блока набивается пыль
, которая препятствует перемещению кнопки и блокирует ее, не давая замкнуть цепь контактов. Устраняется дефект просто – вскрыть и удалить пыль при помощи кисточки.


Чтобы произвести ремонт кнопки дрели, надо удалить боковую стенку, проверить целостность контактов. Когда образовался нагар – зачистить контакт мелкой наждачной бумагой. В случае обгорания контакта меняем весь блок.

Щетки ротора

Не все пользователи знают, что питание от сети на ротор передается с помощью щеток, сделанных из графита – при нормальной работе между ними и ротором происходит постоянное искрение.
Бывают случаи, когда между якорем и щеткой набился пыж из пыли, а так как пыль является диэлектриком, то дрель работать не будет, пока мы не удалим пыль и не восстановим контакт.

При работе щетки постепенно уменьшаются, потому что стирается их нижняя часть. Периодически их необходимо осматривать и менять – это сделать несложно, только надо иметь в запасе новый комплект.

Когда вы заметили сильное искрение в районе щеток, а меняли их недавно, то происходить такое может из-за неполадок в роторе
или его коллекторе.

Проверяем ротор

Для тщательной проверки аккуратно извлекают ротор из статора. Контакты могут быть обуглены или иметь окалину – надо прочистить их наждачкой строго по ходу вращения. Причиной появления окалины
может быть длительная работа на предельных оборотах. Как проверить ротор на исправность? Прозвоните мультиметром соседние ламели — их сопротивление должно быть идентичным.

Не забудьте проверить обмотку
– было ли замыкание с корпусом магнитопровода. В случае обнаружения пробоя, неисправную обмотку перематывают самостоятельно или относят в центр обслуживания.

Статор дрели

Визуальный осмотр необходимо делать периодически: при перегреве, когда изделие работало с максимальными нагрузками, мог расплавиться защитный лак и произойти межвитковое замыкание
. Обмотка в этом случае перегорит, и электродвигатель к дальнейшей эксплуатации непригоден. Проверка делается аналогично, как и в случае с ротором – проверяем при помощи мультиметра обмотки. При обнаружении пробоя обмотка статора подлежит перемотке.
