Переделка шуруповерта на сетевое питание

Электрический снегоход

Сколько развлечений детям приносят зимние деньки! Лыжи, коньки, санки. А сколько раз малыши просят взрослых покатать их на санках? Трудно отказать детям в таком удовольствии. Домашние умельцы подошли к этому вопросу более основательно и сделали санки «самоходными».

Все что для этого нужно – источник вращательного момента. Этим источником, вернее базой, послужит шуруповерт с действующим аккумулятором.

Сначала выбирается сама железная конструкция «саней». Это могут быть самые настоящие санки с рулевым управлением. А могут и самоделки, которые устанавливаются на рамы и также имеют руль, иногда велосипедный. Но обязательно на руль устанавливается ручка, которая будет служить для включения и выключения двигателя. Внешне это будет выглядеть как ручка тормоза на спортивном велосипеде.

Поскольку конструкции снегоходов домашние умельцы придумывают разные, то разными бывают и системы крепления шуруповерта на железную платформу. Только обобщив можно свести воедино принцип установки и действия, который выглядит следующим образом. На санки сзади с помощью специальной металлической конструкции устанавливается колесо, а над ним шуруповерт. Фактически, шуруповерт придает вращательный момент колесу посредством системы двух звездочек и цепи. Стержень шуруповерта вращает ведущую звездочку. Звездочка передает вращательное движение через цепь второй звездочке, которая установлена на колесе. Таким образом, шуруповерт заставляет колесо крутиться и толкать санки.

Остается только вывести систему управления на руль. Управление представляет собой систему тросика, один конец которого соединен с кнопкой включения шуруповерта, другой – прикреплен к ручке на руле.

Зажатием и отжатием ручки мы включаем и выключаем механизм шуруповерта.

Конечно же, потребуется усилия и время, чтобы справиться с такой работой. Приобрести санки или материал для основы, сам шуруповерт на аккумуляторной основе. Но усилия, которые вы приложите, с лихвой окупятся детской радостью и теми эмоциями, которые не описываются словами и не высчитываются денежным эквивалентом.

Выносные блоки питания

Есть несколько видов блоков питания, которые можно использовать в качестве источника питания для аккумуляторного шуруповёрта. Рассмотрим некоторые из них.

Блок питания от персонального компьютера. Вам понадобится блок питания от ПК формата «АТ». Такой блок питания отличается от других тем, что на нём всегда присутствует кнопка включения сети 220 В. Также такие блоки питания выгодно отличаются тем, что указанная на нём мощность всегда соответствует действительной, кроме того, такие блоки питания имеют хорошую защиту от перегрузок и вентилятор охлаждения. Нам нужен блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 V должен быть не менее 16 А. Чтобы переделать такой блок питания необходимо, во-первых, раскрутив корпус БП снять защиту от включения. Для выполнения этой работы на разъёме блока питания необходимо найти провод зелёного цвета и соединить его перепайкой или перемычкой с любым чёрным проводом, находящимся на том же разъёме. Во-вторых, в разъёме типа MOLEX (он поменьше) оставляем только жёлтый (+12 V) и чёрный (корпус) провод, красный провод (+5 V) удаляем. Далее, гибким проводом сечением не менее 2.5 мм и необходимой вам длины соединяем провода блока питания с клеммами шуруповёрта

Здесь очень важно соблюсти правильную полярность, поэтому кабель предварительно нужно промаркировать.

Зарядное устройство для автомобильного аккумулятора. Если у вас имеется аналоговое зарядное устройство с ручной регулировкой напряжения и тока заряда, то переделка не требуется, достаточно его подключить через кабель к клеммам шуруповёрта и отрегулировать напряжение согласно напряжению шуруповёрта

И также нельзя забывать про полярность поданного напряжения.

Зарядное устройство от ноутбука. Этот метод отличается простотой, так как почти не требует технических знаний. Если имеется подходящее по напряжению ненужное зарядное устройство от ноутбука, то проверив его выходное напряжение, можно подключать зарядку к контактам шуруповёрта. Для этого нужно разобрать аккумуляторный блок шуруповёрта и извлечь оттуда пришедшие в негодность аккумуляторные батареи. Сделав в корпусе аккумуляторного блока отверстие, пропустить туда провода от зарядного устройства и соединить их с контактами шуруповёрта, соблюдая при этом нужную полярность. Подав на зарядное устройство сеть 220 вольт, можно начать работы шуруповёртом.

Автомобильный аккумулятор. Этот способ применяется, когда из шуруповёрта выведены провода для подключения от сетевого устройства. Достаточно соединить их соблюдая полярность с клеммами автомобильного аккумулятора, чтобы продолжить работу шуруповёртом.

Самодельный блок питания. Для того чтобы самому изготовить переносной самодельный блок питания нужны знания в области радиотехники, а также уметь читать электрические принципиальные схемы. Для того чтобы сделать самодельный блок питания понадобится силовой трансформатор. Такие трансформаторы ранее использовались в ламповых телевизорах, а также в другой подобной бытовой технике. Мощность трансформатора по первичной обмотке должна составлять 205–300 Вт. Напряжение вторичной обмотки нужно подобрать в пределах 18–30 V. Сечение проводов вторичной обмотки должно выдерживать ток не менее 15 ампер. Диодный мост или мост, собранный из отдельных диодов также должен быть рассчитан на соответствующий ток. Потери на диодном посту составляют приблизительно 1,5 вольта, соответственно на выходе получится близкое к требуемому напряжение. Практически подобрать требуемое напряжение можно с помощью обычной лампы накаливания напряжением 220 V и мощностью 100 ватт. Подключив её в качестве нагрузки, количеством витков провода на вторичной обмотке трансформатора нужно добиться требуемого напряжения. Далее, собранный блок питания нужно поместить в корпус и вывести низковольтные провода на разъем для подключения к шуруповёрту. А также важно в первичной и вторичной цепях трансформатора установить предохранители, сделав, таким образом, защиту БП от короткого замыкания.

Варианты источников питания

При преобразовании аккумуляторного инструмента в электрический нужно помнить, что выходное напряжение у нового агрегата должно варьироваться от 12 до 18 В. Существует несколько вариантов источников питания, позволяющих осуществить данную манипуляцию:

1. Импульсный. Работает по инверторной системе – выпрямляет выходной ток, преобразует его в высокочастотные импульсы, а затем напрямую или через трансформаторы передает шуруповерту. К основным плюсам такого варианта относят высокий КПД, малые размеры и защиту от короткого замыкания.
2. Трансформаторный. Источник питания данного типа состоит из понижающего трансформатора, выпрямителя, стабилизатора и конденсатора. В некоторых случаях в схему добавляют предохранитель и высокочастотный фильтр, способствующий устранению помех. В сравнении с импульсным источником трансформаторный считается более мощным. К его плюсам относят и низкую цену, но он уступает по уровню КПД, характеризуется громоздкостью.

Стратегия при переделке питания

Задумавшись о переделке, мастер должен составить план будущих действий. В таблице 1 показаны варианты, как из аккумуляторного шуруповерта сделать сетевой.

Таблица 1: Варианты создания внешнего питания инструмента

Организация способа питания шуруповерта
Преимущества
Недостатки
Использовать имеющееся зарядное устройство для питания шуруповерта. Оно расположено за пределами инструмента.
+ Потребуется удалить аккумуляторы, а потом присоединить зарядное устройство к проводам внутри изделия.
+ Нет необходимости приобретать дополнительное комплектное изделие.
+ Напряжение питания соответствует инструменту.
+ Устройство самого инструмента практически не меняется.
— Зарядное устройство при работе заметно греется, так как рабочий ток нестабильный. Возможны перегрузки.
— Часто ощущается нехватка мощности.
— Зарядка располагается отдельно

Приходится постоянно обращать на нее внимание, чтобы не наступить при работе.

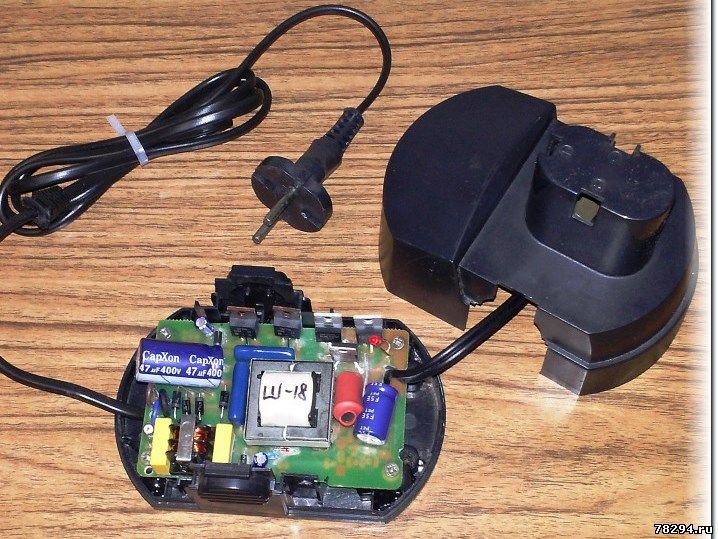

Блок питания устанавливается внутри корпуса аккумуляторного блока.
+ Переделка коснется только переносу внешнего источника питания внутрь блока для аккумуляторов.
+ Задача упрощается многократно. Многие считают такой способ решения довольно интересным

Снаружи останется только провод, соединяемый в электрическую сеть 220 В.
+ Потери мощности на низковольтной сети сведены к минимуму. Длина проводов внутри минимальная.
+ Нет вмешательства в конструкцию шуруповерта.
— Нужно подобрать компактный блок питания, способный обеспечить мощность на 300…600 Вт.
— При работе будет ощущаться перегрев. Поэтому необходимо работать с перерывами. Возможно, потребуются отверстия для вентиляции.
Изготовить самостоятельно блок питания на 500…600 Вт и установить его внутри корпуса аккумуляторов. В этом случае можно не ограничиваться одним значением напряжения, а изготовить устройство с выходом 12, 14, 18 Вольт.
+ Вместо аккумуляторного будет изготовлено сетевое устройство, которое сможет эксплуатироваться в течение длительного времени.
+ Потери мощности минимальные. Провода низкого напряжения короткие.
+ Отличное инженерное решение.
+ Основная электрическая часть не подлежит изменению.
— Потребуется подобрать детали для изготовления нового блока питания.
— Нужно иметь опыт выполнения подобных работ.
Установить наружный блок питания от сети требуемой мощности.
+ Переделка не отличается большой сложностью.
— Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
— Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
— Придется покупать подходящий блок питания.
Использовать готовый блок питания для компьютера
+ Небольшая переделка, которую сумеет выполнить даже начинающий мастер.
+ Блок питания от компьютера можно найти или недорого приобрести.
+ Потребуется найти устройство, рассчитанное на мощность более 300 Вт.
— Возникнет необходимость произвести разборку шуруповерта, чтобы присоединиться к внутренним проводам.
— Блок питания будет располагаться снаружи. При монтажных и строительных работах придется часто обращать внимание на место, где он расположен в настоящий момент.
— Придется покупать подходящий блок питания.
Использовать для работы автомобильный аккумулятор
+ Потребуется только переделка на входе к управлению шуруповертом.
+ Аккумулятор от авто найти несложно. Для использования в теплом помещении можно применять устройство с пониженной емкостью.
— Придется разобрать шуруповерт и выполнить пайку всех соединений.
— Аккумулятор будет располагаться в помещении, его придется носить, а масса довольно большая.

Различные варианты выносных блоков питания

Блок питания выносного типа для шуруповерта можно изготовить из следующих устройств:

• из компьютерного БП;
• используя блок питания от ноутбука;
• из зарядки автомобильного аккумулятора;
• из инверторного сварочного аппарата.

Выносной источник питания из БП от компьютера или от ноутбука

В данном случае, чтобы сделать блок питания для шуруповерта, понадобится БП от компьютера «АТ» формата мощностью 300-350 Вт. Сила тока на его выходе напряжением 12 V будет составлять около 16 А, чего вполне хватит для работы электроинструменту средней мощности. Деталь можно снять со старого системного агрегата или приобрести, например, в компьютерном магазине. При этом она уже оснащена кнопкой включения, охлаждающим вентилятором, а также защитой от перегрузок.

Основные рабочие характеристики компьютерного БП содержатся на табличке его корпуса.

Работу по приспосабливанию устройства для работы совместно с шуруповертом выполняют в такой последовательности:

• разбирают корпус компьютерного БП;
• убирают защиту от включения, соединив для этой цели зеленый проводок с любым из черных, входящих в состав данного разъема;
• затем от разъема MOLEX отрезают провода, которые не нужны: оставляют только желтый (+12 V) с черным (земля) проводки;

• припаивают к желтому и черному проводам один конец шнура;
• разбирают шуруповерт;

подсоединяют к его соответствующим клеммам второй конец провода от БП;

в обратном порядке собирают инструмент.

В итоге получится оборудование примерно как на фотографии ниже.

Использование зарядного устройства от ноутбука в качестве источника питания для эксплуатируемого инструмента – это очень простой вариант. При этом особые переделки не потребуются. Подойдет зарядка с выходным напряжением от 12 до 19 V.

Доработку устройства выполняют так:

• от выходного шнура зарядки срезают кусачками разъем;
• оголяют концы проводов;
• разбирают шуруповерт;
• припаивают проводки зарядки к соответствующим контактам инструмента;
• собирают электроинструмент;
• проверяют его работоспособность.

Можно также подключить шнур к шуруповерту через аккумулятор. Из него предварительно вытаскивают батареи, а в корпусе делают отверстия под питающий кабель.

Концы шнура присоединяют к аккумуляторным клеммам.

Переделывание зарядки автомобильного аккумулятора и инверторного сварочного аппарата

Переделка зарядного устройства от автомобильных аккумуляторных батарей в зарядку для шуруповерта выполняется сходным способом с модернизацией ИП от ноутбука. На авторынке понадобится приобрести не импульсный блок питания, а прибор аналогового типа (если дома нет старого, который не используется) с возможностью ручного регулирования силы тока и напряжения на выходе при зарядке батарей. Стоит такое устройство недорого. Внешний вид его представлен на фотографии ниже.

Алгоритм переделывания следующий:

• подбирают 2 многожильных проводка нужного сечения;
• к одному концу каждого из них приделывают специальные контактные зажимы («крокодилы»), а с оставшихся снимают 2-3 см изоляции;

сгибают зачищенные концы в виде крючка;

разбирают шуруповерт;

к его контактным клеммам подсоединят согнутые концы, припаивая их с помощью паяльника либо стягивая пластиковыми хомутами (стяжками);

хорошо изолируют электрические соединения, чтобы не было короткого замыкания;

выполняют сборку электроинструмента, обязательно проверяя его работоспособность после.

Чтобы правильно подключать переделанный инструмент к зарядке, «крокодилы» отмечают любым приемлемым способом, например, определенным цветом или надписями («+», «-»).

Создание внешнего источника питания из инверторного сварочного аппарата – это более сложная, по сравнению с рассмотренными выше способами переделки, операция. Из-за несоответствия выходных токов агрегата нужной величине понадобится изменять конструкцию оборудования. Для этого нужно проводить сопутствующие расчеты. Здесь без хороших познаний в электротехнике не обойтись.

Схема сетевого шуруповерта принципиально ничем не отличается от его аккумуляторного аналога. По этой причине переделка самого электроинструмента состоит в аккуратном подсоединении его к внешнему источнику питания либо в модернизации накопителя. Кроме рассмотренных вариантов, существует еще много других способов переделать шуруповерт на работу от сети. С этой целью используют даже детали от старых ламповых телевизоров. Но во всех случаях следует помнить о безопасности — самым простым вариантом будет использование предохранителей.

https://youtube.com/watch?v=zwxsg9lxbKo

tehnika.expert

Способы решения проблемы

Такой инструмент, как шуруповерт, хотя и является самым популярным, но все-таки не каждый домашний мастер пользуется ним ежедневно. С каждым днем батарея подлежит самопроизвольному разряжению, в результате чего разрушаются внутренняя конструкция изделия.

После того, как батарея не держит нескольких минут, возникает вопрос, что же теперь делать с шуруповертом? Можно купить новую батарею, но для начала ее следует отыскать, ведь найти в точности такую конструкцию питающего элемента можно только у официальных дилеров. Второй вариант — выбросить шуруповерт и купить новый, стоимость которого равняется не менее 2-3 тысяч рублей (это изделие среднего качества). Третий вариант является самым простым, но в тотчас, он требует приложения усилий — осуществить переделку изделия под питание от переменного напряжения.

Преимуществами последнего варианта являются следующие факторы:

• Отсутствие необходимости постоянного подзаряда батареи, что очень напрягает во время рабочего процесса;
• Теперь шуруповерт можно хранить сколько угодно, не думая о том, что батарея с каждым днем самопроизвольно разряжается;
• Постоянный крутящий момент, который будет обеспечивать напряжение от электросети.

Среди всех преимуществ останется только один недостаток, который обусловлен необходимостью подключения устройства к розетке, поэтому изделие во время работы должно быть привязано к электрической сети.

Удобный шуруповерт от сети: особенности использования

Отличный помощник в доме это аккумуляторный беспроводный шуруповерт. С этим могут согласиться практически все, кого он ни разу не подводил. Те же, у кого работа останавливалась на половине пути, имеют абсолютно другое мнение. Инструмент этот поможет вам всегда и везде, но ровно до того времени, пока аккумулятор не разрядится. К тому же, количество в нем ограничено. В моменты безделья батарея так же может испортиться. Обычно аккумуляторы живут не более трёх лет. Когда это время истекает, его приходится менять или отправить в музей устаревших вещей. Ситуацию можно, если переделать шуруповерт в сетевой. Для этого существует достаточное количество способов.

Чтобы шуруповерт был удобным и практичным, за ним необходимо тщательно ухаживать

Сетевые трансформаторы этих брендов качественны и надежны в эксплуатации. Кроме того, они достаточно компактные, легки, не усложняют работу с инструментом. Их нагрузочные характеристики подходят к параметрам, необходимым для стандартного шуруповерта. В их конструкции есть по 2 входных и выходных провода, что позволяет обеспечить питание галогенным лампам и другим видам потребителей электроэнергии, напряжением в 12В. Однако для использования переделанного устройства нужно придерживаться некоторых правил.

Вот они:

• Давайте прибору отдыхать по 5 минут через каждые 20;
• Фиксируйте кабель у локтя рукой чтобы он не мешал сделать работу;
• Очищайте блок питания от пыли;
• Не пользуйтесь большим количеством удлинителей;
• Нельзя использовать прибор без заземления;
• Для высотных работ использовать переделанный прибор запрещается.

Перед каждым началом работы с переделанным прибором убедитесь в его исправности.

Способы решения проблемы

Такой инструмент, как шуруповерт, хотя и является самым популярным, но все-таки не каждый домашний мастер пользуется ним ежедневно. С каждым днем батарея подлежит самопроизвольному разряжению, в результате чего разрушаются внутренняя конструкция изделия.

После того, как батарея не держит нескольких минут, возникает вопрос, что же теперь делать с шуруповертом? Можно купить новую батарею, но для начала ее следует отыскать, ведь найти в точности такую конструкцию питающего элемента можно только у официальных дилеров. Второй вариант — выбросить шуруповерт и купить новый, стоимость которого равняется не менее 2-3 тысяч рублей (это изделие среднего качества). Третий вариант является самым простым, но в тотчас, он требует приложения усилий — осуществить переделку изделия под питание от переменного напряжения.

Преимуществами последнего варианта являются следующие факторы:

• Отсутствие необходимости постоянного подзаряда батареи, что очень напрягает во время рабочего процесса;
• Теперь шуруповерт можно хранить сколько угодно, не думая о том, что батарея с каждым днем самопроизвольно разряжается;
• Постоянный крутящий момент, который будет обеспечивать напряжение от электросети.

Среди всех преимуществ останется только один недостаток, который обусловлен необходимостью подключения устройства к розетке, поэтому изделие во время работы должно быть привязано к электрической сети.

Можно ли аккумуляторный шуруповерт переделать в сетевой

Аккумуляторный шуруповерт — довольно удобный инструмент, но иногда достоинства таких моделей превращаются в недостатки. При окончательной разрядке батареи необходимо покупать новый элемент питания. Стоить он может очень дорого, а в некоторых случаях найти подходящий аккумулятор просто невозможно, например, если модель давно сняли с производства.

Переделать шуруповёрт на работу от сети вполне реально. Это потребует определенных усилий, но зато в усовершенствованном приборе уже не понадобится заново переустанавливать элементы питания.

Если переделать аккумуляторный шуруповерт, то сила крутящего момента в нем всегда будет оставаться одинаковой

С чего начинать работы

Чтобы переделать шуруповерт под питание от электрической сети 220 В, прежде всего, потребуется припаять к контактам зарядного устройства электрический провод. Но так как провод имеет медные жилы, а блок питания латунные клеммы, то соединить их будет очень непросто. Но в мире нет ничего не возможного, поэтому используем кислоту в качестве соединителя. Кислотой необходимо обработать клеммы зарядного устройства, после чего припаять провод контактам. Соединение должно быть качественным, так как от него зависит контакт и функционирование самого устройства.
На следующем этапе подвергается переделке старый аккумулятор. Для этого его необходимо разобрать и удалить из него всю внутреннюю часть. Хотя производитель не рекомендует этого делать, но конструкция батареи нам понадобится

Во время разборки аккумулятора важно пользовать средствами защиты и не выбрасывать внутреннее наполнение в мусор, а произвести ее утилизацию. В корпус аккумулятора следует поместить груз, который и будет являться противовесом.
После того, как внутренность аккумулятора будет удалена, приступаем к процессу припаивания свободных контактов электрического кабеля к выводам батареи, находящихся во внутренней части корпуса.

Важно! Во время припаивания важно контролировать полярность, но если ее не соблюдать, то страшного ничего не произойдет, только устройство будет функционировать в другую сторону. Но с помощью переключателя данная ситуация легко решается

Электрический кабель заводится в батарею с внешней стороны, сделав в конструкции специальное отверстие необходимого диаметра

После того этого важно сделать так, чтобы кабель надежно фиксировался в конструкции корпуса аккумулятора. Для этого как раз и необходима изоляционная лента, с помощью которой следует обмотать кабель изнутри и снаружи, тем самым сделав замок

После этого вставляем корпус аккумулятора в шуруповерт и используем его по назначению.

Размещение гнезда на рукоятке шуруповёрта, первичная проверка работоспособности инструмента

После того, как гнездо припаяно, можно произвести первоначальную проверку. Но стоит внимательно осмотреть получившиеся соединения – нигде оголённые контакты не должны замыкаться. В противном случае, велика вероятность того, что сгорит и блок питания, и батарея. Подключив штекер к шуруповёрту (батарея пока не устанавливается) и подав питание на адаптер, нажимаем на кнопку. Шуруповёрт должен заработать. Если всё в порядке, можно отключить блок питания от электроинструмента и продолжить работу.

При помощи всё того же канцелярского ножа в обеих половинках корпуса на рукоятке делаются углубления. В итоге, после сборки корпуса, в этом месте должно образоваться отверстие, в котором расположится само гнездо. В зависимости от модели и формы шуруповёрта, может понадобиться дополнительная фиксация соединительного элемента. Для этого можно использовать термопистолет с полиэтиленовым стержнем либо двусторонний скотч. В некоторых случаях (как это получилось в моём) можно обойтись без дополнительного крепления – гнездо встало плотно, его шевеления при включении/выключении штекера не наблюдалось.

Краем уха слышал мнение, что закрепить гнездо можно при помощи эпоксидного клея, однако позволю себе упомянуть – он сохнет достаточно долго. Если «посадить» соединитель на него, придётся ждать около суток, прежде чем можно будет пользоваться шуруповёртом от сети.

Размещаем гнездо в рукоятке шуруповёрта и, при необходимости, фиксируем его

Мобильность устройства

При переводе аккумуляторного оборудования на питание от электросети теряется одно из главных отличительных свойств — мобильность. Поэтому, если решили произвести переделку питания шуруповёрта, нужно точно определить, какое устройство в дальнейшем вы хотите использовать в работе.

Существует две концепции, как оборудование аккумуляторного типа переделать в сетевое:

1. Блок питания (БП) будет внешним. Такой вариант исполнения предусматривает наличие отдельного устройства. Но пусть вас это не пугает, даже тяжёлый и крупный выпрямитель может просто находиться возле питающей розетки. Всё равно вы будете ограничены длиной кабеля питания или к розетке, или к питающему блоку. Согласно закону Ома, снижение напряжения при одинаковой мощности увеличивает силу тока. Поэтому шнур питания устройства на 12—19 вольт должен иметь сечение большее, чем сетевой кабель на 220 вольт.
2. Блок питания вмонтирован в корпус аккумулятора. В таком устройстве мобильность почти полностью сохраняется, только длина сетевого кабеля может ограничить передвижение оператора. Одна проблема может возникнуть при необходимости установить трансформатор большой мощности в корпус батареи шуруповёрта. Но современная радиотехническая промышленность позволяет решить эту задачу, на рынках радиоаппаратуры существует большое количество компактных выпрямителей.

Каждый из способов находит сторонников, так как обладает определённым набором характеристик.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания

, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А.

Деяния по переделке последующие:

1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.

1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.
