Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
- пропил делают в цельном листе;
- столешницу собирают из двух полотен.
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения
Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Возможные ошибки и полезные советы
Основные ошибки:
- выбран слабый материал, непрочные крепления, недостаточно поперечных связей – через некоторое время конструкция начнет расшатываться;
- использован неподходящий материал для рабочего стола – слишком тонкий, склонен к короблению (тонкая фанера, лист оцинковки не подходят);
- слабо или на слабом основании закреплена сама циркулярка. При работе она может изменить положение или совсем выпасть;
- не предусмотрен свободный выброс опилок. Через короткое время пространство забивается, двигатель перегревается;
- трудный доступ к выбору опилок из-под станка, это неудобно;
- неточно или недостаточно выбран пропил в рабочем столе под пильный диск. Диск при работе трется о край стола, или невозможно наклонить пилу для пиления под углом;
- неудобен доступ для включения.
Если доступ к кнопке затруднен, её фиксируют во включенном положении, а режим вкл/откл включают, вставляя и вытаскивая вилку из розетки. Хотя это с электротехнической точки зрения неправильно, так как при разъеме образуется искра.
Как вариант, возможна установка выносного выключателя.
Если планируется использовать пилу как в ручном, так и стационарном режиме, должна быть возможность удобного монтажа/демонтажа пилы. В таком случае одну сторону рабочего стола можно закрепить на петлях, а вторую на надежных фиксаторах. Подняв рабочий стол на петлях, можно легко снять или поставить ручную циркулярку.
Требования к конструкции
Перед началом работ необходимо будет подготовить небольшой эскиз, на котором должны указываться не только расположение всех конструктивных элементов будущего станка, но и их основные размеры
При прорисовке такого эскиза следует принимать во внимание, что ваш циркулярный станок может состоять из следующих функциональных узлов:
- станины, служащей основанием всего изделия;
- столешницы с установленным на ней промышленным образцом ручной циркулярной пилы;
- выносного пульта управления включением и выключением исполнительного механизма (циркулярной пилы).
Малогабаритный циркулярный станок настольного типа
Указанный состав станка характерен для малогабаритных изделий на деревянной станине. Для капитального оборудования, изготавливаемого на основе металлических профилей (уголков) его схема имеет несколько иной вид. В состав такого изделия должны входить следующие элементы:
- основание из стальных рам и кронштейнов, на которых в подшипниковых парах монтируется вал с приводным шкивом;
- столешница с прорезями для обрабатывающего полотна, устанавливаемая поверх металлической рамы и жестко закрепляемая на ней;
- комплект специального приводного электрооборудования, размещаемого в нижней части станины и обеспечивающего требуемую функциональность устройства (в него входят электродвигатель, пусковое устройство и трансформатор-преобразователь).
Основное требование, предъявляемое к любым типам станин – это обеспечение максимальной надёжности и устойчивости конструкции. В качестве вариантов исполнения станочного основания нами будут рассмотрены как каркасы из металлических профилей (уголков), так и несущие конструкции из дерева.
При ознакомлении с требованиями к электрооборудованию самодельного станка, прежде всего, следует определиться с мощностью привода режущего инструмента (или автономной пилы), которая для бытовых условий не должна превышать значения 850 Ватт.
Стационарный циркулярный станок
Помимо этого, перед подготовкой эскиза будущего изделия должны быть учтены такие технические характеристики используемого оборудования, как:
Глубина реза, задающая допустимую толщину заготовок древесины, подлежащих обработке на вашем станке. Этот показатель для промышленных образцов деревообрабатывающего оборудования колеблется в пределах 5 — 8 см, чего вполне достаточно для распила стандартных досок и толстой фанеры.
После того, как учтены все возможные требования к будущему станку, вы можете приступать к непосредственной его сборке.
Используемые инструменты
Создание шипов и пазов, при помощи которых будет обеспечиваться соединение двух деревянных заготовок, предполагает, что на боковой поверхности бруса или доски ручным фрезером делается выборка материала. При этом должны быть строго выдержаны все геометрические параметры элементов будущего соединения. Для выполнения этой операции ручным фрезером можно использовать инструменты с хвостовиками диаметром как 8, так и 12 мм. Наиболее универсальной в этом случае является пазовая фреза, режущая часть которой работает следующим образом:
- боковая поверхность формирует стенки паза и боковые стороны шипа;
- торцевая сторона обрабатывает дно паза и снимает слой материала требуемой толщины с основания шипа.

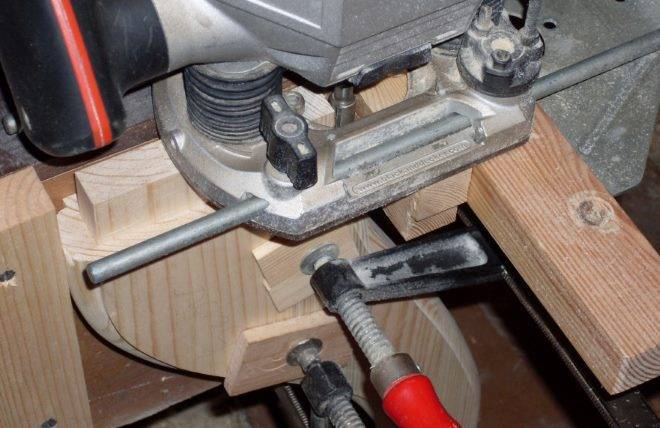

Вырезка шипа пазовой фрезой
Таким образом, используя инструмент данного типа, можно сформировать на боковой поверхности бруса или доски как шип, так и паз. При этом их размеры можно регулировать в достаточно широких пределах.
В тех случаях, когда к надежности соединения деревянных деталей предъявляются более высокие требования, пазы и шипы делают не прямоугольной формы, а формы, которая называется «ласточкин хвост». Пазы и шипы такой конфигурации создаются с помощью фрез «ласточкин хвост». Выполнить процедуру формирования пазов и шипов такой формы ручным фрезером также возможно, но для этих целей следует использовать приспособления другой конструкции.
Выборка «ласточкиного хвоста» с помощью шаблона
Чтобы вопрос о том, как сделать паз в доске и брусе или шип на их боковой поверхности, не вызывал особых затруднений, лучше использовать электроинструмент, оснащенный удобными боковыми рукоятками, широкой направляющей подошвой и опцией защиты шпинделя от проворачивания в процессе замены фрезы. Кроме того, желательно, чтобы в таком оборудовании присутствовал боковой стопор, за счет которого вылет используемой с ним в комплекте фрезы всегда будет оставаться постоянным.
Главные параметры
К основным характеристикам шипорезных станков можно отнести:
- максимальный диаметр обрабатываемой заготовки
- самая большая ширина шипа
- самый большой поперечник шипа
- вид шипа
- скорость вращения шпинделя
- уровень мощности двигателя
- размеры и масса.
Основное требование, которое предъявляется к шипорезному станку — это высокая точность операций. В противном случае детали не будут совпадать друг с другом и соединения не получится.
Шипорезные станки применяются:
- обработка калиброванных щитов, ДСП
- обгонка периметра дверных полотен, оконных рам
- обработка половой доски
- создание паркета.
Некоторые особенности использования:
- на крупных производственных конвейерах такие станки монтируются на потолок. В качестве дополнительной комплектации присутствуют прижимные устройства, принимают заготовки подрезные пилы. Заготовка попадает на торцовочные пилы, а потому происходит обработка двумя фрезеровочными суппортами.
- скорость подачи заготовки можно плавно регулировать при помощи вариатора
- чтобы обработка получилась качественная, скорость вращения шпинделя должна составлять 7000 оборотов в минуту
- длина направляющей может составлять 2, 2,5 или 3 метра
- конструкция дает возможность применять несколько разных инструментов для обработки древесины
- оборудование может быть дополнительно оснащено прижимным пневматическим механизмом и удлинителем рабочей поверхности.
Выбор инструментов и материалов
В самом начале проведения работ вам потребуется заранее позаботиться о том, чтобы под рукой был все самое нужное, а именно сырье, набор подходящих для выполнения работ инструментов – все это пригодится на протяжении всех действий.
Для создания распиловочного станка вам нужны будут следующие материалы:
- Фанера, толщина которой от 2 до 3 см, или же идентичный по данным кусок ЛДСП.
- Бруски древесины, размер которых составляет 4*4 см.
- Строительные уголки, которые выполнены из металла, нужно 12-15 штук.
- Болты разного назначения и маркировки, а также разной длины саморезы.
- Клеевой состав, который применяется для столярных работ.
- Средства для обработки изделий от ржавчины и влаги.
- Кабель.
- Наружная розетка.
- Выключатель.
Данный набор материалов нужен для стандартной конструкции обычного размера площадью чуть больше, чем 1 м2. Работать на подобном станке-столе можно будет практически любыми ручными дисковыми пилами, исключением будут инструменты с малым диаметром диска, потому что при креплении инструмента к столешнице будет проседать глубина резки, примерно на 1-2 см.
Для выполнения работ вам потребуется следующий набор инструментов:
- Толстый карандаш или маркер.
- Строительная рулетка, металлическая линейка, уголок.
- Электрический лобзик.
- Шуруповерт.
- Электрическая дрель.
- Шлифовальная машинка.
- Наждачная бумага.
Далее предлагаем рассмотреть, как именно сделать распиловочный станок.
Шипорезка На Циркулярку Своими Руками
Своими силами. Как сделать самому
Как сделать что-то самому, своими руками. сайт домашнего мастера
Как нарезать шипы на циркулярке самостоятельно (шипорезка)
Проверка Катушки Зажигания Мультиметром БензотриммерRead
Нарезка шипов на циркулярной пиле – «шипорезка» в кустарных условиях
Однажды мне понадобилось сделать много ящиков разных размеров из фанеры. Как мы знаем, фанера не любит крепление саморезами в торец не часто по этой причине раскалывается.
У меня была шипорезка
для фрезера, однако как нефть имела низкую производительность, продать кроме всего прочего с применением низкокачественной фанеры фрезы быстро тупились.
А заточка фрезы постепенно изменяет ее диаметр, не работать ею на шипорезке становится невозможно. Поэтому была поставлена задача создания нового, более мощного инструмента с возможностью нарезки шипов сразу в пачке заготовок для ускорения работы.
Для решения этой задачи я использовал стационарную циркулярную пилу, под которую изготовил специальное приспособление. Пазы делаю блоком дисков, а точность перемещения обеспечивает шпилька, у занят — фиксированный шаг резьбы. Расскажу, как я делал это приспособление.
Основание шипорезки
1. Как основания приспособления по нарезке шипов пригодился старый самодельный упор для пилы.
2.4. С боков упора установил вертикальные стойки из лиственницы, которые дополнительно усилил для жёсткости боковыми накладками. В стойки предварительно запрессовал подшипники под ведущую шпильку. Шпильку использовал с резьбой М14 не шагом 1,75 мм.
Фрезерование окружностей
Для исполнения задач в бытовых условиях может пригодиться устройство, способное облегчить прорезание круглых болванок.
К примеру, часто применяется циркуль, который можно создать своими руками.
Делается это приспособление по следующей схеме:
Из подручных элементов для изготовления устройства используется обрезок фанеры, саморезы, деревянный барашек и болт с гайкой. Также понадобится фрезер, пила и шуруповёрт. На отрезке фанеры делается небольшая разметка. На нём обводится площадка, длина которой составляет 15 см, а ширина – 5 см
Важно, чтобы длина превышала радиус обработки, а ширина – размер площадки фрезера. Проделываются отверстия под крепёжные болты (их диаметр равняется 2-3 см)
Для сверления используется перка. По серединной полосе насквозь прорезается паз
Необходимо проследить, чтобы его ширина не превышала размер осевого болта. Снизу фанерного листа проделывается углубление для расположения гайки с шайбой. Другую гайку крепят в деревянном барашке. Теперь можно собирать основную ось. Вместо шпильки применяют болт с достаточной длинной, предварительно отпилив у него шляпку. Циркуль устанавливается на фрезер и выполняется проверка работоспособности.
Самодельные приспособления
Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.
Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.
Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.
Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:
- прорезаются продольные пазы для шпонок;
- шпонки монтируются на упорной планке;
- между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
- в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;
Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе
Важно также сделать:
- лифт;
- расклинивающий нож;
- подъемный механизм.
Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.
Нюансы при работе
В завершении приведем несколько тонкостей, которые полезно знать, если хотите сделать самодельную каретку для циркулярной пилы:
- На опорную стенку в месте, где диск проходит сквозь нее, рекомендуют установить толстый брусок, который не даст пиле выскочить за край стенки, что может привести к травме.
- Для того чтобы придать конструкции большее скольжение рекомендуют зачистить полозья наждачной бумагой, а пазы периодически смазать огарком свечи (из парафина или стеарина). Иногда берется воск, но его использовать не рекомендуют, так как стаивания при эксплуатации, он липнет к полозьям.
- Перед нанесением клея на детали, продувайте конструкцию от частиц деревянной пыли и стружки, чтобы избежать неровностей после склеивания.
- Пропилив стенки, убедитесь, что пила свободно проходит сквозь них. Для этого можно сделать пропиленное отверстие немного больше толщины диска.
Изготовив таким нехитрым способом торцевую каретку в условиях домашней мастерской, под рукой у мастера будет удобный в обращении, универсальный инструмент, которому найдется применение в большинстве видов столярных работ.
Дополнительная доработка шипорезки
На этом изготовление шипорезки можно было и закончить. Однако после недолгой эксплуатации обнаружилось несколько недостатков в её работе.
Во-первых, считать большое количество оборотов не удобно — легко можно сбиться. Во-вторых, если требовался неполный оборот шпильки, то подсчёт становился ещё более сложным, а точность падала. В-третьих, так как зазор между шпилькой и перемещающейся опорной доской не позволял нормально вращать ручку, её пришлось вынести по максимуму вправо, и эта торчащая длинная часть шпильки делала приспособление не очень удобным.
Чтобы исправить эти недостатки, я решил установить «редуктор» на шпильку из двух шестерён, расположенных друг к другу под прямым углом. Размер шестерёнок подобрал так, что за один оборот ведущей шестерни шпилька делает 3 оборота. Самым доступным для меня вариантом было изготовить шестерни из дерева, поэтому в качестве материала я использовал березовую фанеру толщиной 13 мм.
11. Чертежи шестерёнок я получил с помощью генератора передач Маттиаса Вандела, который можно найти на его сайте. Далее наклеил распечатки на фанеру и вырезал шестерёнки ленточной пилой.
12. Чтобы шестерни хорошо попадали в зацепление, их зубья резал под углом в 11 градусов. Причём разные стороны зуба резал соответственно с наклоном в разные стороны. У меня ленточная пила позволяет наклонять стол только в одну сторону, поэтому я не стал использовать наклон её стола, а изготовил наклонное основание и прикрепил его струбциной к столу пилы. Сначала вырезал левые стороны зубцов при наклоне вправо, а затем перевернул упор и вырезал правые стороны. Оба пропила в основании соединил ручным лобзиком.
13.После этого зашлифовал каждый зуб и просверлил центральное отверстие.
14. Шестерня работает только верхними частями зубцов, поэтому тщательно обрабатывать их нижние части я не стал.
15. Установка «редуктора». Сначала ручной ножовкой срезал часть правой стойки и попытался установить мебельную гайку для крепления ведущей шестерни. Однако этот вариант оказался провальным. Из-за установленного в стойке подшипника закрепить гайку крепко длинными саморезами не получалось, а большой рычаг ведущей шестерни приводил к сильным биениям. Идея просто насадить большую шестерню на болт также была плохой: чтобы шестерня легко вращалась, нужен был небольшой люфт, а он также вызывал биения.
16. Пришлось в шестерню запрессовать подшипник, а вместо мебельной гайки поставить металлическую пластину толщиной 3 мм с креплениями, которые выходили за пределы подшипника в стойке. Чтобы компенсировать толщину металлической пластины, в шестерне с внутренней стороны сделал углубление.
17. На ведущей шестерне установил ручку и пронумеровал для удобства зубья (поворот на один зуб равен 1/4 поворота шпильки). Внизу на стойке сделал ответную риску для точного позиционирования. После этого отпилил лишний кусок шпильки справа и покрыл конструкцию воском для лучшего скольжения и защиты от влаги и грязи.
18. Поворачивая ведущую шестерню на разное количество оборотов, я получаю шипы разной толщины и даже могу делать их неодинаковыми.
Ссылка по теме: Как сделать своими руками самодельную стационарную циркулярку
Сборка токарного приспособления
Схема простейшего токарного станочка.
Способ сборки будет таким:
- Основой агрегата будет 3-фазный электромотор. Поэтому питание его должно быть трехфазным, иначе в доме будет постоянно выбивать автоматический предохранитель.
- Частота оборотов движка – не больше 1500/мин.
- Наденьте на вал мотора планшайбу для объемных деталей и съемный аналог – для мелких. Вторую сторону узла зафиксируйте уголком. На планшайбах расположены особые пики, на них заготовки насаживаются молотком.
- Далее заготовку отцентрируйте и закрепите контршайбами. Самодельный по дереву станок готов.
Работа на станке
На фото- производство детали.
Правила работы:
- Включите станок и подставьте первый резец (обычная стамеска). Он снимет первоначальный слой (1-3 мм).
- После грубой обработки, заготовка будет толще, чем нужно на 1 мм. Снимите остаточный слой чистовым резцом, который придаст изделию окончательную форму.
Размеры заготовок можно контролировать микрометром либо шаблоном.Контуры и вырезы можно делать острой стороной стамески, а шлифовку осуществлять чистовым резцом.
Выглаживать детали можно и наждачной шкуркой. Полировать же древесной стружкой, зажав ее в кулаке и подводя к заготовке.
Самодельный шипорезный станок
Сегодня есть все возможности для предпринимательской деятельности, при этом многие занимаются изготовлением мебели, деревянных дверей и окон, где без соединительных шипов при сборке изделия не обойтись. И поскольку шипорезные станки стоят недешево, на первых порах для получения фиксирующих элементов вполне подойдет самодельный агрегат.
Его несложно изготовить своими силами, что сэкономит большие средства во время организации производства. Причем существуют разные варианты для изготовления таких станков, где базовым элементом может служить стационарный двигатель, болгарка, электролобзик и даже электрическая дрель.
Рассмотрим изготовление шипорезного станка своими руками на основе болгарки с расположением дисковой фрезы в горизонтальном положении.
Как и в заводском станке, здесь, кроме двигателя и режущего инструмента, существуют два комплектующих узла:
Станина должна быть прочной и устойчивой, поскольку это базовая часть агрегата, на которой установлены устройство для крепления заготовки и болгарка с фрезой. Эта составляющая часть шипорезного станка может различаться по конструкции и изготавливаться без чертежей. Например, ее можно сделать из металлических уголков, а на них зафиксировать лист ДСП.
Размер столешницы должен соответствовать предполагаемой заготовке. На ней также располагаются струбцины и контрольная линейка.
Направляющие станины должны быть строго перпендикулярны движению столешницы при фрезеровании соединительных элементов. От этого зависит качество соединения шипов и проушин.
Что нужно учитывать при проектировании соединения?
При проектировании ласточкиного хвоста учитывают ряд моментов, которые будут влиять как на его прочность, так и на внешний вид.
Интервал между шипами. Расстояние между шипами и их размер определяют прочность соединения.
При равных промежутках (соотношение 1:1) механическая прочность наиболее высокая. Но такую конфигурацию используют редко. Поскольку из-за большего количества элементов изготовление детали занимает соответствующее время. Вероятность допустить ошибки, которые станут причиной неплотной подгонки, также выше. Обычно используют соотношение 2:1 или 3:1. В этих случаях прочность соединения остается такой же высокой.
Читать также: Из чего делают провода и кабели
При сочленении широких деталей по краям делают дополнительные шипы с небольшими промежутками. Такое решение помогает эффективно бороться с короблением древесины.
Угол ласточкиного хвоста — это важный параметр, определяющий механические характеристики соединения. При слишком маленьком угле, замок не будет запираться и крепление превратиться в обычное шиповое соединение. Если угол слишком большой, при сборке зауженная часть «ласточкиного хвоста» может расколоться и шип отпадет.
Для древесины мягких пород угол «ласточкиного хвоста» делают более крутым, так как она в большей степени подвержена смятию и деформациям под воздействием нагрузок. Оптимальное соотношение 1:6. Для древесины твердых пород угол делают менее крутым — 1:8.
Принцип проектирования формы «ласточкиного хвоста» отображен на чертеже.
Полезные хитрости и советы
Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.
Шаблон-заготовка
При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.
Установочные бруски
Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.
Защита от вырывания материала
Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.
Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.
Циркулярка и параллельный упор, пожалуй основной момент приспособление на циркулярном столе. Потому я решил отнестись к этому проекту со всей ответственностью. Я не уделяю лишнее время шлифованию и формированию без необходимости скруглений на приспособлениях, считаю вырезал, склеил, скрепил саморезами и дело в шапке. На мой взор лишняя краса не часто уместна, а крепкость нужна всегда. Работая с трудными проектами, я разбиваю их на более маленькие составляющие и отдельно работаю имея его. Имея в собственном распоряжении узкий дюралевый параллельный упор (фото справа), имел и ряд неудобств. Неудача в таком, что для каждого нового реза нужно поменять размер установки упора, для этой цели, передвигая упор, учитываем размеры в точке начала пропила заготовки и в точке выхода пропила относительно к пильному диску, потом закрепляем его 2-мя ручками. Неловко и уходит лишнее время.
Шаг 1: Изготовка упора.
Отрежьте три полосы из ламинированного ДСП длиною 1.1 м и шириной 8 см, и дальше соберите их вкупе сделав U-образный профиль. По внутренним размерам профиля изготовьте 5 заготовок-вставок для жесткости и воткните во вовнутрь профиля, они создадут квадратное сечение, нужное упору. Плюс этого упора и в способности использования его с 2-ух сторон пильного диска ( фото слева).
Шаг 2.7: Изготовка направляющего канала для упора.
Направляющий канала для упора изготовлен из 2-ух реек, имеет форму U-образного профиля и крепится болтами в торец циркулярного стола, перпендикулярно пильному диску.
Элементы конструкции созданного своими руками распиловочного станка по дереву
Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.
Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе
Главными элементами стационарных циркулярных установок являются:
- Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
- Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
- Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
- Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.
В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.
Циркулярки любого неподвижного типа состоят из основных частей
Механические неисправности
Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.
Компановка циркулярной электропилы.
Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.
Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.
Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене
Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений
Как работать с ящичными шаблонами.
Шипорезный шаблон. Без него, понятно, никуда – главная деталь. Здесь будем использовать шаблон DW-1, профиль номер 3.
Станина для крепления заготовок и шаблона. При большом желании можно обойтись подручными средствами, но станина существенно удобнее.
Фрезер. Подойдет любой, лишь бы на него можно было поставить копировальную втулку и в цангу ставилась бы выбранная фреза.
Фреза. Нужна именно та, на которую рассчитан шаблон. В данном случае используем Энкор, арт. 9316.
Копировальная втулка. Должна по диаметру соответствовать профилю на шаблоне и используемой фрезе. У нас втулка 17 мм.
Кондуктор для выравнивания заготовок. Облегчает позиционирование заготовок, хотя без больших сложностей заменяется линейкой.
Струбцины. Их потребуется 4 штуки, по две для крепления каждой заготовки на станине.
Собственно заготовки. Их необходимо минимум две
