Угловая струбцина своими руками

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Угловой вариант

Независимо от типа струбцины, она должна крепко зажимать детали для их соединения или обработки. Угловое столярное приспособление помогает скреплять заготовки из дерева под определенным углом (чаще всего 90°, но бывают и другие). Без этого не обойтись при сборке мебели и рамок.

Для того чтобы смастерить такую струбцину из дерева своими руками, потребуется следующие материалы:

• два деревянных бруска толщиной 25 мм из древесины твердой породы;
• фанера толщиной 12 мм или больше;
• саморезы, шпильки;
• лобзик или ножовка;
• дрель.

Из фанеры вырезают квадратную дощечку со стороной 25 или 30 см. На ней закрепляют два бруска под углом 90 °.

Вначале бруски приклеивают, затем зенкуют, просверливают дрелью отверстия и закручивают саморезы или другие крепежные элементы. От центра брусков проводят перпендикуляры – здесь будут проходить винтовые шпильки.

На расстоянии 20 мм от угловых крепят упорные бруски, выдерживая между ними промежуток. Он должен быть чуть больше ширины деталей, которые предстоит зажимать самодельной струбциной. Шпильки лучше вкрутить сразу, перед фиксацией упоров. Потребуется также вырезать подвижные колодки, которые будут соединены со шпилькой (при ее выкручивании заготовка будет прижиматься к угловому бруску).

Таким же способом делается струбцина из фанеры или листов ДСП. В ней вместо деревянных брусков берут толстый фанерный лист. Есть другие варианты изготовления своими руками струбцин, но принцип их сборки в целом схож.

Конструкционные особенности углового зажима

Угловые струбцины предназначены для соединения трубной заготовки, различной по конфигурации, под разнообразными углами. Это может быть сборка рамной конструкции для калитки, готовых узлов трубопровода или отопительных регистров.

В зависимости от угла соединения струбцины для сварки могут быть с постоянным градусом стыка, или с возможностью выставления различных углов

Аспекты, на которые необходимо обращать внимание, разрабатывая эскиз и выполняя чертежи:

для более надежной стыковки и фиксации деталей необходимо подбирать достаточную толщину прижимных губок

Это позволит избежать больших деформаций при сварке конструкции;
следует обращать внимание на прижимные винты. Лучшим вариантом для струбцины будут гайки, и прижимные детали из меди или обмедненной стали с винтовой резьбой

Такое прижимное устройство прослужит дольше. При отсутствии винтовой резьбы, можно использовать метрическую, но с наиболее большим шагом;
величину рабочей поверхности при стыковке и сварке деталей. Лучший вариант – это возможность сварки с 3 сторон узла, находящегося в зажатом положении.

Конструкция струбцины представляет собой основу с упорами. Упоры могут фиксироваться под определенным углом или с возможностью регулировки градуса стыковки.

Для фиксации на основу наваривается гайка с вкрученным в нее винтом. Такая конструкция позволяет закреплять заготовки различные по размерам. Стандартно для нормальных условий работы принят максимальный размер 400 мм. Для больших размеров необходимо будет применять стапеля.

Изготовление струбцины своими руками

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

следует правильно выбрать материал

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

бладает хорошей жесткостью фиксации

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.

Порядок работы

Ниже представлена инструкция, как сделать точечную сварку, используя ненужную в хозяйстве микроволновку:

Разобрать старую СВЧ-печку. Вытащить трансформаторное устройство на 800 А. Заняться разбором блока питания компьютера. Вам потребуется лишь стальной корпус и разъём питания 220 вольт. В дальнейшем он будет использоваться для размещения «начинки» сварочного агрегата.

Обратите внимание!

• Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

• Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
• Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Поместить внутрь корпуса трансформатор, плату таймера и переходник питания. Примерить и отметить места отверстий – потом их надо будет проделать при помощи дрели.

Удалить вторичную обмотку трансформатора, заменив силовым кабелем. При этом демонтировать трансформаторные пластины не потребуется. Достаточно срезать обмотку вначале с одного края, затем с другого, используя стамеску и молоток. После этого останется убрать остатки проволоки сверлом.

Сделать новые обмотки из силового кабеля. Поставить модифицированный трансформатор в корпус. В области нахождения решётки просверлить 2 отверстия. Продеть через них выводы катушки. Проделать ещё отверстия, теперь в днище корпуса, для установки транса.

Подсоединить к передней панели механизм таймера. Продеть светодиод, выпаянный из платы и удлинённый проводами, в сделанное ранее отверстие.

Стальными уголками прикрепить рейку из дерева к корпусу сварочного аппарата.

Обратите внимание!

• Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Достать с клеммной колодки клеммники, надеть их на контакты кабеля, которые требуется перед этим зачистить, и прикрутить на шурупы к рейке. Оснастить рейку кнопкой пуска, предварительно проделав под неё отверстие.

Медную проволоку использовать для создания электродов. Не забыть обточить концы. Закрепить сделанные из меди электроды в клеммниках.

Дополнить конструкцию пружиной для возврата контактов устройства на первоначальную позицию. С данной целью требуется прикрутить к верху корпуса ещё одну рейку из дерева. Вот и всё. Работа над созданием самодельного агрегата точечной сварки завершена.

Получившийся инструмент имеет довольно высокую мощность. Поэтому, дабы избежать прожигания отверстий в тонких металлических листах, рекомендуется устанавливать меньшие временные параметры на таймере. Кроме того, компактные размеры такой сварки позволяют разместить её даже в малогабаритной студии.

Конструкция

Конфигурация представленного инструмента может отличаться, однако есть одинаковые по своей функциональности части.

Зажим любой угловой струбцины, сделанной в домашних условиях, имеет два упора. Неотъемлемой частью оборудования является блок-зажим. Этот элемент обладает хорошей подвижностью, что позволяет использовать его для разного размера материалов.

Угловая струбцина своими руками может иметь рычажный механизм и винт, если требуется хорошая жесткость фиксации. Для столярного инструмента более слабого типа зажима допускается использовать бегунок и планки. Однако подвижность деталей упора является неотъемлемой характеристикой любой струбцины.

Рукоятка, винт и основная сборка

Изготавливают квадратные заготовки по 25 мм и отрезают для каждой ручки по 100 мм. Обозначают центральную часть и высверливают с помощью сверла фрагмент 10,5 мм 60 мм. В качестве аналога можно высверливать довольно широкое отверстие, после чего покрывать эпоксидной смолой. Но такой способ считается недостаточно надежным.

Шлифуют заготовку, чтобы сделать более удобную ручку и приклеивают к данному зажимному винту. Приступают к основной сборке. Это простая задача, позволяющая наклеить плёнку к неподвижной головке. Укрепляют стопорную гайку и делают торцевые колпачки. Они должны не допускать соскальзывания головки со штанги. Потому желательно прикрутить небольшую пластинку на пятку. Благодаря этому выскальзывание гайки с места исключается. Это действует, как крюк.

Он зацепляется за гайку. Работу можно считать оконченной. Стальные струбцины получаются несколько тяжелее, но при этом они ещё и надежные. Зажимы используют один и тот же стержень. Они являются довольно прочными и служат долго.

Типы струбцин

Существует три категории струбцин:

• Простые, обеспечивающие фиксацию деталей с рабочей плоскостью верстака.
• Угловые, предназначенные для удержания двух заготовок под требуемым углом.
• Объемные, способные фиксировать три заготовки в трех разных направлениях.

Первый тип изготавливается в виде C-образного кронштейна с резьбовым зажимом. Сфера применения — обработка дерева, металла, пластиковых основ. Второй тип — наиболее часто применяемый.

Чаще всего угловую струбцину используют для фиксации заготовок под углом 90°. Но существуют образцы, позволяющие изменять угол до необходимого значения.

Третий тип фиксаторов нужен, если специфика работы предусматривает выполнение больших однотипных процессов.

Заводские модели достаточно дороги. Решение — делать струбцины самостоятельно.

Угловая и объемная струбцины изготавливаются на основе простой конструкции, отнесенной к первой категории, и дополнительных деталей, которые можно найти в домашней мастерской. Размеры, прочностные характеристики зависят от материала изготовления. Обычно параметры ориентированы на тип обрабатываемых деталей. В статье описано, как сделать столярные струбцины из фанеры, представлена схема сборки угловых зажимов для работы с металлическими деталями.

Фанерные струбцины

Для сборки мебели часто применяют листы ДСП, которые фиксируются под прямым углом. Рекомендуется сделать приспособление на основе простых струбцин. Для этого потребуется:

• лист фанеры или ДСП толщиной 8–12 мм;
• квадратный или прямоугольный деревянный брусок;
• электролобзик или ножовка;
• электрическая дрель с набором насадок.

Из фанеры или древесно-стружечной плиты выпиливают два и более прямоугольных треугольника с катетами длиной 30–40 см. Угол 90° каждого сегмента должен быть максимально точным, иначе готовая конструкция будет некачественной. В каждом углу треугольника формируют отверстие. Оно должно соответствовать размерам простых зажимов, взятых за основу.

Необходимо, чтобы от края отверстия до катета треугольника расстояние было 10–15 мм.

Приспособление испытывают на практике. Для этого самодельный треугольник прижимают обычной струбциной к обрабатываемому листу, выравнивают по краю. Второй простой струбциной фиксируют следующую деталь под углом 90°. Чтобы крепление было надежным, по краям стыка применяют две треугольные фигуры.

Угловые зажимы для металлических заготовок

Для работы с металлическими деталями применяют железные угловые струбцины, усиливающие зажим. Металлы прочнее дерева, фиксировать их нужно более крепким инструментом. Обработка нередко сопряжена с процессом сварки, высокие температуры быстро приведут деревянные элементы из строя. Лучше отдавать предпочтение железу. Оно не боится электрической дуги, высоких температур, механического воздействия.

Металлическую угловую струбцину изготавливают по той же схеме, что и фанерную. Но вспомогательный инструмент делают из листового металла толщиной 8–10 мм. Фиксирующие элементы собирают из металлического уголка заданного размера. Для большей надежность уголки свариваются. Резьбовое крепление также подойдет.

Винтовой зажим делают из трех сваренных между собой гаек. Можно создать кронштейн с резьбовым отверстием диаметром 35–40 мм в центре. Крепят устройство болтами, что позволяет в случае срыва резьбы осуществить быструю замену.

Внутреннее основание приспособления перемещают по направляющим. Для их изготовления в биссектрисе треугольника формируют паз шириной около 10 мм. Просверливают технологическое отверстие в верхнем основании фигуры. Снабжают его болтом и закручивают снизу гайкой. Чтобы обоюдное перемещение оснований не было затруднено, работа выполнялась корректно, резьба не должна доходить до головки болта.

Угловую струбцину легко изготовить самостоятельно, нет необходимости приобретать заводской зажим.

Что особенного в самодельных устройствах

Хорошо иметь в мастерской заводские инструменты. Но все ломается, а так много подручных материалов, которые помогут избежать проблем, сократят время на производство необходимых вещей. В самодельных устройствах нужно учитывать особенность конструкций:

• муфты, которые крепко удерживают обрабатываемый материал, должны быть толстыми, где соединяемые предметы будут находиться в жестком состоянии, не выгнется шов при сварке;
• необходимо использовать медные винты, их резьба не нарушается спайкой при попадании расплавленного сплава, увеличивается срок эксплуатации;
• зажимы для сварки предоставляют свободное пространство для действий, увеличивают рабочие участки, сварщик устанавливает детали под нужным углом, регулирует их положение.

Конструкция из корпуса с передвижным агрегатом и зажимным болтом

Конструкция из корпуса с передвижным агрегатом и зажимным болтом позволяет контролировать рабочий процесс, повышая производительность, сокращая время на производство.

Лучшие быстрозажимные струбцины

Этот инструмент имеет длинную направляющую со свободным ходом передвижной части и пистолетную рукоятку, нажатие курка которой обеспечивает перемещение по зубцам и прижим.

Сила сжатия контролируется количеством нажатий на курок. При выборе важен разбег губок и удобство использования.

BAHCO QCB-900, 900 мм — для огромных изделий

Это лучшая быстрозажимная струбцина для огромных предметов, потому что длина ее рейки составляет 900 мм. Швейцарский инструмент отличается удобной рукояткой с резиновой накладкой на задней части.

Губки снабжены обширными накладками, увеличивающими площадь прижима. Быстрое изменение размера осуществляется нажатием кнопки на торце передвижной части. Скобы обхвата имеет многочисленную систему ребер жесткости.

ЧИТАТЬ ТАКЖЕ

5 лучших плоскогубц

Плюсы:

• две рабочие части струбцины можно переставлять местами, что позволяет использовать приспособление как на сжатие, так и на разжим;
• широкие накладки защищают от вдавливания в древесину;
• ширина зажима 900 мм;
• пистолетная рукоятка очень удобна для мастера;
• длина курка на всю рукоятку защищает от прищемления пальцев;
• глубина зажима 95 мм;
• толстая рейка из металла, исключающая изгиб;
• легкий ход курка.

Минусы:

• стоимость от 1850 рублей;
• крупные габариты для транспортировки 1200х25х40мм;
• со временем появляется ржавчина от попадания влаги;
• масса 1,5 кг может утомлять руку при частой перестановке.

Изготовление струбцины своими руками из металла

Для изготовления самодельной струбцины должна быть выполнена подготовка металлического швеллера. Его длинновой размер должен соответствовать максимальным толщинам стягиваемых изделий. Но для надежности стоит предусмотреть небольшой запас.

На продольных осевых линиях, проходящих на швеллере, следует выполнить отметки. Они будут указывать на расположение отверстий, в которые будут вставляться болты. На теле болтов следует выполнить крепление небольших кусков подобного швеллера. Осуществить это можно используя сварку. Кроме того, посредством сварки можно сделать прорезание отверстий с нужным диаметром.

Отверстиям под болты лучше всего придать форму капли. Такая конструкция позволит сделать посадочные гнезда с более плотным типом посадки. Отверстия должны быть похожими на замочные скважины.

После этого берем небольшую швеллерную пластину, чтобы выполнить приваривание к ней болта. Размер головки болта должен соответствовать тому, чтобы его можно было установить в гнездо без особых усилий. Предусмотрев все эти аспекты, подготовку необходимых упоров можно считать считаться законченой.

После этого необходимо использовать винт, имеющий большой диаметр.  С одного его конца прикрепляется проушина, с другого — выполняется крепление длинного отрезка швеллера. Лучший вариант для осуществления креплений  — сварка. Завершив данные манипуляции, можно полноценно использовать инструмент.

Применяем гибкую вставку

Нередко во время рабочего процесса возникает потребность выполнить стяжку деталей, имеющих большую поверхность. В таких случаях следует использовать гибкие вставки. Для их изготовление рекомендуется применять достаточно жесткие материалы, поверхность на которых будет обладать небольшим изгибом. К примеру, таким материалом является обычная металлическая пластина, имеющая толщину от 3 до 4 мм.

На концах такая вставка прижимается с двух сторон струбцинами к склеиваемой пластине. Она должна быть расположена таким образом, чтобы посредством ее поверхности можно было достичь равномерного прижима на всей плоскости обрабатываемых поверхностей.

Существуют и другие способы изготовления быстрозажимной струбцины своими руками. Но применение такого варианта отличается наибольшей универсальностью. Использовать такое приспособление можно при работе с габаритными изделиями, например, дверьми, столешницами и пр.

Винтовые зажимы

Весьма популярные модели, которые имеют ещё одно название – лучевые струбцины. Имеют каркасную дугу в виде буквы U, а также подвижной винт с массивной площадкой (так называемым «пятачком»).

Обратите внимание!

• Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

• Точечная сварка своими руками — лучший мастер-класс по изготовлению самодельной точечной сварки с пошаговыми фото-схемами работы своими руками

• Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Струбцина быстрозажимная своими руками

Быстрозажимной струбциной можно произвести фиксацию изделия для обработки молниеносно. Такие модели не оснащены ходовым винтом, или он выполняет второстепенную функцию: задаёт требуемую ширину или толщину деталей, которые требуется обработать.

Основой в них является рычажный зажим. Чтобы зафиксировать такую струбцину на детали, нуждающейся в обработке, не потребуется закручивать винт. Нужно лишь нажать на подвижный упор сверху, чтобы прочно прижать деталь. Так же легко можно и освободить предмет. Стоит только надавить вновь сверху на упор, и зажатый предмет освободится.

Самодельную быстрозажимную струбцину можно тоже изготовить в собственной мастерской. Для этого понадобятся два деревянных бруска, мебельная гайка с фиксатором для дерева, 4 прочные шпильки из закалённой стали, 4 шайбы для упора, 4 гайки, резьба которых соответствует резьбе шпилек.

Самодельные быстрозажимные струбцины бывают также пружинные. Струбцину можно сделать из стальной профильной трубы, пластины стальной, прутка стального, удлинённой и барашковой гайки, длинного болта, 2 увеличенных шайб, проволоки пружинной, тонкой стальной проволоки, обрезков доски. Что касается оборудования, то понадобятся такие инструменты как болгарка, шуруповёрт, диск отрезной и диск лепестковый для зачистки, станок для сверления и сварочный аппарат, штангенциркуль, рулетка, карандаш и угольник.

Сначала от стального квадрата нужно отрезать небольшой кусок, а затем соединить детали под прямым углом сварочным аппаратом. Швы зачистить. Затем отрезается кусок профильной трубы и кусок стального прута. Все части соединяются между собой и с удлинённой гайкой.

Следующий шаг – изготовление губок. Материалом для них берётся профильная труба. На ней наносится разметка, и вырезаются 2 детали. В них проделываются отверстия. Болт вставляется в гайку. Затем отверстия просверливаются в корпусе. С ними соединяются отверстия в губках, и вставляются заклёпки из стальной проволоки.

Из шайбы изготавливается упор для пружины: в ней вырезается квадратное отверстие, а затем она приваривается к заготовке. Надевается пружина, и приваривается шайба. Срезается шляпка болта, в основании сверлится отверстие. Приваривается барашковая гайка с противоположной стороны.

Основные виды

В домашних условиях можно сделать простое ручное устройство для столярных работ.

В конструкцию инструмента войдут основные детали:

• рама;
• зажимные муфты;
• подвижная часть;
• винты или рычаги.

Самодельная струбцина из металла

Фиксатор не дает перемещаться зажатой заготовке, для этого настраивают уровень сжатия. По форме захвата обрабатываемых материалов, установки названы:

• угловыми;
• монтажными;
• винтовыми;
• ручными;
• быстрозажимными.

Для практичности инструмент делают с максимальным раздвижением и плавным рабочим ходом. В зависимости от способа скрепления струбцина может быть:

1. G-образной – самой популярной у мастеров из-за простоты конструкции и эксплуатации. Металлическая скоба имеет по одну сторону упорную площадку, по другую, вкрученный в резьбу регулировочный винт. На нем внутри находится рабочая губка, сверху приварена рукоять. Механизм удобен для обработки тяжелых, крупных, но простых по форме заготовок.
2. F-образной, универсальной с опорной поверхностью, прикрепленной к длинному стержню и скользящим по нему блоком с муфтой. Фиксирует зажим вспомогательный винт.
3. Трубной для крепления крупных деталей. Регулируют уровень захвата по длине стержня на опорной площадке со скользящими губками. Трубные зажимы позволяют работать с объемными предметами.

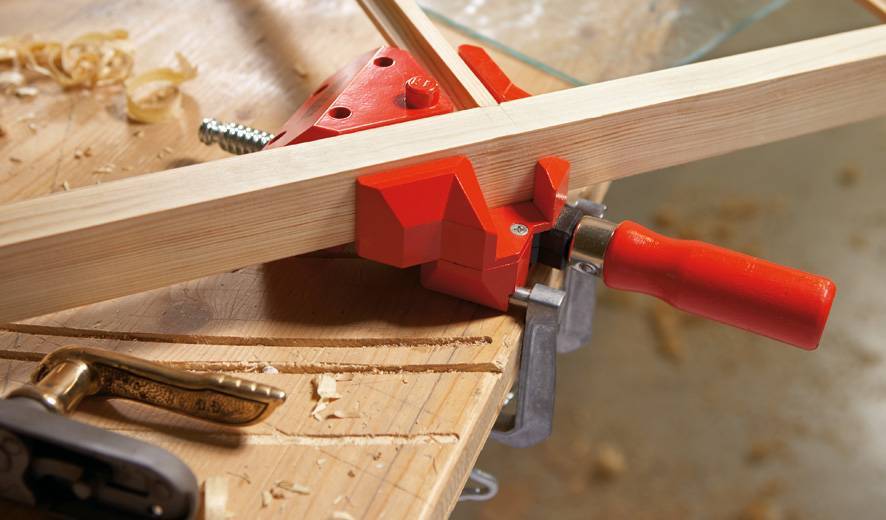

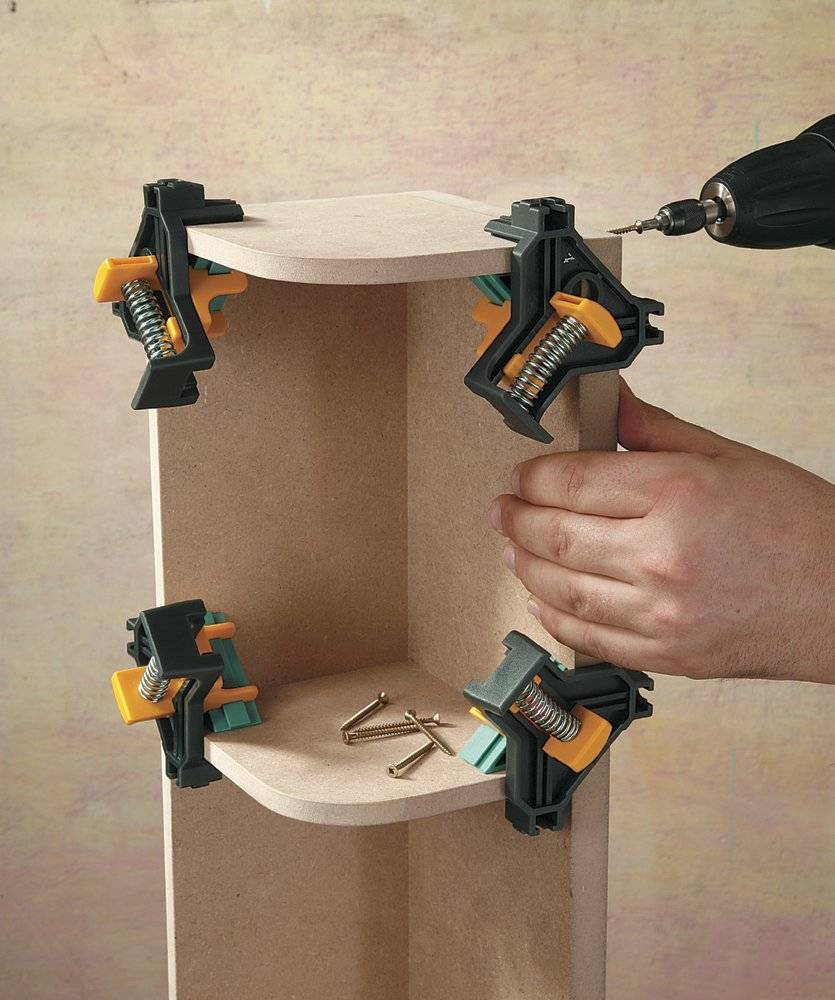

4. Угловой соединяют элементы. Для создания при стыковке прямого угла имеется установка из 2 опорных и рабочих поверхностей. Это могут быть 2 перпендикулярных винта или на одном установлен угловой блок. Иногда устройства создают для расположения деталей под разными углами.
5. Ленточной с зажимом, сделанным из прочного синтетического материала с блоком натяжения. Подгоняют углы дополнительными пластиковыми приспособлениями. Такое устройство применяют для обработки заготовок, закругленных с большим диаметром, когда нужно зафиксировать многоугольные соединения.

Струбцина своими руками может быть изготовлена из древесного и металлического сырья. Для домашней мастерской больше подойдут устройства:

• винтовые;
• быстрозажимные;
• трубные.

Часто приходится обрабатывать заготовки на угловой или клещевой модели.

Для этих типов не нужны сложные характеристики материалов, простой порядок изготовления.

Самодельная Струбцина

Способы изготовления своими руками

Конструкция из фанеры

Независимо от конструкции основное предназначение приспособлений – жесткий зажим заготовок для их последующего сваривания либо наплавления поверхности. Угловые фиксаторы, изготовленные из фанеры, позволяют соединять как металлические детали, так и заготовки из дерева.

• пара брусков из твердых сортов древесины толщиной 25 мм;
• лист фанеры толщиной не менее 12 мм;
• крепежные элементы: шпильки, саморезы;
• ножовка либо лобзик;
• дрель.

Из фанерного листа вырезается квадрат размером сторон 250 или 300 мм, к которому под прямым углом прикрепляются бруски.

Сначала бруски следует приклеить, дождаться схватывания клея и прозенковать дрелью. В полученные отверстия вкручиваются саморезы или иные крепежные детали. От центра колодок необходимо провести перпендикулярные линии, вдоль которых будут перемещаться винтовые шпильки.

Также требуется подготовить подвижные бруски, которые соединяются со шпилькой. При вкручивании ее деталь будет придвигаться к угловой колодке.

При изготовлении угловой струбцины из массивного материала, например ДСП, для брусков следует подобрать материал большей толщины.

Конструкция из металла

Для изготовления основания потребуется листовой материал толщиной 8–10 мм. Для закрепления можно применить уголок соответствующего размера. Соединение элементов удобно выполнять электросваркой.

1. Для винтового зажимного механизма между собой свариваются две гайки. Кронштейн с находящимся в центральной части резьбовым отверстием изготавливается высотой 30–40 мм. Для крепления рекомендуется использовать болтовое соединение, которое можно легко заменить при срыве резьбы.
2. Особого внимания требует взаимное размещение прижимных губок. Необходимо идеально выставить прямой угол, так как при выполнении сварочных работ добиться их приемлемого качества будет невозможно. Сначала к зажиму приваривается один уголок, на него накладывается другой. Полученная конструкция плотно сжимается и приваривается на скобу.
3. К боковым плоскостям фиксатора крепятся направляющие, обеспечивающие перемещение основания. По линии биссектрисы прижимного приспособления прорезается паз размером 8–10 мм.
4. В верхнее основание струбцины закручивается болт. Резьба его не должна доходить до головки, что обеспечит свободное передвижение оснований относительно друг друга.
