Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Как выбрать бетономешалку

При покупке бетономешалки, для того, чтобы она служила вам долгое время и справлялась с требуемым объемом работ, следует обратить внимание на следующие показатели:

Мощность двигателя бетономешалки

Существует мнение, что мотор мощностью до 700 Вт будет недостаточно мощным. Однако если ваша бетономешалка предназначена для дачи с емкостью барабана до 130 литров, такой мощности будет вполне достаточно. Для беспрерывной работы смесителя нужна мощность выше 1000 Вт.

Напряжение, используемое бетономешалкой

Профессиональные мощные модели, как правило, рассчитаны на работу в высоковольтной сети напряжением 380 В. Если у вас на участке однофазное напряжение 220 В, то и бетономешалку покупайте рассчитанную на это напряжение.

Класс бетономешалки

Бетономешалка бывает профессиональной и бытовой. Тип растворосмесителя нужно выбирать, в зависимости от планируемой интенсивности его использования. Если вам нужно замешивать большой объем рабочей смеси — выше 5-7 кубов в сутки, то берите профессиональную бетономешалку.

Сезонность работы бетономешалки

При выборе бетономешалки обязательно нужно узнать, можно ли ее использовать зимой. Как правило бетономешалка предназначена для работы в теплое время: с весны по осень. Однако при желании вы можете отыскать модели бетономешалок, которые позволяют добиться высоких эксплуатационных свойств бетона при низких температурах.

Прочность барабана бетономешалки

При покупке бетоносмесителя уделите внимание конструкции и прочности смесительных барабанов. Они изготовляются двумя способами: путем гибки на вальцах раскроенных стальных листов или на гидравлическом прессе глубокой вытяжки

Барабаны, изготовленные на прессах глубокой вытяжки, выглядят очень гладкими и красивыми, здесь практически нет сварных швов. Однако такие барабаны производятся из тонкой стали — не больше 1,5 — 2 мм. Барабаны, изготовленные на вальцах, выглядят не слишком привлекательно и имеют сварные швы, но они делаются из толстого металла, долговечны и прочны. В настоящее время можно встретить емкости, собранные из двух частей.

Датчик перегрузки бетономешалки

Обратите внимание на наличие у бетоносмесителя датчика перегрузки. Он сохранит аппарат при перегрузке, отключив его мотор при высокой температуре в обмотке

Из какого материала сделана бетономешалка

По типу материала смесителя они бывают стальными, пластмассовыми или чугунными. Чугунные бетономешалки считаются более надежными.

Система загрузки-выгрузки бетономешалки

Наличие функции загрузки и выгрузки смеси обеспечивает оперативность и комфорт во время работы. В противном случае вам придется смесь загружать-выгружать вручную, используя рукоятки и штурвалы.

Производители бетономешалок

В магазинах можно отыскать модели бетономешалок, которые производятся в нашей стране или за границей. Самыми надежными считаются устройства, которые собраны в Германии, Франции или Италии. Достаточно качественные бетономешалки производят польские и хорватские производители. Цена бетономешалок иностранного производства выше отечественных аналогов.

Итак мы теперь знаем, что представляет собой бетономешалка. Надеюсь, что эта статья поможет вам выбрать этот агрегат. В следующей статье я расскажу как работать с бетоном зимой.

РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Рейтинг лучших моделей

В число лучших мешалок бетона для дома уверенно входит модель «Профмаш Б-180». Устройство российского производства сделано по венцовой системе. В баке за 1 прогон замешивают 115 л бетонного раствора. Сам аппарат весит всего 57 кг. Предусмотрены колеса для транспортировки, к тому же возможно питание от повседневной сети 220 В.

В пользу устройства говорят:

  • высокий КПД;
  • асинхронный малошумный электромотор;
  • зубчато-ременная передача;
  • полиамидный венец из 4-х секций, заменяемых отдельно;
  • крепящийся в 7 положениях колокол.

Шестерня от мощной нагрузки проскальзывать не будет. Сечение зубчатого ремня увеличено. Лопасти снимаются. Однако ремень со временем может растянуться. Кроме того, сетевой кабель сравнительно короток.

По надежности и универсальности выгодно выделяется «Вектор БРС-130». Модель позиционируется как пригодная для строительной и отделочной смесей. Рабочий резервуар делают из пары чаш, получаемых цельным натяжением. Мотор имеет мощность 0,75 кВт. Приводится в движение техника зубчатым блоком, соединяющим шестерню из стали и венец из стойкого к износу металлокомпозита.

Внутри колокола за один прогон замешивают до 110 л бетона. Компактность устройства позволила облегчить его до 54 кг. Громкость звука относительно невелика. Лопасти, как и у предыдущей версии, снимаются. Двигатель защищен от ударов, а вот профилактика перегрева налажена откровенно плохо.

В топ бетономешалок также попадает и «Вихрь БМ-180». Этот высокопроизводительный аппарат оснащен венцом из чугуна. Компактный агрегат стоек к износу. Приготовленная смесь готовится быстро.

Из импортных бетоносмесительных установок обращает на себя внимание Most Pro CM 160P. Бюджетная модель оснащена пластмассовым венцом. Мотор развивает усилие 0,6 кВт

Потому замес жестких бетонных смесей не представляет проблемы. Да, можно за 1 раз сделать не более 80 л такого состава, однако приготовлен он будет максимум за 2 минуты

Мотор развивает усилие 0,6 кВт. Потому замес жестких бетонных смесей не представляет проблемы. Да, можно за 1 раз сделать не более 80 л такого состава, однако приготовлен он будет максимум за 2 минуты.

Важные параметры:

  • удобные транспортные колеса;
  • повышенная жесткость устойчивой рамы;
  • масса 55 кг;
  • доступная цена;
  • простая конструкция;
  • сравнительно небольшой шум;
  • сложность очистки лопастей;
  • недостаточно длинный сетевой провод.

За легкость и стабильность стального венца хвалят RedVerg RD-CM63. Масса составляет 63 кг. Мощность мотора всего лишь 220 Вт. Момент кручения транслируется посредством рабочей шестерни. Раствор получается лишь в небольшом количестве, при этом устройство сильно шумит.

Из редукторных устройств выгодно выделяется Forte EW7150. Агрегат подходит для заливки основания зданий. Рама-тележка имеет крупные резиновые колеса. Аппарат собран максимально тщательно.

Огромную популярность имеет «Лебедянь СБР-132н/220». Это отечественное устройство, комплектуемое китайским 550-ваттным мотором. Барабан позволяет готовить 64 л бетона за 1 прогон. Лопасти имеют форму буквы V. Рама сконструирована с расчетом вращения на 360 градусов.

Важные параметры:

  • защита редуктора от механических воздействий пластмассовым кожухом;
  • возможность питания от генератора;
  • цельный рабочий бак;
  • сравнительно малый темп вращения бака (не выше 1 оборота за 3 секунды);
  • длительный срок службы.

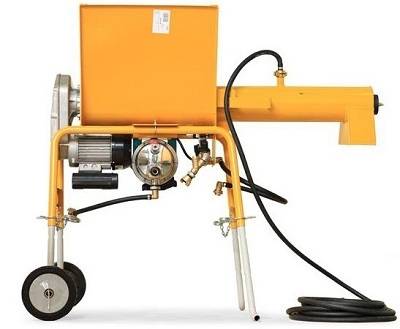

С принудительным мотором поставляют смеситель раствора «Мисом СО 351-300». Аппарат занимает много места, но может сделать большое количество бетона. Эта задача решается с помощью двигателя силой 2,2 кВт. За 90-120 секунд вырабатывается до 250 л смеси. За минуту шнек совершает 35 оборотов; устройство снабжается током 380 В; выгружаться смесь может за счет привода опрокидывания.

Подбирая мощную станцию для замеса раствора, стоит обратить внимание на Caiman Spin15A. Французская бункерная модель может готовить не только кладочные, но и штукатурные, и даже самовыравнивающиеся смеси. Мотор создает усилие прокрутки 1,4 кВт

Оно транслируется посредством прямого редуктора. Конструкция при необходимости разбирается, что позволяет облегчить уход за ней

Мотор создает усилие прокрутки 1,4 кВт. Оно транслируется посредством прямого редуктора. Конструкция при необходимости разбирается, что позволяет облегчить уход за ней.

Важные характеристики:

  • масса 78 кг;
  • шнек со стальными лопастями;
  • комплектация насосом и шлангом;
  • продажа только по заказу;
  • производительность максимум 18 л за минуту.

Подготовка к изготовлению бетономешалки

Перед изготовлением конструкции, необходимо сделать чертеж или эскиз будущего изделия, подготовить место сборки: подвести электричество, обеспечить, чтобы шум и грязь не попадали в жилой дом или грядки с растениями.

Чертеж для изготовления бетоносмесителя

Из инструментов могут понадобиться:

  • Аппарат для сварки.
  • Электрическая дрель.
  • Набор отверток.
  • Ножовка по металлу.
  • Емкость.
  • Металлический прокат для изготовления рамы.
  • Подобрать мотор, мощностью минимум 1,3 кВт.
  • Металл для лопаток, используемых при перемешивании компонентов.
  • Если это будет шнековая бетономешалка своими руками, понадобится подобрать или изготовить шнековый вал.

На стадии подготовки к работе необходимо решить вопрос, будет бетономешалка для заливки фундамента своими руками на колесах или стационарная. После этого можно приступать к работе.

Но для более качественной сборки конструкции, решения всех вопросов, как изготавливается своими руками бетономешалка, видео окажет неоспоримую помощь.

Изготовление ручной бетономешалки

Эскиз для сборки простейшей бетономешалки

Представленная на эскизе мини бетономешалка своими руками, может быть изготовлена из материалов, которые можно найти у любого хозяина своего участка. При этом:

  • Емкостью может быть старая бочка, с двух сторон закрытая крышками, или большого диаметра труба с заваренными с двух сторон торцами. По центру, по длине бочки вырезается отверстие, для загрузки компонентов и выгрузки готового раствора.
  • По центрам обоих торцов просверливаются отверстия, под имеющуюся в наличии трубу, которая будет служить осью вращения емкости.
  • Для большей жесткости конструкции на торцы привариваются или прикручиваются фланцы, внутренний диаметр которых выполняется с небольшим, до 0,5 мм зазором с осью.
  • Внутри бочки крепится на болтах или приваривается гребенка, что улучшает смешивание компонентов для получения раствора.
  • Ось с барабаном крепится на опоры. Собрать их можно из швеллеров или уголков, которые имеются в наличии.
  • На конце оси крепится кронштейн с рукояткой.

Изготовление бетономешалки с приводом

Привод на бетономешалке

Большая бетономешалка своими руками изготавливается с электроприводом.

Инструкция по ее сборке предлагает такой порядок работ:

Собирается рама с бочкой для будущего агрегата. Она должна быть достаточно прочной, из-за большой нагрузки на основание. При этом:

  1. Раму стоит изготавливать их профильного уголка со стенками не менее 130 мм.
  2. Для крепления элементов используются болты диаметром 27 мм.
  3. Бочка устанавливается под углом 35°.
  • Для передачи крутящего момента от двигателя на бочку, крепится зубчатый венец, его можно использовать от двигателя автомобиля «Волги», приварить или прикрутить болтами.
  • На раму крепится редуктор.
  • Устанавливается бочка. Внутреннюю часть барабана можно наполнить по своему усмотрению или воспользоваться такой же конструкцией, как и для ручной бетономешалки.
  • Для изготовления пеноблоков, собирается бетономешалка для пенобетона своими руками. Ее отличие от бетономешалок — наличие специального перемешивающего устройства.

Смеситель для пенобетона своими руками

Крепится штурвал для опрокидывания бочки.

Чтобы изготовить бетономешалку своими руками любого вида, для большей наглядности проведения работ по сборке, стоит просмотреть видео в этой статье.

Несколько советов по эксплуатации оборудования

Собранная конструкция, как и любое оборудование, требует соблюдения правил эксплуатации:

  • Нельзя опускать руки во вращающийся барабан.
  • При подключении электричества нужно следить за исправностью проводки.
  • Даже к неработающему агрегату не следует подпускать детей.
  • При использовании передвижной конструкции, всегда нужно ставить под колеса упоры, перед началом работы.
  • Из-за большой вибрации барабана, могут нарушиться соединение элементов в узлах, которые требуют периодического подтягивания крепежных деталей.
  • Никогда нельзя оставлять включенную технику без присмотра.

Изготовленная даже самая простая бетономешалка своими руками, значительно облегчает выполнение тяжелой работы, связанной с использованием бетонного раствора, экономит не только силы, но и время человека.

Популярные конструкции бетономешалок своими руками

Рассмотрим несколько простых вариантов, которые пользуются наибольшей популярностью.

Вариант №1. Механическая

Конструкцию этого несложного агрегата с механическим замесом вы можете увидеть на изображении ниже. Главное преимущество такой бетономешалки в том, что она имеет внушительный объем. Что касается привода, то он в данном случае может быть как ручным, так и электрическим. Для выгрузки бетона бадью необходимо наклонить набок.

Но есть и минус, присущий, в принципе, всем агрегатам с бадьей цилиндрической формы – это некачественное перемешивание в углах. Еще смесь разбрызгивается, если скорость составляет более 35-ти оборотов за минуту. Но со второй проблемой можно справиться, если наварить по завершении сборки ту часть бочки, которая была отрезана, обратно на свое место и проделать в ней лючок.

Вариант №2. Горизонтальная комбинированная конструкция, которая оснащена гребенками

Данная конструкция, равно как и описанная выше, тоже бывает как ручная, так и электрическая. К преимуществам можно отнести высокую однородность замешивания, а также высокую скорость и качество данной процедуры. Подобную бетономешалку делают из старой бочки, но ее качество мало чем уступает лучшим современным моделям промышленного назначения. Что характерно, скорость замешивания при этом определяется числом оборотов, а не временем (чтобы приготовить раствор, нужно провернуть всего три-четыре раза).

Хотя есть и минус – он состоит в том, что конструкция достаточно сложная. Для изготовления даже ручного варианта понадобится несколько десятков различных элементов

При этом особое внимание должно уделяться именно разгрузочному люку – все уплотнители, шпингалеты с петлями должны быть исключительно качественными и надежными. Тем не менее, если вам предстоит выполнить много работы за рекордно короткое время в месте, где нет электрического питания, то такая бетономешалка очень даже пригодится

Наконец, заметим, что аналогичные конструкции изготавливаются и в промышленных масштабах.

Вариант №3. Электрическая конструкция

Это, пожалуй, наиболее распространенный вариант, который в большинстве случаев и копируется домашними умельцами. Следовательно, что-то особенно пояснять не нужно. Схему вы можете найти на изображении ниже. Существует масса разновидностей, имеющих те или иные конструктивные отличия, а найти детальные чертежи не составит труда. Словом, приведем лишь некоторые объяснения.

  • Горловина и дно емкости обязательно должны быть укреплены планками, приваренными крест-накрест.
  • Больше всего подходит в данном случае рамный миксер, который приварен к оси.
  • Рекомендуется, чтобы емкость вращалась вместе с осью – так конструкция рамы получится сложнее, зато вам не придется уплотнять вал в днище (последнее как раз и является одной из причин непродолжительного эксплуатационного срока мешалок).

Вариант №4. Вибрационный агрегат

Довольно часто люди, имея перфоратор мощностью 1-1,3 киловатта с ударными механизмом, который включается принудительно, пробовали изготовить вибрационную бетономешалку самостоятельно, однако в большинстве случаев они не получали желаемого результата.

Ознакомимся с распространенными ошибками.

Прежде всего, это неправильный подбор емкости. Последняя должна быть только круглой, не слишком широкой, но зато высокой.
Вибратор располагается неправильно. Его следует расположить на оси емкости, а расстояние от него до дна должно приблизительно соответствовать его радиусу. Над самим вибратором должен быть раствор высотой, не превышающий его (опять же) диаметр.
Применяется плоский вибратор. Дело в том, что если он изготовлен из листа металла, то не сумеет возбудить в бетоне требуемую систему волн

Важно, чтобы профиль элемента был хотя бы примерно таким, как продемонстрировано на изображении. Оптимальный вариант – пара блюдец либо тарелок (предпочтение лучше отдавать металлическим), которые сложены вместе.
И последнее – это вибратор слишком большого размера

Его диаметр должен составлять по 15-20 сантиметров на каждый киловатт мощности. Проще говоря, если мощность перфоратора составляет тех же 1,3 киловатта, то прибор справится с тарелками диаметром 25 сантиметров. Если диаметр будет большим, то бетономешалка своими руками попросту не сумеет «раскачать» раствор.

Если будете следовать всем этим требованиям, то сможете получить бетон отменного качества.

Какие материалы и инструменты необходимы для создания смесителя?


Устройство бетономешалки. Чтобы самому изготовить бетономешалку, потребуются следующие материалы:

  • смесительная емкость для раствора, например, бочка на 200 литров, допускается использование любых металлических и пластиковых емкостей цилиндрической формы;
  • минимум два подшипника;
  • шток для монтажа привода из трубы или стального прута;
  • электромотор мощностью свыше 2,2 кВт и количеством оборотов 1500 в минуту;
  • приводной вал, например, редуктор или ременная передача на шкивах со скоростью вращения не выше 48 оборотов за минуту;
  • металлические лопасти из остатков уголков, или стальные тарелки из листов «нержавейки»;
  • уголки или швеллера для каркаса.

Принципы работы бетономешалок различных видов

Самодельная бетономешалка своими руками может быть изготовлена с учетом применения следующих принципов работы устройства:

  • Принудительный принцип – бетономешалка принудительного действия своими руками изготавливается гораздо чаще, поскольку ее можно выполнить из подручных средств. Принцип устройства заключается в обязательном использовании неподвижной емкости и вала с лопастями – вал подключен к механизму, осуществляющему круговые движения.
  • Принцип гравитационного смешивания – определяется как возможное смешивание частиц смеси бетона под действием собственного веса. Такой принцип используется в быту для того, чтобы смешать небольшое количество смеси для бетонирования дорожек. Представляется в виде бочки горизонтально расположенной с ручками, с помощью которых устройство вручную приводят в действие.

Часто используется при замесе больших объемов

  • Комбинированный принцип – такие бетономешалки своими руками совмещают гравитационный и принудительный тип устройства. Сама конструкция представляет собой большую емкость, в которой крепко закреплены лопасти. Помимо прочего, к емкости прикрепляется механизм для осуществления поворота вручную.
  • Принцип вибрационного смешивания – используется в промышленных масштабах. В домашнем же применении подобная бетономешалка представляется в виде емкости, смеси и простого перфоратора. Представленным образом можно замесить небольшое количество смеси отличного качества.

Полезные советы

Чтобы труды не были напрасными, лучше избежать ошибок при изготовлении бетономешалки.

Для этого необходимо придерживаться следующих рекомендаций:

  1. Не использовать емкость с тонкими стенками: она быстро выйдет из строя.
  2. Правильно подобрать мощность двигателя, иначе он будет быстро перегреваться.
  3. Убедиться в том, что основание прочное и устойчивое, учитывая, что во время работы оно будет испытывать толчки и сотрясения.
  4. Не располагать барабан слишком высоко: им будет неудобно пользоваться.
  5. Защитить кожухом двигатель и редуктор от попадания в них компонентов смеси.
  6. Не пренебрегать правилами безопасности при работе с электроприборами.

Бетономешалка, собранная по всем правилам, будет служить долгие годы, избавив от утомительной и неприятной работы.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

  1. Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.
  2. Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

  • Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
  • Электродвигатель (мощность 200 Вт).
  • Шкив, приводной ремень, выключатель от стиралки.
  • Для изготовления основания нужен металлический уголок размером 50х50.
  • Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
  • В качестве оси понадобится прочный стержень из металла на 4,5 см.
  • Редуктор.
  • Арматура.
  • Полоса из металла.
  • Шариковые подшипники.
  • Провод.
  • Шайбы и болты.

Инструменты

  • Болгарка.
  • Ножовка по металлу.
  • Дрель.
  • Паяльник.
  • Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

  • От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.
  • Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
  • К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
  • Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.
  • Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Сборка бетономешалки

Классическая бетономешалка для домашнего пользования – это принудительная конструкция, которая собирается в последовательности: подбор емкости, конструирование рамы и установка привода. Каждый этап будет рассматриваться в отдельности. Так же у нас сайте вы найдете статью пропорции бетона в ведрах для бетономешалки, которая вам пригодится.

Этап первый – емкость

Для бетономешалки используется емкость, объем которой подходит для последующих работ. Здесь следует учитывать, что выбранную емкость в дальнейшем забивается всего на 30-40% от всего объема – оставшееся место используется для тщательного смешивания компонентов. В связи с приведенным фактом для самостоятельного замешивания раствора рекомендуется использовать емкости объемами от 100 до 200 литров.

Если было решено собирать устройство с использованием стандартного бидона, придется провести дополнительные действия. Так, на дне бидона зачастую остается немало не перемешанной смеси. Чтобы этого избежать, в самоделок дополнительно приваривают листы металла для скашивания углов дна.

Также необходимо заузить и верхнюю часть бочки, что делается довольно просто – верх бочки разрезается на равные части перпендикулярно к ободку. Полученные части свариваются между собой, обеспечивая равномерное и покатое заужение. Когда бочка готова, приступают к следующему этапу.

Этап второй – рама

Рама бетономешалки – это основа и опора. Ее лучше делать на колесах, чтобы была возможность перемещения конструкции. Рама – обычная сваренная модель из профильных труб и листового металла, к которой приваривается емкость. Зачастую ее делают на шарнирах и одной опоре, которая потом наклоняется вниз, и полученная смесь выливается, словно с тачки. Получается надежная горизонтальная конструкция, не занимающая много места.

Раму легко сделать и стационарную – невозможную для передвижения. Такая рама будет уместна на дачном участке, где заливка бетонированной смесью оказывается необходимой постоянно, но в небольших количествах. Чертежи для самодельной бетономешалки с учетом изготовления рамы также можно найти в статье.

Этап третий – привод

На последнем этапе следует приступить к изготовлению привода. Если это ручная бетономешалка, то все заканчивается прикреплением одной лишь ручки – в собранном виде устройство приводится в действие при воздействии на ручку.

Гораздо сложнее приходится в изготовлении электронного привода.

Все происходит в последовательности:

  1. Если бетоносмеситель сконструирован с учетом наклонной рамы, мощность привода определяется как 20 Вт на литр готового раствора. А для горизонтального устройства достаточно и 15 Вт.
  2. Изготавливают привод с учетом оптимальной скорости вращения емкости – допустимая скорость вращения должна укладываться в диапазон от 30 до 50 оборотов за минуту.

Переходим к ответственному моменту

  1. Редуктор с подобными характеристиками найти на так просто, поэтому лучше собирать его самостоятельно. Для этого могут подойти готовые двигатели от старой стиральной машины или детали от автомобиля.
  2. При использовании, к примеру, деталей автомобиля редуктор изготавливается путем соединения маховика с зубчатой венечной шестерней и ведущей шестеренки от стартера автомобиля.
  3. Маховик прикрепляется к днищу емкости, бетоносмеситель запускается

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

  • высокая цена бетонной смеси;
  • вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
  • плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

  • Она будет иметь нужную вам форму;
  • Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
  • Самодельную бетономешалку легко обслуживать и ремонтировать;
  • Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

  • металлическая бочка, емкостью 100 – 200 л;
  • стальной уголок или профиль для станины;
  • два б/у подшипника;
  • отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

  • Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
  • Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
  • Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
  • В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
  • Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
