Столярные струбцины

Для чего нужен инструменте, его устройство и виды инструмента

Струбцина относится к дополнительным столярно-слесарным инструментам. Основным назначением струбцин является фиксация заготовки на опорной поверхности или нескольких заготовок для их склейки, следовательно, конструкция инструмента должна включать минимум два элемента: опорную поверхность и подвижную губку, оборудованную механизмом фиксации. Перемещение подвижной губки осуществляется, как правило, при помощи винта или рычага, что позволяет усилить сжатие и предотвратить обратный ход в процессе работы. В зависимости от специализации и конструктивных особенностей выделяют следующие виды струбцин:

  1. Винтовые G-образные — самые распространённые, отличаются простотой конструкции и относительно малой стоимостью. Представлены металлической скобой, с одной стороны которой расположена опорная поверхность, а с другой — резьбовое ушко с вкрученным в него регулировочным винтом. Внутренняя часть винта оснащена рабочей губкой, внешняя — рукоятью. Инструмент эффективен при работе с тяжёлыми, крупными заготовками простой формы.

Струбцины такого типа подходят для работы с крупными заготовками

Предметы фиксируются за счёт вспомогательного винта и шагового механизма

Стубцина подходит для работы с габаритными заготовками

Струбцины этого типа упрощают стыковку заготовок под прямым углом

Угловая струбцина с двухсторонним угловым блоком

Ленточная струбцина оснащена ленточным элементом, позволяющим зафиксировать заготовку по периметру

Такая струбцина используется редко из-за малой надёжности стыка

В домашних условиях чаще всего изготавливают струбцины первых трёх видов, так как они не слишком требовательны к материалам и технологиям производства, а также позволяют решать большинство бытовых задач, требующих применения вспомогательного инструмента.

Рейтинг лучших трубных струбцин

Подобные установки относятся к категории крупногабаритных струбцин, которые применяются для соединения труб. Неподвижный элемент устанавливается на торец трубы, а последующий процесс фиксации осуществляется за счет навинчивания подвижного элемента. Подходит как для строительных, так и ремонтных работ трубопроводов. Исходя из приведенных в интернете обзоров и описания производителей, трубные конструкции характеризуются повышенной степенью надежности.

Bessey BPC-H34

Эта модель относится к категории универсальных, и пользуется повышенным спросом среди отечественных покупателей. Применяется не только для работы с трубами, но и различными заготовками. Помимо функции сжатия, конструкция позволяет и разжимать. За повышенное удобство в последующем использовании отвечает механизм быстрой фиксации. Устройство оснащено устойчивыми ножками. Отмечается высокий коэффициент зажимного усилия. Заготовки не повредятся за счет наличия прорезиненных накладок. Это позволяет работать с мягкими материалами. В качестве защиты корпуса от коррозии используется лакокрасочное напыление.

Стоимость – 4540 руб.

Bessey BPC-H34

Достоинства:

  • надежность установленного механизма;
  • повышенное удобство в эксплуатации;
  • прорезиненные накладки;
  • устойчивость;
  • многофункциональность;
  • качество сборки и расходных материалов.

Недостатки:

Кобальт 246-074

Одна из лучших моделей на отечественном рынке, которая используется в столярном деле. Позволят быстро и эффективно склеить деревянные и другие элементы. Заготовки не соскальзывают и не царапаются за счет наличия пластиковых накладок. Отличное решение для тех мастеров, которые планируют скреплять между собой большие элементы или обрабатывать их. Устройство можно использовать для осуществления сварочных работ за счет отсутствия пластиковых элементов. В качестве защиты от коррозии применяется порошковое напыление. Труба, диаметром в ¾ дюйма отлично подойдет в качестве рейки. Приобретается отдельно. За счет удобного выступа, вращать барашек крайне комфортно. За быструю и эффективную фиксацию рабочих изделий любого диаметра отвечает широкий шаг резьбы.

Средняя цена – 1390 руб.

Кобальт 246-074

Достоинства:

  • оптимальный коэффициент сжатия;
  • корпус сделан из чугуна;
  • удобство в использовании;
  • прочности винта;
  • неограниченный диаметр рабочих заготовок.

Недостатки:

Энкор 20068 3/4″

Эта установка состоит из двух независимых элементов. За счет подобных конструктивных особенностей изделие можно использовать для стягивания, крепления и склеивания различных заготовок. Отличное решение для склеивания деревянных изделий и щитов. Прекрасный выбор для сварщиков и столяров. Отмечается совместимость с трубами диаметром ¾. Заявленный производителем ход винта составляет 7 см. Показателя достаточно для осуществления прижима.

Стоимость – 1160 руб.

Видео-обзор:

Энкор 20068 3/4″

Достоинства:

  • совместимость с направляющими разной длины;
  • многофункциональность;
  • качественная защита от коррозии (порошковое напыление);
  • специальный выступ, за счет которого ускоряется вращение;
  • может использоваться для сварочных работ (отсутствие пластиковых составляющих);
  • длина рейки подбирается произвольная;
  • второй зажим прочно сидит на месте;
  • широкий резьбовой шаг.

Недостатки:

  • труба покупается отдельно;
  • совместимость ¾ дюйма.

Изготовление прищепочного зажима

Одним из наиболее простых и самых популярных струбцин является зажим-прищепка. Сделать струбцину своими руками очень просто. Принцип работы такого зажима схож с принципом бельевой прищепки. Только размеры здесь будут больше.

Сначала нужно вырезать из фанеры заготовки. Всего нужно подготовить 10 таких деталей. Пять из десяти должны иметь по центру округлую выпуклость. Длина каждой челюсти держателя равна 15 см.

Поочередно начинаем склеивать профили заготовок. Сначала должен идти профиль с выпуклостью. Таких зажимов должно получиться два. Соединяем их между собой таким образом, чтобы гребни зашли в пазы.

https://youtube.com/watch?v=GIK18DdbpRI

Если все сделано правильно, то такой зажим будет подвижным и работать как бельевая прищепка. Наматываем резинку струбцину. Собственно все, зажим своими руками готов.

Рейтинг качественных быстрозажимных струбцин

В основе подобных изделий лежит использование куркового механизма и пистолетной ручки. Струбцины быстрозажимного типа позволяют осуществлять контроль над прикладываемыми усилиями, в том числе и давления, оказываемого на курок.

BAHCO QCB-900

Эта модель способна удержать крупногабаритные заготовки. Продукт от именитого швейцарского бренда характеризуется повышенным уровнем безопасности и практичности. Заявленная протяженность рейки – 90 см. На губках имеются прорезиненные накладки. Отличное решение для работы с пластиковыми и деревянными изделиями. За повышенное удобство в управлении применяется эргономичная рукоятка с прорезиненным покрытием. Для того, чтобы ослабить давление на обрабатываемую деталь, следует нажать на ручку. После этого образец смещается на определенную длину.

Средняя цена – 3448 руб.

BAHCO QCB-900

Достоинства:

  • имеется система ребер жесткости;
  • может применяться вместо распорки;
  • на губках и ручке имеются прорезиненные накладки;
  • рейка сделана из металлического сплава;
  • эргономичная ручка.

Недостатки:

Kraftool INDUSTRIE

Эта конструкция изготовлена из металлического сплава. Какие-либо пластиковые элементы отсутствуют, что дает возможность осуществлять сварочные работы. Следует отметить, что устройство можно использовать в условиях высоких температур. Характеризуется повышенной прочностью и неограниченным эксплуатационным ресурсом. Заявленная производителем ширина зажима составляет 300 мм. Это позволяет работать с толстыми деревянными брусками, пластиковыми и металлическими изделиями. По сравнению с обычными винтовыми конструкциями, эта модель освобождает детали быстрее. Фиксация происходит точно и надежно. В процессе возникновения вибраций изделия съезжать не будут. Для выполнения поставленных задач оператору требуется только одна рука.

Стоимость – 710 руб.

Kraftool INDUSTRIE

Достоинства:

  • в процессе эксплуатации инструмент не деформируется;
  • предусмотрен храповый механизм;
  • оптимальная глубина зажима;
  • эргономичная ручка;
  • функциональность;
  • удобство в использовании.

Недостатки:

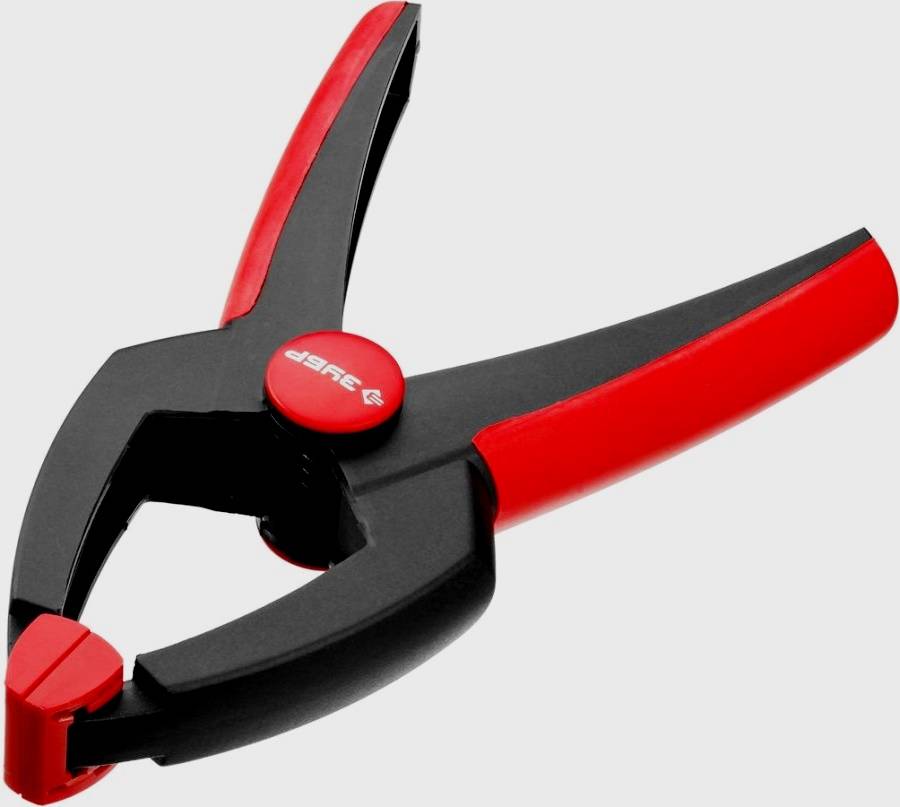

Зубр 32246-210

Эта компактная установка быстрозажимного типа характеризуется повышенной надежностью и неограниченным эксплуатационным ресурсом. Высокотехнологичное приспособление сделано из нейлона. В качестве армирующего слоя применяется фибергласс. Используется для фиксации элементов, чей диаметр не превышает отметку в 77 мм. Установлены ручки подвижного типа, для изготовления которых применяется эластомер. В процессе эксплуатации заготовки остаются целыми. Позволяет зафиксировать неровную заготовку. Ручки лежат удобно, в процессе использования из рук не выскальзывают. Также следует отметить наличие пружины, которая также участвует в фиксации рабочей заготовки.

Средняя цена – 330 руб.

Зубр 32246-210

Достоинства:

  • эргономичные двухкомпонентные ручки;
  • компактные габариты;
  • оператор может работать одной рукой;
  • отличное соотношение цены и качества;
  • пружина сделана из закаленной стали.

Недостатки:

Принцип действия струбцины

Когда специалист работает с деревянными и металлическими заготовками и ему нужно зафиксировать изделие для его точной обработки. Это возможно сделать используя струбцины.Старинные модели допускали фиксировать ее при помощи одной руки, современные модели освобождают обе руки мастера. Они не только быстрозажимные, и в тоже время дают возможность пользоваться обеими руками. Известны следующие типы струбцин:

В основе рычажных струбцин находится не только червячно-винтовой принцип работы, а также рычаговый механизм. Их еще называют зажимами. Они делают возможным аккуратно и мгновенно фиксировать деталь. Применения огромной силы здесь не требуется, всю основную работу выполняют рычаги. Такие струбцины имеют очень простую конструкцию, поэтому их можно изготовить своим руками дома. Такой принцип работы позволяет не только крепить деталь, но и рассчитывать силу сдавливания

Это немаловажно, например, при склеивании.Остальные виды струбцин отличаются лишь методом крепления деталей

Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина

Принцип действия

Принцип работы струбцины очень простой. Необходимо развести крайне губки таким образом, чтобы они были друг от друга на расстоянии на 3 см большем, чем ширина щита, который будет установлен. Далее нужно зафиксировать их на трубе. Для этого зажимают гайки, которые расположены по краям. Заготовки необходимо положить на трубки и заклеить клеем. Затем их нужно стянуть между собой при помощи вращения «барашка».

Для поддержания плоскости делянки трубками рекомендуется устроить струбцины в шахматном порядке. Главным преимуществом такого инструмента является простота изготовления и эксплуатации.

Лучшие F-образные струбцины

Такой инструмент применяется при крупных деталях или высокой скорости работы. Благодаря длинной рейке можно прижимать большую толщину, а скользящая часть, передвигающаяся на зубьях, переставляется гораздо быстрее

При выборе обращают внимание на материал рейки и ее длину

TOPEX 250 мм 12A102 — со стальной направляющей

Это лучшая струбцина для длительного использования в столярной мастерской ввиду наличия стальной рейки, которая обеспечивает долгий срок службы.

Конструкция имеет насечки на ключевой планке, которые повышают сцепку и препятствуют смещению. Губки снабжены яркими пластиковыми накладками, предотвращающими вмятины в древесине.

Плюсы:

  • ход до 250 мм позволяет зажимать сразу 5 брусов 50х50 мм в один ряд;
  • высокая резьба вала обеспечивает долгую работу узла без проскальзываний;
  • скользящая часть удобна при быстром изменении размера;
  • для подтягивания окончательного прижима имеется толстая рукоятка с прорезиненной оболочкой;
  • глубина обхвата 50 мм;
  • стоимость от 200 рублей;
  • легкий вес 400 грамм не затрудняет транспортировку;
  • алюминиевые пятки под накладками.

Минусы:

  • при сильной затяжке стальная полоса изгибается, но ее потом можно выровнять;
  • пластиковые накладки спадают.

FIT 59154 F 50х300 мм — с усилением на передвижной части

Это лучшая F-образная струбцина для максимально прочного обжима, который достигается за счет выступающего упора на передвижной части рамки.

Дополнительная литая металлическая ступенька и встревающий упор помогают фиксировать детали уже на этапе сведения губок. Длина рейки 300 мм позволяет сжимать толстые доски и пластик.

Плюсы:

  • отдельно вращающийся пятак;
  • пластиковые накладки;
  • толстая рукоятка для удобного хвата;
  • вылеты рамки с губами имеют литье с завышенными бортиками металла для увеличения крепости;
  • мелкие зубья на реберной стороне рейки;
  • крупный шаг резьбы на валу помогает быстро дожимать до конца сведенные части;
  • глубина зажима 50 мм;
  • корпус из инструментальной стали;
  • приемлемый вес 490 грамм;
  • резиновое покрытие на ручке.

Минусы:

  • стоимость от 380 рублей;
  • возможна несоосность губок, но она устраняется.

ЧИТАТЬ ТАКЖЕ

5 лучших пассатиж

Советы по выбору струбцины

Струбцина, назначение которой заключается в фиксации различных элементов и их сжатии, к примеру, на момент склеивания, является неотъемлемой частью проводимых столярных работ. При достаточно большом выборе подобрать более подходящий вариант исполнения сложно

Выбирая зажим для дерева уделяется внимание нижеприведенным моментам:

  1. Металлические модели прослужат намного дольше. При этом ходовая часть должна изготавливаться из нержавеющего материала.
  2. Все элементы конструкции не должны иметь люфта В противном случае обеспечить надежное крепление будет практически невозможно.
  3. Универсального варианта исполнения нет. Именно поэтому следует рассмотреть, какие работы будут проводится и подобрать соответствующие фиксирующие элементы. Если в мастерской проводится различная обработка заготовок, то следует приобрести несколько фиксирующих элементов различного типа.

При выборе также уделяется внимание размеру. Большие конструкции имеют большую область применения, но обходятся дороже. Что касается качества изготовления, оно может существенно отличаться, зависеть от типа применяемого материала при изготовлении и других моментов

Что касается качества изготовления, оно может существенно отличаться, зависеть от типа применяемого материала при изготовлении и других моментов.

Металлическая струбцина своими руками из подручных средств

Изготавливая струбцину из металла, практически невозможно обойтись без сварочного аппарата и УШМ. За основу можно использовать стальную трубу, получив в итоге трубчатую струбцину. Подойдут также любые стальные заготовки, которые наверняка имеются в распоряжении у каждого мастера. Рассмотрим особенности изготовления струбцины из металлической трубы размером 100×100 мм и толщиной не менее 3-4 мм. Инструкция выглядит следующим образом:

Отрезаем от трубы часть размером 2 см, и получаем стальной квадрат.
Далее разрезаем квадрат пополам, и получаем практически готовые две струбцины

Здесь очень важно учитывать, что если разрезать квадрат пополам, то зажимать в инструменте можно ограниченные по размеру заготовки. Именно поэтому можно отрезать немного больше, чтобы оставался запас.
На следующем этапе необходимо вырезать отверстие с торца, в которое будет крепиться подвижная губка

Размер отверстия зависит от диаметра используемого болта. Лучше не экономить, и взять болт толщиной 10-12 мм.
Далее подготавливаем болт с гайкой. Длина болта должна быть таковой, чтобы его хватило до упора с противоположной частью заготовки. Если длина заготовки составляет 10 см, тогда длина болта должна быть не менее 15 см.
Прикладываем болт с гайкой к пластине, и выставляем перпендикулярно основанию. Гайка приваривается к пластике.
Струбцина практически готова к использованию. Для удобства вращения болта, необходимо приварить перпендикулярно ножке кусок электрода.
Длина привариваемого электрода влияет на усилие, поэтому, чем больше ее размер, тем меньше усилий придется прикладывать для зажатия детали. Если хотите получить струбцину, которая будет максимально похожа на заводскую модель, тогда в ножке болта сверлится отверстие, и устанавливается кусок электрода.

Выбирая заготовку для изготовления инструмента, важно учитывать толщину стали. Именно от этого фактора будет зависеть надежность и эффективность самодельного прибора

На деле такой зажим из металла не уступает заводским аналогам. Уделив всего пару часов времени, можно получить качественный инструмент с минимальными финансовыми затратами. На видео ниже показано, что представляет собой инструмент в действии.

Универсальное устройство

Приспособление для сварки труб

Это приспособление пригодится для сварки труб.

Нужны компоненты:

  • уголки – 2 шт. по 70 х70 (мм.);
  • металл до 10 мм. толщиной – 2 полосы;
  • болты – 3 шт.;
  • гайки – 5 шт.

Выполняют работу в порядке очередности:

  • стальные полосы обрезают по концам под углом в 45 град.;
  • сверлят отверстия под болты, скрепляют ими пластины;
  • приваривают к железу уголки по ширине 7см.;
  • на корпусной основе сверлят полые выемки;
  • сваркой на каждую сторону устанавливают гайки.

В такой установке можно работать с трубами под нужными углами. Для этого:

  • откручивают гайки на стальной опоре;
  • выставляют под нужным углом;
  • прикручивают верхними болтами для надежности крепежа.

Если есть тиски, струбцину фиксируют для регулировки нужного угла.

Приспособления для установки и крепежа

Такую работу как сварка профильных труб,большинству из нас приходиться делать очень часто. Поэтому для данного процесса разработали большое количество разных приспособлений.

Центраторы. Благодаря им сохраняется соосность свариваемых частей, а так же происходит совмещение кромок на торцах. Они разделяются на внутренние и наружные.

Наружные механизмы применяются на много чаще. Этот механизм составляют несколько звеньев, скрепленных шарнирным способом. Между собою они создают замкнутый контур.

Кроме этого, соосность заготовок неплохо обеспечивают самодельные конструкции, которые делают из уголка и наваренных на него струбцин.

Механизмы с магнитами

Угольники на магнитах. Эти приспособления для сварочных работ применяют очень широко, и они бывают разнообразной формы. Они соединяют в нужном расположении листовые заготовки, рамного вида сооружения и так далее.

Такие приспособления используют не только в форме угольника, но и другого типа. Сила магнита в них позволяет прочно установить часть профильной конструкции в необходимом расположении, и в процессе сварки детали сохраняют неподвижное состояние.

Сварочные приспособления своими руками: струбцина

Сварочные приспособления своими руками изготовить не трудно. Многие мастера для работ предпочитают устройства, изготовленные своими руками, так как магазинные варианты не являются достаточно надежными.

Нужно подготовить:

  1. Лист из стали толщиною от 9 до 11 мм.
  2. Три гайки.
  3. Шайбу. Она нужна с большим диаметром.
  4. Трубопрокатную заготовку с наружной резьбой соответствующей резьбе на гайке.

Процесс изготовления своими руками

Из стального листа вырезают три полосы шириною 4 см, и длиною 50 см, 25 см и 10 см. Затем подготавливают еще две прямоугольные пластины для крепежа подвижного элемента и для обеспечения упора в статичной части устройства.

Видео: делаем своими руками фильм 1

После этого к основанию струбцины приваривают вспомогатель. Все это вместе создает Г-образную форму. К меньшей стороне конструкции приваривают второй лист прямоугольной формы. Шайбы тоже сваривают вместе.

Гайки укладывают “на ребро” к подвижной детали, таким способом, чтобы выкручиваемый стержень находился параллельно по отношению к основе струбцины.

Видео: делаем своими руками фильм 2

Сварку выполняют по внешней стороне первого прямоугольного листа. К его внутренним краям присоединяют подвижное устройство. В завершении на край стержня приваривают шайбы, их располагают плашмя.

Видео: делаем своими руками фильм 3

Самодельное устройство на магнитах

Необходимо подготовить:

  • Квадратную металлическую листовую пластину с размером стороны на 25 см.
  • Трубу с квадратным сечением.
  • Три болта и три гайки небольших размеров.
  • Цилиндр из стали диаметром 4,5 мм.
  • Аппарат для сварки, сверло, дрель.

С разных сторон металлической листовой пластины приваривают две трубы на 15 и 20 см. Затем изготавливают две вспомогательных детали.

Видео: делаем своими руками фильм 4

Первая П-образная (из заготовок по 10 см). Вторая – это равнобедренная трапеция. Основание на 11,5 и 5,4 см, а боковые стороны по 10 см.

Собирать приспособления с постоянными магнитами следует в строгой последовательности крепления элементов. Такие приспособления отлично справляются с поставленными перед ними задачами.

Приспособления для сварки профильных труб являются незаменимыми в проведении сварочных работ. Они значительно облегчает весь процесс сварки.
