Изготовление струбцины для металла

Струбцины для работы с металлом надо делать тоже из металла.

Что нужно для работы

Для работы, первым делом, нужно определиться, какую струбцину придётся изготавливать. Хоть это не очень сложное изделие, но желательно хотя бы сделать эскизный чертёж и нанести на нём основные размеры. После этого можно подбирать материалы.

Потребуются обычные слесарные инструменты – верстак, тиски, молоток, сверлильный станок, метчики и плашки для нарезания резьбы, наждак.

Технология изготовления

Для самодельных струбцин обычно выбирают конструкцию попроще. Как правило, они требуются для решения сиюминутных задач. Сам процесс изготовления таких изделий будет более доступен. Конечно, варианты литейных технологий для самодельщика неприемлемы. Кованую скобу он делать не будет. И фрезерный станок не каждому доступен. Проще всего сделать с-образную струбцину и даже несколько штук разных размеров.

Для этого берётся полоска стали шириной 150-200 мм, длиной 350-400 мм и толщиной 10-12 мм. На расстоянии 15 мм от одного из концов сверлится отверстие и нарезается резьба М8. Сюда же для прочности следует приварить гайку с такой же резьбой. Полоска в тисках сгибается в виде буквы «П». Затем берётся шпилька или болт с резьбой М8 и длиной 100 мм и вкручивается в резьбовое отверстие на скобе. На внешнем конце шпильки надо сделать вороток, а на внутреннем конце вращающуюся упорную «пятку». Струбцина готова. Для создания больших или меньших усилий размеры устройства надо увеличивать или уменьшать.

ФОТО: rmnt.ruСамодельная струбцина

Конструкция и виды столярной струбцины

Теперь, поговорим о конструкции и видах струбцины, в зависимости от которых, возможно, и будет зависеть ваша покупка. Устройство данного инструмента элементарно – как правило, она состоит из 2-х частей. Это основная рама, и подвижная часть – элемент с зажимом. Перемещение этого зажима, позволяет столяру изменять расстояние между двумя губками струбцины, и устанавливать необходимое для себя значение. Также, в подвижной части струбцины имеется зажимное устройство. Оно может представлять собой винт или рычаг, который используется для фиксации той самой подвижной части. Кроме того, с помощью этой детали можно регулировать степень сжатия.

Теперь, о разновидностях рассматриваемой нами детали

Прежде чем купить струбцины для столярных работ, вам необходимо обратить внимание на тип и устройство данного инструмента. Так, в зависимости от конструкции, различают «G » и «F »-образные струбцины, автоматические струбцины и зажимы

Различие между «G » и «F » заключаются в самой конструкции. Так, «G »-образная струбцина имеет форму английской буквы «G », в котором одна часть – основание инструмента образует форму буквы «C », вдоль которой устанавливается подвижный механизм, образовывая «G »-форму. Данные струбцины для столярных работ очень удобны во время работы с деревом, при фиксировании металлических поверхностей и других деталей. Особенность такой струбцины обусловлена тем, что с её помощью можно более крепко зафиксировать деталь, нежели, используя другие виды столярных струбцин. Более того, она также может использоваться при слесарных работах.

Внимание!

При покупке столярных струбцин будьте бдительны, так каких неподвижная часть, как правило, изготовлена из чугуна, который порой может быть не самого лучшего качества, может быть хрупким и так далее.

«F »-образные струбцины, имеют несколько иную форму и конструкцию. Она основывается на «скользящем» принципе. Так, данная струбцина имеет неподвижную часть с удлиненной пластиной, по которой перемещается зажимной механизм. Такой тип струбцины очень удобен тем, что имеет больший шаг зажима, а также больший зев зажима.

Остальные виды струбцин очень схожи по своей конструкции и идентичны по своему назначению. Они имеют автоматический привод фиксации, или же специальный зажимной механизм, который позволяет зафиксировать подвижную часть одной рукой.

Чтобы купить столярную струбцину, в целом, не требуется большого количества знаний или секретов покупки. Достаточно просто внимательно осмотреть инструмент, убедиться в том, что их прижимные поверхности плотно соприкасаются друг с другом, а также, что эти поверхности имеют гладкую и ровную структуру. Поворотные винты, резьбы и ручки должны быть качественными, не иметь никаких дефектов – сколов или трещин.

Для того чтобы избежать вмятин, которые могут оставаться на заготовках после работ, необходимо использовать специальные пластиковые или резиновые прокладки

Поэтому, при покупке обращайте внимание на то, чтобы они присутствовали в комплекте. Главное, чтобы прокладки были изготовлены из материала, который более мягкий, нежели зажимаемая деталь

И, конечно, во время покупки обращайте внимание на рабочий ход струбцин, который может составлять от 20 до 250 мм. Он выбирается в зависимости от того, как и где вы будете использовать дополнительный инструмент.

Столярная струбцина представляет собой специальный зажим, рассчитанный на кратковременное удержание рабочих элементов или деталей, чтобы упростить их крепление к основе.

Приспособления для установки и крепежа

Такую работу как сварка профильных труб,большинству из нас приходиться делать очень часто. Поэтому для данного процесса разработали большое количество разных приспособлений.

Центраторы. Благодаря им сохраняется соосность свариваемых частей, а так же происходит совмещение кромок на торцах. Они разделяются на внутренние и наружные.

Наружные механизмы применяются на много чаще. Этот механизм составляют несколько звеньев, скрепленных шарнирным способом. Между собою они создают замкнутый контур.

Кроме этого, соосность заготовок неплохо обеспечивают самодельные конструкции, которые делают из уголка и наваренных на него струбцин.

Механизмы с магнитами

Угольники на магнитах. Эти приспособления для сварочных работ применяют очень широко, и они бывают разнообразной формы. Они соединяют в нужном расположении листовые заготовки, рамного вида сооружения и так далее.

Такие приспособления используют не только в форме угольника, но и другого типа. Сила магнита в них позволяет прочно установить часть профильной конструкции в необходимом расположении, и в процессе сварки детали сохраняют неподвижное состояние.

Сварочные приспособления своими руками: струбцина

Сварочные приспособления своими руками изготовить не трудно. Многие мастера для работ предпочитают устройства, изготовленные своими руками, так как магазинные варианты не являются достаточно надежными.

Нужно подготовить:

  1. Лист из стали толщиною от 9 до 11 мм.
  2. Три гайки.
  3. Шайбу. Она нужна с большим диаметром.
  4. Трубопрокатную заготовку с наружной резьбой соответствующей резьбе на гайке.

Процесс изготовления своими руками

Из стального листа вырезают три полосы шириною 4 см, и длиною 50 см, 25 см и 10 см. Затем подготавливают еще две прямоугольные пластины для крепежа подвижного элемента и для обеспечения упора в статичной части устройства.

Видео: делаем своими руками фильм 1

После этого к основанию струбцины приваривают вспомогатель. Все это вместе создает Г-образную форму. К меньшей стороне конструкции приваривают второй лист прямоугольной формы. Шайбы тоже сваривают вместе.

Гайки укладывают “на ребро” к подвижной детали, таким способом, чтобы выкручиваемый стержень находился параллельно по отношению к основе струбцины.

Видео: делаем своими руками фильм 2

Сварку выполняют по внешней стороне первого прямоугольного листа. К его внутренним краям присоединяют подвижное устройство. В завершении на край стержня приваривают шайбы, их располагают плашмя.

Видео: делаем своими руками фильм 3

Самодельное устройство на магнитах

Необходимо подготовить:

  • Квадратную металлическую листовую пластину с размером стороны на 25 см.
  • Трубу с квадратным сечением.
  • Три болта и три гайки небольших размеров.
  • Цилиндр из стали диаметром 4,5 мм.
  • Аппарат для сварки, сверло, дрель.

С разных сторон металлической листовой пластины приваривают две трубы на 15 и 20 см. Затем изготавливают две вспомогательных детали.

Видео: делаем своими руками фильм 4

Первая П-образная (из заготовок по 10 см). Вторая – это равнобедренная трапеция. Основание на 11,5 и 5,4 см, а боковые стороны по 10 см.

Собирать приспособления с постоянными магнитами следует в строгой последовательности крепления элементов. Такие приспособления отлично справляются с поставленными перед ними задачами.

Приспособления для сварки профильных труб являются незаменимыми в проведении сварочных работ. Они значительно облегчает весь процесс сварки.

Простая быстрозажимная струбцина своими руками

Первый вариант — самый оптимальный для новичков. И именно с него мы и начнем. Понадобится сварочный аппарат, болгарка и дрель.

Cоветуем: Как сделать универсальную вилку для гибки металла

Быстрозажимные слесарные струбцины очень удобны в работе, поэтому мы считаем, что они должны быть у каждого мастера. Тем более что сделать такую струбцину не так уж и сложно.

Давайте рассмотрим один из самых простых вариантов. Сама идея принадлежит автору YouTube канала Mr Tool Junction.

Основной материал — это металлическая полоса. Также потребуются:

  • старый напильник;
  • труба;
  • метизы.

Как я уже говорил, основой самоделки является металлическая полоса. Автор берет заготовку длиной 30 см, размечает и разрезает ее на две части ровно пополам. Или же можно сразу отрезать от полосы две заготовки требуемой длины (в данном случае — по 15 см) или вырезать их из листового металла подходящей толщины.

Далее нам потребуется еще один кусок полосы металла длиной около 25-30 см (длина заготовки — на ваше усмотрение).

Все три подготовленных детали необходимо соединить вместе. Короткие заготовки располагаем параллельно друг другу, и привариваем перпендикулярно длинному куску полосы.

В результате у нас получится одна из основных частей самоделки — рама самодельной струбцины. В длинной ее части с помощью УШМ вырезаем паз.

Далее необходимо будет сделать неподвижную прижимную губку струбцины. Для этого автор отрезает кусок от старого плоского напильника по металлу. Привариваем заготовку к раме.

На следующем этапе приступаем к изготовлению подвижной части струбцины — блока с быстрозажимным механизмом.

Отрезаем две детали (полосы металла) одинаковой длины, и привариваем к их торцам кусочек такой же полосы. После этого зачищаем место сопряжения деталей лепестковым кругом для УШМ.

В получившейся детали мастер сверлит пару соосных отверстий. Также необходимо будет приварить гайку, как показано на фото ниже.

Теперь нужно изготовить подвижную прижимную губку. Отрезаем заготовку, и вырезаем болгаркой или дремелем паз, чтобы можно было вставить получившуюся деталь в гайку.

В подвижной части сверлим дополнительно пару отверстий, которые нужны для крепления данной детали к раме самодельного быстрозажимного приспособления.

В завершении останется только изготовить рычажок, с помощью которого прижимная губка будет прижиматься к заготовке.

Для этого нам потребуется небольшой кусок полосы металла и отрезок круглой стальной трубы. Край полосы необходимо закруглить. Также сверлим в ней отверстие. Вставляем заготовку в трубу, и обвариваем.

Далее приступаем к сборке. Подвижную часть крепим к раме с помощью болта с барашковой гайкой. Устанавливаем рычажок.

При желании самоделку можно дополнительно покрасить — считаю, что красивым и ухоженным инструментом работать намного приятнее.

Подробнее о том, как сделать струбцину с быстрым зажимом, вы можете посмотреть на авторском видео.

Из преимуществ данной конструкции стоит отметить простоту изготовления (даже начинающие мастера смогут сделать себе такой зажим), а также низкую себестоимость — все необходимые комплектующие можно найти в металлоломе.

Советы по выбору струбцины

Струбцина, назначение которой заключается в фиксации различных элементов и их сжатии, к примеру, на момент склеивания, является неотъемлемой частью проводимых столярных работ. При достаточно большом выборе подобрать более подходящий вариант исполнения сложно

Выбирая зажим для дерева уделяется внимание нижеприведенным моментам:

  1. Металлические модели прослужат намного дольше. При этом ходовая часть должна изготавливаться из нержавеющего материала.
  2. Все элементы конструкции не должны иметь люфта В противном случае обеспечить надежное крепление будет практически невозможно.
  3. Универсального варианта исполнения нет. Именно поэтому следует рассмотреть, какие работы будут проводится и подобрать соответствующие фиксирующие элементы. Если в мастерской проводится различная обработка заготовок, то следует приобрести несколько фиксирующих элементов различного типа.

При выборе также уделяется внимание размеру. Большие конструкции имеют большую область применения, но обходятся дороже

Что касается качества изготовления, оно может существенно отличаться, зависеть от типа применяемого материала при изготовлении и других моментов.

Простая быстрозажимная струбцина своими руками

Первый вариант — самый оптимальный для новичков. И именно с него мы и начнем. Понадобится сварочный аппарат, болгарка и дрель.

Cоветуем: Как сделать универсальную вилку для гибки металла

Быстрозажимные слесарные струбцины очень удобны в работе, поэтому мы считаем, что они должны быть у каждого мастера. Тем более что сделать такую струбцину не так уж и сложно.

Давайте рассмотрим один из самых простых вариантов. Сама идея принадлежит автору YouTube канала Mr Tool Junction.

Основной материал — это металлическая полоса. Также потребуются:

  • старый напильник;
  • труба;
  • метизы.

Как я уже говорил, основой самоделки является металлическая полоса. Автор берет заготовку длиной 30 см, размечает и разрезает ее на две части ровно пополам. Или же можно сразу отрезать от полосы две заготовки требуемой длины (в данном случае — по 15 см) или вырезать их из листового металла подходящей толщины.

Далее нам потребуется еще один кусок полосы металла длиной около 25-30 см (длина заготовки — на ваше усмотрение).

Все три подготовленных детали необходимо соединить вместе. Короткие заготовки располагаем параллельно друг другу, и привариваем перпендикулярно длинному куску полосы.

В результате у нас получится одна из основных частей самоделки — рама самодельной струбцины. В длинной ее части с помощью УШМ вырезаем паз.

Далее необходимо будет сделать неподвижную прижимную губку струбцины. Для этого автор отрезает кусок от старого плоского напильника по металлу. Привариваем заготовку к раме.

На следующем этапе приступаем к изготовлению подвижной части струбцины — блока с быстрозажимным механизмом.

Отрезаем две детали (полосы металла) одинаковой длины, и привариваем к их торцам кусочек такой же полосы. После этого зачищаем место сопряжения деталей лепестковым кругом для УШМ.

В получившейся детали мастер сверлит пару соосных отверстий. Также необходимо будет приварить гайку, как показано на фото ниже.

Теперь нужно изготовить подвижную прижимную губку. Отрезаем заготовку, и вырезаем болгаркой или дремелем паз, чтобы можно было вставить получившуюся деталь в гайку.

В подвижной части сверлим дополнительно пару отверстий, которые нужны для крепления данной детали к раме самодельного быстрозажимного приспособления.

В завершении останется только изготовить рычажок, с помощью которого прижимная губка будет прижиматься к заготовке.

Для этого нам потребуется небольшой кусок полосы металла и отрезок круглой стальной трубы. Край полосы необходимо закруглить. Также сверлим в ней отверстие. Вставляем заготовку в трубу, и обвариваем.

Далее приступаем к сборке. Подвижную часть крепим к раме с помощью болта с барашковой гайкой. Устанавливаем рычажок.

При желании самоделку можно дополнительно покрасить — считаю, что красивым и ухоженным инструментом работать намного приятнее.

Подробнее о том, как сделать струбцину с быстрым зажимом, вы можете посмотреть на авторском видео.

Из преимуществ данной конструкции стоит отметить простоту изготовления (даже начинающие мастера смогут сделать себе такой зажим), а также низкую себестоимость — все необходимые комплектующие можно найти в металлоломе.

Как пользоваться?

Применение струбцин не вызывает особенных вопросов. Вне зависимости от типа конструкции они используются для зажимания деталей или предметов, материалов в заданном положении. Достаточно поместить объект между губками, а затем зафиксировать его.

Быстрозажимные струбцины по принципу своего действия похожи на пистолет со спусковым крючком. Достаточно задействовать рычаг, и губки сомкнутся с нужным усилием. Их удобство состоит в том, что можно выполнять все работы одной рукой. Клещеобразные струбцины имеют тот же рычажный принцип, но сила сжатия регулируется пружинным элементом. Работа с ними напоминает использование секатора – это не самый легкий и комфортный инструмент.

Торцевые струбцины отличаются тем, что распорка у них не только по бокам, но и по центру, прижимное усилие создается в 3 точках. Сначала нужно зажать сам материал между губками, а затем уже задействовать третью площадку. В основном этот инструмент задействован в приклеивании декоративных торцевых кромок.

Лучшие F-образные струбцины

Оптимальным вариантом для быстрой фиксации крупных заготовок будет применение F-образных струбцин. Отличительной особенностью конструкции является наличие длинной рейки и передвижной части. Специалистам понравились следующие модели.

Bessey GH40

Рейтинг: 4.9

Высокую скорость работ позволяет поддерживать в мастерской рычажная струбцина Bessey GH40. Фиксация и освобождение деталей от зажима происходит в разы быстрее, чем с помощью стандартных винтовых аналогов. Крепление заготовок отличается не только надежностью, но и устойчивостью к вибрации. Зажимное усилие достигает 850 кг. Против соскальзывания производитель применил ослабляющий рычаг. Эксперты по достоинству оценили равномерное распределение зажимного усилия, немецкая струбцина занимает первое место в рейтинге.

Основное назначение модели – крепление металлических заготовок. Глубина зажима составляет 120 мм, ширина – 400 мм. Пользователям нравится быстрая и надежная фиксация, качественное изготовление. Минусом стоит назвать высокую цену.

  • быстрая фиксация;
  • мощное зажимное усилие;
  • защита от соскальзывания;
  • качественное изготовление.

высокая цена.

Gross 20717

Рейтинг: 4.8

Высокотехнологичная реечная струбцина Gross 20717 располагается на второй позиции рейтинга. Она предназначена для профессионального применения. С помощью этого приспособления можно надежно зафиксировать заготовки толщиной до 100 мм. Прочность конструкции обеспечена за счет использования стальных деталей. А быстрозажимной стопорный механизм VIBRAFIX обеспечивает высокий момент затяжки (120 кг). Для защиты мягких заготовок от повреждения губки струбцины укомплектованы резиновыми накладками.

Большинство отзывов от отечественных пользователей носит положительный характер. К плюсам мастера относят добротное изготовление, отличный зажимной механизм, демократичную цену. Из недостатков часто упоминается ненадежное крепление резиновых накладок.

  • надежный механизм фиксации;
  • прочная стальная конструкция;
  • демократичная цена;
  • резиновые накладки.

сползают с губок резиновые накладки.

Stanley 0-83-232

Рейтинг: 4.7

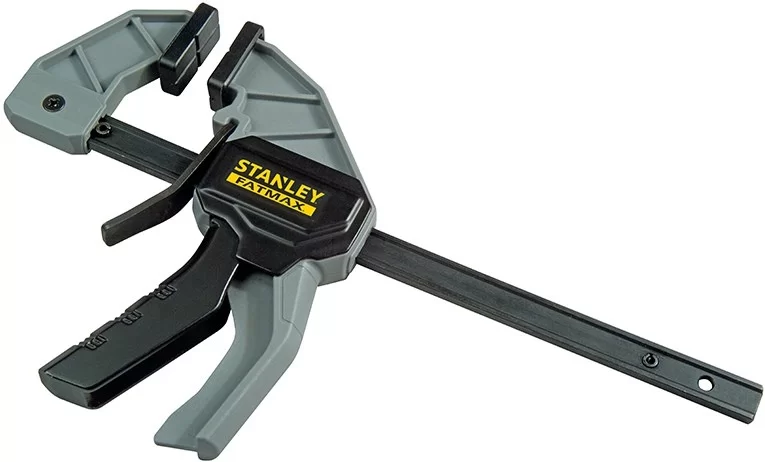

Приспособление Stanley 0-83-232 попало в наш рейтинг за необычные возможности. Оно может использоваться не только в качестве традиционной струбцины, но и как распорка. Конструкцией предусмотрена возможность разворота зажимных губок, что расширяет сферу применения изделия. Производитель применил сталь и усиленный нейлон, что обеспечило сочетание прочности и легкости. Струбцину удобно удерживать одной рукой не только благодаря небольшому весу (340 г), но и за счет компактных габаритных размеров. При этом длины (150 мм) и глубины (76 мм) зажима хватает для работы с разными заготовками.

Струбцина Stanley 0-83-232 проигрывает лидерам рейтинга в усилии зажима (45 кг). Пользователи довольны удобством в работе, доступной ценой и надежностью.

Классика: винтовая струбцина

Винтовые струбцины различают по форме — одни напоминают латинскую букву F, другие букву G. F-образные струбцины состоят из металлической шины с установленными на ней неподвижной и подвижной губками. Иногда неподвижная губка составляет с шиной единое целое. Подвижная губка снабжена поджимным винтом с деревянной, пластиковой или металлической рукоятью.

G-образные струбцины устроены так, что шина, верхняя и нижняя губка представляют собой единую цельнолитую конструкцию. Поджимной винт установлен на нижней губке.

У качественных изделий прижимные губки снабжены съёмными пластиковыми накладками, предотвращающими образование вмятин на мягких материалах, а для оптимальной фиксации головка на поджимном винте сделана подвижной.

Хороший поджимной винт всегда оцинкован и имеет трапециевидную резьбу. Добротная ручка—из дерева или пластика — не должна скользить в ладони.

Рифленые кромки на внутренней стороне шины обеспечивают надёжную фиксацию струбцины при сжимании.

Самодельные зажимы

Для профессионального изготовления деревянных или металлических конструкций необходимо иметь несколько фиксирующих устройств различной направленности. Приобретать их дорого, а те, что подешевле, не подойдут по качеству для постоянного использования. Поэтому изготовление прижимов и струбцин своими руками поможет не только сэкономить финансы, но и обзавестись инструментом, отвечающим потребностям производства и удовлетворяющей надёжности фиксации.

Изготовление деревянного приспособления

Это самый простой способ удовлетворения потребности в зажимном инструменте. Удобство и качество устроит любого мастера. Подготовить к производству нужно простые материалы и оснастку:

  • Деревянные или фанерные обрезки прямоугольной формы.
  • Шпильки с резьбой и гайками, ей соответствующими: две длиной 20 сантиметров и столько же 12-сантиметровых. Диаметр должен быть одинаковым.
  • Рейки из дуба, бука, берёзы. Их нужно довести до равного размера и отшлифовать.

В них сверлятся отверстия по диаметру шпилек и симметрично относительно друг друга. Сверху наклеиваются фанерные заготовки и обрезаются в размер реек. Это будут губки струбцины. В них также делаются дырки по шаблону с реек.

Крепление к верстаку обеспечат короткие шпильки. Для этого в бруске, который будет играть роль неподвижной части в другой плоскости нужны ещё два отверстия для шпилек. Один их конец необходимо расклепать. С другой стороны, они контрятся гайками. Для удобства на фиксирующие гайки можно приварить пруточки в форме барашка.

Такой зажим для дерева будет полезен для склейки небольших деталей в гараже или мастерской

Винтовой металлический инструмент

Чтобы сделать такое устройство, понадобятся стальные заготовки произвольного размера, который зависит от ширины захвата, необходимой хозяину. Толщина металла — около 10 миллиметров. Нужно подобрать также несколько болтов диаметром 8 или 10 миллиметров. Из железных кусков с помощью болгарки или автогена вырезаются С-образные заготовки, которые нужно отшлифовать. Одна сторона будет неподвижной губкой.

Ко второй приваривается гайка соответствующего диаметра. В ней вворачивается болт головкой к неподвижной стороне. С другой его стороны приваривается перпендикулярный пруток, который будет играть роль воротка.

Быстрозажимные (автоматические) струбцины

Особенности конструкции. Типовая конструкция быстросъемной струбцины состоит из металлической шины и двух пластиковых губок (подвижной и фиксированной). Подвижная часть прижимается посредством специального рычажного механизма. Легкий и прочный корпус быстрозажимных струбцин изготавливают из пластиковых композитов армированных стекловолокном. Это позволяет использовать автоматические зажимы практически в любых условиях.

Преимущества. Одноручные варианты, пожалуй, самый удобный и эргономичный тип зажимов. Как пользоваться таким струбцинами понятно интуитивно: все манипуляции производят одной рукой, в то время как вторая придерживает деталь. Даже самые небольшие быстродействующие струбцины обладают огромным прижимным усилием.

Большинство рычажных моделей имеет трансформирующуюся конструкцию, которая расширяет возможности инструмента. К примеру, на некоторых моделях можно развернуть губки в противоположные стороны, для работы враспор, что очень удобно при разборке шиповых соединений. Две быстрозажимные струбцины можно легко перекомпоновать в одну длинную, сцепив выступы на неподвижных губках.

Недостатки. Качественные автоматические зажимы стоят довольно дорого, а бюджетные аналоги почти все не отличаются высокой надежностью.

Область применения. Быстросъемные струбцины используют для всех типов столярных работ: от фиксации небольших деталей до склейки габаритных щитов.

Основные разновидности и их характеристики

  • Корпусные. Позволяют фиксировать детали в косой и параллельной плоскости. Внешне представляют собой 2 прямоугольника, которые соединены прочной планкой. Один неподвижен, а второй свободно перемещается, за счёт чего обеспечивается прижимное усилие.
  • Винтовые. Наиболее популярный тип. Отличаются по форме дуги, однако принцип работы одинаковый. Корпус выполнен в изогнутой конфигурации (G, «П»), через одну сторону пропущен винт с платформой.
  • Магнитные. Более современный вариант. За счёт магнитных свойств удобно крепится. По форме напоминает треугольник, пяти- или шестигранник.
  • С трещоткой. Внешне такие инструменты похожи на большие бельевые прищепки. Зажимное усилие обеспечивается за счёт физической силы, за блокировку разжимания губ отвечает храповый механизм. Ослаблять хватку можно посредством специального рычажка или кнопки.
  • Триггерные. Ещё известны под названием быстрозажимных. Такой инструмент характеризуется конструкцией в форме F. Одна губа неподвижная, а другая осуществляет прижимание деталей. На ней имеется специальная рукоять, которая блокирует или допускает перемещение инструмента.
  • Гидравлические. Такие модели работают по принципу домкрата.
  • Вакуумные. Оснащены присосками, которые параллельно расположены на раме, дополнены ручным насосом. Такие устройства применяются при фиксации плоских деталей.

Пружинные струбцины

Особенности конструкции.

Струбцины с нерегулируемым зажимным усилием, работающие по принципу прищепки. Популярной разновидностью классической пружинной струбцины являются конструкции с изменяемой шириной зажима.

Преимущества

. Зажимы отличаются легкостью и удобством, все манипуляции при работе с ними выполняют одной рукой. Они обеспечивают стабильное мощное зажимное усилие. Оптимальны для деликатной фиксации склеиваемых деталей.

Недостатки

. Небольшая глубина захвата.

Область применения

. Универсальное приспособление для склейки и фиксации негабаритных деталей.

Порядок работы

Ниже представлена инструкция, как сделать точечную сварку, используя ненужную в хозяйстве микроволновку:

Разобрать старую СВЧ-печку. Вытащить трансформаторное устройство на 800 А. Заняться разбором блока питания компьютера. Вам потребуется лишь стальной корпус и разъём питания 220 вольт. В дальнейшем он будет использоваться для размещения «начинки» сварочного агрегата.

Обратите внимание!

  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях
  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Поместить внутрь корпуса трансформатор, плату таймера и переходник питания. Примерить и отметить места отверстий – потом их надо будет проделать при помощи дрели.

Удалить вторичную обмотку трансформатора, заменив силовым кабелем. При этом демонтировать трансформаторные пластины не потребуется. Достаточно срезать обмотку вначале с одного края, затем с другого, используя стамеску и молоток. После этого останется убрать остатки проволоки сверлом.

Сделать новые обмотки из силового кабеля. Поставить модифицированный трансформатор в корпус. В области нахождения решётки просверлить 2 отверстия. Продеть через них выводы катушки. Проделать ещё отверстия, теперь в днище корпуса, для установки транса.

Подсоединить к передней панели механизм таймера. Продеть светодиод, выпаянный из платы и удлинённый проводами, в сделанное ранее отверстие.

Стальными уголками прикрепить рейку из дерева к корпусу сварочного аппарата.

Обратите внимание!

  • Компрессор своими руками: ТОП-130 фото-обзоров готовых компрессоров. Пошаговая инструкция + схемы и чертежи
  • Ветрогенератор своими руками: ТОП-170 фото-обзоров готовых приборов. Подробная инструкция по самостоятельному изготовлению для начинающих

  • Теннисный стол своими руками: ТОП-150 фото лучших идей изготовления. Мастер-класс по созданию теннисного стола в домашних условиях

Достать с клеммной колодки клеммники, надеть их на контакты кабеля, которые требуется перед этим зачистить, и прикрутить на шурупы к рейке. Оснастить рейку кнопкой пуска, предварительно проделав под неё отверстие.

Медную проволоку использовать для создания электродов. Не забыть обточить концы. Закрепить сделанные из меди электроды в клеммниках.

Дополнить конструкцию пружиной для возврата контактов устройства на первоначальную позицию. С данной целью требуется прикрутить к верху корпуса ещё одну рейку из дерева. Вот и всё. Работа над созданием самодельного агрегата точечной сварки завершена.

Получившийся инструмент имеет довольно высокую мощность. Поэтому, дабы избежать прожигания отверстий в тонких металлических листах, рекомендуется устанавливать меньшие временные параметры на таймере. Кроме того, компактные размеры такой сварки позволяют разместить её даже в малогабаритной студии.

Инструкция по изготовлению струбцины из дерева: подробное описание

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

  • два деревянных бруска размером 50×50 мм;
  • несколько длинных болтов или шпилек с гайками и шайбами;
  • из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

  1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
  2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
  3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
  4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

  1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
  2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
  3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
  4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
  5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Прижимные струбцины

Отдельная категория струбцин, которая предназначена для установки на сварочные или сборочные столы. Струбцины этого типа нередко называют «прижимами быстрого действия». В отличии от G- и F-образных зажимов прижимные струбцины позволяют фиксировать заготовки не только у края столешницы, а в любом месте рабочей зоны.

Струбцины прижимного типа монтируются либо посредством специальных технологических разъемов (круглых или Т-образных), либо переставных плит.

Существует множество разновидностей прижимных струбцин. Внизу выложен видеоролик, автор которого демонстрирует широкий ассортимент прижимов быстрого действия. В видео есть и рекомендации, как выбрать струбцину для сварки.

Прижимные струбцины можно условно разделить на несколько обширных категорий:

  • С винтовым прижимом
  • Рычажные/шарнирные

Как понятно, в струбцинах с винтовым прижимом губка перемещается на резьбовом штоке. Рычаг же прижимает эксцентриковым механизмом. В продвинутых струбцинах силу эксцентрикового прижима можно регулировать.

Irwin Quick Grip XP 10505946

Возглавляет рейтинг струбцин быстрозажимного типа американская модель, изготовленная в Китае. Уникальность приспособления заключается не только в высокой цене, но и эксплуатационных параметрах. В частности, в колоссальной силе зажима, которая может достигать 272 кг. В сравнении с остальными «недорогими» аналогами, показатель этой модели превышает заявленные в 2-3 раза. Кроме того, с Irwin Quick Grip XP 10505946 можно работать с заготовками шириной до 90 см.

Выполнена в виде прочной, продуманной конструкции, построенной на платформе двутавровой стальной направляющей. Безопасность оператора достигается за счёт плавного разжимного механизма и регулируемой ножки. Последняя в свою очередь выполняет роль дополнительного стабилизатора устойчивости, способствуя вертикальному расположению фиксатора на верстаке или рабочей поверхности.

Быстрозажимная струбцина Irwin Quick Grip XP 10505946 Источник onlinetrade.ru

Быстрое снятие губок осуществляется нажатием кнопки Quick-Change. После этого оператор получает возможность установить аксессуар или преобразовать их в распорное положение. Вероятность повреждения заготовки за счёт давления губок минимальна. На них имеются широкие накладки, равномерно распределяющие прижимное усилие. Также следует отметить возможность их регулировки по высоте.

Диапазон цен на модель в строительных магазинах: 3 550 – 3 900 руб.

Технические характеристики :

  • Сила сжатия – 272 кг.
  • Глубина зажима – 95 мм.
  • Ширина зажима – 900 мм.
  • Тип – F-образная, пистолетная.
  • Габариты ДхШхВ (в упаковке) – 1 150 х 260 х 40 мм.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
