Как переделать аккумуляторный шуруповерт

Правила эксплуатации

Каждый человек перед использованием шуруповерта должен ознакомиться с правилами его эксплуатации. Выделяют несколько рекомендаций, которых надо придерживаться:

  • работать надо только в устойчивой позе, следя за положением рук и ног;
  • если приходится вкручивать шурупы на высоте, лучше использовать стремянку;
  • каждые полчаса надо делать перерыв, чтобы инструмент остывал;
  • при выполнении сверления надо закреплять заготовку, чтобы она была неподвижной.

Еще одно важное правило, которого следует обязательно придерживаться – регулярная проверка всех узлов. Перед работой надо осматривать шуруповерт, чтобы убедиться в отсутствии повреждений

Как запитать шуруповёрт, сохранив его автономность

Если мастер работает в здании, к которому не подведено электричество, а аккумуляторы уже испортились, есть способы запитать шуруповёрт:

  • заменить старые банки аккумуляторов на новые;
  • подключить шуруповёрт к автомобильному аккумулятору;
  • подключить инструмент к другому аккумулятору, например, взятому от источника бесперебойного питания.

Замена старых элементов

Раскрыть корпус аккумулятора.

Необходимо открыть корпус аккумулятора

Требуется перепаять новые батареи между собой и собрать аккумулятор

Подключение к автомобильному аккумулятору

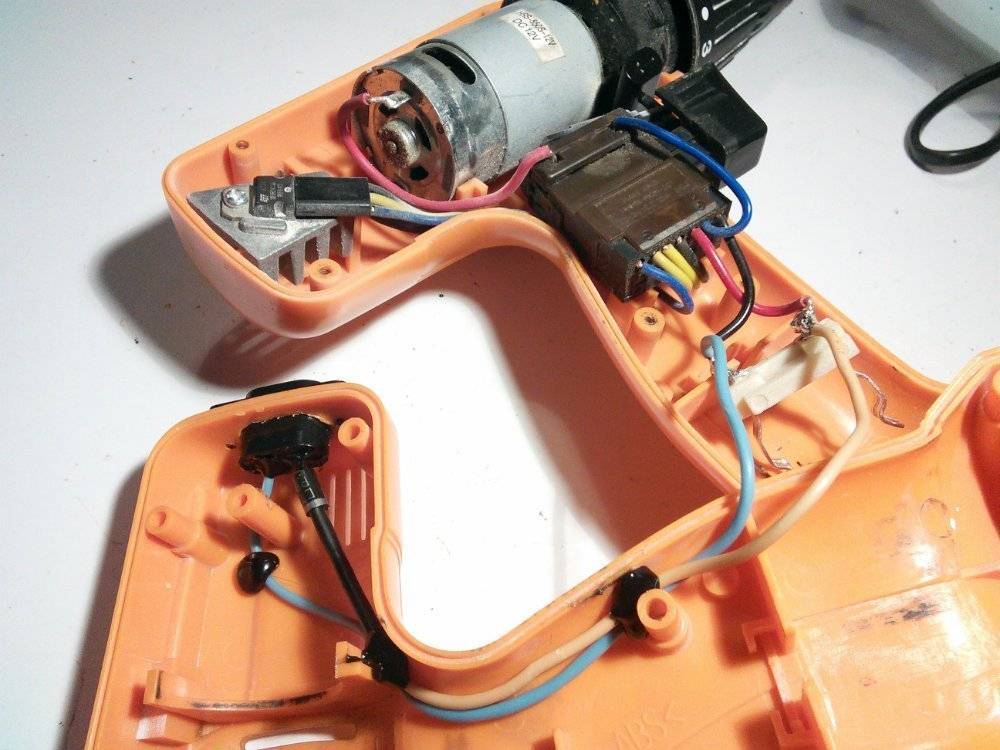

  1. Раскрыть корпус шуруповёрта.

Необходимо снять с инструмента верхнюю крышку

Нужно прикрепить провода к контактам

Необходимо изолировать кабель

Остаётся закрыть корпус шуруповёрта

Подключение к внешнему аккумулятору

  1. Купить или найти внешний аккумулятор, например, взять от ненужного источника бесперебойного питания.

Необходимо найти внешний аккумулятор

Клеммы на кабеле

Кабель подключен к клеммам старого аккумулятора

Необходимо собрать компоненты вместе

Электрический аккумуляторный инструмент служит в несколько раз дольше, чем питающие его батареи. Выбрасывать на помойку шуруповёрт с негодными элементами — неразумно. Настоящий хозяин сможет отремонтировать прибор, переведя его на другой источник питания, тем самым дав ему новую жизнь.

Используя зарядку от ноутбука

миф способ востребует от вас на уровне кинотеатра технических познаний. Если появилась потребность переработать шуруповёрт в сетевой, для вас сумеет посодействовать ненадобная зарядка от ноутбука, потому что она имеет идентичные свойства и без усилий найдётся во всяком доме. Сначала нужно поглядеть, какое выходное напряжение у зарядки. Подходят зарядные устройства на 12–19В.

Будет нужно доработать аккумуляторный блок, для этой цели необходимо его разобрать и достать оттуда сломавшиеся аккумуляторы автомобильные.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет таковой способности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Сетевые шуруповёрты Россия .

Очень обычная переделка шуруповерта 14,4В на питание от сети 220В, с применением блока питания от старенького ноутбука.

Задействовав наружный блок питания от компьютера

Что же понадобится, необходимо блок питания «АТ» формата. Полностью возможно, что вы найдёте его у себя дома, однако можно и без усилий приобрести старенькый работающий блок питания на любом радиорынке. Его цена навряд ли будет велика

Важно держать в голове, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А

Деяния по переделке последующие:

  1. Раскрутить корпус блока питания. Под корпусом видно вентилятор, плату и огромное количество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этой цели вам нужно отыскать на большенном квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с хоть каким чёрным проводом из этого же разъёма. Для удобства есть вариант обрезать его покороче и бросить снутри корпуса. При необходимости, применяют перемычку из малеханького куска провода.
  1. Обрезать ненадобные провода, оставив жёлтый и чёрный.
  2. Используя кусочек провода как удлинитель, чтоб блок питания во время работы мог находиться в комфортном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, так же как и в предшествующей аннотации.

Используя аккумулятор автомобильный

Принцип таковой переделки не отличается от метода с применением зарядки от ноутбука. Благодаря сегодняшним тенденциям на малогабаритные импульсные зарядки, линейные аналоговые приборы неавтоматизированные покупают на авторынке по очень симпатичной стоимости.

Если напряжение на аккуме изменяется плавным образом, то он подойдёт к полностью хоть какому шуруповёрту, и переделка такового инструмента делается так:

  1. Для подключения шуруповёрта к авто аккуму следует использовать дешевые провода с малым сечением, подходят авто провода для прикуривания.
  2. На всех сторонах каждого из проводов отрезать так именуемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.

Взяв китайскую плату блока питания

Что же понадобится, речь идёт о блоке питания с выходным напряжением 24 В и наибольшим током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В или 18 В, потому поначалу придётся снизить напряжение до применимого уровня.

Чтоб поменять выходное напряжение, необходимо внести доработку в цепь связи с клиентами. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Заместо этого резистора установим подстроечный резистор, таким макаром появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.

  1. Выпаять неизменный резистор.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Встречаются два метода сделать адаптер: использовать старенькый аккумуляторный блок, в нём уже есть разъём который подойдёт под шуруповёрт, либо подсоединить провода впрямую в рукоять.

Подключив старенькый аккумуляторный блок

Подключение старенького блока производится так:

  1. Прежде всего будет нужно разобрать аккумуляторный блок, для этой цели вам открутить винты как показано на рисунке.

Подсоединяя провода впрямую

Подсоединение проводов впрямую к шуруповёрту производится так:

  1. Чтоб подсоединить провода впрямую, необходимо первым делом разобрать шуруповёрт, другими словами открутить болты, скрепляющие две половинки корпуса.

Поздравляем! Сейчас, когда вы узнали, как переработать шуруповёрт в сетевой, вы можете с легкость применить эти познания практически. И непринципиально, заряжен ваш шуруповёрт либо нет. Не придётся думать о том, как хватит батареи. Фортуны для вас в переделке!

Сборка сетевого блока питания для шуруповерта в корпусе от аккумулятора

Переделать шуруповерт в сетевой удобно, используя корпус от его аккумулятора. При этом в качестве внутренней начинки используют:

  • блоки питания китайского производства напряжением 24 V;
  • БП самостоятельной сборки;
  • разные готовые блоки питания.

Переделывание китайского блока на 24 V

БП китайского производства с напряжением на выходе 24 V (максимальная сила тока 9 А) не составит труда купить в местах продажи радиодеталей. Большинство шуруповертов рассчитаны на работу от 12 либо 18 V. По этой причине необходимо понизить выходное напряжение китайского изделия до нужной величины. Сделать это несложно, даже обладая неглубокими познаниями в области радио и электротехники.

Модернизацию питающего источника выполняют следующим образом:

  • выпаивают с помощью паяльника постоянный резистор R10 сопротивлением 2320 Ом, отвечающий за выходное напряжение;
  • на его место впаивают регулируемый резистор с максимальным сопротивлением 10 кОм, предварительно выставив данный параметр на величину 2300 Ом, чтобы не сработала встроенная защита при включении сделанного устройства в сеть;
  • подают питание на переделанный блок;
  • вращением регулятора подстроечного сопротивления устанавливают требуемую величину выходного напряжения, контролируя ее значение с помощью мультиметра.

Чтобы подключить мультиметр, достаточно просто его щупами дотронуться до соответствующих контактов на выходе переделываемого изделия. При этом переключатель измерительного приспособления нужно выставить на диапазон постоянного напряжения. Если модернизируемый электроинструмент рассчитан на работу от 12 V, то следует убедиться, что ток при данной величине напряжения не превышает максимального значения 9 А. Иначе созданное устройство быстро выйдет из строя из-за перегрузки.

Самодельные встраиваемые источники питания

Чтобы запитать шуруповерт от сети, можно также собрать самодельный источник питания (ИП). Для этого потребуется электронный трансформатор на 60 Вт, например, Taschibra либо Feron. Их переделывать не нужно. Конечная схема блока питания, который предстоит собрать, представлена на фотографии далее. На ней отчетливо видны все детали с их маркировкой, а также основными параметрами.

Трансформатор Т1 понадобится сделать самостоятельно. Для этого поступают так:

  • приобретают ферритовое кольцо (НМ2000), имеющее размеры 28*16*9 мм;
  • надфилем стачивают на нем углы;
  • изоляционной лентой обматывают кольцо.

Все детали схемы прикрепляют к пластине из алюминия (толщиной от 3 мм), которая одновременно будет выполнять проводящую функцию. Затем собранный ИП устанавливают в корпус от аккумулятора.

Можно брать готовые детали также из энергосберегающей лампы и от других устройств. Но схемы тогда будут другими, например, как на фото далее. Чтобы их спаять, потребуются определенные знания радиотехники.

Схеме выше соответствует ИП с балластной лампой, фотография которого в сборке представлена ниже. При этом лампочка выполняет дополнительно функцию подсветки.

Использование при переделке готовых блоков

Внутрь старого аккумуляторного корпуса можно поставить любой блок питания, рассчитанный на 220 V, главное, чтобы он имел подходящие размеры и требуемую величину напряжения на выходе. БП с нужными характеристиками покупают на радиорынках или в магазинах для радиолюбителей. Чтобы установить купленный блок питания для шуруповерта вместо аккумулятора поступают следующим образом.

  1. Предварительно разбирают приобретенное изделие.
  2. Переделывают его нужным образом, модернизируя под собственные нужды. При необходимости, соединительные проводки удлиняют, размещают отдельно трансформатор и микросхему. Для лучшего охлаждения платы, ее оснащают радиатором.
  3. После этого детали монтируют в корпус от аккумуляторного блока, в котором также делают отверстия, через которые воздух при циркуляции будет отводить тепло.

Все встроенные детали внутри корпуса должны быть надежно зафиксированы.

Степень модернизации приобретенного БП в каждом отдельном зависит от соответствия его первоначальных параметров требуемым величинам для электроинструмента. Чтобы не ошибиться с размерами приобретаемого источника питания, с собой берут корпус из-под батарей и примеряют выбранное изделие по нему.

Меры предосторожности

После переделки шуруповерта принципиально придерживаться таких мер предосторожности:

Обеспечьте для устройства отдых каждые 20 минут работы, что дозволит продлить срок его эксплуатации;
Вредно работать с устройством на высоте более 3.5 метров от земли;
Производите временами чистку блока питания от пыли;
Обратите внимание на то, чтоб электронный кабель в свое время работы не был пережат, натянут либо поддавался нехорошим факторам, что приводит к созданию тока недлинного замыкания.

После переделки, соблюдая правила предосторожности, старенькый шуруповерт прослужит подольше новых 2-ух. Здравствуйте! Подскажите, пожалуйста, как из дрели сделать шуруповерт?

Здравствуйте! Подскажите, пожалуйста, как из дрели сделать шуруповерт?

Полноценный шуруповерт сделать не получится. У данных устройств разные предназначения, и разные механизмы.

В шуруповерте есть так называемая трещотка. Данный механизм вовремя останавливает процесс закручивания шурупа. Это значит, что вы не загоните шуруп глубже, чем нужно. В дрели такого механизма нет, а значит очень легко можно сорвать шлицы на шурупе. И потом его будет крайне проблематично достать.

Еще один нюанс – это инерционное вращение у патрона на дрели. На шуруповерте вращение прекращается сразу же после снятия пальца с курка. А вот у дрели после выключения еще будут какое-то время производиться вращательные движения.

Сами электродвигатели у обоих инструментов тоже разные. При частом использовании не по назначению, двигатель дрели может прийти в негодность.

Если же нужно закрутить несколько шурупов, то можно воспользоваться дрелью. Для этого нужно иметь некоторый опыт работы с ней. Основные правила:

  • Дрель должна иметь регулятор скорости.
  • Выставить нужно самую минимальную скорость.
  • Используем специальную биту для шурупов.
  • Рукой нужно чувствовать процесс закручивания.
  • Вовремя поднимайте дрель, чтобы не сломать инструмент

Небольшой совет. Лучше не закручивать шуруп до конца. Оставьте несколько миллиметров и докрутите вручную отверткой. Дело тут вот в чем. Если вкручиваете в мягкий материал, например, в древесину, то шуруп зайдет сильно глубоко. Если же в более твердый вариант, то или вывернете себе руки или сорвете редуктор в самой дрели.

Инструкция по переделке

Рассмотрим подробнее, по шагам, как можно переделать аккумуляторный шуруповерт на сетевой.

Шаг 1. Разберите аккумулятор

Для того чтобы переделать инструмент на сетевой, получающий напряжение от родной зарядки или от блока питания компьютера, нужно выполнить простые шаги.

Сначала разбираем старую аккумуляторную батарею. Откручиваем крепежные шурупы. Важным условием будет являться сохранение всех клемм.

Шаг 2. Вытащите внутренности

Вынимаем аккумуляторы и аккуратно освобождаем клеммы. Затем к этим клеммам припаивается провод с сечением, которое может выдержать рабочий ток. Провод нужно выбирать с сечением не меньше 2,5 мм² и длиной, которая требуется для комфортной работы шуруповерта. Запоминаем, к проводам какого цвета припаиваем минусовую и плюсовую клеммы.

Шаг 3. Подключите провода

Разбираем корпус компьютерного блока питания. Вынимаем плату и выпаиваем провода на шлейфе питания. К проводам, выходящим из блока питания, вместо проводов желтого и черного цветов припаиваем провода с клеммами от аккумулятора. Черный провод — минусовой контакт, желтый — плюсовой.

Можно увеличить мощность, которую выдает блок питания, если соединить черный провод с черным и желтый с желтым. Это улучшит работу шуруповерта, потому что снизятся потери.

Для запуска компьютерного блока питания нужно замкнуть зеленый провод из 20-пинового разъёма на черный. Это можно сделать прямо на плате БП. Для удобства можно к зеленому и свободному черному проводу подключить выключатель.

Для удобства использования к проводам можно припаять специальный разъем, позволяющий их отключать. Необходимо соблюдать полярность, иначе можно вывести из строя шуруповерт. Для этого разъем должен быть с ключом (специальный выступ на корпусе, не дающий соединить его неправильно).

Шаг 4. Соберите все обратно и подключите шуруповерт к сети 220В

Необходимо собрать «модифицированный» аккумулятор. Вставляем в него клеммы с проводами и выводим их наружу через просверленное отверстие. Внутрь корпуса бывшего аккумулятора рекомендуется поставить конденсатор емкостью 10000 мкФ на 16 В или на 25 В и подключить его к клеммам параллельно. Выбирать конденсатор нужно на напряжение в 1,5 или 2 раза превышающее номинальное напряжение инструмента.

Такой конденсатор будет компенсировать большой пусковой ток. Если его не поставить, вероятность отключения блока питания встроенной защитой значительно возрастет. Еще для обеспечения баланса инструмента рекомендуется поместить внутрь груз. Это позволит снизить нагрузку на руку во время работы.

Собираем блок питания компьютера вместе и подключаем шуруповерт к сети 220 В. Если при проверке выяснится, что инструменту не хватает мощности, можно заменить низковольтный провод питания.

Необходимые материалы и инструменты

Для большинства третий вариант может показаться сложным, ведь гораздо проще купить новый прибор и пользоваться ним еще несколько лет. На самом же деле старый шуруповерт прослужит еще дольше, но для этого необходимо его восстановить. Сделать это довольно просто, а для этого потребуется следующий инструмент и материалы:

  1. Зарядное устройство, которое раннее выполняло важную роль зарядки аккумулятора.
  2. Многожильный электрический кабель.
  3. Аккумулятор от шуруповерта, который пришел в негодность.

Из инструментов потребуется паяльник, кислота, припой и изоляционная лента.

Все эти детали позволят преобразить шуруповерт для возможности его подключения к сети 220 Вольт.

Зачем переделывать?

Аккумуляторный шуруповерт имеет массу преимуществ перед устройством сетевого типа. Его можно использовать даже там, где не подведено электричество, можно закрутить крепеж в труднодоступных местах, движения мастера не ограничены длиной провода или удлинителя. Словом, именно этот вариант часто выбирают для домашних работ.

Но аккумуляторный шуруповерт ограничен по времени работы емкостью и качеством установленной батареи. Использовать его можно, пока она не сядет. Причем если аккумулятор вышел из строя и перестал держать заряд или вовсе заряжаться, то и сам шуруповерт работать не будет. Нужно или заменять батарею, или переделывать его в сетевой вариант. В некоторых случаях заменить батарейку и вовсе невозможно. А новая стоит почти столько же, сколько и новый прибор. Конечно, в таком случае большинство людей решат купить свежую модель шуруповерта.


Новый аккумуляор для шуруповерта иногда стоит столько же, сколько новый инструмент

Но, как показывает практика, в некоторых случаях проще и дешевле переделать аккумуляторный шуруповерт в работающий от сети 220 В. Вы дадите инструменту новую жизнь и сэкономите деньги. Единственное ограничение, которое появится у такого обновленного шуруповерта — это необходимость включать его в розетку перед использованием. Зато есть возможность не прерывать работу на время подзарядки АКБ.

Способы переделки аккумуляторного шуруповерта в сетевой

Умелые мастера, разбирающиеся в электронике, придумали несколько простых способов переделки аккумуляторного варианта в работающий от сети. Цель любой из этих переделок — обеспечить двигатель устройства необходимым ему для работы напряжением. То есть напряжение в 220 В с переменным током должно преобразовываться в напряжение 12 или 18 В с постоянным. Посмотрим, какие способы есть.

Шуруповерт, запитанный через блок питания от компьютера

Таблица. Способы переделки аккумуляторного шуруповерта

СпособКраткое пояснение
Подключение через стандартное зарядное устройствоМногие аккумуляторные шуруповерты имеют в комплекте стандартное зарядное устройство, которое уже рассчитано на подключение к электросети, имеет соответствующее напряжение и в целом не требует серьезного вмешательства в конструкцию шуруповерта. Но сам зарядник будет лежать на столе и в некоторых случаях мешать работать.
Готовый блок питания, установленный в корпус прибораЭто тоже достаточно простой вариант переделки, предполагающий установку стандартного блока питания в корпус от изжившей себя батареи. Из шуруповерта будет торчать только сетевой шнур. Сложности — необходимость поиска подходящего по размеру блока питания, причем он будет греться внутри корпуса, а значит, работу все равно придется периодически прерывать.
Установка самодельного блока питания в корпусВ этом случае блок питания изготавливается своими руками и как в предыдущем случае ставится в корпус. Из устройства торчит только шнур. Но работа сложная: нужно найти подходящие детали и собрать блок. Требуется опыт сбора и пайки микросхем, радиодеталей и т.д.
Использование внешнего блока питанияПростой вариант, предполагающий подключение шуруповерта к подходящему по параметрам блоку питания. Сложности есть — нужно разбирать прибор и понимать, как правильно подключиться к его схеме. А также в некоторых случаях непросто отыскать подходящий блок питания.
Применение блока питания от компьютера

Вариант достаточно простой — инструмент подключается к компьютерному блоку. Но это габаритный элемент, который занимает много места. Но зато такой блок найти легко — подойдет практически любой, если он имеет мощность от 300 Вт.

В любом случае для переделки шуруповерта потребуются изолента, блок питания, гибкий медный провод сечением 2,5-4 мм. Также не забудьте добыть паяльник и припой. Изоленту можно заменить термоусадочной трубкой подходящего к проводу диаметра. А, чтобы зачистить контакты, нужен монтажный нож. Отвертка пригодится для разбора корпуса старого аккумулятора и самого шуруповерта.

Переделка аккумуляторного шуруповерта — задача не самая сложная и уж точно интересная

Зачем переделывать аккумуляторный шуруповёрт?

Зачем переделывать шуруповёрт? Когда возникает такая необходимость? Если вы читаете эту статью, наверное, уже успели оценить всё удобство этого инструмента. Без лишних проводков и в любой момент можно воспользоваться им даже в самых труднодоступных местах, пока аккумулятор не сядет. Это и является первым недостатком шуруповёрта. Чем дешевле инструмент, тем быстрее его аккумулятор исчерпает ресурсы циклов зарядки. Вот и второй недостаток. И вы должны понимать, что производитель экономит точно так же, как и вы, и ничего необычного в этом нет. Покупка нового аккумулятора по расходам практически не отличается от покупки шуруповёрта, но выход есть, и сейчас мы рассмотрим варианты переделки шуруповёрта с аккумуляторного на сетевое питание.

Существует несколько способов переделать шуруповёрт из аккумуляторного в сетевой:

  • используя зарядку от ноутбука;
  • используя блок питания от ПК;
  • используя автомобильный аккумулятор;
  • используя блок питания от галогеновых ламп;
  • используя китайскую плату блока питания на 24V.

Что нужно для переделки

Для переделки шуруповерта необходимо кратко ознакомиться с электрической схемой инструмента. Инструмент приводится в движение электродвигателем. В зависимости от мощности и класса инструмента напряжение может быть 12, 14, 18 вольт. Электродвигатель получает питание от батареи аккумуляторов соответствующего напряжения.

Двигатель передает крутящий момент на патрон через механический редуктор. Обороты двигателя изменяются как шестеренчатой системой редуктора, так и при помощи реверсивного электронного регулятора оборотов, совмещенного с кнопкой включения.

Устройство шуруповерта:

  1. Аккумуляторная батарея.
  2. Регулятор оборотов.
  3. Кнопка включения.
  4. Электродвигатель.
  5. Редуктор.
  6. Патрон.

Мнение эксперта Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Основная сложность переделки шуруповерта на работу от сети 220 вольт заключается в том, что ему требуется большая мощность. Никель-кадмиевые или литиевые аккумуляторы выдают ее без проблем

Но требуемую мощность выдать сможет не каждый блок питания.

Какой мощности нужен блок питания и сколько потребляет шуруповерт от блока питания?

Рассчитать требуемую мощность блока питания не составит труда — нужно умножить ток, потребляемый электродвигателем инструмента, на напряжение. К примеру, инструмент получает питание от аккумуляторной батареи, напряжение которой составляет 12 вольт. Ток, который нужен электродвигателю для работы, составляет 10 ампер. Получаем 120 ватт. Но это минимальное значение.

Для обеспечения нормальной работы при нагрузках, к примеру, при заворачивании шурупа в твердое дерево, мощность БП должна выбираться с запасом в 30-40%. Иначе шуруповерт не сможет нормально работать под нагрузкой или блок питания выйдет из строя.

Сила тока в зависимости от модели может составлять 7-10 А для бытовых шуруповертов и 30-40 А для профессиональных моделей. Напряжение аккумуляторной батареи может составлять 12 В, 14 В, 18 В в зависимости от конкретной модели.

Требуемые параметры напряжения, мощности и емкость аккумуляторной батареи обычно указаны на этикетке самого инструмента или в технической документации к нему.

Если рабочее напряжение инструмента составляет 12 В, количество вариантов выбора источника питания увеличивается, к примеру, можно подключить его к компьютерному блоку питания. Приобрести старый мощностью 300 Вт за небольшую цену вполне возможно. К тому же выдаваемой мощности хватит с запасом. К преимуществам этого варианта следует отнести: простоту переделки, а также то, что блок питания от компьютера мощностью от 300 Вт сравнительно легко найти.

Параметры блока указаны на наклейке, что находится на стенке. К примеру, там указано, что на вход приходит напряжение 220 v, на выход 12 v подается ток силой в 25 А. Получаем мощность в 300 Вт.

При желании в качестве источника питания на напряжение 12 В от сети можно использовать:

  • светодиодный драйвер;
  • электронный трансформатор для питания галогенных ламп низкого напряжения;
  • зарядное устройство автомобильного аккумулятора.

Если инструмент рассчитан на питание другим напряжением, скажем, на 14 В или на 18 В, вариантов выбора блока питания немного. Для инструмента, работающего от напряжения 14 В и имеющего максимальный ток до 25А, в продаже имеется универсальный блок питания АИДА БШ 14 ПРО. Также имеется блок питания на 18 В, рассчитанный на ток до 20 А, АИДА БШ-18 ПРО.

Можно сделать своими руками блок питания на требуемое напряжение. Но для этого необходимы определенные знания по электронике. Схему такого БП можно посмотреть здесь. Есть схемы блоков питания, которые могут монтироваться вместо аккумуляторных батарей.

При подключении питания от зарядного устройства к шуруповерту необходимо использовать провод сечением больше 2,5 мм². Иначе провод будет сильно нагреваться, что может привести к расплавлению изоляции и короткому замыканию.

Также от длины провода зависит уровень потерь напряжения. Чем длиннее провод, тем, соответственно, больше потери. Если неправильно выбрать длину провода, может оказаться, что шуруповерт «не тянет», им нельзя закрутить шуруп в твердую древесину и т. п.

Еще на потери напряжения влияет качество соединения проводов. Провода, соединенные скруткой, будут иметь большое переходное сопротивление, которое значительно скажется на потерях напряжения.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Нельзя подключать шуруповерт к источнику питания проводом, имеющим малую площадь сечения. Это грозит выходом из строя самого инструмента и пожаром

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

  1. В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
  2. Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
  3. Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
  4. Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Сборка исправной батареи из двух, потерявших ёмкость

Из двух неисправных устройств можно собрать одно, пригодное к эксплуатации.

Важно! Подключив к корпусу неисправного аккумулятора блок питания, второй отремонтированный обеспечит мобильность при выполнении небольших объёмов работ

Поиск неисправных элементов

Аккумуляторная батарея собрана из отдельных элементов. Они выходят из строя не одновременно, но даже один неисправный элемент ухудшает работу всей батареи.

Для определения потерявших ёмкость частей необходимо:

  • зарядить аккумулятор;
  • поработать до потери мощности;
  • разобрать батарею;
  • замерить напряжение на каждом элементе в отдельности.

Батарейки, на которых напряжение будет заметно меньше остальных или вообще отсутствовать, необходимо заменить.

Ремонт аккумулятора

После определения и удаления неисправных частей, из оставшихся собирается устройство, пригодное к дальнейшей эксплуатации. Соединение производится пайкой, проводами сечением 1,5мм² или полосой, аналогичной той, которой детали соединялись раньше.

При недостаточном количестве исправных элементов докупаем недостающие или переделываем инструмент на сетевое питание 220 вольт.

Знание того, как переделать аккумуляторный шуруповерт в сетевой своими руками, поможет сохранить деньги и не приобретать новое устройство.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
