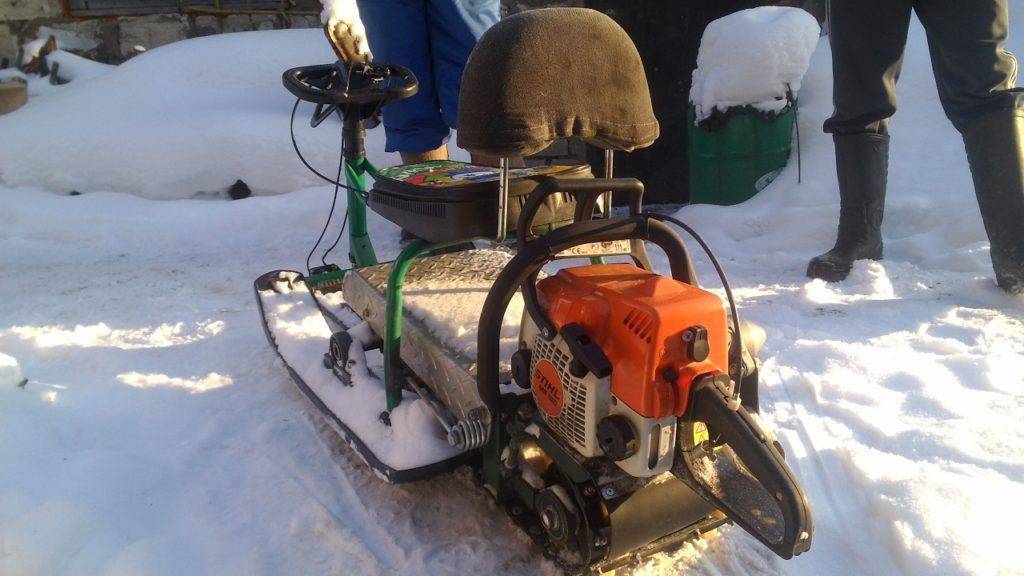

Снегокат с мотором от бензопилы своими руками

Какую бензопилу выбрать?

Для создания снегохода вы можете использовать различные бензопилы. Наиболее подходящими вариантами будут модели «Дружба», «Урал» и «Штиль». А какой агрегат выбрать — все зависит только от вашего желания.

Дружба

Основной положительной стороной использования бензопилы «Дружба» в качестве исходного материала для изготовлени снегохода своими руками считается его простота конструкции. Здесь представлена элементарная сборка, где каждая деталь играет свою роль. Без лишнего, только самое необходимое.

К отрицательным сторонам данного агрегата можно отнести его большой вес. Более того, здесь не предусмотрено использование кожухов безопасности. Да и в целом, бензопила уже морально устарела.

Технический паспорт:

мощность – 1 кВт;
вес — до 12 кг;
двигатель (двухтактовый);
длина шины – 45 см;
топливо (бензин).

Урал

Специализированная профессиональная бензопила «Урал» создавалась целенаправлено для валки стволов деревьев. Этоочень удобный в процессе работы механизм, отличающийся большой мощностью. Данный агрегат относится к экологически чистым приборам, которые могут эксплуатироваться даже в условиях суровых зим.

Если вы решили использовать бензопилу «Урал» для собственноручного создания снегохода — это правильный выбор. Поскольку технические параметры данной машины полностью отвечают заявленным требованиям.

Технический паспорт:

двигатель (бензиновый, двухтактный, одноцилиндровый);
мощность – 3,68 кВт;
вес – 11,7 кг;
параметры – 46 х 88 х 46 см.

Штиль

Бензопила «Штиль» также подойдет в качестве основного механизма для создания снегохода. Она выполнена из экологически чистого материала, безвредного для человека, имеет хорошую мощность и и бесшумно работает. Поэтому ваша поездка будет очень даже комфортной.

Как поймать больше рыбы?

За 13 лет занятия активной рыбалкой я нашел много способов, как улучшить клев. И вот самые эффективные:

Активатор клева. Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
Более чувствительные снасти. Читайте соответствующие руководства по конкретному типу снасти на страницах моего сайта.
Приманки на основе феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие мои материалы на сайте.

Принцип, схема устройства, теория, как все должно получиться

Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.

План работ:

Сперва закрепляется мотор бензопилы на сделанный каркас.
В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
Потом устанавливаются рулевое управление.
Для приведения механизма в движение необходимо в задней части установить гусеницы.
Соединить диск гусеницы и звездочку мотора бензопилы.
В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.

Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.

Плюсы и минусы самодельной конструкции

Просмотрев множество фото и видео, прочитав массу отзывов, успешных рабочих моделей снегоходов с использованием бензопилы «Дружбы» можно вполне сделать вывод, что конструкция вполне эффективная. Двигатель бензопилы отличается простотой механизма, надежностью и достаточно невысокой стоимостью.

Главным достоинством самодельной модели является экономическая составляющая. В процессе конструирования применяются детали и материал, который валяется без дела где-нибудь в гараже или кладовке. Необходимый набор запчастей можно приобрести за небольшие деньги или найти бесплатно.

Также среди плюсов самодельного снегохода можно отметить:

вполне рабочая мощность полученной техники – до 4 л.с.;
компактность, небольшие габариты и масса снегохода по сравнению с заводскими аналогами;
экономичный расход горюче-смазочных материалов (ГСМ);
двигатель «Дружбы» не прихотлив в плане применения ГСМ.

Еще одним плюсом можно назвать то, что изделие, изготовленное своими руками, будет доставлять удовольствие и гордость своему владельцу

Ведь для настоящего мужчины бывает важно сделать, что-либо своими собственными руками. Он может спокойно похвастаться самоделкой друзьям и знакомым. Основным недостатком самодельного снегохода является то, что в итоге самоделка в любом случае будет уступать заводским аналогам и по мощности, и по комфорту и удобству применения

Основным недостатком самодельного снегохода является то, что в итоге самоделка в любом случае будет уступать заводским аналогам и по мощности, и по комфорту и удобству применения.

Снегоход не способен развить высокую скорость, однако это делает его более безопасным, чем заводские снегоходы. К тому же в большинстве случаев самодельный снегоход имеет весьма непривлекательный вид.

Какие колеса ставить на снегоход с двигателем от мотоблока

Делая снегоход с двигателем от мотоблока, в большинстве случаев применяют колеса низкого давления сделанные вручную. Чем же необычны шины для снегохода? У них сравнительно небольшой вес, высокая эластичность, а давление на грунт приходится в небольших пределах. Большой радиус качения и хорошие характеристики придают снегоходу экономичность и отличную проходимость.

Большой объем камер придает конструкции большую проходимость. А при заполнении пенопластом пространства внутри дисков, у снегохода будет заметно снижено налипание грязи и снега. Простота конструкции шасси и доступность материалов, позволяет избежать трудностей при изготовлении снегохода.

Четыре принципа, для изготовления шины для вездехода самостоятельно

1. Два диска изготовленных из листового металла, перемыкаются друг с другом. Затем они крепятся на втулку и на них одевают камеру. Она фиксируется отрезками транспортерной ленты. Для большей защиты камеры иногда используют протектор от другой камеры.
2. Один диск прикрепить на втулке. После чего к нему крепятся перемычки, к которым приклепываются или привариваются боковые кольца.

3. Конструкция похожа на предыдущий принцип построения. В этом случае при установке центрального диски необходима спица из трубы или листового металла.
4. Четвертый принцип состоит в том, чтобы смонтировать на втулке два диска, подобно диску колеса от мотороллера.

На этом заканчиваем. Из всех вариантов, можно использовать тот, который больше нравится. Нужно только решить, каково предназначение машины, и приступить к делу!

Как сделать снегокат с двигателем от триммера

За основу силовой установки можно взять двигатель от триммера (газонокосилки). Также своими руками можно сделать и электроснегокат, который не дает вредных выхлопов и работает с меньшим шумом. Но если использовать триммер, сконструировать установку проще. Аккумулятор занимает больше места и имеет ощутимый вес. Таким образом, триммер для сборки снегоката с мотором своими руками имеет несколько преимуществ:

готовый и недорогой двигатель;
небольшая масса;
удобство сборки;
достаточная мощность при малых затратах бензина;
доступная цена.

Необходимые материалы и инструменты

За основу можно взять готовый снегокат, к которому остается прикрепить мотор (триммер) своими руками. Для этого понадобятся такие изделия, материалы и инструменты:

детский снегоход;
триммер (можно взять модель Partner t281);
насадка-рыхлитель, оснащенная редуктором;
цепь;
пара колес (можно взять от садовой тачки);
ножка (можно взять от офисного кресла);
руль от велосипеда;
сварочный аппарат;
крепежные элементы и другие материалы, описанные выше.

Пошаговая инструкция по сборке

Последовательность действий при сборке снегоката с мотором своими руками такова:

Сначала нужно разобрать насадку-рыхлитель.
Затянуть крепление на дисках колес – в результате получится редуктор с колесной парой.
Далее надевают цепи, чтобы колеса не пробуксовывали.
На следующем этапе сборки снегоката с мотором своими руками укорачивают приводной трос и штангу триммера.
Делают крепление для редуктора из ножки офисного кресла.
Усиливают лыжи алюминиевыми уголками.
Монтируют руль от велосипеда.

Важно! Получившаяся конструкция достаточно прочная и разборная. Детское средство передвижения легко перевозить даже в небольшом багажнике автомобиля

Детское средство передвижения легко перевозить даже в небольшом багажнике автомобиля

Конструкция и принцип работы

Решив заняться сборкой снегоуборочной машины из бензопилы, вы получаете дополнительный опыт, навыки, а также возможность при минимальных вложениях получить отличный аппарат для уборки снега зимой.

Конструктивно снегоуборщик будет включать в себя несколько основных элементов.

Движущая часть. Это двигатель. Тут можно взять двигатель внутреннего сгорания, работающий на бензине, практически от любой бензопилы. Будь то хоть Дружба, Урал, Husqvarna или Stihl. Главное, чтобы мотор был рабочим, а сама бензопила не требовалась для выполнения прямых обязанностей. Всё же жертвовать бензопилой ради снегоуборщика не всегда стоит.
Ковш. Будет располагаться с фронтальной стороны техники. Для изготовления ковша можно взять листы металла, либо же прочный пластик. Но металл надёжнее и долговечнее.
Шнек. Это модуль для забора снега, который находится в полости ковша. Нужен для забора, измельчения, а также перемещения снега по выпускному жёлобу. Шнек вращается за счёт работы двигателя.
Выпускной жёлоб. Для его изготовления применяют те же материалы, что и для ковша. Необходим для перенаправления снежных масс к отбрасывателю. То есть двигает снег к выходному отверстию.
Ходовая. Это то, за счёт чего снегоуборщик будет перемещаться. Тут можно задействовать обычные колёса, либо гусеницы. Отталкивайтесь от того, что у вас есть в распоряжении;
Рукоятки. Отвечают за управление, а также изменение режимов работы.

Определившись с основными нюансами, можно начинать работу по сборке снегоуборочной машины на основе двигателя внутреннего сгорания от бензопилы.

Снегоходные санки – виды конструкций и принцип их работы

Есть несколько основных видов саней для снегохода, и каждый из них имеет преимущества и недостатки. Сани по своей конструкции весьма универсальны. Они легко крепятся ко всем видам снегоходов. Например к снегоходу Ямаха, Русская механика, Ермак, Викинг 540, Динго 150, БРП и Варяг 550.

Для того, чтобы выбрать подходящий вам тип, нужно учесть несколько факторов:

трассы и маршруты, по которым вам нужно перемещаться, особенности снежного покрова и рельефа местности;
вид перевозимых грузов;
стиль езды.

Волокуши – описание и размеры пластиковых снегоходных саней

Сани-волокуши — самый простой вариант.

Они обладают несколькими достоинствами:

компактность и низкий вес;
простота и скорость погрузки и выгрузки поклажи;
корпус волокуш не обмерзает.

Однако волокуши имеют серьезный недостаток — из-за особенностей конструкции их передняя часть часто повреждается. Стоит этот тип саней недорого, и делать его своими руками нецелесообразно.

Пассажирские

Пассажирские сани можно встретить нечасто. Обычно они представляют собой корпус, изготовленный из пластика или фанеры, установленный на полозья.

В продаже их найти нелегко, однако такие конструкции иногда изготавливают рыболовы-зимники и другие любители отдыха на природе в холодное время года.

Основные недостатки — большие габариты и вес конструкции. Из-за этого пассажирские сани можно прицеплять только к мощным многосильным снегоходам.

Грузовые

Грузовые сани — это самый универсальный и практичный вариант. Они устроены сложнее, чем волокуши, но в то же время намного проще пассажирских. Эти сани отличаются большой грузоподъемностью при малых габаритах.

Благодаря относительно небольшой площади контакта с поверхностью грузовые сани обладают более плавным ходом, чем волокуши — такие конструкции легко скользят на своих полозьях, легко преодолевая препятствия.

Благодаря тому, что их лыжи расположены на большом расстоянии друг от друга, грузовые сани также могут похвастать гораздо большей устойчивостью, чем волокуши.

Стандартные грузовые сани состоят из трех основных элементов:

каркаса;
полозьев;
настила.

Каркас — это основа всей конструкции. К нижней части каркаса с помощью стоек крепятся полозья. Сверху располагается настил, на котором и будут размещаться грузы.

Самодельный культиватор из бензопилы дружба — Металлы, оборудование, инструкции

Дачники, имеющие в своем владении мотоблок, не знают проблем с обработкой земельного участка, проводя ее быстро и эффективно. Но что делать, если участок земли маленький и покупать дорогостоящую сельскохозяйственную технику дорого. Выходом из ситуации станет модернизация бензопилы в самодельную установку для обработки земли.

Этот недорогой и мощный инструмент, при желании модернизируется в мотоблок, который справляется с возложенными на него обязанностями не хуже специализированной техники. Давайте разберемся, как собрать мотоблок из бензопилы и какие инструменты для этого понадобятся.

Мотоблок из бензопилы: своими руками, мотоцикла, самодельный, Дружба, скутера, коммутатор

Рассмотрим, как сделать мотоблок из бензопилы. Бензопила работает во всех положениях благодаря системе подачи топлива, она очень мощная и неприхотливая.

Как сделать мотоблок из бензопилы

Мотоблок отличается от мультикультиватора, из первого может получиться мини-трактор. Если мотокультиваторы подходят только для рыхления почвы, то усовершенствованные мотоблоки заменяют даже транспортные средства при перевозке различного груза (сена, бревен, корма для скота и т.д.).

Рассмотрим, как изготовить мотоблок своими руками из бензопилы. Для этого нужно потратить время на изучение схемы данной техники и приобретение всех необходимых запчастей.

Имея чертежи самодельной рамы, можно собрать очень мощную технику. При сборке агрегата используются запчасти от скутера, автомобилей, бензопилы Дружба, мотоцикла Урал и пр.

При изготовлении понадобятся слесарные навыки, поскольку вся работа производится вручную.

Конструкция самодельного агрегата выглядит примерно так: мотор — промежуточный вал — колесо. Самодельный мотоблок из бензопилы держится на раме, к которой крепят двигатель и редуктор. Бак для горючего устанавливают на кронштейне. Весь упор агрегата приходится на колеса. В задней части механизма устанавливается рабочее орудие.

Как сделать агрегат из скутера

Рассмотрим, как собрать мотоблок из скутера. Для такой сборки используются:

мотор скутера (вполне достаточно 4 л.с.);
предварительно укороченный задний мост от автомобиля Жигули;
редуктор (от комбайна или другой машины).

Вместо редуктора можно установить две цепные звездочки, которые соединяют двигатель с редуктором, а редуктор с мостом. Вариатор от скутера можно установить на двигатель. Аккумулятор устанавливается над редуктором.

Поскольку у двигателя скутера своя выхлопная система и стартер, машина будет нешумная. В передней части мотоблока можно поставить фару, используя коммутатор. Это облегчит работу в темное время суток, особенно если аппарат приспособлен для транспортировки грузов.

Мотоблок из бензопилы Дружба и Урал

Рассмотрим, как собрать мотоблок из бензопилы Дружба. Сборка агрегата из двигателя бензопилы Дружба очень простая. Мотор нетяжелый и компактный, поэтому раму можно собрать из трубы. На нее кроме двигателя крепятся реверсный редуктор и топливный бак. Изогнутая в верхней части труба служит держателем для управления устройством. На ней устанавливается ручка скорости.

Разберемся, как сделать из бензопилы мотоблок своими руками. Пошаговая инструкция:

Создается чертеж. Это очень важный этап создания агрегата, без которого изготовить надежную технику не получится. Четко должны быть отмечены все запчасти с местами крепления и обозначены все размеры.
Создание рамы. Она представляет собой куб, у которого углы равны 32х32 мм. На верхние углы рамы устанавливается мотор, а под ним — топливный бак. Для промежуточного опирания вала спереди устанавливаются вертикальные стойки. А чтобы смонтировать подшипники, понадобятся опоры к продольным углам.

Можно создать самодельный мотоблок из мотоцикла. Это будет более мощный аппарат, для него используется двигатель мотоцикла. Например, подойдет мотор мотоцикла ИЖ.

Поскольку скорость у агрегата невысокая, необходима принудительная система охлаждения.

Как сделать снегоход из бензопилы

Снегоход изготавливается по одной из 2 схем:

одногусеничная (2 лыжи спереди, 1 гусеница сзади);
двухгусеничная (1 лыжа спереди, 2 гусеницы сзади).

Любое снегоходное устройство имеет следующую конструкцию:

Двигатель.
Система питания.
Система впрыска масла.
Трансмиссия.
Ходовая часть.
Рулевое управление.
Корпус.
Электрическое оборудование.

Перед тем как приступить к изготовлению самодельного снегохода из бензопилы и его дальнейшей сборке, необходимо спроектировать чертежи всех рабочих узлов и общего вида транспортного средства. Каждую сборочную единицу лучше начертить по отдельности и вынести размеры.

В процессе разработки учитывают марку бензинового инструмента.

Хорошо подходят такие модели, как Дружба, Урал и Штиль.

Мотопила Дружба отличается простой конструкцией. Недостатком является малая мощность мотора (1 кВт) при большой массе инструмента (12 кг).

Урал имеет вес 11,7 кг и мощность двигателя 3,68 кВт.

способность работать при низких температурах;
высокая экологичность.

Выбор при изготовлении снегохода из бензопилы своими руками можно остановить на марке Штиль. Она характеризуется бесшумностью во время эксплуатации, мощностью в 1,5 кВт, при этом имеет номинальную массу всего 3,9 кг.

Стойки

Начальный этап — изготовление основы рамной конструкции из сварных лонжеронов. Для средней части используют уголки 50х63 мм из закаленной стали, передняя и задняя выполняются из стали S2 с отбортовкой под углом 90°. Во всех элементах должны быть предусмотрены отверстия одинакового диаметра для монтажа с гусеничным колесом и приводным валом. Снизу рамы привариваются кронштейны для опорных катков.

Стойки делают из уголков 30х30 мм и соединяют металлическими поперечинами. В результате должна получиться конструкция в виде небольшого портала. Для места крепления редуктора мотопилы и вала цепной передачи необходима площадка. Выбирают листовую сталь необходимого размера, чаще толщиной 2-3 мм, и сварочным способом прикрепляют к центру правой стороны модуля и порталу.

Сзади портала и одновременно на середине модуля формируют место под сиденье, которое впоследствии изготавливается из досок и ткани или снимается в готовом виде из старой техники, например, мопеда.

К балке, в качестве которой берут стандартную водопроводную трубу радиусом 0,75 мм, устанавливают передний лонжерон и траверсу ведущего моста. С обоих концов приваривают втулки рулевых лыж, по центру — стойку для моторного подрамника. Места крепления опор для прочности и устойчивости конструкции усиливаются металлическими 2-миллиметровыми косынками.

Гусеница

В качестве гусеницы используют механизм от агрегата Буран, укорачивают ленту на 0,75-1 м. Шестерни зубчатой передачи высаживают на поперечные валы, затем укладывается полотно. Зубчатое колесо гусеницы делают из капронового листа размером 15 мм.

Приводной вал

Для изготовления приводного вала берут металлическую трубу диаметром 14 мм, сверху устанавливают фланцы для фиксирования зубьев колес. На концах механизма впрессовывают и приваривают наконечники-цапфы с предусмотренным местом под подшипники.

Двигатель

Двигатель снегохода — самый главный узел, который влияет на работу всей самоходной техники. Поэтому специалисты рекомендуют использовать силовую установку от бензопилы Штиль с мощностью двигателя 1,5-3 кВт. Мотор крепят на устойчивую опору поперечной балки. Редуктор проворачивают на 180°, фиксируют на площадке, также монтируют промежуточный вал 2-ступенчатой передачи. Сверху устанавливают топливный бак.

Звездочки

Приводная звездочка с внутренней шпонкой из Ст20 к валу прикреплена гайкой М12 с пружинной шайбой. Для точной фиксации на наконечнике нарезают резьбу нужного параметра. При этом учитывают, что 1 ступени передачи соответствует большая звездочка с максимальным передаточным числом (на двигателе от «Урала» насчитывают 38 зубьев), 2 ступени — маленькая ведущая звездочка с 10 зубьями.

Цепи — стандартного типа, имеющие шаг около 16 мм.

Тормозная система

Если снегоход рассчитан на езду с небольшой скоростью до 30 км/ч, то тормозную систему можно не предусматривать. Остановка транспорта осуществляется трением в ходовой и трансмиссионной системах.

Рулевое управление

Управление — рулевое на опорно-рулевых лыжах. Опорные рычаги жестко соединяются с сошкой рулевого вала. Руль двуручный, с правой стороны монтируется газовая рукоятка.

Снегоход из бензопилы

Прежде чем приступить к изготовлению снегохода из бензопилы, необходимо выбрать оборудование, которое будет обладать всеми необходимыми характеристиками. Оптимальный вариант для этой цели — бензопила «Дружба», «Урал» и «Штиль» (мощность этих инструментов идеально подходит для создания скоростных снегоходов).

Важно! Двигатель и редуктор – основные детали бензопилы, которые используются в процессе работы. Конструкция снегохода состоит из четырех частей:

Конструкция снегохода состоит из четырех частей:

Сборка самодельного снегохода производится не по какой-то предложенной схеме или стандартному чертежу, а исходя из материалов и инструментов, которые есть в распоряжении мастера.

Инструкция по сборке снегохода из бензопилы

Сборка изделия – достаточно интересная работа. Она состоит из нескольких последовательных этапов, которые должны выполняться аккуратно и ответственно.

Первый этап – это сборка каркасной основы будущего самодельного снегохода. Для работы потребуются стальные уголки (размер – 50 х 36 см) или стальные листы (толщина – не менее 2 мм). Из уголков делают среднюю часть конструкции, а из листов – переднюю и заднюю.

Аккуратно делают два сквозных отверстия под размещение вала гусеничного механизма и направляющих устройств гусеничных колес (натяжные устройства устанавливаются с обеих сторон лонжеронов).

Важно! Переднее устройство специально предназначено для натяжения второй ступени натяжной передачи, оно также помогает в регулировке самой гусеницы

К нижней части лонжеронов аккуратно приваривают специальные кронштейны (их крепят на одинаковом удалении друг от друга), в их открытые пазы и устанавливают опорные катки.
Катки (в резиновых чехлах) располагают на пяти осях, каждый из которых крепят с нижней стороны открытых пазов.
Между каждым из элементов устанавливают специальные втулки из дюралюминия (они изготавливаются из подходящей трубы).

Сами оси кронштейнов крепят при помощи гаек и контргаек (они предназначены для усиления рамы снегохода, удерживают лонжероны на определенном расстоянии друг от друга).
Из трех металлических уголков делают стойки для крепления подготовленного редуктора бензопилы, устанавливают промежуточный вал цепной передачи.
На подготовленный каркас устанавливают сиденье для пользователя (для этих целей используют подходящий ящик или автомобильное кресло), его фиксируют на участке между средней и задней частью конструкции.

На переднем участке каркаса делают отверстие для размещения руля, его делают из трубы с приваренными ручками управления.
В местах крепления стоек снегохода устанавливают металлические косынки (они укрепляют конструкцию, делают ее более прочной и надежной).

Важно! Чтобы будущий самодельный снегоход обладал хорошей проходимостью по заснеженной местности, его оснащают гусеничным механизмом

Из металлической трубы изготавливают вал привода снегохода, в него вставляют специальный круглый фланец для крепления зубчатых колес.
Для создания рулевого управления применяют оборудование из старых мотоциклов или мопедов с трехрычажным управлением.

Готовый снегоход имеет небольшой вес, легко размещается в багажник автомобиля для транспортировки на большие расстояния. Его управление настолько простое и понятное, что даже ребенок с легкостью может ним пользоваться.
