Фехраль: назначение, характеристики, температура плавления

Удельное сопротивление — алюминий

Удельные электрические сопротивления материала проводников обмоток.  

Удельное сопротивление алюминия после запивки в пазы ротора несколько повышается в связи с образованием некоторого количества раковин ( воздушных включений) и с изменением структуры при охлаждении в узких пазах или участках паза. Поэтому в расчетах принимают удельные сопротивления литой алюминиевой обмотки роторов асинхронных двигателей равными 10 ( / 21 5 Ом м при температуре 75 С и 10 — 6 / 20 5 Ом м при температуре 115 С.  

К расчету коэффициента магнитной проводимости пазового рассеяния.  

Удельное сопротивление алюминия после заливки в пазы машины несколько повышается в связи с образованием некоторого количества раковин ( воздушных включений) и изменением структуры при охлаждении в узких пазах.  

Удельные электрические сопротивления материала проводников обмоток.  

Удельное сопротивление алюминия после заливки в пазы ротора несколько повышается в связи с образованием некоторого количества раковин ( воздушных включений) и с изменением структуры при охлаждении в узких пазах или участках паза. Поэтому в расчетах принимают удельные сопротивления литой алюминиевой обмотки роторов асинхронных двигателей равными 10 — / 21 5 Ом — м при температуре 75 С и КН / 20 5 Ом — м при температуре 115 С.  

Удельное сопротивление алюминия выше удельного сопротивления меди, но, так как плотность алюминия равна 2 70, а плотность меди 8 94, проволока из алюминия, длина и масса которой одинаковы с длиной и массой медной проволоки, будет обладать проводимостью, в 2 04 раза большей, чем проволока из меди. Именно этот факт является причиной того, что алюминий применяется в качестве проводов в линиях электропередачи вместо меди.  

В проведен численный анализ температурной зависимости идеального удельного сопротивления алюминия, меди, серебра и никеля в интервале 4 2 — 78 К.  

В отличие от меди отжиг практически не изменяет удельного сопротивления алюминия. Температурный коэффициент сопротивления алюминия а примерно такой же, как у меди.  

Оксидированный алюминиевый провод имеет теплостойкость до 400 С, но удельное сопротивление алюминия в 1, 65 раза больше, чем меди. Кроме того, оксидная изоляция имеет небольшую электрическую прочность ( 150 — 200 в) из-за очень малой толщины оксидного слоя, и повышенную гигроскопичность. Поэтому оксидную изоляцию необходимо пропитывать суспензиями на основе фторопласта-4. Пропитанная оксидная изоляция имеет нагревостойкость 250 — 300 С. Для образования оксидной изоляции медные провода должны быть покрыты тонким слоем алюминия.  

Оксидированный алюминиевый провод имеет теплостойкость до 400 С, но удельное сопротивление алюминия в 1 65 раза больше, чем меди. Кроме того, оксидная изоляция обладает небольшой электрической прочностью ( 150 — 200 в), из-за очень малой толщины оксидного слоя, и повышенной гигроскопичностью. Поэтому оксидную изоляцию необходимо пропитывать суспензиями на основе фторопласта-4.  

У короткозамкнутых двигателей роторная обмотка не изолируется от сердечника, так как благодаря значительной разнице между удельными сопротивлениями алюминия и стали индуктированные токи, возникающие в обмотке, в основном замыкаются по ее стержням и кольцам.  

Уэк — экономическая плотность тока, А / мм2; sincp — коэффициент мощнос / и нагрузки до компенсации; р — удельное сопротивление алюминия, Ом — м2 / км; / — протяженность линии, км; k APM HOM / SHOM — относительные потери в меди трансформатора при его номинальной нагрузке; ( Зт — коэффициент загрузки трансформатора.  

Нанесение оксидной изоляции на алюминиевые проволоки.  

Из оксидированного алюминия изготовляются катушки, обладающие способностью работать при высокой рабочей температуре; возможность нагрузки провода током большой плотности вместе с малой толщиной оксидной изоляции позволяет значительно компенсировать увеличение удельного сопротивления алюминия по сравнению с медью ( см. стр. В ряде случаев большие преимущества ( возможность автоматизации производства, улучшение условий охлаждения) дает изготовление обмоток не из круглых проводов, а из широкой алюминиевой ленты, анодируемой и затем наматываемой на сердечник.  

Проволока фехраль Х23Ю5Т

Самой востребованной среди проката данного сплава является проволока фехраль Х23Ю5Т. Она обладаем высоким показателем жаропрочности и жаростойкости. За счет этих характеристик, проволока Х23Ю5Т считается намного качественней и востребование, чем аналогичный прокат марок Х15Ю5, Х27Ю5Т и Х23Ю5. Поскольку цена на фехраль одинаковая, то производство последних практически остановлено.

Проволока фехраль Х23Ю5Т может производиться несколькими способами: прессование, прокатка или волочение.

В состав фехраля марки Х23Ю5Т входит: железо, 22-24% хрома, 5-6% алюминия, около 0,6% никеля.

Отличается данный сплав следующими свойствами:

  • высоким омическим сопротивлением;
  • малым температурным коэффициентом электросопротивления;
  • высокими антикоррозийными свойствами;
  • высокой жаростойкостью.

Значение максимальной рабочей температуры напрямую зависит от диаметра проволоки фехраль Х23Ю5Т – чем он больше, тем она выше.

Область применения фехраля – производство электронагревательных элементов для печей промышленного назначения, бытовых приборов, элементов омического сопротивления и другое. Продается проволока фехраль Х23Ю5Т кратно бухте или катушке.

Основные плюсы и минусы нихрома

Расскажем про плюсы изделий, которые были сделаны на основании нихрома. Они схожи с фехралем, однако есть определенные отличия.

  • Способен хорошо применяться в высоконагревательных средах.
  • Благодаря составу элементов, продукция спокойно выдержит несколько циклов процедуры нагревания.
  • Очень высокая пластичность дает возможность применять материал без дополнительного нагревания.
  • Максимальное значение сопротивления к электрике – 1,1 Ом?мм?/м.
  • Структура элемента имеет элементы, которые мало склонны к окислительным процессам.
  • Температура работы равняется 1100 °C. Если же главный элемент железо, то значение уменьшается до 800 °C.
  • Потому как в составе содержится очень мало железа или оно как таковой отсутствует, то функция магнитности практически нулевая.
  • Большой прочностный запас позволяет нихрому держать воздействие кислотно-агрессивной среды.

Основной минус основы в том, что она элитная в изготовлении. Есть довольно недорогие варианты, к примеру, фехраль.

Лазерный дальномер — рулетка, линейка для работы в помещениях и на местности

Также изделие обладает большой плотностью (8500 кг/м3), что проявляется на его тепловыводимости. Если сравнивать с фехралевым комплектом, оно намного ниже.

Проведем сравнительный анализ 2-ух основ

Свойства и марки вольфрама

Вольфрам имеет свои механические и физические свойства, а также несколько разновидностей марок.

К физическим свойствам относят:

  • Коэффициент термического линейного расширения — 4,32*10 (-6) м/мК.
  • Сопротивление электрическое — 5,5 мкОм*см.
  • Теплопроводность — 129 Вт/(м*К).
  • Теплоёмкость удельная — 0,147 Дж/(г*К).
  • Температура кипения — 5900 градусов.
  • Температура плавления — 3380 градусов.
  • Плотность — 19,3 г/см3.
  • Атомный диаметр — 0,274 нм.
  • Атомная масса — 183,84 г/моль.
  • Атомный номер — 74.

Механические свойства:

  • Относительное удлинение — 0%.
  • Временное сопротивление — 800−1100 МПа.
  • Коэффициент Пуассона 0,29.
  • Модуль сдвига — 151,0 ГПа.
  • Модуль упругости — 415,0 ГПа.

Отличается этот металл маленькой скоростью испарения даже при 2 тыс. градусов и очень большой точкой кипения — 5900 градусов. Свойствами, которые ограничивают область использования этого материала, являются малое сопротивление окислению, высокая склонность к ломкости и высокая плотность. На вид он напоминает сталь. Используется для того, чтобы изготавливать сплавы высокой прочности. Обработать его можно только после нагревания. Температура нагрева зависит от того, какой именно метод обработки вы собираетесь проводить.

Вольфрам имеет такие марки:

  1. МВ — сплав вольфрама и молибдена. Повышается прочность молибдена при сохранении пластичности после обжига.
  2. ВРН — вольфрам без присадки. В нём допустимо повышенное содержание примесей.
  3. ВР — сплав рения и вольфрама.
  4. ВЛ, ВИ, ВТ — вольфрам с присадкой окиси лантана, иттрия и тория соответственно. Повышают эмиссионные свойства вольфрама.
  5. ВМ — вольфрам с ториевой и кремнещелочной присадками. Повышает температуру рекристаллизации и прочность при высоких температурах.
  6. ВА — вольфрам с алюминиевой и кремнещелочной присадками. Увеличивает температуру первичной рекристаллизации, формоустойчивость при больших температурах, а также прочность после отжига.
  7. ВЧ — чистый без присадок.

Где можно взять нихромовую проволоку

Существует несколько вариантов, как и где можно приобрести изделие из нихрома.

На сегодняшний день практически в каждом населенном пункте существует справочная по товарам и услугам. Обратившись к ней, можно получить от оператора информацию, какая организация торгует нихромом и ее контактные телефоны. Такую информацию можно узнать и в Интернете. Однако в этой ситуации шансы приобрести нормальный товар практически равен нулю, потому что если кто и возьмется доставить материал, то это будет всего лишь полтора-два метра. Организации в основном специализируются на оптовых продажах. Но уточнить все-таки стоит.

Если такое изделие продается в другом городе, то можно воспользоваться услугой «товары−почтой». Однако этот вариант предусматривает доплату за пересылку. Можно проволоку приобрести в специализированных магазинах. Это могут быть «Радиодетали», «Умелые руки» и другие подобные павильоны. Продавцы таких частных магазинов, торгующие различными запчастями, друг друга знают очень хорошо. Поэтому, если у такого «частника» в наличии нет нихромовой проволоки, он может подсказать, где ее приобрести. Между прочим, найти ее можно в обыкновенном хозяйственном магазине. Спирали для электрических плит изготовлены из нихрома.

Ни один населенный пункт не может обойтись без наличия базара, где можно приобрести все что угодно. Самое главное – это тщательно обойти весь рынок и даже можно поспрашивать продавцов. Можно и наткнуться на такое изделие из нихрома.

Чтобы найти такую проволоку, следует где-нибудь отыскать старый прибор, например, лабораторный реостат. Сам по себе он не представляет никакой ценности, однако на нем намотано небольшое количество нихрома.

Нихромовая проволока является высококачественным пластичным изделием благодаря своим замечательным техническим характеристикам. Купить или достать ее любым другим способом хоть и трудно, но возможно. Нужно лишь проявить инициативу и попробовать все вышеуказанные способы.

Наша страна никогда не испытывала недостатка в «народных умельцах». Сообразительность и изобретательность всегда являлись отличительными чертами русского человека. Один из вопросов, которые волнуют многих современных «Кулибиных» – где взять необходимое количество нихромовой проволоки? Но сначала разберемся, чем же она так привлекает отечественных «самоделкиных»?

Что это за материал? По сути, это особый сплав с повышенной концентрацией таких химических элементов, как никель и хром (отсюда и название проволоки). Она может иметь сечение самой различной конфигурации (круг, трапеция, квадрат, овал) и диаметра (от долей «мм» до нескольких «см»).

Почему «нихром» так ценится?

Во-первых
, он не ржавеет, а коррозия, как известно – «больное место» большинства металлов и сплавов.

Во-вторых
, проволока из этого материала характеризуется повышенным сопротивлением электрическому току. Следовательно, чтобы получить одинаковое количество выделяемого тепла при включении в эл/цепь, «нихрома» (в погонных метрах) понадобится в несколько раз меньше, чем, скажем, стали. Отсюда и уменьшение веса прибора (приспособления), и возможность миниатюризации конструкции (уменьшения габаритов).

В-третьих
, нихромовая проволока не изменяет своих свойств, не деформируется, не «горит» при высоких температурах.

В-четвертых
, она эластична, и ей можно придать любую форму.

Где применяется такая проволока? Честно говоря, всего и не перечислить, особенно если вести речь о производстве. Поэтому в качестве примера отметим только несколько вариантов ее использования в быту:

  • станки для разрезания пенопластов;
  • приспособления для выжигания по древесине;
  • системы обогрева стекол «авто» и зеркал заднего обзора;
  • простейшие бытовые обогреватели, более известные как «козлы»;
  • печи для обжига (при самостоятельном изготовлении керамики);
  • для разогрева некоторых видов металлов (в домашних кузнях);
  • самодельные .

Где взять?

Вот мы и подошли к этому риторическому вопросу. Рассмотрим все возможные варианты.

Купить
. Здесь также свои варианты.

Кстати, приобрести такую проволоку можно и в обычном хозяйственном магазине. Спирали для эл/плит делаются из того же «нихрома».

На базаре. В каждом населенном пункте есть места, где народ продает все, что угодно. Такие «точки» называются по-разному – «барахолка», «развал», «блошиный рынок». Нужно только не пожалеть времени и походить, посмотреть, поспрашивать. Все зависит от того, в каком объеме нужен «нихром». Наверное, это самый перспективный путь поиска, тем более, если материала нужно немного.

Вывод

Купить или достать иным способом нихромовую проволоку можно. Необходимо лишь проявить инициативу и испробовать все указанные выше способы.

Особенности гальванизации с различными металлами дома

Ниже приведены нюансы, которые следует учитывать при воспроизведении отдельных технологий.

Никелирование металлических изделий

Для этого процесса применяют повышение температуры (от +24°C до +26°C) и гальванического тока до 1,2 А на дм кв., по сравнению с представленным выше серебрением. Тщательно контролируют водородный показатель. Рекомендованный диапазон pH – от 3 до 6. Прочный слой успеет образоваться за 30-40 мин.

Покрытие медью без погружения

Изделие из стали закрепляют в держателе, подключают к источнику постоянного тока (минус). Кисточку, сделанную из многожильного медного провода, обмакивают в электролит. Этот инструмент подключают к плюсу. Им водят по обрабатываемой части поверхности.

Электрохимическое цинкование

Электролит создают из следующих ингредиентов:

  • дистиллированная вода – 2 литра;
  • сернокислый аммоний – 100 г.;
  • сернокислый цинк – 400 г.;
  • натрий уксусный – 30 г.

Обработка длительностью 30-40 минут создаст прочный слой, хорошо защищающий детали от коррозии. Этот способ дешевле, чем применение аналогичных деталей из нержавеющей стали.

Хромирование изделий из металла

Для надежности этот слой закрепляют на технологической подложке из никеля. Такое решение не образует гальваническую пару. Повышением температуры увеличивают блеск декоративного покрытия. Прочные покрытия получают при плотности тока более 90 А на дм кв., что сложно обеспечить в домашних условиях.

Особенности производства

Технология холодной обработки неприменима к сплаву ввиду его хрупкости. Нить вытягивается при помощи энергоемких технологий, что отражается на итоговой стоимости металлопроката. Чаще всего проволока из фехраля производится методом прессования или волочения. Отгрузка материала осуществляется в катушках либо бухтах.

Современная промышленность испытывает значительную потребность в проволоке, изготовленной из фехраля. Продукция обладает доступной стоимостью, неплохими потребительскими свойствами и отличными техническими характеристиками. Фехраль в проволоке медленно, но верно вытесняет с рынка нихром. Сплавы обладают практически идентичными свойствами, однако стоимость фехраля во многом обуславливается добавлением в его состав алюминия, а не дорогостоящего никеля, и диаметром производимого металлопроката.

Сравнительный анализ нихрома и фехраля

Физические особенности

Общей характеристикой фехраля и нихрома есть их высокие показатели удельного сопротивления. Номинальное удельное сопротивление нихрома напрямую зависит от диаметра нагревателя, а у фехраля оно определяется только лишь маркировкой. Температура, при которой плавится нихром, должна составлять более 1400°C, а фехраля – 1500°C. Удельная масса нихрома достигает более 8,40 г/см3, фехраль имеет меньшую массу – 7,21-7,28 г/см3.

Прочность фехраля и нихрома без нагрева

Нихром обладает пластичностью в комнатных условиях не меньше 20% относительно удлинению либо поперечному сужению проволоки. Фехраль маркой Х15Ю5 имеет пластичность около 16%, а маркировке Х23Ю5Т характерно 10%, что говорит о более низкой прочности, чем у нихрома. Временное сопротивление разрыву по средним показателям также выше у нихрома.

А вот по твердости выигрывает фехраль, но это способствует его ломкости. Ведь чем больше в составе хрома, тем выше ломкость материала. Поэтому навивать фехралевую проволоку можно лишь после ее нагрева до 300 градусов. А чтобы навить нихром, прогрев не нужен, он отлично собирается в катушку и при комнатной температуре.

Прочность при максимальных температурах на воздухе

Фехраль пригоден для высокотемпературных нагрузок и способен функционировать длительное время. Нихром выделяется абсолютно противоположными свойствами, он легко переносит частые включения и выключения, и незаменим в часто прерываемых рабочих циклах. А вот при сильном нагреве на протяжении длительного времени нихромовый нагреватель быстро выйдет из строя.

Стойкость к окислению нихрома и фехраля

Высокая концентрация никелевого состава не позволяет нихрому интенсивно окисляться. За время нагревания на поверхности нихромового элемента появляется тоненькая защищающая пленка окиси хрома, что понижает стойкость сплава в агрессивных условиях. Нихром быстрее окисляется в электропечах с повышением кислородного давления. Фехраль из-за большего количества железа и наличия алюминия имеет более высокую окисляемость с быстрым образованием плотной защитной пленки оксидного происхождения. Поэтому эксплуатация тонких проволок и лент затруднена, но фехраль имеет устойчивость к глинозёмной керамике в серосодержащих и углеродных печах.

Сферы применения фехраля и нихрома

Нихром зачастую используют для нагревательных приборов входящих в состав электрических печей обжига и сушек промышленных и лабораторных назначений, электрических плит, нагревающих воздух систем и т. д. Нихром выполняет функцию элемента нагрева в производстве реостатов. Фехраль используют для нагревателей с высокой термической выработкой.

Форма изготовления нихрома и фехраля (полуфабрикаты)

Изготавливают фехралевый и нихромовый сплавы по ГОСТу на данную категорию продукции. В основном готовые изделия имеют вид нити намотанной на катушку и проволоки собранную в бухту. Также существуют и полуфабрикаты в виде ленты и прутка.

Цены на фехраль и нихром

Рассмотренные нами проволочные нагревательные элементы имеют значительные различия в цене, нихром в три раза дороже фехраля. Причиной этому является разная рыночная оценка на элементы входящие в состав сплавов. Например, железо, входящее в состав фехраля стоит дешевле никеля для нихрома.

Выбирая необходимый сплав важно брать во внимание не только цены на материалы, но и учитывать максимальные показатели температурной нагрузки, период беспрерывной эксплуатации, и условия окружающей среды. Ведь в итоге неправильно выбранный нагревательный элемент может быстро износиться, и издержки превзойдут стоимость производимой продукции. Поэтому выбирая сплав, ориентируйтесь не на его стоимость, а на свойства сплавов, которые необходимы для решения задач в имеющихся условиях

Поэтому выбирая сплав, ориентируйтесь не на его стоимость, а на свойства сплавов, которые необходимы для решения задач в имеющихся условиях

Поэтому выбирая сплав, ориентируйтесь не на его стоимость, а на свойства сплавов, которые необходимы для решения задач в имеющихся условиях

Также, чтобы не обмануться лучше обращайтесь к поставщику, который существует на рынке не менее пяти лет. Соблюдение таких критериев позволит подобрать максимально качественный и подходящий элемент.

Поэтому выбирая сплав, ориентируйтесь не на его стоимость, а на свойства сплавов, которые необходимы для решения задач в имеющихся условиях. Также, чтобы не обмануться лучше обращайтесь к поставщику, который существует на рынке не менее пяти лет. Соблюдение таких критериев позволит подобрать максимально качественный и подходящий элемент.

Чем отличаются нихром и фехраль?

Рассмотрим параметры каждого сплава и опередим, что же лучше – фехраль или нихром.

  1. Фехраль имеет удельным сопротивлением: 1,3 Ом×мм²/м против 1,1 Ом×мм²/м. Это означает, что он гораздо более устойчив к электричеству по сравнению с нихромом.
  2. Удельная плотность нихромового состава принимает более высокое значение по сравнению с фехралевыми элементами: 8500 кг/м3 против 7300 кг/м³. Соответственно, фехраль гораздо более эффективен в производстве.
  3. Соединения с высокой концентрацией нихрома гораздо более пластичны. Это позволяет использовать его для создания гибких и эластичных изделий в нагревательных элементах;
  4. Сопротивление высоким температурам у фехралевого элемента выше, а значит для промышленного производства он более востребован.
  5. Нихромовая основа способен выдержать циклический процесс нагревания, в то время как фехраль разрушается после первых запусков.
  6. Наличие железа и алюминия в структуре фехраля, делает его слабоустойчивым к окислительным процессам. Альтернатива обладает повышенной стойкостью.
  7. Стоимость изготовления фехраля в несколько раз ниже, чем нихрома. Это объясняется тем фактом, что первый компонент содержит алюминий, стоимость которого значительно ниже никеля. Таким образом, многие промышленные предприятия переходят на использование фехраля в конечных продуктах.

Используя вышесказанную информацию, становится понятным, почему фехралевые основы постепенно вытесняет нихромовые основы.

В статье было приведено описание сплава фехраль, который используется в нагревательных домашних приборах, а также на промышленном производстве. Рассказано о его достоинствах и недостатках, области применения и особенности материала.

Также был проведен сравнительный анализ между нихромом и фехралем. Перечислены сильные и слабые стороны каждого.

Стоимость

На современном рынке фехраль дешевле нихрома как минимум в 3-5 раз из расчета цены за килограмм полуфабриката. Это объясняется тем, что стоимость никеля, который является базовым элементом нихрома, на порядок превосходит стоимость железа – основу фехраля. Между тем, делая ставку на более дешевый сплав, многие не учитывают условия его работы в комплексе: максимальную температуру нагревательного элемента, время беспрерывной работы, количество включений-выключений и т.п. В результате, купленный в целях экономии дешевый нагреватель быстро изнашивается, его приходится многократно менять, а, в конце концов, суммарные издержки превосходят стоимость дорогостоящего изделия. Специалисты рекомендуют при выборе сплава, в первую очередь, ориентироваться не на цену, а на его физические и химические характеристики, максимально отвечающие тем или иным задачам. Это позволит оптимизировать выбор материала нагревателя и получить не сиюминутную, а настоящую выгоду в процессе его эксплуатации.

телефоны: 8 (800) 200-52-75 (495) 366-00-24 (495) 504-95-54 (495) 642-41-95

Источник

Тонкие плёнки

Сопротивление тонких плоских плёнок (когда её толщина много меньше расстояния между контактами) принято называть «удельным сопротивлением на квадрат», RSq.{\displaystyle R_{\mathrm {Sq} }.} Этот параметр удобен тем, что сопротивление квадратного куска проводящей плёнки не зависит от размеров этого квадрата, при приложении напряжения по противоположным сторонам квадрата. При этом сопротивление куска плёнки, если он имеет форму прямоугольника, не зависит от его линейных размеров, а только от отношения длины (измеренной вдоль линий тока) к его ширине L/W : RSq=RWL,{\displaystyle R_{\mathrm {Sq} }=RW/L,} гдеR — измеренное сопротивление. В общем случае, если форма образца отличается от прямоугольной, и поле в плёнке неоднородное, используют метод ван дер Пау.

Выбор нагревателя оптимальной формы

Срок эксплуатации нагревателя зависит от факторов его окисления и угара, которые напрямую завися от его температуры. Чем выше удельная мощность тем быстрее поверхность нагревателя окислится и прогорит. При проектировании электропечей конструктивно задаются удельной мощностью в пределах 3-6 Вт на см2 поверхности нагревателя.

Оптимальным, с точки зрения эксплуатационного расхода материала, являются следующие соотношения.

Рекомендуемые соотношения диаметра (ширины) и шага нагревателя.

Таблица 6 Предпочтительные размеры нагревателя.
Форма нагревателяЭскиз нагревателяРекомендуемый диапазон соотношений диаметра (сечения) и шага
Спираль проволока t/d=1,4÷2,6
Зигзаг проволока e/d=2,5÷4,5
Зигзаг лента t/B=3,2÷4,8 e/B=1,4÷2,6

Если предположить что некий идеальный нагреватель имеет форму в виде двух сплошных бесконечных прямых, тепловые потери которого равны нулю, теплоизоляция на него не влияет, то его допустимую мощность можно выразить как Wид. Нагреватель, установленный в печи, будет иметь ряд ограничений и отличаться от идеального (Wид) на величину поправочных (ограничивающих) коэффициентов, которые напрямую влияют на его жизнестойкость и зависят от формы и размещения.

W= Wид*αэф*αг*αс*αр          (1)

Для определения наиболее приближенной формы и варианта размещения (крепления) нагревателя рассчитаем различные показатели.

      Где: W – реальный нагреватель,
      Wид: – идеальный нагреватель. (на который не влияют ограничения конструкции печи).
      αэф- коэффициент эффективности излучения нагревателя (способность излучать, направлять тепло).
      αс – коэффициент, учитывающий величину приведенного излучения нагреваемого изделия.
      αр – коэффициент учитывающий влияние размеров садки. В нашем сравнении αс и αр одинаковые для обоих нагревателей, поэтому из расчетов их исключаем.
      αэф- коэффициент эффективности излучения нагревателя (способность излучать, направлять тепло).
Таблица 7. Коэффициент излучения нагревателя αэф.
Форма нагревателяαэфМинимальные относительные межвитковые расстояния (t/d, e/d,)
Проволочный зигзаг 0,682,75
Ленточный зигзаг 0,40,9
Проволочная спираль висит на керамической трубке 0,322,0

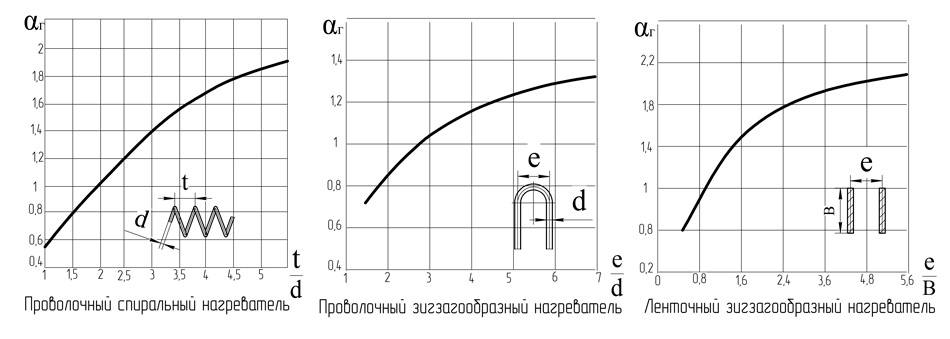

Графики значения коэффициента шага нагревателя αг для различных вариантов нагревателей.

Коэффициент αг определим для минимально допустимого межвиткового расстояния (рекомендуемого в табл. 7) по соответствующему графику.

Таблица 8 Значение коэффициента αг для минимально рекомендуемого соотношения
Форма нагревателя и вариант крепления Значение коэффициента αг
Спираль на керамической трубке, при отношении шага к диаметру: t/d= 2,01,05
Проволочный зигзагобразный нагреватель на крючке при отношении шага к диаметру: e/d= 2,751,0
Ленточный зигзагобразный нагреватель на крючке при отношении шага к ширине ленты: e/в= 0,9 0,95

Вариант проволочной спирали на полочке не рассматриваем из за самого низкого коэффициента излучения и соответственно редко применяемой схемы размещения нагревателя.

Если в качестве примера возьмем за образец допустимую удельную мощность идеального нагревателя с величиной, Wид=10Вт/см2. По формуле (1) рассчитаем допустимую удельную мощность различных схем нагревателей.

Таблица 9 Расчет допустимой удельной мощности
Вариант нагревателя и его типЗначение допустимой удельной мощности W, Вт/См2
Нагреватель из проволоки в виде спирали на керамической трубкеW= 10*0,32*1,05=3,36
Нагреватель из проволоки в виде проволочного зигзагаW= 10*0,68*1,0=6,8
Нагреватель из ленты в виде зигзага W= 10*0,4*0,95=3,8

Удельную допустимую мощность нагревателя, в виде проволочного зигзага, можно устанавливать практически в два раза больше чем для вариантов нагревателей в виде спирали или ленточного зигзага.

ВЫВОД

Наиболее приближенной формой нагревателя к максимально допустимому по удельной мощности нагревателя является проволочный зигзаг. Самым эффективным материалом для нагревателей, в диапазоне температур до 1050°С, являются сплав нихром и фехраль в равных значениях, для температур выше 1050°С фехраль являются более предпочтительными.

Газовые среды

Желательно, чтобы используемые газовые среды не имели соединений серы, поскольку взаимодействие серы и никеля приводит к образованию легкоплавкой эвтектики, которая проникает вглубь по границам зерен и вызывает хрупкость металла. Пайка жаропрочных сплавов на никелевой основе в газовых восстановительных средах требует тщательной очистки от остатка кислорода при помощи дунитового или платинового катализатора и дополнительной осушки до точки росы (-70°С). При пайке таких сплавов в вакууме или в нейтральных газовых средах — их следует тщательно осушать при помощи перекиси бария, фосфорного ангидрида или цеолита. Перед пайкой фехраль часто покрывают слоем меди или никеля толщиной 15 мкм. Это облегчает смачивание поверхностей припоем в нейтральных средах и вакууме без использования флюса.
