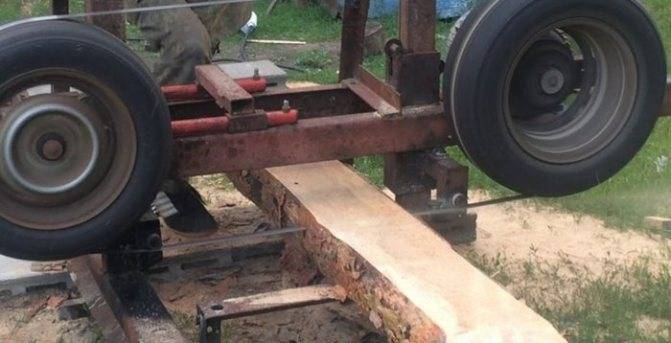

Ленточная пилорама своими руками

Как изготовить

Рассмотрим более детально, как самостоятельно изготовить пилораму из обычной бензопилы на примере стационарной конструкции.

Что потребуется

Для работы потребуются следующие материалы:

  • Бензопила.
  • Сварочный аппарат.
  • Металлические трубы квадратного сечения.

Процесс изготовления

Для изготовления устройства придется выполнить следующие действия:

  • Собрать основание будущей пилорамы из труб и уголков. Сразу монтировать конструкцию не нужно. Сначала надо сложить ее и проверить, насколько ровно соединены все элементы. Делают это при помощи уровня. Только после этого трубы соединяют между собой при помощи сварки.
  • Когда прямоугольник основания собран, для большей прочности конструкции его необходимо укрепить как минимум двумя стяжками. Изготовить их можно из тех же металлических труб. Стяжки крепят поперечно на равном удалении друг от друга. Лучший вариант крепления – болтовое.
  • Затем поверх труб, из которых собрано основание конструкции, наваривают более тонкие трубы или металлопрофиль. Они будут служить направляющими для распиливаемых бревен и не позволят им свалиться с пилорамы. Также приваривают поперечные направляющие. В идеале они должны вращаться – это обеспечит более плавное движение бревна и минимизирует усилия, которые необходимо прикладывать во время работы устройства.
  • После того, как основание полностью готово, его устанавливают на стойки. Лучше всего на их роль подойдут стальные угольники. Их приваривают в углах основания. Для большей прочности конструкции между стойками можно приварить раскосы.
  • После собирают тележку для режущей части. Она представляет собой прямоугольник из металлических труб, опирающийся на две продольные стальные полосы. Между этими полосами и стенками прямоугольника устанавливают по два откоса, чтобы конструкция была устойчивой. Под полосами размещают ролики, которые будут обеспечивать перемещение режущей части по основанию. Затем к одной из полос приваривают еще одну трубу, соединив ее сверху с прямоугольником. Это – место крепления для пилы.
  • Когда тележка готова, закрепляют пилу. Сделать это можно самыми разными способами. Самый распространенный способ – фиксация корпуса пилы с помощью струбцин или металлических стяжек. Он достаточно надежен и не причиняет необратимых повреждений устройству. При необходимости к тележке доваривают дополнительные поперечные планки из тех же труб, из которых были изготовлены остальные части конструкции.

Порядок изготовления самодельной ленточной пилорамы

Есть определенные рекомендации, касающиеся вопроса того, как сделать ленточную пилораму своими руками. К ним можно отнести следующее:

Важно правильно подобрать место установки оборудования. Если в качестве движущего элемента используется электродвигатель, то рекомендуется исключить вероятность повышения влажности окружающей среды для предотвращения возникновения короткого замыкания

Для удобства обработки бревен площадь мастерской или навеса должна составлять не менее 18 квадратных метров.
Работ ленточной пилорамы связана с осуществлением ручной подачи бревна, вес которого достаточно большой. Именно поэтому работу по созданию рассматриваемой конструкции начинают с изготовления рамы. Она должна быть устойчивой, имеет удлиненную форму. Одна часть станка рассчитана на размещение основных элементов конструкции, вторая для подачи заготовки. Удлиненная часть, где располагается бревно до обработки, имеет рельсы, которые помогают передвигать заготовку. При изготовлении используется профиль площадью поперечного сечения не менее 5-ти сантиметров
Особое внимание уделяется на ровность и горизонтально направляющих.
Самоделка проводит распиливание заготовки в горизонтальной плоскости. Именно поэтому следует рассмотреть то, как будет изменяться высота размещения пилы
Могут использоваться различные механизмы.
В нашем случае используется электродвигатель для передачи вращения основным элементам конструкции. При выборе электродвигателя учитывается то, от какого напряжения он должен питаться (220 или 380 Вольт), какова необходима мощность, а также размещение основных элементов крепления. Рекомендуется выбирать двигатель, который питается от сети 220 Вольт и имеет мощность не менее 2 кВт. От мощность электродвигателя зависит то, насколько будет производительным созданный станок. Если неправильно подобрать электродвигатель, то он будет перегреваться во время работы.

Крепление электродвигателя должно проходит с противоположной стороны от места подачи заготовок. При этом важно обратить внимание на прочность крепления – при работе на электродвигатель будет оказываться большое воздействие. В большинстве случае размещают электрический двигатель под рамой, создавая защитный кожух (от воды и механического воздействия).
Следующим важным моментом можно назвать тип используемого привода для передачи вращения. На протяжении многих лет прямую установку, когда выходной вал электродвигателя имеет жесткое соединение с режущим элементом ленточной пилорамы, не используют. Причина заключается в том, что нагрузка на электродвигатель будет меняться в большом диапазоне, и предохраняющего механизма от остановки пилы нет. Поэтому используемый привод представлен сочетанием шкивов и ремня. Если нагрузка большая, то ремень будет проскальзывать. Путем изменения диаметров шкива можно уменьшить или увеличить скорость вращения режущего элемента станка. Однако мощность от этого остается неизменной (применения ременной передачи определяет потерю несколько процентов КПД). Кроме вышеприведенных моментов следует учитывать то, что со временем ремень изнашивается, движение шкивов приводит к появлению звука.
Важным элементом конструкции можно назвать ролики, на которых крепится режущее полотно. Один из роликов ведущий, второй натяжной. Отметим тот момент, что самодельные варианты исполнения зачастую создаются при использовании обычных колес вместо роликов. При создании этого элемента конструкции следует учитывать то, что лента должна иметь хорошее натяжения, для чего один из роликов подпружинивают. При создании конструкции следует уделять внимание прочности крепления всех элементов, так как во время пиления может возникать сильная поперечная нагрузка на полотно – при допущении ошибки оно может слететь.

Вышеприведенные моменты указывают на основные моменты по производству самодельной пилорамы. Сделать ленточную пилораму можно самостоятельно при минимальный затратах. Ведь нужно купить или найти только двигатель, шкивы и ролики, найти металлопрофиль для рамы и полотно для пиления. Надежность конструкции зависит от технического состояния всех узлов и качества их соединения. Поэтому перед использованием пилорамы следует тщательно ее проверить.

Сравнение самодельного и покупного вариантов

Какие же ленточные пилорамы лучше: самодельные или заводские? Всё зависит от ваших целей. Если объёмы ваших работ невелики, то более рационально один раз «засучить рукава» и собрать станок самостоятельно.

Но, вот если досок и бруса нужно много или вы вовсе решили заниматься их производством профессионально, тогда следует уже направиться в магазин.

Для того чтобы моя рекомендация не была голословной я приведу вам минусы обоих вариантов.

Минусы собственноручной сборки

  • Сложность выполнения регулировки, которую к тому же придётся осуществлять регулярно. Без заводского оборудования тяжело изготовить такие системы крепления, которые не будут разбалтываться в процессе эксплуатации станка;
  • Значительная ширина пропила, которая приводит к большому количеству отходов. На роспуске одного бревна вы этого и не заметите, но вот на нескольких десятках потери будут ощутимы;
  • Относительно невысокая производительность. Темпа промышленной модели «самоделка» попросту не выдержит.

Минус заводского оборудования

Тут он один, и о нём вы прекрасно могли уже догадаться из вышеописанных моделей. Это высокая цена. Оправдает она себя только лишь при выполнении больших объёмов работ.

Заводская модель должна работать и работать, чтобы окупить потраченные на неё деньги

Как работает пилорама?

Принцип работы ленточной пилорамы очень легко объяснить на примере катушек с нитками.

Вся конструкция напоминает вращение двух катушек, между которыми натянута нить. Эта нить и играет роль пилы, а расстояние между катушками является предельным размером бревна.

Что позволяет делать ленточная пилорама:

  1. Подготавливать бревна, то есть подгонять их под один размер и форму;
  2. Распиливать бревна по заданной схеме после настройки оборудования;
  3. После распиловки остаются небольшие дефекты, которые нельзя устранить, применяя самодельные пилорамы, поэтому дальнейшая обработка дерева происходит вручную.

Ленточная пилорама работает следующим образом: бревно закрепляется на платформе и остается неподвижным, мобильная тележка начинает свое движение и распиливает дерево, пила находится в горизонтальном положении.

Чтобы в конечном итоге получилась доска нужного размера, необходимо изначально задать параметры оператором. В качестве пилы выступает пильная лента, которая должна быть хорошо натянута.

Как работает самодельная пилорама, см. на видео.

Видео:

Перед работой необходимо подготовить оборудование: для этого точат пилу, разводят зубья.

Как сделать ленточную пилораму и что для этого требуется

Рельсовые направляющие делаются из швеллера или балки с выдержанной геометрией или заводских рельсов с узкоколейки.

Ролики вытачиваются на токарном станке и закаливаются. В роликах лучше применить подшипники качения.

Рама, место для заготовок и пильная каретка производятся из толстостенных профилей прямоугольного и квадратного сечения для обеспечения необходимой прочности при изменении нагрузок.

Механизм, регулирующий высоту рабочей каретки, изготавливают из металлических квадратных профилей с ползунами и двумя болтами с гайками. Детали используют со старых токарных станков или вытачивают новые.

Колеса, полотно ленты и валы с подшипниками качения можно взять от списанных комбайнов или другой сельхозтехники. Размер сечения направляющей должен быть порядка 500 мм во избежание механических напряжений конструкции и повреждений у основания зубьев пильного полотна.

Затраты на изготовление пилорамы в домашних условиях могут составить несколько десятков тысяч рублей. Желательно собирать лесопилку, имея чертежи.

Самодельная ленточная пилорама своими руками собирается с использованием следующих инструментов:

  • углошлифовальная машина;
  • бытовой сварочный аппарат;
  • вертикально-сверлильный станок;
  • дрель;
  • буры по бетону;
  • сверла;
  • слесарные струбцины;
  • ключи торцовые и рожковые;
  • плоскогубцы;
  • метизы и крепеж;
  • лазерный уровень.

Оптимальная площадка для сооружения пилорамы — 3х6 м, при условии длины продукции до 6 м. Размещать установку желательно в помещении или соорудить потом навес из подручных средств для возможности работы в любую погоду. Главное, чтобы площадка делалась добросовестно.

Особенности будущей модели

Ленточная пилорама своими руками — вариант получения того агрегата, который со временем может быть модифицирован. Например, если хозяин конструкции изначально изготавливал ее для роспуска бревен, а потом решил, что неплохо было бы на ней производить еще и брус.

Эту лесопилку собирают модульным способом. Если навыки таких работ отсутствуют, то лучше остановиться на элементарной модели, найдя достаточно простой чертеж. Разобравшись с ним, необходимо получить представление об особенностях составления таких схем, познакомиться с различными инструкциями по сборке ленточных пилорам.

Однотипная или универсальная конструкция — следующий «камень преткновения», поэтому мастер должен решить, какие работы для него важнее — роспуск на доски или получение из бревен отдельных сегментов. Если планируется и то и другое, то лучше сразу остановиться на универсальном варианте.

Главное качество для пилорамы ленточного типа — ее незыблемость, ведь бревна обладают довольно внушительным весом и впечатляющими габаритами. Поэтому при изготовлении станины, к тому же подвергающейся интенсивным нагрузкам, необходимо обеспечить максимальную устойчивость.

Дисковая пилорама

Рассмотрим более простой вид самодельной пилорамы.

Для того чтобы сделать дисковую пилораму, потребуется найти дисковую пилу. В качестве мотора будет использоваться электродвигатель.

Видео:

https://youtube.com/watch?v=7YH78aJykL0

Сначала необходимо сделать сварную раму, на которую нужно будет поставить металлическую плиту с прорезью для диска. Снизу к плите нужно прикрепить вал плиты на подшипниках и шкивах.

Колесо электрического двигателя соединяется с пилой ремнем.

Чтобы обеспечить хорошее натяжение ремня, необходимо использовать массу самого двигателя, а также можно воспользоваться утяжелителями. Дисковая пилорама готова.

https://youtube.com/watch?v=s4cWGjwU7VQ

Продолжаем сборочные работы

Зачастую приходится сталкиваться с проблемой недостаточной жесткости станицы. Для этого желательно поставить раскосы. Кстати, станина имеет весьма внушительный вес, поэтому сборку желательно осуществлять на месте эксплуатации оборудования

Чтобы обеспечить горизонтальность направляющих, что, кстати, очень важно, нужно под стойки подкладывать бруски соответствующей толщины. В крайнем случае можно подкопать грунт

В целом же сложного тут ничего нет, главное, иметь при себе строительный уровень.

Теперь нам предстоит сделать подвижную тележку. Она состоит из металлической плиты толщиной 40-50 мм. В зависимости от габаритов двигателя подбирается её длина, оптимально 550-600 см. Что касается ширины, то тележка должна быть такой, чтобы швеллеры с каждой стороны выходили примерно на 70-80 мм.

Практические рекомендации

Чтобы Ваша пилорама работала исправно, нужно обратить внимание на такие моменты:

  • Устойчивость и выносливость конструкции является очень важным аспектом, ведь пилораме придется работать с огромными бревнами;
  • Сборку нужно проводить в том помещении, где и будет работать станок;
  • В силу того, что ленточка сделана вручную, без применения точных компьютерных программ, ее нужно часто поправлять и настраивать. Как перед, так и в процессе работы;
  • При работе простейшая ленточная пилорама будет разбрасывать отходы во все стороны. Как мастер, я рекомендую заранее сделать приспособления для устранения данной проблемы или приготовится к ежедневной уборке;
  • От ширины ленточного пропила зависит образование отходов. Чем шире пропил, тем больше стружки;
  • Чтобы обеспечить долгую работу двигающейся части станка, нужно установить пластины и прокладки. Их толщина должна превышать толщину швеллера на пол миллиметра;
  • Для обеспечения движения можно взять двигатель от бензиновой бензопилы. Полотно от нее можно использовать в качестве ленты;
  • Все элементы крепления нужно надежно зафиксировать, так Вы обеспечите безопасную работу ленточки;
  • Ежедневно осматривайте станок, следите за заточкой и разводкой зубьев пилы.

Каждая пила имеет свои преимущества и недостатки, многое будет зависеть от работы и выносливости самого мастера. Все размеры и приспособления Вы можете изменять, тем более что на тематических форумах люди бесплатно делятся своими изобретениями и фотографиями.

Как работает пилорама?

Принцип работы ленточной пилорамы очень легко объяснить на примере катушек с нитками.

Вся конструкция напоминает вращение двух катушек, между которыми натянута нить. Эта нить и играет роль пилы, а расстояние между катушками является предельным размером бревна.

Что позволяет делать ленточная пилорама:

  1. Подготавливать бревна, то есть подгонять их под один размер и форму;
  2. Распиливать бревна по заданной схеме после настройки оборудования;
  3. После распиловки остаются небольшие дефекты, которые нельзя устранить, применяя самодельные пилорамы, поэтому дальнейшая обработка дерева происходит вручную.

Ленточная пилорама работает следующим образом: бревно закрепляется на платформе и остается неподвижным, мобильная тележка начинает свое движение и распиливает дерево, пила находится в горизонтальном положении.

Чтобы в конечном итоге получилась доска нужного размера, необходимо изначально задать параметры оператором. В качестве пилы выступает пильная лента, которая должна быть хорошо натянута.

Как работает самодельная пилорама, см. на видео.

Перед работой необходимо подготовить оборудование: для этого точат пилу, разводят зубья.

Принцип работы

Режущий механизм ленточной пилорамы

Конструкция представлена двумя вращающимися элементами, между которых натянута пила. По мере вращения катушек создаются возвратно-поступательные движения режущего элемента. Благодаря этому и происходит распил. Работает пилорама в горизонтальной плоскости.

Режущий элемент закреплен на мобильной тележке. Перемещаясь по рельсам, она проходит расстояние, равное длине обрабатываемого элемента. Бревно закрепляется на каркасе неподвижно. Для этого нужно сделать  струбцины, крепящиеся к каркасу.

Предельная длина обработки зависит от протяженности рельс, по которым движется тележка. Максимальная ширина зависит от расстояния между элементами натяжения пилы. Все расстояния проставляются на чертеже.

Для качественной работы:

  • бревно должно быть зафиксировано;
  • настроена градация, точность и ровность реза;
  • пильная лента должна иметь необходимое натяжение;
  • пила должна быть заточенной и с разведенными зубьями.

Процесс распиловки проходит в три этапа.

  1. Предварительно лес сортируется по габаритам длины и диаметра. Происходит ручная подгонка габаритов под параметры пилорамы.
  2. Процесс распилки. Перед тем как сделать первый рез оператор производит проверку оборудования, настраивает параметры реза.
  3. Последующая ручная доработка. Самодельный инструмент не дает точности и ровности. Потому необходимые параметры нужно сделать болгаркой или рубанком.

Выбор типа пилорамы и их особенности

Сейчас на российском рынке представлены ленточные, дисковые, а также рамные пилорамы. Для того, чтобы сравнить эффективность их работы, воспользуемся таким параметром, как процент выхода готового пиломатериала. Максимальный показатель в этом сравнении – у ленточных пилорам, которые дают 82-88%. Для сравнения: у рамной пилорамы – всего 61%.


Второй очень важный показатель: с какими типами леса лучше всего работает та или иная пилорама. У ленточных пилорам это – тонкомер и средний лес, дисковые пилорамы хорошо пилят крупный лес, но сталкиваются с большими проблемами при распиловке тонкомера, а рамная пилорама не сможет распилить бревно более 480 мм. в диаметре. Далее – стоимость ремонта и замены пил. Здесь вне конкуренции ленточные пилорамы с небольшой длиной пил.

Нужно учитывать, что подавляющее большинство деревьев, вырубаемых в Сибири для распиловки – это тонкомер и лес среднего диаметра. Того, что не сможет распилить ленточная пилорама – всего 0,01% в общей массе.

Настройка ленточной пилорамы

При покупке ленточнопильного оборудования (ленточной пилорамы) владельцы, особенно начинающие, зачастую не очень хорошо представляют себе что такое настройка ленточной пилорамы и как она выполняется. Это непосредственно сказывается на качестве распиловки, времени настройки станка, появлению неоправданных претензий к производителю ленточных пилорам и т.д.

Ниже описана настройка ленточной пилорамы, которую специалисты нашего предприятия применили как к сотням станков собственного производства, так и к станкам других производителей.

Последовательность настройки ленточной пилы надежна и не очень сложна, хотя и требует определенных навыков. Настройка состоит из следующих четырех основных этапов:

Этап 1. Выставление шкивов ленточной пилорамы в одной плоскости по вертикали

Выставление шкивов ленточной пилорамы в одной плоскости по вертикали осуществляется при помощи отвеса и регулировочных болтов колес, с помощью которых добиваются параллельности плоскости колес линии отвеса (см. рис.1).

Этап 1 Положение колес относительно нити (ей) отвеса.

Этап 2. Выставление шкивов ленточной пилорамы в одной плоскости по горизонтали

Выставление шкивов в одной плоскости по горизонтали осуществляется при установленной и натянутой ленточной пиле, с помощью шнура (нити), натянутого вдоль станка. Регулировкой пильных колес (шкивов) добиваются такого положения колес, при котором их плоскости располагаются параллельно натянутой горизонтально нити (см. рис.2).

После выставления плоскости колес в горизонтальной плоскости ведущее колесо фиксируется, в полученном в результате настройки по п.п. 1,2 положении, и в дальнейшем в настройке не используется.

Рис. 2

Этап 2 Положение колес относительно горизонтально натянутой нити.

Этап 3. Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведомого шкива ленточной пилорамы

Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведомого шкива, осуществляется при установленной и натянутой ленте, качанием ведомого колеса в горизонтальной плоскости (см. рис.3).

Рис. 3

Этап 3 Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведомого шкива посредством качания ведомого колеса в горизонтальной плоскости.

Этап 4. Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведущего шкива ленточной пилорамы

Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведущего шкива осуществляется при установленной и натянутой ленте качанием ведомого колеса в вертикальной плоскости (см. рис. 4).

Рис. 4

Этап 4 Выставление зазора между межзубовой впадиной пильной ленты и передней кромкой ведущего шкива посредством качания ведомого колеса в вертикальной плоскости.

Советы

Распиловка бревна на доски бензопилой

Очень часто наблюдаются ситуации, когда нужно изготовить совсем небольшой объем досок или брусьев для собственных нужд. Конечно, покупать станки в таком случае – совершенно не вариант. Имея определенные знания и навыки намного выгоднее распилить бревна собственными руками, с помощью цепной электрической или бензиновой пилы. Несмотря на то, что работа эта довольно трудоемкая, результат вполне оправдан.

Большая часть специалистов считают, что лучше для этой цели подходит бензопила. Такое оборудование имеет высокую мощность и может функционировать без перерывов на протяжении длительного времени. Помимо этого, работа бензопилы не нуждается в электроэнергии, поэтому работать можно далеко от источника электроснабжения, к примеру, сразу на делянке.

Для того, чтобы раскроить бревно на доски при помощи бензопилы понадобятся еще специальные инструменты такие, как механизм для закрепления бревна, рамка-насадка на бензопилу, а также направляющая для осуществления распила. Рамку-насадку нужно прикрепить на шине бензопилы так, чтобы была возможность им корректировать промежуток между ней и цепью. Это даст возможность создать доски, имеющие различную толщину. Цепь стоит приобрести специальную, для продольной распиловки. Она имеет особый угол заточки зубьев. Линейку-направляющую можно сделать из металлического профиля требуемой длины или ровной жесткой доски.

Читать также: Технология ручной аргонодуговой сварки неплавящимся электродом

Перед тем как приступить к работе, нужно убрать с заготовок всю кору и оставшиеся сучья, а также внимательно осмотреть бревно на предмет различных изъянов. Таким образом, вы сможете подобрать самую подходящую схему раскроя и, следовательно, уменьшить объем возможных отходов.

Если вы осуществляете продольную распиловку стволов нужно позаботиться о том, чтобы получаемые пиломатериалы были одной плотности по всей ширине. Так как плотность древесины с северной части бревна намного выше, чем с южной, то распил осуществляют в плоскости, направленной с востока на запад (или в обратном порядке).

Первым делом нужно снять горбыли с двух противоположных краев бревна. Вследствие этого получится двухкантный брус, который далее подвергается распилу на равные по толщине доски или другие пиломатериалы, согласно намеченной схеме распиловки. Конечным продуктом является необрезная доска, с которой потом обязательно снимают кромки.

Вспомогательное оборудование

Для долговременной эксплуатации пилорама ленточная нуждается в техническом обслуживании, ремонте. Комплектность производителя, кроме базового набора (установка + техническая документация) может включать:

  • устройство развода зубьев пилы;
  • заточный станок;
  • аппарат сваривания режущего полотна;
  • ножницы обрезания пилы;
  • приспособления зачистки места сварного соединения.

Коммерческое использование оборудования повышает требования в функциональности, характеристикам оборудования. Оптимальный вариант представляет пилорама, с шириной пилы более 50 мм, мощность двигателя выше 15 кВт, вес не менее 3 тонн, шкивы привода имеют от Ø 800 мм. Следует рассмотреть установку 2 единиц техники меньших параметров, вместо одного большого станка.
