Червячный редуктор

Обслуживание редуктора

Редуктор поворота башни КМУ представляет собой гидромеханическое устройство, которое нуждается в смазке. С этой целью внутрь заливается трансмиссионное масло. Смазка помогает предотвращать накопление в гидросистеме кран-манипулятора продуктов истирания движущихся частей (металлической стружки). Плановая замена масла в редукторе должна производиться регулярно с периодом раз в два года, а также спустя первые полгода после введения машины в эксплуатацию. Для кранов разных производителей эти условия могут отличаться.

В манипуляторах фирмы UNIC уровень смазки в поворотном редукторе контролируется при помощи масляного щупа. В других системах возможно наличие специального смотрового окна, как например, в КМУ DonYang (на рисунке).

Общие рекомендации:

  1. Перед заливкой масла удалите загрязнения с поверхностей оборудования.
  2. Не допускайте попадания в трансмиссионное масло посторонних примесей.
  3. Следите за тем, чтобы старое масло было полностью слито.

Таблица примерной периодичности обслуживания (актуальна для манипуляторов UNIC)

При обслуживании КМУ следует применять только сертифицированные технические жидкости, рекомендованные изготовителем крана. Запрещено смешивать разные сорта гидравлического и трансмиссионного масла во избежание выхода из строя всей системы.

Техническое обслуживание, наладка и мониторинг технической готовности КМУ должны осуществляться с соблюдением требований руководства по эксплуатации и сервисной программой, разработанными для конкретной машины её изготовителем.

Конические и цилиндро-конические редукторы

Конические и цилиндро-конические редукторы передают момент между пересекающимися или скрещивающимися валами. В редукторах применяются шестерни в виде конуса с прямыми или косыми зубами. Конические редукторы имеют большую плавность зацепления, что позволяет им выдерживать большие нагрузки. Редукторы могут быть одно-, двух- и трехступенчатыми. Большое распространение получили цилиндро-конические редукторы, где общее передаточное отношение может достигать 315. Быстроходный и тихоходный валы редуктора могут располагаться горизонтально и вертикально. По типу кинематической схемы конические и цилиндро-конические редукторы могут быть развернутые или соосные.

На рисунке ниже представлены кинематические схемы конических редукторов:

А) Реверсивный конический редуктор. Смена направления вращения достигается установкой зубчатого колеса с противоположенной стороны конической шестерни.

Б) Реверсивный конический редуктор. Конические шестерни вращаются в разных направлениях. Подключение тихоходного вала к одной из конических шестеренок происходит за счет кулачковой муфты.

В) Двухступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Г) Двухступенчатый коническо-цилиндрический редуктор. Входной и выходные валы перекрещиваются и лежат в разных плоскостях.

Д) Трехступенчатый коническо-цилиндрический редуктор. Быстроходный и тихоходный валы находятся под прямым углом в одной плоскости.

Е) Трехступенчатый коническо-цилиндрический редуктор. Промежуточная и тихоходная цилиндрическая передача собраны по соосной схеме.

Конические редукторы широко используются в изделиях, где требуются передать высокий момент под прямым углом. В отличие от червячных редукторов, конические редукторы не имеют быстро изнашиваемого бронзового колеса, что позволяет работать им в тяжелых условиях длительное время. Также важным отличием является обратимость, возможность передавать вращение от тихоходного вала к быстроходному валу. Обратимость позволяет разгрузить редукторный механизм в отличие от червячного редуктора, что позволяет использовать конический редуктор в установках с высокой инерцией.

Виды мотор-редукторов

Сегодня разработано большое число вариантов мотор-редукторов, различающихся типом двигателя, принципом построения механической части и общей геометрией. Практически все возможные комбинации присутствуют в каталогах производителей.

По виду механического зацепления подразделяют цилиндрические, конические, червячные и планетарные модели. По взаимному расположению входного и выходного валов рассматривают соосные, параллельные и угловые варианты. Исходя из передаваемых мощностей выделяют модули обычного размера и мини мотор-редукторы. По типу присоединения к процессу, встречаются варианты с одно- и двухсторонним валом, а также с полым выходным валом.

Цилиндрические мотор-редукторы

Агрегаты, использующие классические цилиндрические редукторы получили большое распространение, благодаря простоте, надежности и универсальности механической части устройства. Их использование возможно в широком спектре оборудования. В зависимости от общей конструкции, цилиндрические мотор-редукторы выполняются с соосными или параллельными валами. Количество ступеней может варьироваться от одной до шести.

По способу расположения шестерен и общей компоновке выделяют горизонтальные и вертикальные модели. Такие устройства характеризуются высоким КПД, долговечностью и относительно невысокой стоимостью.  В отличие от многих других вариантов, цилиндрические редукторы обычно не допускают произвольного расположения в пространстве, что значительно ограничивает их область применения.

Конические мотор-редукторы

Устройства, собранные на основе конических шестерен, позволяют построить угловой конический мотор-редуктор. Его главной особенностью будет перпендикулярное расположение входного и выходного валов. Это ориентирует их на использование в устройствах, требующих смены направления осей. Также конические модели выгодно устанавливать в конструкциях, предъявляющих ограничение по одному из габаритных размеров устройства. Редукторы данного типа отличаются более высокой стоимостью, в виду значительной сложности изготовления отдельных деталей. Передаточное отношение конических моделей обычно невелико. Для его повышения, коническую и цилиндрическую передачи часто комбинируют, результатом чего становится коническо-цилиндрический мотор-редуктор.

Червячные модели

Сегодня, огромную популярность приобрели червячные одноступенчатые мотор-редукторы. В качестве механической передачи в них используется червячная пара. Она обеспечивает высокое передаточное отношение при сравнительно небольших габаритах. Благодаря этому стоимость червячных моделей ниже аналогов с иной конструкцией. Среди других особенностей следует выделить перпендикулярное расположение валов и самостоятельное затормаживание механизма при отсутствии внешнего поступления энергии.

В отличие от цилиндрических и конических моделей, приложение усилия к выходному валу не приведет к проворачиванию механизма. Благодаря этому такие редукторы часто используют в ответственных решениях и подъемно-транспортных устройствах. Червячные редукторы обычно не требовательны к положению установки. Благодаря герметичному корпусу их можно располагать произвольным образом, вследствие чего эти модели активно применяются для модернизации привода станков, промышленных линий и других механизмов. Среди недостатков червячных моделей обычно выделяют небольшой КПД и повышенное тепловыделение.

Планетарные и волновые мотор-редукторы

Благодаря компактности и высоким рабочим моментам, планетарные мотор-редукторы нашли широкое использование в небольших устройствах привода. Высокое передаточное отношение и способность работать с большими нагрузками, ориентирует их на использование совместно с серводвигателями промышленных роботов  и других автоматических устройств. Встречаются планетарные модели и общепромышленного применения. Благодаря особенностям конструкции зубчатой передачи, данные модели мотор-редукторов выполняются с соосными валами. Это позволяет их использовать для привода практически любых механизмов.

Дальнейшим развитием планетарных передач стали волновые редукторы. Они обеспечивают большое передаточное отношение, плавность хода и высокую точность позиционирования выходного вала. Благодаря этому такие модели стали основой построения промышленных роботов. Наряду с высокими характеристиками, данные типы передач отличаются высокими требованиями к изготовлению, а, следовательно, и высокой стоимостью, что существенно сдерживает распространение данных моделей.

Модельный ряд редукторов для мотоблока

Все редукторы вышеописанных типов есть в продаже. При выборе нового редуктора следует в первую очередь учитывать совместимость – узел элементарно должен подходить к конкретной модели по размерам и креплениям, передаточному числу. При этом специфика современных мотоблоков в том, что на одной и той же модели могут стоять как разные двигатели, так и редукторы.

Для примера сравним хорошо известный и популярный российский мотоблок Нева МБ2 с традиционным и новым редуктором Мультиагро.

Традиционный редуктор:

  • разблокировка на одно колесо. При вращении, одно колесо легко поворачивать только в одну сторону;
  • переключение передач на крышке редуктора, что неудобно при поездках с тележкой. Приходится останавливаться, слезать с тележки и подходить к мотоблоку для переключения скоростей;
  • 2 скорости вперед, 1 скорость назад. Если перекидывать ремень передачи на шкивы с другим передаточным числом, количество скоростей удваивается. В итоге 4 скорости вперед, 2 назад.

Новый редуктор Мультиагро:

  • разблокировка на два колеса. На руль вынесены левая и правая ручки включения блокировки. С их помощью легко поворачивать в обе стороны, а не в одну;
  • переключение передач с помощью тросика вынесено с корпуса редуктора на ручку руля, что удобно;
  • передач больше: 3 вперед , 2 назад. При перекидывании ремня 6 вперед 2 назад.

Редуктор Мультиагро в разрезе:

Редуктор с переключением скоростей на мотоблоке – по сути дает только плюсы, это своего рода аналог КПП автомобиля. Это ответственный узел. При качественном исполнении может иметь достаточно большой ресурс работы. Главное, что зависит от владельца для продления срока службы таких узлов – плавное включение скоростей, контроль за количеством и качеством масла.

На что обращать внимание при выборе червячного редуктора

При выборе червячного редуктора обязательно обращайте внимание на следующие конструкционные особенности и технические характеристики:

  • Необходимое взаимное расположение входного и выходного валов.
  • Допустимые габаритные размеры с учетом особенностей оборудования, к которому предполагается подключение.
  • Требуемое передаточное число и величину мощности с которой придется работать.
  • Создаваемый при работе уровень шума.

Обращаем внимание на тот факт, что в промышленных установках различного назначения большее применение получили именно отечественный редукторы червячного типа, так как они обладают большим запасом прочности и рабочим ресурсом. А вот в системах автоматизации с редукторами небольших габаритных размеров лучше себя зарекомендовали импортные механизмы

Рулевое управление

Он используется в автомобиле не только в мостах, но и в рулевой системе. На самом деле жидкостный рулевой редуктор – это старейшая система, которая прошла множество изменений, но технический принцип ее остался общим.

Рулевой редуктор имеет ряд преимуществ, главным из которых является большое отношение передачи энергии. Можно сказать, что к достоинствам относится низкий шум работы редуктора и плавность хода. Рулевой редуктор также обладает и недостатками, главным из которых является быстрый износ цепного механизма и обильное выделение тепла. Приводом для рулевого преобразователя энергии служит рулевое колесо.

Принцип работы редукторов

Так как в основе работы редуктора лежит передача и преобразование крутящего момента, основной характеристикой механических редукторов является тип механической передачи, которая в них используется.

Типы передач:

  • Цилиндрическая зубчатая передача – один из самых надежных и долговечных типов передач, обеспечивающий высокий ресурс использования. Как правило, применяется в редукторах с особо сложным режимом работы. Этот тип передач подразделяется на прямозубные передачи, косозубчатые и шевронные передачи;
  • Коническая зубчатая передача – в отличие от предыдущей имеет оси входных и выходных валов, которые пересекаются друг с другом. Роторы с такой передачей используются когда необходимо изменить направление передаваемой кинетической энергии;
  • Червячная передача – это механическая передача от винта («червяка») к зубчатому колесу. Имеют достаточно высокое передаточное отношение и относительно низкое КПД. Бывают однозаходные и многозаходные;
  • Гипоидная передача (спироидная) – использует для передачи конические колёса со скрещивающимися осями (колеса могут иметь косые или криволинейные зубья). Такой тип передачи отличается низким шумом работы, плавностью хода и высокой нагрузочной способностью;
  • Цепная передача – как понятно из названия, использует гибкую цепь для передачи механической энергии. Состоит из двух звёздочек (ведущей и ведомой) и цепи, состоящей, в свою очередь, из подвижных звеньев. Это один из самых универсальных, простых и экономичных типов передач;
  • Ремённая передача – передача энергии при помощи гибкого ремня за счет силы трения или сил зацепления (в случае с зубчатыми ремнями). Состоит из ведущего и ведомого шкивов, а также приводного ремня. К преимуществам можно отнести недорогую стоимость, бесшумность и плавность работы, а также легкий монтаж и компенсацию перегрузок за счет проскальзывания;
  • Винтовая передача – преобразует поступательное движение во вращательное, и наоборот. Как правило, представляет собой конструкцию, состоящую из винта и гайки. Бывает передача качения и скольжения. Эта передача чаще используется не для перемещения, а для закрепления. Применяется в регулировочных винтах, приводах исполнительных органов механизмов, различных инструментах;
  • Волновая передача – относительно новый тип передач, характеризующийся очень высоким передаточным отношением. Работает за счёт генерирования волн на гибком колесе, оснащенным меньшим количеством зубьев чем жесткое колесо, и смещения колесо относительно друг друга на разницу зубьев за один оборот. Среди достоинств – малый вес, высокая кинематическая точность, способность передачи момента через герметичные стенки.

Число ступеней редуктора

Как правило, редукторы, состоящие только из одной передачи, встречаются крайне редко. Такой тип редукторов называется одноступенчатым. Куда больше распространение получили двух-трех и многоступенчатые редукторы, причем в таких редукторах могут встречаться как передачи одного типа, так и несколько различных передач, комбинированных между собой. Общее передаточное отношение редуктора напрямую зависит от типа используемой передачи и количества ступеней. В некоторых механизмах количество ступеней может до десятков и сотен тысяч.

Валы редуктора

Размещение различных передач в одном корпусе редуктора позволяет разместить опоры валов с очень точно соблюдённой соосностью и строго выдержанными межосевыми расстояниями. Передача крутящего момента может осуществляться между параллельными, пересекающимися и даже перекрещивающимися валами. Взаимное расположение валов определяет, какой именно тип передачи будет использоваться в данном редукторе. Так, например, для передачи вращения между валами, расположенными параллельно используются цилиндрические зубчатые передачи. Если валы пересекаются – применяют конические зубчатые передачи, а в случае с перекрещивающимися валами оптимальным будет применение червячных, зубчато-винтовых и гипоидных передач. По количеству возможных скоростей выходного вала редукторы можно разделить на механизмы с постоянным показателем передаточного отношения (односкоростные редукторы), а также на двух – и многоскоростные редукторы, с возможностью изменения передаточного отношения.

Конструктивные особенности

Существует два типа конических редукторов:

  • узкие;
  • широкие.

Под узким типом редуктора подразумевается то, что ширина зубчатого колеса будет равна четверти внешнего конусного расстояния. Передаточные числа в диапазоне 3-5, а число зубьев у шестерни 20-23. У редукторов широкого типа ширина колеса варьируется в пределах от 0,3 до 0,4 внешнего конусного расстояния. Значения передаточных чисел будут 1-2,5, а количество зубьев шестерни от 25 до 28.

На рисунке ниже изображен чертеж конического редуктора, на котором видно, что зубчатые колеса соприкасаются под определенным углом. Валы установлены на однорядные роликовые подшипники и находятся в закрытом корпусе с крышкой. В большинстве случаев, материалом для корпуса служат сталь или чугун, но встречаются модели из легких сплавов. В конструкции используются шестерни конического типа, имеющие прямые или косые зубья. Использование радиальных подшипников позволяет выдерживать большие осевые нагрузки.

По типу исполнения, конические редукторы могут содержать одну или несколько ступеней, с увеличением которых будет задействовано большее количество валов и конических пар. Самыми распространенными на сегодняшний день являются редукторы конические одноступенчатые. Благодаря двухступенчатым и трехступенчатым агрегатам получается достичь требуемого вращающего момента и реверсивного движения.

В независимости от количества ступеней, вращение к редуктору от электродвигателя передается при помощи муфты, клиноременной или цепной передачи. На рисунке ниже изображена кинематическая схема одноступенчатого редуктора.

Смазка конической пары осуществляется при помощи масляной ванны. Одна из шестеренок частично погружена в масло и при вращении перемещает часть масла на другую шестерню, с которого масла вновь капает в ванну. Во время работы агрегата часть масла попадает на внутренние стенки корпуса, в которых находятся технологические отверстия. Через них масло попадает к подшипникам и смазывает их.

В завершении

Прочитав эту статью, можно узнать о том, какие редукторы лучше, как за ними правильно ухаживать. Подробно описаны сальники и то, для чего сальники необходимы в системе, их характеристики, тепловые процессы, происходящие в корпусе, каждая классификация червячных передач, преимущества и недостатки каждой из них.

О том, что влияет на износ шестерней, о существования преобразователя с двигателем, в котором электромотор приводит в действие редуктор, можно узнать, прочитав этот текст. Описание положительных сторон двухступенчатого преобразователя, коэффициенты полезного действия различных типов преобразователей, подробно обо всех деталях, из которых состоит преобразователь, и многие другие факты можно узнать для себя после прочтения всего текста. Также сказано о том, как работает рулевой редуктор, и для чего рулевой редуктор предназначен. Не был забыт и червячно-реечный механизм и все приводы, которые приводят его в движение.

Входные и выходные валы редукторов

В редукторах обычно применяются обычные прямые валы, имеющие форму тел вращения. На валы редукторов действуют внешние нагрузки, консольные нагрузки и усилия преодоления зацеплений. Крутящий момент на валу определяется рабочим крутящим моментом редуктора или реактивным крутящим моментом привода. Консольная нагрузка определяется способом соединения редуктора с двигателем, зависит от радиального или осевого усилия на вал. В ряде машин, к которым предъявляются особые требования в отношении габаритов или веса используются редукторы с полым валом. Полый вал редуктора позволяет располагать вал исполнительного механизма внутри редуктора, тем самым отпадает необходимость использовать переходные полумуфты и т.п.

Усилитель

Усилитель используется для облегчения управления. Благодаря усилителю, удается достичь большей точности управления, увеличить скорость передачи движения от руля к колесу. Автомобиль с усилителем управляется проще, легче, быстрее. Усилитель может быть электрическим, пневматическим или гидравлическим. В большинстве современных автомобилей используется гидравлический усилитель, получающий питание от электродвигателя.

Гидроусилитель состоит из поворотного клапана и лопастного насоса. За счет движения лопастного насоса гидравлическая энергия поступает в рулевой механизм. Насос работает за счет электрического двигателя автомобиля. Он перемещает гидравлическую жидкость. Величина давления регулируется при помощи встроенного в насос предохранительного клапана. Нетрудно догадаться, что чем больше скорость движения двигателя, тем большее количество жидкости поступает в насосный механизм.

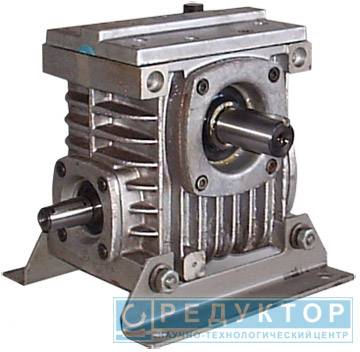

Как работает червячный редуктор

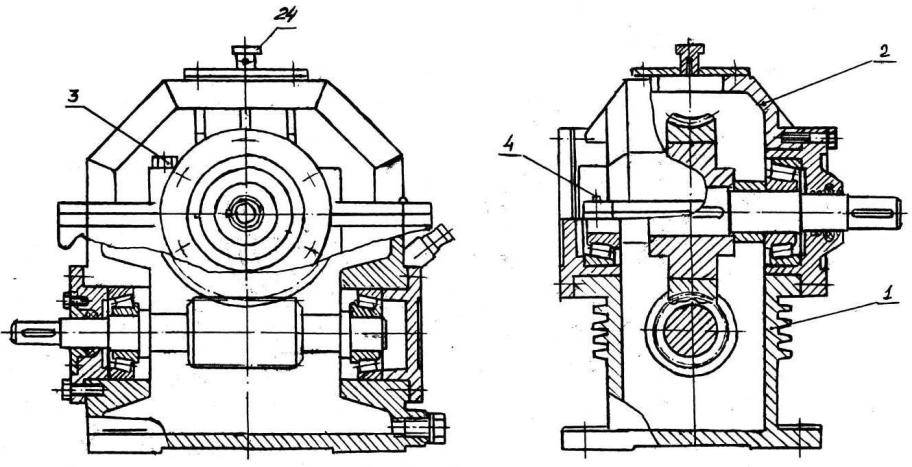

Агрегат представляет собой чугунный или алюминиевый корпус с ребрами жесткости. В корпусе на подшипниках установлен червячный вал и червячное колесо. Зацепление происходит по зубчатому профилю со специальной косой резьбой, что увеличивает площадь и передаваемое усилие. Многоступенчатые устройства оснащаются дополнительными парами. В таких редукторах снижение оборотов и повышение крутящего момента происходит последовательно.

Оси червяка и колеса направлены под углом 900. Расстояние между ними обусловливает размеры оборудования и маркируется цифрой, измеряются в миллиметрах. Посадочные поверхности подшипников уплотняются для предотвращения утечек смазки. Оборудование работает при обильном смазывании трущихся поверхностей густой смазкой. Смазка рекомендованными составами является обязательным условием производительной и длительной работы.

Применение устройства

Червячный редуктор малогабаритный встречается в самых различных сферах. Примером можно назвать подъемники, конвейеры, насосы, мешалки, приводы ворот и многое другое. Кроме этого, установка механизма проводится в том случае, когда требуется механизм с невысокой стоимостью. Среди особенностей выбора отметим следующее:

Если передаточное число должно быть больше 25, а также не требуется свойство самоторможения, то рекомендуется отдавать предпочтение цилиндро-червяные механизмы. Это связано с более высоким показателем КПД в сравнении с другим вариантами исполнения, за счет чего увеличивается ресурс работы и снижаются затраты на электроэнергию. Запрещается проводить установку устройства в случае возникновения на момент эксплуатации ударной нагрузки. Это связано с тем, что длительная эксплуатация при ударных нагрузках может привести к сильному нагреву устройства и это существенно снизит рабочий ресурс. Известны случаи, когда при передаче усилия 4 кВт масло в корпусе практически закипало. Устройство должно устанавливаться исключительно в горизонтальном положении. В противном случае есть вероятность того, что на момент эксплуатации масло будет вытекать через отверстия. Есть варианты исполнения, которые предназначены для вертикальной установки, все зависит от определенных условий эксплуатации. Запрещается применять устройство при создании системы позиционирования

Как ранее было отмечено, устройство имеет люфт, который негативно отражается на точности

При установке механизма уделяется внимание тому, что оно обладает свойством самоторможения. Именно поэтому редуктор не устанавливается в случае, если приходится управлять устройство вручную при определенных условиях эксплуатации

Специалисты рекомендуют перед тем как запустить новое устройство провести его обкатку в холодном режиме. При этом нужно добавить должное количество масла, после чего устройство работает в течение 15-20 часов.

Это можно связать со следующими моментами:

  1. Расчет должен проводить исключительно профессиональный инженер, обладающий соответствующим опытом.
  2. После создания проекта, что предусматривает выполнение определенных расчетов и отображение чертежа, проводится непосредственное производство основных элементов. Все применяемые материалы должны быть надлежащего качества, так как в противном случае конструкция не сможет прослужить в течение длительного периода.
  3. Получив все необходимое проводится непосредственная сборка. Подобная работа также должна выполняться специалистом, так как все элементы должны идеально подходить друг к другу.

В целом, можно сказать, что сегодня устанавливаются исключительно покупные варианты исполнения, так как самодельные не могут прослужить в течение длительного периода и не обладают требуемыми эксплуатационными свойствами.

В заключение отметим, что червячный редуктор может быть отремонтирован своими руками, для работы не нужно обладать особыми навыками. Часть общего картера, в котором находятся основные элементы, зачастую можно снять. Перед непосредственным ремонтом проводится выливание масла в специальную емкость, после чего оно заменяется. Рабочая пара всегда подвергается полной замене, так как износ одного становится причиной повышенного износа другого. При незначительном зазоре проводится использование специальных вкладышей, за счет которых проводится смещение цилиндрического колеса и червяка.

Цилиндро-червячные редукторы

Одной из конструктивных разновидностей цилиндрического редуктора является цилиндро-червячный агрегат. Он относится к типу двухступенчатых:

  • первая, быстроходная передача – цилиндрическая;
  • вторая, тихоходная передача – червячная.

Соединение выполняется при помощи фланца. Прямой угол, под которым пересекаются оси вала двигателя и выходного вала, способствуют более удобному расположению привода. Вращение редуктору передается от насаженного на вал двигателя ведущего зубчатого колеса.

Цилиндрическое зубчатое колесо изготавливается из высоколегированной стали, зубья проходят несколько этапов закалки. Зубчатый венец червячной передачи выполняется центробежным литьем из высокопрочной бронзы.

Среди преимуществ, которыми обладают редукторы данного вида:

  • широкий диапазон передаточных величин, начиная с 50-150 до 400;
  • более высокий КПД;
  • повышение крутящего момента от 100 до 2800Нм;
  • компактность;
  • увеличенный эксплуатационный срок;
  • способность воспринимать высокие нагрузки, возникающие в момент пуска.

Цилиндро-червячный редуктор предназначен для решения задач, которые сопровождаются высокими аксиальными и радиальными нагрузками, что обеспечивается точной геометрией валов и их зубчатого сцепления.
