Масло для червячных редукторов

Проблемы и способы их устранения

Если во время эксплуатации аппарата, дачник замечает повышенный шум в коробке передач, стоит немедленно остановить работу культиватора:

Для начала потребуется установить причину подобного явления. Специалисты утверждают, что шумы в редукторе возникают в связи с недостатком масла. Также подобная проблема может быть вызвана несоответствием качества применяемого масла по его марке и чистоте. К примеру, если неопытный фермер залил в топливный бак агрегата старый бензин или топливо сомнительного качества. В первом случае следует просто долить масло в редуктор культиватора до оптимального уровня. Во втором – сменить его марку;

Шуметь могут и узлы трансмиссии. Это происходит из-за некачественной затяжки крепежных деталей. Внимательно осмотрите аппарат и затяните их при необходимости;

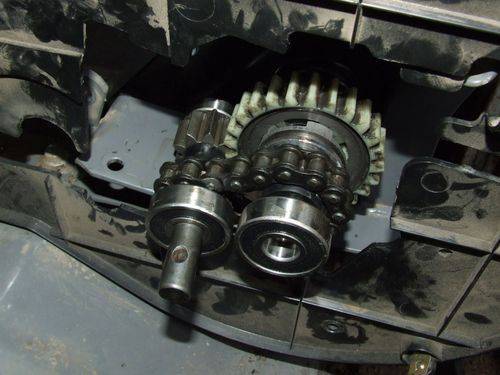

Во многих случаях шумы порождают изношенные шестеренки и подшипники. Если причина в этом, фермеру стоит опасаться более серьезных поломок. Однако проблем с аппаратом не возникнет, если ремонт редуктора культиватора осуществляется своевременно. А заключается он в демонтаже и замене деталей, пришедших в негодность.

Если техника для обработки грунта вовсе не включается, если осуществляется ее произвольное выключение или переключение скоростей сопровождается трудностями, фермеру стоит задуматься над следующими причинами:

Могли износиться детали, которые участвуют в процессе переключения скоростей. Зачастую подобный износ происходит с торцами включающихся шестерен, что приводит к проблемам при смене скорости работу машины. В таких условиях потребуется осуществить демонтаж червячной коробки передач культиватора и правку зубьев шестерен посредством шлифовки. Если же износ необратим, эти детали аппарата нужно заменить;

  • Мог произойти износ шлицов валов или же сместились валы в осевом направлении в связи с истиранием подшипников и стопорных колец. Чтобы осуществить регулировку осевого положения валов потребуется установить дополнительные стопорные кольца. Если же износ подшипников и колец слишком сильный, их стоит заменить;
  • Фермер допустил неверное регулирование сцепления, что может привести к трудности переключения передач. Это может произойти вследствие неопытности оператора, который заблаговременно отпускает рычаг сцепления при переключении передач. В данной ситуации потребуется отрегулировать сцепление и обучиться правильному и своевременному переключению передачи.

Если происходит перегревание узлов трансмиссии, стоит проверить подшипники на степень их износа. Также причиной подобных проблем может стать недостаточное количество трансмиссионного масла в картерах, а также его низкое качество. В таких условиях основные мероприятия по ремонту изделия для обработки земли будут следующими:

  • замена изношенных подшипников;
  • замена масла.

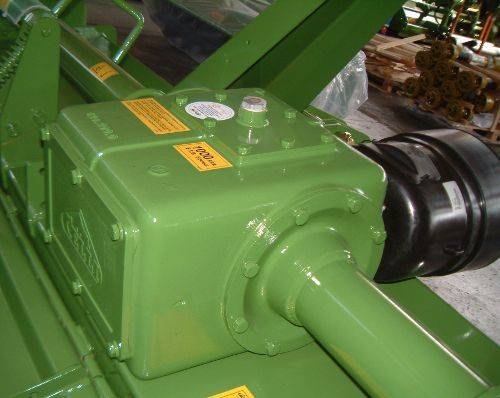

Если на изделии для обработки земли установлен червячный редуктор культиватора, и фермер заметил течь масла из этого узла, то ему следует проверить сальники подшипниковых узлов на предмет правильной установки.

Подведем итоги

Редуктор культиватора – это сложный узел, который может быть червячным или цепным. Его особенности должны быть учтены фермером в процессе его эксплуатации. Нужно понимать, когда стоит производить замену масла или использовать такое средство как смазка редуктора культиватора, иначе поломок не избежать. Следующее видео расскажет о том, как правильно ремонтировать цепной редуктор культиватора своими руками.

Редукторы червячного типа активно используются в машиностроении. Например, их часто применяют в монтаже машин, чтобы обеспечить бесшумную работу и возможность резкого изменения скорости

Такой тип редуктора нуждается в регулярном смазывании, без которого КПД устройства резко снизится, а само оно будет изнашиваться намного быстрее. Чтобы решить эту проблему, существуют специальные масла для червячных редукторов, призванные увеличить КПД агрегата и срок его службы.

Какое масло заливать и сколько

Для заливки подойдет трансмиссионное масло, рекомендованное производителем в руководстве по пользованию. Если мануала не имеется, а автовладелец твердо не уверен, какое именно трансмиссионное масло подойдет, то нужно ориентироваться на классификацию по API и показатели вязкости.

Все производители рекомендуют использовать на современных автомобилях трансмиссионные масла с нумерацией GL-4 или GL-5 — именно эти жидкости содержат необходимые противозадирные присадки. Что касается вязкости, то здесь выбор зависит от климатических условий эксплуатации. Для трансмиссионного масла целесообразно выбирать всесезонные варианты — вряд ли кто-то будет менять масло в редукторе на один сезон. Такая продукция индексируется двойной нумерацией, например, 75W-90, где первая цифра обозначает вязкость при отрицательных температурах, вторая — вязкость при летней эксплуатации. Чем меньше первая цифра, тем ниже температуры, при которых трансмиссионное масло сохраняет свою вязкость. Например, масло 70W может использоваться при предельных температурах в -55 °C, 75W — в -40 °C, 80W — в -26 °C и т. д.

Что касается необходимого объема, то для легковых автомобилей с приводом на одну ось обычно хватает 1-2 литров трансмиссионки. Для автомобилей с полным приводом и двумя картерами может потребоваться 3 литра или более. У грузопассажирских автомобилей необходимый объем трансмиссионного масла может достигать 10-15 литров. Перед заливкой желательно запастись дополнительным объемом (до 1 литра), так как дополнительно может понадобиться промывка редуктора.

Какое масло заливать в червячный редуктор

При выборе масел, наиболее соответствующих вашему редуктору, учитываются, как минимум 2 фактора:

Температура окружающей среды, где эксплуатируется привод;

Эксплуатационный режим агрегата.

Учитывая температурный режим, то в условиях наиболее холодного климата, следует отдать предпочтение синтетическим материалам. Среди таковых, сайтом «сайт» выполняется продажа средств по типу: CA 2-100 и CA 2-100 Spray, обладающие стойкостью к резкому падению температуры и старению; имеющие универсальное применение в редукторах CA 2 series и другие, производства Kluberbio. При более высоких температурах, лучше подойдут масла на минеральных основах, по типу линейки GEM с модификацией 1-46…680 N, обладающие стойкостью к любым нагрузкам, в том числе на износ и воздействие влажной среды. Все предлагаемые нами смазочные средства прошли необходимые тесты и отвечают специальным требованиям по ряду свойств и уровню безопасности

Также, важен выбор по условиям эксплуатации, где следует обращать внимание на критерий нагрузки до появления задира (не менее 10-12 и т.д.)

Применение

По данным статистики, около 40% редукторных масел приходится на производственное оборудование – станки, штампы, кузнечные прессы и прочее. Еще 40% потребляет металлургическая промышленность. Оставшиеся 20% распределяются, в основном, среди шахтного и корабельного оборудования.

Существует отдельная категория редукторных масел, применяемых в оборудовании на пищевых производствах. Для этих масел разработаны специальные пищевые допуски, на случай их контакта с продукцией.

Масла на синтетической основе более распространены, поскольку они не подвержены испарению. К тому же, у них более длительный срок службы, в несколько раз превосходящий период годности масел на минеральной основе. Это позволяет реже заменять масло, или подвергать его регенерации.

Редукторные масла эксплуатируются в сложных условиях, поэтому у них более высокие показатели, чем у других, производство дорогостоящее и контролируется максимально тщательно.

Ведущие мировые корпорации ведут постоянное совершенствование характеристик масла, расходуя на это немалые средства, не все компании могут себе позволить такие разработки. У каждого серьезного производителя оборудования имеется свой список марок, который он рекомендует для своих механизмов. Поэтому не стоит пытаться приобретать масла малоизвестных фирм – сэкономив на покупке масел, можно впоследствии потерять немалые деньги на ремонт производственного оборудования.

Оригинальные немецкие автобаферы Power Guard

Зеркало-видеорегистратор FUGICAR FC8

Солнцезащитные шторки Трокот на магнитах!!!

Предыдущая

Трансформаторное масло

Следующая

Компрессорное масло

Техническое обслуживание культиваторов в сервисном центре

В Украине самый популярный подвид культиваторов – бензокультиваторы. Они в своей структуре имеют двигатель, который работает на бензиновом топливе. Это хороший выбор, если вы решили обработать большую площадь земли. Такая техника очень мобильна и ей свойственна высокая производительность. Они легко и быстро справятся с задачами как на участках возле дома, так и на удалённых полях. Как и все культиваторы, бензиновые устройства бывают лёгкими (сверхлёгкими), средними и тяжёлыми. Поэтому всегда найдёте нужный агрегат, именно для вашей работы и вашего участка. Бензиновый двигатель всегда и везде хорош и надежен, но он нуждается в регулярном техническом обслуживании.

Техобслуживание мотокультиваторов можно проводить самостоятельно, в домашних условиях. Но если вы не чувствуете себя уверенно в этой сфере, то лучше отвезти устройство в специализированную мастерскую.

Техническое обслуживание культиваторов в мастерских, включает в себя такие услуги:

  1. доскональная диагностика всех механизмов культиватора;
  2. определение неисправности отдельной детали или целого узла аппарата;
  3. ремонтные работы, направленные на устранение поломки, с заменой деталей оборудования или без таковой и в конечном результате — полное восстановление работоспособности;
  4. осуществление смазки, при необходимости, а также тестирование по завершению ремонта.

Как проверить уровень и качество масла

В ходе эксплуатации автомобиля масло в редукторе теряет свою вязкость, а в дальнейшем происходят окислительные процессы в результате попадания нагретого воздуха из-за недостаточной герметичности системы. В результате масло разлагается и перестает выполнять смазывающие функции, происходит интенсивный износ зубчатых шестерен и перегрев редуктора.

Проверка качества и уровня масла производится на эстакаде или смотровой яме — важно, чтобы поверхность, на которой стоит автомобиль, была абсолютно ровной. Проверка производится, что называется, «на холодную», когда все масло собирается в картере редуктора

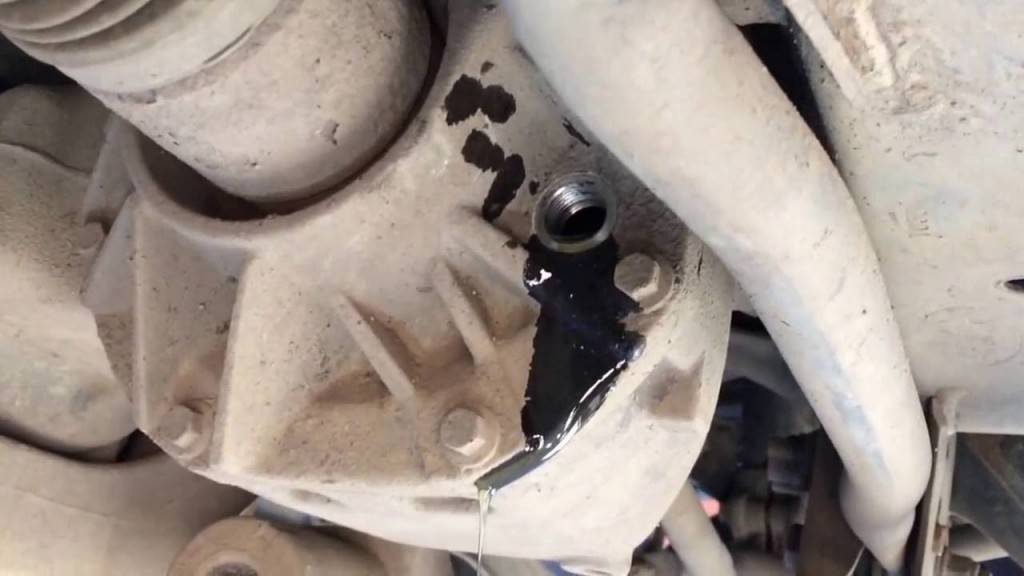

Первым делом нужно открутить пробку заливного отверстия с помощью шестигранника. Если после откручивания некоторое количество масла выльется наружу — его уровень в картере достаточен. Если из заливного отверстия масло не льется, то проверить его уровень можно, введя в отверстие палец, палочку, проволоку и т. д. В идеале уровень масла должен быть не ниже, чем несколько миллиметров от нижней кромки заливного отверстия. Если расстояние больше — то уровень масла недостаточен. Проверить качество смазывающей жидкости можно, откачав небольшое количество масла с помощью шприца и оценив его внешний вид и консистенцию.

Как выбрать редуктор?

Выбор редуктора должен производить квалифицированный сотрудник т.к. неправильные расчеты могут привести к поломке редуктора или сопутствующего оборудования. Грамотный выбор редуктора поможет избежать дальнейшие затраты на ремонт и покупку нового привода. Основными параметрами для выбора редуктора как было сказано выше, являются: тип редуктора, габарит или типоразмер, передаточное отношение, а также кинематическая схема.

Определить габарит редуктора можно с помощью каталога, где указаны максимальные значения крутящего момента для каждого типоразмера. Момент действующей нагрузки на редуктор определяется следующим выражением:

где:M2 – выходной момент на валу редуктора (Н/М)P1 – подводимая мощность на быстроходном валу редуктора (кВт)Rd – динамический КПД редуктора (%)n2 – частота вращения тихоходного вала (об/мин)

Частоту вращения тихоходного вала n2 можно определить, зная значения передаточного отношения редуктора i, а также значения скорости быстроходного вала n1.

где:n1 – частота вращения быстроходного вала (об/мин)n2 – частота вращения тихоходного вала (об/мин)i – передаточное отношение редуктора

Еще одним важным фактором, который следует учитывать при подборе редуктора, является величина – сервис фактор (s/f). Сервис фактор sf – это отношение максимально допустимого момента M2 max указанного в каталоге к номинальному моменту M2 зависящего от мощности двигателя.

где:M2 max – максимально допустимый момент (паспортное значение)M2 – номинальный момент на валу редуктора (зависит от мощности двигателя)

Значение сервис фактора (s/f) напрямую связан с ресурсом редуктора и зависит от условий работы привода.

При работе редуктора с нормальной нагрузкой, где число стартов не превышает 60 пусков в час – сервис фактор может выбираться: sf = 1.

При средней нагрузке, где число стартов не превышает 150 пусков в час – сервис фактор выбирается: sf = 1,5.

При тяжелой ударной нагрузке с возможностью заклинивания вала редуктора сервис фактор выбирается: sf = 2 и более.

Замена масла

Замену лучше производить после поездки на небольшое расстояние (5-10 километров). Это позволит маслу в редукторе разогреться и стать менее вязким.

Автомобиль должен находиться в горизонтальном положении, удобней всего работать в смотровой яме, на эстакаде или используя подъемник. Так будет проще подобраться к редуктору. Щеткой с металлической щетиной очистите поверхность в районе заливного и сливного отверстий.

Подвесные лодочные моторы имеют в своей конструкции узлы, отдельные детали которых подвержены износу в результате трения. Одним из таких узлов в двигателе является редуктор. Для защиты от износа трущихся пар используется специальная трансмиссионная смазка.

Любая смазка при эксплуатации снижает свои защитные функции, поэтому подлежит замене через определенное время. Замену масла в редукторе подвесного лодочного мотора можно произвести у дилера. Процедура смены масла в редукторе несложная, но требующая соблюдение определенных правил. Поэтому многие владельцы моторов производят замену масла в редукторе ПЛМ самостоятельно.

Читайте наш обзор 5 лучших моторных масел для водного транспорта. Жесткие критерии!

Назначение

Отдельной группой редукторов, применяемых в производстве, выделяют крановые установки. Их главное назначение – изменение частоты вращения и крутящих элементов. Как правило, целесообразно их использовать либо в подъемном оборудовании при транспортировке грузов, либо как привод в оборудовании общего использования. Таким образом, редуктор РК-500 специальный крановый предназначен для изменения крутящих моментов и частоты вращения.

Условия применения

  • Работа в повторно-кратковременном режиме, т.е. при переменных нагрузках с периодическими остановками, допускается длительная работа с постоянной нагрузкой;
  • Вращение валов в любую сторону;
  • Нагрузка одного направления и реверсивная;
  • Окружная скорость не должна превышать 12 м/сек;
  • Частота вращения входного вала не должна превышать 1500 об/мин;
  • Атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м 3 ;
  • Климатические исполнения: У, Т – для категорий размещения 1-3; УХЛ и О – для категории размещения 4 по ГОСТ 15150-69.

Читать также: Какое масло для смазки цепи бензопилы штиль

Заказ редуктора РК

Заказать и купить крановый редуктор РК-500 в можно по телефонам: 8-800-2000-220, +7 (8412) 233-133, +7 (8412) 233-134. ООО ПТЦ ПРИВОД осуществляет поставки в такие регионы, как: Москва, Ростов-На-Дону, Воронеж, Краснодар, Пенза. По вопросам стоимости, производства, модернизации и ремонт-а редукторов РК обращаться по контактным телефонам.

Условное обозначение редукторов РК при заказе: РК-500 -50-12М-У1-48 означает, что устройство типа РК, с межосевым расстоянием 500, номинальным передаточным числом 50, вариантом сборки 12, исполнением конца выходного вала – М и климатическим исполнением У1, числом зубьев зубчатой муфты 48

Технические характеристики

Передаточное числоНоминальное Фактическое8 8,2310 10,3512,5 12,6416,0 15,7520,0 20,4922,4 23,3431,5 31,5040,0 41,5250,0 48,57
Частота вращения, об/минРежим работыДопускаемый крутящий момент на выходном валу редуктора, кНм
РК – 500
600Особо легкий ПВ-15% ПВ-25% ПВ-40%51,27 29,54 25,63 21,7351,88 30,28 26,86 22,7454,36 32,81 28,61 24,2257,38 35,16 30,52 25,8858,29 32,96 28,69 24,4257,77 32,13 28,03 23,5859,60 35,09 30,28 25,9662,87 32,35 28,08 23,8064,85 33,57 29,37 24,80
750Особо легкий ПВ-15% ПВ-25% ПВ-40%48,34 25,78 22,46 19,0450,66 28,81 25,02 21,2453,41 30,52 33,99 31,9856,64 33,99 29,49 23,4457,38 31,98 27,83 23,6857,42 31,72 27,62 23,5260,37 33,84 29,61 25,0062,01 32,23 27,83 23,6864,70 35,57 28,99 24,27
1000Особо легкий ПВ-15% ПВ-25% ПВ-40%51,50 27,01 23,46 19,9154,20 28,27 24,61 20,9555,85 29,66 25,82 21,9755,37 30,35 26,46 22,5659,12 33,17 28,84 24,5161,16 31,49 27,47 23,4461,16 31,49 27,47 23,44
1250Особо легкий ПВ-15% ПВ-25% ПВ-40%54,20 28,71 25,05 21,2454,14 28,22 24,61 21,0157,58 29,30 25,61 21,9260,06 30,76 26,66 22,5663,36 32,59 28,57 24,17
1500Особо легкий ПВ-15% ПВ-25% ПВ-40%52,64 25,43 22,15 18,7757,68 26,34 22,88 19,4258,60 29,79 25,88 21,9762,56 31,43 27,47 23,19
  • при длительной работе с постоянной нагрузкой величина нагрузки должна быть уменьшена на 50% по сравнению с режимом ПВ = 40%;
  • допускаемая радиальная консольная нагрузка на двухконцевые валы уменьшается в 2 раза.

Габаритные и присоединительные размеры

ТипоразмерМежосевые расстоянияLL1L2ll1l2l3l4l5
awтawб
РК – 50035050016405105501120610300205546530
ТипоразмерBB1B2B3HH1H2hdМасса, кг
РК 50058052058040887540010535321230

Типоразмерd1d2d3d4l1l2bht
РК-5009083,50M64 x 413017013022149

Размеры тихоходных валов (под муфты)

Мотор-редуктор NMRV по соотношению цена-качество лучше всех подобных продуктов, которые предлагаются российскому рынку. В любом изделии широкого модельного ряда гарантируется высокая надежность и оптимальная приемлемая цена.

Конструктора предусмотрели унификацию присоединительных размеров, что дает легкость подбора UD-RV (аналог NMRV) взамен получившего при эксплуатации проблему и вышедшего из строя мотор-редуктора практически любых компаний, предлагающих свою продукцию российскому потребителю.

Разработчиками конструкции подобрана очень эффективная в работе смазка на основе качественных синтетических и полусинтетических масел, схема смазки способствует бессбойной работе редукторных агрегатов и не требует замены все время их эксплуатации.

Виды и модификации мотор редукторов UD-RV (аналог NMRV)

Среди мотор редукторов наиболее популярны стандартные червячные модели, кроме них потребителям доступны двухступенчатые и имеющие в одной из ступеней передачу типа PCRV (цилиндрическую), а также изделия с вариаторной UD-приставкой. Приставка располагается на входе, в результате получаются модификации:

  • UD с NMRV (UD+NMRV),
  • UD с PCRV (UD+PCRV),
  • UD с DRW (UD+DRW).

Среди вариантов исполнений NMRV и NRV производится с выходным цилиндрическим SS – односторонним валом. Исполнение PCRV и DRW – с выходным цилиндрическим DS – двухсторонним валом. Входные валы для всех вариантов могут быть двухсторонними.

Читать также: Нагрузочное сопротивление для проверки батареек

OOO ПТЦ Привод поставляет все возможные варианты, полный модификационный ряд редукторных изделий, если заказчик потребует, реализуемая продукция будет укомплектована выходными фланцами, тягами, валами и пр.

Схемы и методы смазки зубчатых и червячных передач

На получение редуктором максимальной производительности, важен выбор схемы и способа осуществления смазки. В зависимости от типа используемого на предприятиях Харькова оборудования, или, например, эксплуатируемых в условиях частной практики приводных агрегатов в Днепропетровске, применяется конкретная схема смазки. Это способствует и облегчению хода механизмов особого расположения, и выполнению охладительной функции. Наиболее распространенными вариантами являются:

Смазка зацепляющихся зубьев происходит путем передачи осевшему количеству масла между зубцами. При этом корпус служит емкостью для данного состава, заполняющего пространство на высоту 2-3 зуба.

Второй метод – использование дополнительной шестерни, вращающейся на закрепленной в корпусе оси и сопрягаемой с одним из редукторных колес. Эту схему применяют при случае, когда ведомое колесо работает при скорости ниже 15 м/сек.

Метод применения насосной подачи, создаваемой принудительное давление. Здесь защитное покрытие стекает по внутренней поверхности редуктора и отводится маслоотводом. Данная схема предполагает точную подачу струи в место входа зубцов в зацепление, обеспечивая максимальную производительность.

Метод обработки узких колес предполагает наличие одиночных сопл. Здесь же возможен индивидуальное внесение смазочных средств в места зацепления.

В связи с этим, необходимость купить наиболее оптимальное и качественное масло под работу конкретного приводного механизма напрямую связана с значительных улучшением производительности каждого узла (вал, колеса, подшипники) и всего агрегата.

Новости 2021

Редукторы — замена масла

Компания Motovario — один из ведущих производителей общепромышленных редукторов представляет Вашему вниманию ряд обучающих видеороликов по обслуживанию редукторов. Чтобы сделать обслуживание редукторов простым и эффективным предлагается воспользоваться видеоинструкциями по техобслуживанию редукторов Motovario. Они покажут основной порядок выполняемых действий и применение инструментов для замены масла в редукторах. Квалифицированное обслуживание редукторов продлит срок службы и исключит преждевременный выход оборудования из строя. При эксплуатации редукторов в диапазонах температур ниже -30C и выше +60С необходимо использовать специальные сальники. В силу высокой степени вязкости некоторых масел необходимо учитывать факт ненадлежащего распределения масла внутри редуктора по трущимся частям, поэтому при начале рабочего цикла рекомендуется дать редуктору поработать несколько минут без нагрузки. Смазка редукторов

Количество масла указано ориентировочно. Правильность заливки контролируется по смотровому окошку или щупу, если он поставлен в комплекте. колебания уровня масла могут быть связаны с конструктивными допусками, положение монтажа или сборкой редуктора

Поэтому очень важно проверять уровень масла в редукторе, а при необходимости восстанавливать его. Типоразмеры редукторов: 025 — 030 — 040 — 050 — 063 — 075 — 090 — 110 поставляются с заправленной синтетической смазкой ENI TELIUM VSF на весь срок службы/эксплуатации редукторов. Они могут быть установлены в любом положении, указанном в каталоге, исключая модели NMRV-090 — NMRV-110, для которых позицию монтажа необходимо определить

Типоразмеры 130 и 150 поставляются вместе с минеральным маслом ENI BLASIA 460. Для типоразмеров редукторов 130 и 150 необходимо определить положение монтажа, в противном случае, редукторы будут поставляться с количеством масла, предназначенным для монтажа в позиции B3. Только редукторы серий 130 и 150 снабжены вентиляционными, сливными и контрольными заглушками. При необходимости следует заменить закрытую пробку, предусмотренную для транспортировки, вентиляционной заглушкой, поставляемой с редуктором. Предварительные цилиндрические ступени снабжены синтетической смазкой ENI TELIUM VSF на весь срок службы. Данная смазка отличается от используемой в червячных редукторах. По заказу клиента можно поставить редукторы со специализированными смазочными материалами (см. каталог)

Они могут быть установлены в любом положении, указанном в каталоге, исключая модели NMRV-090 — NMRV-110, для которых позицию монтажа необходимо определить. Типоразмеры 130 и 150 поставляются вместе с минеральным маслом ENI BLASIA 460. Для типоразмеров редукторов 130 и 150 необходимо определить положение монтажа, в противном случае, редукторы будут поставляться с количеством масла, предназначенным для монтажа в позиции B3. Только редукторы серий 130 и 150 снабжены вентиляционными, сливными и контрольными заглушками. При необходимости следует заменить закрытую пробку, предусмотренную для транспортировки, вентиляционной заглушкой, поставляемой с редуктором. Предварительные цилиндрические ступени снабжены синтетической смазкой ENI TELIUM VSF на весь срок службы. Данная смазка отличается от используемой в червячных редукторах. По заказу клиента можно поставить редукторы со специализированными смазочными материалами (см. каталог).

Замена смазки в редукторах Motovario без смазочных отверстий

Замена смазки в редукторах Motovario цельным прямым выходным валом

Замена смазки в червячных редукторах Motovario через крышку защиты подшипника выходного вала

Замена смазки в редукторах Motovario через смазочное отверстие и отверстие для слива масла

Как смазать пластиковую прокладку для защиты подшипника в редукторах Motovario

Купить редукторы и мотор редукторы Motovario >>

Применение

По данным статистики, около 40% редукторных масел приходится на производственное оборудование – станки, штампы, кузнечные прессы и прочее. Еще 40% потребляет металлургическая промышленность. Оставшиеся 20% распределяются, в основном, среди шахтного и корабельного оборудования.

Существует отдельная категория редукторных масел, применяемых в оборудовании на пищевых производствах. Для этих масел разработаны специальные пищевые допуски, на случай их контакта с продукцией.

Масла на синтетической основе более распространены, поскольку они не подвержены испарению. К тому же, у них более длительный срок службы, в несколько раз превосходящий период годности масел на минеральной основе. Это позволяет реже заменять масло, или подвергать его регенерации.

Редукторные масла эксплуатируются в сложных условиях, поэтому у них более высокие показатели, чем у других, производство дорогостоящее и контролируется максимально тщательно.

Ведущие мировые корпорации ведут постоянное совершенствование характеристик масла, расходуя на это немалые средства, не все компании могут себе позволить такие разработки. У каждого серьезного производителя оборудования имеется свой список марок, который он рекомендует для своих механизмов. Поэтому не стоит пытаться приобретать масла малоизвестных фирм – сэкономив на покупке масел, можно впоследствии потерять немалые деньги на ремонт производственного оборудования.

Оригинальные немецкие автобаферы Power Guard

Зеркало-видеорегистратор FUGICAR FC8

Солнцезащитные шторки Трокот на магнитах!!!

Предыдущая

Трансформаторное масло

Следующая

Компрессорное масло

Рекомендации по замене

Замена смазывающего вещества в большинстве случаев не создает существенных проблем. Это связано с тем, что станок и другое оборудование имеет специальное отверстие для заливания масла. Смазка для червячных редукторов продается в определенных емкостях, заливание проводится при помощи лейки. Среди других рекомендаций можно отметить следующие моменты:

  1. Не рекомендуется проводить смешивание старого вещества с новым. Это связано с тем, что при разбавлении в червячном редукторе остаются загрязняющие вещества. Подобная процедура не решает проблему, связанную с перегревом и износом рассматриваемой конструкции.
  2. В каждом случае требуется определенный объем вещества. В обычном червячном варианте исполнения заполняется примерно 1/3 объема, смазывание проводится за счет разброса при вращении.
  3. Слив отработки в некоторых случаях может создать трудности. Как правило, в нижней части есть соответствующее отверстие для слива.

Обслуживание некоторых механизмов должно проводиться исключительно специалистом. Примером можно назвать автоматические коробки передач, которые также основаны на применении редуктора модифицированного червячного типа.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

1. Какое масло заливать в редуктор.

Масло следует выбирать в зависимости от температуры внешней среды и режима работы редуктора.Для червячных редукторов типа Ч, 2Ч, 1Ч, Ч2, 2МЧ производители рекомендуют следующие масла:

Группа масел при температуре внешней среды от -40 до 0 от -10 до +25 от +15 до +50

Непрерывный 1 3.4 4

Повторно-кратковременный 1 2.3 3

Группа смазкиОсновныеДублирующие
АСЗп-6 ТУ 38 10111-75 АСЗп-10 ТУ 38 101207-77—— Цилиндровое легкое 11
ИГП-114 ТУ 38 101413-78ОСТ 38 0185-75 Цилиндровое тяжелое 52

ИГП-152 ТУ 38 101413-78 ГОСТ 6411-76 Цилиндровое тяжелое 52

4 ИГП-182 ТУ 38 101413-78 ГОСТ 6411-76

Также рекомендуется КС-19 ГОСТ 9243-75 от минус 10 до плюс 50, смазка «Трансол-100» ТУ 38.УССР201352-84, МС-20 ГОСТ 21743-76, а для температуры от минус 40 до 0 АСЗп-6 ТУ 38 10111-70, АСЗп-10 ТУ 38 101267-72.

Производитель червячных редукторов тип 5Ч рекомендует всесезонное трансмиссионное масло ЛУКОЙЛ Тм-5 (SAE 85W-90).

Производители червячных редукторов тип NMRV и NRV рекомендуют:

Производители цилиндрических редукторов тип 1ЦУ, ЦУ, 1Ц2У, Ц2У, 1Ц3У, Ц3У рекомендуют:

Типоразмер редуктораОбьем зал. масла, лМарка маслаТемпература окружающей среды
1Ц2У-1001,1Индустриальное И-40А и И-50А+45…-15
1Ц2У-1251,4ГОСТ 20799-88
1Ц2У-160 с алюминевым кор.2,9Масло трансмиссионное ТАП-15В и ТАД-17+50…-20
1Ц2У-160 с чугунным кор.4,5ГОСТ 23652-79+50…-25
1Ц2У-2009
1Ц2У-25015

Допускается применение других масел с вязкостью не ниже 40 сСТ при температуре +50 и 5 сСТ при температуре +100. Допускается температура масла в корпусе редуктора не более 80 градусов. Также рекомендуется при температуре +50…-10 заливать ИРП-150, ИТП-200, при температуре +50…-5 УТП-300, а при температуре +50…-40 ТСп-10 ГОСТ 23652-79, Dentax 90 фирмы SHELL, Mobilube C 90 фирмы MOBIL.

Производители цилиндрических редукторов тип РЦД рекомендуют: Индустриальное 50 ГОСТ 1707-51, тракторное АК-15 ГОСТ 1862-63, компрессорное М ГОСТ 1861-54.

Сфера применения редуктора

Этот механизм является незаменимым помощников в различных сферах деятельности человека. Обычно он применяется:

  • в промышленности;
  • в автомобильных коробках передач;
  • в электрооборудовании и бытовой техники;
  • в газодобывающей промышленности и многих других отраслях.

В промышленности этот механизм используется очень широко. В различных обрабатывающих станках он применяется как вращательная передающая деталь, повышающая скорость оборотов.

А вот в автомобильных коробках передач редуктор, наоборот, понижает частоту вращения двигателя. От того, насколько правильно отлажена его регулировка, зависит плавность и мягкость хода транспорта.

Это понижающее обороты устройство используется также в бытовой технике и электрооборудовании, имеющих электродвигатели. Это могут быть миксеры, стиральные машины, дрели, кухонные комбайны, болгарки.

Редукторы являются незаменимой частью вентиляционного оборудования, очистных сооружений, насосных систем. Они способствуют поддержанию оптимального давления газа в газопламенных установках.

Газодобывающая промышленность также не может обойтись без этого механизма. Транспортировка и хранение газов является довольно опасным процессом, поэтому используют редуктор, с помощью которого перекрывают доступ газа или открывают ему выход, регулируя напор.

Тип редуктора определяет выбор марки масла

Основное предназначение редукторов – передача мощности, но не только. В зависимости от своей конструкции, редукторы могут изменять крутящий момент, скорость, а также направление движения.

Фактически, редуктор – это узел механизма, испытывающий очень высокие силовые нагрузки. Помимо этого, редукторы с каждым годом становятся компактнее, только за последние 50 лет их размеры уменьшились в 3 раза, передавая при этом ту же мощность.

Нагрузка на детали редукторов возросла, увеличилось число оборотов, повысилась рабочая температура.

Соответственно, и к маслам для редукторов предъявляются постоянно растущие требования.

Редукторы различаются по типу передач на:

  1. Цилиндрические. Оси валов в них установлены параллельно.
  2. Конические. Оси валов имеют пересеченное размещение.
  3. Червячные. Оси валов перекрещены.
  4. Комбинированные. Сочетают вышеперечисленные типы передач.

Также модели редукторов делятся на одно- и многоступенчатые, это зависит от количества передач. В зависимости от типов редукторов применяются различные масла, которые должны соответствовать поставленным задачам.
