Болотоход из мотоблока своими руками

Как сделать самодельный вездеход из мотоблока

Понимают под вездеходом — различные средства передвижения. Это и тракторы, и снегоходы, и внедорожники, и танки. На сегодняшний день, покрытие большей части автодорог пролегающих через сельскую местность не имеют асфальтового покрытия. Вот почему те, кто сталкивался с такой проблемой, так сильно интересует самодельный вездеход из мотоблока. Имея мотоблок, можно самостоятельно изготовить колесный вездеход, который бы обладал высокой проходимостью, как по водным преградам, так и по снегу.

Собираем вездеход, силовым агрегатом которого будет мотоблок. В чем и заключается основная идея: снимаем с мотоблока руль и колеса, вставляем в раму, причем карданы мотоблока идут на мосты. Одно из ключевых требований — не допустить кардинальной переделки мотоблока. Другими словами, установил мотоблок в раму — получился плавающий вездеход. Снял с рамы и собрал детали — вернул обратно мотоблок. Вот результат этой идеи.

Габариты и размеры самодельного вездехода

Габаритные размеры вездехода: длинна 3100 мм, ширина 1760 мм, высота 1820 мм. Грузоподъемность 200 кг. Максимально развиваемая скорость от 8 до 12 км/ч. Масса техники 530 кг. Одноуровневая рама сделана из профильной трубы (60х40х2). В качестве силового агрегата используется мотоблок марки МБ-3 «Нева», с двигателем мощностью 7 л.с.

Также позволяет переключать три передачи переднего хода, одну заднего. Установленные мосты М-412. Используются закрытые диски, с болтовыми фиксаторами. Установлены шины от КАМАЗа-вездехода, камерный вариант. Поворотный кулак от УАЗа со ШРУСом М-2141. Используется рулевое управление от колонки — ВАЗ-1111 «Ока». Установлена трансмиссионная, механическая тормозная система.

Для изготовления вездехода был приобретен мотоблок марки МБ-3 «Нева». Подбирался по причине трехскоростной КПП, у которой очень тихая первая передача. Также установлен не особо мощный двигатель.

Еще одна причина выбора мотоблока — возможность отключить от трансмиссии одно из колес. В результате получаем на самодельном вездеходе возможность отключить один из мостов.

Конструкция вездехода очень простая. Все части управления мотоблоком находятся на задней полураме. Это позволяет использовать мотоблок не переделывая. Вследствие этого использовались мотоблоковские части управления, которые целиком устанавливались на раму вездехода. Исключением являются тросик и педаль управления сцеплением. Свой трос вместе с рычагом снимается с мотоблока, и присоединяется тросик сцепления от вездехода, который связан с педалью.

Остается таким же принцип действия сцепления, как на мотоблоке: вездеход едет после нажатия на педаль, и останавливается, когда ее отпускают. Мощности двигателя достаточно для движения на третьей передаче, чтобы въехать на крутой подъем.

На первой передаче, при минимальной скорости достигается максимальная тяга, благодаря чему вездеход идущий на холостых оборотах, преодолевает сложные препятствия, не сильно напрягая двигатель. Чтобы увеличить максимальную скорость вездехода, нужно увеличить диаметр ведущего шкива на 50%, что не повредить тяговым возможностям мотоблока.

Квадроцикл из мотоблока: переделка в 4 шага

Квадроцикл – транспортное средство на четырех колесах, отличающееся хорошей проходимостью, маневренностью и повышенной безопасностью. Нередко конструкторы сравнивают его с 4-колесным мотоциклом.

Самодельные квадроциклы чаще всего воссоздают на основе мощных агрегатов типа «Нева». Пошагово это процесс выглядит так:

модификация колесной части. Ввиду того, что мотоблочные движители конструктивно находятся под корпусом, в квадроцикле их нужно развести на равное расстояние от кузова. Для этого лучше всего воспользоваться заводскими адаптерами;
переделка рамы – ее следует усилить. По возможности берется готовая от старого мотоцикла. Она будет крепче самодельной и не создаст в будущем квадрациклу проблем;
монтаж дисков – для квадроцикла подойдут низкопрофильные диски. Для сглаживания трения между резиной и ободом устанавливают тканевые прокладки;
инсталляция шин на квадроцикл – традиционно используют камеры от грузовиков. Можно воспользоваться так же колеса малого давления, достоинства которых будут рассмотрены дальше. Несомненным бонусом для квадроцикла станет то, что он не будет нуждаться в амортизаторах.

После нехитрых манипуляций квадроцикл можно испытывать на проселочной трассе.

Багги из мотоблока

Багги представляет собой небольшой достаточно легкий автомобиль, предназначенный для передвижения по бездорожью. В современном мире есть много различных модификаций таких аппаратов.

Существует также багги с двигателем от мотоблока. Багги своими руками создается не так часто, как рассмотренные выше агрегаты. Поскольку багги скорее является автомобилем, чем квадрациклом, то для его создания потребуется больше специализированных деталей.

Для его создания потребуется:

труба;
колеса от прицепов, тележек, мотороллеров, мотоколясок или квадроциклов;
ступицы колес, руля, задней оси, тормозного диска;
рулевое колесо, рулевая рейка;
система торможения;
пружины, амартизаторы;
мотоблок;
сиденье.

Приближенность схемы багги к автомобильной конструкции накладывает определённые сложности. При изготовлении багги придется самостоятельно собирать и настраивать систему торможения, заниматься конструкцией подвески и приводом колес. Для правильной сборки и изготовления багги следует составить предварительный чертеж модели. Пример чертежа представлен ниже.

Сам процесс изготовления напоминает предыдущие самоделки.

Так можно использовать обычные мотокультиваторы. Всего несколько дополнительных запчастей, немного хитрости, смекалки и воображения, и можно своими руками изготовить различного рода мотовездеходы, которым не страшны ни овраги, ни холмы и даже болота.

Какой вид транспорта вы бы предпочли для изготовления своими руками?

Движение по снегу

На основе мотоблока можно сделать и снегоход. Это отличный вариант использования сельскохозяйственной техники в зимний период. Обычно она бездействуют в гаражах, но после небольшой модернизации мотокультиватор становится прекрасным вездеходом.

Для работы понадобятся мотоблок, сварочный аппарат и мощные колеса, которые при желании можно заменить гусеницами. Такой снегоход будет обладать очень высокой проходимостью и справится даже со сложными снежными заносами. Собирать снегоход следует четко по чертежу.

Но перед тем как начать модификацию, необходимо тщательно продумать вопрос использования техники. От этого зависит рекомендуемая мощность и тип конструкции. Кроме того, следует обязательно продумать грузоподъемность устройства

Это особенно важно в тех случаях, когда снегоход планируется использовать для перевозок тяжелых грузов по снегу

Для того чтобы не ошибиться в расчетах и не испортить никакие детали дорогого мотоблока, следует для начала изучить чертежи, а после составить макет из картона. Это позволит двигаться в правильном направлении и оценить свои возможности. Для хорошего мастера сложностей в изготовлении снегохода из мотоблока своими руками быть не должно. Даже гусеницы можно сделать самостоятельно, имея под рукой определенной оборудование, а также навыки работы с ним. Как минимум мастеру нужно уметь обращаться со сварочным аппаратом.

Как сделать самодельный колесный вездеход

Пример чертежа вездехода на шинах низкого давления

Есть смысл оснастить базовый агрегат понижающим редуктором. Причина в том, что лучшие показатели по крутящему моменту бензиновые и дизельные двигатели имеют при частоте вращения коленчатого вала примерно в 75-85% от максимальной.

Рама вездехода

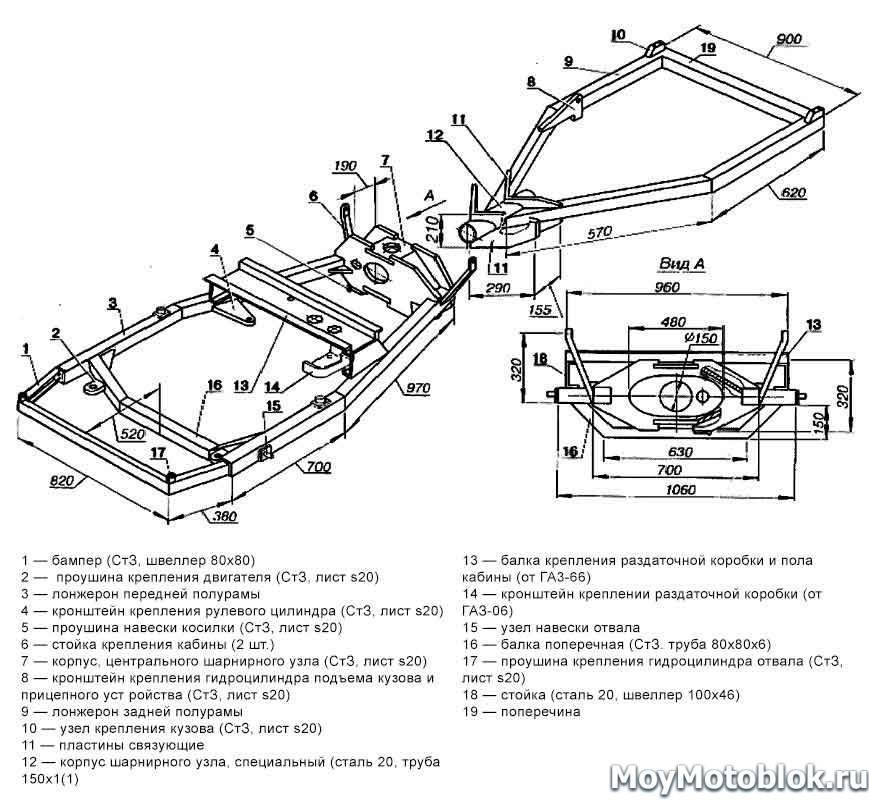

Пример чертежа рамы-переломки

Между передним и задним мостами создается рама. В основу лучше использовать профильные трубы прямоугольного или квадратного сечения. Они обеспечивают большую жесткость, чем катаные уголки, швеллеры и двутавры той же массы.

Стыковка элементов рамы колесного вездехода может быть жесткой, тогда он будет сформирован в однообъемном формате. При использовании тяжелых мотоблоков «Нева» или МТЗ такой вариант станет предпочтительным.

Как вариант, изготавливают ломающуюся раму (переломка), вариант используется для местностей со сложным профилем. Здесь сочленение выполняется через шкворень. Передний и задний мосты имеют независимую друг от друга подвеску. Такие вездеходы мастера создают на базе мотоблоков «Нева» и «Угра».

Задний мост и подвеска самодельного вездехода

Некоторые самодельщики для упрощения конструкции используют готовый задний мост от легкового автомобиля. Например, от автомобиля «Москвич-412»: его небольшая масса позволяет выполнить монтаж на легком вездеходе. Подвеска выполняется на амортизаторах для плавного хода и пониженной вибрации.

Другие мастера делают независимую подвеску на каждое заднее колесо. Такой подход реализован на мотороллере «Муравей». При движении ощущается небольшое раскачивание, в то же время колеса испытывают меньшее сопротивление на неровностях, заметно снижается расход топлива.

Соединяют задний мост с рамой длинными закаленными болтами. Для эластичного сочленения применяют резиновые вставки, например, сайлентблоки. Это улучшает эксплуатационные характеристики вездехода на базе мотоблока.

Колеса (камеры низкого давления)

Чтобы двигаться по влажному и зыбкому грунту можно применить грунтозацепы. Они обеспечивают высокое сцепление. Еще лучше ведут себя камеры низкого давления большого диаметра. Пневматики имеют минимальное давление на грунт, а наличие воздуха, заключенного в камерах вездехода, позволят создать плавающий вездеход.

Для установки на заднем мосту используют самодельные или специальные колеса для вездеходов, болотоходов и снегоходов. Приобретают их в сборе или отдельными элементами: покрышка, камера, диск. Собирается колесо просто.

Самодельные диски под пневматики изготовляются путем сваривания обычных дисков и крепежных пластин с помощью металлических трубок. Такое расширение необходимо для того, чтобы подогнать небольшой диаметр автомобильного диска под большие камеры и лучшей их фиксации.
На специально расширенный диск надевается большая камера – либо фирменная, либо от других агрегатов (ГАЗ 53, Урал, Камаз или другой грузовик, авиационная камера и т.п.).
В отверстие диска выводится воздушный клапан.
Колесо накачивается воздухом.
Получившиеся шины устанавливаются на вездеход самоделку.

Увеличить проходимость обычного колес на камерах низкого давления можно, создав дополнительный протектор. Например, дополнительно закрепить камеры цепями, транспортерной лентой, самодельными траками или другим способом.

Другой вариант – вырезать из покрышки накладной грунтозацеп. Глубина зацепа конструкции достигает более 20-25 мм. Сопротивление перекатыванию увеличивается, в то же время резко снижается коэффициент буксования.

Сборка самодельного вездехода из мотоблока

Когда все инструменты, запчасти и комплектующие будут подготовлены, можно приступать к сборке. Это примерный план, как собрать самодельный вездеход, все зависит от выбранной конструкции.

На сваренную или готовую раму устанавливается мотоблок.
Монтируется задний мост и, если нужно, передний.
На раме размещается сидение.
Если предусмотрено чертежом и схемой, выполняется монтаж рулевого управления.
К раме крепится защита, ее изготавливают из пластика или металлического листа.
Будущий водитель должен опробовать удобство посадки, при необходимости предусматривают вспомогательные приспособления для регулировки посадки.
Проверяется работоспособность тормозов.
Устанавливаются электрические цепи и осветительные приборы.

После завершения стендовых испытаний приступают к полевым. Нужно знать, как ведет себя машина в сложных условиях.

Учимся создавать квадроцикл из мотоблока

Любопытно, могли ли конструкторы мотоблоков представить, во что народные умельцы будут превращать их детища? Вряд ли! Более того, мастера не собираются останавливаться на достигнутом, и ярким тому доказательством является созданный на основе мотоблока квадроцикл.

От стандартного мотоцикла он отличается наличием четырех колес, позволяющих с легкостью проезжать по самым гористым территориям. Квадроцикл также известен относительной безопасностью, ведь в случае попадания в яму на дороге вылететь из двухколесного мотоцикла гораздо проще, чем с четырехколесного.

Детальные этапы трансформации

Для начала следует развести колеса с помощью специальных ставок, которые вытачиваются на токарном станке или приобретаются в магазине;
Затем нужно позаботиться о создании рамы. Указанные детали нередко «одалживаются» у велосипеда или мотоцикла, но не исключается возможность сваривания их из классических водопроводных труб;
Теперь следует прикрепить эту самую раму к мотоблоку за поворотный шарнир, используя два штифта;
После нужно разобраться с колесами. Естественно, в качестве наилучшего варианта рассматриваются автомобильные диски для резины (с низким профилем). Они отличаются довольно широким ложе и отличной резиновой камерой, которая будет идеально прилегать к ним;
Камеры следует выбрать от грузовых машин, тогда в практичности и выносливости устройства сомневаться не придется.

Благодаря такому вот нехитрому способу переделки, можно получить отличный квадроцикл, не нуждающийся в накатанной дороге и не боящийся крутых поворотов и склонов.

В общей сложности можно отметить, что при наличии дополнительных инструментов, материалов, чертежей, видео-уроков и прочего, мотоблок можно полностью переквалифицировать и «вдохнуть в него новую жизнь»!

Сделал себе самодельный вездеход из мотоблока «Нева».

Захотелось сделать самодельный вездеход — снегоход, для поездок по деревне. Пересмотрел несколько вариантов, решил что-то соорудить на базе своего мотоблока «Нева».

Мотоблок, оборудован четырёхтактным, бензиновым двигателем воздушного охлаждения, мощностью 6.5 лошадок и понижающим редуктором. Чтобы сделать из него вездеходный транспорт, мотоблок пришлось немного доработать.

Из кусков профильной трубы, изготовил тележку с парой колёс (от садовой тачки) и сидением. Также изготовил пару съёмных лыж, которые одеваются на задние колёса тележки, если предстоит поездка по снегу. Тележка соединяется с рамой мотоблока шарнирным соединением.

Затем, усовершенствовал колёса. Мотоблочные колёса снял, они небольшие, а вместо них поставил диски и резину от автомобиля. Чтобы повысить проходимость вездехода из мотоблока, поверх покрышек, одел транспортёрную ленту с грунтозацепами сделанными из деревянных брусков закреплённых на ленте саморезами.

Такая переделка, позволяет мотоблоку быстро передвигаться по неглубокому снегу, если снять лыжи с задних колёс, то можно ездить по бездорожью.

Самоделка имеет свои плюсы и минусы. Минимум затрат и вы получаете отличный мини вездеход — снегоход для поездок на рыбалку или просто для покатушек. При желании, колёса можно обратно поменять на мотоблочные и применять мотоблок по назначению. Но большие колёса несколько ухудшают маневренность вездехода, поворачивать не очень удобно.

Проходимость, зависит от мощности мотора, на этом мотоблоке стоит двигатель мощностью 6.5 л.с, по накатанному снегу вездеход едет отлично, чуть глубже — уже колёса зарываются. Идеальный вариант для мини вездехода — мотор на 10 — 13 лошадок, тогда уже можно ездить по более глубокому снегу.

Предлагаю посмотреть небольшое видео: вездеход на базе мотоблока «Нева».

И так что же понадобилось автору для сборки вездехода

Инструменты: сварочный аппарат, дрель, болгарка, набор ключей ,молоток, отвертка, кусачки.

Материалы: мотоблок, трубы квадратного и круглого сечения, уголки, болты, шурупы, камеры ГАЗ 53, диски от жигулей, рулевая колонка, ступицы, тяга, арматура, стальная проволока.

Итак чем же руководствовался наш автор в разработке данного агрегата это конечно же чертежи и наброски

Самодельный квадроцикл из мотоблока

Помимо караката из мотоблока можно соорудить и самодельный квадроцикл из мотоблока, представляющий собой четырехколесный безопасный и маневренный мотоцикл.

Но стоит помнить, что самодельный квадроцикл будет достаточно маневренным и выносливым, как и его оригинал, но по скорости он будет ему намного уступать.

Самым простым двигателем для квадроцикла является мотоблок. Процесс трансформации мотоблока в квадроцикл осуществляется в 3 последовательных этапа:

Увеличение колесной базы, необходимость которой возникает из-за расположения колес на мотоблоке под двигателем. Этот процесс можно осуществить, выточив на станке вставки или купив в магазине готовые варианты.
Создание рамы, за основу которой можно взять велосипед или мотоцикл. При их отсутствии можно использовать обычные стальные трубы, которые необходимо сварить между собой. Крепление рамы к мотоблоку осуществляется за поворотный шарнир 2 штифтами.
Подбор и монтаж колес — следует использовать низкопрофильную резину. Без дисков здесь не обойтись. Можно использовать камеры от грузовых автомобилей, что позволит избежать установки дополнительных амортизаторов. Для того чтобы резина прослужила на квадроцикле подольше, необходимо взять обычный брезентовый поливочный шланг и обмотать колеса сделанного агрегата в несколько слоев. Чтобы он не размотался, его концы фиксируются клеем.

Для создания хорошего квадроцикла нужно составить его предварительный чертеж

Особое внимание нужно уделить полному приводу 4х4. Примеры чертежей представлены ниже

Поэтапная инструкция

Чтобы изготовить квадроцикл из мотоблока, не требуется сильно переделывать технику. Сам процесс включает в себя следующие этапы:

База колес расширяется. Так как диски у мотоблока расположены непосредственно под мотоблоком, то их раздвигают. Вытачивают вставки на станке, а если такового нет, то просто приобретают подходящие адаптеры, служащие расширению этой базы.
Обустраивается рама. Она должна быть прочной и надежной. Обычно применяют мотоциклетную готовую раму, но при определенных навыках можно обрезки труб сварить между собой. На эту деталь будет производиться значительная нагрузка, так как именно на нее крепится двигатель и все основные узлы. Ко всему агрегату рама присоединяется при помощи двух специальных штифтов и поворотного шарнира.
Устанавливаются колеса, размер которых различается, в зависимости от предназначения мотоустройства. Первым делом необходимо выбрать диски. Лучше применить автомобильные, под низкопрофильную резину, чтобы камера плотно к ним прилегала. Для сохранения целостности и более долгой эксплуатации, рекомендуют положить прочную, но мягкую ткань, между диском и камерой.

Вместо шин можно использовать камеры с большегрузных машин, что обеспечит увеличение устойчивости и площади сцепления с дорогой. Также их применение поможет повысить амортизацию техники. Но они тонкие и не имеют запаса прочности, поэтому такие колеса будет легко повредить колючками, сучками и острыми предметами. Один из выходов, защищающий шины от повреждений, – это обмотка их шлангом из брезента и последующая фиксация его моментально застывающим клеем.

Вот так легко и просто мотоблок можно трансформировать в агрегат, быстро и маневренно перемещающийся по полям, холмам, крутым оврагам и другим местам, где нет асфальтированного дорожного покрытия.

Самостоятельно смонтированный квадроцикл по функциональности и характеристикам ничуть не хуже заводских устройств. Главное, что вы знаете его слабые и сильные стороны, и сделанный агрегат с любовью прослужит долго и без особых неполадок. Нужно только вовремя проводить техническое обслуживание и следить за состоянием всех систем.

Следует учесть все мелочи, скрупулезно подобрать все необходимые материалы и точно произвести все работы.

В общем, имея в наличии специальные и просто основные и дополнительные инструменты, можно расширить возможности своего мотоблока, обеспечить новую функциональность и использование для многих новых действий.

Источник

Как переделать мотоблок в снегоход

Почему именно мотоблок? Это самый используемый агрегат, который есть в наличии практически у каждого хозяина приусадебного участка. В зимнее время нет необходимость его использовать для обработки земли и уходом за растениями. Поэтому зимой двигатель от мотоблока можно устанавливать на снегоход, а весной вернуть на мотоблок.

Читать также Болиголов трава лечебные свойства и противопоказания

При изготовлении снегохода обычно используют двигатели от мотоблоков среднего класса, с наличием заднего тягово-сцепного устройства и ручного управления. В качестве варианта можно использовать мотоблок «Нева» для изготовления снегохода. Стоимость такого агрегата средняя, а установленные двигатели собраны в Японии.

Также на таких двигателях установлено принудительное воздушное охлаждение, что является плюсом для изготовления снегохода. Результатом всех трудов получится отличный снегоход, мощностью 6-7 л.с. Это позволит перевозить одного или двух человек и небольшой груз, ниже опишем как переделать мотоблок в снегоход подробнее.

Чтобы самостоятельно собрать снегоход необходимы такие детали: двигатель, сварочный аппарат, трубогиб и некоторые покупные запчасти. Несколько этапов изготовления снегохода из мотоблока.

Конструкция переделаки мотоблока в снегоход

Вначале необходимо изобразить конструкцию будущей машины в виде чертежа. Для этого поможет анализ изготовленных самодельных снегоходов. Сама конструкция будет состоять из двух частей: ведомой и ведущей. Ведомая часть состоит из амортизаторов, полозий, рулевой колонки. Для изготовления ведущей части понадобится рама, привод и силовой агрегат.

Когда разрабатывается самодельный проект, следует заранее определить части конструкции, которые изготавливаются самостоятельно, и выделить те части, которые необходимо приобрести.

После создания чертежа, переходим к изготовлению рамы. Для этого желательно использовать трубы. Иногда используют обычные водопроводные, но для большей прочности нужно использовать трубы от мотоциклетных рам. Чтобы придать раме желаемую форму, при помощи трубогиба нужно согнуть трубы. Закрепляются они при помощи сварки.

Во избежание грубых ошибок при сборке снегохода, детали рамы сначала необходимо закреплять точечной сваркой. Проверив правильность конструкции, стыки завариваются единым безразрывным швом. После этого к готовой раме привариваются кронштейны для установки двигателя, полозьев, сиденья, рулевой колонки и других частей.

Полозья и двигатель снегохода

Полозья представляют собой одну или две широкие лыжи, прикрепленные на шарнирном соединении к рулевой колонке. Амортизаторы — это лучшее решение при изготовлении передней подвески. Для этой цели лучше всего подходят рычажные амортизаторы, которые использовались на мотоциклах.

Двигатель и коробка передач устанавливаются на ведущей части собираемого снегохода. Тут нужно заранее решить, для передвижения использовать гусеницы или колесный ход. Оба типа приводов содержать как преимущества, так и недостатки.

Установленные у снегохода задние ведущие колеса позволяет ему быть более маневренным, благодаря легкому весу. Но во избежание пробуксовки колес на рыхлом снегу, их необходимо комплектовать цепями. При использовании гусеничного хода, повышается проходимость снегохода, но значительно увеличивается его вес, что снижает маневренность.

Гусеницы для снегохода

Гусеницы к снегоходу также можно изготовить самостоятельно. При этом можно использовать различные материалы: конвейерные ленты, мотоциклетные цепи, водопроводные трубы и др. Главное, изготовить их надежными, легкими и качественными, чтобы было хорошее сцепление траков с поверхностью.

Развиваемая скорость снегохода 60-70 км/час. Но даже на такой скорости снегоход остается довольно опасным видом транспорта. Поскольку передвижение происходит по снегу, то поверхность движения будет меняться неоднократно, даже во время небольшой поездки. Особая опасность появляется во время бездумной езды в лесу на больших скоростях. Также аккуратно следует передвигаться на открытых неизвестных пространствах, после выпавшего свежего «легкого снега».

Чтобы при езде было меньше проблем, нужно одевать специальную одежду. Чем больше скорость снегохода, тем более требовательным нужно быть к одежде. В наше время валенки и ватники уже не годятся. Одежда должна быть предназначена специально для езды на снегоходах. Также нужно пользоваться специализированным шлемом.
