Как резать профиль под 45 градусов

Резка труб под углом: преимущества и недостатки разных способов

В ходе проведения монтажных и сантехнических работ часто требуется выполнить резку заготовок под определенным углом. Изменение направления линии отреза необходимо для дальнейшей стыковки и сваривания с другими трубами такой же конфигурации, или для монтажа запорно-регулирующей арматуры.

Стоит учитывать, что точность реза под нужным углом необходима для получения высокой плотности соединения металлопроката. Для этого нужно иметь необходимые приспособления, качественный труборез и владеть соответствующим опытом проведения работ по обработке труб.

В данной статье мы рассмотрим приемы резки труб под различными углами.

1. Способы разметки труб под углом 45 градусов

Резка трубных заготовок под углом 45° наиболее востребована при монтаже тепловых магистралей, канализационных сетей, газопроводных систем. Для этих целей используют трубы из черных металлов и нержавеющей сталей цилиндрического сечения, небольшого и среднего диаметра – 20-500 мм.

Одной из основных задач при резке труб под углом 45 градусов является точность измерения угла и ровность среза трубы, чтобы при стыковке соединяемые элементы совпали с точностью до миллиметра. Особенно это касается тонкостенных труб – при малейшей погрешности реза стенки соединяемых труб не смогут соединиться в нужной конфигурации

Поэтому пристальное внимание необходимо уделить точности раскроя

Разметка труб круглого сечения

При отсутствии производственного шаблона можно воспользоваться лекалом из бумажного листа квадратной формы. Для выполнения разметки трубы выполняют следующие действия:

Квадратный лист сложить строго по диагонали, совместив противоположные углы. Длина диагонали лекала должна равняться величине окружности заготовки. Сложенный лист оборачивается вокруг трубы

Важно следить, чтобы сторона лекала, находящаяся ближе к торцу заготовки, была строго перпендикулярна центральной оси. В месте будущего среза выполняется пунктирная разметка

Далее происходит резка трубы.

Разметка труб квадратного и прямоугольного сечения

Чтобы изготовить лекало для разметки профильной трубы целесообразней использовать аналогичную заготовку только бОльшего сечения. Разметка на заготовке выполняется единожды с помощью инженерной линейки или транспортира. В полость готового шаблона вставляется профиль, выполняется разметка и последующая резка.

2. Разметка труб под углом 90 градусов

Выполнить разметку трубы под углом 90 градусов достаточно легко. При необходимости можно использовать лист бумаги: лист оборачивается на трубе, закрепляется и выполняется разметка

Важно следить, чтобы края листа совпали по всей окружности, тогда срез будет ровным

Как отрезать профильную трубу под углом 90 градусов?

Для раскроя трубы квадратного или прямоугольного сечения предпочтительнее использовать треугольник. Данным приспособлением поочередно выполняется разметка маркером по каждой стороне профиля. После нанесения пунктира выполняется разрез трубы.

3. Разметка труб под другими углами

Для раскроя труб под углом других значений понадобятся лекала с соответствующими величинами. Подготовить шаблон можно с помощью Excel или других компьютерных программ, введя в соответствующем интерфейсе значения диаметра трубы, нужного угла и т.д.

В расчетных программах можно выполнить расчет раскроя труб любого диаметра и под любым углом. Но чаще всего данный способ используют для создания лекала для раскроя труб малого и среднего диаметра. Для разрезания труб большого диаметра и в больших объемах предпочтительнее использовать программируемые резательные станки.

Как разрезать трубу «воротниковым» способом?

Часто при монтаже водопроводных сетей требуются трубные заготовки, имеющие разрез на торце в виде треугольника. Данная конфигурация труб необходима для соединения с другой трубой круглого сечения под прямым углом.

Чтобы выполнить воротниковый рез поступают следующим образом:

Замеряется величина окружности трубы.
Выполняется резка трубы под углом 90 градусов.
На торце трубы намечают равноудаленные точки, которые находятся относительно друг друга под углами 90 и 180 градусов.
Выполняются расчеты: диаметр трубы делят на три.
От двух диаметрально расположенных точек откладывают полученную величину и отмечают точками.
Данные точки соединяются с другими плавными дугами.
После раскроя труборезательным инструментом отделяют полукруглые сегменты, которые готовы к последующим сварным работам.

Способы отрезать наличник под 45 градусов не прибегая к использованию стусла

Самым простым способом является использование обыкновенного транспортира, который есть в каждом доме, где живёт ребёнок школьного возраста. При его помощи сделать разметку не так уж и трудно.

Когда разметка с использованием транспортира сделана, нужно расположить наличник на горизонтальной поверхности так, чтобы лицевая сторона оказалась вверху. Рекомендуется делать рез по всей плоскости наличника.

Если есть линейка – задача упрощается сразу в несколько раз. Нужно просто взять листочек А-4 и нарисовать квадрат, после чего провести биссектрисы углов. Чтобы было удобнее, можно взять небольшую досочку и приложить её к одному из углов, что позволит зафиксировать конструкцию. Ну а далее нужно приложить наличник и начать пилить.

Термические способы резки

Оборудование для выполнения резки металла под воздействие температуры достаточно разнообразно. Принцип его действия основан на расплавление материала с последующим удалением из зоны реза, при этом применяется выдувание расплава или его испарение. Все виды термической резки отличаются значительной производительностью, а качество реза и стоимость выполнения работ во многом зависят от применяемой технологии.

Кислородная резка

Самая распространенная технология, широко применяется для изготовления металлоконструкций, выполнения монтажных работ. Оборудование отличается простотой в эксплуатации, при этом производительность резки существенна увеличена.

Технология газовой резки основана на создании сгорающим в обогащенной кислородом среде горючим газом или жидкостью высокой температуры. Получаемый в результате воздействия пламени расплав удаляется из рабочей зоны потоком сжатого кислорода. В качестве горючего материала используют ацетилен, пропан, керосин. При этом наибольшую температуру позволяет получить именно ацетилен, но данный газ отличается повышенной взрывоопасностью, кроме того, его стоимость несколько больше.

Газовая резка позволяет резать металл значительной толщины, при этом качество реза во многом зависит от квалификации исполнителя, но в большинстве случаев требуется дальнейшая обработка кромок.

Плазменная резка

Во многом более современная технология, плазменная резка металла, основана на применении высокотемпературной плазмы, получаемой из смеси газов под воздействием электрического разряда. При этом температура вещества в плазменном состоянии в несколько раз превышает даже температуру горения ацетиленовой смеси. Это позволяет существенно увеличить скорость резания, при этом термическому воздействию подвергается только непосредственная зона резания, остальные участки заготовки не успевают нагреваться. Благодаря этому удается избежать тепловой деформации металла.

Как согнуть профильную трубу под 45 градусов. В чем сложность сгибания профильных труб

Вне зависимости от формы профиля трубы, суть процесса гибки состоит в придании изделию частичного, либо полного изгиба. Достичь этого можно только прикладыванием определенного внешнего воздействия – исключительно давления или совокупности нагрева и давления.

С точки зрения физики, в процессе изгиба на профильную трубу воздействуют одновременно две разнонаправленные силы:

Сила растяжения. Проявляется с внешней стороны изгиба.
Сила сжатия. Направлена на внутреннюю часть изгибаемого участка.

Противоположная направленность этих сил как раз и отвечает за некоторые сложности, часто возникающие в процессе сгибания труб:

Различные участки трубы в зоне изгиба могут неодинаково изменять форму, что неизбежно будет приводить к нарушению их соосности.
Стенка трубы с внешней стороны изгиба при сильном растяжении может утратить прочность или даже лопнуть.
На внутренней стороне изгиба, напротив, в процессе сжатия часто образуются складки.

Чтобы избежать этих неприятностей, и не получить вместо ровно изогнутой трубы смятую металлическую поверхность, стоит непременно учитывать тип материала и многочисленные геометрические параметры изделия: толщину стенок, диаметр сечения, радиус изгиба. Знание этих характеристик позволит подобрать оптимальный способ сгиба.

Обратите внимание! Специалисты утверждают, что профильные трубы с толщиной стенок менее 2 мм лучше не гнуть. Прочность в местах сгиба будет достаточно низкой, даже при идеальном соблюдении технологии

Для таких труб лучше предпочесть сварные соединения.

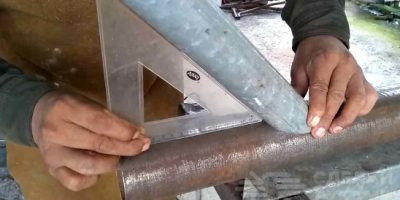

Как варить трубы под любым углом, а не только 45 и 90 градусов

Как варить трубы под разным углом в 45 и 90 градусов Сварка труб дело непростое, да ещё, если нужно сделать так, чтобы они не текли в процессе эксплуатации. Но даже если это и не нужно, то нередко возникают определенные сложности, если требуется вварить одну трубу в другую под некоторым углом.

Сделать это неподготовленному сварщику достаточно сложно. Для этого сначала нужно произвести разметку трубы, после чего ровно отрезать её болгаркой и вварить в другую трубу. Какие хитрости при этом существуют? Как быстро и правильно отрезать трубу под углом?

Резка под 45 градусов

Обычно, если вы поставили цель повернуть трубу на 45 градусов употребляют фитинги, отводы с углом поворота 45 градусов, выполненных из такого же материала, что сами трубы, если трубы железные, то и повороты привариваются из стали. Для ПНД труб есть электросварные либо литые отводы под 45 градусов (практически, что компрессионных фитингов с таким углом поворота у нас отыскать почти невозможно).

Если все таки необходимо отрезать трубу круглого сечения из стали либо различного вида пластмасс, то для этой цели пригодится лекало для резки труб под углом, форма которого рассчитывается ручным либо машинным методом. Задачка значительно упрощается, если под углом 40 5 градусов нужно отрезать железный профиль квадратного сечения.

Для обрезки по-быстрому воспользуйтесь обыденным листом бумаги, сложенным на искосок, что бы размечают поверхность для грядущего реза. Применяя сложенную бумагу, поступают последующим:

проводят на прямой поверхности профиля в месте, где производится рез, строго перпендикулярную линию;
прикладывают сложенный на искосок лист бумаги к боковой поверхности острым концом к полосы таким макаром, чтоб верхний край картонного треугольника находился заподлицо с верхней стороной железного профиля.

Рис. 4 Самодельный шаблон для резки трубы под 45 градусов

проводят карандашом линию по боковой части листа под углом 45 градусов, после этого картонный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше пользоваться узким маркером).

Для отпиливания применяют болгарку с диском по металлу, проводя сначала узкую линию по разметке, после завершения равномерно ее углубляя до полного отделения кромок.

Во время работы с болгаркой нужно учесть последующий фактор — при полном обрезании кромок диск а возможно поврежден об острый угол

, что приведет к его износу, а в случае отсутствия защиты на болгарке даже к травмам работника. Потому угловые кромки лучше не обрезать до конца, а оставлять неширокую канавку и потом обламывать, зашлифовывая потом выступ.

Особенности процесса

Сразу следует заметить, что профильные трубы для сваривания очень удобные:

Они изготовлены со стандартными размерами, поэтому их легко совмещать.
Разновидности сечений дают возможности выбрать деталь для всякого строения.
Равномерность толщины металла.
Сварка профильных трубопроводов своими руками проводится с ровненькой кромкой и гладкою поверхностью.

Трудности, которые возникают

При нагревании заготовки меняют конфигурацию.
При соединении торцов появляются места высокого напряжения в местах углов углах.
Частично может перекрываться просвет трубопрокатного изделия застывшим после раскаливания металлом.

ВАЖНО! Если внимательно изучить все сложности технологии, то выполнять варку профиля своими руками можно без затруднений. 3

Изготовка шаблона для обрезки металлопрофиля

Если нужна вырезка массы труб, выполняют шаблон из металлопрофиля большего поперечника по картонному листу приведенным выше методом. Угол наклона инспектируют транспортиром либо строительным угольником — и тогда две кромки купированных деталей шаблона соединяют.

Во время работы на разрезаемую деталь там где удобно одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

Рис. 3 Отрезание металлопрофиля при помощи стусла

Устройство подачи шпули безынерционной катушки

Движения устройства подачи шпули возвратно-поступательные. Существует 2 вида такого механизма:

с винтовой передачей;
с шестерней-кулисой.

Кулисное устройство включает в себя малую шестеренку, шестеренку-паразитку, каретку и направляющие для нее, шток для подачи шпули и ее крепления. Вращается ручка, малая шестеренка начинает тоже вращаться и передает усилие на шестерню-паразитку, которая, в свою очередь, приводит в движение каретку.

Как отрезать трубу под 45 градусов с высокой точностью в домашних условиях

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления косильной лески, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

Как отрезать чугунную трубу

Основное отличие чугуна от обыкновенной стали — высочайшая хрупкость и большая толщина стен, его точную обрезку нужно делать в таком порядке:

Прочерчивается по шаблону угол разметочный посредством чертилки, для

опоры под деталь подкладывают деревянный щит или доску.

Делают болгаркой неглубокий пропил поверхности по всему периметру.
Дальше канавку углубляют в течение нескольких проходов до полного отделения 2-ух частей.

READ Как обрезать обналичку двери под 45 градусов

В каких случаях нельзя использовать плитку с заточенными под 45 градусов торцами

При зарезке плитки под 45 градусов важно помнить о том, что заточенные торцы, ввиду их истончения, становятся довольно хрупкими. По этой причине такая технология не должна использоваться при отделке ступенек

В местах с большой проходимостью обработанные торцы обязательно начнут разрушаться

В местах с большой проходимостью обработанные торцы обязательно начнут разрушаться.

Ступеньки должны отделываться путем наложения торцов плитки друг на друга или с использованием металлических уголков.

В любом случае перед тем, как отделывать внешние углы стен с использованием такой технологии стоит хорошо все обдумать. В том случае если внешний угол стены часто задевается, то использование этой технологии не допускается так, как угол может разрушиться из-за постоянного внешнего физического воздействия. В таком случае рекомендуется отдать предпочтение использованию металлических или пластиковых декоративных уголков.

Электрический плиткорез

Плиткорез является станком для резки плитки под 45 градусов, а также для ее продольной и поперечной нарезки. Такое устройство имеет водяную систему охлаждения. Кроме того, вода помогает убрать практически всю пыль, возникающую в процессе нарезки керамогранита или керамического кафеля. Главным достоинством плиткореза является его точность. Он режет по одной, предварительно заданной траектории. Это позволяет исключить влияние таких факторов, как дрожание рук мастера. В итоге запил получается максимально ровным и аккуратным.

Плиткорезы могут резать фактически под любым углом. Правда, зачастую мастера нарезают кафель под углом 90 градусов или 45 градусов.

Резка плитки болгаркой

Резка плитки под 45 с помощью болгарки это достаточно трудоемкий и технически сложный процесс. Далеко не каждый опытный мастер сможет аккуратно подрезать торец отделочного материала. Правда, при должной сноровке и при наличии опыта с этим все же можно справиться. Фактически использование болгарки — это самый доступный способ подрезки кафеля в домашних условиях так, как у многих дома есть подобный инструмент, чего нельзя сказать об электрических устройствах для заточки или нарезки керамических отделочных материалов.

Перед тем как приступить к использованию болгарки следует убедиться в том, что у вас есть хороший алмазный диск, подходящий для резки керамического кафеля и керамогранита.

Обязательно присутствие алмазного напыления на кромке

Керамоплитка ставится на ребро, после чего другое ребро, находящееся в перпендикулярном положении, аккуратно подтачивается алмазным диском до угла 45 градусов. При этом стоит помнить о том, что подтачиваться должна обратная, не глянцевая сторона кафеля.

Также можно использовать наждачные круги на липучке. Подобные насадки просто накручиваются на болгарку, после чего на них клеится наждачная бумага. Можно использовать алмазные насадки, отличающиеся большим ресурсом и более высокой производительностью. Правда, стоят они существенно дороже обычной наждачной бумаги на липучках.

При отделке больших площадей есть смысл потратится на покупку алмазных насадок. Если же речь идет об отделывании небольшого участка стены, например фартука на кухне, то можно ограничиться использованием наждачных кругов.

Важно: при использовании алмазных насадок с целью запила керамогранита под 45 градусов потребуется использование болгарки с функцией регулировки оборотов, при этом обороты нужно поставить на минимум

Как отрезать профтрубу болгаркой

Наиболее популярным способом резки в бытовых условиях является применение болгарки. Как ровно резать болгаркой профильную трубу? Основная проблема выполнения работы заключается в корректной разметке.

Для нанесения разметки можно использовать:

рулетку, угольник, маркер (карандаш), строительный уровень. Простейшие инструменты позволяют достаточно точно разметить угол реза, но в ходе выполнения работы углошлифовальная машинка может отклониться от заданной линии (оборудование не опирается на подставки, а находится на весу, то есть в руках мастера), что приведет к ошибке. По этой причине данный способ используется крайне редко;

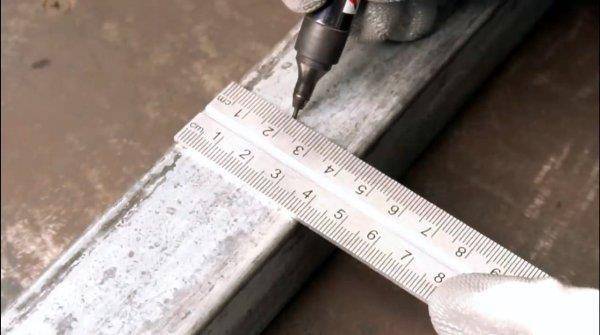

Нанесение разметки для реза при помощи угольника

Применение бумажного лекала

Самое простое приспособление для корректной резки под углом, например, для изготовления теплицы – это лекало, изготовленное из плотной бумаги.

Чтобы сделать рез под прямым углом (90°), необходимо:

плотным листом бумаги обернуть трубу и добиться полного совмещения краев;
зафиксировать лист в данном положении;
режем профильную трубу вдоль края бумаги.

Рез трубы под прямым углом

Чтобы произвести рез профтрубы под углом 45°, необходимо сложить лист бумаги пополам (по гипотенузе) и обернуть трубу так, чтобы совместить острые концы полученного треугольника.

Лекало для отрезки под углом 45°

Автоматическое изготовление бумажного лекала компьютерной программой

Использование стусла

Корректно отрезать профтрубу под каким-либо углом позволяет строительное стусло. Приспособление применяется в следующем порядке:

профильная труба закрепляется внутри устройства и выравнивается под определенным углом;
при помощи встроенной ножовки делается предварительный рез;

Рез под углом при помощи строительного стусла

труба вынимается из стусла и прорезается по заготовке болгаркой. В данной ситуации место реза будет выделено и риск ошибки сводится к нулю.

Готовый мерительный инструмент отличается высокой стоимостью. Чтобы снизить финансовые затраты при выполнении строительных работ можно изготовить аналог стусла самостоятельно. Для этого изготавливается деревянный каркас с нишей под трубы и при помощи мерительных инструментов наносятся насечки под разными углами.

Стусло для резки профтруб своими руками

Какими способами еще можно воспользоваться для резки профильных труб под углом, смотрите на видео.

Особенности резки труб вдоль

При помощи болгарки можно сделать не только поперечный, но и продольный рез профильной трубы. Как правильно резать разпрофильную трубу вдоль? Работа выполняется в следующем порядке:

как и при поперечных резах, работа начинается с нанесения разметки

Важно на боковой поверхности трубы определить как можно больше опорных точек, чтобы получить максимально ровную линию;

Нанесение разметки для продольного реза

для улучшения видимости и исключения возможности получения неровного реза полученную линию рекомендуется выделить (краской или малярным скотчем);
труба фиксируется, например, струбцинами. При возможности можно зафиксировать и болгарку, как вариант – при помощи специальной стойки;
постепенно делается рез по заданной линии.

Резка цилиндрической трубы под углом 45º

Часто приходится отрезать трубы под углом 45º, что для многих становится довольно серьёзной проблемой. Главная задача такого реза, чтобы после совмещения составляющих получился идеальный угол 90º. При помощи рулетки решить такую проблему достаточно сложно, но есть способ, который поразит некоторых начинающих мастеров своей простотой. Для его воплощения в жизнь понадобится обычный лист бумаги, формата А4. Его необходимо сложить по диагонали, точно совместив верхнюю и боковую грань. Лишнюю часть листа удаляем. Теперь нужно ещё раз сложить полученный треугольник так, чтобы линия сгиба проходила от его вершины к центру основания. Шаблон готов, можно приступать к разметке трубы.

Как пользоваться бумажным шаблоном для разметки распила под 45º

Получившийся сложенный вдвое треугольник делим на 2 части и, обернув вокруг трубы, фиксируем положение при помощи малярного скотча. При этом шаблоны должны располагаться так, чтобы один край основания совпал с другим. Теперь у нас есть 2 заготовки нужного диаметра. При помощи ножниц скругляем верхний угол обеих, подгоняя одну к другой. Остаётся лишь надеть шаблон на трубу и отметить место реза при помощи мела или простого карандаша.

Остаётся лишь аккуратно разрезать металл по отмеченной линии
