Стартер для бензопилы. устройство и ремонт своими руками

Проверка карбюратора и признаки необходимости его регулировки

Корректно работающий карбюратор гарантирует максимальную эффективность работы бензопилы, то есть возможно развития полной мощности при наиболее экономном расходе топливной смеси. Регулировка этого узла как правило осуществляется заводом-изготовителем, однако его конструкция предусматривает возможность настройки уже в процессе эксплуатации.

О том, что такую настройку придется выполнить владельцу бензопилы свидетельствуют:

1. Сильные вибрации или наличие повреждений защитного колпака.
2. Износ ЦПГ.
3. Засор карбюратора.
4. Невозможность завести двигатель либо его самопроизвольные остановки после запуска.
5. Увеличение расхода топлива и объема выхлопов при одновременном падении мощности двигателя.

Регулировка карбюратора бензопилы проводится в строгом соответствии с инструкцией завода-изготовителя с помощью трех специальных винтов, которые отвечают за максимальные («M») и минимальные («L») обороты, а также холостой ход двигателя («Т»). Дабы исключить нежелательное вмешательство неопытного пользователя в работу карбюратора, некоторые производители устанавливают только один винт холостого хода.

Как поменять шнур стартера?

Бывает, что в невозможности завести стартер виновата не пружина, а сам шнур. Он может заедать или и вовсе порваться. Разборка стартера бензокосы или триммера универсальна в своих шагах.

1. Снимите блок стартера с триммера или бензокосы.
2. Отверните основной болт, держащий ручник.
3. Вытащите катушку и смотайте с неё остатки изношенного шнура.
4. Развяжите узел на ручке шнура и вытащите его конец из неё.
5. Развяжите узел на другом конце (в начале катушки) и выньте старый шнур. Узлы, ставшие тугими, развязываются при помощи пассатижей или клещей.
6. Завяжите узел на одном из концов нового шнура, проденьте его через отверстие в начале катушки (ближе к её оси).
7. Накрутите на катушку несколько витков нового шнура. Если он длинный, то лишнее обрежьте.
8. Заправьте и взведите пружинный натяжитель шнура (если он снялся) и подпружиненные элементы в правильной последовательности.
9. Поставьте катушку на место и проденьте свободный конец шнура в выходное отверстие стартера и в ручку.
10. Установите на место блок стартера.

Покрутите стартер за шнур, заведите двигатель бензокосы или триммера. Чем больше и мощнее двигатель, тем больше рывков шнура потребуется при запуске, норма – не более 7 раз. Результат – быстрый и плавный пуск мотора, готовность агрегата к работе.

Подробнее смотрите далее.

Ремонт стартера газового триммера может понадобиться в самое неподходящее время. В то же время есть два способа решения проблемы: заменить сломанную деталь или заменить всю сборку. Последний вариант будет стоить дороже. В большинстве случаев для ремонта устройства своими руками потребуется только отвертка с наконечником. Ремонт не занимает много времени и не требует специальных знаний. Для достижения желаемого положительного результата достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера для триммера.

Устройство и принцип действия стартера на триммере

бензиновый двигатель. это в основном основная часть кисти. Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается на вал, расположенный внутри полого стержня, а затем через коробку передач, состоящую из шестеренок, уже заколованной или ножа (рабочий орган).

Кусторезы также имеют следующие элементы:

• Профнастил;
• рычаг;
• ремень, разработанный для простоты использования;
• стартер, используемый для запуска бензинового двигателя внутреннего сгорания.

Все детали кисти изображены ниже.

Стартер триммера является неотъемлемой частью запуска двигателя. Это показано отдельно на двух фотографиях ниже.

Пусковые механизмы для разных моделей бензиновых кос работать по тому же принципу: При запуске двигателя внутреннего сгорания язычки, обозначенные цифрой 1 на фотографии выше, зацепляются собаками 3. При запуске двигателя они возвращаются в предыдущее положение благодаря центробежной силе. Аналогичную роль играют провода 2.

Процесс возврата в исходное положение элементов механизма обусловлен наличием пружины, намотанной вокруг оси. Он разворачивается, когда тянут веревку. После освобождения шнура он натягивается и наматывается пружиной в сборе. При запуске двигателя внутреннего сгорания курок вращает свой вал до тех пор, пока он не начнет работать.

Сегодня бензиновые скутеры оснащены стартерные механизмы двух типов:

Первый вариант встречается гораздо чаще.

Стартер триммера может работать без поломок в течение длительного времени. Невозможно четко указать непрерывный период времени. Все определяется исходным качеством устройства и соблюдением правил его эксплуатации.

Основные неисправности триммера стартера

Нетрудно определить причину отказа пускового устройства. Есть несколько основных вариантов:

• обрыв шнура (веревки);
• когда весна перерывы или перерывы.

Эти детали показаны на фото ниже.

Возможно, механизм стартера случайно сломан. Последствия будут плачевными, если обмотанный трос обмотать вокруг маховика двигателя внутреннего сгорания: тогда пружина лопнет, а шкив сломается. Но такие случаи, когда требуется полная замена стартера, встречаются крайне редко. В большинстве случаев достаточно закрепить новую пружину или заменить шнур, чтобы закрепить механизм.

Устройство стартёра бензопилы

Проводить диагностику или выполнять ремонт инструмента, гораздо проще и эффективней, при наличии понимания принципа его действия. Чтобы облегчить и ускорить процесс восстановления работы стартера, рекомендуется знать, из чего он состоит и как работает. Общая картина, в предельно наглядном и кратком изложении представлена далее. Начнем с основных компонентов механизма:

1. Крышка стартера – основа крепления деталей и их защита. Необходима для внутренней циркуляции воздуха, нагнетаемого вращением маховика, обеспечивающего охлаждение двигателя.
2. Ручка – внешний элемент с закрепленным концом троса, намотанного на барабан и раскручивающего его при вытягивании из корпуса.
3. Ленточная пружина – выполняет возврат барабана в исходное положение, наматывая тросик обратно.
4. Корпус пружины – обеспечивает изоляцию ленточной пружины и фиксирует её конец во избежание прокручивания при натяжении.
5. Барабан стартера – центральный элемент механизма, взаимодействующий со всеми деталями. Имеет отверстие для фиксации и паз для наматывания троса.
6. Пружина храповика – выполняет вспомогательную роль, добавляя несколько оборотов после полного вытягивания тросика. Присутствует не у всех моделей бензопил и может иметь ленточную или винтовую форму.
7. Храповик – внешняя часть барабана, с зацепными выступами, упирающимися в собачки маховика при выдергивании рычага.
8. Собачки – подпружиненные упорные элементы, передающие вращение с барабана на маховик и коленвал. Точная форма и расположение, обеспечивают уверенный зацеп зубьев храповика при вытягивании троса, и свободный ход в обратную сторону, при сматывании.

Рассмотрев основные компоненты и их функциональные назначения, можно пролить свет на более насущную тему и разобрать принцип действия стартера бензопилы по цепочке взаимодействий деталей механизма. Процесс запуска начинается с выдергивания рукоятки, которая вытягивает тросик, раскручивая тем самым барабан с храповиком. Зубья храповика упираются в закрепленные на маховике собачки, и передают вращение на коленвал.

За один секундный рывок рукоятки, маховик и вал совершают порядка 4-х оборотов, приводя в действие всю систему пилы. За это мгновение, в камеру сгорания подается топливно-воздушная смесь, а образованная в катушке искра её воспламеняет, отталкивая поршень, который начинает вращать коленвал уже изнутри двигателя. В большинстве случаев, исправная, холодная пила заводится с 3-4 рывков, а с облегченным запуском ещё быстрее.

Прояснив механику ручного запуска и поняв общую концепцию устройства, перейдем к практичным вещам и посмотрим, как починить стартер на бензопиле. По каждой неисправности, представлена отдельная инструкция.

Ремонт бензопилы Хускварна 240. Ремонт бензопилы Хускварна 240

У бензопилы Хускварна 240 два болта, на которые шина ставится. один поджимается после установки крышки, а один, который справа, не крепится и при работе вываливается. вчера слетела цепь из-за этого. Что делать? почему так происходит?Цепь, скорее всего, слетела из-за слабого натяжения, да ещё при работе нагрелась и удлинилась.Я слышал что есть автоматические масляные насосы которые работают только тогда когда начинает вращается цепь, а то у меня на холостых насос работает, масло зря течет.Автоматические – это маслонасосы, у которых подача масла для смазки цепи во время работы пилы происходит без помощи работающего с этой пилой человека. У меня на 435-й модели привод на масляный насос работает от барабана сцепления совмещённого с ведущей звёздочкой. Т. е. звёздочка и, соответственно, цепь движутся – масло идёт, остановились и подача масла прекратилась. А вот в 240-й модели, посмотрел по деталировке, больше похоже на то, что привод выполнен через червяк напрямую с коленвала, т. е. насос работает всё время пока вращается коленвал.Подскажите пожалуйста, как заводить бензопилу Хускварна 240e. Надо сначала поставить на тормоз, выдернуть подсос, завести до первого чиха, убрать подсос (на половину или полностью?) затем как заведется газануть или не газовать? убрать тормоз или нет? и 30 сек греть, после чего убрать тормоз и подсос? или после 30 сек. прогрева газануть нужно?1. Перед тем как заводить потяните рычаг тормоза на себя (выключите его), это делается, чтобы не сжечь сцепление. Фирмачи просто перестраховываются, когда советуют заводить при включённом тормозе. 2. Выдвинуть подсос и дёргать за стартёр до первого чиха. 3. Задвинуть подсос до половины или совсем (пробуйте так и так, как лучше заведётся) и заводите пока мотор не заработает на холостых (цепь будет быстро крутиться). 4. Нажать на газ и мотор заработает без вращения цепи. Прогревайте около минуты и пилите. Не забывайте про тормоз. При нажатии на газ при включённом тормозе, сожжёте сцепление и т.д.

Что требуется для ремонта неполадок своими руками

Для успешной и длительной эксплуатации любой техники необходимо разбираться в устройстве основных узлов и механизмов. А также знать правила эксплуатации.

Начинать ремонт, не ознакомившись с технической стороной дела, не рекомендуется, так как это может только усугубить неполадки и привести, в дальнейшем, к ещё большим проблемам.

Если читатель знаком с устройством бензопилы, он может смело пропустить этот раздел и переходить сразу к следующему, в котором описаны основные виды поломок и способы их устранения.

Видео: разборка бензопилы Штиль 180

Для тех же, кто держит неработающую пилу в руках впервые — представляем краткое, конспективное изложение устройства бензопилы.

Силовым агрегатом, приводящим в движение режущую цепь, является одноцилиндровый двухтактный бензиновый двигатель внутреннего сгорания с воздушным охлаждением. Управление мотором производится при помощи регулировки количества подачи бензина в камеру сгорания, а также его качественного состава. Орган управления — дроссельная заслонка карбюратора, связанная с кнопкой на рукоятке.

Расположение органов управления бензопилой

Его работу обеспечивает система подачи топлива, состоящая из:

1. Бензобака, вместимость которого составляет 500 мл. (при мощности пилы в 2 кВт и средних нагрузках хватает на 30–35 мин. работы).

2. Бензонасоса.

3. Карбюратора, в котором образуется воздушно-капельная смесь с парами бензина и впрыскивается в камеру сгорания двигателя.

Система зажигания состоит из магнитов, встроенных в маховике двигателя, модуля зажигания с электронной схемой и свечи. Между электронным блоком, в котором индуцируются электрические импульсы, и свечой установлен провод высокого напряжения.

2-свечная клемма, 4-электронный блок, 5-маховик

Воздух поступает в карбюратор через воздушный фильтр.

Воздух очищается, проходя через плотную синтетическую ткань

Отработанные газы удаляются через глушитель.

Под глушитель устанавливается металлическая прокладка

Система смазки двигателя отсутствует. Чтобы стенки цилиндра, поршень и кривошипно-шатунный механизм не изнашивались в процессе эксплуатации, в бензин добавляется специальная синтетическая смазка (в соотношении 1/50).

Моторное масло для двухтактных двигателей

Быстровращающаяся цепь нуждается в смазке. Для этого предусмотрена система подачи масла в канал движения цепи. Насос, расположенный у основания ведущей звёздочки, нагнетает смазку из масляного бака. Бывает двух типов: поршневого или мембранного. Некоторые модели оснащены ручной регулировкой подачи масла.

Сцепление коленвала с приводом цепи автоматическое. Звёздочка начинает вращение при повышении количества оборотов двигателя. Благодаря этому, работа бензопилы стала значительно безопасней — при заклинивании цепи в древесине, сцепление тут же автоматически размыкается.

Видео: устройство бензопилы

Современные инструменты оснащены дополнительными системами, повышающими производительность и безопасность пользователя. К таким относятся:

1. Антивибрационная система. Понижает колебания, передающиеся от двигателя на корпус.
2. Система торможения цепи при обратном ударе. Повышенная защита от резких рывков корпуса.
3. Облегчённая система запуска и подачи топлива. Праймер, декомпрессионный клапан, пружинный стартер.
4. Механизм быстрого натяжения цепи без дополнительных инструментов.
5. Система дополнительной очистки воздуха при работе во время снегопада, условиях повышенной запылённости.

Как Собрать Пружину Стартера Бензопилы

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

С повышением объёма мотора растёт и нужное количество топливно-воздушной консистенции, нужной для её следующего воспламенения, потому количество рывков за пусковой тросик для пил большой мощности возрастает. Потому с целью ускорения возврата барабана используются заневоленные возвратимые пружины, сделанные из сталей с высочайшими упругими качествами.

Облегчение пуска бензопилы реализуется последующими методами:

1. Подготовительным обогащением рабочей консистенции, зачем в конструкции карбюратора имеется особая заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего понижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика упрощает раскручивание коленчатого вала.
4. Наличием в конструкции неких бензопил (к примеру, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего подготовительную подкачку горючего.

Ремонт стартера бензопилы . Своими руками.

Как самому сделать стартер на бензопиле? Как согнуть пружину на стартере бензопилы? Как намотать пружину

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Вернув пружину обратно в как разобрать стартер, стартера бензопилы своими

Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как заменить пружину стартера на бензопиле

Если сломалась пружинка стартера для бензопилы, что часто встречается на агрегатах китайского происхождения, то нужно произвести ее замену. Менять полностью весь стартер при этом не понадобится.

Вот детальная инструкция по замене пружины пускового механизма:

• Изначально снимается обойма (барабан) механизма
• В конструкции барабана находится пружинка, которую нужно извлечь. Закрепите ее верхнюю часть, и потяните за рукоятку
• На место старой пружинки следует установить новую. Перед установкой детали нужно прочистить корпус барабана
• Новая пружинка изначально размещается в барабане, а после требуется попасть усиком в паз
• На место устанавливается барабан, и монтируется крышка стартера на инструмент

Чтобы отремонтировать стартер на бензопиле, понадобится выяснить причину, и уже в зависимости от поломки, устранить ее. Если лопнула сама крышка механизма, то проще заменить устройство полностью. Чтобы продлить срок службы пускового механизма, нужно проводить профилактику инструмента.

Как поставить пружину на бензопилу стартера?

Установка пружины в соответствующую канавку является довольно сложной задачей. Прежде всего, скрутите детали. После этого его необходимо вставить в полость обычной ступицы барабана. Чтобы заполнить пружину в стартере бензопилы, действуйте следующим образом:

• Внешний конец используемой пружины должен быть зафиксирован в специальном ограниченном выступе. Другой конец установлен с помощью отвертки перед обычным отверстием внутри замка;
• Далее петля, расположенная на внутренней стороне конца стандартной пружины, должна быть выровнена с отверстиями. Лучше использовать отвертку. При выравнивании концов диск будет опущен;
• После установки диска убедитесь, что бензопилы на месте. Затем вы можете собрать храповик в обратном порядке.

Для наматывания пружины на стартер бензопилы необходимо иметь все отверстия и углубления. После установки затяните пружину. Как только слабая сторона будет удалена, пружины будут наматываться на несколько оборотов.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

1. Откручивают крепежные винты и снимают крышку.
2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
3. Плавно запускают стартер, сняв с него пружину и зажимы.
4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

• набор отверток;
• веревка.

Замена пускового шнура выполняется следующим образом:

1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
2. Затем демонтировать стартер с корпуса инструмента.
3. После этого необходимо повернуть крышку и провести осмотр.
4. Затем демонтировать зажим и пружину.
5. Следует развязать узел на веревке.
6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
8. После этого закрутить крышку при помощи крепежных винтов.
9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

1. Демонтировать стартер с корпуса инструмента.
2. Снять защитную крышку.
3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
4. Второй конец шнура продеть в отверстие защитной крышки.
5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
6. Проверить работу пружины после вытягивания и отпускания механизма.
7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
8. Демонтировать шкив и шнур.
9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

1. Аккуратно извлечь обойму механизма.
2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
6. Заправить пружину и вставить ее в механизм стартера.
7. Аккуратно зафиксировать обойму.

Пробуем отремонтировать стартер бензопилы своими руками

Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

• Предварительное обогащение топливной смеси при помощи отдельной заслонки;
• Монтаж автоматического клапана декомпрессии, который обеспечивает понижение давления внутри цилиндра бензопилы;
• Установка праймера, предназначенного для подкачки топлива перед запуском двигателя.

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

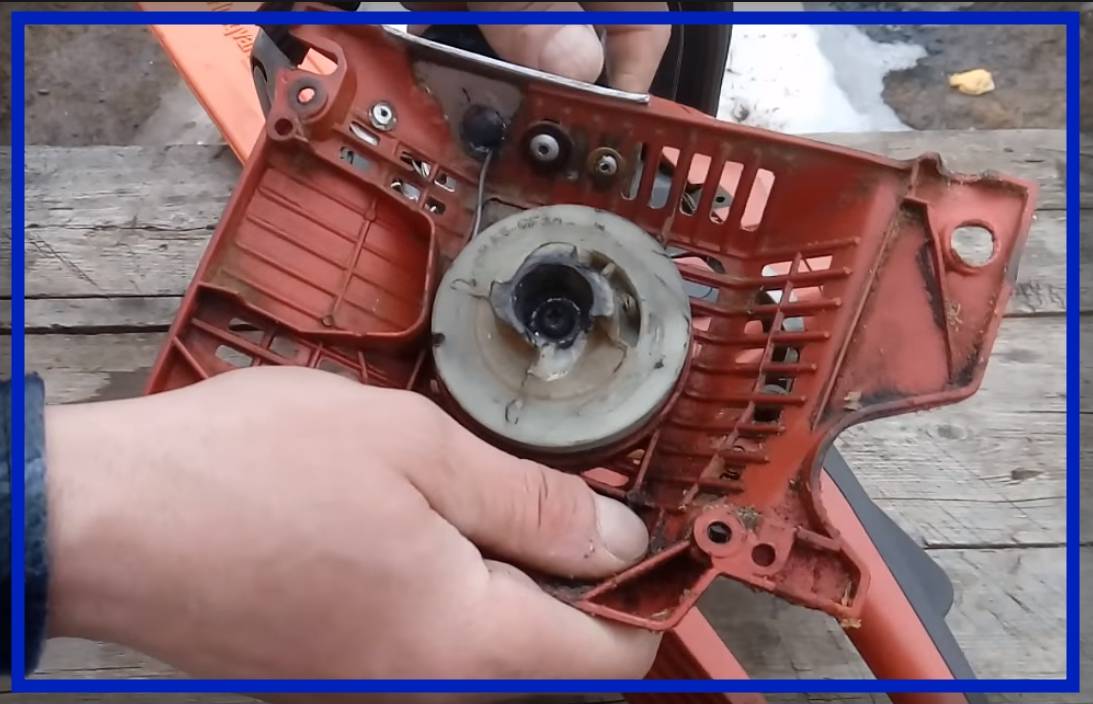

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.

Как правильно собрать стартер

Нюансы конструкции и взаимодействия деталей механизма определяют сложность его обслуживания. Ручной пуск бензопилы состоит из минимального набора компонентов, чья работа построена на предельно простом принципе, интуитивно понятном при первом, вдумчивом разборе. Объяснить, как собрать стартер бензопилы, можно очень кратко, парой-тройкой следующих предложений:

Ленточная пружина вкладывается в свой корпус и вместе с ним устанавливается на стартер. Барабан с зафиксированным шнуром размещается на пружине, цепляясь выемкой за её ухо. Конструкция прижимается винтом с шайбой через отверстие в храповике.

Этот беглый экскурс отражает главные шаги сборки. Более подробное описание каждого движения, с нюансами различных моделей, процессом натяжения шнура и заменой собачек, наглядно представлено в изложенных выше инструкциях. Выбирайте интересующую вас тему, читайте, смотрите и реализуйте.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

1. Внешний конец используемой пружины нужно зафиксировать в специальном ограничительном выступе.  При этом второй конец при помощи отвертки потребуется установить напротив штатного отверстия внутри замка;
2. Далее петлю, расположенную на внутреннем конце стандартной пружины, следует совместить с отверстием. Для этого лучше использовать отвертку. При совмещенных концах диск потребуется опустить;
3. После монтажа диска нужно проверить, чтобы собачка заводского храпового механизма бензопилы встала на свое штатное место. Затем можно собирать храповик в обратном порядке.
