Адаптер для мотоблока ока своими руками

Устройство

Независимо от типа, конструкции всегда состоят из одинаковых частей. Разница заключается в их компоновке и размерах. Нужно хорошо разобраться в каждом элементе, чтобы при создании чертежа или сборке разбираться в деталях, сделать все надежно и правильно. Любые ошибки приводят или к снижению надежности, или к необходимости переделать узел.

  1. Рама, несет на себе всю нагрузку, на нее ставят остальные части, поэтому тут важна прочность. Может быть жесткой, либо с подвижным сочленением посередине. Второй вариант сложнее, зато разворачиваться можно на меньшем пространстве, управляемость улучшается. Отдельный вид – полная рама, где на каркасе стоит двигатель и узел управления, в этом случае придется сделать крепления для мотора и трансмиссии.
  2. Колесный узел. Подвески нет, поэтому он состоит из подшипников, которые ставятся на общей оси или отдельных рычагах, закрепленных на раме. Часто конструкцию делают регулируемой, тогда можно быстро изменить ширину колеи под разные виды работ. Колеса берут от любой техники, главное – подобрать подходящий размер.
  3. Рулевой механизм. Для вариантов с передним расположением, может быть разным, но проще всего купить готовую рейку и закрепить по месту. Второе решение – шестеренчатый привод в гибком сочленении, когда два модуля сгибаются относительно друг друга на поворотах.
  4. Сиденье. Использовать любой вариант, который есть под рукой, а если его нет, купить на авторазборке за небольшие деньги. Подбирать под себя, крепить на салазках, чтобы была возможность регулировать положение для людей разного роста.
  5. Постамент для ног. Тут же располагается и педальный узел при его наличии, также на эту часть крепят ручной тормоз, который используют в задних адаптерах. Сделать из прочного листа стали с перфорацией, ноги не будут скользить по поверхности.
  6. Сцепка соединяет две части конструкции. Проще всего купить готовое изделие, его отдельно продают там же, где и технику. Желательно, чтобы сцепное устройство было подвижным в вертикальной плоскости, тогда при езде по неровной земле колеса прочно цепляются за грунт и не поднимаются на кочках.

Кроме основных частей в конструкции могут быть и дополнительные, все зависит от чертежа. Часто ее дополняют ящиком для инструментов, его удобнее всего крепить сзади за сиденьем или под ним, если там есть место. Тормозная и рулевая системы разрабатываются отдельно.

Рама

Является одним из важнейших элементов устройства, так как к ней с соединяются другие элементы. Поэтому она должна быть изготовлена из качественных и прочных материалов.

Колеса

Представлены колеса 2 видов – металлические и резиновые. Первые используются для тяжелых видов работы на поле. Вторые рассчитаны на езду по грунтовой дороге.

Как сделать адаптер к мотоблоку своими руками

Чтобы самому сконструировать прицеп для мотоблока, не требуется специальных знаний, умений – лишь чертежи и сварка. Материалы имеют невысокую стоимость и доступны для покупки в любых строительных магазинах.

Схема и элементы конструкции

Как уже было сказано, выше адаптер представляет собой прицеп, который располагается либо сзади мотоблока либо спереди. Схематично он выглядит следующим образом:

Чертеж мотоблока МТЗ-0,5 с самодельным навесным оборудованием

Адаптер для мотоблока предусматривает следующие основные элементы конструкции:

  1. Рама – может быть хребтовой или лестничной. Иногда можно встретить вариант, где рамы самого агрегата и прицепа объединены в единый элемент. Однако в этом случае необходимо создавать новый постамент для трансмиссии и двигателя.
  2. Подвеска – осевая, мостовая, поворотная, портальная. Обычно изготавливается без упругих элементов.
  3. Портал – используется только в заднем виде. В случае с передним им становится портал самого агрегата.
  4. Сцепное устройство – самый главный элемент адаптера, поскольку делает мотоблок устойчивым и обеспечивает надежность соединения. Если прицеп имеет рулевое управление, то сцепка будет жесткой, в случае с подвижным сочленением – создается крепеж на горизонтальном шарнире. Есть вариант создания с учетом двух степеней свободы: скручивание и поворот.
  5. Сидение – создается в зависимости от предпочтений владельца.
  6. Рулевое управление – применяется только с жесткой сцепкой. Создать его можно самому, либо приобрести в специализированном магазине.

Необходимые материалы и инструменты

Чтобы самостоятельно сделать прицеп, нужны следующие материалы и инструменты:

  • металлические уголки;
  • металлические листы для опоры ног;
  • квадратный металлопрофиль;
  • колеса (2 шт.);
  • аппарат для сварки;
  • другие инструменты (пила, шуруповерт и т.п.).

Чертежи и размеры

Пример простой схемы

Основой адаптера станет квадратный металлопрофиль. Обычно он берется длиной от 160 до 180 см. К нему прямо перпендикулярно прикрепляется профиль меньше – 50-60 см (в зависимости размеров нужной колеи).

К получившейся конструкции крепятся колесные стойки. Что касается стоек, то их размер составляет 25-40 см. Он определяется в зависимости от самого мотоблока. Затем привариваются раскосы, длина которых определяется от желаемого размера всей конструкции и прочих параметров.

В отдельной статье вы можете найти чертежи телеги для мотоблока.

Далее создается рама, боковые направляющие которой прикрепляются к стойкам колес с помощью болтов. К раме в дальнейшем крепится навесное оборудование, затем рычаг управления. Он имеет 3 колена размером 20, 35 и 55 см.

Для увеличения массы и усилия создается еще один рычаг размером побольше – 80 см.

Сборка адаптера для мотоблока

1 этап. Создание кинематической схемы.

С самого начала на этапе проектирования необходимо создать кинематическую схему, в которой следует предусмотреть обеспечение равновесия всей системы и предупреждение дополнительной перегрузки. В данном случае уместно использовать готовые варианты (как пример ниже) либо создать ее самому.

Схема простого адаптера

2 этап. Создание основных элементов.

При изготовлении конструкции рамы необходимо предусмотреть устройство вилки с втулкой. Она будет обеспечивать поворот прицепа в свободной форме. Сама рама создается из металлических уголков и труб, кузов – из стального листа. Для создания колесных стоек чертится схема либо берется готовая.

Часто для создания сцепного узла используют 15-сантиметровый штырь. Его вводят в отверстие дышла П-образного фаркопа мотоблока.

Этот вариант быстро выходит из строя, поскольку слишком быстро изнашивается за счет свободно вращающегося прицепа, который разбивает сцепляемые отверстия. Рекомендуется увеличивать длину П-образной сцепки для долгосрочного использования.

3 этап. Установка сидения.

Сиденье закрепляется на расстоянии 80 см от переднего края на раме балки адаптера и фиксируется болтами.

Часто на адаптер добавляют дополнительные элементы: регулировку сидений, дополнительные рычаги – здесь уже все зависит от фантазии создателя, а также целей и времени использования мотоблока.

Адаптер для мотоблока, сделанный своими руками, будет большим помощником для садовода. Он не только уменьшает время работы на мотоблоке, но и облегчает ее и делает более автоматизированной.

Подборка видео

Об устройстве

По своей конструкции, адаптер 4х4, предназаченый для мотоблока Нева, представляет собой довольно простое устройство. Оно состоит из нескольких основных составляющих:

  • рамная конструкция, на которую устанавливаются прочие комплектующие устройства;
  • водительское сиденье;
  • колесная база, а также колесная ось;
  • механизм соединения адаптера и мотоблока.

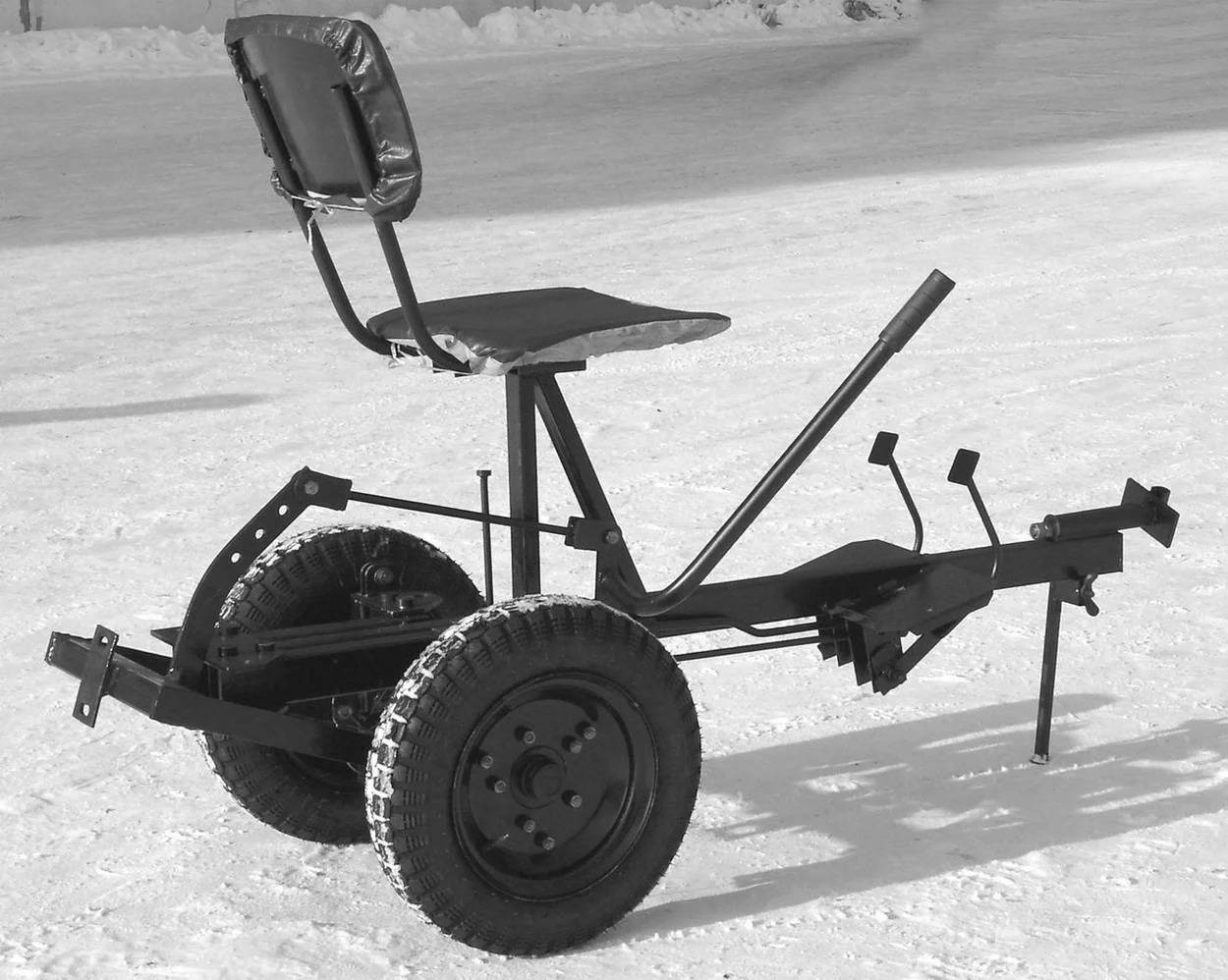

Проще говоря, адаптер представляет собой обычную тележку с сиденьем, которая присоединяется к мотоблоку. Мотоблоки могут быть, такие как Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Лоплош (лоплош видео) и другие. После сцепки адаптера и мотоблока, его можно сравнить по функциональности с минитрактором, но такое сравнение немного условно, ведь мощность остается такой же, т.е. от двигателя мотоблока.

Кроме того, к адаптеру можно агрегатировать дополнительное навесное оборудование, что еще больше расширяет потенциальный перечень работ.

Некоторые адаптеры оборудованы специальными отделами, где можно располагать какой-нибудь груз. Есть модели, оборудованные подъемным рычагом, который существенно упрощает работу с устройством.

Как правило, в адаптере присутствует две сцепки – одна позволяет присоединять его к мотоблоку, а ко второй агрегатируется дополнительное навесное оборудование. В частности, можно присоединить к адаптеру сеялку, окучники, плуг, борону и прочие устройства.

Колесная пара ось в адаптере довольно прочно конструкции, позволяющей использовать мотоблок на самых сложных участках земли, а также для транспортировки достаточно увесистых грузов.

Важно также понимать, что передвижение на таком агрегате по дорогам общего пользования запрещено, поэтому они и используются исключительно в сельской местности. Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями. В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты

В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты

Однако, несмотря на некоторую конструктивную схожесть всех адаптеров между собой, они обладают и некоторыми различиями. В частности, в продаже имеются задние адаптеры с рулевым управлением, передние адаптеры и полноприводные агрегаты.

Более подробно о адаптере для мотоблока Нева смотрите на видео:

Типы конструкций

Все варианты делятся на три большие группы, каждая из них имеет свои отличия. Выбирать следует исходя из особенностей выполняемой работы и конструкции мотоблока, к некоторым моделям подходит только один из вариантов. При желании собрать можно разные проекты. Все зависит от желания и умений.

  1. Задний адаптер. Самое простое решение, которое присоединяется к мотоблоку через сцепку, на нее обычно ставят оснастку. Сзади добавляют еще один модуль, чтобы вешать и цеплять оборудование уже там. Управлять с помощью стандартной рукоятки, при резких поворотах это не очень удобно, придется сильно наклоняться. Собрать эту разновидность проще всего.
  2. Передний вариант. Рама ставится так, что двигатель располагается сзади, установка навесного оборудования проводится на стандартную сцепку. Это решение намного сложнее в сборке, так как придется продумать и изготовить рулевое управление на передней оси или же сделать гибкое сочленение двух частей. Зато управлять удобнее, стоит обычный руль, при этом придется перенести все элементы управления.
  3. Полноприводная конструкция. Отличается тем, что крутящий момент передается на две оси сразу, а это повышает проходимость и мощность, можно выполнять тяжелые работы. Вращение второй оси обеспечивает вал отбора мощности, к которому присоединяют небольшой кардан, рама намного массивнее и жестче. Сделать такой вариант сложнее всего.

Самодельные варианты ничем не хуже готовых, если сделать их правильно и подогнать под конструкцию мотоблока. Подбирать стоит с учетом собственных возможностей и умений, разобраться в особенностях каждого типа, решить, какой по силам собрать. Посоветоваться с тем, у кого есть адаптер, учесть все недостатки и постараться устранить их у себя.

Техническое обслуживание и хранение

Как правило, проверять уровень масла нужно при каждом включении, заменять его – не реже раза в полгода. Проверку воздушных фильтров выполняют перед непосредственным включением агрегата. Чистят его по мере загрязнения либо раз в три месяца.

Чистку отстойника выполняют раз в полгода. При необходимости замены расходных элементов стараются покупать оригинальные детали либо аналогичные им по качественным характеристикам.

Именно они будут способствовать продлению срока службы сельскохозяйственного оборудования и не станут причиной поломки двигателя. Что касается очистки воздушного фильтра, то это необходимо для поддержки рабочего состояния карбюратора.

Ремонт выполняют в хорошо проветриваемом помещении при выключенном двигателе. При этом нужно обеспечить достаточный уровень вентиляции в рабочем помещении. Выхлопные газы опасны для здоровья человека, их вдыхание может привести к летальному исходу. Хранить мототехнику нужно в сухом проветриваемом помещении.

Во время летнего сезона не рекомендуется оставлять ее на улице, а особенно – если основа сиденья оператора выполняется не из пластика, а из древесины. В целях продления качественных и эксплуатационных характеристик при хранении агрегата на улице нужно накрывать его брезентовым чехлом.

Источники

  • https://nashgazon.com/instrument/motobloki/adapter-dlya-motobloka-svoimi-rukami-razmery-i-chertezhi.html
  • https://ExpertVybor.ru/adapter-dlya-motobloka-svoimi-rukami-vidy-i-osobennosti/
  • https://stroy-podskazka.ru/motobloki/neva-adaptery/
  • https://sadovij-instrument.ru/trimmery-motokosy/samodelki/adapter-dlya-motobloka-svoimi-rukami.html
  • https://lux-stahl.ru/stanki-i-instrumenty/motoblok-adapter-svoimi-rukami.html
  • https://dacktil.ru/motoblok/samodelnyj-adapter-dlya-motobloka-svoimi-rukami.html
  • https://www.mihali4.ru/obsluzhivanie/adapter-dlya-motobloka-svoimi-rukami
  • https://sdelai-lestnicu.ru/stroi-tehnika/adapter-dla-motobloka-171neva187-osobennosti-perednego-zadnego-gusenicnogo-i-rulevogo-adapterov-razmery-i-certezi-adaptera-171apm187-i-171ktz-03187
  • https://legir-mk.ru/stanki-i-instrumenty/adapter-dlya-motobloka-razmery-chertezh.html

Как сделать адаптер к мотоблоку своими руками?

После ознакомления с чертежами можно приступать к поэтапной сборке адаптера

Важно строго следовать описанному алгоритму

Если применяется адаптер с сиденьем, мотоблок превращается в мини-трактор. Кресло подбирается на своё усмотрение, но больше подходят изделия с вмонтированными амортизаторами, чтобы не пришлось устанавливать рессоры.

Рама собирается в определённой последовательности:

  1. К куску трубы с диаметром около 6 сантиметров приваривается хвостовик. На него будет монтироваться поворотный кронштейн, фиксирующийся штифтом;
  2. Рама перпендикулярно сваривается с уголком-поперечиной с габаритами 5*5 сантиметров;
  3. К раме с уголком приваривается лист из стали, толщина которого три миллиметра;
  4. Боковые края листа с длиной около одного сантиметра отгибаются вниз для защиты от порезов;
  5. Крылья сгибаются и свариваются. На верхнюю часть привариваются надкрыльники, которые оборудуются отражателями.

Основная рама обязательно оснащается дополнительной выдвижной, толщина которой 5 сантиметров. Скрепляются они между собой болтом.

Лучше дополнить конструкцию багажником, который изготовляется по следующей схеме:

  1. Собирается каркас. Нужная центральная водопроводная труба с диаметром 1 дюйм и несколько труд с меньшим диаметром (½ и ¼ дюйма);
  2. Центральная труба укрепляется дополнительными трубами для опоры, конструкция приваривается к багажнику;
  3. Опорные трубы соединяются со штангой блока и коробкой передач.

Высота опор зависит от расположения багажника. Он не может находиться над щитками приборов, бачком для топлива и масла.

Поворотный кронштейн изготовляется, следуя такой схеме:

  1. Заготовка из трубы диаметром 5 сантиметров сваривается и сгибается. К верхней части привариваются две втулки из стали, которые обеспечивают раскачивание приспособления вдоль и поперёк оси;
  2. Одну сторону кронштейна фиксируют на хвостовике, а другую – на самом мотоблоке;
  3. Для свободной установки и снятия кронштейна можно приварить ручку.

Нужно позаботиться о зеркале заднего вида (подойдёт от машины или мопеда). Деталь устанавливается на рукоятке агрегата или закрепляется на задней части багажника.

Нужно приобрести готовый механизм – тормозную систему.

Устанавливается она по такой схеме:

  1. Тяга узла блокировки демонтируется, продлевается резьба на её поверхности с помощью специальной плашки;
  2. Создаётся прочный упор из стали;
  3. В штанге просверливается отверстие, диаметр которого в пределах 3-10 миллиметров;
  4. Мощная возвратная пружина устанавливается и закрепляется.

На последнем этапе устанавливается ось с колёсами. Подходят детали со старой техники: мотоцикла или мопеда. Ось может быть слишком длинной, потому её укорачивают электрической ножовкой.

Кроме подробных чертежей стоит рассмотреть и предложенные видео по изготовлению адаптера.

Самодельный адаптер по описанным выше схемам может быть использован со следующими марками мотоблоков: Салют, Агро, Нева, МТЗ.

Описание

Адаптер для мотоблока Нева – это дополнительный модуль, позволяющий использовать устройство для езды на нем, посредством оборудования специального места для оператора и подключения к агрегату второй колесной пары. В результате получается четырехколесный мотоблок с рулем, который может использоваться как минитрактор. Сделать подобные навесные устройства можно своими руками либо приобрести уже готовые варианты, предназначенные для конкретных моделей. Дополнительно появляется возможность использовать специальные насадки для окучивания картофеля, плуг и иные приспособления. Подобный адаптер снижает время и трудозатраты, необходимые для выполнения определенной сельскохозяйственной работы.


Адаптер можно изготовить самостоятельно

Передний адаптер

Такие варианты дополнительного оборудования позволяют использовать мотоблок в качестве минитрактора за счет установки спереди мотоблока рулевого механизма, второй колесной пары, а также сидения для водителя. В такой ситуации сохраняется заводская мощность двигателя самого агрегата. Крепление происходит за счет сцепки, находящейся на задней части адаптера. При этом конструкция может полностью разбираться, что существенно упрощает процесс транспортировки такой сельхозтехники. В среднем параметры переднего адаптера следующие:

  1. Высота/ширина/высота составляет 1,9/0,81/1,4м.
  2. Клиренс – 0,75 м.
  3. Расстояние между колесами на одной оси – 0,75 м.
  4. Общий вес конструкции 65 кг.

Область применения

Использование адаптера позволяет сделать из обычного мотоблока универсальное и при этом многофункциональное устройство. Пользоваться таким агрегатом можно уже сидя, что существенно облегчает работу оператору. Кроме этого, повышается точность выполнения работы и устойчивость мотоблока. Очень удобно наличие спереди вынесенного рулевого механизма. В комплекте с различным навесным оборудованием есть возможность применять агрегат для выполнения таких типов работ:

  1. Уборка снега или листьев.
  2. Боронование (выравнивание) почвы.
  3. Транспортировка грузов.
  4. Окучивание земли.
