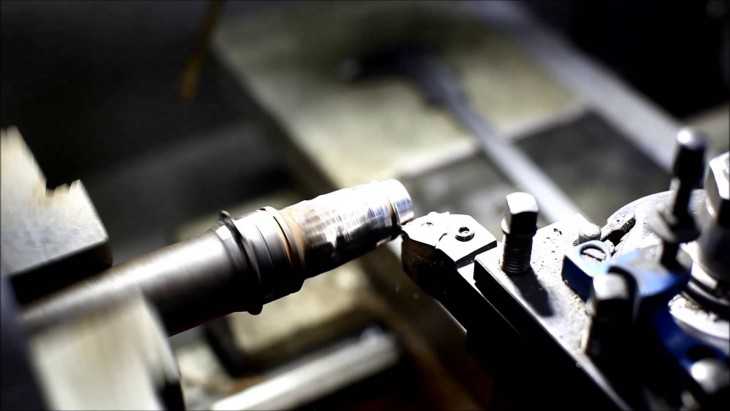

Самодельный токарный станок по металлу

Мастер-2У

Далее, проанализируем станок «Мастер-2У», производимый в России. Стоимость представленного образца 299 000 рублей. Многоцелевой электроприводный станок, необходим для создания широкого спектра элементов: из профильной трубы, полосы. «Мастер-2У» комбинирует функциональность нескольких станков: для традиционной ковки и нанесения орнамента. При своей многофункциональности станок «Мастер-2У» является одним из самых компактных, надежных и универсальных кузнечных станков с электрическим приводом. Он выполняет восемь видов задач: гибка сгибателем трубы, изготовление спиралей, гибка углов, скручивание, создание продольного завитка, шишки — корзинки.

Станок для ковки Мастер-2У

«Мастер-2У» в своей модификации включает: узел для наката узора на металлопрокат, что позволяет создать необычные и дорогостоящие кованые изделия. Может работать с горячей и холодной профильной трубой, это позволяет проносить больший доход, потому что, профильная труба легче сплошного квадрата в несколько раз. Две рабочие зоны, делают его многофункциональным и удобным в использовании. Для облегчения подключения, станок поставляется с питанием 380 или 220 В. Простота эксплуатации, надежность конструкции позволяет эксплуатировать станок в неподготовленном цехе. Увеличенная производительность станка дает возможность обрабатывать две заготовки одновременно для скорейшего выполнения ваших заказов. Установка станка производится как в закрытом помещении, так и на улице, при благоприятных условиях +5, +40 °C., без осадков.

Завиток прутка может выполняться на всех лекалах станка «Мастер — 2У» с раскованными и нераскованными концами образца. Станок «Мастер-2У» позволяет получать мегавалюты длинной от 600 мм и шириной завитка от 200 до 350 мм. Чаще всего такой элемент используется при создании скамеек, входных групп, ворот, козырьков. «Мастер — 2У» укомплектован откидывающимся роликом для создания валют, бубликов, таким образом, при производстве отсутствует возможность выведения из строя из-за невнимательности оператора станка. На кузнечном станке «Мастер — 2У» можно изготавливать кольца с внутренним Ø 75 и 118 мм, из всех типов металлопроката: полосы, квадрата, круга, и профильной трубы. «Мастер — 2У» оснащен зажимом, для профильной трубы позволяющим изготавливать продольные скрутки и шишки — корзинки. Станок для ковки комплектуется роликами для получения дуг и арок. Создание хомутной полосы, которое применяется как декоративный элемент для закрытия сваренных между собой элементов. В комплекте со станком «Мастер — 2У» предусмотрена печь, для нагрева металлических заготовок и последующего выпуска граненых и купольных пик, «гусиных» лапок. В том числе «Мастер — 2У» оснащен набором опор и валов для создания фактур.

Как сделать токарный станок из дрели?

Для экономии на запчастях и упрощения сбора допускается применять дрель как привод. Эта конструкция имеет свои преимущества:

  • конструкция собирается и разбирается в любой момент;
  • переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
  • экономия средств;

Но у такого способа есть свои недостатки, ведь у дрели низкий крутящий оборот, из-за чего будет практически невозможно обрабатывать крупные детали.

Для изготовки данной разновидности токарного станка по металлу, нужны обычные детали (за исключением мотора и передней бабки). Функцию передней бабки берёт на себя дрель.

Благодаря компактности станка, роль станин может выполнить ровная поверхность или верстак. Саму дрель можно закрепить благодаря струбцине или хомута.

Необходимо соблюдать следующие пункты техники безопасности:

  • по завершении компоновки станка необходимо проверить исправность.
  • электродвигатель в станке должен быть защищён кожухом;
  • мощность электродвигателя должна быть покрытой Вашей электросетью;
  • рабочий инструмент может располагаться только параллельно к поверхности заготавливаемой детали. Иначе он отскочит;
  • при обработке торцевых плоскостей последние должны быть упёрты в заднюю бабку;
  • приступать к работе можно только используя средства защиты глаз от стружки;
  • после работы необходимо рабочее место оставить в чистоте.

Деревообрабатывающий станок требует соблюдения такой же техники безопасности, что и металлообрабатывающий.

Станок усиления профильной трубы

Под усилением подразумевают формирование рёбер на углах квадратного или прямоугольного профиля в процессе прокатки на вальцах специальной формы.

Трубы с усиленным профилем характеризуются высокой прочностью на изгиб, применяются для создания изогнутых конструкций любой степени сложности.

Усиление профиля осуществляется на специализированном оборудовании.

Область применения

Для получения нужной конфигурации профильные трубы последовательно обрабатываются на станках для усиления профиля, кузнечном блоке и на трубогибе.

Трубогиб позволяет согнуть профильные трубы по продольному сечению по заданному радиусу. Такие изделия применяются при монтаже навесов, беседок, козырьков.

Усиление – необходимый этап подготовки профильной трубы к изготовлению завитка методом холодной ковки. Кузнечный блок позволяет создать декоративные элементы из труб с квадратным или прямоугольным сечением, изогнутых самым причудливым образом. Полученные изделия отличаются объёмностью, лёгкостью, низкой ценой.

Конструкция

Станок для усиления профиля по принципу работы и по конструкции во многом напоминает обычный прокатный станок.

Кроме станины и привода движения, основными узлами станка для усиления профильной трубы являются:

  1. Нижний (опорный) вал – 1 шт. Является ведущими, с его помощью трубы перемещаются.
  2. Верхний вал – прижимной. Осуществляет деформацию профиля – прижимает трубу к нижнему валу.

Подающий и приёмный валы надёжно крепятся на массивное основание (корпус), оно должно обеспечивать устойчивость установки во время работы. Механизм подачи обеспечивает вращение валов вокруг своей оси.

Технология процесса

Процесс усиления на простейшем станке выполняется последовательно, с двумя установками труб:

  • 1-ый шаг – установка трубы на вальцы.
  • 2-ой шаг – прокат первых 2-х симметричных сторон.
  • 3-ий шаг — переустановка трубы (поворот на 90 0 ).
  • 4-ой этап — прокат вторых 2-х симметричных сторон профиля.

Станок для усиления профиля

Усиление профиля выполняется на станке холодной ковки, оборудованном роликами для сдавливания профильной трубы перед гибкой в завиток.

Профильная труба

Процесс вальцовки зависит от толщины стенок профильных труб и марки материала, из которого они изготовлены

Приводной механизм

По принципу работы существуют разные виды проводных механизмов:

Станок с ручным приводом отличается простой конструкцией, компактностью, рассчитан на небольшие объёмы работ. Работать на нём сможет только физически развитый человек. Деформировать металл придётся при помощи мышечной силы.

Станок с электроприводом для усиления профильной трубы так же занимает не много места. Работает он от электродвигателя, производительность – высокая.

Оборудование с гидроприводом слишком громоздкое. Позволяет прокатать профильную продукцию с максимальными размерами. Предназначено для больших объёмов работ.

Функциональность

Повышенным интересом пользуются многофункциональные модули стационарного типа, которые оснащены:

  • вальцами для усиления профильной трубы;
  • вальцами для раскатывания концов заготовок в виде художественных элементов ;
  • кузнечным блоком для холодной ковки.

Все операции выполняются без переналадки оборудовния и смены инструмента. Модули позволяют изготовить различные декоративные кованные элементы разного размера и требуемой формы.

Примером многоцелевой установки является блок усиления с прокаткой гусиных лапок (ПГЛ), выпускающийся серийно, приспособленный для нескольких операций:

  • усиление по типу «гусиные лапки» (обжимка, сдавливание);
  • раскатывание концов заготовки.

После такой обработки труба полностью готова для изготовления декоративного завитка на кузнечном блоке.

Станок из электродрели

Пожалуй, у каждого домашнего мастера найдется такая полезная вещь, как электродрель. Это действительно универсальный инструмент, им сверлят, смешивают раствор, очищают поверхности. Неудивительно, что у многих возникает идея воспользоваться двигателем дрели, чтобы изготовить маленький токарный станок по дереву.

Это несложно. По большому счету достаточно зафиксировать дрель на станине, а напротив нее установить заднюю бабку, она должна быть подвижной, что позволит регулировать рабочее расстояние.

Существует множество вариантов изготовления подобного токарного станка, они отличаются сложностью, используемыми материалами. В самом простом случае станок представляет собой доску или кусок толстой фанеры, на одном конце которого установлен упор для дрели с фиксатором, на другом – задняя балка: брусок с валом внутри. В качестве вала можно использовать заточенный винт или дюбель подходящего диаметра.

При наличии навыков работы с металлом можно создать станок просто-таки профессионального уровня. Пользуясь им, несложно изготовить изделия самого высокого класса. Если же станок нужен от случая к случаю, лучший вариант – станок из дрели. При необходимости можно выточить требуемую деталь, а если потребуется дрель, так ее можно использовать и по прямому предназначению.

Выбор способа передачи

В большинстве самодельных токарных станков по дереву рабочий привод обеспечивается двумя самыми популярными способами – прямой передачей или посредством ремней. Обе схемы отлично подходят для малогабаритных токарных станков с примитивными устройствами зажима заготовки из дерева в виде трезубца и конуса.

Прямая передача

Это простой и эффективный способ получения привода токарного вала. Собственно рабочим валом здесь выступает вал ротора электродвигателя. Сам двигатель крепится к станине или поднимается над опорой. На ось устанавливается устройство зажима — токарный патрон, планшайба или обычный трезубец. Вот в принципе и вся схема прямого привода токарного станка. Плюс этой схемы состоит в том, что необходимости искать специально токарный вал, вытачивать для него опоры и делать его центровку — нет. В корпусе мотора вал уже посажен на подшипники, а сам двигатель имеет штатные узлы крепления. Минус этой схемы состоит в том, что необходимо обеспечить защиту обмоток от пыли и стружек, которые будут образовываться при обработке дерева, а еще, если сильно зажать заготовку, то появляется риск заклинивания двигателя и его выход из строя.

Кроме этого, прямая передача не позволяет делать регулировку числа оборотов. Если двигатель выдает 1425 об/мин, значит, и заготовка будет вращаться также, увы, для точения древесины твердых пород этого явно недостаточно.

Ременная передача

Конструкция передней бабки с использованием ременной передачи значительно расширяет возможности токарного станка. Даже если используется шкив одного диаметра, это дает возможность повысить скорость вращения вала и уберечь электродвигатель от больших нагрузок, заклинивание в этом варианте ему точно не грозит.

Если на рабочем валу закрепить многоручьевой шкив, а двигатель на подвижных салазках, то получается возможность регулировать скорость вращения вала – перебрасывая ремень с меньшего диаметра на больший. Это самый лучший вариант, он дает возможность обрабатывать дерево самых разных пород.

Создание токарного станка

Самостоятельно проще всего сделать лобовую модель токарного станка. Этим оборудованием легко пользоваться и оно имеет все необходимые функции и способно работать как с металлическими, так и с деревянными изделиями.

Благодаря тому, что тип устройства оборудования простой, и никаких специфических деталей для него не потребуется, срок службы такого станка будет внушительным, благодаря тому, что вышедшие из строя детали можно заменить в любой момент.

Видео:

Начинается работа с выпиливания двух деревянных стоек, в которых нужно проделать отверстия для болтов и вставить туда болты, пользуясь гайками.

Начиная работу, проследите, чтобы диаметр отверстий и гаек совпадал. Прежде чем начинать делать станок, посмотрите видео – так вам легче будет работать.

Чтобы стамеска или резец при работе оборудования были устойчивы, вам нужен будет резцедержатель или, по-другому, подручник.

Резцедержатель является необходимым для комфортного изготовления станка собственноручно. Дощечка, находящаяся снизу, должна иметь скошенный угол и полосу из металла, которая сможет предотвратить деформацию стамески во время работы станка.

Горизонтальная дощечка должна быть оборудована прорезью, которая позволит контролировать и управлять движением подручника.

Следующий этап работы – закрепить саму заготовку с помощью гаек, чтобы она была надежно закреплена, но в то же время могла свободно двигаться – после этого можно считать настольный станок готовым к использованию.

Не забудьте повторить все процессы его создания по видео, чтобы убедиться, что вы все сделали правильно.

Видео:

Обработка заготовки происходит путем вращения в две стороны, что позволяет придать детали нужную форму. Такой простой способ обработки на самом деле дает хороший результат и позволяет получить разнообразные детали очень высокого качества.

Для работы вам понадобится электродвигатель с минимальной мощностью (около 250-500 Вт), однако, если у вас его нет, то для станка можно приобрести электромотор любого вида, например, принадлежавший ранее швейной машинке.

Благодаря тому, что мощность для станка требуется минимальная, вы можете использовать оборудование практически от любого устройства ЧПУ.

Чтобы сделать токарный станок из дрели, необходима определенная последовательность действий. Передняя, задняя части и бабка легко изготавливаются самостоятельно. Как делается бабка, передняя и задняя часть станка и суппорт вы можете посмотреть на видео – оно сделает все процессы простыми и понятным.

Для рамы, чтобы изготовить токарный станок из дрели, можно использовать швеллер или деревянный брусок, а также уголок или любой другой сортовой металл.

Самодельный токарный станок по металлу может быть использован не только для того, чтобы обрабатывать детали.

Вы можете насадить на одну из мини-частей, составляющих вал электродвигателя, круг для шлифования и затачивать на нем инструменты, либо шлифовать и полировать поверхности.

Также можно установить на вал патрон для сверления или переходник, и тогда самодельный токарный станок станет пригодным для процесса фрезеровки пазов, либо создания сверловых отверстий в теле изделий из металла и дерева.

Самое важное – правильно собрать сам станок, его центр, а потом уже добавлять к нему новые части, по мере того, как вы начнете осваивать этот инструмент и научитесь с ним работать. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей. Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей

Фото и видео помогут вам не только сделать самодельный токарный станок, но и в его эксплуатации, поэтому пользуйтесь ими и инструкциями, прежде чем начнете заниматься на станке обработкой деталей.

Особенности самодельного токарного станка

Самодельный токарный станок по металлу как устройство, собранное своими руками, имеет ряд эксплуатационных особенностей, которые важно учесть во время проведения работ на нем:

Поскольку работы с заготовками всегда сопровождаются большими вибрационными колебаниями, важно обеспечить одинаковое расположение ведущей и ведомой установки – они должны находиться вдоль одной оси.
Применение коллекторных электродвигателей – это нежелательный вариант, поскольку часто в этих механизмах могут произвольно увеличиваться частота оборотов в минуту; это опасно тем, что заготовка может вылететь.
Если невозможно поставить другой электродвигатель, то в случае монтажа коллекторного нужно обязательно снабдить его понижающим редуктором – это скомпенсирует неравномерность хода механизма.
Оптимально подходящий электродвигатель – асинхронный, у которого частота оборотов значительно не отклоняется.
Ведомый центр может состоять из статичной или двигающейся конструкции; в любом случае он делается из обычного болта, который подвергается обработке, чтобы ствол приобрел форму конуса – именно с его помощью он сможет вращаться.

Модернизация молотка

Распространенное явление — деревянная рукоять, выпадающая из-под удара молотка. Один из способов надежно удерживать ручку — сделать надрез на верхнем конце ручки. Держатель вставляется в гнездо молотка. Разрез заполнен клеем «Момент». В паз вбивается деревянный клин.

Чтобы при работе не искать гвозди, а тем более не удерживать их зубами, в рукоятку молотка снизу вклеен круглый магнит. Магнитные гвозди всегда под рукой.
опасно случайно упасть с руки на высоте. Чтобы этого не произошло, в ручке проделывается отверстие, через которое продевается трос. Ремень сотрудника заправлен в петлю.

Токарный станок по дереву – воплощаем опыт тысячелетий в домашней мастерской

Официальная история гласит, что первый токарный станок по дереву был создан в 650 г до н.э. За последние несколько тысячелетий машиностроительная промышленность прошла большой путь, и современные устройства выполняют десятки задач. Однако нас интересуют самодельные станки и аксессуары для домашней мастерской.

Токарный станок остается одним из самых востребованных механизмов. Он предназначен для придания округлых форм и узоров деревянному пустому пространству.

У большинства частей есть понятные названия. Но во время сборки мы объясним, за что отвечает тот или иной элемент. Но поскольку машинка самодельная, оставим только основные механизмы:

  • Электропривод;
  • Кровать;
  • Хвост и бабка;
  • Ассистент.

Размеры станка оставим стандартными для заводской продукции:

  • Длина — 800 мм;
  • Ширина — 400 мм;
  • Высота — 350 мм.

Такие габариты устройства позволяют работать с заготовками диаметром 250 мм и длиной 200 мм. Конечно, габариты не впечатляют, но это наша первая машина. Сборка начинается с изготовления станины — к ней крепятся остальные механизмы.

В качестве материала каркаса рекомендуется использовать толстостенные швеллеры: два длиной 80 см и два длиной 40 см нарезаются болгаркой, а затем с помощью сварки собираются в прямоугольную конструкцию.

Следующий элемент — электродвигатель. Самоделки советуют использовать для этих целей электродвигатели от старых стиральных машин. Такой агрегат имеет приемлемую мощность и готовое устройство управления (болты и крепеж — преимущество). Центральные монтируются на отдельной пластине и крепятся к кровати (иногда их делают съемными).

Передняя бабка: удерживает и вращает деталь. Сделать его можно самостоятельно из листового металла или толстой фанеры. Но безопаснее использовать заводской шпиндель с несколькими штифтами. В заводских машинах он подключен к силовой установке через ременную передачу. Устанавливаем уплотнительное устройство прямо на вал двигателя.

Задняя бабка: используется для поддержки и вращения детали, установленной в станке. Лучше всего для этих целей использовать металлическую головку от электродрели. В дальнейшем его используют как самостоятельный крепеж или для установки перьевого сверла. Задняя бабка крепится к тележке из углов или швеллеров, перемещаясь по станине.

На выходе у нас должно получиться что-то вроде этого:

Что можно сделать на токарном станке?

Собираясь сделать мини-токарный станок своими руками, мастер предполагает, какие изделия в будущем будут изготавливаться на нем. Часто выбор зависит от спроса, который изучен на местности или в интернете. Есть специальные ресурсы, на которых мастера делятся своими предложениями. Здесь встречаются и те, кто приобретает готовые изделия оптом, чтобы потом заниматься розничной продажей.

Одним из самых крупных рынков для деревянных изделий, изготовляемых на токарном оборудовании, является Арбат. Ежедневный оборот товара здесь в иные дни достигает несколько миллионов долларов. Место паломничества иностранных туристов постоянно заполнено покупателями, которые приходят сюда в поисках сувениров. Пробиться на этот рынок сложно, но при желании можно стать поставщиком оригинальных изделий.

Миска с ложкой и крышкой выточены из цельных кусков дерева:

Весьма востребованы заготовки для лестничных пролетов, поворотных площадок. В любом городе присутствуют фирмы, которые изготавливают лестницы для загородных домов. Балясины, в основе которых используются цилиндрические изделия, пользуются спросом.

Производители лестниц редко занимаются подсобным производством. Им проще купить полуфабрикат. В дальнейшем заготовки составляют окончательное изделие. Поэтому есть смысл поискать подходящие строительные предприятия, куда можно предложить свой товар.

Балясины для деревянной лестницы:

Шахматы традиционно вытачивают из ценных пород дерева. Некоторые даже дополнительно не окрашивают, комбинируют древесину: палисандр или тиковое дерево идет для изготовления черных (темных) фигур; береза, липа, ясень используются для вытачивания белых фигурок.

Шашки используются не только при игре в эту игру. В нардах тоже используют шашки. Если же они дополнительно украшены дополнительными эмблемами, то спрос на них будет выше.

Шахматы, выточенные из дерева:

Вазы и кашпо покупают для дома. Их дарят на дни рождения, свадьбы и юбилеи. Искусно изготовленный предмет интерьера сам служит дополнительным украшением. Поэтому изготовление подарочных сувениров – это довольно интересное направление индивидуальной деятельности.

Крупные производства не станут конкурентами, там решаются иные задачи. Но свое индивидуальное производство заполняет свою нишу товаров потребления. Эффективность и доходность подобной деятельности может быть довольно высокой.

Деревянные вазы и кашпо, выточенные из яблони и вишни, довольно привлекательны:

Кухонные принадлежности: скалки; небольшие емкости для хранения сыпучих продуктов; ложки, – все эти предметы разнообразят кухню современной хозяйки. Изобретательность мастера может предложить нечто оригинальное, что привлечет основных потребителей оригинальных изделий.

У нескорых мастеров, предложивших креативные товары на рынок, в дальнейшем есть постоянные клиенты. Они ждут новизны и что-то новенькое. Есть смысл стать подобным изготовителем в своей местности. Будет доход и признание.

Банка с крышкой для хранения соли (береза):

Но чтобы начать производить подобные изделия или изобретать новые формы, нужно обзавестись станком для дома. Иметь подобное оборудование у себя имеет несколько преимуществ:

  • Нет необходимости с утра пораньше бежать в другой конец города, чтобы успеть к началу рабочего дня.
  • Нет настроения работать, можно устроить себе выходной. Работать приходится только на себя и для себя.
  • Есть желание изготавливать то, что нравится, можно делать, экспериментировать, искать новые формы и способы. Каждый день можно делать что-то новое.
  • В качестве сырья используется материал, который может ничего не стоить. Его нужно только принести домой.
  • Реализовывать можно не только у себя в населённом пункте, интернет и его торговые площадки открыты круглые сутки. Можно организовать сбыт за сотни и тысячи километров от собственного дома.
