Трапецеидальная резьба

Виды резьбы

На сегодняшний день существуют такие типы:

  1. Метрическая. Она служит для закрепления нескольких элементов. Условия нарезки установлены в нормативной документации. Профиль представляет собой треугольник с равносторонними углами. Этот показатель равен 60°. Винты с метрической резьбой выполняются с малыми и большими шагами. Первый вид применяется для закрепления тонколистовых элементов для создания повышенной герметичности. Такой вид присоединения можно встретить в точных оптических приборах.
  2. Коническая. Она изготовляется также, как предыдущий вид, но закручивание производится на глубину 0,8 мм.
  3. Дюймовая. На сегодняшний день нет нормативного документа, в котором указывались бы размеры резьбы. Дюймовая резьба применяется при ремонте различного оборудования. Как правило, это старые приборы и устройства. Основными ее показателями являются наружный диметр и шаг.
  4. Трубная цилиндрическая. Данный вид представляет собой равнобедренный треугольник, верхний угол которого равен 55°. Такая внутренняя резьба применяется для соединения трубопроводов, а также деталей, выполненных из тонколистового материала. Она рекомендуется в том случае, когда предъявляются особые требования к герметичности соединения.
  5. Трубная коническая. Внутренняя резьба должна соответствовать всем требованиям нормативных документов. Размеры полностью стандартизованы. Ее применяют для присоединения различных видов трубопроводов.
  6. Упорная. Такой вид представляет собой неравнобокую трапецию, где одна из сторон наклонена на 3°, а другая – на 30°. Первая сторона является рабочей. Форма профиля, а также диаметр шагов определяются нормативными документами. В соответствии с ними резьба выполняется диаметром от 10 до 600 мм, при этом максимальное значение шага равно 24 мм. Они используются там, где требуются повышенные удерживающие усилия.
  7. Круглая. Профиль резьбы представляет собой различные дуги, связанные между собой прямыми линиями. Угол профиля равен 30°. Данный вид резьбы применяют для тех соединений, на которые воздействуют агрессивные среды.
  8. Прямоугольная. Она не закреплена никакими нормативными документами. Ее главным преимуществом является высокий КПД. По сравнению с трапецеидальным видом она мене прочна, а также вызывает множество непонятных моментов при ее производстве. Основное место применения – домкраты и различные виды винтов.
  9. Трапецеидальная. Имеет форму равнобокой трапеции с углом профиля 30°. Трапецеидальная резьба, размеры которой закреплены в документации, применяется для соединения различных элементов производственного оборудования.

ДОПУСКИ

Числовые значения допусков диаметров наружной и внутренней резьбы должны соответствовать указанным в табл. 3 – 5.

Таблица 3

Допуски диаметров d и D1

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Шаг Р, мм

Наружная резьба

Внутренняя резьба

Степень точности

Степень точности

4

6

4

4

6

4

Допуск, мкм

Допуск, мкм

Td

Td

1,5

150

236

190

16

710

1000

2

180

280

236

18

800

1120

3

236

375

315

20

850

1180

4

300

475

375

22

900

1250

5

335

530

450

24

950

1320

6

375

600

500

28

1060

1500

7

425

670

560

32

1120

1600

8

450

710

630

36

1250

1800

9

500

800

670

40

1320

1900

10

530

850

710

44

1400

2000

12

600

950

800

48

1500

2120

14

670

900

Таблица 4

Допуски диаметров d2 и D2

Номинальный диаметр резьбы d, мм

Шаг P, мм

Наружная резьба

Внутренняя резьба

Степень точности

6

7

8

9

6

7

8

9

Допуск, мкм

Св. 5,6 до 11,2

1,5

132

170

212

265

180

224

280

355

2

150

190

236

300

200

250

315

400

3

170

212

265

335

224

280

355

450

Св. 11,2 до 22,4

2

160

200

250

315

212

265

335

425

3

180

224

280

355

236

300

375

475

4

212

265

335

425

280

355

450

560

5

224

280

355

450

300

375

475

600

8

280

355

450

560

375

475

600

750

Св. 22,4 до 45

2

170

212

265

335

224

280

355

450

3

200

250

315

400

265

335

425

530

5

236

300

375

475

315

400

500

630

6

265

335

425

530

355

450

560

710

7

280

355

450

560

375

475

600

750

8

300

375

475

600

400

500

630

800

10

315

400

500

630

425

530

670

850

12

335

425

530

670

450

560

710

900

Св. 45 до 90

3

212

265

335

425

280

355

450

560

4

236

300

375

475

315

400

500

630

5

250

315

400

500

335

425

530

670

8

315

400

500

630

425

530

670

850

9

335

425

530

670

450

560

710

900

10

335

425

530

670

450

560

710

900

12

375

475

600

750

500

630

800

1000

14

400

500

630

800

530

670

850

1060

16

425

530

670

850

560

710

900

1120

18

450

560

710

900

600

750

950

1180

20

450

560

710

900

600

750

950

1180

Св. 90 до 180

4

250

315

400

500

335

425

530

670

5

280

355

450

560

375

475

600

750

6

300

375

475

600

400

500

630

800

8

335

425

530

670

450

560

710

900

12

400

500

630

800

530

670

850

1060

14

425

530

670

850

560

710

900

1120

16

450

560

710

900

600

750

950

1180

18

475

600

750

950

630

800

1000

1250

Св. 90 до 180

20

475

600

750

950

630

800

1000

1250

22

500

630

800

1000

670

850

1060

1320

24

530

670

850

1060

710

900

1120

1400

28

560

710

900

1120

750

950

1180

1500

32

600

750

950

1180

800

1000

1250

1600

Св. 180 до 355

8

355

450

560

710

475

600

750

950

10

400

500

630

800

530

670

850

1060

12

425

530

670

850

560

710

900

1120

18

500

630

800

1000

670

850

1060

1320

20

530

670

850

1060

710

900

1120

1400

22

530

670

850

1060

710

900

1120

1400

24

560

710

900

1120

750

950

1180

1500

32

530

800

1000

1250

850

1060

1320

1700

36

670

850

1060

1320

900

1120

1400

1800

40

670

850

1060

1320

900

1120

1400

1800

44

710

900

1120

1400

950

1180

1500

1900

48

750

950

1180

1500

1000

1250

1600

2000

Св. 355 до 640

12

450

560

710

900

600

750

950

1180

16

500

630

800

1000

670

850

1060

1320

20

560

710

900

1120

750

950

1180

1500

24

600

750

950

1180

850

1060

1320

1700

48

800

1000

1250

1600

1060

1320

1700

2120

Таблица 5

Допуски диаметра d3

Номинальный диаметр резьбы d, мм

Шаг Р, мм

Основное отклонение диаметра d2

с

е

g

Степень точности

8

9

6

7

8

6

7

Допуск , мкм

Св. 5,6 до 11,2

1,5

405

471

232

279

332

197

245

2

445

525

259

309

366

226

276

3

501

589

298

350

416

261

313

Св. 11,2 до 22,4

2

462

544

271

321

383

238

288

3

520

614

310

365

435

273

328

4

609

721

360

426

514

325

391

5

656

775

386

456

550

351

421

8

828

965

482

576

695

435

529

Св. 22,4 до 45

2

481

569

284

336

402

251

303

3

564

670

335

397

479

298

361

5

681

806

401

481

575

366

446

6

767

899

449

537

649

411

499

7

813

950

475

569

688

433

527

8

859

1015

507

601

726

460

554

10

925

1087

544

650

775

490

596

12

998

1173

589

701

833

534

646

Св. 45 до 90

3

589

701

350

116

504

313

379

4

659

784

390

470

564

355

435

5

712

837

419

500

606

384

465

8

890

1052

526

632

757

479

585

9

943

1118

559

671

803

509

621

10

963

1138

569

681

813

515

627

12

1085

1273

639

764

920

584

709

14

1142

1355

680

805

967

620

745

16

1213

1438

721

853

1028

661

793

18

1288

1525

763

900

1088

703

840

20

1313

1550

775

912

1100

708

845

Св. 90 до 180

4

690

815

408

489

595

373

454

5

775

912

456

550

669

421

515

6

830

986

493

587

712

455

549

8

928

1103

551

663

795

504

616

12

1122

1335

670

795

958

615

740

14

1193

1418

711

843

1018

651

783

Св. 90 до 180

16

1263

1500

753

890

1078

693

830

18

1338

1588

794

950

1138

734

890

20

1363

1613

806

962

1150

739

895

22

1450

1700

849

1011

1224

780

943

24

1538

1800

899

1074

1299

828

1003

28

1625

1900

950

1138

1375

880

1068

32

1718

2005

1015

1203

1453

945

1133

Св. 180 до 355

8

965

1153

576

695

832

529

648

10

1088

1300

650

775

938

596

721

12

1173

1398

701

833

1008

646

778

18

1400

1650

825

987

1200

765

928

20

1488

1750

875

1050

1275

808

983

22

1513

1775

887

1062

1287

818

993

24

1600

1875

936

1124

1361

865

1053

32

1780

2092

1053

1265

1515

983

1195

36

1885

2210

1118

1343

1605

1048

1273

40

1925

2250

1138

1363

1625

1063

1288

44

2030

2380

1203

1440

1715

1128

1365

48

2145

2545

1273

1523

1810

1188

1438

Св. 355 до 640

12

1223

1460

733

870

1058

678

815

16

1375

1625

815

978

1190

755

918

20

1550

1825

912

1100

1337

845

1033

24

1663

1950

986

1174

1424

915

1103

48

2233

2670

1335

1585

1898

1250

1500

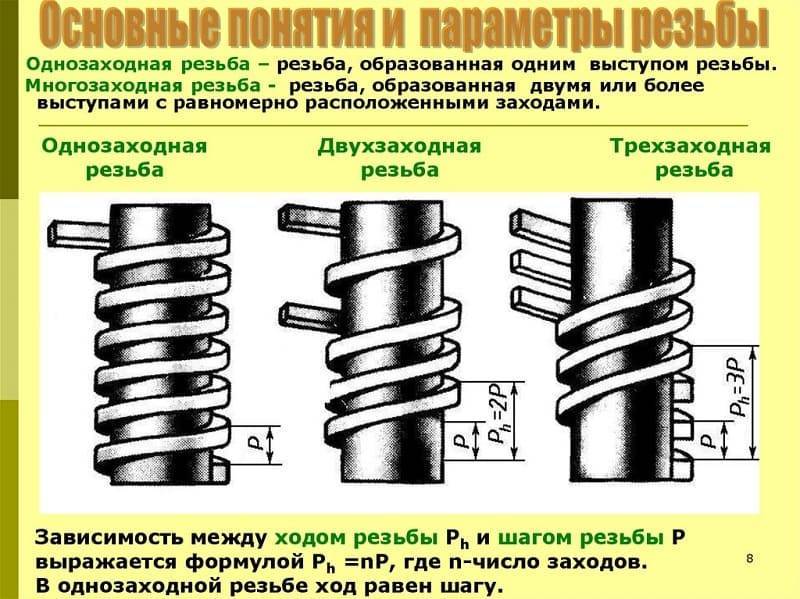

Резьба многозаходная

Одним из параметров, определяющим вид резьбы, является количество заходов. Оно варьируется в зависимости от степени сложности решаемых задач. Одной из самых технологических сложных является резьба многозаходная. Это число может равняться двум, трём, четырём или более (встречается достаточно редко). Чем больше значение данного параметра, тем сложнее она в исполнении. Наиболее сложной и трудоёмкой в производстве является четырёхзаходная резьба.

Не зависимо от числа она имеет равномерно расположенные заходы. Их располагают на одинаковом расстоянии друг от друга, разбивая внешнюю окружность детали на равное количество секторов. Например, двухзаходная резьба будет иметь два захода, расположенные симметрично, через сто восемьдесят градусов. Для неё ходом считается расстояние, которое измеряется вдоль оси изделия (болта, гайки, вала и так далее) между витками, выполненными в одном заходе, пропуская другие витки. При однозаходной, понятия шаг и ход являются идентичными, для многозаходной они имеют свой технический смысл. Ход всегда равен шагу, умноженному на количество выполненных заходов.

Если зуб имеет форму классической трапеции, она называется многозаходная трапецеидальная резьба. В поперечном сечении винт с многозаходной резьбой представляет фигуру с заданным значением выступов. Их число равно количеству нарезанных элементов.

С помощью многозаходной резьбы решают следующие задачи:

  • увеличивают прочность соединения (во многих специализированных соединениях);
  • изменяют передаточное число (в редукторах различного назначения);
  • создать значительное смещение гайки вдоль стержня винта при незначительном количестве произведенных оборотов (например, в тормозной системе шахтных электровозов).

Многозаходные системы имеют следующую последовательность маркировки. На первом месте расположена буква. Она означает принадлежность к конкретному виду резьбы: М – метрическая, Уп или Сп специальные многозаходные. Далее проставлено число, которое указывает номинальный диаметр. После этого числа отмечается количество заходов, например Х2 –значит два захода. В круглых скобках число с индексом «Р» означает значение шага. Например, маркировка многозаходной резьбы М30Х2(Р15) свидетельствует, что она является метрической, диаметром 30 миллиметров с числом заходов равным двум и шагом в 15 миллиметров.

Для специальных видов маркировка может иметь вид Уп 22,5х(3х4,5). Первое число 22,5 означает величину наружного диаметра, 3 – указывает на число заходов, 4,5 – величину шага. Для многозаходной конструкции с такими характеристиками величина хода будет равна произведению 3 и 4,5 мм, что составляет 13,5 мм. Число заходов можно определить визуально, если подсчитать количество витков на торце гайки, винта или вала.

По международной системе обозначения может быть указано направление резьбы: L – левая, R — правая. Сама многозаходная резьба обозначается латинской буквой S.

Создание резьбы с помощью резца

Для нарезки на токарном станке применяются специальные резцы. Они бывают следующих видов:

  • призматические;

  • дисковые;

  • стержневые.

Их характеристики должны соответствовать ГОСТу 18876-73. Верхняя часть резца, которая непосредственно соприкасается с обрабатываемым металлом, должна в точности по своей форме соответствовать создаваемой канавке.

С помощью призматических и стержневых прорезают внешнюю резьбу. Существуют дисковые, предназначенные как для внешней, так и для внутренней резьбы. На токарном станке применяются многопрофильные резцы, которые сразу прорезают несколько канавок.

На стержневых устанавливаются резцы из твёрдых сплавов. Они долго сохраняют остроту и практически не нуждаются в проведении заточки. Если они теряют остроту, обычно производят замену режущей части. Призматические отличаются от стержневых тем, что они контактируют с металлом на значительной поверхности. При работе они быстро теряют остроту и нуждаются в периодической заточке.

Резцы могут иметь конструктивные отличия. Они могут относиться к следующим типам:

  • прямые;

  • изогнутые;

  • отогнутые;

  • оттянутые.

Прямая форма на токарном станке используется редко. Чаще всего для нарезания резьбы применяют изогнутые резцы.

  1. Сделанные из легированной быстрорежущей стали.

  2. Использующие напаянные твёрдосплавные пластины.

  3. Возможно использование сменных многогранных пластин. После того, как режущая часть стачивается, может быть использована другая рабочая грань резца.

  4. Существуют резцы, для изготовления которых применяется металлокерамика.

В первом случае обычно обрабатывают детали из стали, пластикатаке или цветных металлов. Резцы характеризуются особенно высокой прочностью и большой теплопроводностью. Однако они имеют такие недостатки: слабую износостойкость, недостаточно высокую твёрдость. Эти качества ограничивают скорость обработки деталей при создании резьбы на станке.

Резцы с твёрдосплавными режущими пластинами применяются наиболее часто. Они известны высокой твёрдости и длительным сроком работы без необходимости выполнения заточки. По сравнению с резцами из быстрорежущей стали максимальная скорость работы у них выше в 2-3 раза. Такие резцы выпускаются в широкой номенклатуре, позволяя легко выбрать подходящий для конкретной работы.

Резцы из керамометалла являются более дешёвыми. Основным их недостатком является хрупкость. Их основное применение состоит в создании мелкой резьбы на заготовках из стали и чугуна.

Резцы с режущей частью из поликристаллических алмазов или кубического нитрида бора являются высокопрочными. Их применяют для точной нарезки резьбы на заготовках из высокопрочных деталей. Основным недостатком таких инструментов является высокая стоимость. В первом случае такой инструмент применяют для обработки деталей из алюминия, меди или карбида вольфрама. Во втором — работают таким резцом на заготовках из упрочнённого чугуна или закалённой стали.

При работе резцом необходимо принимать во внимание следующие особенности:

Важное значение имеет выбор переднего угла. Его величина зависит от твёрдости обрабатываемого материала. Величина находится в пределах от 0 до 25 градусов от перпендикуляра к обрабатываемой поверхности

Для обычной стали выбирают нулевой угол, а для высоколегированной обычно требуется 5-10 градусов. Его величина зависит не только от твёрдости, но и от вязкости обрабатываемого материала

Величина находится в пределах от 0 до 25 градусов от перпендикуляра к обрабатываемой поверхности. Для обычной стали выбирают нулевой угол, а для высоколегированной обычно требуется 5-10 градусов. Его величина зависит не только от твёрдости, но и от вязкости обрабатываемого материала.

При выборе подходящего резца важно учитывать, что форма режущей кромки должна точно соответствовать профилю резьбы. Задние боковые углы должны быть достаточно узкими для того, чтобы не воздействовать на сделанную резцом канавку

При этом с обеих сторон они должны быть одинаковыми

Задние боковые углы должны быть достаточно узкими для того, чтобы не воздействовать на сделанную резцом канавку. При этом с обеих сторон они должны быть одинаковыми.

Для того, чтобы сделать нарезание внутренней резьбы, деталь предварительно сверлят и растачивают.

Выполнение нарезки происходит с высокой скоростью. Работу можно также производить на станке с ЧПУ.

Условное обозначение трапецеидальной резьбы

В условное обозначение трапецеидальной однозаходной резьбы должны входить:

  • буквы Tr
  • номинальный диаметр резьбы
  • числовое значение шага
  • буквы LH для левой резьбы

Пример условного обозначения трапецеидальной резьбы номинальным диаметром 40 мм и шагом 6 мм:

Tr40×6

То же, для левой резьбы:

Tr40×6LH

Соседние страницы

  • Резьбы цилиндрические
  • Резьбы конические
  • Резьба метрическая
  • Сбеги, недорезы, проточки и фаски по ГОСТ 10549
  • Резьба упорная
  • Механические свойства болтов, винтов, шпилек, гаек.
  • Условные обозначения крепежных изделий по ГОСТ 1759.0 (СТ СЭВ 4203)
  • Болты общего назначения с шестигранными головками
  • Винты общего назначения
  • Винты невыпадающие
  • Винты установочные
  • Болты и винты специального назначения
  • Винты самонарезающие для металла и пластмасс
  • Стопорение гайки относительно болта дополнительными элементами
  • Стопорение гаек относительно корпуса
  • Стопорение гайки относительно болта за счет дополнительного трения, сварки и пластического деформирования
  • Стопорение болтов. Предохранение винтов и гаек от потери
  • Стопорение винтов
  • Фланцевые соединения деталей
  • Фланцевые соединения труб и крышек цилиндров
  • Фланцевые соединения труб металлоконструкций
  • Примеры применения установочных винтов
  • Клеммовые соединения
  • Фрикционно-винтовые зажимы
  • Стяжки и упоры
  • Крепление машин к основаниям

Специальная резьба. Резьба усиленная упорная

Резьба упорная усиленная применяется для особо больших нагрузок (и для диаметров 80…2000 мм.) с углом профиля 45° по ГОСТ 13535-87. Условное обозначение, например: S 45 ° × 200 × 12, где 12 – шаг резьбы, который указывают обязательно.

Специальную резьбу со стандартным профилем, но нестандартным шагом или диаметром обозначают Сn и условное обозначение профиля, например: Сn М40´1,5-6g.

Профиль квадратной резьбы не стандартизирован, но эта резьба имеет применение в соединениях, где не должно быть самоотвинчивания под действием приложенной нагрузки. Поэтому на чертеже приводят все данные, необходимые для ее изготовления. На рис. 4.18 показана прямоугольная двухзаходная резьба на стержне.

Рис. 4.18. Прямоугольная резьба

Обозначения типов резьб приведены в табл. 4.1, примеры обозначения типов резьб показаны в табл. 2.

Обозначения типов резьбы

Тип резьбыСтандартУсловное обозначениеУказываетсяПример обозначения
Метрическая скрупным шагомГОСТ 9150-81 ГОСТ 24705-81 ГОСТ 8724-81 ГОСТ 16093-81МНоминальный диаметр резьбы, шаг, направление, поле допуска.M20-6g M20LH-6g
Метрическая с мелким шагомГОСТ 9150-81 ГОСТ 24705-81 ГОСТ 8724-81 ГОСТ 16093-81МНоминальный диаметр резьбы, шаг, направление, поле допуска.M20×1,5-6g M20×1,5LH-6H
Трубная цилиндрическаяГОСТ 6357-81 ГОСТ 3262-75* ГОСТ 8957-75*GУсловное обозначение резьбы в дюймах, класс точности среднего диаметра резьбы А или В, длина свинчивания, если она больше, установленной стандартом.G 1 /4-A G1LH-B-40
Трубная коническаяГОСТ 6211-81R – наружная Rс – внутренняяУсловные обозначения резьбы в дюймах, направление (левое).R1 1 /2LH Rc1 1 /2LH
ДюймоваяОСТ НКТП 1260Номинальный диаметр резьбы в дюймах1 1 /2″ ОСТНКТП 1260
Коническая дюймоваяГОСТ 6111-52*КУсловное обозначение резьбы в дюймах.K 3 /4″ ГОСТ 6111-52
Метрическая коническаяГОСТ 25229-82МКЗначение диаметра резьбы в основной плоскости с указанием при необходимости шага и направленияMK20×1,5LH MK20×1,5
КруглаяГОСТ 6042-83 ГОСТ 13536-68 СТ СЭВ 3293-81*ЕДиаметр резьбыE14 ГОСТ 6042-83
КрНоминальный диаметр, шагKp.12×2,54 ГОСТ 13536-68
RdДиаметр резьбыRD16 Rd16LH
ТрапецеидальнаяГОСТ 9484-81 ГОСТ 9562-81 ГОСТ 24739-81*ТrНоминальный диаметр резьбы, ход Ph, шаг P, поле допуска, при необходимости – длину свинчиванияTr 80×40(P10)-6e Tr 40×6-8e Tr 80×40(P10)-8e-180

Окончание табл. 4.1

Тип резьбыСтандартУсловное обозначениеУказываетсяПример обозначения
УпорнаяГОСТ 10177-82 ГОСТ 25096-82Номинальный диаметр резьбы, ход Ph, шаг P, поле допуска.S80×20(P5)-7h S80×20LH-7H
Упорная усиленнаяГОСТ13535-87S45°Угол профиля 45°, номинальный диаметр, шагS45°×200×12
СпециальнаяСnУсловное обозначение профиля, номинальный диаметр, шаг (при необходимости), поле допуска.Cn M40×1,5-6g

Примеры обозначений наиболее употребительных видов резьбы

ДетальОбозначение резьбыНадо читать
Резьба метрическая, наружный диаметр резьбы 20 мм., с крупным шагом, правая, поле допуска 6g
М25х1.5LH-6gРезьба метрическая, наружный диаметр резьбы 25 мм., шаг 1,5 мм, мелкий, левая, поле допуска 6g
1 1 /2²×ОСТ НКТН 1260Резьба дюймовая, наружный диаметр 1½” (38,1 мм), правая, ОСТ НКТП 1260
Резьба трубная, обозначение размера , правая, класс точности средний диаметр резьбы А, длина свинчивания 20 мм.

Продолжение табл.4. 2

ДетальОбозначение резьбыНадо читать
Резьба коническая, дюймовая, наружный диаметр ¾” (в основной плоскости 26,4 мм), правая; ГОСТ 6111-52
Резьба трапецеидальная, однозаходная, нормальная, наружный диаметр 30 мм, шаг 6 мм, левая, поле допуска 8е
Резьба упорная, нормальная, наружный диаметр резьбы 50 мм, шаг 6 мм, двухзаходная, ход 12, правая, поле допуска 7h
Резьба специальная, со стандартным профилем метрической резьбы, наружный диаметр 58 мм, шаг 3 мм, поле допуска 6g.

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие изречения:Студент – человек, постоянно откладывающий неизбежность. 10933 – | 7420 – или читать все.

Профили резьбы

Формы заготовок, зависимо от вида поверхности, бывают цилиндрическими и коническими. Резьбы бывают внешние (на поверхности) и внутренние (в отверстии болванки). Вид резьбового соединения находится в зависимости от профиля резьбы.

  • треугольный;
  • прямоугольный;
  • трапецеидальный;
  • упорный;
  • круглый.

Резьба может быть однозаходной и многозаходной:

  • однозаходная — формируется единой резьбовой нитью;
  • многозаходная — создается двумя или более нитками, размещенными на одинаковом расстоянии одна от другой.

Основные показатели обоих типов резьбы – шаг и ход. Резьбовой шаг — дистанция меж ближайшими витками и меряется по осевой косильной лески обрабатываемой заготовки. Ходом одной резьбовой нитки называется промежуток посреди двух пиков одного витка на рабочей поверхности изделия. Ход равен произведению резьбового шага на число заходов.

Обозначение резьбы трубной конической на чертеже гост

Трубная коническая резьба

Стандарт распространяется на трубную коническую резьбу с конусностью 1 : 16, применяемую в конических резьбовых соединениях, а также в соединениях наружной конической резьбы с внутренней цилиндрической резьбой с профилем по ГОСТ 6357-81.

98. Профиль и основные размеры, мм, трубной конической резьбы

Конусность 2 tg (j/φ 2) = 1 : 16; φ = 3 ° 34′ 48 »; φ /2 = 1 ° 47′ 24 » d и D — наружные диаметры соответственно наружной и внутренней резьбы d1 и D1 — внутренние диаметры соответственно наружной и внутренней резьбы d2 и D2 средние диаметры соответственно наружной и внутренней резьбы P — шаг резьбы φ — угол конуса φ/2 — угол уклона H — высота исходного треугольника H1 — рабочая высота профиля R — радиус закругления вершины и впадины резьбы С — срез вершин и впадин резьбы

H = 0,960237P H1 = 0,640327P С = 0,159955 P R =0,137278P

l1 — рабочая длина резьбы l 2 длина наружной резьбы от торца до основной плоскости

Обозначение размера резьбы

Число шагов на длине 25,4 мм

Диаметры резьбы в оновной плоскости

99. Допуски трубной конической резьбы (по ГОСТ 6211-81)

Обозначение размера резьбы

Смещение основной плоскости резьбы

Предельные отклонения диаметра внутренней цилиндрической резьбы

Примечание. Предельное отклонение ± Δ1 l 2 и ± Δ1 l 2не распространяется на резьбы с длинами, меньшими указанных в табл. 98. Допускается применять более короткие длины резьб. Разность действительных размеров l 1 — l 2 должна быть не менее разности номинальных размеров l 1и l 2 указанных в табл. 98. Осевое смещение основной плоскости Δ1 l 2наружной и Δ2 l 2внутренней резьбы относительно ее номинального расположения не должно превышать значений, указанных в табл. 99. Допускается соединение наружной конической резьбы с внутренней цилиндрической резьбой класса точности А по ГОСТ 6357-81. Длина внутренней конической резьбы должна быть не менее 0,8 (l 1 — Δ1 l 2 ), где Δ1 l 2— см. табл. 99. Конструкция деталей с внутренней резьбой (конической и цилиндрической) должна обеспечивать ввинчивание наружной конической резьбы на глубину не менее l 1 + Δ1 l 2 В условное обозначение резьбы должны входить буквы (R для конической наружной резьбы; Rc — для конической внутренней резьбы; Rp, — для цилиндрической внутренней резьбы) и обозначение размера резьбы. Условное обозначение для левой резьбы допускается буквами LH. Примеры обозначения резьбы :

внутренняя трубная цилиндрическая резьба: 1 1/2; Rр 1 1/2;

левая резьба: R 1 1/2LH; Rc 1 1/2LH; Rp 1 1/2LH.

Трапецеидальная резьба (по ГОСТ 9484-81)

100. Профили и размеры резьбы Размеры, мм

Основной профиль наружной и внутренней резьбы

d — наружный диаметр резьбы (винта); D наружный диаметр внутренней резьбы (гайки); d2 — средний диаметр наружной резьбы; D2 — средний диаметр внутренней резьбы; d1 внутренний диаметр наружной резьбы; D1 внутренний диаметр внутренней резьбы; Р шаг резьбы; Н высота исходного треугольника; H1 рабочая высота профиля.

Пример условного обозначения трапецеидальной однозаходной резьбы номинальным диаметром 20 мм, шагом 4 мм и полем допуска среднего диаметра 7е:

Сегодня поговорим об обозначении трубной резьбы на чертеже. Почему это актуально – объяснять не надо, не найдется в доме помещения, где бы не использовались трубы.

Пара слов о теории. Трубная резьба (ТР) получается в результате нарезки спиралевидных каналов на теле трубы (или внутри ее).

Такая резьба предназначена для монтажа разъемного (это обязательное условие) соединения любых трубопроводов (полимерных, металлических и др.).

Когда мы имеем дело с ТР, необходимо помнить, что она обычно исполняется у двух видах.

  1. Цилиндрическом (G-тип). В этой версии нарезается спиралевидная канавка, имеющая треугольный профиль и угол 55° градусов на вершине.
  2. Коническом (R-тип). В этом случае нарезается аналогичная канавка на пологом участке с конусностью 1:16.
  3. Следует добавить, что существует еще дюймовый вариант. Это тот случай, когда треугольного профиля канавка с углом в 60° градусов на вершине нарезается на конической поверхности. Этот вариант в настоящее время применяется очень редко, его обозначение не рассматриваем.

Таким образом, на чертеже трубная резьба будет обозначено либо G-типом, либо R-типом. Но каким конкретно будет обозначение? Есть ли какие-то отличия в идентификации? Что мы должны увидеть?

Особенности резьбы

Прямоугольная резьба обладает нестандартным квадратным профилем, поэтому для нее не установлены стандартные параметры шага, диаметра, величины среза и хода. Глубина профиля данной разновидности нарезки равняется половине шага. Основные размеры резьбовых соединений с прямоугольным профилем определены в ГОСТ 9150-81.

По методу образования выделяют левую и правую прямоугольные резьбы. Левая разновидность нарезки создана контуром, осуществляющим вращение против часовой стрелки. Контур перемещается вдоль оси, относительно наблюдателя. Правая резьба образована контуром, производящим вращательные движения по часовой стрелке. Движение производится вдоль оси по направлению от наблюдателя.

Прямоугольная резьба может быть однозаходной (нарезка произведена в виде 1 витка). В этом случае груз, размещенный на винтах резьбовых соединений, не сможет самостоятельно опуститься без влияния дополнительной силы трения. Это преимущество однозаходной нарезки обусловлено наличием свойства самоторможения. Также изготавливаются многозаходные резьбовые соединения, где нарезка осуществлена в виде 2-3 раздельных витков, расположенных на равной дистанции. Число заходов прямоугольной резьбы возможно измерить при помощи следующей формулы: Z = L/S, где S – размер шага и L – значение хода.

Прямоугольная резьба обладает множеством схожих особенностей с трапецеидальной ленточной разновидностью нарезки. Обе разновидности нарезания используются для превращения вращательного вида движения в поступательное, обладают свойством самоторможения и не имеют точных стандартов изготовления. Тем не менее прямоугольная резьба уступает трапецеидальной по показателям прочности и технологичности. Также ленточная резьба имеет более простую технологию изготовления, располагает высокими показателями силы трения и не требует дополнительного фиксирования. Но она уступает резьбе с прямоугольным сечением по величине КПД. Сейчас прямоугольная резьба постепенно заменяется трапецеидальной во многих сферах промышленности из-за большого количество недостатков.

Недостатки соединений

Отрицательных сторон у данного вида соединений не так уж и много. Одна из них – это возникновение большого напряжения во впадинах. Кроме того, их нельзя применять в устройствах и механизмах, которые обладают высокой вибрацией, так как винты могут самостоятельно выкручиваться, что не является хорошим знаком.

Поэтому необходимо следить за этим, и в случае возникновения такой ситуации — исправить положение винтов.

Такое качество, как стоимость, можно отнести как к положительным, так и к отрицательным сторонам.

Одноходовые резьбы стоят значительно ниже, чем многоходовые. Здесь каждый выбирает в соответствии с личными предпочтениями. Многие конструкторские организации используют именно многоходовые резьбы, так как они отличаются надежностью и прочностью.

Итак, мы выяснили, что собой представляет такой вид соединения, как трапецеидальная резьба, размеры ее, преимущества и недостатки.

Параметры резьбы

До того как подробнее тормознуть на том, как нарезать резьбу на токарном станке резцом, подробнее познакомимся с основными элементами винтообразной канавки. Повстречать ее можно как на железных стержнях либо гайках, так и на трубной арматуре в газо-, тепло- и водопроводах. Для свойства резьбы выделяют последующие главные элементы ее профиля (продольного сечения):

  • Внешний поперечник;
  • Шаг резьбы;
  • Угол при верхушке.

Винты для столярных тисков. трапецеидальная резьба

По шагу резьбы делятся на стандартные (1 мм), маленькие (наименее 1 мм) и большие (более 1 мм). Обычно, все метчики рассчитаны на стандартное расстояние меж витками. Получить маленькую либо крупную резьбу можно только на токарно-винторезном станке.

По углу при верхушке резьбы делятся на метрические (угол равен 60о) и дюймовые (угол равен 55о). Для ручного нарезания нужно иметь набор инструментов под каждый поперечник с разными углами. При механическом нарезании довольно приобрести только два резьбовых резца с подходящими углами заточки.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
