Сушильная камера для древесины

Конвекторные сушилки

Используют конвекторыне конструкции для сушки древесины различных пород и размера. Из-за простоты конструкции конвекторные камеры недороги в обслуживание, что говорит о надёжности. Поэтому для повышения рентабельности в 90-а случаях из ста приобретают именно их.

Принцип работы конвекторной сушилки

Нагрев происходит от газообразного носителя (агента сушки). Нагреваясь, сырье прослушивается. Агентом сушки может быть пар, топочный газ, воздух. Влажность, выделяемая из древесины, служит дополнительным увлажнением агента, излишки при помощи вентиляции вытягиваются в атмосферу.

Обмен воздуха в конвекторной сушилке не выше 2% от общего количества, поэтому экономичность электроэнергии ощутима.

Комплектация и оборудование конвекторной сушилки

Существует множество комплектации от различных производителей, но есть базовые варианты:

  1. Оборудование для уже построенного или только строящегося ангара сушильной конструкции.
  2. Полностью конструкция с оборудованием.

Корпус оборудования

Корпус полностью выполнен из металла, собирается на монолитно-столбчатый фундамент. Металл применяемый для изготовления — углеродистая сталь или алюминий с покрытием от коррозии. Снаружи и внутри ангар обшит листами алюминия. Отдельные элементы внутри конструкции ( дефлекаторы, фальшпотоки, усилители и т.д.) тоже делаются из алюминия. Утеплена камера минватой в виде плит.

Собирается конструкция с соблюдением ГОСТов и СНиПа. Варианты требующие дополнения и пристроек выполняются по дополнительно разработанной схеме Базовая сборка рассчитана на среднюю снеговую нагрузку.

Модели конвективных камер

Производят конвекционные сушильные камеры отечественные и зарубежные компании. Самые распространенные это Гелиос: АСКМ-7, АСКМ-10, АСКМ-15, АСКМ-25. Используют их для сушки любой породы древесины категории просыхания I, II, III и 0. По отзывам эти модели работают быстро, так как в механизме использованы немецкие вентиляторы. А установка и обслуживание у моделей АСКМ простое. Цена от 700 000 руб., в зависимости от размера и мощности.

Для чего сушить древесину

Еще с давних времен древесина использовалась ремесленниками только в сухом состоянии, когда она несколько лес после рубки отлеживалась на солнце

Очень важно чтобы излишня влага из древесины полностью испарилась. Особенно при производстве деревянной мебели

Если заготовки были влажные, со временем мебель рассохнется, начнет искривляться и испортится.

При этом в древесине должен сохраняться естественный уровень влаги, иначе под воздействием внешней среды она начнет впитывать влагу и разбухать. Если деревянные заготовки просушивались в сушильной камере слишком быстро, в структуре дерева могут возникнуть прерывистые зоны влажности. Из-за этого готовое изделие может растрескаться. Очень часто изменяется форма длинных досок, они могут изгибаться и принимать форму дуги.

Использование сушилки

Если сушильная камера была собрана по всем правилам, то пользоваться ею будет достаточно просто. Для этого мы укладываем доски штабелем, прокладывая между рядами бруски толщиной до 20 мм, и загружаем штабель в сушилку.

Штабеля пиломатериала

После этого начинаем изменять температуру, постепенно увеличивая нагрев.

Схем высушивания существует множество, но начинающим мастерам стоит использовать низкотемпературный режим, как обеспечивающий максимальное качество с минимальным риском появления брака:

  1. Нагрев – поднимаем температуру до 45 – 50 0С со скоростью 5 — 70 С в час.
  2. Выдержка – сохраняем 50 0С в течение 5 часов.
  3. Сушка – уменьшаем влажность дерева с 30 до 8%, постепенно увеличивая температуру до 60 0С. Этот этап занимает около 48 часов. Приточная и вытяжная вентиляция включается на половину мощности.
  4. Кондиционирование – температуру поддерживаем на уровне 600С в течение еще 12 часов. Вентиляция при том должна активно работать.
  5. Остывание до температуры окружающей среды с выключенным обогревом и вентиляцией.

В результате мы должны получить доски, пригодные для большинства видов плотницких и столярных работ.

Результат обработки

  1. Автономность. Такую технологию часто применяют там, где нет других, альтернативных технологий получения тепла. Это один из главных плюсов.
  2. Простота технологии, устанавливаете сушильную камеру, варите или покупаете большой водяной котел — упс и готово;
  3. Дешевизна оборудования для отопления;
  4. Легкодоступность отопительных материалов;
  5. Возможность утилизации отходов деревообработки (горбыль, бакулки, обрезки);
  6. Не нужно длительных запусков и остановок оборудования;
  7. Легкость в использовании — обслуживать такую печь довольно просто, да и ее чистка не занимает много времени.

Оборудование для сушки древесины

На сегодняшний день существует великое множество производителей оборудования для просушки древесины, также как и множество видов самого оборудования. Рассмотрим наиболее часто применяемые из них.

Камеры конденсационного сушения

Камера конденсационного сушения дерева

Камеры конденсационного сушения являются довольно новым типом оборудования. Обладают низким уровнем потребления электричества и являются незаменимыми там, где кроме электричества нет других видов энергии. Но у них небольшие объемы загрузки, из-за чего процесс высушивания более долгий.

Вакуумные сушилки и принцип их работы

Вакуумные сушилки являются более дорогими по своей стоимости и по использованию электроэнергии. Основным плюсом данного вида оборудования является быстрый процесс высыхания дерева. Процесс управления осуществляется через работу микропроцессора.

Вакуумная сушилка для древесины — принцип работы

Микроволновые сушилки для древесины

Микроволновые сушилки являются достаточно мобильными, небольших габаритов, обладают показателями малого расхода электричества. При этом страдают малым объемом загрузки. Существует возможность неравномерного высушивания. К тому же, могут происходить процессы возгорания материала.

Осуществляя подбор оборудования, следует рассматривать погодные условия конкретного региона, учитывать площади будущего бизнеса, расценки на источники энергии для данной местности и ориентироваться на виды производимых материалов.

На что обращать внимание при покупке сушильной камеры

Хорошая камера для сушки доски отличается от плохой в конкретной ситуации не только типом, но и производителем

Конкретных производителей я еще коснусь, а пока в общих чертах на что стоит обратить внимание при выборе сушильной камеры для дерева:

  1. Качество изделий. Калориферы, вентиляторы и другие элементы системы должны быть изготовлены из материалов не поддающихся коррозии.
  2. Герметичность. Ограждения и ворота должны быть полностью герметичны. Не должно быть проникновение влаги и контакта воздуха с внешней средой.
  3. Теплоизоляция. Паро- и теплоизоляция должны быть выполнены на должном уровне, иначе эксплуатационные расходы возрастут из-за непредвиденных потерь тепла. А с нарушенным процессом сушки в результате дефектов не справится даже самая современная автоматика.
  4. Автоматика. Автоматическая система управления должна минимизировать участие человека, а системы дистанционного управления и оповещения упростить процесс сушки.
  5. Вентиляция. Двигатели вентиляторов должны обеспечивать равномерный обдув пиломатериала и стабильную скорость потока воздуха (если он выступает в качестве агента камерной сушки).
  6. Надежность. В условиях повышенной влажности некачественное оборудование может выходить из строя, поэтому лучше отдавать предпочтение камерам с импортными комплектующими.

Идеальная сушильная камера доски должна соответствовать 4 основным критериям:

  1. Высокое качество высушенной древесины.
  2. Низкие затраты на строительство и возведение камеры.
  3. Низкая себестоимость сушки в пересчете на 1 куб.м. материала.
  4. Экологичность всего процесса сушки.

В идеале, прежде чем инвестировать средства в сушку древесины и строить сушильный комплекс, необходимо провести тщательную подготовительную работу. А именно:

  • Проанализировать какой объем сушки планируется в год с перспективой на будущее;
  • Есть ли древесные отходы на предприятии, которые могут быть выгодно использованы в последующем при нагреве сушильного агента;
  • Учесть возможность организации атмосферной сушки;
  • Составить схему реализации проекта и расположения камер.

Но не стоит забывать, что не все зависит от оборудования. Как минимум половина успеха в итоговом результате лежит на обслуживающем персонале и квалификации работников

К примеру, очень важно правильно укладывать пиломатериал в камеру и организовывать хранение сырья

ГРАДИЕНТ СУШКИ: DG

DG = MC / EMC

Градиент DG – это отношение между мгновенной влажностью дерева MC и влажностью равновесия EMC. Если древесина находится в условиях гигроскопического равновесия, т.с. если моментальная влажностьMC совпадает с его влажностью равновесия EMC (т.е.влажность в данный момент и есть влажность равновесия): MC = EMC, древесина не сохнет, т.к. находится в равновесии с окружающей средой.

Следовательно. Для того, чтобы высушить древесину, внутри сушильной установки необходимо создать такие условия (температуру и относительную влажность) чтобы влажность равновесия EMC среды была меньше мгновенной влажности древесины. Т.е. MC> EMC.

Т.о. мгновенная влажность древесины будет стремиться к влажности равновесия, которая ниже.

Естественно, во время цикла сушки влажность равновесия EMC устанавливается по ниспадающей.

Это означает рост температуры и уменьшение влажности. (см.таблицу). действительно, когда мы увеличиваем температуру или уменьшаем относительную влажность среды, влажность равновесия EMC становится меньше.

Из приведенных ниже примеров станет понятно понятие градиента и как оно используется в программировании процесса сушки.

Примеры:

Как только мгновенная влажность древесины MC будет равна влажности равновесия EMC:

MC = EMC

Наример, 20%=20% в случае гигроскопического равновесия, градиент сушки будет равен:

DG= MC/ EMC=20%/20%=1

В этом случае древесина не может высохнуть, потому что находится в равновесии с окружающей средой.

Если, однако мгновенная влажность MC = 20%, а влажность равновесия EMC = 10%, то градиент сушки будет равняться:

DG= MC/ EMC=20%/10%=2

Древесина, которая имеет мгновенную влажность MC = 20% будет стремиться к влажности равновесия EMC = 10%. Следовательно, будет сохнуть. Теперь стало понятно, что для того, чтобы древесина высыхала, градиент сушки должен быть больше 1.

Другие примеры:

MC = 20%    EMC = 8%

DG = 20/8=2.5

Древесина будет стремиться к влажности равновесия EMC = 8% .

MC = 20%    EMC = 5%

DG = 20 / 5 = 4

Древесина будет стремиться к влажности равновесия EMC = 5%.

Подводя итог сказанному: когда уменьшается влажность равновесия или когда увеличивается градиент, создаются условия для более быстрого процесса сушки, т.е. увеличивается скорость сушки.

Следовательно, очень высокий градиент сушки будет провоцировать слишком быстрое высыхание поверхности древесины, прерывая таким образом поток влаги из центра к поверхности, нанося ущерб качеству древесины. Слишком маленький градиент будет увеличивать время высыхания дерева.

Существуют 2 метода контроля за состоянием среды в сушильной установке:

  • Непрямой метод: Посредством контроля температуры и влажности равновесия EMC, или градиента DG , как было объяснено выше.
  • Прямой метод: Посредством контроля температуры и относительной влажности  RH.

Влажность древесины, способы измерения

Есть множество способов определить влажность. Для точного определения влажности древесины используются специальные приборы. Электрические влагомеры способны определить влажность с точностью 2-3 %. Основной принцип таких приборов основан на том, что древесина разной влажности имеет разное электрическое сопротивление.

Есть еще много «народных» способов определения влажности, но их используют только профессионалы:

  • По массе, взвешивая одинаковые кусочки древесины одной породы в руке или на весах поочередно.
  • Опытные специалисты определяют влажность «на глаз», по наличию трещин и разломов.
  •  По стружке. При обработке пиломатериала, мелкую стружку сжимают в кулаке. Если она легко сминается, то материал влажный. На сухую древесину указывает ломкость стружки, но если стружка рассыпается, то скорее всего дерево пересушили.
  • По резанию. Если при обработке древесины стамеской отмечается влажный след, и материал легко, плавно режется, то она не просушена. Лучше не делать резьбу на такой поверхности, так как при высыхании появятся трещины и изъяны.

Как построить вакуумную сушилку своими руками?

В большинстве случаев, начинающие бизнесмены не обладают достаточной суммой для приобретения заводской установки по вакуумному методу сушки, поэтому подробнее рассмотрим такой вариант, как вакуумная сушка древесины своими руками.

Необходимо обустроить его герметичное закрывание. Либо можно выстроить данную сушилку с применением железобетонных конструкций: при этом варианте одну из стен выполняют из дерева.

Следует произвести тепловую изоляцию самой камеры — для этого можно воспользоваться разнообразными видами минеральных ват, либо использовать обычный пенопласт. Также следует обтянуть утеплитель специальной пленкой, которая будет способствовать отражению тепловых потоков внутрь камеры.

В качестве нагревательных элементов следует воспользоваться радиаторами для отопления — при этом, данные радиаторы должны прогревать воду до семидесяти градусов. Необходима будет установка вентилятора достаточной мощности: данный элемент способствует более правильному потоку воздушных масс внутри камеры.

Самодельная вакуумная сушилка

Для нагревания водной массы используется бойлер, от которого, при помощи водяного насоса, вода будет подаваться к нагревательным элементам. Кроме того, будет необходимо вмонтировать аппарат для создания вакуумной среды. Также будут нужны датчики по контролю за режимами влажности.

Управляющая этим оборудованием система выносится за пределы самой камеры — обычно, делается какой-нибудь отдельный тамбур. Загружать и выгружать материал для просушки можно либо вручную, либо с применением погрузчика.

Следует произвести регулировку температурного режима таким образом, чтобы изменения данного параметра происходили плавными темпами.

Правила заготовки древесины

Порядок и условия заготовок пиломатериала регулируются в соответствии с Лесным кодексом РФ.

Читать также: Разновидности дюбелей для бетона

Основные правила, которые требуется соблюдать во время лесозаготовки, следующие:

  • вырубка деревьев осуществляется после подачи и одобрения декларации, в которой обоснованы и описаны объемы вырубки, территория, тип древесины и пр.;
  • первыми в списке на вырубку находятся деревья, пострадавшие от естественных причин или в результате деятельности человека (пожар, буря, наводнение, поражение болезнями);
  • рубке могут подвергаться лишь деревья, соответствующие возрастным нормам;
  • при лесозаготовке необходимо вовремя вывозить спиленный материал, препятствовать засорению территории и сносить временные здания, использованные в работе;
  • запрещается оставлять недорубы – отдельные деревья на вырубленных территориях.

Процесс вакуумной сушки привлекателен, прежде всего, тем, что он отличается реальной возможностью существенно уменьшить длительность сушки, сохранив при этом высокое качество высушенных пиломатериалов, а в некоторых случаях даже повысив его.

Виды сушилок

По способу движения воздуха камеры делятся на:

  • с естественным;
  • с принудительным воздухообменом.

Камеры с естественным воздухообменом малопроизводительны, процесс в них невозможно контролировать. Поэтому используются они все меньше.

По принципу действия выделяются:

  • конвективные;
  • конденсационные сушилки.

В конвективных камерах древесина обдувается потоками горячего воздуха, тепло передается методом конвекции. Они могут быть глубокими туннельными или камерными. В туннельные камеры бревна загружаются с одного конца и выгружаются из другого, продвигаясь по камере, материал постепенно высушивается. Продолжительность цикла составляет от 4 до 12 часов. Такие камеры устанавливают на крупных лесопилках. Камерные сушилки более компактны, по всему объему поддерживается единый микроклимат. Позволяют подготовить любые типы древесины до необходимой кондиции. Поэтому большинство промышленных сушилок камерного типа.

По технологии конденсационной сушки влага, выделяемая из материала, осаждается на охладителях, скапливается в емкостях и сливается наружу. КПД такого устройства очень велик, но процесс длительный, сопровождается высокими потерями тепла. Технология хороша для подготовки твердых пиломатериалов малыми партиями. Цена оборудования и себестоимость конденсационной сушки ниже, чем конвективной.

Ограждение камеры сушки

Для изоляции древесины от действия окружающей среды устанавливают ограждение камеры, которое состоит из пола, потолка, стен и промежуточных перегородок. Требования к перегородкам:

  • не должны пропускать пар;
  • ограждения должны иметь низкую теплопроводность;
  • должны иметь долгий срок эксплуатации.

Ограждения изготавливаются отдельно из различных строительных материалов или бывают сборные с комплектом типовых металлических элементов.

Первый вид камер имеет более долгий срок работы, но отличается более длительным временем ввода в эксплуатацию, что не всегда оправдано. Сборные металлические каркасы монтируются быстро, в них предусмотрена комплектация контрольными и тепловыми приборами, но сталь подвергается разрушающему действию влажного и теплового режима.

Обустройство самодельной сушилки

камера сушки древесины на солнечной энергии

Для того чтобы сделать своими руками сушилку, можно обойтись без чертежей. Необходимо предусмотреть:

  • помещение камеры;
  • утеплитель;
  • источник тепла;
  • вентилятор.

Площадь сушилки, возведенной своими руками, обычно не превышает 9 кв. метров. В помещении квадратной формы проще обеспечить оптимальное движение теплого воздуха. Желательно, чтобы одна стена камеры была выполнена из бетонных плит, другие из дерева. Все стены утепляются изнутри в два слоя: пенополистиролом и фольгированной доской. Прекрасный и бесплатный утеплитель — стружка дерева. А фольгу можно заменить пенофолом, отлично отражающим тепло.

Отдельное помещение сушилки своими руками можно соорудить из алюминия, такое строение прослужит долго. Каркас выполняется из профиля, он обшивается листовым металлом, который снаружи утепляют. Толщина утеплителя не менее 15 см. Пол застилается рубероидом, поверх в качестве теплоизоляции насыпают толстый слой стружки.

Излучатель тепла можно сделать в виде труб или радиаторов отопления. Температура воды должна быть 65-95 градусов. Нагревается она электробойлером, дровяной печью, газовым котлом. Для небольшой камеры достаточно даже двухкомфорочной электроплиты. Если печь находится непосредственно в помещении, нужно обложить ее кирпичом. Кирпич будет аккумулировать тепло и постепенно излучать его в сушилку. Своими руками оборудовать конвективную камеру легко, установив в качестве источника тепла тепловентилятор.

Важна постоянная циркуляция теплой воды, которая обеспечивается насосом. Чтобы тепло равномерно распределялось по помещению, устанавливается вентилятор. Рабочее помещение оснащается влажным и сухим термометром.

Для удобства загрузки доски в камеру можно использовать тележку на рельсах. А чтобы увеличить полезную площадь на стенах выстраивают стеллажи.

Пошаговая инструкция выглядит следующим образом:

  1. Сооружаем фундамент.
  2. Возводим каркас.
  3. Обшиваем каркас листами металла.
  4. Установка теплоизоляции.
  5. Застилаем пол пленкой и опилками.
  6. Установка опор из брусков.
  7. Установка нагревателей и вентиляторов.

Конструкция самодельной камеры для сушки пиломатериалов в видеоролике:

Недостатки

  • К недостаткам я бы отнес невозможность автоматизации процесса, поэтому нужно постоянно следить за процессом, поддерживать температуру;
  • Из предыдущего пункта выходит следующий — невозможность одним человеком следить за несколькими котлами. Связано это с тем что чурки нужно постоянно кидать, готовить;
  • Необходимость дополнительной подготовки топлива, чурки надо напилить, а иногда даже расколоть;
  • Рядом с котлом постоянно, днем и ночью, должен быть человек который бы подкидывал дрова, следил за температурой, а это повышает себестоимость сушки;
  • Так как процесс не автоматизируется по температуре, по опыту знаю, что будут возникать ситуации когда температуру «проворонят», что в свою очередь будет приводить к появлениям дефектов сушки пиломатериала (синева, трещины, грибок, гниль).

Технология сушки древесины

Вакумная сушка

Процесс сушки древесины состоит из нескольких этапов. Сначала ее выпаривают с поверхности материала, а потом из его внутренней части. Первыми высыхают тонкие места, потом влага движется к ним из более толстых слоев. Если нарушить процесс, то тонкие слои начинают смещаться и материал разрушается. Чтобы этого не происходило, заготовки обрабатывают специальной смесью. Ее делают из олифы и мела. Полученным составом обрабатывают торцевые части заготовок. Они обычно всегда имеют форму равносторонней геометрической фигуры.

Ускоренный режим сушки – это отличительная черта вакуумной сушильной камеры. Известно, что вода начинает испаряться при кипении. В камере создается очень низкое давление. Благодаря этому вода закипает при более низких температурах, чем обычно. Так время процесса значительно снижается.

Еще один существенный плюс – вакуумная сушка значительно экономит электроэнергию. Нагрев происходит контактным способом. Температура внутри

Такая сушка позволяет исключить применение вентиляторов. Системы увлажнения также не нужны. В камерах не применяют ни сухие, ни мокрые термометры. Внутри устанавливаются датчики влажности. Управление ими производится из вне. Вся система управления обычно расположена в отдельном тамбуре.

Вакуумные установки часто используют для обработки дорогих пород сырья: венге, дуба, палисандра, тика, ангера. В них используется нагревательный элемент конвекторного типа. Максимально воздух в камере нагревается до +65 градусов. Однако процесс испарения влаги начинается уже при 45,5 градусах. В процессе полностью исключается воздействие высоких температур. Древесина практически не разрушается.

Внутри дерева происходят все структурные изменения, сопровождающие сушку. Сначала влага испаряется с поверхности, затем изнутри подступает снова к поверхности и так, до 250 раз за все время. По всей поверхности сырья допускается перепад показателя влажности в 0,5-1,5%.  Вот некоторые показатели, при которых работает вакуумная сушка:

ПоказательПоказатель, единица измерения
Удаление воды180-300 л/м.куб
Потребление электроэнергии2,82 кВт/м.куб
Потребление тепла129-762 Ккал/м.куб
Источники энергии:
топливо16 л/м.куб
электричество151 кВт/м.куб
отходы дерева43 Кг/м.куб

Строим сушку своими руками

Не всегда предприниматель может купить дорогостоящее оборудование и использовать вакуумную технологию. Для начала есть более простые методы. Сушка древесины осуществляемая своими руками происходит также в сушильных камерах. Для ее обустройства понадобится само помещение, хороший утеплитель и вентилятор.

Конструкция камеры для сушки своими руками предполагает, что одна стена и потолок будут выполнены из железобетона. Остальные элементы можно выполнить из дерева. Стены утепляют пенопластом, обделывают вагонкой и устилают фольгой. В качестве отражающего материала можно использовать пенофол. Он также хорошо отражает тепло и помогает сохранить его внутри камеры.

Мобильная сушильная камера.

Дальше монтируется нагревательный прибор. Чаще всего используют радиатор отопления. Его мощность должна позволять нагреть воду до 65-90 градусов. Вся система монтируется отдельно от других отопительных контуров. Она должна работать постоянно, независимо от времени года. Часто используют электрические и газовые приборы. Вентилятор необходим для равномерного распределения воздуха в камере. Без этого невозможно высушить материал своими руками равномерно.

Так же нужно будет построить систему погрузки пиломатериалов в камеру. Обычно они имеют большие размеры и немалый вес. Удобно загружать доски на тележках, двигающихся по рельсам или вилочным погрузчиком. Внутри камеры материал укладывают на полки или просто на пол. Еще обязательно нужно установить приборы контроля над процессом, который будет проводиться своими руками. Без этого невозможно правильно высушить древесину, чтобы она в дальнейшем имела товарный вид и присущие ей свойства.

При строительстве сушильной камеры своими руками нужно придерживаться таких правил:

1Температура в камере должна меняться постепенно и плавно.
2При строительстве должны быть соблюдены все меры пожарной безопасности.

При строительстве сушки своими руками главное – это добиться поддержания внутри ее необходимых по технологии параметров. Материалы и оборудование, которые будут использоваться при этом, не имеют значения. Сушить древесину в такой камере, построенной своими руками, нужно будет от одной до двух недель.

+1

Вакуумная сушка древесины своими руками

Процесс сушки очень выгоден при осуществлении своими руками. Однако приобретать заводскую вакуумную камеру дороговато, в этом разделе мы расскажем, как сделать ее своими руками. Сушку в домашних условиях можно осуществить в специальной камере, для обустройства которой нужно просторное помещение, источник тепла, а также вентилятор для распределения тепла внутри камеры.

Наилучшим вариантом для создания камеры является железный конвейер. Не обязательно покупать новый, можно найти и б/у. Кроме этого можно сварить камеру самостоятельно из старого железа.

Для того, чтобы сохранить тепло внутри камеры стены нужно утеплить пенопластом и обделать вагонкой. Кроме пенопласта подойдет минеральная вата и любой другой утеплительный материал.

Для того чтобы тепло отражалось от поверхности необходимо постелить специальный материал. Можно воспользоваться фольгой или пенофолом. Кстати, теплоотражающие и сохраняющие качества пенофола намного выше.

После этого можно приступать к сборке нагревательного прибора. Всю отопительную систему обязательно монтируют отдельно от других отопительных контуров, она должна постоянно функционировать. Подойдет отопительный радиатор, который нагревает воду до 65-90 градусов.

Для равномерного распределения тепла в камере стоит приобрести вентилятор. Без него сушка будет происходить не равномерно, а конечный продукт будет иметь низкое качество. Не забывайте про правила пожарной безопасности во время создания вакуумной сушилки.

Еще один важным моментом можно назвать создание системы погрузки пиломатериала в камеру. Для этой цели можно воспользоваться тележками, которые двигаются по рельсам или вилочным погрузчиком.

Сырье на просушку складывают на полки или же прямо на пол. Чтобы осуществлять контроль за процессом сушки нужно установить специальные датчики – термопары и датчики давления. Если грамотно подойти к этому мероприятию, то у вас получится камера для сушки качественных пиломатериалов.

После загрузки сырья в камеру дверь плотно закрывается и начинается процесс сушки.

В таких условиях связанная и свободная жидкость будет плавно перемещаться от центра к периферии, что гарантирует качественную и равномерную сушку материала. Сухие верхние клетки пиломатериала впитывают жидкость из клеток, находящихся ближе к сердцевине. Вначале просыхают тонкие места, далее влага из толстых слоев перемещается в уже высохшие, делая их влажными.

Для предотвращения смещения на пиломатериалы наносят специальную смесь, которая делается из мела и олифы. Чаще всего эту смесь наносят на торцевые части заготовок.

Традиционная сушкаВакуумная сушкаКол-во сутокРпотреб., кВт/чГарант. брак, %t, °СГарант.

влажность, %Кол-во сутокРпотреб., кВт/чГарант. брак, %t, °СГарант. влажность, %710 0002015015150055010

Изготовление сушильной камеры

Если вы занимаетесь изготовлением изделий из дерева в домашних условиях, то сушить материал вам потребуется самим. Сушилку можно сделать тоже самому, но нужно соблюдать все нормы работы. Для изготовления вам будут нужны:

  • камера;
  • нагревательный прибор;
  • вентилятор;
  • утеплитель.

Одна стенка и потолок камеры должны быть сделаны на основе бетона, а остальные стены будут на основе древесины, их потребуется утеплить. Слоев при этом будет несколько:

  • пенопласт;
  • доски, обернутые в фольгу.

Теперь необходимо установить нагревательный элемент, он может иметь форму батарей. Воду в них можно подавать из печки в нагретом виде при температуре от 60 до 95 градусов. Лучше всего обеспечить непрерывный процесс циркуляции воды посредством водяных насосов в нагревательном элементе. Еще в камере потребуется поставить вентилятор, с помощью которого теплый воздух будет распределяться по всей комнате.

Обязательно нужно предусмотреть метод загрузки древесины в камеру. Например, это может быть рельсовая тележка. Для регулировки температуры и влажности в рабочей зоне нужно установить влажный и сухой термометры. А также внутри сушилки нужно поставить полки для расширения рабочего пространства.

В процессе обработки нельзя допускать резкую смену температуры, иначе древесина может потрескаться или покоробиться.

Работу по строительству камеры нужно выполнять при соблюдении противопожарных требований, поэтому обязательно установите огнетушители.

А еще вместо нагревательного элемента можно применять электрическую плитку из двух конфорок. Стены камеры можно утеплить деревянной стружкой, а вместо фольги можно взять пенофол, способный хорошо отражать тепло от поверхности стен. Сушка в такой камере осуществляется в течение 1−2 недель.

Таким образом, существует большое количество различных модификаций сушильных камер для древесины. Тот или иной вариант следует выбирать в зависимости от самого материала и ожидаемых результатов. А если речь идет об изготовлении различных деревянных изделий в домашних условиях, то камеру несложно сделать своими руками.

Циркуляция воздуха при камерной сушке древесины

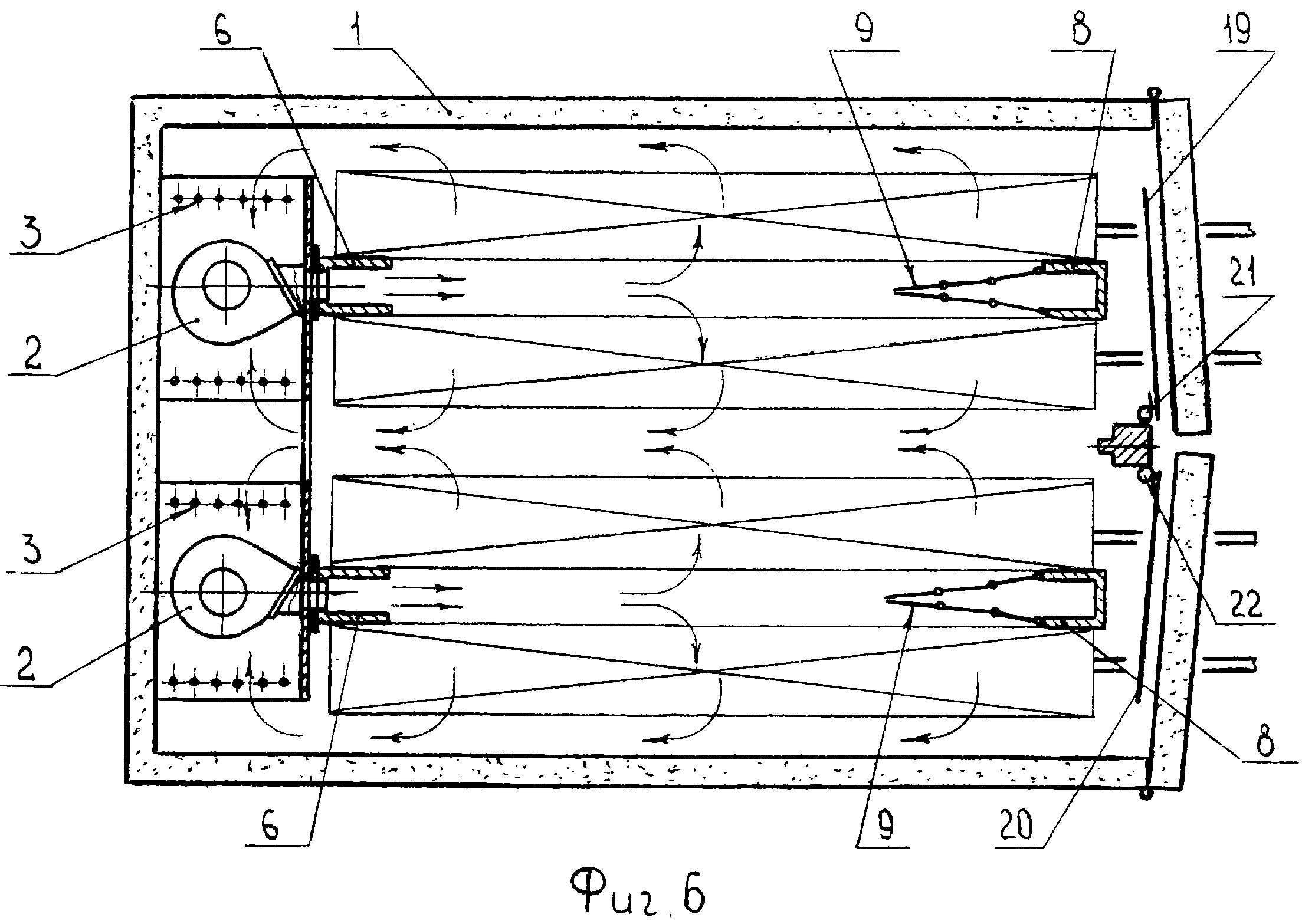

Циркуляция осуществляется с помощью вентиляторов, воздух проходит поперек штабеля. Вентиляторный отсек отгорожен от штабелей пиломатериала фальшпотолком и имеет перегородку, предназначенную для исключения “коротких замыканий” воздушного потока

Это очень важно! В некоторых самодельных сушильных камерах эта перегородка отсутствует, в результате значительная часть воздуха бесполезно гоняется над фальшпотолком, не попадая в штабель. Одноштабельные сушильные камеры для пиломатериалов допускают использование нереверсивных вентиляторов, при двух и более штабелях вентиляторы должны быть реверсивными

Требования к вентиляторам для сушильных камер

Если электродвигатель вентилятора находится внутри сушильной камеры, он должен быть выполнен во влагозащищенном исполнении и иметь класс нагревостойкости “Н” (до 100 градусов), электродвигатель, не удовлетворяющий этим требованиям, должен быть вынесен за пределы камеры. В самодельных сушильных камерах часто используют электромоторы класса F. В результате они выходят из строя с периодичностью 3 – 6 месяцев. При недостаточной производительности вентиляторов камерная сушка древесины идет медленнее, повышается неравномерность влажности по ширине штабеля. Приближенно подсчитать необходимую суммарную производительность вентиляторов (метры куб./час) для одно – двухштабельной сушильной камеры можно умножив длину штабеля на высоту (в метрах) и умножив на 3200.

Сушка древесины своими руками

При необходимости заготовить древесину в домашних условиях, рекомендуется действовать в таком порядке:

  • выбрать место для проведения сушки. Лучше всего предусмотреть не навес с крышей, а постройку с плотными стенами, которые препятствуют проникновению осадков;
  • оборудовать основание для будущей укладки, под которым будет свободно проходить воздух;
  • уложить пиломатериал крест-накрест в несколько рядов, как показано на рисунке;
  • получившиеся штабеля в верхней части закрыть от случайных капель воды, пыли и мусора;
  • скрепить деревянные доски или брусья между собой. Лучше всего использовать для этого полимерные материалы – резиновые затяжки или нейлоновые шнуры;
  • выдержать штабеля время, рекомендуемое для конкретной климатической зоны (обычно несколько месяцев).

Самостоятельным приготовлением пиломатериала можно заниматься при наличии времени и необходимости заготовить большое количество древесины. Получаемый материал пригоден для использования в строительных целях, однако плохо подходит для изготовления мебельных изделий. Чтобы получить сухое дерево для отделочных и декоративных работ, следует применять комплекс методов подготовки древесины, таких как склеивание, очистка и окраска, браширование.

Сушилка для дерева своими руками:

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
