Спецификация сборочного чертежа

Спецификация на сборочном чертеже в SolidWorks

Для добавления спецификации нужно пойти следующим путем. Через главное меню выбираем «Вставка, Таблицы, Спецификация», открываются параметры спецификации в меню слева.

Параметры спецификации в SolidWorks

В которых мы видим, что для добавления спецификации нужно выбрать чертежный вид. Я выбираю главный вид.

Открывается следующие окно параметров, в котором нужно выбрать шаблон спецификации.

Второе окно параметров спецификации в SolidWorks

Скачать шаблон спецификации по ГОСТ для SolidWorks

После того как шаблон скачан, нажимаем на кнопку «Открыть шаблон таблицы для Спецификации»…

Кнопка добавления шаблона спецификации в SolidWorks

выбираем скаченный шаблон и нажимаем открыть. Шаблон должен подгрузиться в данное окно как у меня на картинке.

Шаблон спецификации

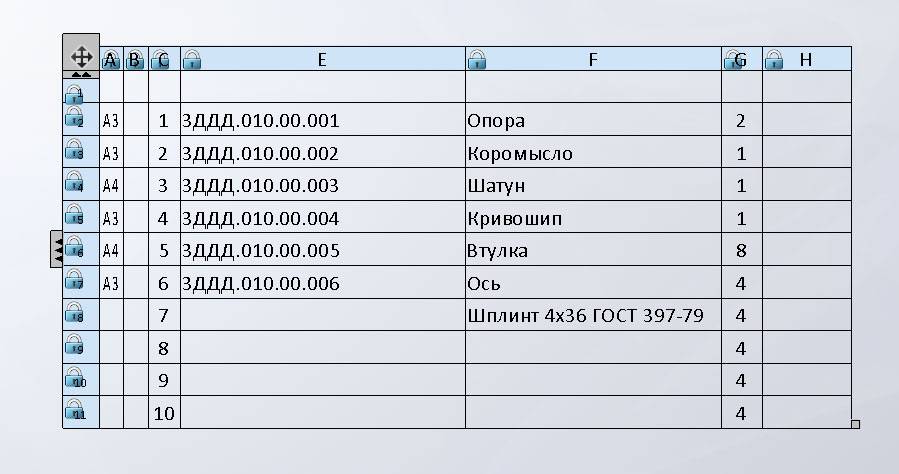

После чего нажимаем ОК (на зеленую галочку) и таблица спецификации вставляется на чертеж. Пока располагаем ее на пустом поле за форматом чертежа.

Добавленная таблица спецификации в SolidWorks

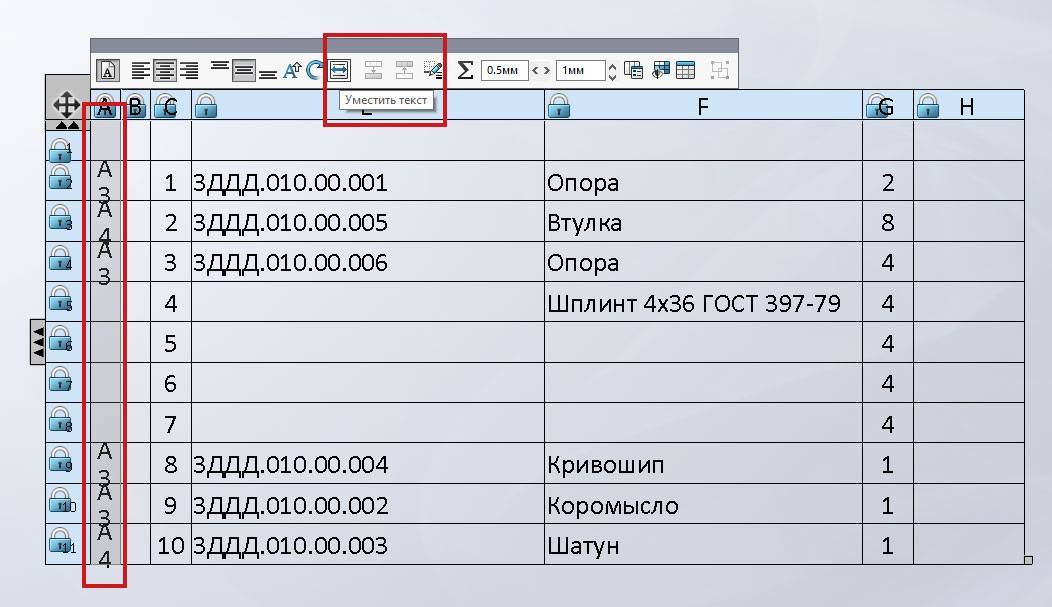

Далее отредактируем полученную таблицу спецификации. Для этого выделяем поочередно столбцы с Обозначением и наименованиям деталей и ставим им ориентацию по левому краю.

Изменение ориентации в таблице спецификации SolidWorks

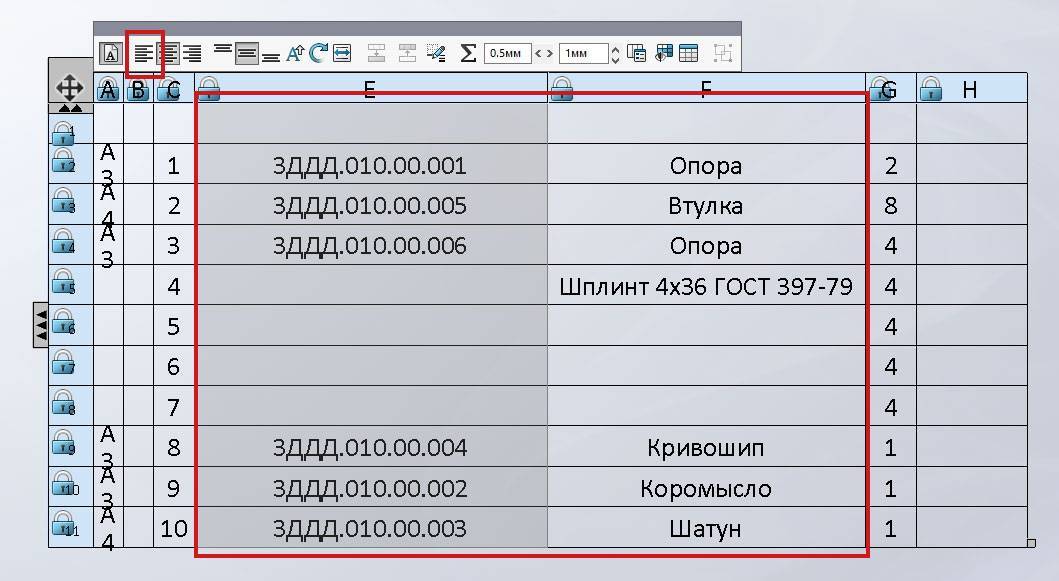

Затем выделяем столбец с форматами чертежей деталей и применяем для них свойство уместить текст.

Форматы чертежей на спецификации SolidWorks

Теперь нужно расположить детали в спецификации более правильно, то есть детали расположить выше, а стандартные изделия под следующими номерами.

Это делается просто, выделяем строку с нужной нам деталью в таблице и переносим ее на ту строку, после которой мы хотим, чтобы она шла.

Таблица спецификации после переноса деталей в SolidWorks

Стоит отметить, что одним из главных плюсов такого построение сборочных чертежей в SolidWorks является, то что при изменении номера детали в спецификации он, автоматически поменяется и на сборочном чертеже.

Мы видим, что стандартные детали на спецификации прописались не все. Это можно поправить просто, введя данные по этим деталям прямо в таблицу спецификации.

Я ввел данные как на картинке ниже.

Спецификация со всеми заполненными строками в SolidWorks

Какие стандартные изделия я применил на данной сборке можно посмотреть в уроке: Создание сборки в Solidworks.

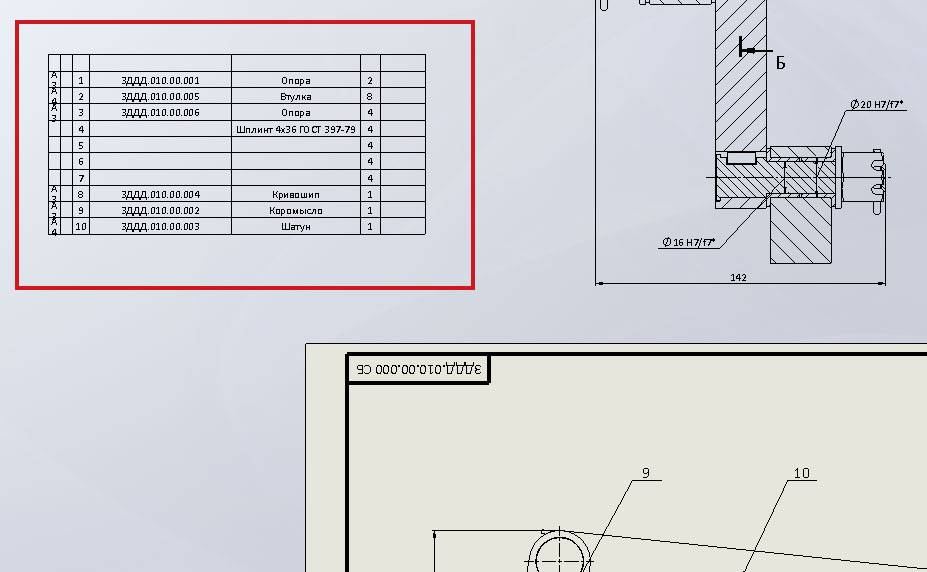

Теперь нам осталось лишь расположить спецификацию на шаблоне чертежа, которой можно скачать здесь!

Переносим таблицу и совмещаем ее с шаблоном спецификации.

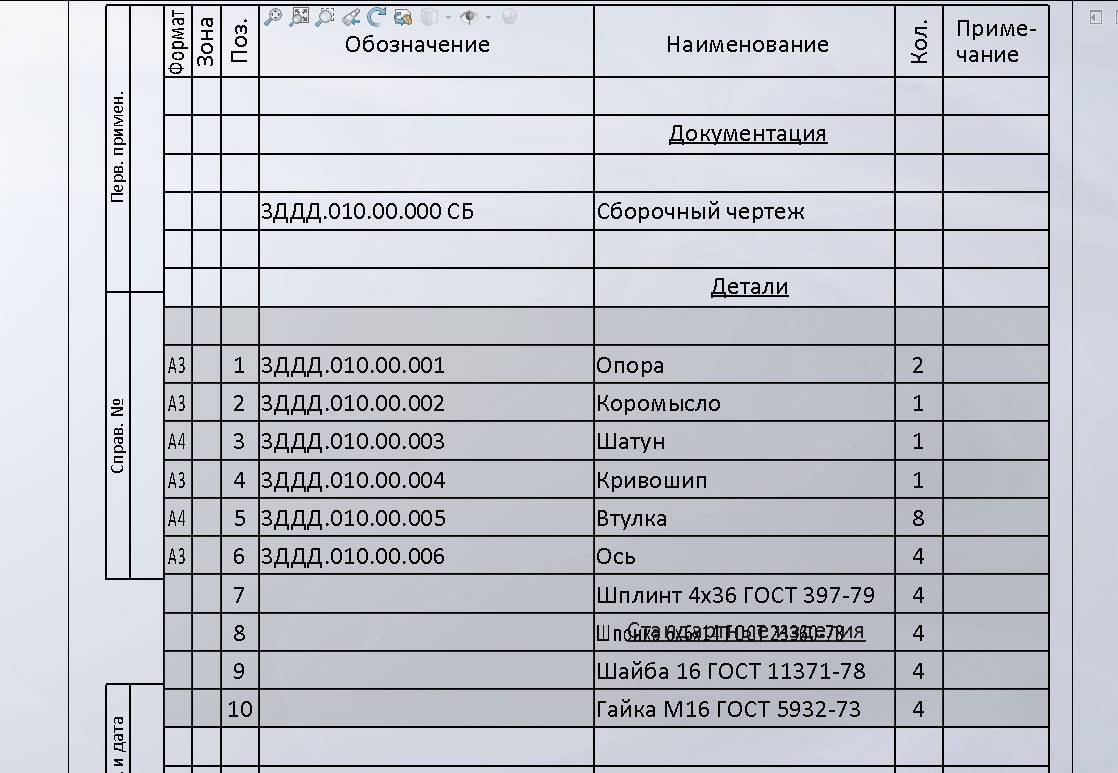

Совмещение таблицы спецификации с шаблоном в SolidWorks.

После чего нам надо разнести стандартные изделия и детали на спецификации. Для этого в таблицу спецификации нужно вставить пустые строки после детали «Ось».

Для этого нажимаем правой кнопкой мыши на строке с деталью Ось в открывшемся меню выбираем «Вставка, Строка снизу». И добавляем нужное количество строк.

Добавленные строки в спецификации SolidWorks

Как видно новые добавленные строки прономеровались, чего конечно быть не должно.

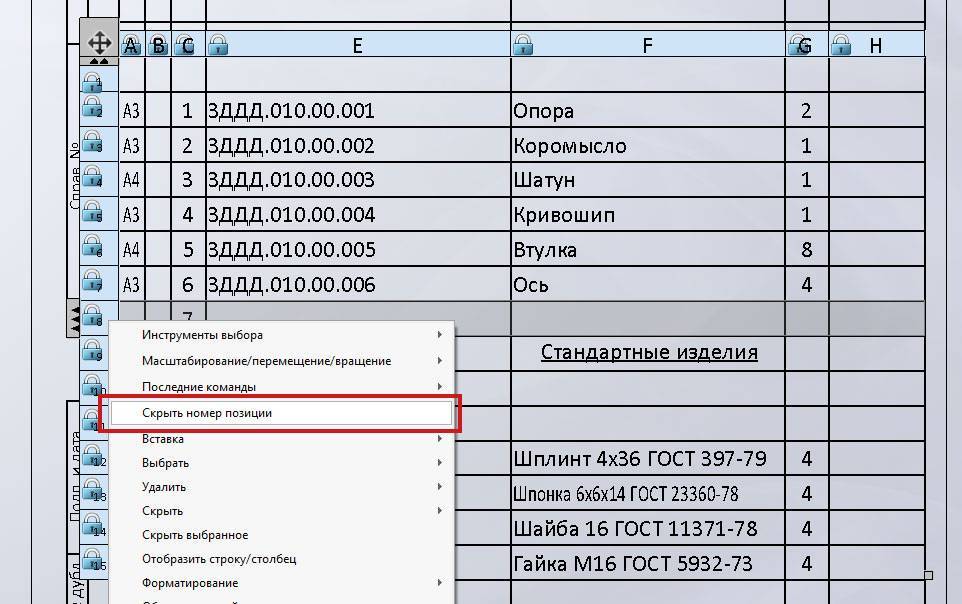

Чтоб скрыть не нужные номера позиций нужно также нажать правой кнопкой мыши по строкам с ненужными номерами позиций и нажать на кнопку «Скрыть номер позиции».

Скрытие ненужных номеров позиций в SolidWorks

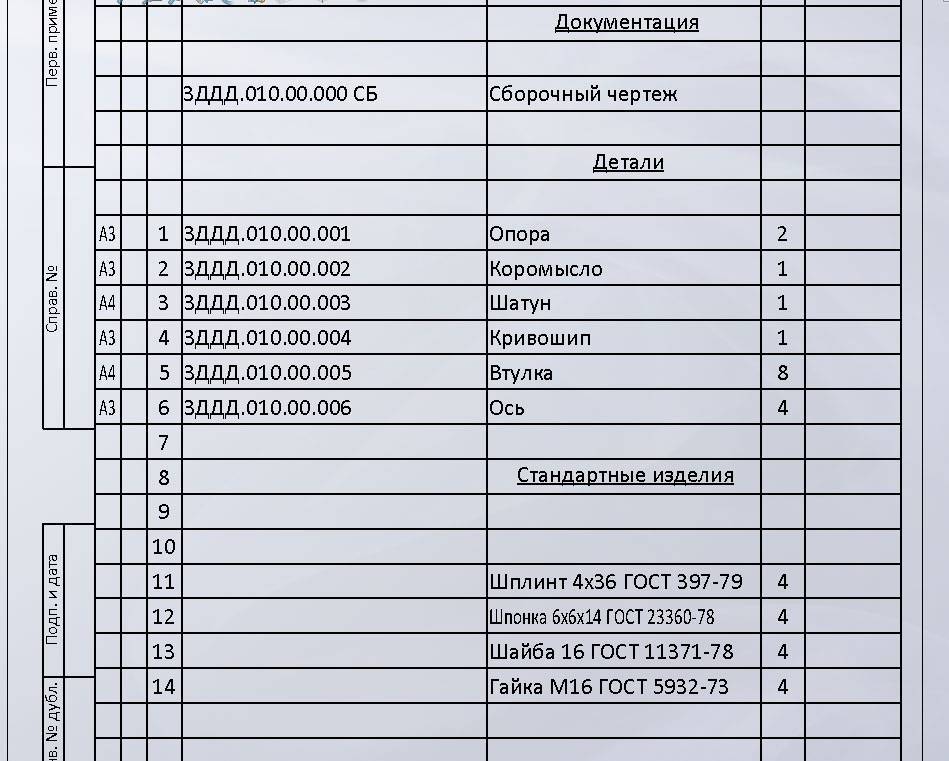

И так для всех пустых строк. И получаем такую картину.

Спецификация после скрытия номеров

Также для примера можно перенести надпись: «Стандартные изделия» на одну строку ниже. Это делается через редактирования формата чертежа.

Нажимаем правой кнопкой мыши в поле чертежа и выбираем строку «Редактировать основную надпись».

Выбор режима редактирования основной надписи в SolidWorks.

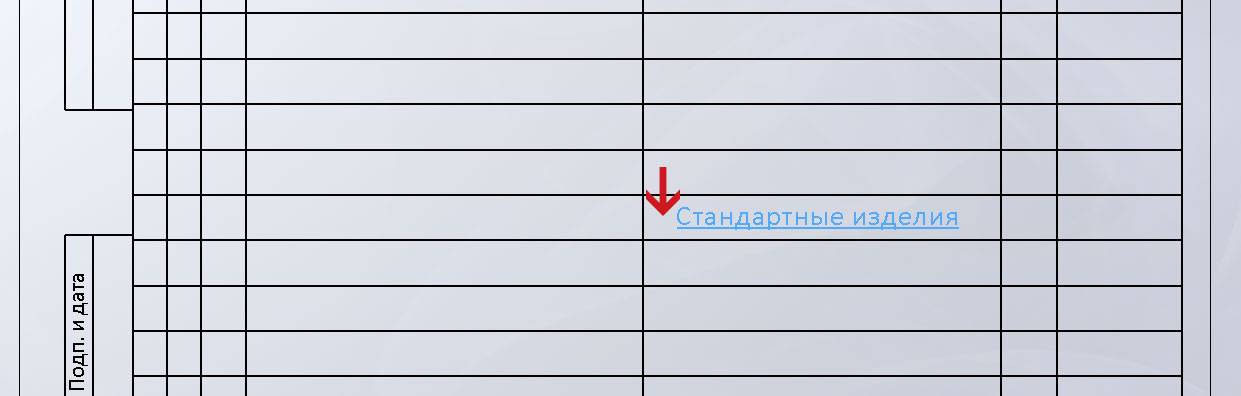

После чего шаблон чертежа открывается для редактирования и строку «Стандартные изделия» можно перенести ниже.

Перенос надписи: «Стандартные изделия» на строку ниже

После чего выходим из редактирования формата чертежа нажав на кнопку в правом верхнем углу.

На этом спецификация в SolidWorks по ГОСТ ЕСКД готова.

Вы здесь

Главная › Инженерные программы › Самоучитель по созданию чертежей › 17. Глава 16. Изображение изделий

Графический конструкторский документ, определяющий состав сборочной единицы, комплекса или комплекта, называется спецификацией. Спецификация составляется в табличной форме на отдельных листах формата А4 (297 х 210) на каждую сборочную единицу (рис. 318). Основная надпись выполняется размером 40 х 185 в соответствии с ГОСТ 2.104—68.

Форма и порядок выполнения спецификации определяется ГОСТ 2.108—68. Заполняют спецификацию сверху вниз. Разделы спецификации располагаются в такой последовательности: документация, комплексы, сборочные единицы, детали, стандартные изделия, прочие изделия, материалы, комплекты.

Наличие тех или иных разделов определяется составом специфицируемого изделия. Наименование каждого раздела указывают в виде заголовка в графе «Наименование» и подчеркивают сплошной тонкой линией. После каждого раздела оставляют несколько свободных строчек для дополнительных записей.

Графа спецификации заполняется следующим образом.

1. В графе «Формат» указывает форматы документов, обозначения которых записаны в графе «Обозначение». В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» эта графа не заполняется. Для деталей, на которые не выпущены чертежи, в этой графе пишут «БЧ» (без чертежа).

2. В графе «Зона» указывают обозначение зоны в соответствии с ГОСТ 2.104—68. На учебных чертежах эта графа не заполняется.

Рис. 318

3. В графе «Поз.» указывают порядковый номер составных частей, входящих в специфицируемое изделие. В разделах «Документация» и «Комплекты» эта графа не заполняется.

4. В графе «Обозначение» записывается обозначение документа на изделие (сборочную единицу, деталь) в соответствии с ГОСТ 2.201—80. В разделах «Стандартные изделия», «Прочие изделия» и «Материалы» эта графа не заполняется.

5. В графе «Наименование» указывают:

в разделе «Документация» только название документа;

в разделах «Комплекты», «Сборочные изделия», «Детали», «Комплексы» — наименование изделий основной надписью на конструкторских документах этих деталей, например «Колесо зубчатое», «Палец» и т. д.;

в разделе «Стандартные изделия» — наименование и обозначение изделий в соответствии со стандартами на это изделие, например «Болт М 12×70 ГОСТ 7805—70».

В пределах каждой категории стандартов на стандартные изделия запись производят по одноименным группам, в пределах каждой группы — в алфавитном порядке возрастания обозначений стандарта, в порядке возрастания размеров или основных параметров изделия. Например: группу крепежных изделий нужно записывать в такой последовательности: болты, винты, гайки, шайбы, шпильки и т. д.;

в разделе «Материалы» — обозначение материалов, установленных в стандартах и технических условия на эти материалы.

6. В графе «Кол.» указывают количество составных частей в одном специфицируемом изделии, а в разделе «Материалы» — общее количество материалов на одно изделие с указанием единицы измерения.

7. В графе «Примечание» указывают дополнительные сведения для производства, а также для изделий, документов, материалов, внесенных в спецификацию.

Суть понятия и корректная терминология

Сборочным чертежом называется документ, в котором можно посмотреть, как выглядит сборочная единица. В нем также приводятся прочие данные, которые помогают ее контролировать и собирать. Обязательно вместе с ним предоставлять спецификацию (уточнения, перечень особенностей).

Нужно различать два основных термина: деталь и единица сборки.

Деталь (запчасть) — изделие, основой изготовления которого служит цельный материал.

Единица сборки или узел — изделие, в состав которого входит много деталей, соединяющихся сочленением, свинчиванием и т. д.

Пока разрабатываются документы проекта, чертежи узлов называют «общего вида». Они служат шаблоном для прочих рабочих документов. В них есть чертежи:

  • конкретных оригинальных запчастей;
  • единицы сборки: монтажный, габаритный и сборочный со спецификацией. Последний показывает, как связаны и соединены друг с другом детали.

Система обозначения чертежей

Для всех отраслей машиностроения и приборостроения по ГОСТ 2.201-80 установлены две системы обозначения чертежей: первая – обезличенная, вторая – предметно-обезличенная. Основой обезличенной системы является единый классификатор, в котором каждое изделие, деталь, сборочная единица закодированы определенным номером.

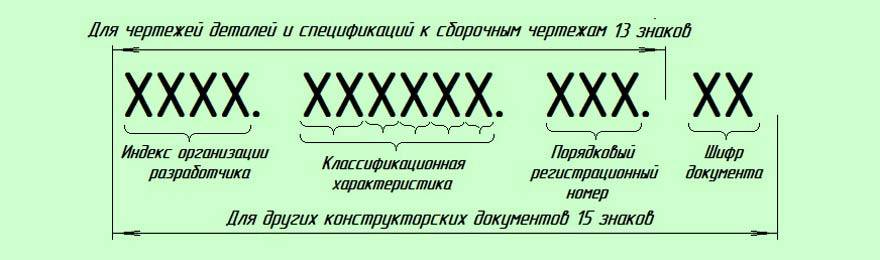

Первые четыре знака (рис. 4) определяют индекс организации-разработчика. Этот индекс может состоять из букв или букв и цифр. Последующие шесть знаков дают классификационную характеристику изделия, определяемую по классификатору. Три последних знака – порядковый регистрационный номер.

Рис. 4. Система обозначения чертежей

В предметно-обезличенном варианте обозначений вместо индекса организации-разработчика проставляется индекс изделия. Как видно из схемы (рис. 4), классификационная характеристика по единому классификатору остается та же. Она позволяет быстро находить изделия с данной характеристикой, а также обеспечивает использование документации на ранее выпущенные изделия.
Подробные сведения о системе обозначения чертежей в ГОСТ 2.201-80.

На сборочном чертеже в условиях учебного заведения рекомендуется в соответствии с обозначениями всего изделия в целом присвоить обозначения и составным частям.
Например, подъемный кран с индексом ПК02 обозначается ПК02.00.00.00; одна из сборочных единиц подъемного крана – блок направляющий – с номером 06 обозначается ПК02.06.00.00; одна из деталей блока направляющего – планка – с номером 04 обозначается ПК02.06.00.04; одна из сборочных единиц блока направляющего – ролик с запрессованной в него втулкой – с номером 01 обозначается ПК02.06.01.02 и т. п.



Учебные дисциплины
  • Инженерная графика
  • МДК.01.01. «Устройство автомобилей»
  •    Карта раздела
  •       Общее устройство автомобиля
  •       Автомобильный двигатель
  •       Трансмиссия автомобиля
  •       Рулевое управление
  •       Тормозная система
  •       Подвеска
  •       Колеса
  •       Кузов
  •       Электрооборудование автомобиля
  •       Основы теории автомобиля
  •       Основы технической диагностики
  • Основы гидравлики и теплотехники
  • Метрология и стандартизация
  • Сельскохозяйственные машины
  • Основы агрономии
  • Перевозка опасных грузов
  • Материаловедение
  • Менеджмент
  • Техническая механика
  • Советы дипломнику
Олимпиады и тесты
  • «Инженерная графика»
  • «Техническая механика»
  • «Двигатель и его системы»
  • «Шасси автомобиля»
  • «Электрооборудование автомобиля»

Разделы спецификации

На первом этапе разработки спецификации вычисляют количество необходимых строк для каждого раздела. Если на одном листе конструкторской документации места недостаточно создают необходимое количество листов. Их численность определяется количеством элементов, входящих в конструкцию готового агрегата. Последовательность записи разделов определяется государственным стандартом 2.102-68. Их заполнение производится с учётом конструктивных и технологических особенностей изготовленных и готовых элементов будущего агрегата. Все разделы расположены в соответствующих ячейках таблицы.

Скачать ГОСТ 2.102-68

Каждую единицу, применяемую при сборке, записывают в раздел «Сборочные единицы». Их пронумеровывают на основании утверждённой системы классификации. Готовые элементы заносят в раздел «Детали».

Готовые конструкции, состоящие из набора отдельных элементов, отмечают в разделе, «Комплексы». Они будут применяться во время сборки. Каждой детали или комплексу присваивается порядковый номер. Поэтому записи в ячейках производятся по возрастанию цифр, согласно классификатору. Например, если в агрегате используется шестерня, имеющая номер по классификатору 303712, а электродвигатель обозначен набором цифр 521721, то первой будет обозначена шестерёнка. В аналогичной последовательности располагают элементы и в других разделах. В некоторых случаях готовые детали, имеют одинаковые номера. В этом случае производить запись на основании порядкового номера.

Данные об изделиях, деталях, конструктивных элементах, изготовленных другими предприятиями, записываются по их названиям. Сначала вносят записи, обозначенные кириллицей, а затем латиницей.

https://youtube.com/watch?v=qWkmsvacI5s

Некоторые элементы или целые агрегаты, выполненные не по государственным стандартам, располагаются в разделе «Прочие изделия». Для удобства восприятия и быстроты поиска их объединяют в однотипные группы.

Расходные материалы, обязательные к применению, размещают в специальном разделе под названием «Материалы». Такими элементами являются: металлические заготовки, продукция кабельных и химических предприятий и так далее.

Скачать спецификацию сборочного чертежа

Спецификация к сборочному чертежу обязана отражать полный перечень необходимых элементов. В ней указаны стандартизованные названия. Они не должны допускать неопределенной трактовки в названиях или непонятной классификации. Применяемые изделия, изготовленные по утверждённым стандартам (международным, общегосударственным, региональным или отраслевым) располагаются в разделе «Стандартные изделия». В нём указывают номер стандарта и год его принятия. К таким изделиям относятся метизы, электротехнические изделия, подшипники, элементы металлоконструкций и так далее. Последовательность записи определяется согласно иерархии стандарта. Сначала международные, затем общероссийские и так далее.

При широкой номенклатуре деталей, заданных большим количеством стандартов, их объединяют в отдельные группы. Основным признаком является функциональное назначение. Если несколько деталей имеют близкое назначение, их разделяют на подгруппы по наиболее схожему вторичному признаку. Первыми в этот раздел записывают крепежные детали. Их располагаю по алфавиту. Место положения записи зависит от обозначения, принятого в соответствующем стандарте. В рамках одной группы запись производиться по возрастанию основных параметров или геометрических размеров.

На листах сборочного чертежа указывают размеры, разрешённые допуски. Они выполняются строго по установленным правилам с соблюдением системы обозначения. Все размеры указаны в миллиметрах. Обязательным считается размещение параметров посадки для цилиндрических деталей. Они необходимы для правильной стыковки деталей имеющих внутренний и внешний диаметры.

В спецификации указывают следующие виды размеров:

  • габаритные (указывающие все размеры детали);
  • установочные (необходимы при установке детали на подготовленное место);
  • присоединительные (определяют допустимые параметры стыковочных соединений).

Правила нанесения символов изложены в единой системе сборочной конструкторской документации и утверждены стандартами. Общее количество сборочных чертежей определяется сложностью агрегата и степенью проработки, достаточной для правильного соблюдения сборочных операций.

Инструкция к составлению

Так как государством не установлена определённая форма спецификации к договору поставки, она выполняется в произвольной форме на отдельном листе в виде таблицы или списка, состоящих из 8 столбцов. В шапку бланка должны входить: его номер, дата подписания, обозначения о его принадлежности к какому либо договору.

Рекомендуем почитать

Договор фрахтования автобуса и другого транспортного средства для перевозки детей

Далее заполняются наименования организаций. Самое главное – все данные должны быть достоверными и внесены правильно: наименование, как поставщика, так и покупателя, прописывается полностью.

Затем в бланк спецификации заносятся порядковый номер, наименование поставляемой продукции (должно быть идентично наименованию в накладной), сертификация товара, единица его измерения, количество, стоимость договора поставки без НДС, сумма НДС, стоимость с НДС.

Также в спецификацию дополнительно вносятся: цена на дополнительные работы и услуги, связанные с поставкой, требования к упаковке продукции. Завершает заполнение спецификации внесение реквизитов сторон (должны быть такими же, как и в договоре). Они пишутся внизу, под таблицей.

Основываясь на спецификацию к договору поставки, осуществляется приёмка товара. В бланке могут быть обозначены условия поставки, её сроки, вид расчёта, день платежа и его сумма, а также информация о месте выгрузки товара.

Особенности формы спецификации

На бланке должна быть отмечена дата заключения данного соглашения. Если во время поставки продукции был нарушен один из пунктов спецификации, то данное действие уже подлежит применению штрафа за невыполнение условий договора. Спецификация к договору на поставку товара должна быть заверена подписями и печатями обеих сторон договора. При условии отсутствия одной из подписей сторон договора спецификация считается несогласованной и незаключённой, что освобождает от исполнения её пунктов. Как и договор поставки, документ выполняется в 2 экземплярах, каждый из которых выдается на руки поставщику и покупателю.

9.8. Выполнение чертежа пружины

Пружины применяются для создания определённых усилий в заданном направлении. По виду нагружения пружины подразделяются на пружины сжатия, растяжений, кручения и изгиба; по форме – на винтовые цилиндрические и конические, спиральные, листовые, тарельчатые и пр. правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401-68. На чертежах пружины вычерчивают условно. Витки винтовой цилиндрической или конической пружины изображают прямыми линиями, касательными к участкам контура. Допускается в разрезе изображать только сечения витков. Пружины изображают с правой навивкой с указанием в технических требованиях истинного направления витков. Пример выполнения учебного чертежа пружины приведён на Рисунке 9.13.Чтобы получить на пружине плоские опорные поверхности крайние витки пружины поджимают на ? витка или на целый виток и шлифуют. Поджатые витки не считаются рабочими, поэтому полное число витков n равно числу рабочих витков плюс 1,5?2:n1=n+(1.5?2) (Рисунок 9.14).Построение начинают с проведения осевых линия, проходящих через центры сечений витков пружины (Рисунок 9.15, а). Затем на левой стороне осевой линии проводят окружность, диаметр которой равен диаметру проволоки, из которой изготовлена пружины. Окружность касается  горизонтальной прямой, на которую опирается пружина. Затем необходимо провести полуокружность из центра, расположенного в пересечении правой оси с той же горизонтальной прямой. Для построения каждого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка будет располагаться напротив середины расстояния между витками, построенными слева. Проводя касательные к окружностям, получают изображение пружины в разрезе, т.е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изображения передних половин витков так же проводят касательные к окружностям, но с подъёмом вправо (Рисунок 9.15, б). Переднюю четверть опорного витка строят так, чтобы касательная к полуокружности касалась одновременно и левой окружности в нижней части. Если диаметр проволоки 2мм и менее, то пружину изображают линиями толщиной 0,5?1,4мм. При вычерчивании винтовых пружин с числом витков более четырёх показывают с каждого конца один-два витка, кроме опорных проводя осевые линии через центры сечений витков по всей длине. На рабочих чертежах винтовые пружины изображают так, чтобы ось имела горизонтальное положение.Как правило, не рабочем чертеже помещают диаграмму испытаний, показывающую зависимость деформаций (растяжения, сжатия) от нагрузки (Р1; Р2; Р3), где Н1 – высота пружины при предварительной деформации Р1; Н2 – то же, при рабочей деформации Р2; Н3 – высота пружины при максимальной деформации Р3; Н – высота пружины в рабочем состоянии. Кроме того, под изображением пружины указывают:

  • Номер стандарта на пружину;
  • Направление навивки;
  • n – число рабочих витков;
  • Полное число витков n;
  • Длину развёрнутой пружины L=3,2?D?n1;
  • Размеры для справок;
  • Другие технические требования.

На учебных чертежах рекомендуется из перечисленных пунктов указать п.п. 2,3,4,6. Выполнение диаграммы испытаний также не предусмотрено при выполнении учебного чертежа.Рисунок 9.13 – Рабочий чертеж пружины

аб

Рисунок 9.14. Изображения поджатых витков пружиныРисунок 9.15. Последовательность построения изображения пружины

План выполнения

Подготовительный этап

Разрабатывать весь документ существенно легче, если использовать методичку и руководствоваться индивидуальным заданием. В последнем описано, как собирать узел, и показан эскиз оригинальных деталей. При этом вы сами определяете в какой форме они будут выполнены — исходя из данных справочников и методичек.

Невозможно начать что-то делать, пока не определена форма и назначение каждой детали, последовательность сборки узла и механизмы его функционирования. Это базовые вещи, и вы должны на них ориентироваться.

Выполнять работу удобнее на листе формата А2. Если сложно, можно взять лист А1.

План

Примерный план:

  1. Выделите основную надпись, добавочную графу и рабочее пространство.
  2. Определите, какой из видов узла более наглядный и информативный, чтобы быть главным.
  3. Оцените, какое количество иллюстраций хватит, чтобы показать формы единицы сборки и отдельной запчасти снаружи и изнутри.
  4. Выберите масштаб, который будете применять к иллюстрациям основных видов и выносных элементов.
  5. Посмотрите, сколько у вас картинок и какой масштаб, и с учетом этого скомпонуйте материал. Наметьте габаритные прямоугольники, линии оси и центра под иллюстрациями. Учтите, что у вас должно остаться место, чтобы нанести размер, номер позиции и специальные надписи.
  6. Работайте над контуром основной запчасти. Поместите соответствующий вид, разрез или их сочетание на место главного вида. Повторите процесс с другими намеченными основными видами.
  7. Дополнительные компоненты вычерчивайте параллельно на всех основных видах. Последовательность должна соответствовать этапам сборки узла.
  8. Следующий этап — выполнение сечения, выносных элементов и намеченных дополнительных видов.
  9. Нанесение штриховки.
  10. Используя линии-выноски с полками, обеспечьте место для позиций и важных надписей. Далее нанесите размерную цепь и обозначьте размеры.
  11. Важный этап — уточнение и заполнение спецификации. Здесь необходимо внести названия запчастей, изделий или материалов в отведенные разделы (если их нет в эскизах или описании).
  12. Впишите номера позиций деталей аналогично с тем, как это сделано в спецификации.
  13. Заполните основную надпись. Только после того, как все это проверит преподаватель, можно обводить.

Проверить текст на наличие ошибок можно с помощью специальных программ: text.ru, Главред и др.

Разработка занятия по технической графике на тему»Разработка спецификации сборочного чертежа».»

Практическая работа

Разработка спецификации сборочного чертежа.

Цель работы:

Изучение порядка выполнения и оформления спецификации сборочного чертежа, а также их правильное чтение и составление.

К сборочному чертежу прилагают текстовый документ-спецификацию.

Фоpма и поpядок заполнения спецификации установлены ГОСТ 2.108 — 68.Её выполняют на одном или нескольких форматах А 4. Заглавный (пеpвый) лист спецификации имеет основную надпись (ГОСТ 2.104 — 68) по фоpме «2», а последующие листы — по фоpме «2а».

Рис.3 а). Образец формы первого листа спецификации.

  • Спецификация определяет состав сборочной единицы.
  • Она облегчает чтение сборочного чертежа,
  • необходима для комплектования конструкторских документов на данное изделие.

В спецификацию входят следующие pазделы

1. Документация (сбоpочный чеpтеж); 2. Сбоpочные единицы (если они есть); 3. Детали; 4. Стандаpтные изделия; 5. Матеpиалы (если они есть).Для большинства сбоpочных чеpтежей спецификация имеет тpи pаздела: 1-ый, 3-ий, 4-ый.

Рис.4.Сборочный чертеж «Вентиля»

Рис.5. Спецификация «Вентиля».

Задание

Выполнить чертеж спецификации.

Алгоритм выполнения работы

  1. этап:

    Вычертить основные размеры спецификации.

  2. этап:

    Определить и вычертить по размерам все графы.

  3. этап:

    Вычертить основную надпись.

  4. этап:

    Заполнить спецификацию и основную надпись чертежным шрифтом.

Рис.3 а). Образец формы первого листа спецификации.

Задание

Выполнить чертеж спецификации «ОПОРА»

Алгоритм выполнения работы

  1. этап:

    Вычертить основные размеры спецификации. Спецификация выполняется на форматеА4. В тетради. Заполняется карандашом аккуратно шрифтом.

  2. этап:

    Определить и вычертить по размерам все графы.

  3. этап:

    Вычертить основную надпись.

  4. этап:

    Заполнить спецификацию и основную надпись чертежным шрифтом.

Рис.2. Опора

Рис.1 Спецификация и сборочный чертеж опоры.

Определить название изделия- Опора

Установить число наименований деталей и их количество-3 детали:

1.Плита; 2. Цилиндр; 3. Ушко

Рис.3. Три детали входят в состав «Опоры»

Рис. 4.Заполнение раздела Документация.

В графе Наименование запишем: заголовок- Документация и подчеркнем тонкой линией.

После каждого заголовка оставляют одну пустую строку и пишем : Сборочный чертеж.

Рис.5 Заполнение раздела Детали спецификации.

В раздел Детали ( после него оставляем одну пустую строку) записываем название деталей: Плита; Цилиндр; Ушко

Три детали входят в состав «Опоры»:

Так же указываем позиции и количество.

Ваша спецификация готова! Она выглядит как на рис.7!!!

Заполните основную надпись чертежным шрифтом:написать ОПОРА, свою Фамилию, группу.Рис.6.

Рис 6 . Пример заполнения основной надписи спецификации.

Рис. 7. Образец спецификации.

Сборочный чертеж. Спецификация

Сборочный чертеж выполняется на стадии разработки рабочей документации. Сборочный чертеж изделия (сборочной единицы) должен содержать:

1. Изображения изделия, дающие представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу и обеспечивающих возможность сборки и контроля.

2. Размеры и другие параметры и требования, которые выполняют и контролируют по данному чертежу.

3. Указания о характере сопряжения разъемных частей изделия, а также указания о способе соединения неразъемных соединений (сварных, паяных и др.).

4. Номера позиций составных частей, входящих в изделие.

5. Габаритные размеры.

6. Установочные, присоединительные и другие необходимые справочные размеры.

7. Техническую характеристику изделия.

Количество изображений на сборочном чертеже зависит от сложности конструкции изделия, но должно быть достаточным для рациональной организации производства (сборки и контроля). На сборочном чертеже нет необходимости выявлять форму всех деталей. Чаще всего сборочный чертеж выполняется в двух или трех основных изображениях. При наличии симметрии рекомендуется соединение половины вида с половиной разреза.

Разрезы и сечения на сборочном чертеже служат для выявления внутреннего устройства сборочной единицы и взаимосвязи, входящих в нее деталей.

Разрез на сборочном чертеже представляет собой совокупность разрезов отдельных частей, входящих в сборочную единицу. Одну и ту же деталь в разрезах на разных изображениях штрихуют в одну и ту же сторону с одинаковым шагом штриховки. Штриховку смежных деталей из одного материала выполняют с разным углом наклона и шагом штрихов. Неразъемные соединения деталей из одного материала (сварные, клееные, паяные и др.), находящиеся в сборе с другими изделиями, в разрезах и сечениях штрихуют как монолитное тело, показывая границу между деталями основными линями.

Сборочные чертежи выполняют с упрощениями, соответствующими требованиям ЕСКД. На чертеже не показывают мелкие элементы (фаски, проточки, насечки и др.). При продольном разрезе шарики, валы, шпиндели, стандартные крепежные изделия (и т. п.) показывают нерассеченными.

Перемещающиеся части изделия на сборочном чертеже можно показывать в крайнем или промежуточном положении с соответствующими размерами, используя для изображения тонкую штрихпунктирную линию с двумя точками.

Габаритные

размеры характеризуют три измерения изделия. Если один из размеров изделия является переменным вследствие перемещения движущихся частей изделия, то на чертеже указывают размеры при крайних положениях подвижных частей.

Установочные

размеры определяют величину элементов, на которые изделие устанавливается при монтаже. К ним относят диаметры отверстий под болты, расстояние между осями фундаментных болтов и т.д.

Присоединительные

размеры определяют координаты и размеры элементов или составных частей изделия, с помощью которых к данному изделию присоединяются другие изделия, работающие с ним в комплексе.

При указании установочных и присоединительных размеров наносят: координаты расположения, размеры элементов, служащих для соединения с сопрягаемыми изделиями.

Составление спецификации в Excel или Word и печать на бланках

Это самый древний способ, появившийся во время перехода с ручного черчения на компьютеры. Спецификацию составляли в Excel, т.к. для человека, чертившего раньше всё вручную, Excel — это просто готовая таблица. В AutoCAD при помощи линий и текста чертили рамку и основную надпись (первый лист и последующие). После этого распечатывали бланки: один первый лист и нужное количество последующих. Затем вставляли эти распечатанные бланки обратно в принтер и на них печатали спецификацию. Таким же образом действовали с пояснительной запиской или при оформлении спецификации в Word. Данный способ выполнения спецификаций сейчас встречается крайне редко.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
