Виды конструкторской документации

Комплектность конструкторской документации

В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:

• основной конструкторский документ;
• основной комплект конструкторских документов;
• полный комплект конструкторских документов.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.

Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

• основного комплекта конструкторских документов на данное изделие;
• основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяют данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.

Приложение А (справочное). к пунктам стандарта

Приложение А (справочное)

3.1.1 Документ используют по его назначению в соответствующей предметной области. Документ может храниться и передаваться в пространстве и времени. Документ логически состоит из двух частей: содержательной, включающей информацию, ради распространения и сохранения которой создан документ, и реквизитной, включающей сведения (признаки), по которым документ может быть идентифицирован и авторизован. Носитель может быть бумажным (бумага, калька и т.п.) и электронным (магнитные ленты, диски, оптические диски, карты флэш-памяти и др.) или комбинацией различных носителей. В зависимости от вида носителя различают соответственно бумажный, электронный и комбинированный документы.

3.1.2 К конструкторским документам относятся графические, текстовые, аудиовизуальные (мультимедийные) и иные документы, установленные стандартами ЕСКД, содержащие информацию об изделии, необходимую для его проектирования, разработки, изготовления, контроля, приемки, эксплуатации, ремонта (модернизации) и утилизации.

3.1.3 Техническое содержание определяется способом представления информации об изделии, определяющим требованиями к объему информации при выполнении графических, текстовых, аудиовизуальных (мультимедийных) и иных документов, установленных стандартами ЕСКД. Элементы оформления в содержательную часть электронного конструкторского документа не входят. Элементы оформления — комплексное понятие, определяющее: — способ отображения реквизитов и атрибутов КД; — формы и размеры граф основной надписи и дополнительных граф к ней, размеры рамок и т.д.; — применение типовых форм, предусмотренных стандартами ЕСКД. Конкретный состав и свойства элементов оформления определяются видом (назначением) конструкторского (электронного или бумажного) документа, нормативными документами (межгосударственными, национальными, отраслевыми стандартами) и правилами системы документооборота (управления документами), принятыми на предприятии (в организации).

3.1.4 Основными элементами реквизитной части являются наборы реквизитов (атрибутов) и их значения, структурированные по назначению. Следует предусматривать обработку реквизитной части электронного КД программными средствами для решения задач на последующих стадиях ЖЦ изделия (например, при подготовке производства для изготовления изделия).

3.1.6 Бумажный КД выполняют с целью использования или обработки (понимания) преимущественно человеком. Установленные подписи в бумажном конструкторском документе выполняют собственноручно.

3.1.10 Электронный КД выполняют с целью обработки преимущественно с помощью средств вычислительной техники. Установленные подписи в электронном конструкторском документе выполняют в виде электронной подписи. Допускается заменять применение электронной подписи выполнением сопроводительного бумажного документа, включающего требуемый набор реквизитов, по которым документ может быть идентифицирован, и собственноручные установленные подписи, по которым документ может быть авторизован и которыми он удостоверен.

4.4 В составе штрихкода дополнительно могут быть использованы и другие реквизиты. При разработке конструкторской документации по заказам Министерства обороны перечень дополнительных реквизитов должен быть согласован с заказчиком (представительством заказчика). Штрихкод на бумажном документе рекомендуется размещать в правом нижнем углу поля формата документа над основной надписью. При визуализации электронного документа следует предусматривать автоматизированную обработку штрихкода программными средствами.

УДК 002:62:06.354	МКС 01.110	Т52	ОКСТУ 0002
Ключевые слова: конструкторская документация, область применения, назначение стандартов, область распространения, классификация стандартов ЕСКД, обозначение стандартов ЕСКД

Электронный текст документа подготовлен АО «Кодекс» и сверен по: официальное издание М.: Стандартинформ, 2018

Редакция документа с учетом изменений и дополнений подготовлена АО «Кодекс»

Комплектность конструкторской документации

В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:

• основной конструкторский документ;
• основной комплект конструкторских документов;
• полный комплект конструкторских документов.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.

Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

• основного комплекта конструкторских документов на данное изделие;
• основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяет данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.

1.4 Основная надпись

Чертеж оформляется рамкой, которая проводится сплошной основной линией на расстоянии 5 мм от правой, нижней и верхней сторон внешней рамки чертежа. С левой стороны оставляется поле шириной 20 мм, служащее для подшивки и брошюровки чертежей (Рисунок 1.2).

Рисунок 1.2 – Примеры оформления чертежа

Основная надпись помещается в правом нижнем углу конструкторских документов. На листах формата А4 основную надпись располагают вдоль короткой стороны листа, на листах формата А3 и более допускается располагать основную надпись как вдоль длинной, так и вдоль короткой стороны листа. Основные надписи, дополнительные графы к ним выполняют сплошными основными и сплошными тонкими линиями по ГОСТ 2.303 – 68* (Рисунок 1.3).
Основная надпись по форме 1 используется в чертежах приборо и машиностроения.
Основная надпись по форме 2 используется в спецификации и других текстовых документах — первый лист, по форме 3 — последующие листы.

форма 1
форма 2
форма 2а
Рисунок 1.3 – Примеры основных надписей графических и текстовых документов
В графах основной надписи указывают:

• в графе 1 — наименование изделия;
• в графе 2 — обозначение документа;
• в графе 3 — обозначение материала детали;
• в графе 4 — литеру, присвоенную данному документу;
• в графе 5 — массу изделия;
• в графе 6 — масштаб;
• в графе 7 — порядковый номер листа (на документах, состоящих из одного листа, графу не заполняют);
• в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
• в графе 9 — наименование предприятия, выпускающего документ;
• в графе 10 — указываются функции исполнителей: «Разработал», «Проверил»;
• в графе 11- фамилии лиц, подписавших документ;
• в графе 12 — подписи лиц, фамилии которых указаны в графе 11;
• в графе 13 — дата;
• графы 14-18 заполняются на производственных чертежах.

Комплектность конструкторской документации

В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:

• основной конструкторский документ;
• основной комплект конструкторских документов;
• полный комплект конструкторских документов.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.

Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

• основного комплекта конструкторских документов на данное изделие;
• основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяет данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.

ОБЩИЕ ТРЕБОВАНИЯ К ФОРМАМ ДОКУМЕНТОВ

• 2.1. Содержание форм конструкторских и технологических документов должно отвечать требованиям соответствующих стандартов.

  Примеры оформления документов приведены:

  • в приложении 2 – конструкторских,
  • в приложении 3 – технологических.

  Примечания:

  1. При внесении изменений в документы заменой листов допускается исключать графу “№С-КИ” в формах приложения 2.
  2. Графу “Зона” формы 5 (“Спецификация”) приложения 2 допускается исключать и за счет нее увеличить размер граф “Наименование” и (или) “Обозначение”, если сборочный чертеж (схема) не разбит на зоны.

• 2.2. Основная надпись документов должна соответствовать требованиям ГОСТ 2.104, ГОСТ 21.101, ГОСТ 3.1103 и настоящего стандарта.

  Примечания:

  1. Высота основной надписи документов, получаемых на АЦПУ, определяется типом печатающего устройства
  2. Ширину основной надписи документов, получаемых на АЦПУ, допускается увеличивать или уменьшать за счет изменения размеров граф (граф 11, 16 и (или) 1, 2, 28, 30 – для конструкторских документов, а также граф 3 и 26 – для чертежей и схем).
  3. Для конструкторских (технологических) документов при расположении дополнительных граф 19-23 (блока дополнительной информации Б4) под основной надписью ширину граф следует увеличивать или уменьшать так, чтобы их суммарная ширина совпадала с шириной основной надписи.
  4. При выполнении документов формата А4 с вертикальным расположением поля подшивки рекомендуется ширину основной надписи делать равной ширине информационного поля.
• 2.3. Примеры оформления основной надписи для конструкторских документов приведены в приложении 4:
  • на черт. 9 и черт. 10 – для текстовых конструкторских документов (первый или заглавный лист и последующие листы соответственно);
  • на черт. 11 и черт. 12 – для чертежей и схем (первый или заглавный лист и последующие листы соответственно).

  Примечания:

  1. Допускается располагать дополнительные графы по ГОСТ 2.104, а также помещать содержащуюся в них информацию без нанесения граф. При этом допускается печатать слова сверху вниз. Графы 19-25 допускается также наносить штампом в поле подшивки на первом или заглавном листе, а на последующих листах эти графы не наносить.
  2. Дополнительные графы 24 и 25 располагают в левом верхнем углу формата или непосредственно за графой 26 (27, 28, 29 – при их наличии) – для чертежей и схем.
  3. При выполнении конструкторского документа формата А3 допускается переносить графы 19-23 в свободную нижнюю левую часть листа (черт 13).
  4. Если в конструкторском документе предусмотрен лист регистрации изменений, то графы 14-18 выполняются только на первом или заглавном листе, на последующих листах их допускается не выполнять.
  5. Графу 31 допускается не выполнять.
  6. Допускается выполнять основную надпись по черт. 14 и 15.
• 2.4. При выполнении форм документов на АЦПУ следует применять краткую форму записи их наименований и обозначений, при этом сокращения должны соответствовать действующим стандартам.

  В качестве разделительной линии рекомендуется применять знак “подчеркивание” (черт. 1).

  ______________________________________________________________________________ _В_: ЦЕХ_: _УЧ_:_РМ__: _ОПЕР_: _____КОД, ___НАИМЕНОВАНИЕ_ОПЕРАЦИИ____ _Г_:___________ОБОЗНАЧЕНИЕ__ДОКУМЕНТА__________________________________ _Д:_КОД,__НАИМЕНОВАНИЕ_ОБОРУДОВАНИЯ_________________________________

  Черт. 1

  Примечания: В основной надписи документов допускаются следующие сокращения:

  в графе 10:

  • Р – разработал
  • П – проверил
  • Т – т. контролер
  • Н – н. контролер

  в графах 7 и 15:

  • Л – лист
  • С – страница

  в графе 8:

  • Л-В – листов
  • С-Ц – страниц.

  В формах документов допускаются следующие сокращения:

  • № С-КИ – номер строки
  • Ф-Т – формат
  • ОБОЗН. – обозначение
  • УКЛАД. – укладка.

6 Состав и классификация стандартов Единой системы конструкторской документации

6.1 Межгосударственные стандарты ЕСКД распределяют по классификационным группам, приведенным в таблице 1. Таблица 1

Номер группы	Наименование классификационной группы стандартов	Номер группы	Наименование классификационной группы стандартов
Общие положения	5	Правила изменения и обращения конструкторской документации
1	Основные положения	6	Правила выполнения эксплуатационной и ремонтной документации
2	Классификация и обозначение изделий и конструкторских документов	7	Правила выполнения схем
3	Общие правила выполнения чертежей	8	Правила выполнения документов при макетном методе проектирования
4	Правила выполнения чертежей различных изделий	9	Прочие стандарты

6.2 Перечень стандартов, входящих в ЕСКД, приведен в указателе стандартов, публикуемом в установленном порядке.

ОСНОВНЫЕ ПОЛОЖЕНИЯ

1.1. Конструкторская документация изделия, изготовляемого с применением электрического монтажа* *, должна быть выполнена в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

1.2. Конструкторскую документацию изделия с электромонтажом выполняют в одном из четырех вариантов:

А — для изготовления изделия, механическую сборку и электромонтаж которого целесообразно проводить по одному и тому же чертежу, выпускают сборочный чертеж в соответствии с требованиями ГОСТ 2.109—73 и настоящего стандарта и спецификацию в соответствии с требованиями ГОСТ 2.106—96 и настоящего стандарта;

Б — для изготовления изделия, механическую сборку и электромонтаж которого проводить по одному и тому же чертежу нецелесообразно, из состава изделия с электромонтажом выделяют в виде самостоятельной сборочной единицы изделие механической сборки или совокупность составных частей, устанавливаемых при электромонтаже.

На изделие механической сборки выпускают сборочный чертеж в соответствии с требованиями ГОСТ 2.109—73 и спецификацию в соответствии с требованиями ГОСТ 2.106—96.

На изделие с электромонтажом выпускают сборочный чертеж в соответствии с требованиями настоящего стандарта и спецификацию в соответствии с требованиями ГОСТ 2.106—96 и настоящего стандарта. На сборочном чертеже изделия с электромонтажом составные части, устанавливаемые при электромонтаже, не изображают, если они выделены в самостоятельную сборочную единицу.

* В тексте стандарта «электрический монтаж» и «изделие, изготовляемое с применением электрического монтажа», именуются сокращенно соответственно «электромонтаж» и «изделие с электромонтажом».

Издание официальное

★

Перепечатка воспрещена

Издание (декабрь 2010 г.) с Изменением № 7, утвержденным в апреле 1984 г. (ИУС 7—84).

СТАНДАРТИНФОРМ, 2011

На сборочную единицу, представляющую собой совокупность составных частей, устанавливаемых при электромонтаже, выпускают спецификацию в соответствии с требованиями ГОСТ 2.106—96 и настоящего стандарта; в таких случаях допускается сборочный чертеж не выпускать;

В — для изготовления изделия, механическую сборку и электромонтаж которого проводить по одному и тому же чертежу нецелесообразно и чертеж для электромонтажа выполнять как сборочный нерационально, выпускают:

для механической сборки — сборочный чертеж в соответствии с требованиями ГОСТ 2.109—73 и спецификацию в соответствии с требованиями ГОСТ 2.106—96;

для электромонтажа — электромонтажный чертеж в соответствии с требованиями настоящего стандарта; электромонтажному чертежу присваивают обозначение монтируемого изделия (с кодом МЭ). Составные части, устанавливаемые по электромонтажному чертежу, вносят в спецификацию монтируемого изделия в дополнительных разделах;

Г — для изготовления изделия, механическую сборку и электромонтаж которого проводить по одному и тому же чертежу нецелесообразно и выпуск чертежа для электромонтажа затруднителен или нерационален, выпускают сборочный чертеж для механической сборки в соответствии с требованиями ГОСТ 2.109—73; в технических требованиях чертежа приводят ссылку на документ, которым следует руководствоваться при электромонтаже;

на электрическую схему соединений или принципиальную — при выполнении документации изделия индивидуального производства или опытного образца;

на таблицу соединений — при выполнении документации изделия серийного производства, в котором при электромонтаже устанавливают только соединительные проводники, прокладка и крепление которых определены конструкцией изделия.

Составные части, устанавливаемые при электромонтаже, вносят в спецификацию монтируемого изделия в дополнительных разделах.

4 Основные нормативные положения

4.1 ЕСКД — комплекс стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях ЖЦ изделия. _______________ Конструкторская документация является товаром и на нее распространяются все нормативно-правовые акты, как на товарную продукцию.

4.2 Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают: — применение современных методов и средств при реализации процессов ЖЦ изделия; — взаимообмен конструкторской документацией без ее переоформления; — безбумажное представление информации и использование электронной цифровой подписи; — необходимую комплектность конструкторской документации; — автоматизацию обработки КД и содержащейся в них информации; — высокое качество изделий; — наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу; — расширение унификации и стандартизации при проектировании изделий и разработке конструкторской документации; — проведение сертификации изделий; — сокращение сроков и снижение трудоемкости подготовки производства; — правильную эксплуатацию изделий; — оперативную подготовку документации для быстрой переналадки действующего производства; — создание и ведение единой информационной базы; — гармонизацию стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации; — информационную поддержку ЖЦ изделия.

4.3 КД могут быть выполнены как бумажный КД и/или как электронный КД. Виды, комплектность и выполнение КД (бумажное или электронное) устанавливает разработчик, если иное не оговорено ТЗ (либо другим заменяющим документом). Для изделий, разрабатываемых по заказу Министерства обороны, эти решения должны быть согласованы с заказчиком (представительством заказчика).

4.4 Допускается дополнительно идентифицировать конструкторские документы с применением штрихкода. При этом в качестве реквизитов штрихкода следует использовать коды страны, организации-разработчика (держателя подлинника) и обозначение документа, его версии и присвоенной ему литеры*.

Комплектность конструкторской документации

В зависимости от комплектности (полноты) комплекта конструкторских документов следует различать:

• основной конструкторский документ;
• основной комплект конструкторских документов;
• полный комплект конструкторских документов.

Основной комплект конструкторских документов изделия объединяет конструкторские документы, относящиеся ко всему изделию (составленные на все данное изделие в целом), например, сборочный чертеж, принципиальная электрическая схема, технические условия, эксплуатационные документы. Конструкторские документы составных частей в основной Комплект документов изделия не входят.

Полный комплект конструкторских документов изделия составляют (в общем случае) из следующих документов:

• основного комплекта конструкторских документов на данное изделие;
• основных комплектов конструкторских документов на все составные части данного изделия, примененные по своим основным конструкторским документам.

В состав комплекта КД на изделие или его составную часть обязательно входит основной конструкторский документ, который полностью и однозначно определяет данное изделие и его состав. За основные конструкторские документы принимают: для деталей — чертеж детали; для сборочных единиц, комплексов и комплектов — спецификацию.

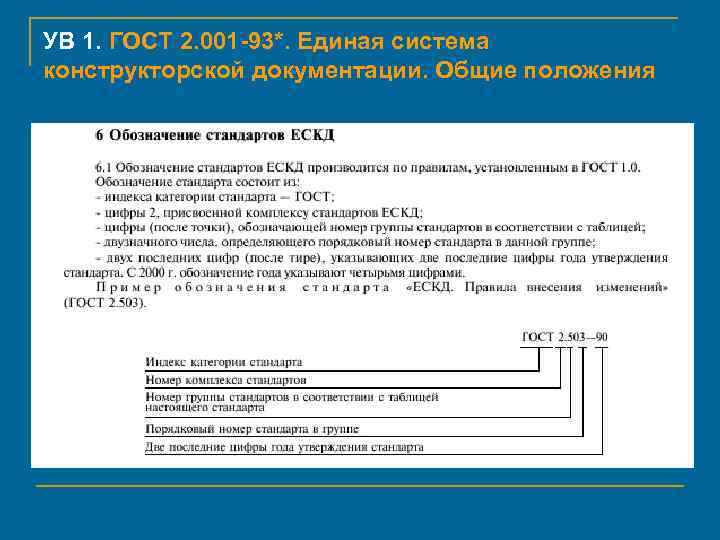

7 Обозначение стандартов Единой системы конструкторской документации

7.1 Обозначение стандартов ЕСКД — согласно ГОСТ 1.0.

7.2 Обозначение стандарта состоит из: — индекса стандарта — ГОСТ; — цифры 2, присвоенной комплексу стандартов ЕСКД; — цифры (после точки), обозначающей номер группы стандартов в соответствии с таблицей 1; — двузначного числа, определяющего порядковый номер стандарта в данной группе; — четырех цифр (после тире), указывающих год утверждения стандарта. В стандартах, утвержденных до 2000 года, указаны две последние цифры года. Пример обозначения ГОСТ 2.316-2008 Единая система конструкторской документации. Правила нанесения надписей, технических требований и таблиц на графических документах:

Эксплуатационные и ремонтные документы в составе КД

Эксплуатационные и ремонтные документы входят в состав конструкторской документации, однако у них есть определенная специфика, поэтому в рамках этого материала они рассматриваются отдельно.

В соответствии с ГОСТ 2.102 эксплуатационные и ремонтные документы, как и другие конструкторские документы, допускается выполнять в электронной форме. В то же время, чтобы эти документы считались легитимными, их должна удостоверять электронная подпись (ЭП) или удостоверяющий лист. Также в соответствии с ГОСТ 2.610, эксплуатационные документы разрешается выполнять в виде интерактивного эксплуатационного документа, соответствующего требованиям ГОСТ 2.051. Интерактивным электронным документом в трактовке ГОСТ 2.051 является документ с содержательной частью, доступной в интерактивной форме.

Руководство по эксплуатации, инструкция по эксплуатации, инструкции эксплуатационные специальные. Для этих документов ближайшим аналогом среди интерактивных электронных документов является интерактивное электронное техническое руководство (ИЭТР). ГОСТ 54088 определяет его как совокупность электронных документов, технических данных и программно-технических средств, предназначенную для информационного обеспечения процессов использования по назначению и технической эксплуатации изделия и (или) его составных частей и предоставляющую пользователям возможность прямой и обратной связи между пользователем и руководством в режиме реального времени с помощью интерфейса электронной системы отображения. Компанией «Иторум» в форме ИЭТР выполнено множество технических документов, включая руководства по эксплуатации и ремонту, каталоги деталей и сборочных единиц, справочные и учебно-технические материалы. Более подробно с процессом и средствами разработки ИЭТР вы можете ознакомиться на странице услуги.

Формуляр, паспорт, этикетка. В 2012 году выпущен стандарт ГОСТ 2.612 «Электронный формуляр. Общие положения», который определяет ключевые положения и общие технические требования к выполнению электронных формуляров. На основе ГОСТ 2.612 могут разрабатываться стандарты для паспортов, этикеток на изделия конкретных видов техники.

Каталог деталей и сборочных единиц. Требования к электронному каталогу изделий определены в ГОСТ 2.611-2011. Про такой каталог изделий у нас написана отдельная статья.

Учебно-технические плакаты. ГОСТ 2.605-68 в редакции от 01.09.2006 оговаривает возможность выполнения учебно-технических плакатов в бумажной или электронной форме. Главное, чтобы в обоих случаях это было сделано способом, обеспечивающим их тиражирование. Учебно-технические плакаты также могут разрабатываться в виде интерактивных электронных документов. Порядок разработки регулирует ГОСТ 2.051. Учебно-технические плакаты в интерактивном формате могут реализовываться в виде сценария, дополняться речевым или звуковым сопровождением, средствами анимации.

Нормы расхода запасных частей, нормы расхода материалов, ведомость комплекта запасных частей, инструмента и принадлежностей, ведомость эксплуатационных документов. Эти документы относятся к текстовым конструкторским документам и в соответствии с ГОСТ 2.102 могут быть выполнены в электронной форме.

В отношении ремонтной документации действуют те же принципы: в соответствии с ГОСТ 2.602 ремонтные документы могут разрабатываться и применяться как в бумажной, так и в электронной форме. Также допускается выполнение ремонтных документов в формате интерактивного электронного документа по ГОСТ 2.051. Порядок и правила разработки ремонтной документации на основе аналогичных эксплуатационных документов определяются в ГОСТ 2.602.

Для удобства сопоставления электронной и бумажной формы эксплуатационной и ремонтной документации, виды бумажных документов и их электронные аналоги сведены в таблицу 2.
