Редуктор мотоблока «Нева МБ-2»: схема и устройство, предназначение и правила эксплуатации

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Состав

В состав редуктора мотоблока входят следующие важные части:

• винты;
• подшипники;
• оси;
• звездочки;
• корпус;
• втулки;
• рычаги переключения;
• зубчатые колеса;
• вал;
• муфта;
• полуоси;
• плата;
• пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В.
Проводить полную замену масла следует через установленные производителем мото-часы

В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов.
Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются.
Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит.
Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

• на выходном вале начинает появляться масло;
• заклинивает цепь;
• нет кинематической связи;
• не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться

Навесное оборудование

Функциональность агрегатов расширяется применением дополнительного оборудования:

1. На лёгкие культиваторы предлагаются для установки грунтозацепы и окучники;
2. Техника средней категории доукомплектовывается удлинителями оси, широкими и узкими грунтозацепами, плугами, окучниками, картофелекопателями, полольниками-рыхлителями, сцепками и транспортными рукоятями.
3. Для тяжёлых машин перечень дополняется прицепной транспортной тележкой.

Навесное оборудование универсальное

По отзывам владельцев – культиваторы Чемпион не относятся к элитной, высоконадежной технике, но цена изделий вполне соответствует эффективности использования. Агрегаты доступны для самостоятельного обслуживания и ремонта.

Какое масло заливать в мотоблок ОКА

Какое масло заливать в двигатель и редуктор мотоблока Ока должен знать каждый владелец данной техники. Масло — это ключевой фактор, влияющий на безупречную работу двигателя и редуктора, в условиях нагрузок, при обработке земли. Ведь работа на земле — тяжелое занятие, и мототехника работает в условиях экстремальных нагрузок.

Поэтому масло в мотоблоке менять требуется значительно чаще чем в автомобиле. Самым правильным советом по выбору масла есть рекомендации производителей мотоблока и двигателя к нему. Поэтому обратимся к руководству пользователя на Оку и к инструкциям по эксплуатации наприменяемые двигатели.

Производитель мотоблоков МБ-1 Ока — ОАО Калужский двигатель, г. Калуга, ул. Московская, 247

Руководство по эксплуатации мотоблок Ока МБ-1Д1(2, 3)М и его модификации скачать

Масло в мотоблок Ока

Объем	Тип масла
Картер двигателя	1,3	Масло моторное автомобильное для карбюраторных двигателей М-53/10Г1 или М-63/12Г1, или любое масло, отвечающее требованиям API: SF, SG, SH и SAE: 10W-30, 15W-30
Редуктор мотоблока	1,8	Масло трансмиссионное ТАД-17И, ТАП-15В и др ГОСТ 23652-79

Периодичность замены масла в мотоблоке Ока

Периодичность замены масла в редукторе	При обкатке первая замена масла через 25 часов работыЧерез каждые 25 часов работы -Проверьте уровень масла в редукторе. Долейте до 1,5 – 2 лЧерез каждые 50 часов работы — Замените масло в редукторе
Периодичность замены масла в двигателе мотоблока Ока (выдержки из инструкций по эксплуатации основных производителей моторов)	Briggs & Stratton(бригс)	Первые 5 часов— Замените масло.Каждые 8 часов или ежедневно— Проверьте уровень масла.Каждые 50 часов или каждый сезон— Замените масло.
Honda (хонда)Lifan(лифан)	Проверка уровня масла — при каждом использовании. Замена масла — первый месяц или через 20 часов работы, в последующем — каждые 6 месяцев или через 100 часов работы
Robin Subaru (субару)	Проверка уровня и добавление моторного масла — при каждом использовании двигателя (доливайте масло до максимальной отметки). Замена моторного масла: Первая замена после 20 часов эксплуатации;впоследствии — каждые 100 часов эксплуатации

Замена масла в редукторе мотоблока Ока

Содержание операции и технические требования	Инструмент, приспособления, материалы
Слейте бензин из топливного бака и масло из двигателя	Емкость
Установите справа от мотоблока емкость
Выверните пробку 1 (рисунок 6) и, наклонив мотоблок направо, слейте масло из редуктора в подставленную емкость.
Поставьте мотоблок на колеса и залейте в редуктор масло марки, указанной в таблице выше, в объёме 1,5 – 2,0 л.	Воронка, емкость, масло, ветошь
Вверните пробку 1. Заправьте бензином топливный бак и маслом двигатель

Масло для двигателей мотоблоков Ока, рекомендуемое производителями.

Марка двигателя мотоблока	Рекомендуемое производителем масло для двигателя
лето	зима	эксплуатационный класс
Robin Subaru (субару)	SAE 10W-30 — в умеренном климате	SAE 5W-30 — в холодных регионах	Автомобильное моторное масло; класс SE или выше(рекомендуются SG,SH или SJ)
Honda (хонда)	Масло класса SAE 10W-30 рекомендуется использовать при любой температуре. Если вы желаете использовать сезонное масло, то выбирайте масло с подходящим коэффициентом вязкости исходя из средней температуры в вашем регионе	SG, SF.
Lifan(лифан)	SAE-30	SAE-10W-30 — всесезонное
Briggs & Stratton(бригс)	При работе при температуре ниже 0°С Briggs& Stratton рекомендует использовать синтетическое масло. Если у Вас нет синтетического масла, то можете использовать несинтетическое масло Briggs & Stratton 10W-30 артикул 998208 Примечание: Синтетическое масло, соответствующее знаку сертификации ILSAC GF-2, API и сервисному символу API с надписью “SJ/CF ENERGY CONSERVING” и выше, можно применять при любых температурах. Замену синтетического масла осуществляйте по обычному графику.Двигатели с воздушным охлаждением нагреваются быстрее, чем автомобильные двигатели.Использование несинтетического загущенного масла (5W-30, 10W-30, и т.д.) при температуре выше 4°С приведет к высокому потреблению масла. В случае использования такого масла следует чаще проверять уровень масла.	SF, SG, SH, SJ или выше
ДМ-1-01(ОАО Калужский двигатель)	М63/12Г1 или М53/10Г1 ГОСТ 10541-78, масло соответствующее требованиям API: SF; SG; SH и SAE: 10W30; 15W30
ДМ-1К Инструкция от ОАО «Красный октябрь»	М10ГИ, М12ГИ ТУ 38.10148-85 М63/12Г1 или М53/10Г1 ГОСТ 10541-78,

Подробнее о масле в редуктор мотоблока смотрите здесь.

Видео — подготовка мотоблока Ока к работе

Источник

Как сделать?

Энтузиасты-мастера уверяют, что простой редуктор для мотоблока можно выправить своими руками в домашней мастерской. Для этого нужно иметь определенный набор инструментов и мало-мальские навыки работы с ними.

Вам понадобится:

• линейка и штангенциркуль;
• набор разных отверток;
• ножовка;
• плоскогубцы и кусачки;
• тиски;
• молоток;
• сварочный аппарат при необходимости;
• запчасти и расходные материалы (сальник, резиновая прокладка, болты, шестерни, цепь или ремень, подшипник, валы).

Конечно, для строительства необходимы эскизы. Поэтому в случае отсутствия навыков их самостоятельного построения можно обратиться к уже готовым из интернета или специализированных журналов.

Если преобразователь создается на основе уже имеющегося старого, то вначале следует его разобрать, вынуть ненужные детали и доработать.

Кстати, шестерни и валы можно извлечь из старой бензопилы.

Далее следует рассчитать передаточное число. Оно необходимо, чтобы подобрать количество шестеренок и длину валов. Обычно за основу берут количество холостых оборотов коленвала и плюсуют к нему 10 процентов.

Простой самодельный редуктор обходится двумя противоположными валами. С одной стороны устанавливается шестерня, в которой нужно высверлить отверстие, с другой – вал в комплекте с обоймой и подшипниками. Далее выходной вал насаживается на шкив. При этом нужно не забыть изолировать валы сальниками, чтобы масло не подтекало.

Собранная конструкция вкладывается в корпус, куда заливается смазочное средство или масло. Преобразователь подключают к двигателю. Затем осуществляется настройка, для чего механизм запускают.

Устройство не нужно чрезмерно нагружать при испытании, комплектующие должны приработаться, наладить взаимное действие. Только после проверки и устранения всех недочетов можно использовать редуктор для работ.

О том, как сделать редуктор для мотоблока своими руками, смотрите в следующем видео.

Замена масла в редукторе мотоблока

• установите мотоблок таким образом, чтобы крылья находились параллельно полу, при этом сам редуктор находился в рабочем положении под наклоном;
• проверьте наличие масла проволокой или щипом длинной 50-70 см, для этого вставьте его в заливное отверстие редуктора до самого дна. Прут должен быть в масле на 25-30 см, тогда это нормальный уровень масла;
• после этого установите мотоблок на какое-нибудь возвышение, чтобы было легче сливать старое масло;
• открутите наливную пробку, которая расположена сверху корпуса мотоблока;
• возьмите большую тару и открутите сливную пробку, что расположена внизу корпуса мотоблока, куда и будет стекать масло;
• закрутив сливную пробку, наполните новым маслом редуктор через наливную пробку.

Придерживаясь этих несложных правил, вы самостоятельно сможете заменить масло в редукторе мотоблока Каскад. Выбирайте трансмиссионное масло таких видов: ASEA, API, SAE или по ГОСТу 17479 любое подходящее.

https://youtube.com/watch?v=1WkIFoXc8E0

Неисправности и ремонт редуктора

Как и любая другая техника, мотоблоки тоже могут выходить из строя. Если проблема кроется в редукторе, вам нужно его разобрать и починить. Часто поломка оказывается несущественной и вы с легкостью с ней можете справиться самостоятельно.

Для начала вам нужно тщательно очистить эту деталь от загрязнений и остатков масла, которое также нужно будет слить. Все детали нужно осмотреть и проверить на наличие повреждений. Если что-то вышло из строя, это нужно заменить. Используйте только новые элементы, которые подходят именно для вашей модели мотоблока Нева. Также не забывайте после сборки залить масло.

Некоторые распространенные поломки редуктора:

• поломалась пружина или фиксаторы. Их нужно заменить на новые и после этого настроить;
• в системе переключения сбились настройки. Вам нужно ослабить винты, включить первую передачу, закрутить винты обратно;
• через вал сочится масло. Скорее всего причина в манжете, которая износилась. Ее нужно заменить на новую. Как заменить сальники? Достаточно извлечь старые, поддев их отверткой или другим предметом, и установить новые;
• появилось заклинивание. Возможно, это из-за обрыва цепи. Ее нужно заменить на новую;
• не можете зафиксировать передачу. Причина в изношенности щетки вилки, поэтому ее нужно заменить.

Это основные и самые распространенные поломки редуктора

Очень важно — если вы не можете устранить поломку сами, то следует обратиться за помощью к профессионалам

Прочие работы

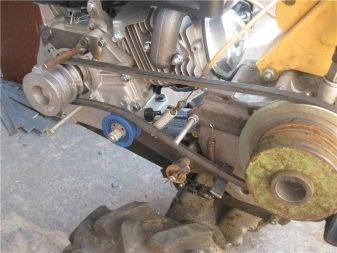

Иногда на мотоблоках «Каскад» нужна замена ремней заднего хода. Обычно к ней прибегают, если отрегулировать натяжение невозможно из-за сильного износа или полного разрыва

Важно: для замены годятся только те ремни, которые адаптированы под конкретную модель. Если поставить неподходящие комплектующие, они быстро окажутся изношены

Перед заменой выключают мотор, поставив его на нулевую передачу.

Снимают изолирующий кожух. Изношенные ремни убирают, а если они предельно растянуты — срезают. Сняв наружный шкив, натягивают ремень на оставшийся внутри шкив. Возвращают деталь на место. Внимательно проверяют, чтобы ремень не оказался перекручен. Ставят обратно кожух.

Очень часто приходится делать разборку пускового механизма, чтобы избавиться от его неисправностей. Проблемные пружинки заменять необязательно. Иногда просто отжигают горелками кончик детали. Затем напильником воспроизводят нужный контур. Тогда прикрепление пружины и барабанного узла приходит в норму. Ее наматывают на барабан, закладывают свободный край в гнездо на корпусе вентилятора и центрируют стартерный барабан.

Подгибают «усики», взводят барабан против часовой стрелки, отпускают взведенную до конца пружину. Совмещают отверстия вентилятора и барабана. Вставляют пусковой шнур с рукоятью, завязывают узел на барабане; натяжку отпущенного барабана удерживают рукоятью. Пусковой шнур меняют аналогично

Важно: все эти работы легче выполнить вдвоем

Если сломалась ручка переключения передач, с нее снимают крутящуюся головку, выбивая выколоткой штифт. Выкрутив винт, убирают втулку и фиксирующую пружину. Затем снимают остальные детали, мешающие ремонту. Заменяют только проблемные части редуктора без разборки всего устройства. Также поступают, когда нужно снять храповик.

Если вылетел вал, то для замены приобретают только устройства с подходящей длиной, диаметром, числом зубцов и звездочек. Когда заедает регулятор оборотов (либо, наоборот, работает нестабильно), нужно крутить винт, задающий количество смеси. В результате падение оборотов перестанет быть резким, вынуждающим регулятор распахивать дроссель. Чтобы сократить опасность поломок, нужно заботиться о правильном обслуживании мотоблока. Техническое обслуживание (ТО) нужно проводить раз в 3 месяца.

О том, как отремонтировать декомпрессор мотоблока «Каскад», смотрите в следующем видео.

Автомеханик, специализируется на С/Х технике

Неисправности, которые могут возникнуть в мотоблоке Каскад, можно разделить на несколько основных категорий, одними из них являются:

1. Различные неполадки с мотором.
2. Неисправности в других узлах и механизмах мотоблока.

Если у вас имеется мотоблок Каскад, тогда при использовании этого оборудования у вас с течением определенного промежутка по времени могут появиться проблемы с мотором. Мотоблок Каскад инструкция по ремонту, дает прекрасную возможность для владельца этой техники, произвести ремонт возникших неисправностей максимально быстро и правильно с учетом всех имеющихся рекомендаций от производителя.

Не забывайте следить за состоянием своей техники

Редуктор мотоблока Каскад

Из чего состоит редуктор мотоблока Каскад?

Для того, чтобы разобрать редуктор мотоблока Каскад, вам необходимо, прежде всего, снять его с мотоблока. Затем нужно снять крышки, после чего снять винты и постукивая снять крышку. Снять втулку входного вала, снять рычаг и вилку переключения. Извлечь первичный вал с шестеренкой на нём. Снять с втулки вал, и с вала извлечь цепь. После чего необходимо снять уже сам блок вал. Достать блок звёздочки. Достать промежуточный вал с шестеренками. Достать правую полуось, муфту сцепления и левую полуось.

Устройство редуктора заключается в следующих основных частях:

• крышки;
• шкив;
• подшипники;
• втулки (входного вала);
• рычаг переключения;
• шестерня промежуточного вала;
• ось переключения, вилка переключения;
• первичный вал с шестеренкой;
• блок вала;
• двухрядная цепь;
• соединитель, малая цепь;
• блок звёздочки;
• промежуточный вал с шестерёнкой;
• входной вал;
• шайбы;
• сальники;
• правая полуось;
• двойная звёздочка;
• муфта сцепления;
• левая полуось;
• вилка сцепления;
• кронштейн;
• пружина.

Влияние масла на работу редуктора мотоблока Каскад

Особое внимание следует отвести на смазывающую жидкость, масло. Стоит заметить, что масло необходимо менять каждые 50 часов работы мотоблока. Также, не стоит сильно, нагружать мотоблок, ведь это может привести к скорому износу оборудования

Не нужно забывать о том, что устанавливать дополнительные фрезы своими руками – нежелательно. От дополнительных нагрузок сильно страдают цепи редуктора (лопаются втулки), после чего цепи начинают перескакивать. При сильных боковых нагрузках, опорная шайба быстро изнашивается, вследствие чего теряется соосность двух шестеренок, и слетают втулки с цепи. Вывод можно сделать такой: не нужно работать на мотоблоке под углом, вопреки более чистой работе вы наносите вред своему агрегату и следует более аккуратно поворачивать мотоблок при работе

Также, не стоит сильно, нагружать мотоблок, ведь это может привести к скорому износу оборудования. Не нужно забывать о том, что устанавливать дополнительные фрезы своими руками – нежелательно. От дополнительных нагрузок сильно страдают цепи редуктора (лопаются втулки), после чего цепи начинают перескакивать. При сильных боковых нагрузках, опорная шайба быстро изнашивается, вследствие чего теряется соосность двух шестеренок, и слетают втулки с цепи. Вывод можно сделать такой: не нужно работать на мотоблоке под углом, вопреки более чистой работе вы наносите вред своему агрегату и следует более аккуратно поворачивать мотоблок при работе.

Замена масла производится следующим образом:

1. Первоначально ставим мотоблок на ровную поверхность и находим прут, длиной порядка 70 сантиметров.
2. Изгибаем прут в дугу и просовываем в заливное отверстие редуктора через всё тело редуктора до упора и высовываем прут.
3. Далее смотрим, какой уровень масла в редукторе. В идеале масла должно быть залито не менее чем на 25 см. После чего либо доливаем масло (1,5 литра), либо заливаем масло в сухой редуктор (2 литра). Масло необходимо заливать предусмотренное ГОСТом, кроме того, допустимо смешивать различные виды масел в любых соотношениях.

Замена сальника в редукторе мотоблока Каскад

Далее будет изложено, как заменить сальник на редукторе мотоблока Каскад. Замена сальника происходит в результате появления протеканий, которые приведут к быстрому износу деталей, потому, что работа редуктора будет проходить на сухую, т.е. без масла. Основные причины выхода из строя сальника это: вал с задирами или шероховатостями, которые стачивают сальник; деформация сальника при неправильной установке; плохое качество изготовления; ослаблена стягивающая кромку пружина; и просто износ. Для того чтобы заменить сальник, вам необходимо сперва очистить от грязи, далее цепляющим движением вытащить сальник, после чего подходящей торцевой головкой ключа необходимо забить до лёгкого упора новый сальник, смазав его машинным маслом. Однако если стоит металлическая защита, то необходимо разобрать редуктор.

МБ-1 мотоблок: инструкция по эксплуатации и ремонт неисправности своими руками

Спецтехника, такая, как мотоблок, очень полезна в ведении хозяйства. Благодаря тому, что мотоблоки максимально сбалансированы в плане соотношения цены, затрат и производительности, они во много выигрывают, как у тракторов, так и у прочей спецтехники.

С его помощью можно производить большое количество различных операций, которые занимают много времени и требуют большого количества сил, при использовании живой силы и простейшего инвентаря. Все сферы, где можно применить мотоблок, больше не вызывают отвращения и нежелания работать.

Фактически, весь труд сводится к управлению – нужно всего лишь присутствовать в качестве водителя.

Это касается как современной техники, так более старых моделей мотоблоков, ведь за десятки лет их конструкция, в общем, мало изменилась – уменьшился вес, возросло разнообразие моделей, применяются более совершенные материалы для изготовления.

Но каркас, размещение двигателя и способ управления остались такими же, навесное оборудование, по сути, так же осталось без изменений, разница может быть лишь внешней, в несущественных деталях.

Поэтому старые добрые мотоблоки, срок службы которых перевалил уже за тридцать лет до сих пор в строю, из года в год выполняют свою работу. Но с каждым годом они все чаще нуждаются в ремонте и замене деталей, узлов.

Ведь любая техника изнашивается и нуждается в ремонте

И этому стоит уделять большое внимание, если, например, вы осуществляете дальние поездки с груженым прицепом. Заклинившая ступица не станет большой проблемой, но неисправность более сложной части, такой, как трансмиссия, будет, мягко говоря, неприятной. .

30 31 32 33 34 35 36 37 38 39 40 .

.. 30 31 32 33 34 35 36 37 38 39 40 ..

Устройство редуктора мотоблоков Ока, Нева, Каскад (МБ-1)

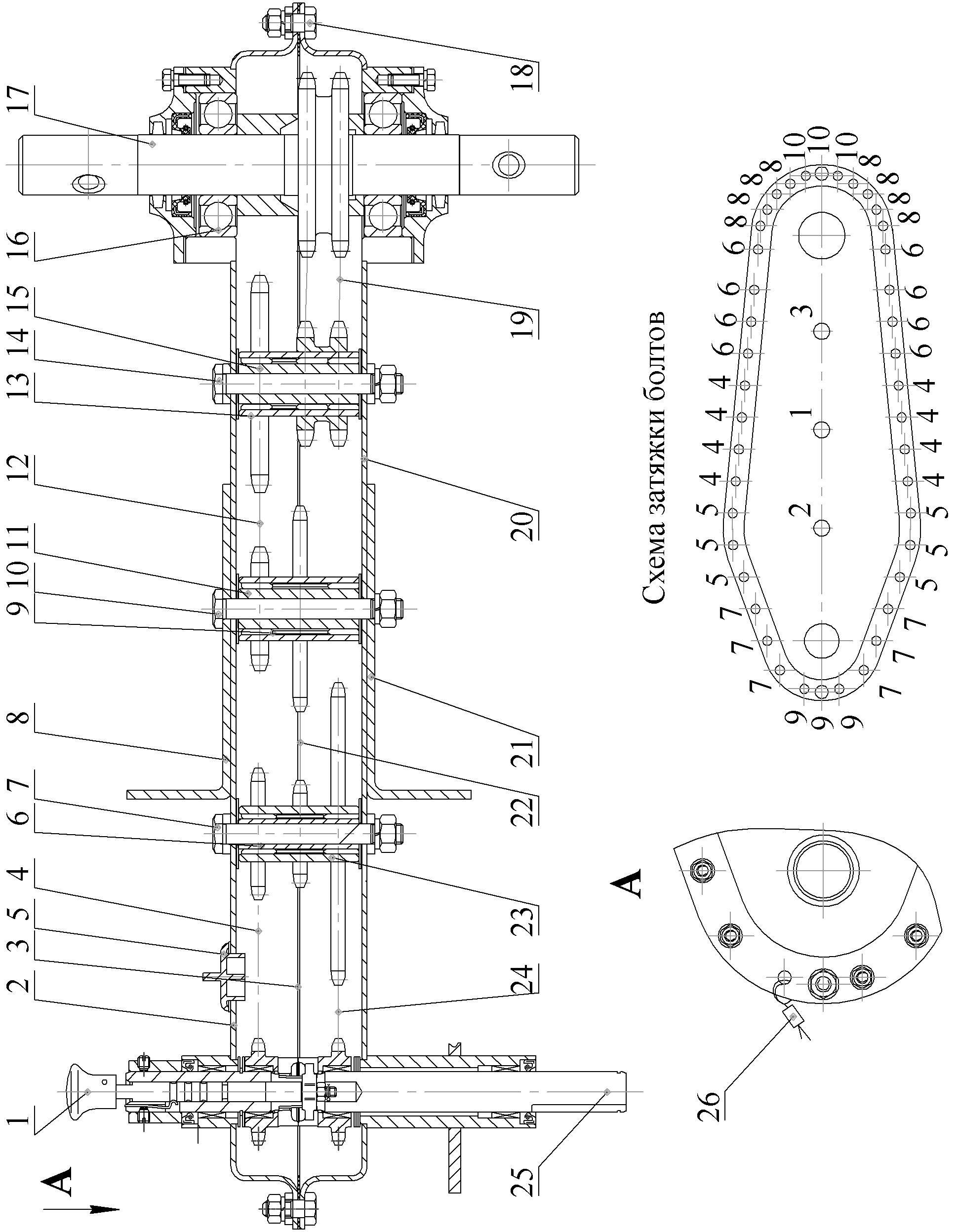

Устройство редуктора мотоблока МБ-1

Редукторы мотоблоков МБ-1 «Нева» (выпускавшихся ранее), МБ-1Д «Ока», МБ-1 «Каскад» (кроме его отдельных модификаций) имеют одинаковую конструкцию, приведенную на рис. 35.Корпус редуктора стальной, штампованный, состоит из двух половин 2 и 22, скрепленных между собой через уплотнительную прокладку 3 болтами. К каждой половине корпуса приварены угольники 8 и 23, образующие несущую раму мотоблока.

Рис. 37. Блок звездочек первый: 1 — блок звездочек первый; 2 — шайба; 3 — подшипник 942/15: 4 — втулка; 5 — палец

Рис. 40. Вал выходной: 1 — шайба; 2 — вал выходной; 3 — втулкаКрутящий момент от входного вала 21 (рис. 35) на выходной вал 16 редуктора передается либо от левой 31, либо от правой 32 звездочки входного вала. Та или иная звездочка вводится в зацепление со входным валом с помощью сухаря 8 (рис. 36), перемещаемого вдоль оси вала ручкой 1 переключения. При утопленной ручке 1 вводится в зацепление звездочка 31, включается первая (низшая) передача. При выдвинутой до конца ручке 1 включается вторая (высшая) передача.Среднее положение ручки 1 переключения нейтральное.Редукторы мотоблоков МБ-1Р «Нева». МБ-1 «Каскад» моделей 6841-01, 6841-03, 6841-05 и 69412,69412-07 отличаются конструкцией установки выходного вала. В этих редукторах выходной вал устанавливается вместо игольчатых на шариковых подшипниках, в соответствии с этим заменены тип манжет и конструкция закрывающих их крышек.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

1. Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
2. Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
3. Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Vanya132313 › Блог › Ремонт редуктора мотоблока Кентавр или МБ-1

Начал течь редуктор на выходном валу. Посмотрел а на валу люфт присутствует замена манжет на долго не поможет. Решено до конца сезона доливать отработку в коробку.

Кентавр 3040Д (дизельный 4 л.с.)

Расколол редуктор и результат на лицо. В масле на дне редуктора присутствует металлическая блестящая пыль.

Полный размерКрышка редуктора с шестернями коробки.С коробки демонтировал только выходной вал с подшипниками. Остальное не демонтировал так как проблемв коробке не обнаружено. Полный размерКрышка пустая (вторая половинка) Полный размерПыльники и манжеты, крышечка с подшипника 206 закрытый Полный размерМанжета в корпусе Полный размерТаже манжета с другой стороны

Манжеты и подшипники на замену купил зарание но когда разобрал редуктор. Появилась идея шариковыеподшипники не рассчитаны на значительные осевые нагрузки. Поэтому они долго и не живут на этом валу при повороте и культевировании возникают осевые и ударные нагрузки (силы).

Полный размерВыходной вал с подшипниками и возможные варианты замены подшипников по надежней.

Вот тут та и лопается сепаратор и наружное кольцо подшипника.

Полный размерПо чему лопаются наружные кольца? И чем это грозит? Как с этим бороться?

Поэтому хочу поставить роликовые или конические подшипники как обычно ставят на ступицы колес машин.Понадежней будет все таки, а не 3-4 сезона (года) шариковые выхаживают.

Полный размерКакие подшипники лучше поставить?

Только с коническими проблема на 1,25мм выше подшипник получается (не 16мм, а 17,25мм). Думаю прокладкуиз паронита 2мм поставить в плоскость разъема редуктора. Попробовать вал от руки будет крутиться или зажмет подшипники (подшипники для эксперимента б\у). Или есть у кого другие идеи по увеличению мест под подшипники?

Полный размерРазобрал по частям

Стояли подшипники 6206 закрытый с одной стороны РАЗМЕР (30х62х16)Возможна замена без переделок на 102206 (роликовый однорядный не разборный) РАЗМЕР (30х62х16)Возможна замена с переделками на 7206А (конический роликовый разборной) ступичный москвичевский или ЛуаЗ РАЗМЕР (30х62х17,25). Как только регулировать зазор? На ступицах гайка для этого есть.А тут где-то 2 мм надо взять как минимум. Где 2 мм взять?Поехал по магазинам за подшипниками по надежней и долговечный. В наличии оказалось в Макеевке на зеленом есть 12206 (роликовый однорядный не разборный) и 1206 (шариковый двухрядный самоустанавливающийся).

Полный размер1206 двухрядный шариковый

12206 (ГПЗ-10 г. Ростов) — 480 рублей на значительные осевые нагрузки не рассчитан и без сепаратора, и 1206 (китай 280руб.) ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Полный размер1206 ГПЗ-8 г. Харьков — 320руб. в теории выдерживает осевые нагрузки и два ряда шариков + самоустанавливеющейся.

Взял 1206 (2шт.) 640руб. и не надо ничего переделывать и протачивать.

Полный размерПосадка подшипника поведенная от сварки

При осмотре обнаружил что посадочные места подшипников поведеные в местах приварки к корпусу и к тому же просладлены. Подшипник садиться легко.

Полный размерПоведенное место под подшипник.

Поэтому решил садить в корпус старым дедовским способом подлажив папиросную бумагу. Прокладку из паронита с одной стороны поставил на герметик. Выходной вал вращаеться легко от руки.

Полный размерСтарый дедовский способ посадки подшипника на папиросную бумагу

Думаю еще промыть после сборки соляркой редуктор. Посмотрим что с этого выйдет. Теперь осталось собрать и ждать начала сезона посмотрим как при нагрузках будет работать.

Р.S. aprom.by/ — хороший справочник по подшипникам любых конструкций и размеров.Главное только чтоб в наличие были в магазине.

Изложенный материал в этой статье является особенно востребованным для людей, которые чинят свою технику самостоятельно. Далее будут затронуты основные “тонкости”, касающиеся ремонта редуктора мотоблока. Чтобы перейти непосредственно к теме ремонта, необходимо разобраться в устройстве редуктора. Забегая наперед необходимо сказать: строение редукторов современных мотоблоков схожее между собою, встречаются только незначительные различия в той или иной модели.

Чтобы не возникал вопрос «Как разобрать редуктор мотоблока?», нужно быть знакомым со всеми деталями. Перечислим основные детали и комплектующие любого современного мотоблока: крышки и шкив; втулки с подшипниками; рычаг, ось и вилка для переключения; блок первичного вала с шестеренкой; входной и выходной вал редуктора мотоблока. Комплектующие: шайбы и сальники; правая и левая полуось; муфта и вилка сцепления; кронштейн и пружина.

Ремонт редуктора и других важных рабочих узлов мотоблока Нева

Редуктор мотокультиватора — это деталь, необходимая для передачи вращения крутящего момента к колесам и навесному оборудованию.

Эксплуатация и обслуживание Нева-МБ-2

Чтобы в работе минитракторов МБ-1 и МБ-2К не возникало сбоев, следует соблюдать все рекомендации по эксплуатации и обслуживанию техники, прописанные в инструкции:

1. Необходимо произвести настройку двигателя. Для этого потребуется изучить устройство данной детали, правильно подобрать масляную жидкость для обслуживания мотора, свечи зажигания и горючее.
2. Настроить и отрегулировать редуктор и трансмиссию. Исправность данных деталей нужно проверять каждый день перед началом работ.
3. Устанавливать дополнительное оборудование только в соответствии с руководством пользователя.
4. Соблюдать график проведения технического обслуживания (пункты 1 и 2) и сезонного обслуживания (перед летним и зимним периодами).

Замена масла в двигателе

Порядок проведения процедуры по замене масла в моторе:

1. Установить транспортное средство на ровной поверхности.
2. Дать двигателю остыть. Это поможет измерить уровень залитого масла.
3. Провести очистку области вокруг пробки-щупа, которая находится на левой боковой части двигателя.
4. Залить масляную жидкость до максимальной отметки (рекомендуемое масло — ТАД-17И, ТАП-15В).
5. Чтобы определить уровень, до которого была залита топливная жидкость, нужно воспользоваться мерными щупами. Для этого потребуется взять сухую пробку-щуп и вставить ее в разъем для заливки масла. По оставшемуся следу можно определить, до какого уровня была залита жидкость.
6. При избытке масляной жидкости начинается течь, которая может привести к неполадкам в работе мотоблока.

Первый пуск и обкатка

Обкатка необходима для того, чтобы все детали могли притереться. Проработав небольшой промежуток времени при минимальном уровне нагрузки, в дальнейшем мотоблок будет реже выходить из строя.

1. Процесс обкатки должен быть не меньше указанного в инструкции по эксплуатации времени.
2. Нагрузки должны быть небольшими. Например, если в технических характеристиках указано, что максимальная глубина обработки почвы составляет 50 см, то во время первого запуска и обкатки рекомендуется ограничиться 30 см.
3. Перед обкаткой необходимо залить масло в двигатель.

1. Заправить топливный бак.
2. Запустить агрегат на средних оборотах.
3. В течение 60 минут необходимо проверить работу всех передач.
4. Выполнить небольшой объем работ по культивированию, вспахиванию грунта и транспортировке малогабаритных грузов.

Основные неисправности

Причиной ремонта мотоблока Нева МБ-2 могут стать:

• неправильно отрегулированный ремень клапана;
• сальники редуктора;
• неверная настройка карбюраторной системы;
• не выставленное зажигание;
• неисправности со свечами.
