Регулировка плуга на мотоблоке

Устройство плуга

В зависимости от модели устройства, его конструкция различается. Основные конструкционные элементы агрегата:

• Рама. На ней крепится корпус и регулировочное колесо. На раме установлены два талрепа, которые изменяют положения корпуса по горизонтальному и вертикальному положению.
• Корпус. Это основной рабочий элемент плуга. На нем закреплены: лемех (нож), отвал и полевая доска. Корпус регулируется по высоте при помощи передвижения стойки. Лемех отвечает за подрезание пласта земли, а отвал за переворачивание почвы. Полевая доска — это служебный элемент, по которому проводят настройку.
• Опорное колесо. В зависимости от выставленной высоты опорного колеса зависит и глубина пахоты.

Кроме основных рабочих и служебных органов, плуги оснащаются другими деталями. Это зависит от вида устройства и его предназначения.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Вопросы и ответы

Рассмотрим наиболее частые вопросы, возникающие у пользователей во время изготовления плуга.

В сети имеется большое количество вариантов конструкции, которые мало походят друг на друга. Как выбрать наиболее эффективный вариант?

Выбор конструкции лучше всего производить исходя из особенностей и сложности изготовления плуга. Не следует сразу браться за сложный и многофункциональный вариант. Правильнее изготовить более простой плуг, который впоследствии можно модифицировать на основании проведенных рабочих испытаний.

Нужен ли твердый закаленный металл для изготовления отвала?

Это зависит от качества почвы на участке. Если есть возможность, можно сразу использовать качественный материал. Однако, надо быть уверенным в размерах и других параметрах, чтобы впоследствии не пришлось ничего переделывать.

Стоит ли браться за изготовление реверсивного плуга?

Если имеется опыт, можно изготовить реверсивную конструкцию. Однако надо учесть, что здесь понадобится изготовление двух совершенно одинаковых плугов, зеркально повторяющих друг друга. Кроме этого, понадобится независимая настройка их положения, что требует времени и частых испытаний.

Надо ли красить плуг?

Это не обязательно, но для защиты от коррозии можно нанести защитный слой на верхние элементы. Красить лемех и отвал нецелесообразно — покрытие сотрется в первые же часы работы.

Сколько времени уходит на изготовление?

Сам процесс сборки, при наличии всех необходимых инструментов и материалов, может занять всего один день. Однако настройка, испытания и необходимые изменения могут занять гораздо больше времени.

Терморегулятор для теплого пола

Рейтинг лучших видеорегистраторов

Незамерзающий кран для воды

Всё о перфораторных бурах

Конусное ступенчатое сверло по металлу

Газовые баллоны для дачи

Насадка на триммер для прополки

Коврик для работы в саду

Настройка плуга на тяжелых мотоблоках

В статье рассматривались так именуемые легкие мотоблоки, которые в большинстве собственном употребляются на дачах. Но также имеются томные разновидности. Главные их отличия в том, что последние в разы сильнее и поболее массивные. Также на их инсталлируются дизельные движки. Таковой выбор обоснован тем, что при схожем объеме в рабочем числе оборотов дизель имеет больший вращающий момент, ежели двигатель внутреннего сгорания.

Установка и настройка плуга на данный тип техники ничем не отличается от того, что был описан выше. Единственное, что необходимо отметить настройку лучше совершать двум работникам, так как вес томных мотоблоков иногда превосходит двести килограмм.

Как отрегулировать плуг на мотоблоке?

• настроить глубину вспашки;
• отрегулировать наклон полевой доски:
• настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт.
Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

1. Поставить мотоблок с плугом на несколько подставок;
2. Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
3. Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

1. Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
2. Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
3. Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Как правильно настроить плуг на мотоблоке? Пашем просто, быстро и легко.

Став счастливым обладателем мотоблока той или иной марки мы сталкиваемся с проблемой выбора плуга и сопутствующих элементов для проведения вспашки своих участков огородов и полей. Весна — жаркая пора для всех людей не равнодушных к земле, теме экологичного питания, дачников и огородников. Как сделать труд легче, приятнее и полезней? В данной статье речь пойдет об правильной настройке плуга, выборе сцепки, работе над своими ошибками. Все по порядку:

Как человек проживающий в сельской местности с детства наблюдал за работой тракторов в полях. Плуг — чего тут удивительного, подумал я когда отправился за покупкой данного навесного к своему мотоблоку Агат с двигателем 6,5 л.с. В специализированном магазине выяснилось что не все так просто. Вариантов плугов множество — в зависимости от мощности мотоблока. Выбор был сделан по совету продавца, спорить я не стал, т.к. в этом не было смысла. Далее последовала сопутствующая покупка сцепки (на тот момент представлял это одним целым)

Установив данное навесное оборудование на мотоблок ринулся в путь с гаечными ключами в руках для регулировок. Первый раз в жизни пашем землю — экспериментальный заезд. Конечно проводил консультации с соседями и знакомыми людьми. Советы в стиле: «поставь мотоблок на кирпич, два пальца под пяткой, угол атаки. » Все эти советы казались простыми, это и пугало. Приходилось наблюдать за работой мотоблочников при вспашке — все в поту, толи толкают мотоблок, то бегут за ним — без сил, рук и ног. На первых порах мне казалось что именно так и выглядит пахота на мотоблоке. Но все это было результатом неправильной настройки плуга.

Постараюсь простым языком рассказать и поделиться опытом по правильной настройке сцепки и плуга, при которой вы с легкостью справитесь с любыми объемами по вспашке на мотоблоке любой марки. Понимание этого пришло по прошествии одного сезона — не нужно ни куда спешить.

Первое: Плуг пашет в положении строго перпендикулярно плоскости земли, эту регулировку проводим после первого и последующих проходов, так как колесо уходит в колею. Все просто — как на фото:

Второе: Что такое угол атаки? Это то, на сколько глубоко плуг войдет в грунт прежде чем его пятка — нижняя часть займет положение параллельно линии движения. Чем больше угол атаки тем глубже колея, больше отвал, выше грядка))) Это самая распространенная ошибка — слишком большой угол атаки на легкий и слабый мотоблок — результат больные руки и спина у того кто им управлял. Дополнительно можно воспользоваться грузами, но при этом увеличивается нагрузка на ось и двигатель — не перестарайтесь, все в разумных пределах. На фото схематично обозначил линиями:

В третьих: Ошибка при которой мотоблок стремится убежать то в лево , то в право. Если взглянуть на мотоблок с верхней точки, то сцепка должна находиться в положении строго перпендикулярно оси мотоблока. Понять это просто — представьте вы плывете на лодке — как вы рулите? Догадались — здесь все по тому же принципу. Схематично обозначил линиями на фото:

Если соблюдать все эти правила по регулировке плуга, то работа будет в радость, мотоблок вам в помощь, а не в нагрузку.

Но все эти регулировки бессмысленны — если сцепка низкого качества. И это самая главная ошибка! Выбираем качественную, надежную — крепкую сцепку, чтобы быстро и с легкостью проводить регулировки, при этом надежность креплений не должна подвергаться сомнению в момент работы плугом.

На фото сцепка черного цвета — надежно зарекомендовала себя — приличная толщина металла, не гуляет в местах креплений, резьбовые соединения не срывает

На фото сцепка красного цвета — удовлетворительного качества — гнется, гуляет, резьба на регулировочной шпильке сбивается.

1.Подготовка и установка фрез.

Комплектация фрез на мотоблок бывает такой: 16, 24 или 32 режущие пластины. Какой именно комплект выбрать – полностью зависит от типа почвы на участке, а также от площади обрабатываемой территории. Если Вам предстоит культивировать небольшой участок – не рекомендуется использовать для этого более 16 режущих пластин. Оптимальным считается комплект, в котором есть 8 пластин с одной и 8 пластин с другой стороны. Если же Вы решите использовать для маленьких участков комплекты из 24 или 32 пластин, это значительно увеличит нагрузку на двигатель мотоблока, и, как результат, сильно утомит оператора.

Этап подготовки фрез заключается в правильной сборке комплектов из режущих пластин. Вы должны быть полностью уверены в том, что их режущая часть располагается в одном направлении.

Ни в коем случае нельзя затачивать режущие части фрезы. Если вы проведете их заточку, то корни сорняков не будут подниматься на поверхность обрабатываемой почвы. Корневая система будет просто-напросто обрезана заостренной фрезой и останется в земле. По истечению некоторого времени сорняки заново произрастут на том же самом месте, а культивация окажется абсолютно бессмысленной.

Стоит сказать и о том, что заточенные фрезы достаточно сильно увеличивают нагрузку на двигатель мотоблока.

Также затачивание фрез негативно влияет на заданную глубину обработки участка. Если заточить фрезы, мотоблок при передвижении вперед будет время от времени зарываться в почву. Это происходит из-за того, что заточенные фрезы не захватывают землю, а разрезают. Это приводит к тому, что они начинают сильно зарываться в грунт на глубину больше, чем 30 сантиметров.

Итак, Вы закончили сборку комплекта фрез. Теперь можно переходить к следующему этапу подготовки мотоблока – установке фрез на него. Вы должны внимательно проследить за тем, чтобы направление режущей части пластин размещалось по ходу передвижения мотоблока вперед

Очень важно не перепутать левостороннюю и правостороннюю фрезы и установить их на свои места

Регулируем инструмент

Рабочими элементами плуга являются нож, разрезающий землю, корпус, к которому крепятся основные детали, и предплужник, рыхлящий почву и переворачивающий ее в борозду. В некоторых моделях также присутствует почвоуглубитель, позволяющий производить вспашку на глубину до 30 сантиметров, и углосним, отделяющий верхнюю часть почвенного пласта и подающий его на дно борозды. К вспомогательным элементам относят опорные колеса, раму с навесным оборудованием и прицепное устройство.

Качество вспашки напрямую зависит от формы плуга, а также от правильности его настройки. Рабочая поверхность формируется лемехом и отвалом. Он перемещается по полю при помощи трактора или другой сельскохозяйственной техники, подрезая верхний слой почвы, поднимая его и подавая на отвал. Затем земля сдвигается в сторону, переворачивается, крошится и подается в борозду. Движение почвы происходит за счет лемешно-отвального механизма, установленного под определенным углом к создаваемой борозде.

По конструкции плуги делятся на пять категорий:

1. Культурные, предназначенные для рыхления легких почв и борьбы с травяным покровом.
2. Рухадловые цилиндрические, которые используют на тяжелых почвах и целине.
3. Винтовые, позволяющие качественно переворачивать верхний слой земли.
4. Полувинтовые, предназначенные для работы на легких почвах.
5. Универсальные, подходящие для любых поверхностей.

Чаще всего в сельском хозяйстве применяют полувинтовые и культурные модели, которые обеспечивают качественное крошение почвы. Первые подходят для работы на целине или на залежной земле, с плотным травяным покровом. Вторые используют для распашки старопахотных или ранее обработанных участков. Во время подъема земли плуг постоянно стремится сдвинуться в сторону за счет возникновения бокового давления. Чтобы это не происходило, применяют полевую доску. Она увеличивает опорную поверхность устройства на почву и снижает воздействие боковых нагрузок.

Как правильно отрегулировать и настроить плуг на мотоблоке: советы и рекомендации

Настройка плуга это истинное искусство. Уже больше тыщи лет аграрии начинают пахоту с регулировки этого агрегата. Задачка плуга перевернуть верхний слой земли, перемешать его и сделать подходящие условия для роста растений. Это основная сельскохозяйственная задачка, которая подготавливает почву к посеву, делая ее злачной. Вспашка делается один раз в год, а следующая обработка земли именуется боронованием.

Для вспашки употребляют сельскохозяйственную технику: культиваторы, мотоблоки и тракторы. К технике подключается плуг, который и производит пахоту. Для работы на дачах и приусадебных участках почаще употребляют мотоблок.

Самое принципиальное при пахоте это верно настроить плуг. Если регулировка будет неправильной, то техника начнет буксовать, заглубляться в землю, а в самой почве нарушатся биохимические процессы, которые нужны для роста растений.

Первая борозда и угол отвала

Последняя регулировка это вырезка первой борозды. После пробной пахоты становится ясно, верно ли настроено устройство. Если техника не буксует и агрегат заглубляется просто, то означает плуг отрегулирован.

После вырезки борозды, машина опускается правым колесом в колею. После чего уточните глубину вспашки и отрегулируйте агрегат. Сейчас можно приступать к настоящей вспашке.

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

1. Глубина пахоты (лемех опускают или поднимают).
2. Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
3. Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

1. Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
2. Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

1. Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
2. Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

Такие отверстия есть на следующей модели:

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.

Регулировка плуга мотоблока

Регулируем плуг мотоблока

Для того, чтобы отрегулировать плуг, рекомендуется выставить мотоблок на подставки (А), например, подложить под грунтозацепы два коротких бруска сечением 150х150 мм. Такая высота брусков позволит нам выполнить регулировку плуга на глубину вспашки примерно 15-18см.

Для удобства регулировки плуга можно подложить под него доску или фанеру (А), как видно на фото. Это поможет нам более точно отрегулировать угол наклона плуга от пятки (В) к носу плуга. Угол наклона плуга регулируется с помощью регулировочного болта (Б) на сцепке следующим образом:

1. Вращая регулировочный болт по часовой стрелке, мы поднимаем пятку плуга вверх (желтая стрелка), при этом глубина вспашки увеличивается.

2. Вращая регулировочный болт против часовой стрелки – опускаем пятку плуга вниз (белая стрелка), при этом глубина вспашки уменьшается.

Расстояние от поверхности грунта до пятки плуга не должно превышать 3-5см. В противном случае плуг будет «зарываться» в землю. Если угол наклона плуга выставлен не правильно, то тогда снизится качество вспашки участка, при этом увеличивается нагрузка на двигатель мотоблока и на руки человека и, как следствие, очень быстро наступает усталость. После выполненной регулировки с помощью гаечных ключей осуществляем затяжку креплений (А) плуга и сцепки.

Проверяем с помощью рулетки зазор между редуктором мотоблока и контрольной поверхностью, в качестве которой мы использовали доску или фанеру– зазор в точке (А) должен составлять от 15 до 20см.

Установка плуга на мотоблок через сцепку

Сцепка это то, через что крепится плуг к фаркопу мотоблока. Они есть 2-ух видов: универсальная и стационарная. Универсальная более предпочтительна для работ, потому что позволяет выполнить некие более четкие опции.

Крепление плуга довольно обычное сцепка для мотоблока занимает свое место на фаркопе и фиксируется одним шквонем.

Многие задумываются, что, накрепко прикрутив плуг на мотоблок, работа пойдет легче и резвее. По сути все как раз напротив. За счет того, что во время распашки на плуг действуют силы, направленные перпендикулярно плоскости отвала, идет сопротивление, которое так и норовит увести весь агрегат в сторону. При жестком креплении рабочему приходится прикладывать усилия, практически вдавливая мотоблок в землю. Потому нужно бросить свободный ход в горизонтальной плоскости около 5 градусов.

Как поставить стартер на мотоблок – алгоритм в деталях

С демонтажем, разборкой и монтажом ручного стартера мотоблока не возникает проблем даже у начинающих фермеров. Однако сборка и установка электростартера у неопытных владельцев мотоблоков вызывает ряд вопросов. В результате неправильно выполненной процедур механизм запуска мотора отказывается работать, из-за чего стартер приходиться нести в мастерскую. Чтобы избежать этой необходимости, изучим, как установить стартер на мотоблок в домашних условиях. Установка выглядит следующим образом:

1. Чтобы установить и закрепить венец на маховике мотоблока, маховик потребуется снять. Для этого снимите воздушный фильтр агрегата, чтобы получить свободный доступ к внутренней конструкции мотоблока;
2. После этого снимите защитный кожух, отверните винты, удерживающие корзину ручного стартера, гайку маховика и сам маховик. Демонтаж маховика стартера мотоблока может вызвать определенные трудности, поэтому для снятия этой детали лучше заранее приобрести специальный съемный ключ. После снятия маховика не забудьте отвернуть шпонку, расположенную сразу за ним;
3. Далее нужно установить генератор. При этом его провода просуньте в отверстие в стальной стенке мотора, и установите генератор в посадочные места на стенке двигателя;
4. Затем внутрь маховика установите магниты генератора так, чтобы отверстия в обоих элементах совпадали. Соедините обе детали винтами, и установите венец. Перед этим венец нужно нагреть, используя горелку в виде баллончика;
5. Установите собранный узел обратно на двигатель, попутно вкрутив шпонки и гаку маховика;
6. Вкрутите корзину ручного стартера, закрепите кожух и установите на место воздушный фильтр мотоблока;
7. Далее снимите заглушку установки стартера и установите сам стартер на мотоблок;
8. После этого подключите провода генератора к реле зарядки;
9. Подключите клеммы стартера к аккумулятору агрегата и заведите мотоблок.

Как видим, установить стартер к мотоблоку не так уж и сложно, как может показаться на первый взгляд. Главное при сборке своими руками – строго соблюдать все правила и рекомендации, перечисленные в алгоритме.

Все описанные методы ремонт и установки стартера подходят для монтажа механизма на мотоблоки Нева, Каскад, Агро и сельскохозяйственные машины других известных производителей.

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.05.80 (21) 2928103/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

Муниципальный комитет однако делам изобретений и открытий (53) УДК 621.43-573 (088.8) Размещено 07.02.82. Бюллетень № 5

Оборотная конструкция

У такого вида имеется индивидуальное отличие от обычного изделия. Он оборудован механизмом поворота лемеха при вспашке соседнего ряда земли в обратном направлении. При повороте лемеха почва будет ложиться в том же направлении, что и предыдущий ряд. Благодаря такому механизму вспашка земли осуществляется быстро, в отличие от обычных видов.

Перед началом сборки необходимо найти схемы готовых моделей. Чертежи плуга для минитрактора своими руками сделать может только человек, владеющий навыками черчения. Но, в противном случае можно найти готовые в интернете.

Такой вид имеет три особые плоскости: внизу горизонтальная полоска соединяющая две части лемеха, спереди отвальная, а сбоку вертикальная полозки. Потом необходимо снять лемех и отвал, поставить на пол и присоединить к стенке, при этом нижняя полозка должна совпасть с уровнем пола.

Отрегулировать плуг можно, опустив нижнюю часть лемеха на 2−5 сантиметра ниже полозка. Левая и правая сторона отвала и лемеха должны выступать на сантиметр от уровня полозка.

После работы с почвой весь агрегат следует хорошо отчистить и смазать любой переработкой (маслом, солидолом и т. п. ) во избежание возникновения коррозии при хранении. А иногда такая конструкция может и полгода лежать без непосредственного применения, ожидая начала сезона вспашки.

Это интересно: Обзор плугов для мотоблоков Нева: описываем в общих чертах

Виды оборудования

Сегодня на рынке представлены три основных вида плуга:

• • однокорпусный;
• • реверсный;
• • роторный.

Однокорпусный плуг для мотоблока оснащен только одним лемехом и предназначен для обработки легких почв. Подобный плуг для мотоблока можно применять и для Невы. Как правило, этот вариант подходит для владельцев обычных садовых участков. Когда обработать требуется более тяжелый грунт, а тем более целину, такой плуг не подойдет. В этом случае для работы с мотоблоком следует выбрать более мощный плуг.

Реверсный, или как его еще называют оборотный, плуг для мотоблока (поворотный плуг) предназначен для пахоты достаточно твердой и жесткой почвы.

Принцип работы поворотного плуга для мотоблока в том, что загнутый вверх лемех переворачивает землю. Форма лемеха – перо. Оборотный плуг совместим с большинством мотоблоков среднего и тяжелого класса. Хорошо использовать этот плуг для мотоблока МТЗ.

У роторных плугов в наличии несколько режущих лопастей. Они достаточно производительны и удобны в работе. Роторный плуг применяют для средних и тяжелых мотоблоков. Этот плуг легко можно использовать с мотоблоком Кентавр вместо фрез.

Приобретая плуг для мотоблока, следует не забывать и о том, что, скорее всего, для него понадобится еще и универсальная сцепка, которая позволит соединить его с агрегатом

Важно помнить, что перед приобретением плуга следует внимательно прочитать прилагающуюся к нему документацию, чтобы не столкнуться с несовместимостью оборудования и мотоблока. Работа мотоблоком с плугом достаточно легка и не требует особой подготовки

Настройка мотоблока

Работа с мотоблоком начинается с его настройки. Она зависит, прежде всего, от площади вспахиваемого участка, а также от качества почвы. Некоторые универсальные правила помогут настроить технику правильно:

• Рекомендованный диаметр грунтозацепов – 50-60 см, а ширина – 18-20 см. Если размеры меньше указанных, техника не даст возможности сделать ровную борозду, ее будет водить по разным сторонам.
• Обод колес предпочтительно выбирать сплошной, чтобы на него не набивалась земля.
• Вес агрегата должен быть менее 70 кг, иначе он будет постоянно буксовать.
• Положение самой машины при вспашке должно быть таковым, чтобы все ее основание полностью касалось почвы. В противном случае глубина вспашки будет или слишком большой, или, наоборот, вспахивания не получится вовсе.
• Во время крепления плуга со сцепным устройством, крепежные гайки полностью не закручивают. Тем самым остается возможность дальнейшего его регулирования. Используя всего два штыря, можно легко сцепить плуг с крепежной серьгой.

Комплектующие для настройки

Схему сборки функционально-конструктивных элементов и подробно разработанный чертеж плуга можно создать самому. Предельная точность даст возможность исключить осложнения при сборке и отрицательное воздействие ошибок на рабочие свойства агрегата. Надо учитывать габаритные характеристики элементов. Даже ничтожный просчет может значительно сказаться на функциональных свойствах оснащения. В чертежи с габаритами навесного оборудования для агрегата подключаются 3 конструкционные плоскости:

• поверхность полозка боковая;
• горизонтальная нижняя;
• отвальная передняя.

Схема самого простого кустарного плуга состоит из следующих элементов:

• 2 рукоятки, сделанные из металлической трубы;
• каркас;
• стопор стойки с винтом типового размера М10 либо М8;
• удерживающая вилка для шарнирного соединения каркаса;
• сцепное приспособление;
• подшипник;

• балки между ручками;
• крестовина;
• контрящая гайка;
• регулирующая шайба;
• ручка для сцепного приспособления;
• Т-образный соединитель.

Как правильно выбрать плуг к мотоблоку Нева?

Плуг представляет собой лемех особой формы и пятку. Именно такой конструкцией очень удобно и легко вспахивать залежалую твердую почву. Данное навесное оборудование изготавливается из прочной стали, так как оно выполняет достаточно сложную работу с повышенной нагрузкой.

Плуги бывают разных видов:

1. Роторный. Имеет несколько действующих лопастей. Почва обрабатывается лишь в одну сторону, поэтому вам придется постоянно возвращаться в начало;
2. Оборотный. Имеет вид пера, что процесс перепахивания очень твердой и залежалой земли делает очень простым и быстрым. В данном случае в конце борозды вам необходимо лишь развернуться и продолжить работу;
3. Однокорпусный. Имеет всего один лемех и рассчитан на работу на легких типах почв.

Имеется еще один вид — это плуг Зыкова. Он имеет особую конструкцию:

• колесо для опоры;
• двухсторонний корпус с лемехом и отвалом. Это позволяет не только измельчать землю, но и переворачивать ее;
• в борозду упирается полевая доска. Это делает конструкцию более устойчивой;
• к грядиле крепится с помощью стойки;
• поворотный механизм с креплением плужных корпусов.

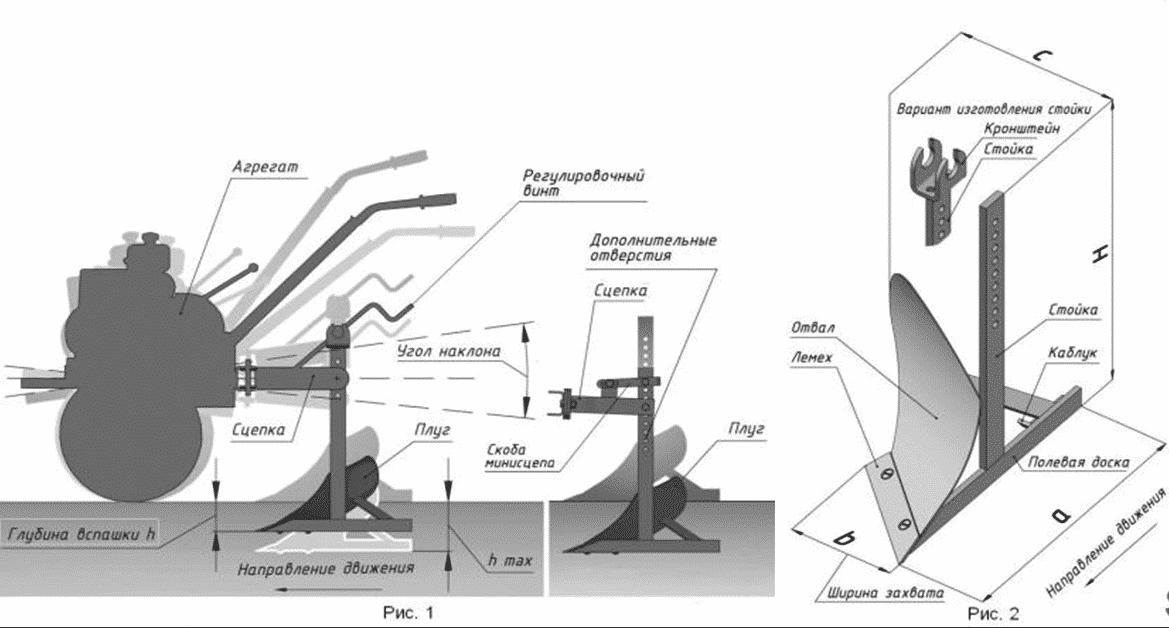

Перед началом работы, вам необходимо установить плуг и настроить его.
