Редукционный клапан давления

Принцип работы

Внутренняя камера мембранного редуктора имеет достаточно сложное строение.

Входящий поток воды проходит к выходному отверстию через клапан. Также, он воздействует на эластичную диафрагму. И чем выше давление воды, тем сильнее давление на мембрану, и тем сильнее перекрывается пропускной клапан.

Регулировка давления в редукторе происходит как раз при помощи мембраны, которая поджимается сверху пружиной. Усилие пружины регулируется винтом.

От давления пружины зависит реакция мембраны на входной поток жидкости. То есть, чем сильнее пружина давит на мембрану, тем сложнее входящему потоку поднять ее и увеличить проход.

В конструкции предусмотрено движение только мембраны и клапана. Пружина находится в отдельной сухой камере и изолирована от влияния воды той же мембраной, что исключает преждевременную коррозию металла.

РЕДУКЦИОННЫЙ КЛАПАН В МАСЛЯНОЙ СИСТЕМЕ

Редукционные клапаны используются и в масляной системе и не зависит от марки автомобиля, ведь это наиболее эффективный и простой способ сброса давления. Если он отсутствует или не функционирует, то давление в системе постоянно растет, что приводит к снижению эффективности смазки и постепенному разрушению механизма.

В масляной системе располагаются два подобных элемента: клапан давления масла и масляного насоса. Первый из них расположен в верхней части конструкции и служит для спуска рабочего тела в картер. Он открывается при давлении в 0,40 Мн/м2.

Что касается второго, то он расположен в нижней секции и отрегулирован на то же давление. Если оно превысит данный порог, то масло попросту начнет циркулировать в системе насоса, постепенно снижая количество жидкости до необходимого порога. На картинке изображен именно такой, где можно видеть расположение элементов и примерный путь масла в процессе работы.

Крайне важно следить за работоспособностью этих элементов. В современном автомобиле имеются специальные датчики давления масла, позволяющие контролировать его в необходимых пределах

Если же оно преодолеет эти величины, то стоит сразу же проверить работу редукционных элементов.

ОПИСАНИЕ РЕДУКЦИОННОГО КЛАПАНА

Редукционный клапан – это металлический элемент, состоящий из шарика, пружины, шайбы и корпуса. Благодаря такой конструкции он способен реагировать на давление в системе, открывая при этом путь жидкости. Его используют в нескольких местах автомобиля для эффективной работы системы.

Назначение этого элемента – для поддержания давления на постоянном уровне. Благодаря своей конструкции он способен «стравливать» лишнюю жидкость из системы, тем самым снижая давление внутри. В противном случае возможны различные поломки, которые возникают из-за высокой нагрузки на элементы.

Редукционный клапан используется для многих задач, возвращая лишнюю жидкость в систему или же сливая отработанный материал. Благодаря этому он весьма полезен в различных системах вроде масляной или топливной.

Проверка давления манометром

Вкрутить вместо датчика давления масла механический манометр – единственный достоверный способ проверить масляный насос, не снимая его с двигателя. Вы можете купить готовый набор для измерения давления в масляной системе либо собрать прибор своими руками. Для этого вам потребуются:

  • жидкостный механический манометр. Прибор можно без труда отыскать едва не в каждом магазине автозапчастей для отечественной техники, тракторов. Также подойдет любой промышленный манометр с адекватной измерительной шкалой;
  • переходник, который будет вкручиваться вместо штатного датчика давления масла. На ответной части должен быть штуцер под шланг либо резьба с посадочным конусом для вкручивания гибкой трубки. Такой переходник сможет выточить любой токарь. Вам нужно будет измерить диаметр посадочного отверстия, шаг резьбы и составить эскиз переходника. Альтернативный вариант – принести токарю штатный датчик давления масла, чтобы он по его подобию изготовил переходник. Некоторые водители, чтобы проверить масляный насос, высверливают внутренности старого датчика давления масла и уже из него подручными средствами делают переходник. Гораздо проще в этом плане владельцам автомобилей ВАЗ, для которых в продаже существуют готовые тройники. Можно одновременно вкрутить как штатный датчик давления, так и механический манометр;
  • отрезок шланга, который будет соединять манометр и переходник.

Подбирать диаметр шланга, тип соединения гибкой трубки следует с учетом вида выходного штуцера на манометре

Важно, чтобы в процессе измерения в местах соединения не происходило утечек масла

Техника измерения

Способ проверки давления масла будет идентичен для всех автомобилей. Разница лишь в пороговом минимальном значении, при достижении которого на приборной панели загорается контрольная лампа низкого давления масла. Информацию о пороге срабатывания редукционного клапана и минимальном рабочем давлении в системе смазки двигателя вы можете найти в руководстве по ремонту и обслуживанию вашего автомобиля. Приведенные ниже данные актуальны для автомобилей ВАЗ классических моделей (2101, 2102, 2103, 2104, 2105, 2106, 2107).

  • Давление на холодную. Перед запуском двигатель и масло в поддоне должны остыть до температуры окружающей среды. Порог срабатывания датчика аварийного давления масла – 0,33 кгс/см2. При таком значении двигатель нужно глушить и разбирать для дефектовки масляного насоса. При повышении оборотов стрелка манометра должна подыматься до 4,5 кгс/см2. При таком давлении срабатывает исправный редукционный клапан, поэтому дальнейшего повышения происходить не должно.
  • Измерения на прогретом двигателе. При снижении температуры масла повышается его вязкость, что положительно сказывается на производительности маслонасоса. Поэтому правильней всего будет проверять масляный насос на горячую. Поскольку масло прогревается медленней антифриза, дайте двигателю еще минут 5 поработать после того как указатель температуры ОЖ покажет 90°С.

В системе смазки исправного двигателя ВАЗ 2101-07 при 5600 об./мин должно быть давление 3,5-4,5 кгс/см2. Если полученные значения значительно отличаются от номинальных, двигатель в определенных режимах будет испытывать масляное голодание. На приборной панели загорится лампочка низкого давления масла. В таком случае мы рекомендуем разобрать и проверить масляный насос.

Не стоит надеяться на штатные указатели давления автомобилей ВАЗ, УАЗ. Они в 90 из 100 случаев показывают что угодно, но только не реальное давление масла в двигателе.

Кто производитель

Обратим внимание, дорогие читатели, на рынок регуляторов. Здесь мы сможем выделить некоторых крупных производителей и поставщиков

Здесь мы сможем выделить некоторых крупных производителей и поставщиков.

Это устройства от международной компании VIKING,

регуляторы производства ЗАО «МСС» и ООО «ТПК Пожнефтехим»,

приборы RAF60 от предприятия TYCO

или, например, газовый регулятор РДК-500 от ООО ПКФ «Экс-Форма».

В целом все производители стремятся как-то выделить свое оборудование на фоне конкурентов:

цвет корпуса, материал изготовления диафрагмы и пр.

Для некоторых моделей при покупке нам рекомендуют указывать

желаемый диапазон для регулировки давления после клапана и значение на входе.

Что входит в узел регулирования

Редукционный узел или редукционная установка — это комплект оборудования, включающий в себя помимо регулятора давления пара после себя, фильтр грубой очистки, сепаратор, предохранительный клапан, один или несколько конденсатоотводчиков и запорную арматуру. Тут же возникает вопрос, зачем столько оборудования нужно и почему нельзя просто установить редукционный клапан. Дело в том, что устройство довольно требовательно к условиям к эксплуатации и уязвимо к механической эрозии — при прохождении влажного пара на высокой скорости, капли конденсата буду способствовать быстрому износу его седла. Такие особенности редукционного клапана делают его экономически невыгодным без обвязки.

Поэтому совместно с редуктором монтируют ряд устройств, которые позволяют ему нормально работать и выполнять свою функцию:

  • Фильтр грубой очистки предназначен для очистки пара, подаваемого на редукционный клапан, от грязи, ржавчины и окалины. Защищает клапан от проникновения крупных и средних частиц. Подходит для использования в большинстве систем, за исключением случаев, когда есть особые требования к размеру и количеству включений.
  • Сепаратор необходим для осушения пара. Причем как на входе редукционного клапана, так и на его выходе (для большинства паровоздушных потребителей необходим именно сухой пар). Тип сепаратора подбирают с учетом его пропускной способности, скорости потока и расчетного падения давления после прохождения пара через устройство. Подробно о выборе этого устройства мы писали в этой статье.
  • Конденсатоотводчики устанавливают непосредственно перед редукционным клапаном. Это позволит предотвратить накопление конденсата при его закрытии. В частных случаях устройства также размещают за регулятором давления пара после себя, если паропровод после него поднимается наверх. Или между двумя редукционным клапанами, если схема предполагает их последовательное подключение. При монтаже редуктора на вертикальном трубопроводе, дренаж можно и не предусматривать.
  • Предохранительный клапан предотвращает повышение давления при неправильной настройке системы или выходе из строя регулятора давления пара после себя, предупреждает появление гидроударов в редукционной установке.
  • Запорная арматура устанавливается для перекрытия потока среды во время профилактических работ и при обслуживании узла.

Это минимальный набор компонентов, который должен быть в редукционной установке. Без них нормальная работа редуктора невозможна. При этом стоит учитывать, что подбор регулятора давления пара после себя должен выполняться сразу с окружением. В противном случае возможна ситуация, что купив недорогой редукционный клапан, вы потратите в несколько раз больше денег на его обвязку, а также последующий монтаж и обслуживание. Чтобы не ошибиться, обращайтесь к специалистам «ВТК-Велес», мы поможем подобрать подходящее оборудование.

Кроме того, сегодня производители предлагают усовершенствованные редукционные клапаны, представляющие собой по сути почти полноценный узел регулирования. Конструкция таких редукторов предусматривает встроенный фильтр, сепаратор и конденсатоотводчик. Нет только предохранительного клапана и отсечной арматуры. Такие модели занимают немного места в составе редукционного узла и требуют в меньше фланцев при сборе. Кроме того, все компоненты подобраны по расходным характеристикам, что практически исключает риск технической ошибки.

https://youtube.com/watch?v=mcpUFSIbmyo

Каковы наиболее частые поломки регулятора?

Их можно определить с помощью следующих признаков:

  • давление до и после арматуры одинаково или постепенно растет;
  • невозможность регулировки оборудования;
  • малая пропускная способность сети – плохой напор воды;
  • присутствие постороннего шума;
  • наличие течи устройства.

В большинстве случаев причина кроется в нарушении герметизации, которая может быть вызвана износом уплотнительных колец. Также плотно прилегать золотнику к корпусу мешает известняковая накипь.

Более редки ситуации, при которых происходит механические разрушения конструкции. К ним можно отнести: лопнувшую пружину или её истончение, отсоединение нижнего поршня от штока золотника или разрыв мембраны.

Редукционный клапан масляного насоса — что это такое и для чего он нужен?

Двигатель автомобиля не может нормально функционировать без постоянной смазки машинным маслом: детали будут нагреваться от излишнего трения и быстро придут в негодность. Для того чтобы обеспечивать постоянную смазку всех необходимых элементов, была разработана такая конструкция, как масляный насос. Именно он отвечает за подачу и распространение смазывающего вещества.

Основная функция масляного насоса — подача смазки на двигатель

Однако тут нужно обратить внимание на один важный момент: если бы масло стекало свободно, исключительно под воздействием силы притяжения, многие удалённые и труднодоступные детали не получали бы свою долю смазки и работали всухую. С другой стороны, слишком сильное давление внутри насоса тоже бы усиливало износ ряда элементов. От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя

От подобного особенно страдают сальники и прокладки, потому что из-за сильного напора потока они истончаются и начинают пропускать масло через себя.

Из всего вышесказанного легко сделать вывод, что масляный насос нуждается в особом устройстве, отвечающем за поддержание стабильного давления внутри системы. По этому признаку все насосы делятся на две категории:

Первый тип осуществляет регулировку давления за счёт того, что изменяется положение определённой части насоса. А вот во втором эту функцию выполняет редукционный клапан. Именно о нём мы и поговорим подробнее.

1- заборные шестерни; 2- клапан; 3-запорная пружина

Большой Энциклопедический словарь

Как видно из названия этого устройства, основное предназначение редукционного клапана — нормализация давления внутри маслонасосной системы. То есть он уменьшает или увеличивает давление в необходимый момент.

Местонахождение редукционного клапана

Сам масляный насос спрятан под капотом машины. Чтобы узнать, где находится насос у вас, загляните в инструкцию по эксплуатации автомобиля, так как взаимное расположение элементов может различаться в зависимости от марки и модели. Так, например, у ряда автомобилей ВАЗ он расположен позади шкива коленчатого вала, поэтому не сразу бросается в глаза. Что касается регулятора, то тут есть два варианта расположения устройства:

При внешнем расположении клапан обладает собственным корпусом, который находится на масляной магистрали. А при внутреннем регулятор давления расположен непосредственно внутри насоса.

Внутренний клапан расположен в корпусе насоса

Устройство и принцип работы редукционного клапана

Редукционный клапан имеет довольно простое строение. Он состоит из следующих частей:

  • шарик (элемент №1 на рисунке);
  • пружина (№2);
  • упорный болт (№3).

Редукционный клапан состоит из шарика, пружины иупорного болта

Такое устройство позволяет клапану смещаться, открывая и закрывая проток в систему под воздействием давления. Все элементы расположены внутри защитного кожуха, который также имеет каналы для циркуляции смазывающего состава.

Принцип работы этого механизма заключается в поддержании необходимого давления внутри насосной системы. Когда он становится значительно выше допустимого уровня, масло воздействует на упорный болт, а тот сдавливает пружину. Клапан выдавливается и открывается дополнительный канал, по которому осуществляется сброс избыточного масла внутрь специального резервуара.

Когда давление приходит в норму, пружина с клапаном возвращаются на своё место, а насос продолжает функционировать в обычном режиме. Таким образом удаётся регулировать скорость потока и напор масла, подаваемого для смазки двигателя внутреннего сгорания.

Системы двигателя

Вышеописанное представляет собой БЦ (блок цилиндров) и КШМ (кривошипно-шатунный механизм). Помимо этого современный ДВС состоит и из других вспомогательных систем, которые для удобства восприятия группируют следующим образом:

  1. ГРМ (механизм регулировки фаз газораспределения);
  2. Система смазки;
  3. Система охлаждения;
  4. Система подачи топлива;
  5. Выхлопная система.

ГРМ — газораспределительный механизм

Чтобы в цилиндр поступало нужное количество топлива и воздуха, а продукты сгорания вовремя удалялись из рабочей камеры, в ДВС предусмотрен механизм, называемый газораспределительным. Он отвечает за открытие и закрытие впускных и выпускных клапанов, через которые в цилиндры поступает топливо-воздушная горючая смесь и удаляются выхлопные газы. К деталям ГРМ относятся:

  • Распределительный вал;
  • Впускные и выпускные клапаны с пружинами и направляющими втулками;
  • Детали привода клапанов;
  • Элементы привода ГРМ.

ГРМ приводится в действие от коленчатого вала двигателя автомобиля. С помощью цепи или ремня вращение передается на распределительный вал, который посредством кулачков или коромысел через толкатели нажимает на впускной или выпускной клапан и по очереди открывает и закрывает их.

Система смазки

В любом моторе есть множество трущихся деталей, которые необходимо постоянно смазывать, чтобы уменьшить потери мощности на трение и избежать повышенного износа и заклинивания. Для этого существует система смазки. Попутно с ее помощью решается еще несколько задач: защита деталей двигателя внутреннего сгорания от коррозии, дополнительное охлаждение деталей мотора, а также удаление продуктов износа из мест соприкосновения трущихся частей. Систему смазки двигателя автомобиля образуют:

  • Масляный картер (поддон);
  • Насос подачи масла;
  • Масляный фильтр с редукционным клапаном;
  • Маслопроводы;
  • Масляный щуп (индикатор уровня масла);
  • Указатель давления в системе;
  • Маслоналивная горловина.

Система охлаждения

Во время работы мотора его детали соприкасаются с раскаленными газами, которые образуются при сгорании топливо-воздушной смеси. Чтобы детали двигателя внутреннего сгорания не разрушались из-за чрезмерного расширения при нагреве, их необходимо охлаждать. Охладить мотор автомобиля можно с помощью воздуха или жидкости. Современные моторы имеют, как правило, жидкостную схему охлаждения, которую образуют следующие части:

  • Рубашка охлаждения двигателя;
  • Насос (помпа);
  • Термостат;
  • Радиатор;
  • Вентилятор;
  • Расширительный бачок.

Система подачи топлива

Система питания для двигателей внутреннего сгорания с воспламенением от искры и от сжатия отличаются друг от друга, хотя и имеют ряд общих элементов. Общими являются:

  • Топливный бак;
  • Датчик уровня топлива;
  • Фильтры очистки топлива — грубой и тонкой;
  • Топливные трубопроводы;
  • Впускной коллектор;
  • Воздушные патрубки;
  • Воздушный фильтр.

В обеих системах имеются топливные насосы, топливные рампы, форсунки подачи топлива, сам принцип подачи одинаков: топливо из бака с помощью насоса через фильтры подается в топливную рампу, из которой попадает в форсунки. Но если в большинстве бензиновых двигателей внутреннего сгорания форсунки подают его во впускной коллектор мотора автомобиля, то в дизельных оно подается непосредственно в цилиндр, и уже там смешивается с воздухом.

Выхлопная система

Система выхлопа предназначена для отвода отработанных газов из цилиндров двигателя автомобиля. Основные детали, ее составляющие:

  • Выпускной коллектор;
  • Приемная труба глушителя;
  • Резонатор;
  • Глушитель;
  • Выхлопная труба.

В современных двигателях внутреннего сгорания выхлопная конструкция дополнена устройствами нейтрализации вредных выбросов. Она состоит из каталитического нейтрализатора и датчиков, сообщающихся с блоком управления двигателем. Выхлопные газы из выпускного коллектора через приемную трубу попадают в каталитический нейтрализатор, затем через резонатор в глушитель. Далее через выхлопную трубу они выбрасываются в атмосферу.

Источник

Признаки неисправного масляного насоса

Существует много признаков, по которым можно заметить, что масляный насос плохо работает. Среди них такие признаки, как шумы из клапанного механизма, необычные звуки от гидравлических компенсаторов зазоров клапанов, падение давления масла, перегрев двигателя и слишком громко работающий масляный насос. Как правило, масляные насосы не требуют никакого обслуживания вплоть до их поломки. Но когда они выходят из строя, за этим немедленно следует поломка самого двигателя.

1. Загорелась лампочка датчика низкого давления масла и датчика давления масла

Давление масла в двигателе автомобиля регулируется насосом. Когда он начинает работать хуже, давление уменьшается, хотя масло по-прежнему находится внутри двигателя. Первым признаком уменьшившегося давления масла будет включение аварийной лампочки низкого давления на приборной доске. Если это случилось, то необходимо сразу проверить уровень масла в системе. При понижении уровня потребуется его долив до требуемого по инструкции. В случае если после этого давление осталось на том же низком уровне, можно говорить о неисправности масляного насоса

Потребуется срочная замена этого важного агрегата, в противном случае симптомы станут еще хуже

2. Увеличенная температура двигателя

При циркуляции внутри двигателя масло играет роль смазочного материала, который в то же время охлаждает подвижные металлические части двигателя. Если в двигателе недостаточно масла, то его компоненты будут взаимодействовать без необходимого охлаждения и нагреваться выше нормы. Когда этот нагрев превышает норму, предупредительная лампочка на приборной панели оповестит водителя о чрезмерном нагреве двигателя. Если двигатель перегревается, слишком высокая температура может вызвать повреждение как самого двигателя, так и его компонентов. Так как такой ремонт может стоить несколько тысяч долларов, то лучше всего будет доставить автомобиль в ремонтную мастерскую сразу после загорания сигнальной лампочки низкого давления.

3. Шумы из клапанного механизма

В клапанном механизме имеются важные компоненты, обеспечивающие нормальную работу двигателя. Кроме гидравлических толкателей, там находятся гидравлические компенсаторы зазоров, толкатели клапанов, сальники и направляющие втулки клапанов. Все эти компоненты нуждаются в смазке маслом, которое подается к ним при помощи насоса. Если смазка не проводится в должном объеме, компоненты клапанного механизма не смогут выполнять свои функции как следует. При продолжающемся падении уровня масла в системе в клапанном механизме также будет увеличиваться уровень посторонних шумов.

4. Шумящий масляный насос

Шумящий или, иначе говоря, издающий посторонние звуки масляный насос является скорее редким явлением, но иногда с ним можно столкнуться. Такое случается с масляными насосами, когда они только начинают приходить в негодность. Это выражается в виде жужжания или завывания, слышного даже при работе на холостых оборотах. Признаки указывают на изношенность шестерен внутри насоса и на необходимость замены самого агрегата.

5. Шумы в гидравлических компенсаторах зазоров

Гидравлические компенсаторы зазоров имеют важное значение для поддержания работоспособности клапанного механизма. Компенсаторы могут нормально работать, только если смазываются достаточным количеством масла. А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы

Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя

А при неисправном масляном насосе давление станет падать до тех пор, пока масло не перестанет попадать в компенсаторы. Из-за этого они начнут издавать посторонние звуки. А затем в результате плохой смазки они быстро выйдут из строя.

Советы по уходу и обслуживанию

Масляные насосы предназначены для длительной работы в течение нескольких лет. Но, как и любые другие автомобильные агрегаты, со временем они подвергаются износу. Поэтому необходимо всегда следить за показателями давления масла и температуры двигателя. При этом нельзя забывать о том, что перегрев может быть связан в том числе с плохой работой радиатора. Если же посторонние звуки исходят из двигателя, то это четко указывает на проблемы с масляным насосом. И это, в свою очередь, означает недостаточную смазку узлов и агрегатов двигателя. Но ведь никто не хочет, чтобы из-за этого двигатель вышел из строя? Поэтому всегда при первых признаках, указывающих на проблемы с маслонасосом, необходима его замена.

Как выбрать качественный масляный фильтр

Самым тяжелым и серьезным вопросом в использовании масляного фильтра является его выбор.

Среди наиболее популярных моделей фильтров можно упомянуть швейцарские фильтры Finwhale LF101, используемые на машинах ВАЗа, ГАЗа, KIA и Hyndai, Renault и Chevrolet, подходящие ко всем наиболее популярным на территории России авто. Рекомендуемый ресурс – 15 тыс. км.

Из продукции европейских производителей можно отметить неплохое качество MAHLE OC 235 австрийской MAHL GRUPPE. Материал фильтровального элемента рассчитан на работу с синтетикой и полусинтетикой. Цена, как и первого, не превышает 220 руб.

Среди отечественной продукции отметим продукцию самарских производителей, рассчитанную на автомобили ВАЗа:

  • масляный фильтр 2112-ВАЗ Салют ценой 150 руб., интересен высоким уровнем производства;
  • масляный фильтр базальт БМ 1208, в котором антидренажный и перепускной клапаны расположены параллельно, стоимость модели не более 140 руб.

Для японских машин можно посоветовать надежные и качественные фильтры — продукцию немецких производителей MANN W914/2 и японской NITTO 4TP-121.

Главный вопрос в выборе масляного фильтра – не купить подделку. Чем популярнее изделие, тем чаще и активнее его подделывают. Определить подделку сложно, но при наличии знаний об особенностях отдельных марок масляных фильтров или специфике производства компаний – вещь вполне реальная. Выдает контрафактную продукцию качество полиграфии на корпусе масляного фильтра, наличие микро заусенцев, плохое качество упаковки. Очень часто в информации о производителе указываются противоречивые сведения, или вовсе безграмотное написание слов, неправильная информация о моделях фильтра. Одним из интересных способов выявления подделок является определение веса нового устройства. По отзывам знатоков, подделка всегда легче оригинальной детали, причем разница может достигать 15-20 %.

На видео обзор масляных фильтров на автомобили ВАЗ:

Выбор нового перепускного клапана ТНВД

Подобрать подходящий клапан будет не так уж сложно. Несмотря на простоту данного изделия, оно не всегда является дешевым. Цена во многом будет зависеть от производителя. Продолжать эксплуатацию автомобиля с неисправным перепускным клапаном ТНВД не рекомендуется. Вот как его можно найти в онлайн- и офлайн-магазинах:

  • По коду запчасти, если вы его знаете;
  • По данным транспортного средства и дизельного агрегата;
  • По VIN-коду.

Учитывайте, что при поиске по параметрам авто необходимо точно указывать параметры агрегатов. Если допустить даже небольшую ошибку, есть риск подобрать запчасть, которая попросту не сможет обеспечить нормальную работу топливного насоса. Также учитывайте, что отдельные изделия допускают регулировку, однако она должна производиться в соответствие с инструкциями по обслуживания и ремонту вашего автомобиля

И последнее: важно обращать внимание на фирму-изготовителя. В идеале стоит покупать оригинальный клапан, так как качество его исполнения будет гарантированно высоким. Несколько дешевле оригиналов обойдутся запчасти от таких производителей:

Несколько дешевле оригиналов обойдутся запчасти от таких производителей:

На деле это все те же оригиналы, но под именами фирм-изготовителей. Если они кажутся вам слишком дорогими, то можно рискнуть и взять менее качественные, но зато намного более дешевые аналоги от китайских и турецких производителей, а также европейских упаковщиков. Здесь стоит выделить ATY (Турция), SAT (Китай) и TQParts (Украина). Помните о том, что качество недорогих аналогов может варьироваться от крайне низкого до удовлетворительного. Если вас интересует надежное и долговечное решение для ремонта, то выбирать стоит продукцию от поставщиков на конвейеры автомобильных концернов.

Принцип работы трехлинейного редукционного клапана прямого действия

Принцип работы трехлинейного редукционного клапана давления прямого действия отличается от двухлинейного тем, что у него, помимо, канала “а” подводящего жидкость и отводящего канала “б”, имеется и канал “в” сообщенный со сливной магистралью. На рис.2 показана схема такого клапана, в котором, в отличие от описанного ранее, поддержание редуцированного давления достигается путем частичного перекрытия подводящего канала “а”, что не принципиально. Благодаря наличию сливного канала “в”, редуцированное давление в канале “б” будет поддерживаться постоянным даже в том случае, когда полностью перекрытом канале “а” давление на выходе клапана будет стремиться возрастать по какой-либо причине, например из-за обратного тока жидкости из системы. На рис.2 а показан клапан в режиме нормального редуцирования, а на рис.2 б – в режиме перелива жидкости из-за обратного тока в канал “б”.

Демонтаж

Снять насос своими силами — не сложно. Да и вам вполне по силам выполнить самостоятельный ремонт.

Чтобы отремонтировать, оценить состояние насоса, проверить работоспособность и степень износа отдельных его элементов, прежде всего требуется снять устройство и разобрать его.

  1. Обесточьте автомобиль, сняв с АКБ минусовую клемму.
  2. Ослабьте крепежные болты генератора, снимите ремень.
  3. Приготовьте чистую тару, слив в нее масло из картера. Далее потребуется снять защиту мотора и поддон картера с маслом.
  4. Демонтируйте зубчатый ремень привода распредвала.
  5. Теперь, когда ремень снят, ни в коем случае не проворачивайте коленвал и распредвал. Иначе вы повредите клапана, ударив по ним поршнями.
  6. Снимите шкив коленчатого вала, вооружившись двумя плоскими отвертками и стянув его с вала. Если шпонка плохо удерживается на своем посадочном месте, ее лучше тоже снять.
  7. Следующий на очереди демонтажа маслоприемник. Для его снятия нужно открутить два крепежных болта, расположенных на крышке коренного подшипника, а также один крепежный болт соединения маслоприемника к насосу (масляному).

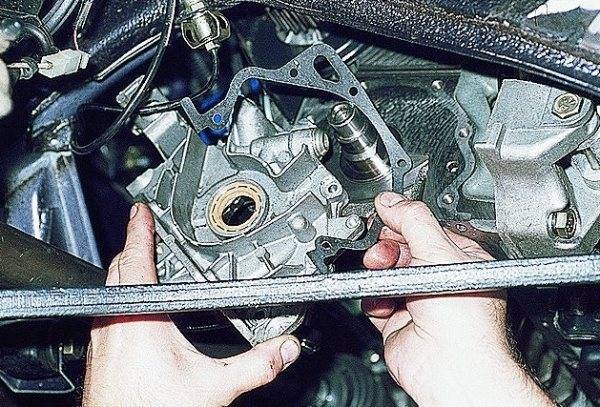

  8. Снимите насос, удерживающийся на своем месте за счет шести болтов.
  9. Открутив все болты, аккуратно сдвиньте масляный насос от крышки коренного подшипника, после чего со спокойной душой снимайте масляную помпу.


Демонтируем устройство

Как устанавливать и регулировать

В разветвленных сетях водоснабжения редукционная арматура ставится на входе в квартиру. Они позволяют компенсировать перепады напора, связанные с неравномерным расходом воды на разных этажах здания и стабилизировать напор для конечных потребителей.

При планировании и монтаже рекомендуется учитывать следующее:

  • При отсутствии специальных предписаний изготовителя клапан монтируется в разрыве любой трубы, как вертикальной, так и горизонтальной.
  • Если контрольные манометры не входят в конструкцию устройства, то их следует установить до редуктора и сразу после него. Это позволит визуально контролировать параметры на входе и исправность прибора.
  • Если отрезок трубопровода, оснащенный редуктором, имеет строгие ограничения по максимальному давлению, то следом за редукционным предусматривают предохранительный клапан, сбрасывающий избыток давления в нестандартной ситуации.
  • Если выбрана поршневая конструкция редуктора- перед ним обязательно должен стоять фильтр механической очистки. Он защитит высокоточные детали механизма от повреждения частичками ржавчины, песка и минеральных отложений.
  • Если вода сильно загрязнена, например, в случае старой и изношенной водораспределительной сети, могут потребоваться дополнительные фильтры, снижающие минерализацию воды.
  • При выборе типа присоединения на стороне низкого давления (до 5 атм) предпочтительным является резьбовой.

Читать также: Цвет проводов в электропроводке 220 по фазам

Фланцевые соединения более надежны, но в бытовой сети их преимущества проявляются слабо. Сварные соединения обладают максимальной надежностью, но низкой ремонтопригодностью. Для требующего периодического обслуживания и замены оборудования — это не лучший выбор.

ПОЛОМКИ И РЕМОНТ ЭЛЕМЕНТА

Самым уязвимым элементом в данной схеме является пружина. И большая часть поломок связана именно с ней. Это нередко происходит при некачественной детали либо ее длительной эксплуатации. Зачастую отмечают следующие поломки:

В первом случае клапан попросту заклинивает в одном положении. Нередко рабочая жидкость начинает сливаться, оставляя автомобиль без средства работы. Если с маслом это не так опасно (ведь заметно почти сразу), то при поломке топливной системы возможны существенные последствия.

Второй случай – деформация, из-за которой у детали меняется порог давления для срабатывания. Это также вредно для насосов и других составляющих автомобиля, к тому же не так заметно.

Третий случай – накопление грязи, что приводит к сужению просвета для жидкости. В результате эффективность такого отвода снижается. Поначалу это незаметно, но с увеличением засора могут возникнуть неполадки.

Последний – износ и повреждение пружины. Последствиями будут полная дисфункция клапана либо изменение порога срабатывания.

В большинстве случаев, если не учитывать накопление грязи, рекомендуется сразу же заменять деталь

Ее стоимость невысока, а важность велика. Поэтому самостоятельный ремонт и попытки выжать «все соки» могут привести к существенным проблемам в будущем

Сам же процесс ремонта заключается в нескольких этапах.

  1. Отключение системы и снятие клапана.
  2. Диагностирование состояния пружины и каналов жидкости.
  3. Промывка детали либо замена на новую.

Для начала нужно отключить клапан из системы. Зачастую для этого снимается механизм, на котором тот закреплен. Далее тщательно проверяется его состояние, а также состояние каналов отвода. Если имеет место засор либо накопление грязи, то достаточно прочистить с помощью бензина. Далее клапан нужно смазать и вернуть на место.

Если проблема в пружине, то заменить ее не имеет смысла. При ее деформации не рекомендуется править поломку вручную, ведь порог срабатывания в любом случае будет нарушен. Такая деталь подлежит лишь полной замене.

Поэтому редукционный клапан – важный элемент, который необходим для регулирования давления рабочей жидкости

Его поломка приводит к повреждению или отключению систем, поэтому важно следить за его состоянием

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
