Компрессор из холодильника своими руками

Процесс изготовления

Больше всего возни будет с ресивером. Если вы используете в качестве ресивера старый огнетушитель, будьте готовы к тому, что работы по металлу будет довольно много. Кроме того, необходимо будет обеспечивать герметичность. Если у нас нет значительного опыта работы по металлу своими руками, лучше взять пластиковый ресивер.

В случае использования тяжелых деталей, следует морально подготовиться к тому, что компрессор получится стационарным. Лучше сразу подготовить для него надежное основание и крепеж.

Подготовка компрессора

Определите, где у компрессора трубка для входящего воздушного потока, а где исходящая. Для этого можно ненадолго включить компрессор в розетку и определить, из какой трубочки дует воздух. Обязательно пометьте трубочки у основания, чтобы не перепутать. Это можно сделать цветной изолентой или кусочком медицинского пластыря.

Аккуратно подрежьте трубочки примерно до 10см. Это нужно для удобства подключения шлангов.

Для компрессора важно вертикальное положение. На корпусе реле имеется стрелочка, указывающая вверх

Будет удобно, если мы закрепим компрессор в правильном положении.

Ресивер

Рассмотрим упрощенный вариант с пластиковой канистрой. Прорежем в крышке два отверстия под трубки. Входную трубку нужно сделать длинной, почти до дна. Исходящую можно сделать короткой, около 10см.

Снаружи остаются небольшие отрезки около 2-3 см. Конструкцию следует закрепить эпоксидной смолой, чтобы обеспечить герметичность. В случае со старым огнетушителем те же действия придется проделывать паяя и приваривая штуцеры. Зато на металлический корпус можно установить манометр.

Соединение деталей

На короткий кусок топливного шланга закрепите бензиновый фильтр. Второй конец наденьте на входящую трубку компрессора. Фильтр нужен для того, чтобы пыль не падала в компрессор.

Вторым куском топливного шланга соедините выходную трубку компрессора и входную емкости ресивера. Воздушный поток пойдет из компрессора в ресивер. На шланги ставим хомуты, поскольку воздух идет под давлением. Еще один короткий отрезок топливного шланга нужен для того, чтобы закрепить дизельный фильтр. Фильтр нужен для очистки воздушного потока. На выходящий штуцер можно закреплять шланг и оборудование.

Переделка компрессора от холодильника на воздушный

Самодельные устройства выйдут гораздо эффективнее и дешевле, нежели другие заводские аналоги. С помощью устаревшего холодильника можно создать компрессор, зная некоторые технические особенности, проведя демонтажные работы. На выходе выйдет бесшумный, портативный воздушный прибор. Фильтр с установкой на входе мотора делается из пластиковой емкости. Остается докупить в магазине запорную регулирующую арматуру, например, вентили и клапаны.

Встроенный компрессор есть в любом холодильном агрегате. Для переделки на воздушную модель достаточно извлечь деталь, оснастить арматурными запчастями. Однако, потребуется хорошее охлаждение. Иначе аппарат не прослужит долгое время при контактах с воздухом. Так, для накачки ресивера до 7 атм. холодильный агрегат должен проработать не менее 15 минут. Да и такого объема воздуха может оказаться недостаточно, например, для накачки колеса от машины за 1 раз.

Другой нюанс – компрессорное масло. Компрессор у рабочего холодильника работает от фреона. При контактах же с воздухом механизм необходимо заправлять специальной смазкой, иначе быстро выйдет из строя.

Но идея задумана, а компрессор выглядит внушительно, так что для работы потребуется:

  • воздушный ресивер (например, баллон от Камаза со сжатым воздухом);
  • масляный сепаратор;
  • трубка (медь);
  • воздушный фильтр (входной);
  • 2 арматуры (контрольная, регулирующая)
  • реле давления.

Справка! Если нет в наличии масляного сепаратора, то можно изготовить самостоятельно из трубы (50 мм в диаметре), проложив внутри металлическую сетку (губка для мытья посуды), далее – оснастить конец трубки штуцерами, закрыть блинами (металлические). Установить проходной штуцер на стенке трубы, немного отступив от любого из торцов.

  • сделать из металлического уголка шасси, в дополнение (при желании) – 2 колеса с целью передвижения модели в последующем;
  • монтировать воздушный ресивер на шасси;
  • закрепить площадку наверху баллона, кронштейн под монтажом дифференциального реле давления;
  • выдвинуть маслоотделитель сбоку ресивера;
  • установить фильтр для воздуха на входном патрубке мотора (если нет в наличии, то изготовляется быстро из пластиковой емкости), прикрепить к входному патрубку с помощью резьбовых уголков;
  • соединить выходной патрубок с входным штуцером маслоотделителя, и ресивером с помощью уголка;
  • установить шаровой запорный кран с тройником на выходе ресивера и предохранительный клапан с целью обеспечения сообщения медных трубок через отводы тройника с манометром и дифференциальном реле.

Питание самодельной установки будет происходить через пусковое реле, поэтому менять электрическую схему необязательно. Для модернизации можно дополнить выключателем, монтируя на корпус установки.

Воздушный компрессор собирать несложно. При подобной схеме сборки будет он подключаться к сети с помощью двухпроводного шнура с вилкой, отключаться сразу же, как только давление воздуха достигнет установленных границ.

Обслуживание компрессора

Трансформаторное или моторное масло в компрессоре нужно периодически менять. Желательно примерно раз в полгода менять бензиновый фильтр. Замена фильтра это обычное техобслуживание, понятное любому автолюбителю. Все техобслуживание вполне можно выполнить своими руками.

Как менять масло

Осмотрите мотор. Из компрессора холодильника должна отходить запаянная трубочка. Аккуратно отрезаем и сливаем масло из мотора. Обычно его там около стакана. Впрочем, если вы приобретали компрессор в мастерской, масло, скорее всего, уже слито. При помощи шприца нужно закачать новое масло и озаботиться о том, как закрыть отверстие. Удобнее всего будет приклеить с ФУМ лентой внешнюю нарезку и сделать свинчивающуюся крышку.

Пескоструйные агрегаты и пресс

Для работы таких устройств нужны самодельные компрессоры высокого давления. Причем в некоторых случаях они используются не для создания определенного напора, а для долгосрочного поддержания потока воздуха. Все зависит от модели питаемых систем и их характеристик.

Обычно на такие агрегаты ставят довольно большие ресиверы, способные поддерживать необходимое давление. Считается, что лучше для такого устройства подойдет самодельный компрессор из компрессора ЗИЛ-130, но при правильном подходе можно использовать и мотор из холодильника. Главное — правильно продумать систему.

Вакуумный насос своими руками из компрессора холодильника

Процесс изготовления выглядит следующим образом:

  1. Верхнюю часть компрессора спиливаем при помощи ножовки.
  2. Далее нужно извлечь из корпуса мотор, который подвешен внутри на нескольких пружинах. Какие-либо инструменты для этого не понадобятся – мотор не зафиксирован.
  3. Трубки из меди, которые остались в корпусе, необходимо соединить маслостойкими трубками с линиями «плюс» и «минус» на моторе. Ненужные элементы с мотора можно срезать, чтобы не мешали.
  4. Вскрытый корпус нужно снабдить крышкой. На нее будет попадать масло и чтобы оно стекало в емкость, края крышки должны быть внутри нее. Отпиленный фрагмент данному условию не удовлетворяет, поэтому использоваться не может. Крышку с подходящими размерами рекомендуется изготовить из латунной фольги, воспользовавшись паяльником. Изнутри ее следует снабдить ребрами жесткости, а снаружи – оклеить с целью шумоизоляции линолеумом. На всякий случай в крышку можно вмонтировать сапун, но этот элемент не является обязательным: если все соединения между трубками выполнить очень тщательно, чтобы исключить утечки, давление внутри останется на уровне атмосферного.

При работе компрессора часть масла неизменно теряется в виде масляного тумана, выбрасываемого в нагнетательную линию. Следить за его количеством проще всего при помощи трубчатого уровнемера – расположенной снаружи прозрачной трубки, которая сообщается с емкостью посредством шланга. В качестве такой трубки можно применить корпус от шариковой ручки.

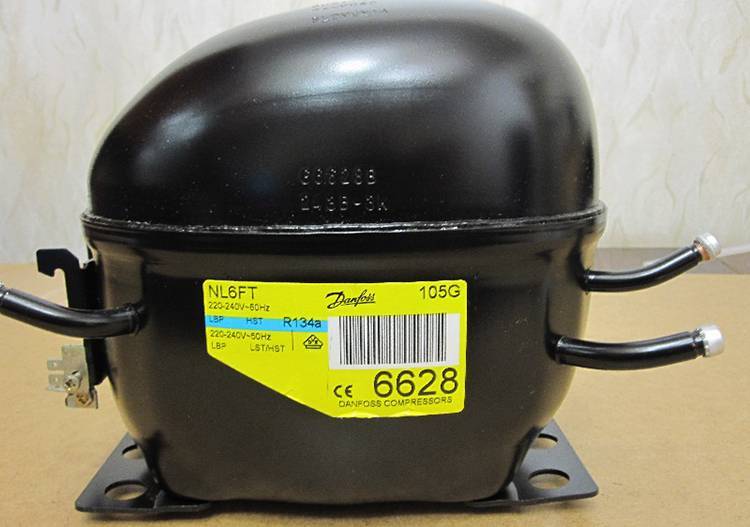

Мотор-компрессор холодильника

Сверху его нужно прикрыть от пыли колпачком, но так, чтобы в закрытое отверстие мог свободно поступать воздух. Чтобы уровнемером удобнее было пользоваться, на нем нужно нацарапать две горизонтальные риски, соответствующие минимальному и максимальному уровням масла.

Место крепления шланга к трубке лучше уплотнить при помощи герметика.

Изготовленную конструкцию следует поместить в бокс, каркас которого можно выполнить из стального равнополочного уголка с шириной полки 25 мм. На роль обшивки может подойти любой листовой материал.

Чтобы для снятия показаний с масляного уровнемера вакуумный насос не пришлось извлекать из бокса, в боковой стенке последнего можно установить дверку с какой-нибудь простенькой защелкой.

  1. К всасывающему патрубку самодельного вакуумного насоса необходимо подсоединить воздухофильтр. Подойдет автомобильный, например, марки ФТ-206. К этой же линии через тройник можно подключить манометр, который будет отображать степень разрежения.
  2. К нагнетательному патрубку нужно подсоединить воздушный фильтр с функцией улавливания масла. Подойдет изделие марки ФВ-6, которое все еще выпускается сегодня. Его пропускной способности в 100 л/мин будет вполне достаточно. Фильтр снабжен пробкой, выкрутив которую можно слить задержанное им масло.
  3. Если насос предполагается использовать и в качестве компрессора, на линии нагнетания после фильтра-маслоуловителя нужно установить манометр. Развиваемое давление может достигать 6 атм, так что манометр следует подбирать соответствующий.

В момент пуска двигателя насоса-компрессора в нагнетательной линии не должно быть избыточного давления. Такое требование обусловлено особенностями пусковой схемы.

При запуске возникающий в рабочей обмотке ток включает электромагнит в пусковом реле, который притягивает к себе сердечник с контактами. Контакты замыкаются, подавая ток на пусковую обмотку. В нормальном режиме двигатель должен быстро раскрутиться, в результате чего ток в рабочей обмотке упадет и электромагнит «отпустит» сердечник, разомкнув цепь пусковой обмотки. Если же двигатель при попытке раскрутиться встретит сопротивление в виде давления в линии нагнетания, пусковая обмотка слишком долго будет под нагрузкой и в конце концов сгорит.

Чтобы предотвратить подобное явление, на линии нагнетания рекомендуется установить обратный клапан, а перед ним – электропневмоклапан. Последний нужно включить в цепь мотора: при неработающем агрегате он будет открыт, а в момент включения двигателя – закроется.

Самодельный вакуумный насос

Если компрессор будет использоваться, к примеру, только для продувки, такие предосторожности не нужны. Но если к нему предполагается подключить ресивер или еще какое-нибудь устройство, накапливающее давление, то обратный клапан с электропневмоклапаном нужно установить обязательно

Следует учесть и такой момент: при отключения электромагнита в пусковом реле сердечник падает под собственной тяжестью, поэтому устанавливать его в перевернутом виде или на боку не допускается.

Остается подключить электричество через предохранитель – и вакуумный насос готов.

Детали для сборки компрессора

  • реле давления;
  • манометр;
  • редуктор с масловлагоотделителем;
  • фильтр масловлагоотделитель;
  • переходники;
  • крестовина;
  • штуцер и гайка;
  • муфта;
  • ниппель;
  • трубка;
  • автомобильные хомуты;
  • ресивер;
  • гайки, шпильки, шайбы;
  • мебельные колеса;
  • автомобильное масло;
  • тумблер;
  • вилка и шнур;
  • топливный фильтр;
  • фанерные панели (ДСП);
  • компрессор от холодильника;
  • маслобензостойкий шланг, шурупы, «Эпоксилин», герметик, краска, лента фум, сниматель ржавчины и прочая мелочевка.

В своих вариантах проверил несколько разных контрольных клапанов. После нескольких попыток заказал обратный клапан RUCK14IAMSV, он не жужжит и может прекрасно подойти на строительство компрессора от холодильных установок. Также надо купить предохранительный клапан (MINI SVM14-12). Бак берите от порошкового огнетушителя 16 кг. Давление в баке составляет 9,5 бар, срок хранения — 2 месяца.

  1. Между компрессором и резервуаром должен быть установлен масляный сепаратор.
  2. Масло следует добавить через третью паяную трубку.
  3. Лучше всего припаять разъем и завинтить винтом или металлической заглушкой.
  4. Установите обезвоживатель, он также захватывает масло.

В связи с внезапным выходом из строя холодильника, стал владельцем эффективного агрегата на 110 Вт. Конечно его можно преобразовать в компрессор. Имеется автомобильная аэрография, которую ранее использовали с 12-ватным компрессором, а также с компрессором большой мощности. Эти устройства являются шумными и недолговечными. Так что пришлось делать самодельный.

Что лучше — самодельный вариант или профессиональное устройство?

Прежде чем пытаться сделать из старого холодильник наш компрессор, необходимо сравнить два этих варианта, т.е. готовый компрессор, продающийся в специализированных магазинах, и наш самодельный вариант. Всего можно выделить несколько основных отличий между ними:

В конструкции заводского компрессора присутствует электрический двигатель, передающий крутящий момент к рабочей камере через ременную передачу. Что касается самодельного компрессора, то он состоит из корпуса и самого двигателя, без ремней.
В заводском варианте уже установлены автоматические системы сброса давления, входной и выходной фильтры, измерители показателей давления и т.д. В компрессоре из холодильника придется устанавливать регулировочное оборудование самостоятельно, учитывая все особенности.
Несмотря на то, что большинство заводских компрессоров оборудовано автоматическими системами, в некоторых бюджетных моделях такая особенность не реализована. Иными словами, данные агрегаты придется выключать самостоятельно, засекая время по часам. Самодельные компрессоры, в основном, оборудованы защитным реле, выключающий двигатель при возникновении риска перегрева.
В некоторых заводских моделях может напрочь отсутствовать какая-либо смазка. Конечно, моторесурс у них маленький, но зато отсутствуют различные выхлопы

Данное обстоятельство очень важно, особенно если краскопульт ведет себя довольно капризно, не терпя различных примесей

Что касается самодельных компрессоров, то тут этого масла предостаточно
Кстати, нужно обращать внимание, какое именно масло заливать — синтетика очень плохо сочетается с обычным, поэтому не нужно лить все, что попало.
Главная особенность самодельного компрессора — это то, что он очень тихо работает, особенно если надеть на него все трубки правильно, соблюдая герметичность. Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие мы берем от старой техники, а регулировочная аппаратура обойдется нам в одну тысячу рублей
Что касается заводского компрессора, то тут дело обстоит по другому.
В заводской компрессор невозможно вносить какие-нибудь технические изменения

Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для , не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.
Заводской компрессор являются законченным техническим устройством, поэтому какая-либо импровизация с ним невозможна. С самодельным же агрегатом можно делать практически все — выводить некоторые детали за пределы корпуса, либо спрятать все в одной коробке, а сверху приделать ручку для удобства транспортировки.
На самодельный компрессор можно установить вентилятор, чтобы он охлаждал устройство извне

Что касается заводских компрессоров, то они ведут себя более шумно, поэтому его использование возможно только вне дома.
Стоимость изготовления самодельного компрессора очень низкая, ведь основные комплектующие мы берем от старой техники, а регулировочная аппаратура обойдется нам в одну тысячу рублей
Что касается заводского компрессора, то тут дело обстоит по другому.
В заводской компрессор невозможно вносить какие-нибудь технические изменения. Иными словами, если агрегат недостаточно мощный, то использовать его можно только как насос для , не более. Самодельные варианты хороши тем, что к ним можно добавлять некоторые детали, например, большой ресивер, благодаря чему можно существенно увеличить мощность устройства.
Заводской компрессор являются законченным техническим устройством, поэтому какая-либо импровизация с ним невозможна. С самодельным же агрегатом можно делать практически все — выводить некоторые детали за пределы корпуса, либо спрятать все в одной коробке, а сверху приделать ручку для удобства транспортировки.
На самодельный компрессор можно установить вентилятор, чтобы он охлаждал устройство извне.

Большинство холодильных компрессоров обладают некоторыми ограничениями в плане своей работы. Всего разделяют несколько режимов:

  • Нормальный — от 16 до 32 0 C.
  • Субнормальный — от 10 до 32 0 C.
  • Тропический — от 18 до 43 0 C.
  • Субтропический — от 18 до 38 0 C.

Однако, чаще встречаются комбинированные режимы, обладая различным диапазоном.

Таким образом, самодельный компрессор может быть намного эффективнее заводских, в плане работы с воздухом.

На видео вариант самодельного компрессора для накачки колес
