Дорожно-разметочная машина. Технологии работ

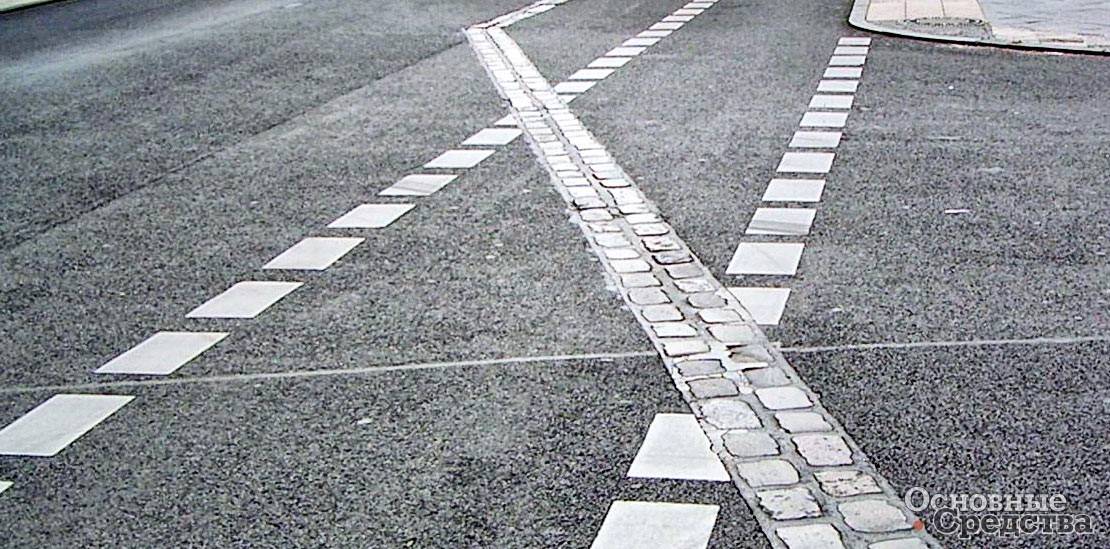

Дорожная разметка в России

Таким образом, происходит экономия денежных средств. А это очень важный показатель, особенно если использование лакокрасочной продукции имеет место в делах государственного назначения, ведь траты покрываются за счет выделений из бюджета.

Есть такое выражение в России, что две основные проблемы, с которыми происходит столкновение всеми и повсеместно, – это дураки и дороги. Сделаем акцент на последнем. Состояние дорожного полотна на всей его протяженности оставляет желать лучшего. Есть, конечно, отдельные куски трасс, которые соответствуют все установленным показателям и не вызывают нареканий. Но в целом положение не очень.

Это связано с наличием ям, неровностей, неверных либо отсутствующих в некоторых местах разметочных полос движения, по которым следует ориентироваться автомобилистам. Это приводит к частым авариям при участии пешеходов, водителей легковых и грузовых машин. Как итог – причинение вреда здоровью и жизни людей (легкая, средняя, тяжелая степень тяжести), нанесение материального ущерба имуществу собственников, застопоривание движения транспортного потока и многие другие негативные последствия.

Одним из способов частичного решения имеющейся проблемы, касающейся разметки, может стать использование высококачественных материалов лакокрасочной промышленности для нанесения опознавательных элементов на асфальтированную поверхность. Это становится возможным благодаря созданию средств, предназначение которых – исключительное выполнение этой задачи.

А теперь подробнее рассмотрим каждый из вопросов: о разметке дорожного полотна, ЛКМ для ее нанесения (характеристика отдельно каждого вида), способах, которыми можно осуществить этот процесс, техническом сопровождении, условиях, изменяющих состояние краски, имеющейся на асфабльтовой поверхности.

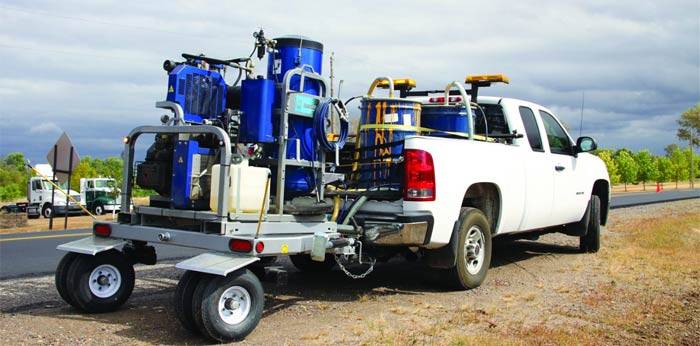

Какую технику выбрать

Успехов в выпуске разметочной техники с этим принципом нанесения покрытия добилась известная американская фирма GRACO. Уже почти два десятка лет инженеры компании постоянно модернизируют и усовершенствуют, используя самые последние технологии, установки для нанесения разметки.

Оборудование под торговой маркой LineLazer хорошо известно в России. Линейка из 4 машин предназначена для того, чтобы полностью решить любые задачи по нанесению разметки в ходе ремонтных работ, при оформлении автостоянок и школьных дворов, стадионов и т. д. Масса самой малой модели LineLazer 3400 всего 65 кг, поэтому перемещение вручную при наличии трех колес проблем не вызывает. Самая высокая производительность у модели LineLazer IV 200HS, ее используют для интенсивных работ по разметке не только футбольных полей и ангаров, но и для выполнения небольших объемов разметки на городских дорогах, а также взлетно-посадочных полос аэропортов. С помощью самоходной установки LineDriver, оборудованной сиденьем оператора и органами управления, в том числе задней передачей, все установки LineLazer, такие как IV 3900, IV 5900, IV 200HS, можно легко перемещать на небольшие расстояния независимо от рельефа местности, экономя физическую энергию оператора и рабочее время. Кроме этого появляется возможность возить запас краски, что также сокращает время на подготовку к работе.

Американская компания Titan Tool поставляет в нашу страну маркировочные бескомпрессорные машины семи типоразмеров серии PowrLiner. У самой компактной модели PowrLiner 800 масса всего 30 кг и максимальная скорость нанесения покрытия 1,9 км/ч. Замыкает линейку модель PowrLiner 9900 массой 169 кг, работающая со скоростью нанесения разметки 16 км/ч.

Компания Larius (Италия) также является известным производителем легких установок для нанесения разметки бескомпрессорным способом. Самая простая из них – установка Lariette Liner 4220 массой 65 кг. Она укомплектована двигателем мощностью 2,2 кВт, который создает с помощью мембранной помпы давление краски в 210 бар, а максимальная подача краски – 2,8 л/мин. У каждой из восьми моделей, реализуемых в России, есть свои конструктивные преимущества. Так, самая мощная модель Viking рассчитана на средние объемы работ, предназначена для разметки пришкольных территорий, производственных площадей, автостоянок, складов, имеет две системы забора краски и соответственно два краскораспылителя высокого давления и реверсивные сопла, т. е. система работает с двумя цветами краски. Двигатель мощностью 4,5 кВт создает давление краски 200 бар, обеспечивая подачу на каждый краскопульт со скоростью 3 л/мин. Две модели – Everest и К2 установлены на самоходное шасси, это позволяет использовать их для выполнения больших объемов по разметке дорог, аэродромов, паркингов. В модели Storm 4000 установлена поршневая помпа, обеспечивающая при работе от двигателя установки мощностью 4,5 кВт подачу краски до 4 л/мин.

Немецкая компания J. Wagner GmbH около 30 лет поставляет в нашу страну относительно недорогие, простые в использовании, но очень надежные маркировочные машины. Серия машин LineCoat для нанесения дорожной разметки краской состоит из пяти моделей. В наиболее мощных машинах LineCoat 840, 860 и 880 предусмотрен гидравлический привод на задние колеса, есть сиденье для оператора. По желанию заказчика в комплект поставки может быть включено устройство для нанесения стеклошариков на дорожную разметку.

Удивительно, но китайские производители, похоже, обошли вниманием эту нишу в области дорожно-строительной техники. Компания «Амур-Импорт» предлагает всего одну модель ручной разметочной машины для холодного безвоздушного распыления North Traffic KF-CP-150. Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах

Впрочем, зная, что выпуском этих машин занимается такая крупная компания, как Shenyang North Traffic, следует ожидать скорого появления подобной китайской техники на наших дорогах.

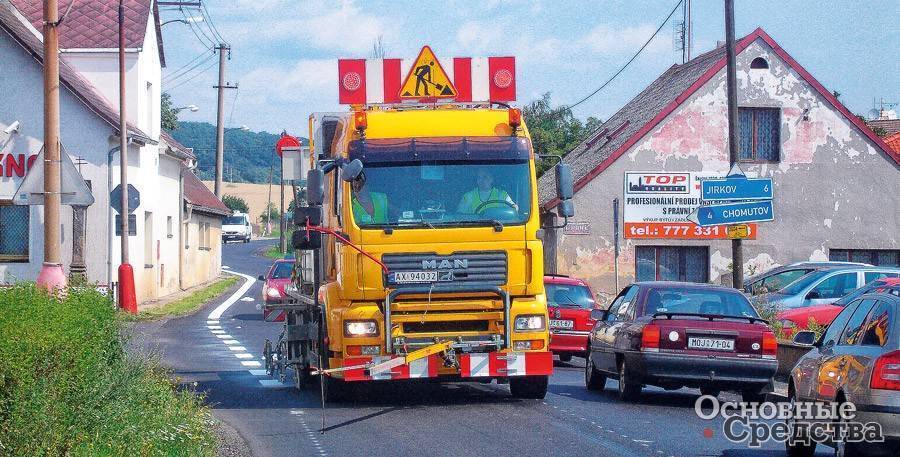

Технология нанесения разметки

Любые работы по нанесению маркировки начинаются после разработки проекта

Проект необходим для того, чтобы покрытие соответствовало актуальным нормам и требованиям. Документ должен быть разработан в специальных организациях после полного аудита помещения, когда определены участки размещения разметки с учетом опасных зон. Типичный проект содержит три части: пояснительную записку, графическую часть и спецификацию со всеми пояснениями.

Опираясь на изложенные технические решения, рекомендации приступают к нанесению разметки. Помимо стандартных горизонтальных обозначений применяются нумерация, текст, стрелки, символы.

Дополнительная маркировка включает:

  • монтаж табличек, указателей – такие знаки несут дополнительную информационную нагрузку, что помогает ориентироваться в просторных производственных, складских помещениях, на паркингах и стоянках;
  • покраска колонн – это решение весьма востребовано в серых одноцветных промышленных помещениях и работает на минимизацию рисков столкновений и аварий.

Если в помещении находится старая разметка, ее следует удалить при помощи специального оборудования. Допустимо применять механическую, термическую и химическую обработку.

Особенности монтажа разметочных лент

Для разметки пола применяют ленту толщиной 150-180 мкр. Нанесение может производиться одним рабочим без приостановки производственного процесса. Поверхность очищается строительными пылесосами, обезжиривается, просушивается. По неровным основаниям наносят грунт. Если работы ведутся при низких температурах, поверхность прогревается техническим феном, как и готовый слой.

Порядок монтажа:

  • пол обеспыливается и обезжиривается любым подходящим препаратом. Как правило, применяют ацетон, бензин или любой универсальный растворитель. Для внутренних работ можно задействовать поломоечные машины с обезжиривающим моющим средством;
  • основание тщательно просушивается сжатым воздухом компрессоров. Пористые поверхности грунтуют, используя валики, кисти, в 1-2 рабочих подхода;
  • наклейку ленты начинают, отрезав лист требуемой длины от общего рулона. Постепенно освобождая его от защитной пленки, плотно фиксируют на поверхности. Готовую разметку прикатывают резиновым валиком;
  • при механизированном способе нанесения применяют специальные аппараты (диспенсеры для разметочных лент).

Особенности монтажа маркировочных красок

Краски для нанесения разметки могут работать только на сухих, очищенных от грязи основаниях. В большинстве случаев требуется положительная температура воздуха – от +5 до +30 градусов. Некоторые производители требуют, чтобы относительная влажность воздуха не превышала 85%, а при наружных работах не было сильного ветра. Недопустимо наличие открытых источников огня.

Краски доводят до однородной консистенции строительным миксером в течение нескольких минут. При замесе можно использовать специальные световозвращающие материалы, что делает маркировку видимой как при тусклом, ярком свете, так и в темноте. Шарики добавляют в краску в объеме 20% от общего количества. Допустимо наносить материал на свеженанесенную разметку методом посыпки.

В зависимости от объемов работ применяют специальное оборудование либо кисти, валики, краскопульты.

Особенности нанесения холодных и горячих пластиков

Холодный пластик следует наносить на чистое и тщательно просушенное покрытие.  Выбор технологии выполняется с учетом способа внесения отвердителя либо метода перемешивания компонентов.

Некоторые марки пластика могут работать по влажным основаниям

Если применяются самоходные разметочные машины, используют экструдерное, гравитационное либо спрей-нанесение. Символьную маркировку наносят вручную, применяя трафареты. В этом случае перемешивание холодного пластика и введение отвердителя проводится вручную, порционно, в чистой емкости.

При нанесении линии или символа маркировки предварительно фиксируют на основании ключевые точки. По ним проводят клейку контура, применяя малярную ленту. Когда смесь готова, ее выливают на пол в пределах трафарета. Пластик выравнивают шпателем, соблюдая небольшой нахлест на малярную ленту. Далее слой посыпают стеклошариками и аккуратно снимают ленту.

Горячие пластики более дорогие и применяются преимущественно в местах с высокой степенью изнашивания. Тут возможен только механизированный метод нанесения. При работе следует сконцентрироваться на работе термометров, контролирующих нагрев в котлах разметочного оборудования.

7.2. Состав бригад, расстановка звеньев, оснащенность

7.2.1. При устройстве дорожной разметки рекомендуется выполнять следующие виды работ:

– нанесение линии предварительной разметки;

– очистка покрытия от грязи и пыли;

– нанесение линий разметки: по оси дороги, краевых линий и линий, разделяющих полосы движения на многополосных дорогах;

– нанесение разметки по шаблонам (пешеходные переходы, направляющие стрелы и т.п.).

7.2.2. Исходя из технической категории дороги, на которой будет наноситься разметка, в разметочной бригаде можно формировать звенья:

– предварительной разметки осевой линии численностью 5 человек;

– предварительной разметки краевой линии и вспомогательного обеспечения численностью 2 человека;

– очистки покрытия;

– разметки осевой и краевой линии численностью 4 человека;

– разметки по шаблонам численностью 3 человека.

7.2.3. Длина сменной захватки и расстановка звеньев определяется рабочей скоростью движения разметочной машины. Выполненные за смену разметочные работы должны полностью соответствовать схеме дислокации линий разметки. Это обусловлено требованиями обеспечения безопасности движения на автомобильных дорогах.

7.2.4. Рекомендуется, чтобы звено предварительной разметки осевой линии находилось впереди на расстоянии, равном сменной производительности разметочной машины. Скорость движения звена предварительной разметки должна быть такой же, что и у разметочной машины. В противном случае рекомендуется формировать несколько звеньев предварительной разметки. Примерный перечень инвентаря для выполнения предварительной разметки содержит: мерную ленту (10-20 м); мерное колесо (курвиметр); вешки для створения на длинных прямых участках; мел для обозначения засечек на покрытии дороги; капроновый шнур длиной не менее 100 м и толщиной 10-15 мм; маркер – капроновая канистра емкостью 2-5 л с пробкой, в которую вставлена металлическая трубка диаметром 5-6 мм и длиной 500-700 мм для нанесения линии предварительной разметки; два комплекта передвижного ограждения. Ограждение представляет собой складной или неразборный забор 1000´900 мм на колесах. На ограждения навешиваются дорожные знаки “Дорожные работы”, “Ограничение скорости”, “Направление объезда” или “Сужение дороги”.

7.2.5. Также при разметке дорог применяется:

– машина для перевозки разметочного материала (краски, стеклошариков);

– прицеп для транспортировки разметочной машины;

– машина обеспечения для транспортировки разметочной бригады, оборудования для предварительной разметки. Машина может использоваться также для прикрытия при нанесении линий разметки.

7.2.6. Звену предварительной разметки краевых линий рекомендуется работать между звеньями предварительной разметки осевой линии и звеном разметки. Звено оснащается аналогично звену предварительной разметки осевой линии.

7.2.7. Звено очистки покрытия работает перед звеном разметки. Оно оснащено машиной для очистки покрытия от пыли и грязи с набором чистящих щеток и сменными насадками для розлива воды (машина типа КДМ).

7.2.8. Звено разметки осевой и краевой линии работает за звеном очистки покрытия дороги. Это звено должно быть оснащено разметочной машиной, грузовым мотороллером или машиной с кузовом типа “пикап”, грузовым автомобилем.

В состав звена разметки входит машинист разметочной машины, вспомогательный рабочий, обеспечивающий расстановку конусов для ограждения свеженанесенной линии разметки, водитель грузового мотороллера или машины с кузовом типа “пикап”, который собирает конуса и устанавливает ограждения участка дорожной разметки, а также водитель грузового автомобиля, подвозящий краску и микростеклошарики.

7.2.9. Звено разметки по шаблонам выполняет работы на пересечениях, примыканиях дорог, в населенных пунктах. Оно оснащено ручной разметочной машиной, дорожными знаками и ограждающими устройствами, шаблонами для нанесения разметки. Шаблоны для разметки могут изготавливаться из листовой стали (алюминия), толщиной 1,5-2 мм, в которой вырубается элемент разметки. Для придания жесткости шаблон по краям окаймляют металлическим уголком 15´15 мм. Возможно изготовление шаблона из полосок стали шириной 15-20 см, сваренных между собой, а также шаблонов, изготовленных из мягкого листового материала (типа линолеум, пленка и т.п.) толщиной 5-8 мм.

Материалы для дорожной разметки

Идея использования центральной разделительной линии для обозначения дорожной полосы пришла в голову американцу Эдварду Н. Хайнзу еще в 1911 г. после того, как он заметил на дороге белый след от подтекающей цистерны с молоком. Люди быстро осознали эффективность новшества, поэтому сегодня на карте мира не найдется места, где бы не использовали маркировку дорог. Светотехнические характеристики дорожной разметки включают четыре основных параметра: цвет, коэффициент яркости, коэффициент световозвращения и коэффициент сцепления.

В недавние времена эмаль ЭП-5155, которая изготавливается на основе эфиров целлюлозы с добавлением эпоксидных смол, была практически единственной отечественной эмалью для разметки автомобильных дорог. В современном ассортименте материалов для разметки автомобильных дорог, представленных сегодня на рынке России, более 50 марок красок и более 20 видов пластиков и спрей-пластиков холодного и горячего формирования, а также световозвращающие стеклошарики. Для достижения максимального эффекта световозвращения необходимо, чтобы стеклошарики были погружены в лакокрасочный материал примерно наполовину. Так достигается хорошее удержание микросфер материалом разметки и оптимальное отражение света. Кроме того, стеклошарики повышают коэффициент сцепления и износостойкость разметки.

Разметочные краски на базе акриловых или кремнийорганических полимеров содержат не менее 70% сухого остатка, а пластики – не менее 97%. Термопластики, спрей-пластики, термопластичные маркировочные ленты наносят на дорогу горячим способом. Толщина жидкого слоя при нанесении составляет 400–600 мкм. Двухкомпонентные краски сочетают в себе свойства холодных пластиков и красок. Два компонента, которые соединяют непосредственно перед применением, представляют собой жидкую краску и отвердитель. Термопластик, спрей-пластик и маркировочные ленты так же, как и краски, содержат органическую и неорганическую часть, но не содержат растворителей. Их наносят на покрытие автомобильной дороги в виде расплавов. Содержание нелетучих веществ в этих материалах не менее 98%, а полимерного связующего – 18–20%. В спрей-пластике содержание связующего увеличено до 25–30%.

Готовые маркировочные ленты из термопластичных или пленочных материалов являются быстрым и удобным средством нанесения разметки на асфальтобетонное покрытие. После того как форма уложена в соответствии с планом разметки, ее разогревают газовой горелкой до появления на поверхности материала пузырьков. В случае композитных материалов разогревают каждый слой отдельно. Уже через несколько минут после остывания разметки можно открывать движение транспортных средств по дороге. Срок службы горизонтальной разметки составляет от трех месяцев до двух лет в зависимости от материала. Износостойкость разметки автомобильной дороги краской на асфальтобетонном покрытии выше, чем на цементобетонном. Это обусловлено их различной химической природой.



Популярные модели машин

На территории нашей страны применяются разметочные машины и отечественного, и иностранного производства. Ниже опишем модели, получившие наиболее широкое распространение.

Разметочная машина«Шмель-11А»

Она отличается сравнительно небольшими габаритами, маневренностью и широкой сферой применения, ведь установленное «на борту» оборудование подходит для нанесения разметки как на крупных автомагистралях, так и на тесных городских улицах.

Базируется разметочная машина на шасси «Газель Next», выпускается она ОАО «ГАЗ». В базовую комплектацию входит разметочный блок, состоящий из двух пар пистолетов производства Kamber, пульт управления, маяки (балочный и точечный), в водительской кабине установлен цифровой спидометр.

В качестве дополнительного оборудования устанавливается рабочее место оператора (оно находится справа), дополнительная 3-я пара пистолетов и система «Видеомаркер». Вместительность бака для краски составляет 600 л, производительность насоса – 26 л в минуту, максимальное давление – 130 бар.

Hofmann

Маркировочные машины от немецкой компании Hofmann широко известны в разных уголках земного шара. Этот производитель наладил выпуск подобной техники в далеком 1952-м году, его модельный ряд включает десятки вариантов, которые позволяют полностью удовлетворить потребительский спрос.

Заслуженным вниманием пользуется самоходная машина Hofmann Н 33-3. Это компактная универсальная модель, на которой одновременно может работать несколько операторов

Благодаря поставляемому в комплекте осветительному оборудованию техника может использоваться и в темное время суток.

Машина оснащена 4х-цилиндровой дизельной силовой установкой Kubota Turbo с системой жидкостного охлаждения. Мощный компрессор обеспечивает подачу воздуха под давлением в 7,5 бар при скорости от 1080 до 3500 л в минуту. Имеется пневматический охладитель.

Line Lazer

Отдельного внимания заслуживают разметочные машины Line Lazer от американской компании GRACO. Они предназначены для нанесения разметки на автомобильных дорогах, стоянках, спортивных объектах, в пешеходных зонах и т.д.

Взять хотя бы модель Graco Line Lazer 200HS. Это надежный безвоздушный гидравлический агрегат, который используется для решения самых сложных задач. Его распылитель прекрасно подходит для нанесения длинных непрерывных линий в тяжелых условиях эксплуатации.

Оборудование одновременно может наносить как одну, так и две линии, максимальная его производительность составляет 7,5 л в минуту, скорость нанесения разметки – 16 км в час.

Машина оснащена электронным процессором Smartcontrol, который обеспечивает возможность регулировки давления, снижения пульсации во время подачи краски, а также поддержания одинаковой ширины линии.

Все элементы управления находятся под рукой, поэтому настроить режим работы можно, не прерывая процесс нанесения разметки. Благодаря простоте конструкции и высокой надежности машина характеризуется продолжительным сроком службы, она проста и неприхотлива в эксплуатации.

Требования, которые предъявляют к краскам для дорог

Маркировка должна подходить ГОСТ Р 51256 и проводиться в жаркий период времени.

Материал, применяемый для нанесения на полотно дороги, должен не только прекрасно отражать свет фар, но и владеть нужными техническими свойствами, а конкретно:

  1. Быстро высыхать. В основном, хорошие лакокрасочные составы сохнут уже через 5 минут после нанесения при температуре 20°C.
  2. Иметь меньший расход.
  3. Быть влагоустойчивым.
  4. Держать температурные перепады.
  5. Владеть большой устойчивостью к износу.
  6. Комфортно наноситься. Очень часто для нанесения применяют аэрозольный способ, положив на поверхность трафарет. Эта технология маркировки дает возможность уменьшить потребление материалов и сделать больше скорость работ.
  7. Не нарушать качество сцепки покрышек с дорогой.

Более того, красящий состав обязан иметь светлый цвет, чтобы можно было его увидеть при скверных условиях погоды или в темноте.

Вас также могут заинтересовать:

23.05.2021

Какие бывают марки асфальта и что они означают

Многие материалы строительной и других сфер могут маркироваться определенными значениями, которые…

Читать далее

28.02.2021

Что такое холодный асфальт. Свойства и особенности

Тот асфальтобетон, из которого построены наши автомобильные дороги, имеет требования в технологии…

Читать далее

24.03.2020

Минимальная толщина укладки асфальта

Учитывая то, что подавляющее большинство автомобильных дорог на территории нашей страны (если конкретнее, то около 80%)…

Читать далее

18.04.2021

Какая температура асфальта при укладке?

Температура асфальта при укладке, в первую очередь, зависит от используемой разновидности…

Читать далее

21.03.2021

Какие слои скрываются под асфальтом: устройство дорог и тротуаров

Асфальтобетон, используемый для устройства дорожного покрытия, сам по себе обладает высокими…

Читать далее

15.02.2021

Асфальтовая крошка: недорогая и качественная альтернатива

Асфальтовая крошка или асфальтогранулят является одним из самых востребованных материалов, полученных…

Читать далее

20.02.2021

Можно ли асфальт укладывать на старый асфальт?

Асфальтовое покрытие, как и практически любой другой материал, имеет ограниченный срок службы…

Читать далее

24.03.2020

Можно ли укладывать асфальт в дождь?

Казалось бы, довольно простой вопрос, на который можно дать такой же простой односложный ответ «да» или «нет». Вот, например…

Читать далее

28.02.2021

Разметка парковки: стандарты и нюансы

Любая распланировка, будь то разметка парковки или дорожного полотна, отвечает основной цели…

Читать далее

Эмаль Технониколь АК

Это однокомпонентный лакокрасочный состав, который можно наносить на дорогу холодным методом. Его основа – высокодисперсные пигменты, наполнители.

Краска для дорожной разметки «Технониколь» не требует разведения, продаётся в готовом виде. Ею можно наносить горизонтальную маркировку на асфальтобетонном и бетонном покрытии. Производители предлагают несколько модификаций эмали. Каждая из них предназначена для своего типа дорог: для федеральных автострад, региональных или межрегиональных трасс, прочих дорог, тротуаров и паркингов. В зависимости от модификации и типа основания, на которое наносится, Технониколь АК имеет расход 0,4-0,7 кг/м2.

Техника для подготовки территории

Дорожная техника данной категории предназначена для расчистки местности перед началом проведения работ:

  • 1. Кусторезы – ликвидация кустов и мелкого леса;
  • 2. Корчевальные машины – ликвидация пней, стволов, остатков кустарников, крупных камней и т.д.;
  • 3. Машины с «гидравлической лопатой» – спецтехника для пересадки деревьев;
  • 4. Рыхлители – разрыхление мерзлого грунта.

Расчистка местности при помощи данной спецтехники позволяет в короткие сроки расчистить площадку от посторонних элементов, а также исключить будущее прорастание растений сквозь конструктивные элементы дорожной подушки.

Кроме того, существует перечень ручного механизированного оборудования, которое может дополнить работу вышеприведенной техники. Это может быть измельчитель для кустарников и дерева, ручной корчеватель и прочее.

НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие документы:

ГОСТ 6589-74 Материалы лакокрасочные. Метод определения степени перетира прибором “клин” (гриндометром).

ГОСТ 8420-74 Материалы лакокрасочные. Метод определения условной вязкости.

ГОСТ 10807-78 Знаки дорожные. Общие технические условия.

ГОСТ 12.4.004-79 Организация обучения работающих безопасности труда. Общие положения.

ГОСТ 19007-73 Материалы лакокрасочные. Метод определения времени и степени высыхания.

ГОСТ 23457-86 Технические средства организации дорожного движения. Правила применения.

ГОСТ 28513-90 Материалы лакокрасочные. Метод определения плотности.

ГОСТ 29319-92 Материалы лакокрасочные. Метод визуального сравнения цвета.

ГОСТ Р 51256-99 Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования.

СНиП 2.05.02-85 Автомобильные дороги.

СНиП 3.06.03-85 Автомобильные дороги.

ВСН 23-75 Указания по разметке автомобильных дорог.

ВСН 37-84 Инструкция по организации движения и ограждению мест производства дорожных работ.

Технология шумовых полос

Между тем есть технология нанесения продольных шумовых полос, не допускающая риска разрушения покрытия. Прелесть ее еще в том, что шумовая полоса идеально вписывается в размер обычной разделительной полосы. Еще бы – она сама таковой и является, выполняя по совместительству роль шумовой. Смешно сказать, для нанесения шумовой разметки не нужно привлекать какие-то дополнительные ресурсы – операция и так заложена в смету организации, эксплуатирующей дорогу.

Существуют требования, регламентирующие данную технологию. Согласно техническим требованиям к дорожной разметке на автомобильных дорогах общего пользования, прописанным в межгосударственном стандарте ГОСТ 32953–2014, горизонтальная разметка по свойствам поверхности разделяется на разметку без структурной и профильной поверхности и разметку со структурной или профильной поверхностью (говоря иначе, шумовую). Разметка со структурной поверхностью выполняется «из отдельных фрагментов, степень заполнения линий которой при нанесении составляет от 25 до 75% и толщиной не менее 1 мм». Разметка с профильной поверхностью наносится «с чередующимися выступами различной формы, степень заполнения линий которой при нанесении составляет 100%». Как сказано в ГОСТе, «горизонтальная разметка со структурной и с профильной поверхностью обеспечивает вибрационное (шумовое) воздействие на водителей транспортных средств, информируя их о наезде на эту разметку».

Технические условия к шумовым полосам на автомобильных дорогах общего пользования определяются в ГОСТ 33025–2014. По виду используемого материала и технологии устройства шумовая полоса, согласно этому стандарту, делится на выполненную из термопластиков и холодных пластиков для горизонтальной дорожной разметки со световозвращающей поверхностью, либо из цветных покрытий противоскольжения, либо методом фрезерования дорожного покрытия. В примечании отмечено, что термопластики, холодные пластики и цветные покрытия противоскольжения применяются для устройства поперечных шумовых полос. Однако в следующем пункте стандарта сказано: «допускается применение других материалов и технологий для изготовления шумовых полос, обеспечивающих выполнение требований настоящего стандарта». При этом «для обеспечения безопасности дорожного движения путем визуального и вибрационного эффекта допускается применение для устройства продольных шумовых полос горизонтальной дорожной разметки со структурной и профильной поверхностью по ГОСТ 32953». Таким образом, стандартом допускается в качестве продольной шумовой полосы применять горизонтальную разметку со структурной и с профильной поверхностью.

Выбор производителя

Из малогабаритной маркировочной техники у нас в стране популярны разметочные машины HYVST китайского производства. Они имеют ручной привод, компактны, и идеально подходят для городских районов, крупномасштабной разметки проездов, пешеходного тротуарного покрытия, а также паркингов.

Более высокую производительность имеют гидравлические маркировочные агрегаты линейки Graco LineLazer или Graco RoadLazer (США). В данных установках применяются термопластические красящие составы, а нанесение разметки выполняется безвоздушным контактным способом. Это позволяет выполнять ровную и чёткую маркировку покрытий, при небольшой трудоёмкости текущего обслуживания.

Вышеописанным методом производит дорожную разметку и машина Шмель отечественного производства. Все агрегаты скомпонованы на автомобили Соболь, что обеспечивает установке должную мобильность и компактность. Заслуживает внимания широкий диапазон составов применяемых покрытий.

Из программируемых дорожно-разметочных машин стоит упомянуть агрегат DY-BSAL (Индия), возможности которого позволяют вести высокоэффективную дорожную маркировку. Равномерность разметки обеспечивается наличием в составе оборудования гидравлической мешалки, которая поддерживает вязкость краски в нужном состоянии.

Как узнать вязкость читайте здесь //proinstrumentinfo.ru/viskozimetr-rotatsionnyj-kapillyarnyj-vz-246-brukfilda-vz-4-vpzh-2/

Цена рассмотренного оборудования составляет:

  • Для машин от HYVST – от 220 тыс. руб.
  • Для машин от Graco — от 400 тыс. руб.
  • Для машин Шмель – от 1,5 млн. руб. (цена указана вместе с автомобилем)
  • Для установок типа DY-BSAL – от 6,3 млн. руб.
