Пневмозаклёпочник. Быстро и надёжно!

Ремонт клёпальника. — Сообщество «Кузовной Ремонт» на DRIVE2

Да простят меня модераторы, но эта запись не совсем про кузовной ремонт, а вернее совсем не про кузовной ремонт.В течении года у меня сломался уже третий клёпальник. Не то, чтобы я покупал самый дешёвый инструмент — что было в магазине, то и покупал. Но жаба задавила бежать за четвёртым… Решил затратить вечерок на реанимацию уже имеющегося.

Для начала разобрал.

Полный размер

Губок, которые двигают захват, как не бывало.

Из листа металла 4 мм. вырезал 4 прямоугольника: 12х30 — 2 шт. и 16х30 тоже 2 шт. В прямоугольниках, которые в дальнейшем будут губками, просверлил отверстия 5 мм. Для их центровки на рукоятке сделал из болта (5 мм) ось длиной 17 мм. Собрал всё это в кучку и зажал в тисы.

Сверху положил немного подогнутый по форме ручки один из оставшихся прямоугольников и хорошенько обварил. Потом перевернул всю конструкцию и приварил последний прямоугольник, также немного подогнув по форме.

Полный размер

Вот такая получилась … (тут должно быть слово, от которого мне стыдно).

Как всё обработал болгаркой, как закруглил губки, всё это отснять в запарке забыл.

Полный размер

Но после сборки получилось вот это.

Далее провожу ходовые испытания. Надеваю каску, сажусь к верстаку, вставляю заклёпку, со всей силы давлю на педаль газа рукоятку…

Полный размер

(Голосом кота Матроскина) Заработала!

Прошу сильно не пинать, что ремонтирую копеечный инструмент, но покупать четвёртый за год я не готов.

Может кто-то решит, что качественно отремонтированный старый инструмент лучше нового ненадёжного — так я с ним согласен!

www.drive2.ru

Особенности

Заклепочник пневматический Kraftool является мощным и удобным приспособлением, но, несмотря на это, не имеет обширного распространения. Оборудование данного вида можно найти не в каждом магазине, а крепеж подобрать еще сложнее. В последнее время отмечается увеличение востребованности инструмента, и все благодаря возможности удобного монтажа счетчиков электроэнергии на тонкостенных конструкциях и качественного закрепления номеров на автомобилях. Крепление получается достаточно прочным и может конкурировать со сваркой за счет малой вероятности одновременного разрушения заклепок.

Во время работы должны приниматься во внимание определенные параметры:

  • Размеры используемых элементов. Все крепежи имеют различную длину и толщину, соответственно, большое количество специальных головок в инструменте позволяет его отнести к категории универсальных.
  • Свойства рабочего хода свидетельствуют о максимально возможной мощности в процессе соединения элементов.
  • С увеличением силы втягивания обеспечивается возможность работы с заклепками большего размера. Описываемые устройства (как, например, заклепочник пневматический Scorpio), обычно имеют рабочее давление в пределах 8 Атм.

Пневматические заклёпочники купить

Пневматический заклепочник – это современный инструмент для соединения деталей посредством заклёпок. Это устройство с высокой производительностью и надежностью, которое позволит существенно сэкономить силы и время на проведение крепежных и монтажно-строительных работ. Как и другие пневмоинструменты, профессиональный пневмозаклепочник работает от энергии сжатого воздуха.

При этом действия оператора сводятся к минимуму, и оборудование выполняет автоматическую подачу заклепок. Вам не придется использовать пассатижи и молоток, прикладывать массу усилий для работы. Достаточно лишь купить пневмозаклепочник, рассчитанный на интенсивную и оперативную работу в компании «КрафтМаркет24».

Что такое заклепочник?

Сейчас трудно переоценить значение заклепочных работ там, где невозможно соединить тонкие детали другими способами.

Заклепочные крепежи незаменимы в строительных работах – это формирование заборов из профиля, заклепывание стальных листов или металлических материалов, монтаж фасадов вентиляции. В промышленности – соединение корпусов в оборудовании бытового пользования, автомобилях, отопительных установках. В быту – при проведении небольших ремонтных работ.

Такой метод придает соединению надежность и устойчивость к вибрации. Соединение не лопнет при увеличении нагрузки, чем выгодно отличается от сварочного шва.

Рекомендации по выбору инструмента

Как уже упоминалось ранее, в продаже представлен большой выбор ручных заклепочников, цена которых порой достигает 2–3 тыс. рублей. Чтобы сделать правильный выбор, необходимо определиться с назначением оборудования. Если вы планируете часто выполнять фиксацию различных заклепок, то лучше приобрести более дорогое профессиональное оборудование. В противном случае следует отдать предпочтение бюджетной модели заклепочника стоимостью в 150–500 рублей. При покупке стоит помнить, что долговечность и надежность устройства во многом зависит от аккуратности мастера. Так, при небрежном обращении можно сломать даже дорогой профессиональный инструмент.

Помимо цены заклепочника, стоит обращать внимание и на другие факторы

Материал клепок. Если вы планируете работать с алюминием, то подойдет любое устройство. В случае когда нужно соединять детали из стали, потребуется более мощное оборудование.
Удобство применения. Это очень важный фактор. Так, при работе с крепежами, которые отличаются диаметром и материалом, стоит использовать двуручную модель заклепочника
Также стоит обратить внимание на головку

Оптимальным считается поворотный элемент, ведь он поможет выполнить клепку на сложных участках
Не менее важно убедиться в наличии сменных насадок, предназначенных для разных крепежей.
Среди дополнительных функций заклепочника стоит отметить наличие контейнера для отходов. Это действительно важно в том случае, если вы планируете сооружать кровлю или забор на территории, где гуляют маленькие дети.

Какие бывают заклепочники и их область применения

Заклепочники бывают самых разных видов. Давайте попробуем разобраться в этом многообразии моделей и классифицировать их.

Для начала скажем, что инструмент предназначается для заклепок вытяжного и резьбового типа. Выпускаются две категории инструментов: для промышленного и бытового использования. Профессиональный инструмент позволяет создавать большее усилие и, соответственно, работать с заклепками из более твердых металлов. Бытовой инструмент применяется для заклепок из мягких металлов (медь, алюминий). По конструкции и способу создания усилия различают следующие виды:

  • С одной рукоятью. Перемещением одной ручки инструмента создается усилие, вторая ручка остается неподвижной. В ее конце закрепляется монтажная головка.
  • «Ножницы» – усилие создается с помощью сведения двух рукоятей. Эта конструкция позволяет создать значительное давление по сравнению с предыдущей.
  • «Гармонь» – является гибридом вышеуказанных моделей, усилие создается с помощью нажима на управляющую ручку.

По виду привода различают:

  • пневматический привод;
  • ручной привод;
  • привод от электрической сети;
  • аккумуляторный привод;
  • пневмогидравлический.

Заклепочник вытяжной электрический

Данный вид заклепочников очень пригодится вам, если нужно установить большое количество вытяжных заклепок, но есть небольшая проблема: отсутствует подача сжатого воздуха. Этот инструмент питается от сети 220 В и является не таким мобильным, как аккумуляторный заклепочник. Однако и стоит он значительно меньше аккумуляторного, так как батарея является недешевым удовольствием. Отличаются данные модели и меньшим весом.

Заклепочник аккумуляторный

Эти заклепочники обладают высокой стоимостью по сравнению с теми, что питаются от сети. Аккумулятор необходимо постоянно подзаряжать. Так как он обладает значительным весом, то и инструмент будет тяжелее своего сетевого аналога. Использовать его необходимо в тех местах, где отсутствует возможность подключиться к электросети.

Электрический заклепочник для резьбовых заклепок

Отличие этого типа инструмента от вытяжного в том, что шарнир втягивается при помощи кручения резьбы в трубовидной части заклепки. Головка фиксируется с помощью затягивания рукоятки. Этот способ редко применяется и преимущественно нужен для фиксации маленьких по толщине деталей. В комплекте с заклепочником вы также сможете приобрести насадки различного диаметра.

Давайте рассмотрим некоторые модели, представленные сегодня на рынке:

Какие заклепочники бывают

Заклепочники для домашнего применения можно разделить на несколько категорий:

  1. Силовые. Инструмент приводится в действие нажатием на ручки, требует приложения физического усилия.
  2. Электрические. Работают по нажатию курка, обладают большей производительностью. Использовать их можно дома и на даче.
  3. Аккумуляторные. Такие модели выигрывают за счет повышенной мобильности, но при этом отличаются большой массой и высокой стоимостью.
  4. Пневматические. Устройства работают в паре с производительным компрессором, предоставляют высокую скорость и мощность.

Для дома обычно покупают инструмент ручного типа. Если использовать девайс предстоит часто, можно приобрести автоматическую модель с аккумулятором.

Пневмозаклепочник вытяжной. Достоинства применения.

Заклепочник данного типа (пневмогидравлический) по совокупности своих эксплуатационных характеристик, однозначно «выиграет» у своих ручных и электрических аналогов, ввиду:

  • Пневмозаклепочник для вытяжных заклепок характеризуется максимально простой конструкцией, что положительно сказывается на его эксплуатационном ресурсе и надежности.
  • Широкий диапазон устанавливаемых вытяжных заклепок: как открытого так и закрытого типа, а также стальные, усиленные или алюминиевые заклепки диаметром 2,4 мм, 3 мм, 3,2 мм, 4 мм, 4,8 мм, 5 мм, 6 мм, 6,4 мм, 7,8 мм и 8 мм.
  • Высокая скорость установки заклепок и максимальная производительность — до нескольких тысяч штук за одну рабочую смену.
  • Пневматический клепальник для вытяжных заклепок гарантирует отсутствие физических усилий оператора, что благотворно сказывается на его трудоспособности.
  • Удобство использования инструмента во всех плоскостях, благодаря функции подсоса воздуха для удерживания заклепки. Это наиболее актуально, например при монтажных работах, когда довольно часто носик инструмента направлен вниз, но при этом заклепка надежно удерживается, что сказывается на быстроте и слаженности всего процесса установки заклепки.

От чего зависит надежность соединения

Заклепки с резьбой, помимо стандартной функции, отличаются возможностью использования болтовых крепежей для закрепляемых материалов, чем не могут похвастаться привычные аналоги. Также они применяются на окрашенных стенах и других видимых элементах конструкций.

Качество соединения в первую очередь обеспечивается диаметральным размером крепежей. С его увеличением возрастает надежность крепления и стойкость к нагрузкам. Одновременно это может создавать некоторые неудобства, связанные со сложностью проведения работ с крупными элементами и необходимостью применения профессиональных инструментов. Заклепочник пневматический для резьбовых элементов обеспечивает соединение материалов толщиной в пределах 0,2-5 мм при помощи разнообразных крепежей, которые могут иметь потайные, стандартные или декоративные головки.

Заклепочные соединения

Чтобы правильно выбрать клепальный инструмент, рассмотрим основные виды заклепок, с которыми он в состоянии работать.

Распространенный вид – вытяжной заклепочный крепеж. Применяется, когда надо соединить две плоские поверхности. Незаменим в случаях, когда сшиваемые материалы доступны только с одной стороны.

Метод обеспечивает высокую быстроту клепания, поэтому, когда требуется соединить большие объемы металлических листов, прибегают к вытяжной системе.

Резьбовые заклепки в виде гаек и болтов. Они производятся с внутренней и наружной резьбой. Соединение с резьбой позволяет не подвергать соединяемый металл большим нагрузкам или деформации. Такой заклепкой без проблем удается соединять тонкие металлолисты.

Шпилька заклепочная – винтовая заклепка. При заделывании её в материал, нижняя часть крепежа деформируется и заполняет отверстие с обратной стороны .

В данном случае используют заклепочный инструмент с приспособлением в виде гайки.

Важно! Резьбовые заклепки позволяют создавать разборные соединения

Стоимость резьбовых видов выше, а скорость клепания ниже, чем у вытяжной системы.

Рейтинг лучших заклепочников

Kraftool 31170-H6

Заклепочник Крафтул входит в топ благодаря литому алюминиевому корпусу и насадкам на ручках с противоскользящим эффектом. Инструмент предназначен для соединения тонкостенных изделий металлическими заклепками – алюминиевыми, латунными, стальными.

Инструмент можно посоветовать для выполнения домашних работ. Заклепочник имеет четыре насадки и класс прочности 12.9. Это поворотный инструмент со стальными наиболее важными деталями.

ЗУБР Универсал

Зубр Универсал – это инструмент, которым скрепляются тонколистные строительные материалы с использованием алюминиевых, нержавеющих и стальных, а также резьбовых заклепок.

Сборщики рекомендуют использовать вытяжной инструмент при необходимости длительного выполнения работ. Благодаря стальному корпусу, выполненному методом литья, обеспечивается прочность и надежность. Для изготовления рабочих элементов использовалась сталь, поэтому инструмент выдерживает циклические нагрузки.

Сибртех 40543

Переставным инструментом Сирбтех скрепляется листовой металл и другие материалы вытяжными заклепками. Рабочую часть заклепочника можно переставлять в два положения – 0 и 90 градусов, что упрощает процесс работы с ним.

Это правильный инструмент, который используется для проведения работ в труднодоступных местах. Материал изготовления ручек – поливинилхлоридная сталь.

MATRIX 405505

В рейтинг лучших ручных заклепочников вошел инструмент фирмы Матрикс. Инструмент имеет поворотный механизм, поэтому работа по соединению материалов упрощается. Его используют для соединения профлиста, стеклопакетов и других тонких материалов. Благодаря стальному корпусу обеспечивается устойчивость к повышенным нагрузкам. В комплект входят все необходимые сменные элементы.

Профессиональным заклепочником соединяются различные металлические материалы. В комплект входят все форматы насадок и ключ, предназначенный для их замены. Специалисты отдают выбор инструменту благодаря усовершенствованному механизму рабочей части.

STANLEY MR33 0-69-833

Инструмент выпускается старейшей американской компанией. Применяется для соединения металла незначительной толщины. Инструмент предназначен для работы с клепками длиной 2,5–4 мм. Качественное сцепление обеспечивается благодаря прорезиненным рукояткам. Благодаря наличию специального пластика на рукоятках с заклепочником несложно работать.

Длина заклепки — 23 сантиметра. Клепочник имеет специальное приспособление, которое фиксирует рукоятки, что позволяет его аккуратно хранить.

Ермак 235

С помощью данного инструмента соединяются детали, которые с двух сторон вибрируют. Инструмент соединяет металлические и тонкопрофильные детали алюминиевыми заклепками.

Заклепочник имеет удобную рукоятку, на конце которой располагается фиксатор, обеспечивающий удобное хранение. На рукоятках специальные насадки для упрощения работы.

Среди механических заклепочников можно выбрать инструменты Барс, Вихрь, Волат. При выполнении большого количества работ рекомендуется использовать электрический инструмент.

Перед тем, как купить заклепочник для дома, рекомендуется ознакомиться с его техническими характеристиками и определить особенности работ. Это позволит выбрать удобный и многофункциональный инструмент.

Заклепочник своими руками

В некоторых рабочих ситуациях, когда приходится иметь дело с крепежом большого диаметра, не всегда достаточно мощности обычного ручного инструмента. Выйти из подобного положения можно, если заранее изготовить своими руками ручной заклепочник с учётом часто возникающих задач. В качестве основы для этого приспособления можно использовать стальной болт того же сечения, что и заклепка.

На него следует навесить гайку, а затем надеть сверху небольшой упорный шариковый подшипник. Эта деталь поможет обеспечить равномерное распределение давления, когда инструмент будет оказывать усилие на заклепку, а также поможет предотвратить заклинивание гайки. Во время сборки самодельного ручного заклепочника обязательно следует надеть между крепежом и подшипником пару шайб, для правильного расчета количества которых следует ориентироваться на глубину проникновения крепежа в материал.

Установка крепежа с помощью самодельного заклепочника выполняется по следующему алгоритму:

  • Сперва инструмент нужно совместить с отверстием необходимого диаметра, а затем, придерживая одним ключом гайку, следует выкрутить головку винта другим ключом.
  • Под воздействием усилия, которое вынудит болт покинуть скрепляемую поверхность, заклепка будет деформирована, благодаря чему она с легкостью примет правильное положение в посадочном месте.

К такому способу установки крепежа следует прибегать, лишь когда мастер не располагает достаточным временем или возможностями для покупки фирменного инструмента для резьбовых заклепок. Самодельный заклепочник имеет лишь один существенный минус — во время работы болт может заклинить внутри крепежа. Чаще всего это происходит из-за чрезмерного давления на рукоятку инструмента либо слишком мягкой поверхности материала болта. Поэтому такую резьбу ничего не стоит срезать более твердой гайке.

Если у вас есть возможность воспользоваться токарным станкам, то можно попробовать сделать усовершенствованную версию механического заклепочника. Выглядит такой вариант инструмента в виде болта с резьбой разного диаметра. В головку со сквозным отверстием нужно поместить рычаг определённой длины, чтобы можно было надежно зафиксировать инструмент. Обязательно нужно надеть широкую шайбу между прижимной гайкой и заклепкой.

Как и в предыдущем случае, шайба здесь нужна для того, чтобы обеспечить равномерное распределение давления. Главным плюсом такого самодельного заклепочника является то, что прижимная гайка может перемещаться по болту большого диаметра, являющемуся более надежным в отличие от крепежей размера М2-М4, а это позволит предотвратить появление деформации.

Домашние мастера, которым приходится регулярно выполнять разного рода работы бытового характера, должны иметь в своем арсенале массу разнообразных инструментов. В их числе должен быть и заклепочник, с помощью которого можно создать надежные соединения с минимальными усилиями.

Но для обеспечения надлежащего соединения элементов необходимо правильно выбрать не только заклепочник, но и заклепки для него. Ведь ручной вариант инструмента в состоянии обеспечить надежное соединение только при использовании алюминиевых или медных заклепок, о чём знают немногие. Ещё необходимо позаботиться, чтобы ручной заклепочник обладал достаточной мощностью и смог эффективно выполнять свою основную задачу.

Иногда, когда с этим возникают проблемы, некоторые домашние мастера начинают задумываться о том, чтобы изготовить этот инструмент своими руками. Хотя такой подход к решению возникшей задачи можно рассматривать, однако иногда во время установки крепежа болт, который является главным рабочим узлом самодельного заклепочника, может заклинить. Поэтому постоянно использовать такой инструмент не рекомендуется.

Как выбрать пневмозаклепочник?

Прежде чем купить пневмозаклепочник в СПБ, необходимо точно определиться с моделью. При выборе устройства следует учитывать следующие нюансы:

  • Рабочее давление.
  • Сила втягивания.
  • Рабочий ход.
  • Расход сжатого воздуха
  • Вес устройства.
  • Размер заклепок.

Каждый фактор имеет немаловажное значение и требует особого внимания. Обычно пневматические заклепочники имеют прочный корпус и небольшой вес, благодаря чему обеспечивается максимально комфортная эксплуатация

Некоторые модели оснащаются подвесами для удобства оператора. Современные агрегаты изготавливаются с учетом новых технологий и обеспечивает идеальное соединение

Обычно пневматические заклепочники имеют прочный корпус и небольшой вес, благодаря чему обеспечивается максимально комфортная эксплуатация. Некоторые модели оснащаются подвесами для удобства оператора. Современные агрегаты изготавливаются с учетом новых технологий и обеспечивает идеальное соединение.

Наличие вращающейся головки обеспечит комфортную работу в труднодоступных местах. Корпус из стали и прорезиненные ручки гарантируют абсолютно безопасною и длительную работу устройства. В зависимости от конструкции, агрегат может быть оснащен регулятором подачи сжатого воздуха.

Общая оценка статьи: Опубликовано: 2019.12.27

Принцип действия пневмо-заклепочников

При выполнении клепочных работ, в зависимости от типа клепальника, стержень вытяжной заклепки закрепляется в инструменте либо стержень заклепочника ввинчивается в резьбовую заклепку. После нажатия курка под действием сжатого воздуха происходит установка заклепки.

Виды заклепочников пневмо-типа

Современные производители предлагают пневматический клепальный инструмент разного назначения и производительности.

В зависимости от предназначения различают два основных типа пневмогидравлических заклепочников:

  • Для установки вытяжных заклепок;
  • Для установки резьбовых (гаечных) заклепок.

Кроме того, пневмо-клепальники разных видов отличаются техническими характеристиками — создаваемыми рабочим ходом и тягой, а также наличием насадок для работы с заклепками разного диаметра.

Сферы применения

Главным предназначением подобного инструмента является соединение между собой деталей из металла, кожи либо пластика. Благодаря пневмозаклёпочнику появляется возможность качественной, а главное быстрой установки заклёпок в промышленном объёме. В частности его активно используют для монтажных, строительных и ремонтных работ.

По большей части, пневмозаклёпочник применяется для скрепления профильных, листовых, пластиковых или металлических конструкций с небольшой толщиной. В работе автосервиса пневматический заклёпочник вообще является обязательным инструментом.

Использование пневмозаклёпочника может выступать определённой альтернативой процесса сварки либо склеивания отдельных деталей. Тем более что современный пневмозаклёпочник для вытяжных и резьбовых заклёпок обладает достаточно небольшими размерами и легко сопоставим с ручным инструментом. Это позволяет применять его в работах разного масштаба, начиная от ремонта бытовой техники до использования в авиационной промышленности.

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии

Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно

Вообще, заклепки делают из таких металлов:

сталь:

  • обычная — марок Ст2, Ст3, Ст10;
  • коррозионностойкая Х18Н9Т;
  • оцинкованная;

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Как подобрать идеальную заклёпку для вашего производства?

  1. Толщина скрепляемых материалов. Заклёпку нужно подбирать таким образом, чтобы диапазон зажима соответствовал толщине скрепляемых материалов. Некоторые заклёпки рассчитаны на широкий диапазон толщин скрепляемых материалов, что позволяет упростить процедуру монтажа и сократить количество хранимых на складе позиций крепежа. Такие заклёпки называют многозажимными.
  2. Размер отверстия. Отверстие изготавливается заранее и чем точнее оно соответствует диаметру заклёпки, тем надёжнее будет создаваемое соединение, хотя большинство современных заклёпок не очень чувствительны к форме отверстия. Допускается использование на отверстиях с неровностями и т.п.
  3. Прочность заклёпки. Если соединение подвергается большим нагрузкам на сдвиг или разрыв, необходимо выбрать соответствующую по прочности заклёпку.
  4. Коррозионная стойкость. Вытяжные заклёпки представленные в нашем каталоге рассчитаны на обеспечение различного уровня коррозионной стойкости. Если требования по этому параметру высоки, рекомендуем выбирать надёжные заклёпки из нержавеющей стали. Дополнительная стойкость к коррозии обеспечивается при помощи специальных покрытий с использованием цветных металлов.
  5. Равномерное распределение нагрузки. Этот параметр необходимо учитывать, если скрепляются тонколистовые или хрупкие материалы. Заклёпки с широким бортиком позволяют обеспечить максимально равномерное распределение нагрузки на материал и исключают повреждения как с лицевой, так и с обратной стороны.

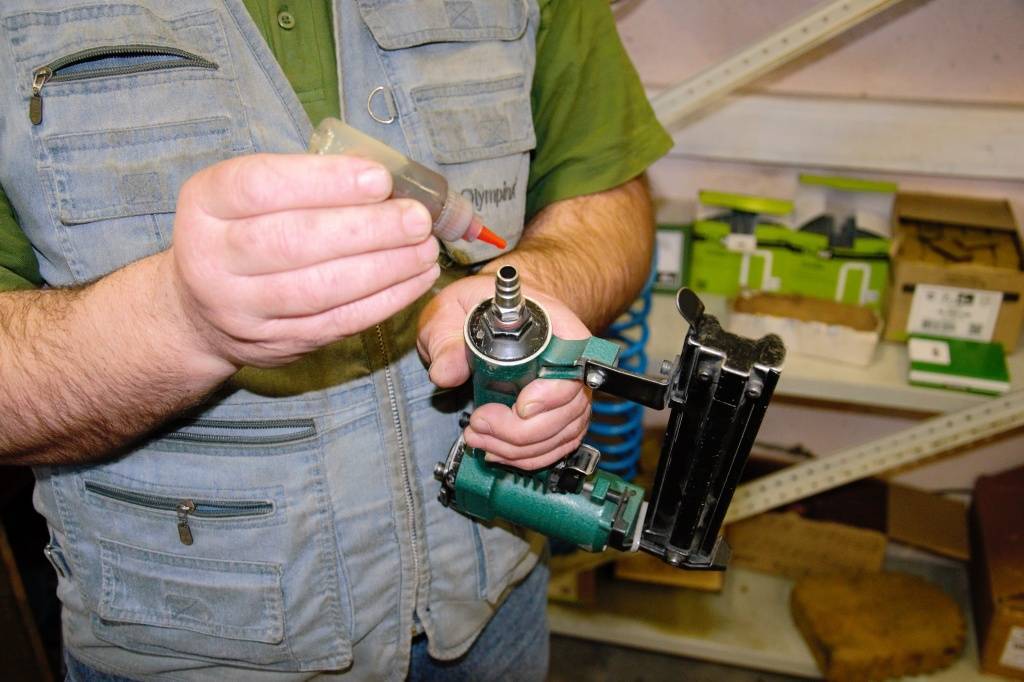

Для чего нужно масло для пневмоинструмента

Масло играет важную роль в долговечности работы инструмента. Пневмоинструмент работает на энергии сжатого воздуха, поэтому в конструкции используются различные уплотнительные элемента. Эти элементы сделаны из специальной резины, предназначенной для работы в системах трения. Там где есть трение, необходима дополнительная смазка. Масло смазывает уплотнительные резинки и пневматическая система инструмента работает в нормальном режиме.

Перед тем как перейти к маслу, обращаем внимание, что для эффективной смазки инструмента, сжатый воздух должен быть очищен от влаги и грязи. Влага, смешиваясь с маслом, превращает его в эмульсию, которая не только хуже смазывает инструмент, но и обладает разрушительным действием, в случае накопления во внутренних частях инструмента

Грязь же является абразивом и сильно сокращает срок службы резиновых уплотнителей. Для очистки и смазки, мы рекомендуем пользоваться специальными блоками подготовки воздуха, о которых вы можете почитать в этой статье.
