Планшайба для токарного патрона

Для чего нужна планшайба на токарном станке

Если наблюдается смещение по оси шпинделя, а также иные препятствия нормальному креплению через кулачки патрона, то установка переходника обязательна. Фиксация на диск происходит через прижатие к оснастке. Если невозможно без ущерба поступить так, то есть вариации разнообразных креплений, которые имеют строгую специализацию. Многочисленные предложения на рынке позволяют подобрать крепежные элементы почти для любой модели. Впрочем, никто не мешает под конкретную задачу изготовить выверенный крепеж.

После установки диска в обязательном порядке необходимо удостовериться, что сохранилось правильное расположение по оси. Ведь в отличие от вставки непосредственно в патрон, обозначенная методика отнюдь не гарантирует автоматического центрирования. Поэтому придется произвести небольшую сверку.

Примечательно, что переходная планшайба может выручить и в ситуации, когда взаимодействовать придется не с необычной формой детали, а с нетривиальным режущим инструментом. То есть, крепится уже лезвийное устройство. Но это достаточно редкая ситуация.

Дополнительные приспособления

При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками. Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие. Патроны, предназначенные для решения специфических задач по дереву:

  1. кулачковый с независимой регулировкой – для эксцентрикового точения;
  2. цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
  3. цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности; тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
  4. вакуумный – для чистовой доводки. Работает за счет разницы давления воздуха, создаваемого насосом;
  5. сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.

Общее описание и конструкция

Типовая конструкция планшайбы одинакова для станков по металлу и по дереву. В общем случае она представляет собой диск, на котором выполнены узлы крепления заготовок. Материалом для изготовления служат чугун либо сталь. Реже используются другие материалы.

Крепление оснастки к шпинделю производится посредством резьбовых отверстий или конусных ступиц. Их параметры подбираются под конкретные габариты выходного конца вала. Если приспособление оснащено цилиндрической ступицей, оно зажимается непосредственно в патроне станка.

Закрепление заготовки выполняется с использованием прижимов, костылей, прихватов или иных зажимных устройств. Часто для этой цели используется установка токарного патрона. На планшайбу он может быть смонтирован по оси вращения, либо со смещением.

При использовании планшайб, повышенное внимание уделяется технике безопасности производства работ. Большие габариты, нестандартные крепления, нецилиндрическая форма обрабатываемых поверхностей представляют повышенную опасность для токаря и окружающих

Перед началом работ следует закрепить все конструктивные элементы оснастки и произвести балансировку, во избежание разрушения конструкции и разлета отдельных узлов.

Можно ли сделать самостоятельно?

Имея базовое оборудование, а также некоторые навыки токаря и инженера, домашнее изготовление является возможным. Но остается вопрос о необходимости таких действий. Ведь дома сделать можно только самые простые вариации, а их несложно найти в продаже, да и стоят они дешево. А вот экономическая целесообразность самодельной оснастки остается недоказанной.

Иногда нужны сложные конструкции, которые нельзя найти в магазинах. Но обычно их схема очень сложная, а на изготовление уйдет много времени.

Однако если вы решили самостоятельно изготовить ее, мы дадим несколько рекомендаций и покажем, как это сделать.

Виды и назначение шайб

Это не универсальное приспособление. Отсюда и большое количество разновидностей, каждая из которых применяется для крепления разных по форме паковок. В некоторых случаях используется сразу несколько видов.

Диск с Т-образными пазами

Из названия становится понятным, что на устройстве вырезаны пазы в виде буквы «Т». Точно такие же присутствует на столах фрезерных станков. На разных устройствах пазы располагаются с разной частотой, отсюда и разнообразие их количества.

Именно в эти пазы вставляются гайки крепления, чтобы они не мешали соприкосновению заготовки и планшайбы. Место болтового крепления могут быть использованы специальные упоры. Они также располагаются в пазах.

Со сквозными пазами

Здесь также присутствуют пазы. Но они сквозные. Поэтому крепление детали производится резьбовыми прихватами. Нередко обрабатываемую деталь просто прикручивают винтами или болтами с обратной стороны диска.

Используются два вида конфигурации пазов:

  • радиальный;
  • по окружности.

В такую планшайбу можно устанавливать и другие токарные приспособления.

С отверстиями

В конструкции этой разновидности сделаны сквозные отверстия в соответствия с размерами заготовки. Посередине диска также есть отверстие большого размера. Оно имеет резьбу, с помощью которого шайба крепится на вал.

Что касается крепления обрабатываемой детали, то соединение ее с приспособлением производится винтами или резьбовыми прихватами. Если для обработки предоставляется дерево, то в качестве крепежей используются обычные саморезы.

Поводковые

Эта разновидность планшайбы для токарного станка служит для передачи вращения на обрабатываемые детали, которые имеют внутреннюю полость. Именно в нее и вставляется ступица, которая является частью шайбы.

Для крепления приспособления и заготовки используется дополнительный элемент – хомут. Он соединяет между собой две позиции, передавая вращение.

Существует еще одна разновидность, в которой вместо ступицы на плоскости диска делаются прорези по окружности. В них и вставляют обрабатываемую паковку.

С наличием угольника

Этот вариант устройства используется в том случае, если необходимо провести обработку деталей с малой жесткостью. Для этого заготовку устанавливают на специальную основу, которая собой представляет угольник. Последний одной стороной крепится к планшайбе, другой к паковке. То есть он выполняет функции промежуточного приспособления.

Внимание! Крепить угольник к шайбе надо в нескольких точках. Чем больше площадь соприкосновения, тем надежнее соединение

Универсальные и специальные

Универсальные – это изделия, которые в своей конструкции имеют несколько разных дополнительных приспособлений. К примеру, кулачки, угольники, центра и прочие. То есть с их помощью можно обрабатывать разные по размерам и форме заготовки, не снимая устройство с токарного станка.

Но универсальность у этих моделей неполная, потому что невозможно учесть все конструктивные особенности обрабатываемого изделия. И такие устройства не могут обеспечить надежность крепления. В таких случаях изготавливают специальные планшайбы. Для этого создают чертеж для каждой разновидности отдельно, где учитывают форму, размеры и другие особенности заготовки. При этом сама шайба может отличаться от остальных высокой сложностью конфигурации и конструкции.

Иногда в массовом производстве используют специальные модели. Но они устанавливаются единожды, и их не снимают, пока не устареют или не произойдет полный износ инструмента.

Необходимо отметить, что изготовить планшайбу для токарного станка своими руками – не проблема. Особенно, если это несложная конструкция. Для этого подойдет стальной диск, вырезанный из листа. В нем надо будет только просверлить отверстия в требуемом месте и в необходимом количестве.

План шайбы идут в комплекте к токарным станкам. Но в продаже всегда можно приобрести дополнительный комплект, где есть основные разновидности. Или можно купить каждую модель по отдельности.

Фланцы промежуточные к самоцентрирующим патронам ГОСТ 3889-80

Настоящий стандарт распространяется на промежуточные фланцы, предназначенные для установки на концы шпинделей металлорежущих станков самоцентрирующих патронов общего назначения.

Промежуточные фланцы (их называют еще План-шайбы) необходим для центрирования и крепления патронов с центрирующим пояском (ГОСТ 2675 тип 1) на любой из 4-х типов концов шпинделей токарных станков.

ГОСТ 3889-80 (DIN 6350) Фланцы должны изготавливаться исполнений:

  1. Исполнение 1 — устанавливаемое на резьбовые концы шпинделей по ГОСТ 16868;
  2. Исполнение 2 — устанавливаемое на фланцевые концы шпинделей по ГОСТ 12593 под поворотную шайбу;
  3. Исполнение 3 — устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 1;
  4. Исполнение 4 — устанавливаемое на фланцевые концы шпинделей по ГОСТ 12595 исполнения 3.

ГОСТ 3889 Исполнение 1. Фланцы промежуточные на резьбовые концы шпинделей

ГОСТ 3889 Фланцы промежуточные на резьбовые концы шпинделей

ГОСТ 3889 Фланцы промежуточные на резьбовые концы шпинделей

Для того, чтобы на переднем конце шпинделя закрепить токарный патрон, необходимо изготовить или приобрести промежуточный (переходной) фланец, который еще называют планшайбой.

Со стороны шпинделя промежуточный фланец должен навинчиваться на резьбу шпинделя d и очень точно надвигаться на центрирующий поясок — цилиндр диаметром Ø d1 и длиной l мм.

Со стороны токарного патрона промежуточный фланец должен иметь центрирующий поясок — ступеньку D4 для точной установки и центрирования токарного патрона на промежуточном фланце, а также иметь сквозные отверстия для крепления патрона. Очевидно, что для каждого типоразмера токарного патрона должен быть свой промежуточной фланец.

Допускается устанавливать на промежуточном фланце исполнения 1 запорное устройство против самоотвинчивания.

Процесс установки токарного патрона состоит из следующих этапов:

  • Промежуточный фланец навинчивается на резьбу шпинделя до упора. Отверстие во фланце должно плотно садиться на поясок шпинделя
  • Закручиваются винты запорного устройства против самоотвинчивания
  • Проверяется биение центрирующего пояска на фланце (D1) и опорной торцевой поверхности со стороны патрона
  • На центрирующий поясок (D1) устанавливается патрон и крепится болтами
  • Проверяется радиальное и торцевое биение патрона

Пример: фланец промежуточный к токарному станку ТВ-4

Фланец промежуточный к токарному станку ТВ-4

Пример условного обозначения фланца исполнения 1, диаметром 100 мм:

Фланец 7081-0592 ГОСТ 3889-80

Пример условного обозначения фланца исполнения 1, диаметром 125 мм:

Фланец 7081-0593 ГОСТ 3889-80

Фланец промежуточный к токарному станку с резьбовым концом шпинделя

Фланец промежуточный к токарному станку с резьбовым концом шпинделя

ГОСТ 3889-80 Фланцы промежуточные под поворотную шайбу

ГОСТ 3889-80 Фланцы промежуточные под поворотную шайбу

Патроны для токарного станка по дереву, изготовление своими руками

Точение – специфическая отрасль деревообработки, её отличие заключается в работе с вращающейся заготовкой, приводимой в движение двигателем токарного станка. Подачу режущего инструмента (резец, фреза) мастер производит своими руками или посредством механического привода. Для надёжной фиксации обрабатываемой детали и передачи на нее крутящего момента используются различные устройства и токарные патроны, многообразие которых обусловлено большим количеством приёмов и техник токарных работ. Некоторые из них можно изготовить своими руками без специального оборудования.

Четырехкулачковый токарный патрон для станков по дереву

Упорные центры

Токарные центры подразделяются на поводковые (зубчатые), и упорные. Первые устанавливаются в передней бабке станка и непосредственно передают усилие, для лучшего сцепления с деревом имеют несколько зубцов. Вторые ставятся в заднюю бабку и поддерживают деталь, по конструкции могут быть вращающимися и неподвижными. Как правило, центры имеют конический хвостовик Морзе.

Планшайбы

Планшайба – круглая металлическая пластина с отверстиями для крепления саморезами, монтируется на вал станка посредством резьбы или болтов. Различаются диаметром, наличием либо отсутствием зубцов и дополнительных крепёжных элементов. Используется для точения тарелок, чаш и других подобных изделий. Часто изготавливается своими руками. Работа с планшайбой продумывается так, чтобы часть древесины, в которую вкручиваются шурупы, впоследствии была удалена.

Планшайба для 4-кулачкового патрона

Кулачковые токарные патроны

Наиболее удобные и функциональные. Работают как на сжатие, так и на разжимание, поэтому могут захватывать заготовку как снаружи, так и изнутри. Различаются количеством кулачков и механизмом их привода. В отличие от металлообработки, для точения дерева двух и трёхкулачковый патрон практически не применяется. Также не пользуются популярностью варианты со спиральным приводом и несъемными кулачками. Наиболее распространённый тип токарных патронов для работы по дереву – самоцентрирующиеся четырёхкулачковые, с реечно-винтовым механизмом передачи и сменными кулачками. На российский рынок они поставляются брендами Axminster, Jet, Barracuda и другими, менее известными компаниями.

Кулачковый токарный патрон 4-кулачковый токарный патрон Ø150 мм 4-кулачковый токарный патрон Ø100 мм

Разновидности кулачков

По форме и назначению сменные кулачки для токарных патронов по дереву делятся на несколько типов, имеющих специальную маркировку:

  • A, G, M – на сжатие, отличаются размером и глубиной захвата;
  • D и F – действуют на разжимание;
  • C и H – универсальные. Разная форма губок;
  • для работы с мягким, чувствительным к сжатию деревом, используются кулачки с резиновыми креплениями.

Дополнительные приспособления

При точении тонкостенных изделий или работе с хрупкой древесиной используют металлические крепёжные кольца. Имея навык обращения с металлом их можно изготовить и своими руками. Также в паре с кулачками типа C могут использоваться винтовые вставки, вкручивающиеся в предварительно просверленное в детали отверстие. Патроны, предназначенные для решения специфических задач по дереву:

  1. кулачковый с независимой регулировкой – для эксцентрикового точения;
  2. цанговый — зажимает заготовки круглого сечения при стягивании лепестков конической цанги стяжной гайкой. Имеет малый диапазон захвата;
  3. цилиндрический – трубка с тремя и более резьбовыми фиксаторами по окружности; тисочный – для захвата прямоугольных заготовок. Параллельные губки сжимаются винтом;
  4. вакуумный – для чистовой доводки. Работает за счет разницы давления воздуха, создаваемого насосом;
  5. сверлильный – для фиксации сверл. Крепится в пиноль задней бабки.

Комплект поводковых патронов МК2

Для изготовления кулачковых патронов требуется высокоточное промышленно оборудование и в условиях домашней мастерской сделать их вряд ли возможно. Однако существуют более простые конструкции, соорудить которые своими руками не составит труда.

Что это за узел, для чего он нужен?

Токарный патрон — это устройство, предназначенное для установки заготовки на токарных, специальных, универсальных станках. Сам патрон жестко соединяется со шпинделем и передает детали крутящий момент.

Для изготовления поверхностей правильной круглой формы, деталь должна быть выставлена точно в оси вращения шпинделя и не иметь биения. Удобнее всего крепить круглые заготовки, шестигранники, в самоцентрирующийся патрон. Наилучшим вариантом такого патрона является трехкулачковый. Сжимаемая с трех сторон, заготовка сама принимает нужное положение.

В массовом и мелкосерийном производстве при изготовлении мелких и средних деталей типа вал, используют патрон с диаметром корпуса 160 мм. Установленная внутри спираль Архимеда преобразует слабое мускульное усилие при закручивании ключом шестерни, в большую силу, прижимающую кулачки к детали. В результате вручную заготовка прочно крепится в патроне и выдерживает нагрузки при обработке.

Важно!

Трехкулачковый патрон позволяет быстро устанавливать и снимать детали, повышая производительность рабочего и оборудования.

Можно ли сделать деталь самостоятельно?

Конечно, делать полноценную планшайбу самостоятельно, будет крайне сложно, и даже в некоторых случаях, слишком затратно, но есть варианты, которые можно сделать самостоятельно без особых затрат. Они не подойдут для всех деталей, но могут закрепить базовые детали.

Заготовка планшайбы

Нанесите на брус нужные вам параметры. Циркулем нанесите диаметр чуть больше центрального отверстия. Это нужно для того, чтобы при склейке не «съесть» несколько лишних миллиметров и не сделать деталь меньше, чем нужно.

Горячим клеем обмажьте детали, которые собираетесь склеить, отступив от края сантиметр. Продержите детали как следует, чтобы они окончательно склеились.

Для изготовления понадобится:

  1. Инструменты: Токарный станок, резцы, слесарный набор, Бируши/наушники для стрельбы, щиток, инвертор и все дополнения к нему, электроды (2,5 мм), термоклей, станок.
  2. Детали: Гайки, шайбы, сухие берёзовые дрова. Разрежьте удлинённую гайку напополам на работающем станке.

Далее, возьмите кузовную шайбу. Убедитесь, что гайка в неё не провалится. По центру шайбы поставьте гайку рёбрами. Половину гайки приварите к шайбе, приварив, сначала одну сторону, а затем вторую.

Когда деталь остынет, оббейте стеклянную корку и поставьте на шпиндель. Просверлите на планшайбе несколько отверстий, они помогут в будущем закреплять габаритные предметы.

Далее, покрасьте деталь, пока на ней не появилась ржавчина. Например, вы можете покрыть деталь снизу охрой. На диск приклейте газету, а сверху шкурку для шлифования. На этом ваша деталь готова.

Обычно, планшайбы продаются в наборах и имеют сравнительно невысокую цену, но для тех, кому покупка целого набора может ударить по кошельку, есть отдельные комплекты, в которых находится 2–3 детали, включая саму планшайбу:

  • Планшайба 160 мм (токарный станок) — 2 500 р.
  • Планшайба на токарно-винторезный станок — 10 000 р.
  • Патрон+планшайба — 14 000 р.
  • Планшайба 126 мм (от производителя Record Power) — 3 400 р.
  • Фланец патрона для монтажа — 2 300 р.
  • Набор прихватов -1 700 р.
  • Планшайба для четырёхкулачкового патрона -2 700 р.

Разобрав такое количество планшайб, можно сделать вывод о том, насколько полезно их применение при работе со станком. Конечно, планшайба, а уж тем более профессиональная планшайба, удовольствие не из дешёвых, но результат и качество оправдывают затраченных средств.

Конечно, если вы любитель экспериментов, сделать планшайбу самостоятельно — не составит труда!

Похожие материалы:

Специальный кулачок: современная замена любому цанговому патрону

Сегодня любой может без труда приобрести специальный кулачок для любого типа дрели. Сделать это можно, как в строительных бутиках, предоставляющих оборудование к продаже, так и в Интернете (на таких аукционах, как Ebay или Amazon).

Цена подобного приспособления не превышает шестидесяти рублей. Приобретение кулачка навсегда избавит Вас от поиска подходящих цанг для использования различных свёрел.

Конечно, лучше приобретать кулачок из высокоуглеродистой прочной стали. Для его затяжки рекомендуется использовать специальный ключик, который обязательно идёт в комплекте.

Узнайте о том, как следует подключать фотореле к осветительным приборам в квартире.

Рекомендации в отношении выбора строительного фонаря, без которого электрик не сможет вести эффективную работу на объекте — https://euroelectrica.ru/kak-vyibrat-stroitelnyiy-fonar/

Читать также: Рисунки для травления на металле эскизы

Технический консультант Антон Панкратов продемонстрирует описанную выше методику изготовления самодельного цангового патрона на видео:

Цанговый патрон — это разновидность токарных патронов. Они удерживают деталь во время ее обработки на огромной скорости. Существует несколько видов для разных форм детали, видов обработки и назначения. Цанговый патрон в отличие от быстрозажимных (БЗП) не требует дополнительных приспособлений: шпилек, винтов или стопоров. Поэтому второе его название — самозажимной. Это простое и надежное устройство получило широкое распространений в оснащении токарных станков. Самый расхожий тип цанги — ER.

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

  • Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
  • Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

  1. Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
  2. Установить внутрь насадку хвостовой частью
  3. Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно! Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

https://youtube.com/watch?v=6lGzolgnx4w%3F

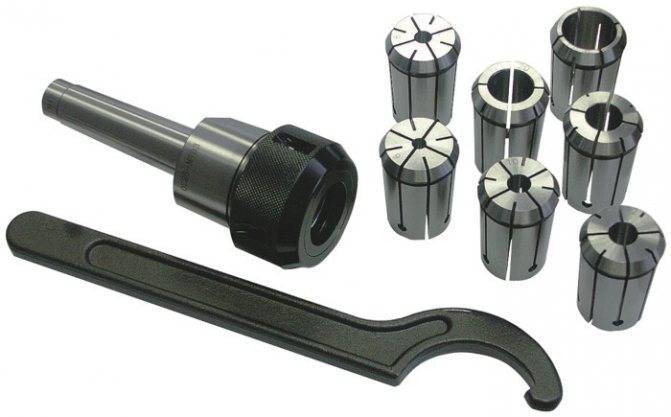

Цанговые патроны

Цанговый патрон – специальное приспособление, используемое для зажима инструмента при выполнении токарных, фрезерных, сверлильных и прочих операций связанных с обработкой металлических заготовок на основании технического задания (последовательности выполняемых операций, технологии обработки, прилагаемого эскиза изделия).

Виды и принципы действия зажимных патронов

Цанговые патроны используют в основном при обработке холоднокатаного прутка или других металлических изделий имеющих уже обработанную поверхность.

Конструктивно патроны можно классифицировать по функциональности:

  • с неподвижным механизмом;
  • с выдвижным механизмом;
  • с втягиваемым механизмом.

Каждая конструкция имеет свои особенности. Подающий тип выполнен в виде стальной втулки с 3-мя разрезами образующими лепестки, которые обладают пружинящим эффектом.

Цанги типа F – зажимные главного шпинделя используются для закрепления обрабатываемого изделия.

Цанги типа LN – противошпинделя производятся удлиненными, размер Е зависит от типоразмера.

Типа R – являются цангами тянущего типа.

Типа Т – зажимные.

Чертеж № 5 цанги BF

Цанга, подающая типа BF — предназначена для подачи прутка.

При установке на станке подающая цанга по резьбе крепится на трубу с помощью, которой подается в рабочую зону. Необходимо учитывать конструктивную особенность – размер и форму цанги, которая в обязательном порядке должна соответствовать профилю обрабатываемого прутка.

В ходе подготовки к обработке пруток продвигается через лепестки, которые за счет конструктивных особенностей плотно удерживают заготовку. В ходе обработки при подаче заготовки за счет вращения увеличивается сила сцепления между лепестками и изделием. Принцип действия зажимных элементов основан на усилении сцепления лепестков с обрабатываемой заготовкой при вращении рабочего механизма. Втулки, имеющие 3 лепестка, используются для обработки изделий до 3 мм, четыре – до 80 мм, шесть – свыше 80 мм. Обычно цанги имеют угол в вершине конуса равным 30º.

Цанги на вал 2 мм (0,1-3 мм) для микродерели

При обработке тонкого прутка используются цанги оснащенные пружинами, увеличивающими прижимную силу кулачков. При увеличении диаметра обрабатываемой заготовки применяются конструкции, оснащенные специальными вкладышами подбираемые по габаритам изделия. Цанговый зажим также используются при обработке с помощью сверла, фрезы или метчика. Втулка фиксируется в патроне с помощью гайки, а режущий инструмент непосредственно в цанге. При фиксации гайкой производится уменьшение внутреннего объема отверстия, где устанавливается заготовка тем самым, увеличивается сила удерживающая пруток в неподвижном состоянии.

Патроны данной конструкции имеют и свои недостатки. Прежде всего, должно выполняться требование совпадения хвостовиков используемого инструмента с характеристиками используемых цанг. На предприятиях наиболее широко используются цанги типа ER, составляющими наибольшее количество в общем объеме используемого инструмента.

При выполнении сложных работ по изготовлению изделий, используются различные цанги с указанием всех размеров и технологии выполнения рабочих операций, но часто приходится комбинировать оснастку или изготавливать своими руками необходимый цанговый патрон с требуемыми характеристиками.

Видео обзор токарного цангового патрона

Как самостоятельно сделать цанговый патрон

При изготовлении своими руками различных изделий возникают ситуации, когда имеющаяся в наличии оснастка не позволяет выполнить необходимые операции. Требуется изготовить цанговый патрон, отвечающий предъявляемым запросам с выполнением изделия согласно разработанному эскизу.

Все работы необходимо начинать с подготовки эскиза с проработкой всех необходимых деталей. Эскиз патрона позволяет учесть все особенности при изготовлении своими руками необходимой оснастки и зажимного механизма.

При изготовлении цанг своими руками необходимо учитывать несколько особенностей:

  • внутренний диаметр цанги равен или меньше минимального диаметра детали;
  • в цанге увеличение внутреннего диаметра возможно за счет расширения лепестков;
  • для увеличения изготовления разводных цанг после разводки и повышения качественных характеристик необходима дополнительная шлифовка конической и направляющей части цанги;
  • необходимо учитывать, что в ходе длительной работы теряется упругость лепестков цанг вследствие чего может произойти поломка.
