Насадка на дрель для заточки свёрл. Как заменить наждачный круг?

Конструктивные особенности

Конструкция насадки для заточки сверл включает пластиковый корпус, внутри которого происходит вращение наждачного круга с особой формой рабочей поверхности, которая на рабочей части инструмента позволяет формировать нужный угол. Наждачный круг вращается благодаря дрели, с валом которой приспособление соединено с помощью специальной муфты.

https://youtube.com/watch?v=wtT4hDqe52w

У большинства современных моделей есть торцевая крышка на корпусе с отверстиями разного диаметра в ней, предназначенными для заточки сверл разных размеров. Отверстия выполняются так, что инструмент, чья рабочая часть в них вставляется для заточки, касается наждачного круга лишь в определенном положении.

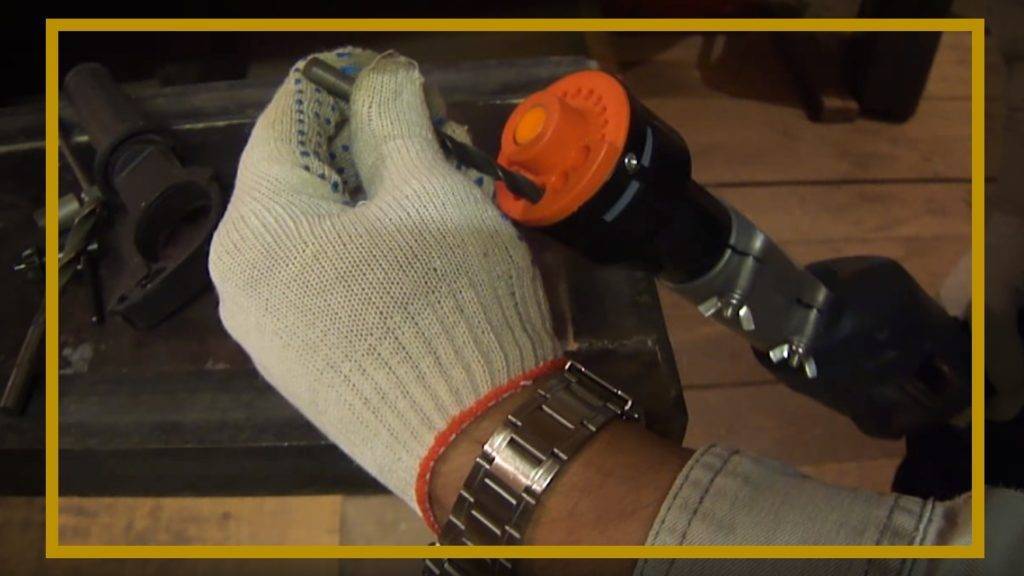

Заточка выполняется так:

  • Сверло, чью режущую часть нужно заточить, вставляется в отверстие должного диаметра в корпусе насадки.
  • Дрель включается, начинается вращение наждачного круга, затачивается одна половина режущей части сверла.
  • В отверстии насадки инструмент проворачивается на 180°, затачивается вторая режущая кромка.

Данная процедура выполняется, пока требуемые параметры режущей части не будут достигнуты.

Приспособление для затачивания, которое монтируется на электродрель, может быть более простой конструкции, в которой нет крышки с отверстиями, выполняющей роль кондуктора. Приспособления данной конструкции неудобны, так как требуется на весу удерживать обрабатываемый инструмент и все время следить за правильностью заточки. Приспособление для дрели, которое используется при заточке, может быть сделано своими руками. По конструкции самодельные насадки мало чем отличаются от аналогов, изготовленных в заводских условиях. Как правило, наличествуют такие элементы:

  • Корпус.
  • Монтажное кольцо или муфта для соединения с патроном дрели и сообщения крутящего момента рабочему органу приспособления.
  • Наждачный круг, чьей рабочей поверхности нужно придать на токарном станке конусообразную форму.
  • Крепления наждачного круга.
  • Верхняя крышка, играющая роль кондуктора, который обеспечивает удобство и правильность заточки.

Кроме насадок для заточки сверл, рынок предлагает приспособления, предназначенные для восстановления геометрических параметров режущих частей других инструментов, в частности: насадки для заточки дисковых пил, стамесок, ножей от рубанков и прочих подобных инструментов.

Советы по использованию

А Вы пользуетесь насадками для дрели?

Постоянно!Хочу попробовать

Для различных материалов и типов наконечников требуется определённая скорость шлифования. Она соответствует числу оборотов инструмента. Поэтому для эффективной работы следует выбирать дрель с широким выбором скоростей вращения двигателя.

Простое строение многих элементов оснастки позволяет изготовить их самостоятельно. Это особенно актуально для барабанных и мягких наконечников, а также тарелочных моделей с присоединяемыми шлифовальными листами.

Для удобства выполнения задач можно также создать специальный держатель, фиксирующий сверлильный агрегат параллельно столу, что позволит применять его в качестве станка для заточки и шлифовки.

Большой ассортимент всевозможных приспособлений для дрели помогает сэкономить на покупке дорогих устройств, выполняющих аналогичные функции. Это позволяет при помощи одного прибора выполнять широкий спектр задач в домашних условиях.

Специфика затачивания с различной формой режущей кромки

Есть 4 типа края, они нуждаются в 2 разных подходах:

  • одноплоскостный и двухплоскостный обрабатывается с помощью приближения плоскостей (поочередно) с абразивному кругу, двигать инструмент при этом не нужно;
  • цилиндрический и конический подвергаются процедуре немного сложнее – рабочая часть также подносится к движущемуся абразиву, но одной рукой мастер нажимает на нее, а второй – держит кромку и покачивает ее из стороны в сторону, чтобы добиться равномерной шлифовки.

Ошибки и их предупреждение при работе с наждаком для заточки сверл

Часто бывают допущены промахи:

  • Разная длина кромок. Приводит к их поломке. Избежать можно точным глазомером и измерением перед началом работы.
  • Асимметричность углов. Полученный результат – фактическая эксплуатация только одно края. Решение – пересмотрите чертежи, возможно у вас не очень функциональный держатель, его наклон приведет к асимметрии.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Как подобрать насадку

Факторы для выбора:

  • совместимость диаметра с дрелью;
  • углы заточки;
  • размеры отверстий для сверл;
  • производитель;
  • наличие в комплекте второго точильного камня с менее распространенным наклоном.

Какие еще бывают насадки

Чтобы сделать электродрель максимально функциональной, ее оснащают приспособлениями для заточки:

  • дисковых пил;
  • ножей и стамесок.

Это удобный многофункциональный вариант для домашнего использования.

Комплектация

Очень удобно использовать подставку, чтобы не держать дрель на весу, она состоит из металлического корпуса (Элемент А), крышки (Б), кольца-держателя (В) и шлифовальной головки (Г). Посмотрим, как выглядит аппарат в комплекте:

Конструктивные особенности

В домашней мастерской насадка на дрель для заточки сверл является вполне актуальной, так как большинство затупившихся изделий, попросту лежат без дела. При этом человеку приходится покупать новые и дорогостоящие сверла, которые также спустя некоторое время эксплуатации затупятся и станут неактуальными. Большинство мастеров попросту избавляются от таких расходных материалов, а некоторые прибегают к самостоятельному их затачиванию на наждаке. Для разрешения данной проблемы были изобретены специальные приспособления, предназначающиеся для заточки сверл.

Такое приспособление представляет собой несложную конструкцию, функциональная часть которой располагается внутри корпуса из пластика. В корпусе во вращение приводится абразивный круг, который имеет определенную форму, позволяющую создавать необходимый угол заточки. С торцевой стороны приспособления имеются специальные отверстия с определенными диаметрами под соответствующие сверла. Обычно насадка позволяет осуществлять затачивание расходных материалов диаметром от 3 до 10 мм. Абразивный круг или точило приводится в движение посредством дрели, для чего устройство присоединяется при помощи специальной соединительной муфты.

Отверстия для сверл имеют определенный угол, под которым происходит соприкосновение затачивающейся детали с поверхностью точильного круга в соответствующем положении. После того, как деталь будет установлена в отверстие подходящего диаметра, необходимо запустить дрель. Таким способом будет обработана одна из режущих кромок, после чего необходимо развернуть деталь на 180 градусов, и выполнить заточку второй кромки.

Плюсы и минусы использования

Оценивая рациональность подобных насадок на дрель для заточки сверл, следует отметить, что они вовсе не предназначается для постоянного и интенсивного применения. К ряду их положительных факторов можно отнести:

  1. Невысокая стоимость изделий. Это обусловлено простотой конструкции устройства.
  2. Простота применения. Пользоваться устройством очень легко, с чем может справиться даже новичок. В отличие от наждачного станка, выполнить затачивание на специальной насадке не только легко, но еще и быстро.
  3. Возможность использования приспособления для разного диаметра сверл. Немаловажный фактор, позволяющий осуществить заточку целого арсенала деталей из домашней коллекции при помощи одной насадки.

Среди минусов рассматриваемый инструмент имеет следующие недостатки:

  1. Невозможность осуществлять полноценную заточку. Хотя производитель и сообщает, что изделие предназначается для затачивания деталей, в действительности же оно обеспечивает только заточку кромок.
  2. Ненадежная фиксация изделия на патроне дрели. Большинство производителей выпускают насадки с пластиковым фиксатором, что делается для удешевления устройства.
  3. Невозможность изменения угла затачивания. Угол заточки уже изначально заложен в приспособлении.
  4. Трудности в применении. Чтобы воспользоваться насадкой, необходимо закреплять дрель в неподвижном состоянии, что позволит обеспечить удобство применения устройства. При этом одной рукой потребуется нажимать на кнопку «Пуск» на дрели, а второй придерживать затачиваемую деталь.

В целом, рассматриваемые приспособления являются достаточно эффективными, если использовать их строго по предназначению.

Использование приспособления

Несмотря на простоту конструкции приспособления для заточки сверл, справляется оно со своим прямым предназначением достаточно качественно, что подтверждает видеоролик в конце материала. Такое изделие будет помогать каждому мастеру, особенно при выполнении работ в полевых условиях.

При заточке сверл следует помнить, что данное устройство не является полноценным станком. Использовать его на постоянной основе не рекомендуется, так как это приведет к быстрому стачиванию наждака. Прибегать к применению устройства производитель рекомендует в случае отсутствия доступа к стационарному оборудованию. Применять в условиях производства такие приспособления вовсе не рационально, так как потребуется достаточно часто менять наждаки.

Из этого следует, что применять насадку для заточки сверл необходимо только в крайних случаях. Такими крайними случаями являются работы в полевых условиях, а также при выполнении работ по строительству, когда ограничен доступ к стационарному станку. В домашнем арсенале у каждого мастера обязательно должна быть такая насадка, которая позволит существенно упростить жизнь.

Назначение

Специализированные насадки для дрелей иногда вполне успешно заменяют полноценный узкопрофильный инструмент. Подобный подход позволяет заметно сэкономить домашнему мастеру, исключив покупку дорогостоящего оборудования.

Шлифовальные насадки прекрасно справляются с удалением лакокрасочного покрытия со стен и потолков, почистят металл от ржавчины и доведут до ума загрунтованные поверхности. Останется только отполировать обработанные участки фетром или войлоком. Естественно, что такое решение оправдывает себя только в быту. Промышленный сегмент требует больших мощностей, хорошей отдачи и высокой скорости. А этого бытовая насадка, увы, предоставить не может. Сфера применения подобных устройств – частные дома, дачи, квартиры и гаражи.

Когда необходима установка на шуруповёрт, потребуется специальный адаптер или шестигранный хвостовик. Здесь всё зависит от конкретной модели инструмента и его функциональных возможностей.

На строительном рынке можно встретить самые разные варианты приспособлений для обработки практически любого материала, начиная от деревянных деталей и закачивая привередливыми стеклянными поверхностями. Распространённый форм-фактор барабана или тарелки можно использовать как в вертикальном, так и горизонтальном положении благодаря специальным переходникам. Таким образом, дрель может выступать в роли точила, обеспечивая заточку и шлифовку деталей.

Сфера потребления алмазных кругов и классификация

Заточные круги алмазные по назначению пользуют для заточки пил изготовленных из твёрдых сплавов, с их помощью выполняют доработку напаек, они незаменимы при заточке токарных резцов и т. д. У них мелкая структура, позволяющая выполнить отделку обрабатываемого изделия, что невозможно сделать, используя рядовой стандартный абразивный наждак.Диски шлифовальные разных видов, типов алмаза и зернистости на механических и органических связках используют для доработки и заточки токарных резцов, фрез и других приборов из твердого сырья. Российский рынок алмазных кругов представлен изделиями разнообразной формы:

Какой диск применять в каждом конкретном случае, нужно определять индивидуально, исходя из предлагаемой заготовки, поверхности, площади и технологичности. Если для дисковой пилы нужен круг тарелка, которая благодаря острому краю может работать между зубьями, то для ножа более подходящим будет прямой профиль или чашка. Чтобы вернуть первоначальные качества токарных резцов, сверл и других приборов необходимо использовать надежные точила.

Формы алмазных дисков

Заточные круги различают и по зернистости:

  • 100/80 – мелкая фракция;
  • 125/100 – средняя;
  • 160/125 — крупная;
  • 200/160 – более крупная;

Изделия с мелкой зернистостью используют для завершающей доводки токарных резцов, ножей, лезвий и т. п. Используя изделия со средним звеном можно добиться нужной остроты режущей части приспособления. Крупная структура зерна позволяет, например, снять часть металла и выровнять режущую часть детали. Изделия с мелкой и средней зернистостью наиболее распространены, ими пользуются и в быту.

Точильный диск различают по диаметру (125–300 мм). Поэтому подбирать его нужно исходя из размера имеющегося точила

Немаловажной считается в таких изделиях толщина и ширина алмазного слоя. Широкий слой позволит удобно обработать деталь приличной площади или большого диаметра сверло, кроме того, износ алмазного покрытия будет продолжительным. Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс

Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью

Алмазные круги для заточки универсальны, именно они могут реставрировать режущие возможности вышедшего из работы продукта, а после выполнения этой процедуры вернуть в технологический процесс. Его употребляют для заточки концевых и дисковых фрез, резцов, сверл разного диаметра, такой инструмент после обработки отличается достойными режущими способностями и точностью.

https://youtube.com/watch?v=q-YOP-F7jt8

Отличительной чертой такого заточного круга считается наличие на рабочей части мелкой фракции алмазного зерна, доказано практикой, что он способен выполнить точную отделку режущей части резца, пластины, ножа и других инструментов. В зависимости от цели применения делается выбор алмазного круга для заточки. Для финишной доработки практикуют использование точила прямого профиля.

Отличительные черты конструкции и принцип действия

Структура насадок на электродрели, специализирующихся на затачивании сверл, имеет в своем составе оболочку из пластика, внутри которого находится вращающийся заточной круг. Это поверхность специализированной формы, которая создает на рабочих элементах режущих инструментов необходимые углы заточки.

Большая часть новейших образцов насадок на электродрели для заточки инструментария оборудуется торцевой крышкой на кожух, на которой находятся отверстия. Диаметр каждого из них пропорционален конкретному размеру сверла.

Заточка сверла, осуществляемая с использованием подобной насадки, происходит следующим способом:

  • Сверло, режущую область которого надлежит заправить, вводится в отверстие в кожухе насадки, которое имеет подходящий диаметр.
  • Электродрель запускается в работу, в результате этого начинает крутиться заточной камень. Производится заточка одной стороны рабочей поверхности сверла.
  • Сверло прокручивается в отверстии насадки на 180 градусов, и производится заточка другого режущего края.

Имеются и более простые варианты – без наличия торцевой крышки. Они примитивнее обычного устройства, но использовать их чрезвычайно некомфортно. Необходимо внимательно следить за корректностью местоположения затачивающей поверхности и режущего края сверла.

Такое точило для сверл на электродрель может иметь и намного более непритязательную конструкцию, где не предусматривается ни наличие крышки, ни технологических отверстий, которые являются кондуктором. Практиковать подобные насадки весьма непросто, они некомфортны по той причине, что требуется удерживать затачиваемое сверло в правильной позиции. Дополнительно нужно выдерживать надлежащие углы на режущей части.

Стойка – приспособление, чтобы точить сверла по металлу: конструктивные особенности

В зависимости от масштабов задач они могут быть разного размера. Установка крепится на токарном или точильном станке с помощью болтов. Их конструкция состоит из:

  • основания;
  • крепежного элемента для зажима инструмента;
  • упорный механизм;
  • винт, регулирующий подачу;
  • зажимы.

На покупном образце находится шкала, она регулирует угол с высокой точностью. Если вы применяется самостоятельное устройство, то удобнее будет использовать шаблоны разного диаметра, их можно выполнить из дерева.

Простая приспособа из гайки для заточки сверла в домашних условиях

Для изготовления нужно минимум подручных материалов. Посмотрим на изображение:

Инструкция по созданию:

  • Возьмите две гайки разного размера, с меньшей выпилите по 9 мм разрезы с трех граней с каждой стороны.
  • Угол заточки должен соответствовать полученным краям – 120 градусов.
  • Приварите сварочным аппаратам второе изделие к первому так, чтобы получились отверстия в виде треугольника.
  • Подберите и вкрутите болт, совпадающий по размером с маленькой гайкой. Он будет зажимать обрабатываемый инструмент.

В такой держатель просовывается заготовка. Она надежно фиксируется прижимом. Теперь можно подносить деталь к абразивному кругу и не переживать, что срежете лишнее или с неправильным углом.

Заточное приспособление на дрель для сверл своими руками

Мы рассказали, что можно купить насадку на электродрель. Обычно они выполнены из пластика и имеют стандартные разъемы. Сделать аналог можно дома, рекомендации:

  • выполняйте детали из металла, а не пластиковые;
  • соедините наждачный круг с патроном с помощью кольца;
  • наждачный конус можно изготовить на токарном станке;
  • внешний корпус (крышка с отверстиями разных диаметров под нужные размеры инструмента) лучше всего сделать из дерева, но можно из стали.

Чтобы вам проще было делать самоделку, посмотрим, из чего состоит покупная модель. Это на видео объясняет и показывает комментатор после произведенного разбора:

Устройство для болгарки

Этот электроинструмент тоже применяют для затачивания, это легко объяснить – установка абразивного диска является естественной задачей углошлифовальной машины, а крепеж под нужным углом к вращающемуся абразиву сделать легко. Посмотрим, как это выглядит:

К кожуху необходимо прикрепить металлический уголок, он будет выполнять функцию направляющего. Регулировка происходит вручную. Есть и минусы, к ним относится то, что сам диск подвергается неравномерной нагрузке и при длительном использовании может раскрошиться.

Оправка для заточки сверл из дверных петель

Еще один интересный домашний вариант.

Многие считают, что она избыточно сложная. Но мы рассмотрим изготовление:

  • нижняя часть фиксируется на подручнике;
  • верхняя перемещает заготовку;
  • нижний палец нужно вытащить, оставить только верхний;
  • следует разрезать на две части одну из петель – одна из них регулирует наклон;
  • нужно приварить металлический уголок, нарезать резьбу под болт в просверленных отверстиях;
  • далее нужно заварить барашек, чтобы вращать упорный механизм.

Более подробная поэтапная инструкция в видео:

Спиральный тип

Для этого необходима втулка, диаметр которой в точности повторяет размер сверла. Это могут быть трубки из меди, алюминия. Направляющие следует выточить из дерева. В бруске сверлятся отверстия под заданным углом – в них нужно будет вставлять инструмент. Отдельно нужно создать подручник, который отвечает за упор и правильное положение заготовки.

Недостатки и эффективность использования

Про то, насколько эффективно применение насадки для заточки, мнения владельцев разделились. Как и любое другое не слишком дорогое устройство, конструкция не лишена некоторых недостатков:

  • насадка предназначена скорее для правки режущих кромок «подсевших» свёрл;
  • абсолютно «мёртвые» кромки лучше не точить, иначе круга надолго не хватит;
  • не самая надёжная фиксация на дрели;
  • практически невозможно изменить угол заточки;
  • патрон при вращении иногда задевает за внутреннюю поверхность переходной муфты (требуется соответствие диаметров, чтобы этого не происходило, однако не всегда есть возможность примерить);
  • неудобно держать дрель, включать её, при этом направляя второй рукой сверло (для большего комфорта по возможности необходимо использовать кронштейн, позволяющий зафиксировать дрель).

Однако, несмотря на недостатки, устройство нашло своего потребителя. За счёт компактности, небольшого веса и относительно малой цены насадка неплохо продаётся. Применяют его в «полевых» условиях, в домашних хозяйствах, небольших мастерских. По отзывам владельцев, достаточно быстро формируется навык оперативной заточки.

Эффективность этого приспособления оценивается по-разному. Одни люди считают, что конструкция слишком слаба для регулярного использования, другие — что для определённых условий вещь просто незаменимая. Исходя из тех отзывов, которые можно найти, можно вывести следующее — если не предъявлять к этому устройству слишком больших требований, то насадка показывает себя с хорошей стороны.
