220 (50 Гц) Номинальная потребляемая мощность, Вт. 1600 Тип двигателя коллекторный Частота вращения ножевого барабана, об/мин

Мастер-2У

Далее, проанализируем станок «Мастер-2У», производимый в России. Стоимость представленного образца 299 000 рублей. Многоцелевой электроприводный станок, необходим для создания широкого спектра элементов: из профильной трубы, полосы. «Мастер-2У» комбинирует функциональность нескольких станков: для традиционной ковки и нанесения орнамента. При своей многофункциональности станок «Мастер-2У» является одним из самых компактных, надежных и универсальных кузнечных станков с электрическим приводом. Он выполняет восемь видов задач: гибка сгибателем трубы, изготовление спиралей, гибка углов, скручивание, создание продольного завитка, шишки — корзинки.

Станок для ковки Мастер-2У

«Мастер-2У» в своей модификации включает: узел для наката узора на металлопрокат, что позволяет создать необычные и дорогостоящие кованые изделия. Может работать с горячей и холодной профильной трубой, это позволяет проносить больший доход, потому что, профильная труба легче сплошного квадрата в несколько раз. Две рабочие зоны, делают его многофункциональным и удобным в использовании. Для облегчения подключения, станок поставляется с питанием 380 или 220 В. Простота эксплуатации, надежность конструкции позволяет эксплуатировать станок в неподготовленном цехе. Увеличенная производительность станка дает возможность обрабатывать две заготовки одновременно для скорейшего выполнения ваших заказов. Установка станка производится как в закрытом помещении, так и на улице, при благоприятных условиях +5, +40 °C., без осадков.

Завиток прутка может выполняться на всех лекалах станка «Мастер — 2У» с раскованными и нераскованными концами образца. Станок «Мастер-2У» позволяет получать мегавалюты длинной от 600 мм и шириной завитка от 200 до 350 мм. Чаще всего такой элемент используется при создании скамеек, входных групп, ворот, козырьков. «Мастер — 2У» укомплектован откидывающимся роликом для создания валют, бубликов, таким образом, при производстве отсутствует возможность выведения из строя из-за невнимательности оператора станка. На кузнечном станке «Мастер — 2У» можно изготавливать кольца с внутренним Ø 75 и 118 мм, из всех типов металлопроката: полосы, квадрата, круга, и профильной трубы. «Мастер — 2У» оснащен зажимом, для профильной трубы позволяющим изготавливать продольные скрутки и шишки — корзинки. Станок для ковки комплектуется роликами для получения дуг и арок. Создание хомутной полосы, которое применяется как декоративный элемент для закрытия сваренных между собой элементов. В комплекте со станком «Мастер — 2У» предусмотрена печь, для нагрева металлических заготовок и последующего выпуска граненых и купольных пик, «гусиных» лапок. В том числе «Мастер — 2У» оснащен набором опор и валов для создания фактур.

Скачать паспорт (инструкцию по эксплуатации) станка Мастер-2У

Дополнительно к основному комплекту, вы можете приобрести: валов для нанесения орнамента на полосу (узор «Лабиринт»), комплект валов для художественного проката профильной трубы. Набор валков для дуг, арок, используемых для пустотелой трубы; дополнительных валок для двухсторонней гусеничной лапки. Валки для проката круга, квадрата, а также рожки для усиления профильной трубы (П — образное); рамки для прокатки полосы на ребро (устройство поворачивания позволяет гнуть лапки валка). Для удобства работы, возможно, приобрести подставку и ножную педаль, позволяющую приводить в движение устройство без помощи рук.

Станок «Мастер — 2У» располагает рядом преимуществ: более привлекательной ценой по отношению к UNV3 и «Ажур-Универсал» и хорошей базовой оснасткой (горн, устройство раскатки «лапок», наката профильной трубы) в сравнении с UNV3. Кузнечный станок «Мастер — 2У» потребляет меньше электроэнергии, чем его собрат «Ажур — Универсал».

Но есть и минусы: отсутствие ЧПУ (все операции выполняются «на глазок»). Медленная скорость смена оснастки ведет к уменьшению производительности труда. Наличие квалифицированного персонала еще один недостаток данного станка. «Мастер — 2У» имеет меньше возможностей в полной комплектации, чем у «Ажур — Универсал», согласитесь еще один минус данного станка.

Какие бывают агрегаты

Вся выпускаемая продукция отличается источником питания, в связи с чем ее делят на два вида:

  • ручные;
  • с электрическим приводом.

В зависимости от поставленных задач выделяют такие типы продукции:

ВидыОписание
УлиткаПриспособление для скручивания прутьев в спирали. Параметры выставляются самостоятельно. Получаются изделия разной формы и диаметра. Максимально допустимый диаметр у ручных агрегатов – 12 мм.
ГнутикОснастка предназначена для загибания прутьев под конкретным углом, по дуге или в кольцо. Максимально допустимый показатель у ручных станков – 12 мм. Подходит для обработки шестигранников, полос, кругов и квадратов.
ВолнаПриспособление для создания колец и синусоидов из круглых трубочек и полосок. Устройство для изготовления периодических узоров.
ТвистерКонструкция для скручивания квадратов или полос вокруг своей оси.
ФонарикСтанок гибочного вида. Позволяет изготовить фонарик или корзинку. Подходит для новичков.

Для гибки металла

Как правило, марки Ажур М-1. На нем осуществляют производства таких элементов, как:

  • корзиночные сети;
  • кольцевые смесители;
  • загибы в обратном направлении;
  • улиточные и торсионные уплотнители.

Минимальная мощность агрегата – не менее 3000 Вт. Способен функционировать от сети 220-380 В, при этом размер обрабатываемых заготовок – 8-16 мм. Ширина торсионных прутьев – не менее 15-20 мм. Скорость рабочего вала – не более восьми оборотов в минуту.

Дополнительные элементы для комплектовки агрегата «Ажур»:

  1. Модуль силового оснащения для кузнечного и приводного механизма.
  2. Нагревающий горн для поддержания температуры прутьев.
  3. Модуль для кузнечной обработки.
  4. Барабанный обтекатель, который способен вырезать кольцевой проем при диаметре не более 110 мм.
  5. Средний размер сечения круга либо квадрата – 6-12 мм.
  6. При обработке профильной трубы изготавливают улитку. Сечение прутьев выполняется в форме квадрата и круга.
  7. Торсионный элемент совместим со специализированными шайбовыми и переходными моментами.

Механизм прекрасно работает от электрочасти, механики, а также горнового остова. Основные функциональные механизмы:

  • двигатель на электрическом приводном валу;
  • основание корпусного механизма;
  • модуль кузнечной раскрутки;
  • синхронно-редукторный обтекатель;
  • оснастка механическим элементом.

Редукторный вал приводит в движение основание кузнечного обтекателя. Так осуществляется воздействие на ролики верхнего и нижнего порядка. Заготовка изгибается в любую форму во время движения специальных эксцентриков. Но прежде заготовку необходимо прогреть до температуры плавкости.

Особенности обслуживания станков для ажурной ковки

Станки производства Ажурсталь отличаются надежностью конструкции и высоким ресурсом. Чтобы агрегат не подвел во время выполнения ответственного заказа, нужно соблюдать регламент его обслуживания.

Ежедневное обслуживание заключается во внешнем осмотре на отсутствие механических повреждений и проверку натяжения приводного ремня, а также надежность закрепления оснастки и исполнительных органов агрегата.

Каждую тысячу часов наработки нужно проверять наличие смазки шестерен и подшипников, и в случае выработки смазки или ее затвердевания — смазать заново. Необходимо также проверять уровень масла в трансмиссии и добавлять его, если уровень ниже отметки. Одновременно следует проверить сохранность электропроводки и всего электрооборудования.

При наличии большого парка оборудования есть возможность заключить соглашении о техническом обслуживании и ремонте силами уполномоченных дилеров Ажурсталь

Виды станков Ажурсталь

Предприятие Ажурсталь давно проявило себя хорошим поставщиком широкой линейки станков для холодной ковки. Домашний умелец, маленькая мастерская и промышленное предприятие — все найдут для себя подходящий аппарат.

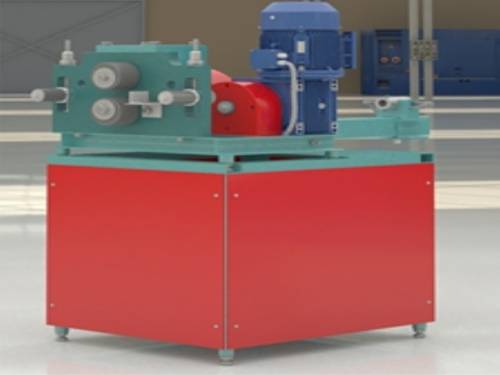

Станок ковки с применением художественных элементов «АЖУР-1М»

Станки производства Ажурсталь разделяют на несколько вариантов:

  • Многофункциональные гибочные станки для холодной ковки ажур дают возможность изготовлять завитки, волюты и фактически все применяемые в ковке с художественными элементами фигуры.
  • Прокатные станки предназначаются для формирования рельефного узора на гранях прутка или профильного проката, а еще для изготовления витой трубы с изменяемым шагом витка.
  • Горизонтальные и вертикальные прессы, развивающие усилия до 100 тонн.
  • Для мероприятий по подготовке: станок отрезной для нарезки полнотелого и профилированного проката и станок для поперечного разрезания рулонного металла.

Станок для ковки с применением художественных элементов «Ажур-3М»

Ажурсталь может если хочет клиент укомплектовывать многофункциональные станки:

  • портативными горнами для разогрева кончиков заготовок при выполнении трудных компонентов;
  • достаточным количеством специализированной оснастки — улиток, вальцов, оправок и др.

Станок ковки с применением художественных элементов «Ажур-1»

Это дает возможность сделать шире возможности оборудования или расширить самый большой размер и сложность изготавливаемых компонентов.

Устройство станков для ковки по холодному типу

Каждое приспособление для того, чтобы можно было заниматься холодной ковкой, имеет свои особенности и параметры. Чтобы беспрепятственно можно было сделать станок для холодной ковки своими руками, необходимо разобраться, что представляет собой каждый из них.

СтанокУстройство
Гибочные станкиКонструция этого устройсвта такова, что при помощи изменения роликов и клиньев меняется размер волн и изгибов. Им возможно изгибать прутья до 16 мм. Единственный нюанс этого устройства- его нельзя сделать самостоятельно, потому как требуется обрабатывать и вытачивать много деталей точного размера. Стоимость такого приспособления невелика.
ТвистерРаботает агрегат благодаря оснащению его специальным шаблоном, к которому придавливается обрабатываемый кусок металла. Давление при этом должно быть очень большим, поэтому те, кто работают на твистере, должны обладать достаточной силой для этого. Кроме этого, сохранность самого шаблона обеспечена наличием упорного рога (концевого). Что касается серединного рога, который иначе назван обводящим, то  его следует делать таким образом, чтобы он мог менять свое положение и быть в нем зафиксирован. От этого зависит эффективность работы, особенно для тех, кто приступает к процессу впервые.
Основание с проставкамиТакой агрегат позволит сделать узоры абсолютно любых вариаций. Сама по себе конструкция очень проста и представляет собой пластину из прочного и надежного материала, в которую вкручены проставки на определенном расстоянии. Для таких целей можно использовать болты с размерами от м8 до м24. Толщина металла при этом зависит только от мастерства того, кто работает на станке. В основном такое приспособление хорошо подходит для металла с толщиной 6 мм.

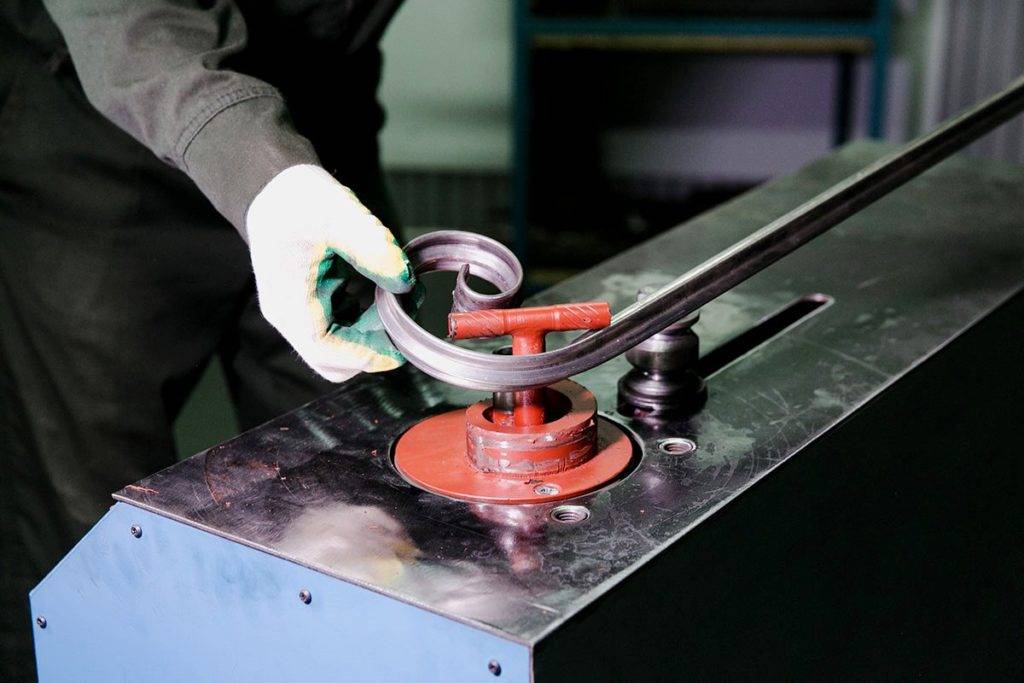

Улитки Станок-твистерС воротомТакая установка представляет собой пластину-основу, на которой находится специальный виток. Такой виток используется в качестве шаблона для будущего изделия. Особенность станка в том, что «улитка»-шаблон разделена на несколько частей, которые закреплены между собой при помощи специальных соединительных элементов, что позволяет во время работы шаблону варьировать по форме, чем и создаются различного рода волны и изгибы. Минусы в такой конструкции тоже есть, поскольку для того, чтобы изготовить такой станок для холодной ковки своими руками необходимо подбирать очень прочный материал, которой не согнется со временем. Также продумывать соединительные петли, которые достаточно уязвимы, учитывая величину силы, с которой происходит весь процесс сгибания металла.
Рычажного типаВ таком типе станка «улитка» шаблон прикреплен очень прочно к основанию. Производительность у него за счет такого факта меньше, однако, надежность больше. при помощи специального рычага осуществляется прижим металлической пластины к шаблону, одновременно в процессе необходимо перемещать передвижной ролик. Чтобы сделать такой станок для холодной ковки своими руками можно использовать стальной материал, который отличен свей прочностью, а ролик можно выполнить из обычного роликового подшипника. В целом конструкция схожа с трубогибом.
Торсионный станокТакое устройство хорошо поможет в винтовом скручивании прутьев.  Такой станок делается из основы цилиндрической формы из металла и двух крепежных и одновременно скручивающихся элементов. Желательно оснастить такую конструкцию специальной парой лап, которые не будут давать обрабатываемому металлу гнуться не так как необходимо. Принцип работы на станке таков, что прут помещается в удерживающие его элементы, с одного конца зажимается, а с другого конца с помощью вращающегося шпинделя закручивается до нужного размера винтовой волны.

Сравнительный анализ станков серий «Blacksmith», «Мастер» и «Ажур»

При анализе, изученных станков, мы исключили оборудование серий «Декор» и «Профи». Связано это с тем, что производители серии «Декор» остановили производство станков, а серия «Профи» не выдержала проверку качеством. Станки данной серии имеют низкий показатель надежности. Конструкция станка склонна к быстрому износу. Самый легкий станок «Профи-2Р» весит всего 80 кг. У станка из настолько тонкого материала «усталость металла» наступает гораздо быстрее, чем у металла, из которого сделаны станки конкурентов. Станки этой серии имеют неудобную в работе конструкцию (для осуществления замятия лапки приходится работать в положении максимального наклона). К тому же машины «Профи» мало отличаются друг от друга по функционалу и не имеют в своей серии аналогов универсальным станкам, представленным в других линейках. Также, они не подходят для производства больших объемов элементов художественной ковки.

Таким образом, в нашем анализе отражены сравнительные характеристики универсальных станков серий «Blacksmith», «Мастер» и «Ажур».

Для более детального рассмотрения и сравнения оборудования, мы отобрали станки из каждой серии и сопоставили каждый из отобранных станков с его аналогами из серий других производителей.

Параметры сравнения

«Ажур-Универсал»

«Мастер-Универсал»

UNV3-02»

Функционал

Осуществляет изготовление завитков, продольное скручивание, изготовление колец, корзинок, торсионов, окончаний, гибку трубы, обработку граней и нанесение рельефных рисунков на полосу, квадрат, круг и профильную трубу.

Выполняет операции продольного и спирального скручивания, разогрев и расковку заготовок, декоративный прокат различного металлопроката, изготавливает дуги из профильной трубы.

Изготавливает завитки, корзинки, торсионы, кольца, окончание «Лапка». Осуществляет накатку трубы и гибку дуги.

Размеры заготовок:

1.спиральное скручивание

2.продольное скручивание

3.раскатка конца заготовки

4.изготовление корзинки

1). проф. труба 10х10,15х15,20х20 , полоса 6х12мм

2). квадрат до 20 мм.

полоса  до 40х10мм

3). проф. труба 15х15, 20х20мм

4). круг и квадрат 6ммх4, 8ммх4, 10ммх4

 1). круг, квадрат от 8-20мм¸ проф.труба – 10,15,20,25

2).  квадрат 8-20мм,  проф.труба 10х10,15х15,20х20

3). квадрат/круг 8-20мм, проф.труба 10х10-40х20мм

1). труба/квадрат max 20х20х1,5мм, полоса 30х10мм

2). квадрат 16х16мм, полоса 30х10мм

3)квадрат 12х12мм

4) квадрат max 8х8мм Пруток max 8мм

Частота вращения рабочих валов/скорость вращения оправок

7,5 об/мин

9,5 об/мин

16 об/мин

Мощность электродвигателя

3кВт

2,2 кВт

2,2 кВт

Ток питания сети

380 либо 220 В

380 либо 220В

380В

Габаритные размеры, мм

1430х800х1120мм

720х720х1180мм

1270х670х1550мм

Масса станка

695 кг

300 кг

482 кг/в упаковке-572 кг

Стоимость

от 483040 рублей

от 209000 рублей

547020 рублей

Преимущества

Станок изготовлен из толстого металла. Имеет надежный редуктор и двигатель.

Эксцентрики выполнены из высокопрочной стали – позволяют изготовить огромное количество элементов.

Многофункционален. Совмещает в себе функции двух станков «Ажур-1М» ( изготовление завитков, продольное скручивание, изготовление колец, корзинок, торсионов, окончаний, гибку трубы) и «Ажур-2»( обработку граней и нанесение рельефных рисунков на полосу, квадрат, круг и профильную трубу).

Имеет двустороннюю рабочую зону-компоновку. т.е. рабочие валы выходят на обе стороны станка с соответствующей оснасткой станка (валки, ролики, лекала и т.д.), это позволяет свести к минимуму замену оснастки для выполнения той или иной операции. Увеличенная производительность станка дает возможность обрабатывать две заготовки одновременно для скорейшего выполнения ваших заказов.

Оснащен ЧПУ, позволяющим в кротчайшие сроки получить спроектированное на компьютере изделие. Еще одним плюсом является, быстрая смена оснастки не требует наличие высококвалифицированного специалиста. Потребляет меньше электроэнергии (на 25%) и обладает более привлекательной ценой.

Недостатки

Отсутствует ЧПУ

Отсутствие ЧПУ (все операции выполняются «на глазок»). Медленная скорость смены оснастки ведет к уменьшению производительности труда.

Необходимость дополнительного приобретения горна, навесного блока UNV-LP. Меньше возможностей по количеству операций в сравнении с конкурентами.

Показатели таблицы указывают на схожесть функционала станков «Ажур-Универсал», «Мастер-Универсал» и «UNV3-02». Все три станка изготавливают завитки, корзинки, торсионы, кольца, окончание «Лапка». Осуществляют накатку трубы и гибку дуги.«Ажур-Универсал»

Предыдущая | Следующая

Особенности различных моделей станков

Ко всем выпускаемым агрегатам Ажурсталь предлагает богатый выбор оснастки и дополнительных приспособлений.

Продуктовая линейка начинается с компактного «Ажур-мини». Несмотря на небольшую мощность- 1.1 квт и скромные размеры, он справляется с прутком до 16 мм. Это отличный выбор для начинающего мастера.

Универсал «Ажур-1» обладает втрое большей мощностью и для него шире выбор дополнительных оснасток и приспособлений. Он рассчитан уже на профессиональное применение и позволяет выпускать до 5000 гнутых элементов в месяц.

Прокатный станок «Ажур-2» предназначен для формирования объемного рисунка на полосе, круглом и прямоугольном прокате.

Универсальный «Ажур-универсал» объединяет в себе и гибочный, и прокатный агрегат. Это уже небольшой технологический комплекс, позволяющий заметно экономить рабочее время.

Кроме них, поставляется также «Ажур-4» для получения витой трубы с различным шагом витков.

Прессы выпускаются в трех исполнениях: горизонтальный «Ажур-3», вертикальный «ПВ-100» и вертикальный ковочный пресс — «Ажур-7». Они оснащаются электромеханическим или гидравлическим приводом и развивают рабочее усилие до 100 тонн.

«Ажур-1М» — комплекс оборудования, предназначенный для профессиональной ковки, станок позволяет выполнять основные элементы художественной ковки.

Купив станок, вы получите следующие возможности ковки: — Гладкая «лапка» — «Лапка» с двухсторонним узором — Кованые окончания №1,2,3,4 — Граненая пика — Элементов «завиток» и «волюта» — Торсиона «продольное скручивание» — Объемная «корзинка», а так же дуги кольца различных углов и диаметров.

Так вы можете приобрести по низкой цене дополнительное оборудование к станку художественной ковки «Ажур-1м», расширяющие его возможности и упрощающие работу. Например, электромеханический привод, разогрев металла, гибочный блок (позволяющий гнуть металл в необходимом радиусе), ролики для гибки профиля, ролики для проката профильной трубы и приспособление для тугой завивки. А так же ЧПУ (числовое программное управление), что позволит автоматизировать производство и выполнять работы с компьютерной точностью.

При приобретение станка мы рады предложить вам дополнительный ряд услуг для вашего комфорта, например, мы доставим купленный станок до Транспортной Компании. Мы даем гарантию на станок 3 года. У нас есть сервисное обслуживание где наши специалисты помогут вам решить любые вопросы. Так же мы может предложить вам станок в лизинг, т.е. вам не придется копить или занимать деньги на станок, вы приобретаете станок, начинаете работать и платить за станок.

Силовой агрегат АС-1 Служит электромеханическим приводом к кузнечному блоку и другим приспособлениям
Горн А1-2 Для разогрева окончаний при изготовлении гусиной лапки, купольной, граненой пики и т.п.
Кузнечный блок А-1 Предназначен для работы со сменными насадками. В состав блока входят вальцы А1-3 для формовки окончаний: «гусиная лапка», купольной, граненой пик и т.п. (два рисунка в комплекте) из прутка 10-16 мм. Возможна поставка кузнечного блока без вальцов.
Дополнительные вальцы А1-3 Для изготовления окончаний «гусиная лапка», купольной, граненой пики, различных вариантов кованых окончаний
Насадки — барабаны Барабан для навивки колец 50 мм — А1-8 Барабан для навивки колец 70 мм — А1-8 Барабан для навивки колец 90 мм — А1-8 Барабан для навивки колец 114 мм — А1-8 Барабан для навивки колец 125 мм — А1-8
Насадки — Улитки для изготовления червонки, запятой и волюты Для элементов с неформованным окончанием — БЛ Для элементов с окончанием «гусиная лапка» Б1, М1, М2, М3 Для элементов с окончанием «тугой завиток» — Т1 Для элементов с окончанием «обратный загиб» — №1-5 Для гибки из подготовленной профильной трубы — У2 Для элемента «римский завиток» — БМ
Насадки — ролики Для подготовки профильной трубы 15х15, 20х20 — А1-20 Для подготовки профильной трубы 25х25 — А1-21 Для изготовления хомутной полосы 20х1,5, 20х2 А1-17
Насадки — на скручивание Приспособление для изготовления «торсиона» — А1-16 Приспособление для изготовления «корзинки» — А1-14
Профилегиб А1-18 Для гибки трубы квадратного сечения до 40х40, прутка до 40х40, полосой до 100х20, трубы круглого сечения Ø42 мм и Ø76 мм. Доп. Комплект роликов для швеллеров до №12 и уголка до 63х63

Для того чтобы эффективно ковать металл холодным способом используют новейшие станки из серии «Ажур» универсал. Холодным способом обработки металла можно сделать множество изделий с декоративным рисунком. Станки подобного типа отличаются безопасностью в эксплуатации, высокой эффективностью, а также нет необходимости привлекать квалифицированный персонал.

Гарантия

И последний критерий, важный при покупке любого технически сложного оборудования, – это предоставление гарантийного обслуживания на станки:

  • Производители кузнечных станков серий «Мастер» и «Профи» предоставляют 1 год гарантии на все модели.
  • Для «Blacksmith» срок гарантии зависит от дилера, реализующего оборудование, и может варьироваться от 1 года до 3 лет. По всей стране насчитывается немалое количество дилеров, однако сервисное обслуживание станков расположено лишь в Москве и Санкт-Петербурге. Такое немногочисленное расположение сервисного обслуживания при широком распространении станков может вызвать неудобства у кузнецов, проживающих за территориями обеих столиц.
  • «Декор» также предлагает 3 года гарантийного срока. Однако в случае с этим производителем не совсем ясно, как будут выполняться обязательства. Уже сегодня с компанией невозможно связаться.
  • «Ажур» – дает гарантию на 3 года. При этом сервисные центры расположены в Челябинске, а также в большинстве крупных городов России, что обеспечивает возможность быстрого решения любой проблемы с оборудованием.

Таким образом, в пункте гарантийных обязательств «Ажур» является безусловным лидером.

Красивые ажурные узоры для ваших нарядов: вяжем по схеме

Летние ажурные вещи смотрятся очень эффектно, сексуально и стильно. Наш виртуальный каталог пополняется новой шикарной моделью туники с ажурным волнистым узором.

  • Схема представлена лицевыми рядами. Изнаночные вяжем по рисунку.

  • Раппорт узора – это 15 петель, 14 рядов.
  • Для вас подробное описание этого изумительного наряда – с рисунками и выкройками.

    Ажурные ромбы с необычным рисунком – нечто невероятное

Вяжем по схеме лицевые ряды, а изнаночные – по рисунку.

Раппорт – для 18 петель и 32 рядов.

Если вы желаете связать оригинальный шарф или палантин

  • Раппорт выделен на схеме голубым цветом (на 16 петелек). Пустыми клеточками обозначены лицевые петли.
  • Для симметричности учитываем петли до и после раппорта, а также добавляем две кромочные.
  • Сначала вяжем петли перед раппортом, затем повторяем раппорт узора и заканчиваем рисунок петлями после раппорта.

Рассмотрим несколько «растительных» рисунков – цветы и листочки всегда смотрятся трогательно и аккуратно.

Ажурные узоры – это неисчерпаемая копилка вдохновения и красоты.

Японские узоры поражают своей красотой и разнообразием переплетений.

Станок «Ажур-Универсал» прокатно-гибочный


станок «Ажур-Универсал»

Эта модель представляет собой комбинацию двух предыдущих станков «Ажур-1М» и «Ажур-2», которая позволяет создавать почти все известные элементы ковки, обрабатывать грани, накатывать орнаменты на детали разного профиля.

Станок предлагается в двух комплектациях: базовой и полной. Он работает с заготовками от 8 до 20 мм в диаметре, полосами шириной до 60 мм. Рабочие валы вращаются со скоростью 8,5 оборотов в минуту. Оборудование оснащено двигателем мощностью 3000 Вт, работающим от трехфазной сети 380 В. Станок рассчитан на работу в мелко- и среднесерийном производстве.

Механические элементы прокатно-гибочного устройства «Ажур-Универсал»:

  • электромотор;
  • станина;
  • два кузнечных модуля;
  • редуктор;
  • электрочасть.

Преимущества ковки на холодную станка Ажур

Таким способом можно легко крутить и сгибать прутья необходимого сечения. Это дает возможность сделать детали определенного типа и на их основе собрать готовое изделие.

Возможности станков ажур универсал на сегодняшний день:

  1. Сгибать элементы посредством вращения строго по заданным параметрам. Чаще всего совмещают со шпинделем. Современный кузнечный и универсальный станок ажур способен с высокой точностью контролировать угловой наклон.
  2. Для скручивания прутика используют тот же самый станок с дополнительной насадочной комплектацией.
  3. Чтобы накрутить кольца, добавляют дополнительную насадку.
  4. Все кованые детали разрезаются на ножничном агрегате. Все боковые грани механизма делают смещенными по отношению к трущимся поверхностям. Таким образом, разрез получается ровным и продуманным.

В настоящее время выпускаются станки для ковки «Ажур» с разным модельным рядом.

Разновидности оборудования для ручной холодной ковки металла

Чаще всего для изготовления кованых изделий используются станки, прессы и другие специальные устройства.

  1. Улитка – универсальный инструмент для создания спиралевидных элементов. Это довольно простое оборудование, которым можно пользоваться в домашних условиях. Некоторые домашние умельцы из бруса толщиной до 12 мм могут выполнить такой инструмент для ручной ковки своими руками. Однако совсем небольшая цена и на готовое оборудование «Улитка».
  2. Гнутик – устройство, на котором процесс ковки идет под определенным углом. На нем можно делать элементы различного нужного радиуса. С помощью самого простого ручного инструмента «Гнутик» выполняются квадратные изделия с зафиксированным углом сгиба.
  3. Объемник – оборудование, используемое при создании объемных узоров на металлическом изделии.
  4. Волна – инструмент, с помощью которого изготавливаются волнообразные изделия. Обрабатывать на нем можно стальной брус, шестигранник, круглые и профильные трубки. Используются такие станки чаще всего для создания фигурных частей решетки.
  5. Твистер является станком, на котором можно изготавливать элементы продольной формы и закручивать их вокруг своей оси.
  6. Фонарик – инструмент, название которого говорит само за себя. Выполняются на нем различные фонари и корзинки.

С помощью различного ручного оборудования для ковки можно сделать отдельные декоративные элементы и собрать из них сложные кованые конструкции в виде заборов, калиток, ворот и т. д.

Станок-трубогиб «Ажур-6»

станок «Ажур-6»

Трехвалковый станок создан для изгиба профиля и проката по радиусу, работает с трубами диаметром до 80 мм, полосой до 100 мм, швеллерами не больше №12, уголком до №63. Возможна гибка в горизонтальной и вертикальной плоскостях. Мощность электромотора 1100 Вт, он работает от трехфазной электросети 380 В. Валки вращаются со скоростью до 11 метров в минуту.

«Ажур-1М» – комплекс оборудования, предназначенный для профессиональной ковки, станок позволяет выполнять основные элементы художественной ковки.

Купив станок, вы получите следующие возможности ковки:
– Гладкая «лапка»
– «Лапка» с двухсторонним узором
– Кованые окончания №1,2,3,4
– Граненая пика
– Элементов «завиток» и «волюта»
– Торсиона «продольное скручивание»
– Объемная «корзинка», а так же дуги кольца различных углов и диаметров.

Так вы можете приобрести по низкой цене дополнительное оборудование к станку художественной ковки «Ажур-1м», расширяющие его возможности и упрощающие работу. Например, электромеханический привод, разогрев металла, гибочный блок (позволяющий гнуть металл в необходимом радиусе), ролики для гибки профиля, ролики для проката профильной трубы и приспособление для тугой завивки. А так же ЧПУ (числовое программное управление), что позволит автоматизировать производство и выполнять работы с компьютерной точностью.

При приобретение станка мы рады предложить вам дополнительный ряд услуг для вашего комфорта, например, мы доставим купленный станок до Транспортной Компании. Мы даем гарантию на станок 3 года. У нас есть сервисное обслуживание где наши специалисты помогут вам решить любые вопросы. Так же мы может предложить вам станок в лизинг, т.е. вам не придется копить или занимать деньги на станок, вы приобретаете станок, начинаете работать и платить за станок.

Силовой агрегат АС-1
Служит электромеханическим приводом к кузнечному блоку и другим приспособлениям

Горн А1-2
Для разогрева окончаний при изготовлении гусиной лапки, купольной, граненой пики и т.п.

Кузнечный блок А-1
Предназначен для работы со сменными насадками. В состав блока входят вальцы А1-3 для формовки окончаний: «гусиная лапка», купольной, граненой пик и т.п. (два рисунка в комплекте) из прутка 10-16 мм. Возможна поставка кузнечного блока без вальцов.

Дополнительные вальцы А1-3
Для изготовления окончаний «гусиная лапка», купольной, граненой пики, различных вариантов кованых окончаний

Насадки – барабаны
Барабан для навивки колец 50 мм – А1-8
Барабан для навивки колец 70 мм – А1-8
Барабан для навивки колец 90 мм – А1-8
Барабан для навивки колец 114 мм – А1-8
Барабан для навивки колец 125 мм – А1-8

Насадки – Улитки для изготовления червонки, запятой и волюты
Для элементов с неформованным окончанием – БЛ
Для элементов с окончанием «гусиная лапка» Б1, М1, М2, М3
Для элементов с окончанием «тугой завиток» – Т1
Для элементов с окончанием «обратный загиб» – №1-5
Для гибки из подготовленной профильной трубы – У2
Для элемента «римский завиток» – БМ

Насадки – ролики
Для подготовки профильной трубы 15х15, 20х20 – А1-20
Для подготовки профильной трубы 25х25 – А1-21
Для изготовления хомутной полосы 20х1,5, 20х2 А1-17

Насадки – на скручивание
Приспособление для изготовления «торсиона» – А1-16
Приспособление для изготовления «корзинки» – А1-14

Профилегиб А1-18
Для гибки трубы квадратного сечения до 40х40, прутка до 40х40, полосой до 100х20, трубы круглого сечения Ø42 мм и Ø76 мм.
Доп. Комплект роликов для швеллеров до №12 и уголка до 63х63

Альтернативой классической ковки металлических изделий в печи сегодня является холодная штамповка. Производство кованых изделий данным методом предусматривает применения специальных станков, среди которых наиболее популярными являются «Ажур», художественный «Ажур 1М», а также «Ажур-Трубогиб» и другие.

Станок для закручивания «улиток» из металла

Поскольку использование данного оборудования позволяет в короткие сроки выпускать большие объемы продукции с минимальными затратами, необходимо детально рассмотреть процесс применения таких машин и их разновидности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
