Направляющая шина для пилы интерскол

Что это такое, разновидности и основные функции

Направляющая шина – это рельс с продольной перфорацией, в которую помещается диск пилы. Рельс не дает пиле отклоняться влево и вправо, а продольная перфорация позволяет ровное движение пилы вперед-назад.

Важно! Если шина собрана правильно, то она также способствует уменьшению количества выщербленной древесины при касании ее поверхности пилой. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:. Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Для самодельных направляющих предусмотрены различные конструкции, а изготавливаются они из следующих материалов:

Фанера.
Металлический уголок.
Алюминиевый профиль.

По конструкции шина может быть выполнена в виде:

Конструкции из стусла.
Конструкции из строительного правила.
Выносной подвижной каретке на подшипниках.

Направляющие должны обеспечивать следующие функции:

Высокая точность и качества распилов.
Выполнение распилов различной геометрической конфигурации.
Выполнена продольных и поперечных пропилов.
Регулировка глубины врезания пилой.
Снятие фаски и торцевание деревянных фрагментов.
Безопасность производства распилов.

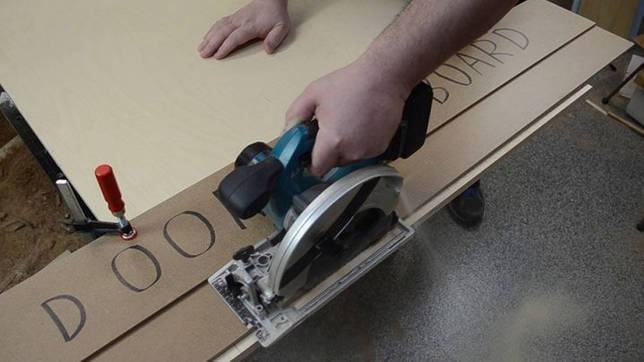

Как пользоваться направляющей

Первым делом нужно отметить на болванке размер, который необходимо отпилить. Затем следует взять нашу самодельную направляющую и совместить ее край (противоположный от фанеры) с меткой. Финальным подготовительным этапом станет фиксация шины с помощью струбцин:

Остается прижать подошву циркулярной пилы к фанерному упору. Диск окажется как раз над метками, нарисованными на заготовке. После включения инструмента и одного прохода получится отрезок с гладкой кромкой:

На видео процесс создания аналогичного параллельного упора показан более подробно:

Направляющая шина Интерскол

Подходит для погружной пилы ПП-165/1300ЭМ

Подходит для большинства дисковых пил Интерскол с алюминиевой платформой.

Направляющая шина Интерскол

Подходит для погружной пилы ПП-165/1300ЭМ

Подходит для большинства дисковых пил Интерскол с алюминиевой платформой.

Краткий обзор популярных моделей шин

Большинство изготовителей пил выпускают для них все необходимые комплектующие, включая направляющие рельсы и разнообразные упоры. Среди таких торговых брендов пользуются популярностью Интерскол, Bosch, Hitachi, DeWalt и ряд других. Некоторые фирмы специализируются исключительно на оснастке. В представленном ниже обзоре приведем основные характеристики и особенности шин ряда известных производителей.

Bosch и Skil

Направляющая шина для циркулярной пилы SKIL обеспечивает высокоточный рез под углом 45° или 90°. Наибольшее отклонение на метр составляет 1 мм. Такие шины позволяют обрабатывать заготовки размером до 1360 мм, поскольку их максимальная длина в собранном виде – 1440 мм.

Прочная рейка имеет модульную конструкцию, что дает возможность без труда переносить ее с собой в разобранном виде. Длина одного элемента – всего 360 мм. Уникальная система фиксации Clic позволяет надежно и быстро соединять компоненты, предотвращая их перекос.

Купить шины для различных моделей пил SKIL можно сразу в комплекте со всеми необходимыми переходниками для опорных плит инструмента и струбцинами. Для дисковых пил производства Bosch можно приобрести рейки длиной 800, 1100, 1600 2100 мм, имеющие одинаковую ширину – 142 мм. Они достаточно громоздкие и не так удобны при транспортировке, как SKIL, но прекрасно подходят для распиловки большого количества длинномерных заготовок.

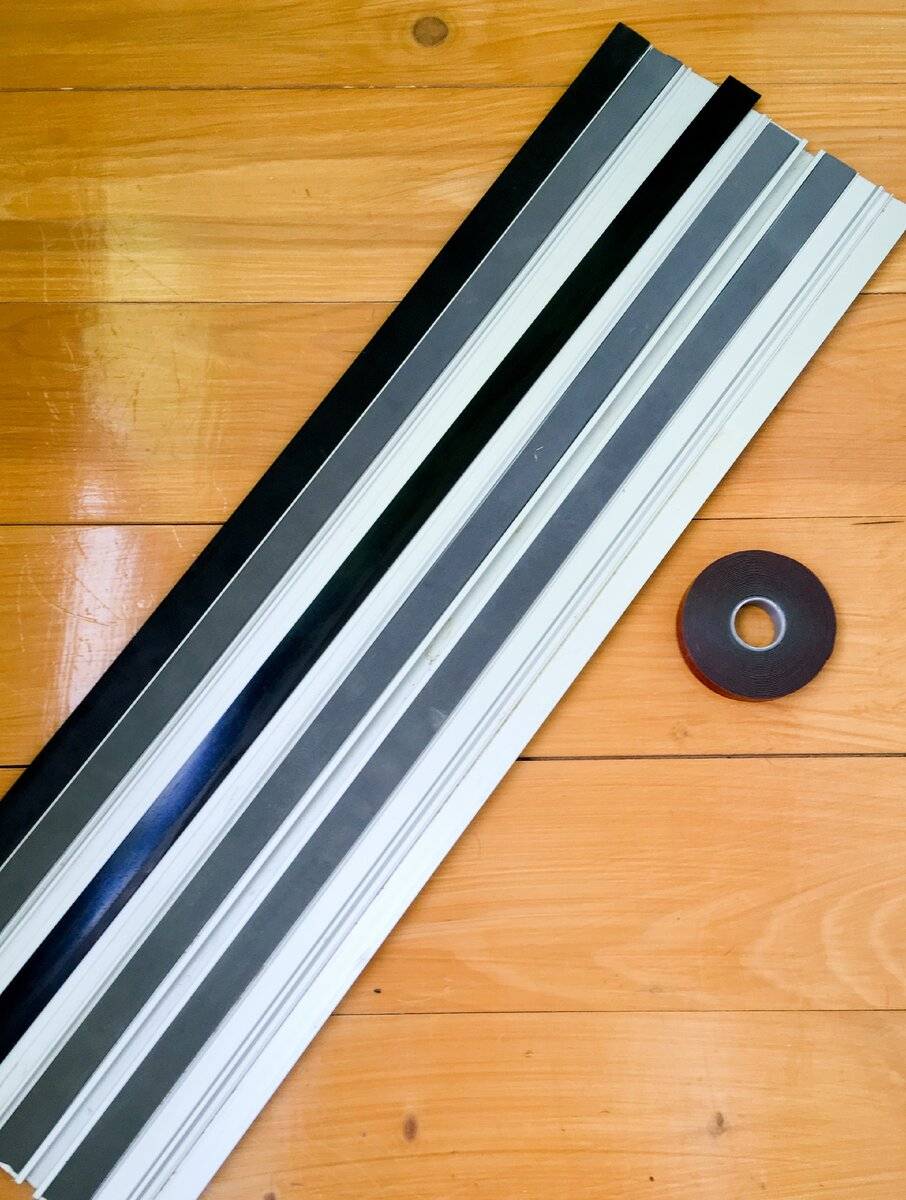

Каждая шина имеет противоскользящие резинки, способствующие надежной фиксации на поверхности заготовки, а также оснащена защитой от сколов при распиловке.

Несмотря на и без того большие размеры, направляющие Bosch можно также соединять между собой посредством специальных переходников. Это очень удобно, поскольку исключается необходимость в откручивании струбцин и перемещении рельсы в процессе работы.

Интерскол

Удобные направляющие рейки предлагает для ручных пил собственного производства и компания Интерскол. Они предназначены для моделей дисковых пил ДП-210/1900ЭМ и ДП-235. В продаже имеются планки, выполненные из анодированного алюминия, шириной 210 мм и длиной 800 или 1400 мм. Шины Интерскол не царапаются в процессе эксплуатации, а также оснащены противоскользящими прокладками. Производителем предусмотрена специальная лента, которая наклеивается на поверхность направляющей и служит для предотвращения откалывания заготовки во время резания.

Makita

Рельсы для пил Макита также подходят не ко всем моделям, а могут работать лишь в паре с CA5000 и SP6000. При необходимости их можно использовать и с циркулярками HS6601 или 5903R, однако понадобится докупить специальные адаптеры для данных направляющих. Все шины Makita имеют длину 1400 мм и выполнены из алюминия. Крепление осуществляется с применением струбцин, которые можно приобрести отдельно в случае необходимости.

DeWalt

Для пил бренда Девольт серии DWS 5022 также предлагается специальная рельса, имеющая длину 1500 мм. Способ ее фиксации на рабочем столе стандартный. Ровное основание рельсы с наклеенными внизу лентами, предотвращающими скольжение, обеспечивает ее надежное крепление и высокоточную распиловку заготовок.

Большинство направляющих имеют схожую конструкцию и выполнены качественно. При отсутствии подходящей оснастки для той или иной модели можно приобрести не менее надежную универсальную.

Как выбрать?

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

810х212 мм;
1410х212 мм.

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

спинка;
две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

810х143 мм;
1105х143 мм;
1610х143 мм;
2110х143 мм.

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Особенности.

Работать производительно без этого элемента невозможно. Он облегчит работу, позволит соблюсти требования техники безопасности.

Шины бывают:

двухсторонние;
односторонние.

Существует и другая дифференциация направляющих шин. Они могут быть:

симметричными;
асимметричными.

А также существуют шины сложной конфигурации, благодаря которым можно обрабатывать заготовки нестандартной формы. По способу применения направляющие для циркулярной пилы дифференцируются на два типа.

Универсальные шины. Этот вид направляющих может подходить для любых агрегатов: как для дисковой пилы, так и для ручного инструмента.

Шины также могут быть специализированными, предназначенными для решения профессиональных задач, выполнимых только на данном оборудовании. Такие устройства работают только с пилами циркулярного типа.

Шина для резки поперечин – это самое простое устройство. С таким инструментом можно делать заготовки с точным углом 45 (90) градусов. Основание делается из плотного текстолита или фанеры. Опорные бруски размером бывают 22х22 мм.

Перед началом работы с шиной проводятся определенные манипуляции:

проверяется поверхность направляющих на предмет деформаций;
тестируется надежность зажимов;
проверяется, насколько шина соответствует материалу, с которым придется работать.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Инструкция для производства

Разные материалы для производства направляющих требует такого же отношения. Когда на создание идет ламинат:

отрезают 2 части по размерным отметкам;
фрезеруют кромку;
фиксируют на основу саморезом;
листом бумаги отмеряют паз по ширине, прикручивают к устройству;
на подошву пилы крепят шину, она будет служить боковым упором;
направляющую выдвигают по максимуму, чтобы подошва на нее заступала;
от ламината отпиливают по разметке края.

Циркулярку можно оборудовать выносной кареткой

Направляющая своими руками

Такое приспособление создать не сложно, но оно поглощает глубину пропила.

Из малярного правила тоже делают ограничители. Для этого подойдет конструкция с желобками и ручками:

со строительной модели снимают рукоятки для установки на эти места пружинных струбцинов, после их снятия зажим фиксируют на правиле;
для переходников используют пропилен, вырезают детали по специальной форме, чтобы вставить в пазы ручек;
по основанию переходника вырезают полые выемки для прикручивания винтов;
укладывают упор на поверхность, крепко фиксируют крепежным элементом.

Фиксацию проводят к листу пазами, расположенными снизу, чтобы не создавать препятствий для скольжения пилы, ограничить работу смогут только размеры правила.

Производство рельсового стусло позволит разрезать:

доски;
бруски;
мелкие заготовки.

Нужно подготовить:

металлический уголок;
дощатое или фанерное основание;
метизы.

Делают разметку по длине шины с местами фиксаций. Для размеров нужно предусмотреть условия:

свободное перемещение доски под шиной;
не высокое расположение дисков пилы.

Крепят конструкцию болтами с параллельным расположением углов, чтобы подошва циркулярки свободно скользила. Этого достигают наклейкой фторопластовых полос, которые снижают трение и уменьшают силу, действующую на пилу.

Создают устройство из готового алюминиевого профиля

Металл служит намного дольше в отличие от деревянных изделий. Кроме этого он устойчиво держится без перекосов. Для монтажа потребуется:

профильный фрагмент;
крепежные элементы;
фанерный лист.

В качестве дополнительных инструментов понадобится подготовка:

электродрели, сверла для металла;
гаечного ключа;
измерительных предметов.

В процессе производства:

берут 2 профиля;
к фанере крепят с обеих сторон алюминий для жесткости используют ДСП;
лишнее отрезают.

При совмещении всех проведенных работ проводят настройку:

в рельсе устанавливают профиль меньший по сечению, высота которого не должна поглощать основной профиль;
фиксируют конструкцию барашковыми винтами на подошву циркулярки параллельно к кругу диска;
пила должна находится сверху направляющей;
края шины направляют на линию разметки, закрепляют.

Подобные ограничители обеспечивают плавность скольжения режущего устройства, создают легкость в управлении пилой.

Самое простое приспособление можно изготовить из фанеры

Для правильного производства нужно сделать разметку и строго следовать размерам без отклонений. Для этого:

измеряют промежуток между внутренним краем пилы и направляющим пазом в продольном резе, он находится на опорном основании механизма;
обрезают фанерную полосу по ширине меньшей измеренного расстояния с расположением волокон на материале в продольном направлении;
саморезами крепят полученный отрезок к основанию с совмещением торцов для образования рабочего края направляющей;
берут штангенциркуль для определения ширины в продольном срезе, сюда должна поместиться оставшаяся полоса, параллельная первой пластине с обеспечением зазора между 2 листами.

На готовые шины приклеивают мягкую ткань, предохраняющую от повреждений рабочий материал.

Полезные советы

Шаблоны-заготовки в разы упрощают работу

Есть несколько полезных рекомендаций, которые помогут новичкам пользоваться циркуляркой с направляющей:

Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.
Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.
