Ручная лебедка своими руками: 7 этапов изготовления устройства

Лебедки — очень удобное для поднятия грузов приспособление, благодаря чему оно имеет широкое распространение среди автолюбителей.

Так как стоимость специального оборудования достаточно высока, то ручная лебедка своими руками станет оптимальным вариантом для автомобилистов, которые предпочитают наиболее оптимальное соотношение цены и качества.

Также по индивидуальному макету можно создать уникальную лебедку, которая будет сочетать в себе удобство и высокую грузоподъемность. Компактные самодельные устройства могут устанавливаться на любую часть машины, что делает механизм универсальным помощником при ремонте и поездках на дальние расстояния.

Назначение лебёдок

Лебёдка является одним из самых старых механизмов, которые человек изобрёл и применил в своей деятельности для облегчения перемещения тяжестей. Тяговое усилие, создаваемое за счёт физической силы человека или животного, передаётся через канат, цепь, трос или иной гибкий элемент от приводного барабана к тому грузу, который надо передвинуть.

У лебёдки привод барабана может быть ручным, электрическим, от двигателя внутреннего сгорания, от паровой машины, гидравлическим. Чаще лебёдку используют для вертикального подъёма груза. Но иногда с помощью этого механизма удобно перемещать тяжести по горизонтали (например, автомобиль).

Если лебёдка крепко установлена на автомобиле, то с её помощью можно самостоятельно освободиться из ямы, из болота или подняться в гору. Если на застрявшем автомобиле нет штатной лебёдки, то любую другую надо прочно закрепить на земле и решить возникшие проблемы.

Лебёдка на автомобиле ФОТО: motorsguide.ru

Разновидности

Существует много разновидностей лебёдок. Их можно классифицировать по способам изготовления – промышленные и самодельные; по виду привода – ручные, электрические, паровые, с двигателем внутреннего сгорания, гидравлические; по величине развиваемого усилия – мощные, маломощные. Названные признаки могут комбинироваться в различных сочетаниях.

Каждый вид имеет свои преимущества и недостатки. Ручную лебёдку изготовить проще всего, она дёшева и компактна, но развить большую мощность она не сможет. Максимальный вес груза, который с её помощью можно поднять, не превышает 1 тонну.

Электрическая лебёдка развивает большую мощность. А в практике автомобилизма в качестве электропривода можно использовать автомобильный стартер. Питание в этом случае происходит от автомобильного аккумулятора. Пользуются наибольшей популярностью у автомобилистов.

Гидравлические лебёдки ещё более мощные, но сложны по конструкции и имеют низкую эксплуатационную надёжность. Поэтому автолюбителями практически не применяются.

Червячная передача — высокая степень надёжности

Во многих механизмах подобного типа, имеющих большую грузоподъёмность, предусмотрено управление скоростью движения троса. Благодаря этому можно изменять интенсивность прилагаемых физических усилий. Ручная лебедка червячная может иметь многообразие вариантов крепления.

Такое устройство отличается простотой эксплуатации и существенной надёжностью. При помощи данного элемента, предназначенного для грузоподъёмности, можно производить монтажные, ремонтные и строительные работы. При этом лебёдка будет иметь высокий уровень безопасности при работе.

Она должна обладать комфортной рукояткой, а червячный редуктор сможет обеспечить прекрасную возможность удержания нагрузки.

Как сделать лебёдки разного типа

Для того, чтобы браться за разработку и изготовление лебёдки своими руками, необходимо уметь работать со слесарным инструментом, сварочным оборудованием, электроприборами и машинами.

Самодельные лебёдки создаются под конкретный автомобиль. Они максимально отвечают потребностям хозяина, гораздо дешевле покупных, имеют высокую ремонтопригодность, просты в облуживании, более компактны.

Один из наиболее популярных вариантов самодельной лебёдки создаётся из деталей велосипеда.

Из инструментов понадобится болгарка, дрель или сверлильный станок, шуруповёрт, сварочный аппарат, тиски, метчики, молоток, керн и кое-что другое.

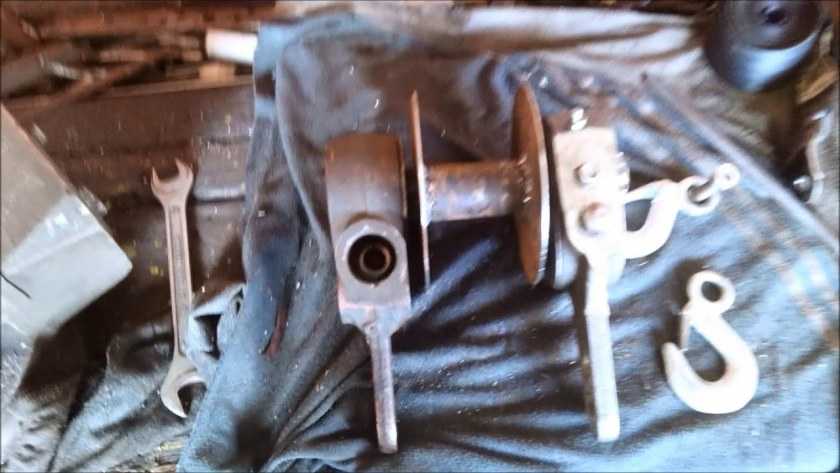

Трещотка, которая нужна как предохранитель от обратного самопроизвольного вращения барабана, изготавливается из втулки.

Самодельный храповик из велосипедной втулки ФОТО: usamodelkina.ru Из стальной полоски изготавливается корпус, в который вставляется втулка с храповиком. Основная часть лебёдки готова.

Устройство с храповиком в сборе ФОТО: usamodelkina.ru

Разновидности лебедок

В продаже имеется несколько разновидностей лебедок от различных брендов. Есть как специальные для конкретных задач устройства, но также можно купить агрегаты универсального назначения, которые могут быть установлены на любой вид транспорта, эстакаду или иной вид сооружения.

Например, их часто применяют на автоэвакуаторах, но если вы собираетесь официально оказывать услуги эвакуации транспортных средств, то самодельное устройство придется поставить на учет и регулярно проводить его проверку на предмет износа. Журнал учета необходимо будет предъявлять при прохождении ТО на технику. Это касается тросов, у которых имеется степень износа или лимитируемое количество порванных жилок.

Известны следующие разновидности лебедок:

  • Электролебедка — устройство, намоточный барабан которого приводится в движение посредством электрического двигателя. Он должен быть высокомоментным и низкоскоростным, поэтому с ним применяется понижающий преимущественно планетарный редуктор. Могут применяться и иные конструкции, что зависит от тягового усилия. Автомобильные лебедки, устанавливаемые на автоэвакуаторы для легковых авто, рассчитаны на 4 тонн. В продаже имеются модели от 1 до 15 тонн и более, производимые китайскими, российскими, голландскими и финскими производителями: KDJ 9000 L, KDJ 8000 L, лебедки фирмы Delta DV 15000 и другие.
  • Гидравлическая — навесной агрегат, подключаемый к гидравлической системе автомобиля. Соответственно, устанавливаются только на специальных видах техники, например, на тракторах МТЗ или китайских моделей. Обладают высокими тяговыми усилиями и отменной надёжностью работы практически в любых экстремальных условиях.
  • Механическая лебедка с ручным приводом. Распространенный вариант конструкции, но неудобен тем, что требуется длинный рычаг и время. Это самая надежная конструкция, так как не имеет электрических и гидравлических двигателей.

Гидравлические — в 2 раза больше, именно поэтому многие владельцы транспортных средств Нива или других внедорожников мечтают сделать самодельные лебедки для автомобиля.

Дополнительные сведения

Нельзя отдельно не коснуться нескольких вопросов применения лебедки. Во-первых, она может быть стационарно закреплена на автомобиле, чаще всего спереди. Однако в этом случае ее механизм подвергается воздействию пыли, грязи, влаги, что не идёт ему на пользу. Во избежание подобного, многими водителями практикуется применение переносной лебедки, в обычное время хранящейся в багажнике автомобиля и извлекаемой в случае необходимости. Такая лебедка может устанавливаться не только спереди, но и сзади автомобиля, как например, на фото ниже.

Для этого, как правило, требуется только установить на бампер (передний или задний) дополнительную площадку, к которой крепится лебедка.

Несколько слов надо сказать и о том, как выполнить подключение к АКБ. Электрическая лебедка является мощным потребителем энергии, и поэтому при ее частом использовании на бездорожье, вполне реальной может стать ситуация, когда родная «батарейка» окажется полностью разряжена. Чтобы этого избежать, в ряде случаев стоит подумать о самостоятельной АКБ для питания подобного устройства.

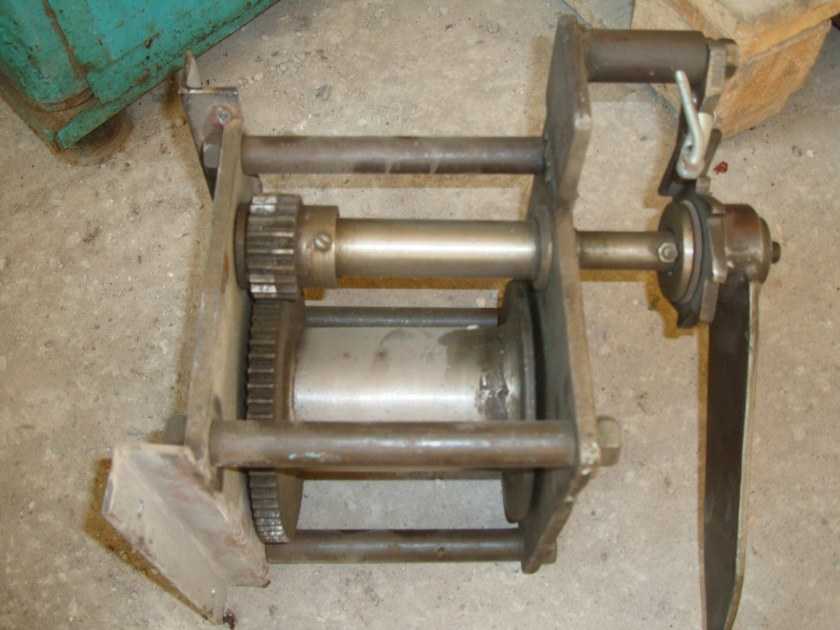

Изготовление системы с универсальным приводом

Система с ручным приводом проста в изготовлении. Из особых навыков от мастера требуется только владение сварочным аппаратом. Для работы подойдёт любой металл. Внешний вид устройства не столь важен, главное — это работоспособность и устойчивость к большой нагрузке. Рама не должна деформироваться.

Материалы и инструменты:

  • Прямоугольная труба для рамы.
  • Вал для барабана, можно использовать трубку круглого сечения.
  • Лист металла толщиной не менее 3 мм для изготовления дисков барабана.
  • Шпильки с резьбой М10-М12 длиной 24 см – 6 штук, гайки.
  • Трубка диаметров 14 мм – 6 одинаковых отрезков 20 см.
  • Звёздочки — большая и малая. Цепь.
  • Ступицы, чтобы закрепить барабан на валу, а вал закрепить на раме.
  • Рычаг для привода.
  • Трос с карабином.
  • Сварка и электроды.
  • Болгарка и шлифовальный диск к ней.
  • Краска и грунтовка.
  • Гаечные ключи в наборе.

Некоторые материалы лучше приобрести — например, трубки для шпилек и вала. Остальное можно подобрать со старых механизмов — автомобилей или мотоциклов. Металл сгодится любой, даже бывший в употреблении.

Порядок изготовления:

Набрасывают чертёж, поскольку так будет проще ориентироваться при сборке — не нужно будет стоять в догадках над полуготовым изделием и думать о том, как поступить дальше.
Вырезают детали рамы из трубы сечением 2 на 2 см. Соединяют между собой части рамы строго перпендикулярно. Срез на заготовках выполняют под углом в 45 градусов.
Укладывают заготовки рамы на ровной поверхности. Места соединений точечно прихватывают сваркой, после чего проверяют, правильно ли всё установлено. Углы соединений должны быть строго 90 градусов. При отсутствии точности делают поправки, а затем приваривают детали.
Окалину удаляют болгаркой со шлифовальным кругом. Готовую раму зашкуривают, а затем покрывают грунтовкой. После высыхания последней металл красят эмалью в 2 слоя. Можно использовать обычную краску. Цель — защитить металл от коррозии, поскольку условия эксплуатации будут непростыми, с грязью и влагой.
Создание барабана. Берут лист металла и вырезают 2 круга, их диаметр около 30 см. На каждом круге необходимо делать 7 отверстий:Одно в центре. Диаметр должен соответствовать размеру вала.
6 отверстий на расстоянии 7 см.
Скрепляют диски между собой при помощи шпилек. Шпильку просовывают в отверстие одного диска в вертикальном положении. На шпильки надевают трубки диаметром 14 см, а на них устанавливают второй диск. Шпильки необходимо не просто закрепить гайками, а дополнительно усилить контргайками — для надёжности соединений.
Барабан готов, теперь монтируют вал. Его делают из металлической трубы, но можно взять готовое изделие от любого механизма. Последний вариант предпочтительнее: поскольку точность заводской детали выше, вибрации барабана будут маленькими или отсутствовать вовсе.
С внешней стороны барабана на вал монтируют звёздочку большого диаметра. Подойдёт звёздочка из КПП мотоцикла. Чтобы закрепить барабан на раме, внешние стороны вала должны быть со ступицами.
Барабан в сборе с валом монтируют через ступицы на раму. Закрепляют конструкцию болтами. Перед монтажом барабана следует подготовить на раме площадку. На неё будет установлен привод — ручной или электрический. При использовании электропривода на площадку ставят двигатель, на валу которого закреплена малая звёздочка.
Часто ставят универсальный привод: с обратной стороны выходного вала электромотора ставят рукоятку

При отсутствии электричества лебёдку можно будет крутить вручную.
Важно правильно натянуть цепь. Провисать она не должна, но и сильное натяжение недопустимо — так звёздочки будут быстрее изнашиваться, а возможен и разрыв цепи

Проверяют натяжение цепи прокруткой барабана — цепь не должна сдерживать его вращение, когда разматывают трос.
Закрепляют конец троса на валу и наматывают его на барабан. На другой, свободный конец троса, вешают карабин.
На один из концов рамы крепят хвостовик. С его помощью лебёдку закрепляют на раме автомобиля.

Лебёдка создаётся за день. Поскольку она будет установлена на внедорожник, то и условия эксплуатации будут соответствующие. Чтобы на барабан не попала грязь и осадки, его закрывают кожухом. Так механизм дольше прослужит, а трос не будет изнашиваться.

Конструкция простая, надёжная, её легко сделать самостоятельно. Да, в ней отсутствует возможность изменения передаточного числа, нет реверса и иных дополнительных функций. Созданная своими руками электролебёдка способна перетащить тяжёлый груз по местности, будь то автомобиль или иная тяжесть.

Виды автомобильной лебедки.

Устройства такого рода своими руками могут создаваться с электрическим, ручным и гидравлическим проводом. Все они имеют общий принцип работы: на барабан наматывается трос, который с помощью двигателя или ручным способом вращается через редуктор.

Теперь рассмотрим разные виды лебедок своими руками подробнее.

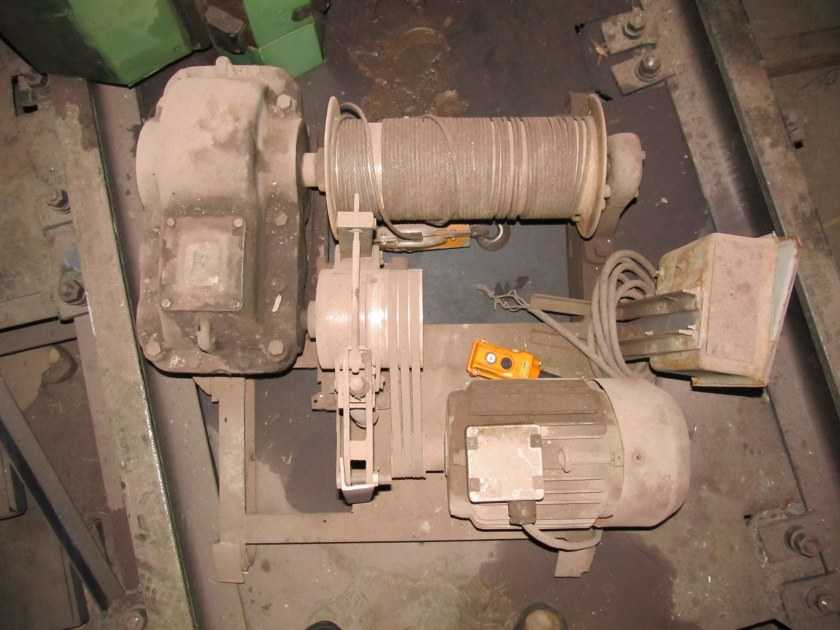

Лебедка электрическая своими руками.

Зачастую в качестве двигателя для такой лебедки применяют переделанные генераторы от грузовой техники и тракторов, стартера автомобилей, а также любой подходящий электродвигатель от техники

При этом очень важно, чтобы электропривод обладал высоким крутящим моментом, большой силой, а также съедал как можно меньше тока, ведь тогда аккумулятор в автомобиле будет разряжаться максимально долго

Гидравлическая лебедка своими руками.

По конструкции такая лебедка является наиболее громоздкой и сложной. И даже несмотря на этот недостаток, в сравнении с электрической лебедкой она имеет большие преимущества. Они заключаются в обеспечении наибольших тяговых усилиях при минимальных затратах энергии бортовой сети.

Ну, а для ее создания в основном используется бак для масла, привод насоса и непосредственно масляной насос.

Механическая лебедка своими руками.

Самодельная механическая лебедка по принципу своей работы схожа с остальными, только вместо двигателя у нее работает сила человека. Следовательно, мощность данной конструкции напрямую зависит от прилагаемой человеком физической силы, а также длины рычага, к которому эта сила  прикладывается.

Составляющие лебедки.

Основным узлом любой самодельной лебедки является барабан с тросом. Будет хорошо, если найдется готовый барабан, который не требует переделок. Если же такого нет, то придется его сделать самому. Для этого необходимо взять кусок толстой трубы и приварить к нему щечки, толщина последних должна быть порядка 3-4 мм.

Один из примеров самодельного барабана.

Чтобы изготовить необходимый нам барабан можно взять, к примеру, ступицу от Жигулей. В ней необходимо лишь проточить место сварки, то есть тонкий конец, и на оправке сварить половинки барабана нужного диаметра.

Наиболее подходящим редуктором является червячный с большим передаточным числом. Плюсы червячного редуктора заключается в том, что его применение для самодельной лебедки может обойтись без применения тормоза барабана (это обусловлено свойствами червячной пары). Наиболее подходящим таким редуктором станет редуктор от дверей троллейбуса, ведь он имеет достаточное передаточное число, а также достаточно удобен в креплении на площадке. Ну, а чтобы использование лебедки было наиболее безопасным, лучше всего изготовить выносной пульт управления, чтобы не было нужды находиться близко с натянутым тросом. Также потребуется вскрыть корпус редуктора и заблокировать конический фрикцион, который предназначен предотвращать защемления пассажиров дверьми. Это можно сделать по-разному, например, прихватив конус с помощью сварки к шестерне в нескольких местах.

В случае, когда самодельная электрическая лебедка делается с помощью стартера, то лучшим станет тот, который комплектуется планетарным редуктором. К слову, некоторые моторы марки Жигули снабжены именно таким узлом.

Лебедка из стартера своими руками.

Самодельная лебедка из стартера изготавливается следующим образом. Берется лист металла и делается площадка, на которой крепятся все узлы. После к ней следует приварить посадочные места для вала барабана и установить его. Дальше привариваем редуктор таким образом, чтобы первичный вал располагался сверху. После этого к редуктору сверху прикрепляем самодельный переходник для крепления стартера и уже на первичный вал насаживаем зубья шестерни с подходящим модулем. Для этих целей можно применить венец маховика. Теперь можно закрепить стартер и установить проводку.

Видео

Тюнинг Toyota Land Cruiser.

Тюнинг Chevrolet Lacetti.

Тюнинг восьмерки.

Наклейки на авто своими руками, пошаговая инструкция.

Типы самодельных лебёдок

Как было написано чуть выше, типов лебёдок существует всего три. Они пригодятся в разных ситуациях и различаются также от энергии, которая приводит механизм в действие. Но схожи они в одном: в принципе работы. Он заключается в том, что на барабан наматывается стальной трос. Барабан может вращаться, благодаря редуктору двигателя или же посредством применения своих сил, вручную.

Самодельные лебёдки для автомобилей могут быть:

  • электрические;
  • гидравлические;
  • ручные.

Гидравлический привод

Лебёдка гидравлическая считается более сложным механизмом, так как обладает некоторыми дополнительными элементами, а именно: гидроприводом, баком для масла и масляным насосом. Само устройство является довольно громоздким, так что собрать его труднее, чем устройства других типов. Но у гидравлической лебёдки есть два больших преимущества: она потребляет меньше электроэнергии, но в то же время обладает большей мощностью, чем другие механизмы. Обычно лебёдки такого типа монтируются на очень крутые внедорожники, а также на тракторы и мотоблоки.

Электрический привод

Как правило, лебёдку с электрическим приводом встретить можно намного чаще, так как она является самым популярным вариантом у мастеров, которые собирают эти устройства вручную. Объяснить столь высокую популярность можно высоким КПД и простотой всей конструкции. В качестве привода можно использовать как электродвигатель, так и тракторный или автомобильный генератор. Генератор следует подключить таким способом, чтобы он впоследствии работал, как двигатель. Если в устройстве лебёдки использовать стартер, то само устройство получится более компактным.

Очень важным требованием к электроприводу является то, что он должен обладать высоким крутящим моментом. Чтобы аккумуляторная батарея не разряжалась слишком быстро, следует позаботиться о том, чтобы электропривод не потреблял слишком много электроэнергии, но при этом работал, имея достаточную мощность. Кстати, этот тип самодельной лебёдки легче соорудить своими руками.

Механический привод

Устройство с данным приводом работает по тому же принципу действия, по которому работают и другие варианты конструкции данного устройства. Главным минусом механического привода является его габариты — он является довольно громоздким. Кстати, это самый большой привод из других вариантов устройства.

Главным отличием устройства, использующей механический привод, от других вариантов, является то, что вместо электродвигателя используется непосредственно физическое воздействие. То есть, чтобы привести механизм в действие, придётся приложить определённые усилия. В принципе, если использовать лебёдку такого типа, то можно отметить её основное преимущество, которое заключается в том, что такой лебёдкой всегда можно воспользоваться при отсутствии источников энергии.

Сферы использования

Примитивные лебёдки применялись ещё в древние времена. С их помощью перемещали различные тяжести. Тяговая сила создавалась за счёт усилия людей или животных, передавалась канатом или цепью с барабана на перемещаемый груз.

Сейчас применяются преимущественно электрически лебёдки, в быту широко распространены и ручные модели. Электролебёдка своими руками также может быть изготовлена в домашних условиях, для этого обычно используют стартер от автомобиля или другой электропривод.

Барабан агрегата может оснащаться ручным, электрическим, гидравлическим, паровым, бензиновым или дизельным приводом. В промышленности такие устройства обычно применяют для вертикального подъёма грузов. Автомобилисты используют лебёдки для перемещения тяжести (автомобиля или препятствия) по горизонтали.

При условии надёжного монтажа лебёдки на авто, она позволяет без сторонней помощи выбраться из грязи, ямы или въехать на гору. Автомобилисты также используют мобильные лебёдки, которые не крепятся к транспортному средству.

В данном случае устройство прочно крепится к другому объекту, к примеру, дереву или столбу, а трос – к автомобилю.

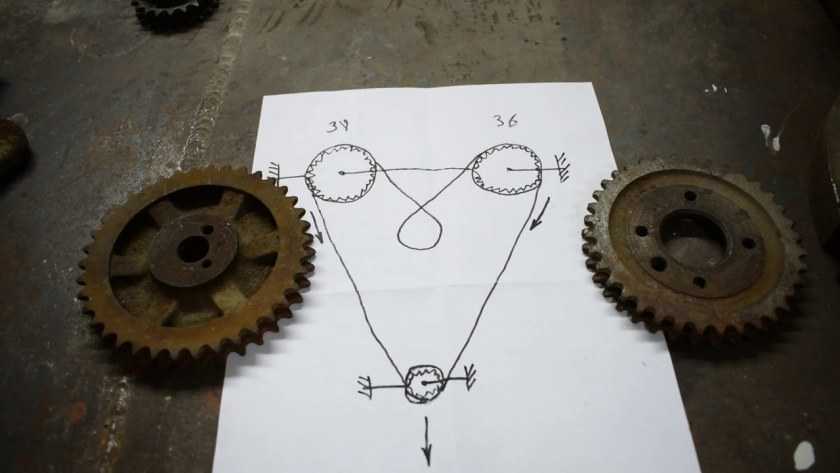

Принцип работы полиспастов

Проще этого устройства для перемещения тяжелых предметов есть только металлический лом. Главный элемент – колесо с фаской по середине внешней поверхности, ось которого закреплена на потолочной балке. Через него можно перекинуть таль, и подъемник с передаточным числом 1 к 1 готов. Для увеличения рычага пропустим таль еще через одно незакрепленное колесо, ось которого соединена с грузом, а таль закрепим наверху конструкции.

Передаточный коэффициент станет равен 2. Теперь прикрепим к потолку еще одно колесо, а конец тали пропустим через него, закрепив на оси нижнего колеса. Передаточный коэффициент станет равным 3. И так далее, добавляя по одному колесу и меняя место крепления тали, можно увеличивать передаточное значение.

Расположение колес относительно друг друга может быть разным.

Наиболее компактны конструкции с одноосным расположением колес. В конструкции таких устройств две обоймы колес. Изучив чертежи полиспаста, своими руками собрать его не составит труда. Потребуются две обоймы:

  1. траверса;
  2. скоба для переноски;
  3. щека для монтажа деталей;
  4. колесо (блок);
  5. упор;
  6. подшипник;
  7. втулка;
  8. ось;
  9. держатель оси;
  10. масленка для подшипников;
  11. ограничитель тали;
  12. гайка;
  13. подшипник;
  14. щека.

Конец тали закрепляется на одной из обойм.

Есть у полиспастов и недостатки. Для увеличения передаточного числа на 1 нужно каждый раз добавлять одно колесо, в результате растет вес механизма. Кроме того, для сгибания троса на каждом колесе тратится сила, снижая КПД устройства. Можно снизить эти потери, увеличив диаметр колес, но одновременно произойдет увеличение веса и габаритов полиспаста. Этих недостатков нет у другого вида подъемников.

Разновидности лебёдок

В зависимости от ситуации можно использовать разные типы лебёдок, которые отличаются приводящими механизм в действие энергиями. Принцип работы в данном случае единый – стальной трос наматывается на барабан, который может вращаться вручную или посредством редуктора двигателя. Как заводская, так и самодельная лебёдка из стартера может быть ручной, гидравлической или электрической.

Действие механической или ручной лебёдки основано на силе мотора. В плане надёжности данному варианту нет равных. Однако любители отдыхать в условиях бездорожья не особо жалуют такой механизм из-за больших габаритов. Если такая лебёдка изначально предусмотрена в транспортном средстве, водитель будет чувствовать себя максимально защищённым, но не выберет такой вариант при самостоятельной установке механизма. Несмотря на тот факт, что изготовленная ручная лебёдка своими руками будет мощной, она занимает слишком много места в машине.

Электрические варианты пользуются среди водителей внедорожников наибольшим спросом. Барабан вращается посредством электрического мотора, получающего питание от автомобильного аккумулятора

При работе с такими механизмами важно следить за зарядом аккумулятора и оставить достаточно ресурса, чтобы доехать домой. Такие лебёдки отличаются практичностью и рассчитаны на поднятие груза весом до 4 тонн

Именно электрический вариант чаще всего выбирают, если выполняется лебёдка своими руками.
Конструкция гидравлической лебёдки наиболее сложная за счёт дополнительных элементов в виде масляного насоса, бака для масла и гидропривода. Собрать такой механизм самостоятельно сложнее остальных, к тому же лебёдка получается слишком громоздкой. Тем не менее данный вариант обладает и преимуществами, среди которых минимальное потребление энергии в сочетании с высокой мощностью. Целесообразность использования гидравлических лебёдок наблюдается при эксплуатации мотоблоков, тракторов или внедорожников.

Делаем барабан для намотки троса лебедки своими руками

Для изготовления барабана нам понадобится небольшой кусок трубы, и немного листового железа толщиной не менее 3 мм. Не будем тянуть резину, и приступим к изготовлению барабана для электрической лебедки. Для изготовления барабана электролебедки можно использовать чертежи барабана обычной ручной лебедки своими руками.

ШАГ 1 : основание барабана. В качестве основания барабана используем трубу диаметром 100 – 150 мм, и толщиной стенки не менее 2 мм. Отрезаем кусок трубы размером 300 мм. Для захвата троса нужно просверлить в трубе отверстие, и подобрать подходящий болт с гайкой, которые в дальнейшем будут крепить трос на барабане лебедки своими руками.

ШАГ 2 : стенки барабана. Для того чтобы трос не слетал с основания барабана, по краям трубы нужно приварить два металлических круга одинакового диаметра. Диаметр каждого круга 300 – 400 мм, толщина не менее 3 мм. В этих кругах, посредине, нужно сделать два отверстия под будущий приводной вал с шестерней для вращения барабана лебедки из стартера. Привариваем круги к трубе.

ШАГ 3 : вал с шестерней. К барабану нужно приварить вал с шестерней. Продеваем вал через стенки барабана, и намертво привариваем его к ним. На вал набиваем подшипники с корпусом так, чтобы корпус подшипника был отдален от стенок барабана на 5 – 10 мм.

ШАГ 4 : станина. Чтобы закрепить барабан и стартер в неподвижном состоянии нам понадобится жесткая станина. Для изготовления станины для лебедки своими руками нам понадобится две пластины металла, толщиной не менее 5 мм, 3 шпильки и 12 гаек. По центру пластин проделываем два небольших отверстия для вала. На эти пластины, строго по центру, привариваем корпус подшипников для вращения барабана. Собираем всю конструкцию. Следующим этапом будет установка мотора для электрической лебедки 12V своими руками. Установить его нужно так, чтобы зубчатое колесо вала барабана входило в зацепление с шестерней понижающего редуктора электромотора. Фиксировать электромотор к станине можно при помощи инструмента для нарезания трубной резьбы. Его мы привариваем к станине, и болтами фиксируем электромотор. Устанавливаем распорные шпильки с гайками. После чего привариваем направляющую проушину для троса. Для дополнительного крепления электромотора к станине лебедки из стартера делаем дополнительную площадку снизу мотора, и усиливаем ее маленьким уголком. Наматываем трос на барабан, и все готово. Осталось только правильно подключить лебедку.

ШАГ 5 : подключение. Подключаем электролебедку к сети. На стартере есть два контакта – плюс и минус. Здесь нет ничего сложного. Но, нам же нужно еще сделать реверс для нашей лебедки в гараж своими руками. Здесь уже нужно будет немного под разобрать электродвигатель и вмешаться в электросхему всего механизма. Мы подготовили для вас простенькую схему, как сделать реверсивное движение на электромоторе от стартера.

Будьте внимательны, масса на электролебедке не изолирована, поэтому масса будет проходить по стальному канату. Крайне не рекомендуется цеплять при помощи железного троса автомобиль или его элементы. Для этого нужно использовать тканевый трос или же изолировать массу внутри самого электродвигателя!

На этом пошаговая инструкция, как сделать лебедку своими руками, окончена. Если все грамотно сделать, то такая лебедка не уступит дорогим лебедкам. А если еще постараться, и сделать красивый дизайн, то она может получиться даже лучше. Не стоит бояться экспериментировать, и чуть что, то сразу бежать в магазин – все можно сделать самому. Надеюсь, что после прочтения данной статьи вы уже будете знать, как сделать лебедку из стартера.

Одним из популярных способов изготовления самодельной электролебедки, является использование автомобильного стартера. На этом устройстве установлен мощный тяговитый электродвигатель с напряжением питания 12 вольт, что позволяет применять лебедку на внедорожнике.

При изготовлении следует помнить об ограничениях:

  1. Стартер рассчитан на кратковременную работу. Это вовсе не означает, что он немедленно сгорит при продолжительной нагрузке, но корпус двигателя не обеспечивает достаточного охлаждения обмотки. Если вы планируете использовать лебедку регулярно, и периоды работы будут большими – следует позаботиться о дополнительном охлаждении. Например – наварить на корпус алюминиевых уголков в качестве ребер охлаждения;
  2. Автомобильный стартер запускается при помощи втягивающего реле с бендиксом. Соленоид для лебедки не нужен, а вот контактный пускатель не помешает. Ток на контактах будет большим, и лучше оставить штатную схему включения. В зависимости от используемого редуктора, бендикс следует зафиксировать сваркой в положении максимального зацепления или удалить из втягивающего реле;

Простой вариант из подручных материалов

Некоторые автомобилисты часто выезжают в поле или лес, в результате чего могут возникнуть проблемы с преодолением сложных участков — грязи и песка. Машина застревает, и приходится ломать голову над тем, как её вытащить. Простейшую ручную самодельную лебёдку можно сделать в полевых условиях.

Материалы:

  • Лом и обрезок трубы.
  • Трос.
  • Отрезок трубы для рычага.

Вряд ли в дороге материалы будут с собой. Но всё необходимое можно найти в ближайшем селении. Вместо троса подойдёт прочный канат.

Порядок изготовления:

  1. Вбивают лом или трубку небольшого диаметра в землю, чтобы получить ось.
  2. На ось надевают трубку большего диаметра, к которой прикрепляют трос.
  3. Под нижний виток троса подсовывают рычаг. Это может быть ещё одна трубка, черенок от лопаты, жердь. Главное – чтобы материал был прочным.

Подобным устройством, которое собирается за десять минут, можно сдвинуть любую тяжесть с места, а не только автомобиль. Рычаг вращают так, чтобы трос наматывался на трубу. Такая ручная лебёдка поможет оперативно решить проблемы передвижения тяжёлого груза. Это не полноценное устройство, но с задачей справится.

Как использовать лебедку долго и безопасно

По окончании установки и испытания эффективности самодельной лебедки, наступает пора ее интенсивного использования. В зависимости от веса автомобиля, нагрузка на нее при вызволении из болотистой почвы может быть весьма серьезной. Чтобы механизм не нанес пользователю травмы, на барабан лебедки надежнее всего накрутить крепкий трос. Приобретая его, необходимо удостоверится, что его технические характеристики удовлетворяют всем требованиям безопасности.

Понятно, что при использовании лебедки, трос и остальные подвижные составляющие нуждаются в регулярном осмотре и смазке. Понадобится систематическая чистка от пыли и грязи, которые обильно накапливаются на ней. В период применения лебедки, следует не забывать и о том, что стартер не рассчитан на долгое время работы – не стоит его включать более десяти секунд, с последующим отдыхом до минуты. А также позаботьтесь о том, чтобы в момент вытаскивания автомобиля его салон был свободен от пассажиров.

Проголосуйте, понравилась ли вам статья?

Простые электрические автолебедки

Если все же электрические, то уже не совсем и простые. Хотя, присоединив к последней описанной ручной лебедке электродвигатель вместо ручки, мы получим приличной мощности электролебедку. А вообще, если рассматривать их в качестве гаражных помощников автовладельцев, то вариантов – масса: от применения электродрели в качестве источника механических усилий, до мощных электродвигателей.

Из последних можем представить вашему вниманию варианты с использованием различного типа редукторов, упомянутых в предыдущем разделе.

Но наибольший интерес во всем разнообразии систем и подходов, на наш взгляд, представляет электрическая лебедка, изготовленная из стартера и маховика легкового автомобиля.

Закрепленные в не сложном, но мощном корпусе, с прикрученным прямо к маховику барабаном для троса, они представляют собой идеальную лебедку автолюбителя. Мощную, полностью адаптированную к системе электропитания автомобиля, понятную любому автовладельцу, а главное исключительно ремонтопригодную систему. И реверс не сложно организовать, слегка доработав схему подключения.

Да, эта автолебедка будет потяжелее двух труб и каната, но, отправляясь в путешествие с прогнозируемыми трудностями прохождения маршрута, стоит освободить именно для нее место в багажнике. Может оказаться незаменимой.
