Модернизация плуга для мотоблока нева

Плуг на мотоцикл своими руками – справочник металлиста

Обработка земли является наиболее трудоемким делом для сельских жителей и дачников. Подготовка грунта к посевам и обработка земли после проведения уборочных работ — наиболее тяжелые виды ручных работ. Существенно облегчить выполнение этих работ может плуг.

Плугом называют сельскохозяйственный инструмент с широким металлическим лемехом, который применяется для вспахивания земли. Кроме обработки почвы, плуги применяются для подводных работ, для укладки кабеля, при поиске нефти.

На первых этапах применения плуга как сельскохозяйственного орудия его таскали за собой люди, чуть позже для этого стали использовать домашний скот (волы, лошади), сегодня эта тяжелая физическая работа передана сельскохозяйственной технике — трактору.

Основная задача этого инструмента состоит в переворачивании верхнего пласта грунта. Эта процедура (вспахивание) в значительной мере освобождает почву от сорных растений. В процессе вспашки повреждается корневая система сорняков, уже тронувшихся в рост, но еще недостаточно окрепших.

Кроме того, вместе с перевернувшимся пластом земли перемещаются глубоко в грунт семена еще не проросших сорняков, что, безусловно, затрудняет их дальнейшее прорастание. Много семян сорных растений в процессе вспахивания и вовсе погибает.

В процессе вспахивания земля разрыхляется, становится более мягкой и податливой, что в дальнейшем делает более эффективным посев и хорошо влияет на всхожесть культурных растений.

Современные сельские хозяйства используют для обработки грунта разные типы плугов. Различаются эти сельскохозяйственные орудия по двум характеристикам:

по способу агрегирования;
по способу пахоты.

По способу агрегирования плуги бывают прицепными, навесными и полунавесными. Каждый из видов обладает своими преимуществами и имеет свои недостатки.

Прицепной плуг можно привести в движение только при помощи транспортных колес. В современном сельском хозяйстве применяется редко, потому что основная масса тракторов оснащена навесной системой со встроенным гидроцилиндром.

К преимуществам относится тот факт, что, по мнению агрономов, после обработки почвы прицепным плугом пашня более гладкая и равномерная.

Недостатком такого орудия является достаточно большой угол поворота, что препятствует применению этого плуга вместе с навесными и полунавесными в одном загоне.

Навесной плуг поднимается только при помощи тракторной навески. Количество корпусов варьируется в зависимости от класса тяги трактора.

К преимуществам этой модели относят небольшой вес всей конструкции, малый радиус поворота, да и конструктивных деталей меньше.

К недостаткам относят то, что минитрактор не сможет поднять и привести в транспортное состояние плуг с множеством корпусов.

Полунавесной плуг приводится в транспортное положение при помощи тракторной навески и транспортных колес самого плуга.

Количество корпусов — не больше 6 для трактора с классом тяги в 3 тонны, и не более 12 для трактора с классом тяги в 5 тонн. К преимуществам относят достаточно большое количество корпусов.

Недостатки: большой радиус разворота и достаточно большое количество конструктивных деталей и элементов.

По способу пахоты различают необоротные плуги (загонный способ движения) и оборотные (для гладкой пахоты).

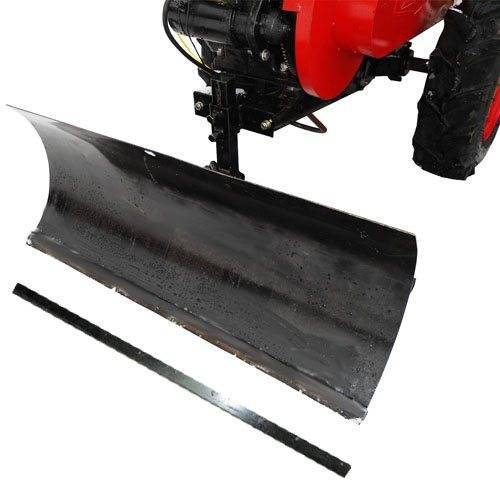

Снегоуборочная конструкция для мотоблока

Если речь идёт только о мотоблоке как силовом агрегате, то снегоуборочный «гаджет» к нему тоже будет иметь свои особенности.

Сперва необходимо отметить, что конструкция будет состоять из таких деталей:

вертикальный отвал;
4 стойки для предоставления конструкции большой жёсткости;
горизонтальный отвал;
нож для ковша;
резиновая прокладка;
шины для крепления тяг.

Мотоблок с отвалом для уборки снега очень часто используется в частных домовладениях. Для установки такого же оборудования на мотоблок понадобятся инструменты:

лист из стали 800х650х3 миллиметров;
пластины из стали (440х220х4 миллиметров, 4 штуки);
железные полосы (800х100х4 миллиметров);
пружины для крепления тяг (2 шутки);
профилированная квадратная труба 40х40 миллиметров, 1 метр;
набор шайб, гаек и болтов;
штанги (520 миллиметров в длину, 2 штуки);
свёрла по металлу;
набор ключей;
плоскогубцы;
лист толстой резины;
болгарка и набор отрезных дисков к ней;
сварка;
дрель.

Для установки отвала необходимо кронштейны, которые используются на раме мотоблока. Также конструкция к мотоблоку крепится за счёт двух нерабочих тяг, с помощью которых мотоблочные кронштейны будут разгружены. Нож для уборки снега к отвалу крепится с помощью стальных болтов на нижней кромке ковша.

После того как отвал готов, его можно крепить к мотоблоку и приступать к очистке участка от снега, мусора, выравниванию земли и других необходимых действий, которые с помощью снегоочистителя будут выполняться быстрее и с минимальными трудозатратами. Такой аппарат можно по праву считать универсальным, поскольку выполнять им можно разнообразные задачи. А самостоятельная сборка позволяет создать оборудование именно под потребности определённого владельца. К тому же его цена будет в несколько раз меньше заводских моделей.

Для многолетней работы конструкции рекомендуется её обработать специальной грунтовкой во избежание образования коррозии. Перед этим все места сварки необходимо тщательно обработать болгаркой. После грунтовки конструкцию можно покрасить

Важно и то, что резиновая полоса защиты должна выступать за пределы кромки, чтобы избежать повреждения поверхности участка

Как оказывается, любой человек может самостоятельно собрать снегоочиститель для мотоблока и другой техники. Нужно просто иметь минимальный опыт работы со сварочными аппаратами и желание работать. Этот процесс не является сложным, для создания снегоочистителя есть множество чертежей в интернете, а материалы и инструменты можно найти в любом хозяйственном магазине, если таковые не имеются. К тому же это существенно позволит сэкономить деньги.

Нередко за несколько зимних дней выпадает такое количество снега, что убрать его при помощи одной только лопаты бывает достаточно затруднительно. В таком случае на помощь придет мотоблок, который можно оборудовать самодельным отвалом. Это поможет расчистить территорию, сэкономив свои силы и время.

Установка и регулировка плуга для мотоблока «Нева»

Если вы не знаете, как правильно установить плуг к мотоблоку «Нева», тогда вам нужно четко следовать инструкциям. Плуг и сцепка — это важные детали, которые как раз и участвуют в обработке земли. Их нужно соединить вместе, а затем установить на мотоблок.

Для начала необходимо прикрепить сцепку на плуг. У разных моделей плугов, соответственно, разные устройства сцепок. Часто приходится повозиться с креплением сцепки на плуг.

После этого плуг крепится на мотоблок.

Как проводится настройка плуга? Многие фермеры задаются этим вопросом, так как главная задача плуга — это аккуратная и качественная обработка земельного участка.

Первым делом, как только ваш плуг оказывается на месте работы, вам нужно заменить колеса на грунтозацепы. Для этого под сцепку устанавливается специальная подставка

Важно провести монтаж таким образом, чтобы узкие участки грунтозацепа смотрели в направлении движения оборудования

Плуг необходимо надежно прикрепить к мотоблоку. Он не должен расшатываться, наклоняться. Для этого со сцепки снимается регулирующий винт и устанавливается оборудование.

На стойке вы найдете отверстия, благодаря которым вы можете регулировать глубину канавки в земле.

После этого проводится непосредственно регулировка плуга. Плужную пятку располагают параллельно земле и фиксируют болтом регулировки.

После этого нужно наметить место борозды и примерно отметить ее середину. Первую вспашку следует проводить на маленькой скорости, что позволит вам наблюдать за процессом работы, а также за поведением техники. Глубина борозды должна быть не меньше 15 миллиметров, если у вас получается меньше, отрегулируйте технику.

Если у вас все получилось, а борозды выглядят ровными и аккуратными, вы можете увеличивать скорость отрегулированного плуга на мотоблоке «Нева».

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Виды

Роторный

Для начала рассмотрим, как изготовить роторную модель плуга, которая является самым простым вариантом устройства для работы с землёй. Такой агрегат превосходно подойдёт для небольших участков, так как его продуктивность не слишком высока. Так же можно использовать и плуг для мотоблока Крот.
Зато с его сборкой справятся даже новички.

Роторный

Для этого необходимо:

для начала изготовьте отвал цилиндрической формы (при выборе данного варианта режущей кромки плуга). Делайте это строго по чертежам из легированного металла. Именно поэтому чертёж так важен, ведь он позволяет уверенно выполнять кропотливую и тяжёлую работу с металлом;
далее нам потребуется установить лемех. Для этого следует ввести клинья в металлический лист 3-мм под углом в 45 градусов;
потом вам потребуется состыковать лемех с боковым щитком. Следите, чтобы лезвие лемеха было ниже щитка примерно на 1 см;
после этого необходимо присоеденить к лемеху отвал;
далее к металлической трубе, которая служит основой для плуга, следует приварить с одной стороны рабочую часть с лемехом, а с другой крепление к мотоблоку.
после того, как у вас получился плуг, с нижней части можно приварить ось с колёсами, либо присоединить движущиеся части каким-либо другим способом.

https://youtube.com/watch?v=4OLkSpsd9oc

Оборотный

Рассмотрим наиболее функциональную модель плуга, которую вы сможете сделать своими руками. Поворотный плуг станет отличным помощником при вспахивании земли, благодаря достаточно большой площади обработки.

Поворотный

Кроме того, вам не понадобится терять время после каждого прохода, достаточно просто развернуть устройство и идти в обратную сторону, а плуг будет работать по назначению. Ведь борозды также развернуться по направлению движения. То есть, продуктивность повысится в 2 раза.

Итак, базовые действия вы выполняете аналогично с роторным устройством, однако, на этот раз режущие края должны быть ниже полоза на 2 см.

После этого элементы привариваются друг к другу, что даёт плугу отменную прочность и надёжность.

Размеры

Размеры разных видов плуга могут различаться. Можно рассмотреть параметры деталей на примере поворотного экземпляра. Учитывается, что поворотный вид такого приспособления собирается из следующих оснований:

боковой вертикальной детали полозка;
горизонтальной плоскости снизу полозка;
передней отвальной части.

Самым производительным принято считать плуг, у которого режущий край снизу зафиксированного лемеха находится на 20 мм ниже нижней части полозка, расположенного горизонтально. Еще одной верно выстроенной частью плуга является сопоставление режущего края на боку зафиксированного лемеха с режущим краем сбоку отвала. Лемех и отвал не должны выдаваться больше чем на 10 мм за границы вертикальной плоскости сбоку полозка.

Есть и еще один важный нюанс – скрепление фронтальной плоскости лемеха отвала без видимых щелей и зазоров, и в одинаковой плоскости. Если рассматривать эти детали подробней, то они должны быть хорошо отполированными и, как зеркало, отражать любые поверхности. Не должно быть выдающихся элементов крепежа ни при каких условиях. Как только плуг возвращается с земельных работ, его желательно почистить от осевшего грунта и посторонних частиц. Элементы, прошедшие полировку, надо полить маслом или промазать солидолом. Далее механизмы нужно растереть при помощи ветоши. Таким образом удастся уберечь конструкцию от агрессивных внешних воздействий, которые могут привести к образованию коррозии на поверхности плуга.

Что касается 4-й правильно выстроенной конструкции – к ней относится ровная фронтальная поверхность лемеха, которая составляет с плоской частью конструкции плуга угол в 20 градусов. Он будет равняться углу, расположенному в задней части выставленного лемеха. Режущие боковины-кромки лемеха и отвала так же будут иметь уголки в 20 градусов с основаниями сбоку борозды. Притом кромка, расположенная на боку отвала, может быть слегка закругленной.

Оборотные плуги

Оборотные плуги отличаются по форме лемеха, напоминающего перо. Лемех с загнутой верхней частью переворачивает грунт. Рекомендуется для вспашки твердого, жесткого грунта. Плуги такого вида совместимы с мотоблоками среднего и тяжелого классов, например МТЗ. Название свое получили от устройства, поворачивающее лемех при изменении направления вспахивания, что удобно для участков большой длины. Направление отвала почвы сохраняется.

Вспашка участка мотоблоком

Прежде чем начать пахать участок, необходимо провести контрольную вспашку и проверить регулировку плуга:

а) проверка глубины борозды и качества отвала;

б) проверка хода плуга в борозде;

в) проверка нагрузки на мотоблок;

г) проверка нагрузки на руки (плавность хода мотоблока при пахоте).

Только когда все эти факторы проверены, и вы оцениваете их положительно, можно приступать к полноценной вспашке участка. Если хоть один из перечисленных факторов имеет отрицательную оценку, то в этом случае необходимо провести повторную регулировку плуга.

Пахать мотоблоком нужно правильно!

Шаг первый

Контрольная вспашка проходит следующим образом. Устанавливаем мотоблок на край участка, где будет сделана контрольная борозда.

Шаг второй

Включаем первую передачу, плавно нажимаем рычаг сцепления, при этом руль мотоблока должен находиться параллельно относительно поверхности земли. Не надо надавливать на руль и подталкивать мотоблок во время пахоты, он и сам прекрасно пашет – главное удерживайте руль ровно относительно поверхности земли, чтобы плуг не зарывался в землю и, наоборот, не задирался вверх.

Шаг третий

Пройдя первую борозду, необходимо проконтролировать глубину вспашки, с помощью рулетки или линейки измерив расстояние от низа борозды до гребня. Если глубина вспашки будет соответствовать тем параметрам, которые установлены при регулировке плуга (15– 18см), то можно начинать приступать к пахоте своего земельного участка.

Результат работы

При правильной регулировке плуга вы получаете качественный результат работы, как показано на фото. После пахоты необходимо очистить плуг и мотоблок от пыли и грязи, после чего нужно снять плуг с мотоблока и законсервировать его до следующего момента, когда он вам снова потребуется.

Важно! Во время пахоты земельного участка, особенно в жаркое время суток, делайте паузы при работе мотоблоком, чтобы дать возможность двигателю остыть и не перегреться и вследствие чего выйти из строя

Установка и регулировка

На первый взгляд, может показаться, что для использования навесного оборудования достаточно его присоединить к агрегату и начать работать. В действительности для максимально эффективного использования устройства необходима регулировка плуга на мотоблоке. Сделать это не так сложно, достаточно придерживаться приведенных ниже советов:

После транспортировки мотоблока к участку, на котором будет производиться работа, рекомендуется заменить колеса на грунтовые зацепы. Облегчить эту задачу можно, если разместить под сцепку подставку. Грунтозацепы закрепляются таким образом, чтобы заужение протектора располагалось в направлении движения агрегата.
Необходимо закрепить плуг на мотоблоке. Для этого со сцепки нужно снять регулирующий винт и установить плуг. При помощи специальных отверстий, расположенных на стойке, отрегулировать глубину нарезки борозд. Это необходимо, поскольку при слишком малой глубине вспашки корневые системы сорных растений останутся под поверхностью земли и потребуют лишних усилий для их удаления. Если же глубина вспашки окажется слишком большой, плодородный слой будет смешиваться с нижним слоем грунта, в результате чего растения будут недополучать питательные вещества из почвы. По этой причине глубина борозды должна быть средней. Достигается это регулировкой болтов вверх и вниз.
Отрегулировать установленный на агрегат плуг — пятку плуга разместить параллельно поверхности земли и закрепить регулирующим болтом. При этом рулевой механизм необходимо располагать по центру регулирующего болта. Полевая доска плужка на мотокультиваторе должна быть расположена таким образом, чтобы быть параллельной борозде.

Как мы видим, установленный на мотоблоке плуг настроить вовсе не сложно

Важно не пренебрегать этим для того, чтобы все производимые работы не требовали дополнительных усилий и выполнялись легко и качественно

Чертежи

Если решено соорудить отвал или плуг для мототехники, то без составления подробных и правильных чертежей не обойтись. Надежность и износостойкость самодельной детали во многом зависит от ее грамотно составленной схемы. Опираясь на богатый опыт профессионалов, которые регулярно изготавливают хорошие плуги для мотоблоков, рекомендуется сделать лемех таким образом, чтобы его можно было беспроблемно и быстро снять.

Для изготовления режущей составляющей плуга лучше всего подходит легированная сталь 9XC. Из материала изготавливают в основном диски, предназначенные для простых ручных пил. Можно использовать сталь с маркировкой 45, которая в процессе закалки была доведена до оптимального уровня твердости. Если в запасе имеется только простая сталь, к примеру, углеродистая, которую нельзя подвергать термообработке, то, удалив режущую кромочную деталь (используя наковальню), а затем сточив ее, можно будет смело использовать сталь для работы с почвой.

При самостоятельном составлении чертежа будущего плуга рекомендуется опираться на точные схемы. Конструкция, изготовленная своими руками, будет собираться из составляющих:

металлической трубы, которая выполнять функцию несущей части;
колес, необходимых для перемещения конструкции по почве;
рабочей режущей части с лопастями или без них (можно фиксировать режущие элементы старых устройств);
механизма крепления к самому мотоблоку.

Составляя чертеж будущего плуга, важно указать в нем параметры будущей конструкции. Не оставляют без внимания ни одного элемента

В таком случае при использовании схемы получится качественное и надежное устройство.

Вопросы и ответы

Рассмотрим наиболее частые вопросы, возникающие у пользователей во время изготовления плуга.

В сети имеется большое количество вариантов конструкции, которые мало походят друг на друга. Как выбрать наиболее эффективный вариант?

Выбор конструкции лучше всего производить исходя из особенностей и сложности изготовления плуга. Не следует сразу браться за сложный и многофункциональный вариант. Правильнее изготовить более простой плуг, который впоследствии можно модифицировать на основании проведенных рабочих испытаний.

Нужен ли твердый закаленный металл для изготовления отвала?

Это зависит от качества почвы на участке. Если есть возможность, можно сразу использовать качественный материал. Однако, надо быть уверенным в размерах и других параметрах, чтобы впоследствии не пришлось ничего переделывать.

Стоит ли браться за изготовление реверсивного плуга?

Если имеется опыт, можно изготовить реверсивную конструкцию. Однако надо учесть, что здесь понадобится изготовление двух совершенно одинаковых плугов, зеркально повторяющих друг друга. Кроме этого, понадобится независимая настройка их положения, что требует времени и частых испытаний.

Надо ли красить плуг?

Это не обязательно, но для защиты от коррозии можно нанести защитный слой на верхние элементы. Красить лемех и отвал нецелесообразно — покрытие сотрется в первые же часы работы.

Сколько времени уходит на изготовление?

Сам процесс сборки, при наличии всех необходимых инструментов и материалов, может занять всего один день. Однако настройка, испытания и необходимые изменения могут занять гораздо больше времени.

Терморегулятор для теплого пола

Рейтинг лучших видеорегистраторов

Незамерзающий кран для воды

Всё о перфораторных бурах

Конусное ступенчатое сверло по металлу

Газовые баллоны для дачи

Насадка на триммер для прополки

Коврик для работы в саду

Как отрегулировать плуг на мотоблоке?

настроить глубину вспашки;
отрегулировать наклон полевой доски:
настроить угол отвала.

Глубина вспашки – это глубина погружения плуга при вспашке почвы. Как правило, эта величина должна соответствовать высоте штыка лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородного слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.

Настройка глубины вспашки выполняется посредством трех болтов, соединяющих между собой замок и стойку плуга. Опуская плуг вниз, или поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношению к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:

Поставить мотоблок с плугом на несколько подставок;
Вывернуть рукоятки таким образом, чтобы полевая доска располагалась на земле;
Выкручивать ручку в другую сторону до того момента, пока доска не будет висеть над землей на высоте в 2–3 см.

Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовкам мотоблока. Если данный параметр будет слишком маленьким, то плуг не будет снимать требуемый для обработки слой почвы.

Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:

Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтобы определить глубину вспашки почвы;
Во время передвижения старайтесь сохранить идеально ровную траекторию, чтобы следующие борозды также были ровными. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
Далее установите мотоблок таким образом, чтобы его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, используйте для настройки угольник.

Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашке огорода.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

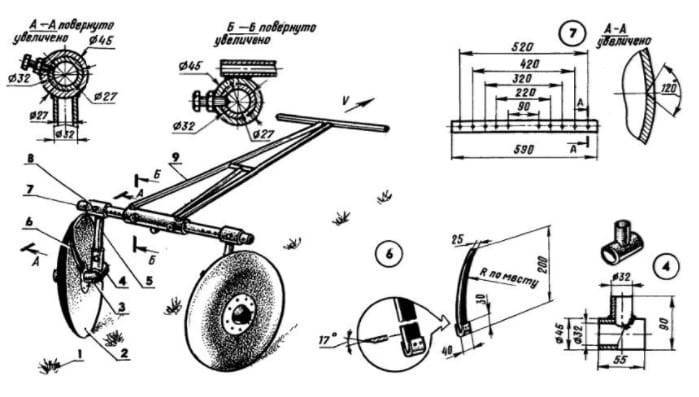

Как сделать дисковый плуг на мотоблок?

Дисковый плуг-окучник – это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступить к изготовлению такого плуга, изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.

Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:

В качестве основы плуга выступает опорный уголок. Для его изготовления используйте равносторонний уголок, полки которого в холодном состоянии должны сводиться под углом 70 °;
К уголку приварите носок. После этого через упорную планку приварите пятку;
Щечки закрепите на опорном уголке посредством петель. Дистанция между уголком и щечками должна быть такой, чтобы при раскрывании щечек их торцевые стороны не упирались друг в друга;
Поворотный механизм приварите к упорному уголку таким образом, чтобы опорная часть механизма располагалась перпендикулярно уголку.

В конце отрегулируйте щечки плуга. Для этого каждую из них зафиксируйте тисками и настройте так, чтобы в итоге они были загнуты в противоположную сторону друг от друга.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Преимущества самостоятельного изготовления и сборки

Плуги собранные умельцами из остатков железа.

READ Торцовка С Протяжкой Своими Руками Из Циркулярки

Главным плюсом плуга собственного производства является его дешевизна. Вы сможете сделать оснастку из уже имеющихся у вас материалов либо использовать детали от старенькых сельхозорудий. После расформирования муниципальных компаний осталось много ненадобного оборудования, которое можно дешево переработать под свои нужды.

Последующим преимуществом будет практическое соответствие произведенного плуга вашим требованиям по обработке определенного типа земли и нужных процедур по возделыванию определенных сельскохозяйственных культур. Вы сможете сделать разные рабочие инструменты для различных посевных площадей.

Применение узнаваемых по качеству материалов гарантирует успешное применение изготовленных своими руками устройств. Магазинные аналоги часто не оправдывают обозначенные технические свойства и требуют доработки и усиления главных частей. Скопленные в хозяйстве запчасти и разные железные конструкции сберегут для вас приличные деньги при самостоятельном изготовлении плуга.

Самодельную оснастку удобнее адаптировать под имеющуюся сельхозтехнику. Конструкцию плуга рассчитывают под определенный минитрактор по мощности и производительности. Также может быть дополнительная комплектация оборудования разными инструментами для проведения комбинированной обработки земляного надела.
