Какой хороший станок для заточки цепей бензопил

Лучшие профессиональные автоматические станки для заточки пильной цепи

Одной из лучших профессиональных моделей для заточки цепей бензопил является станок Sthil USG. Мощность устройства равна 180 Вт. Частота вращения диска станка для заточки цепи «Штиль» составляет 2800 об/мин. При работе приспособления уровень шумового потока достигает значения 75 дБ.

Станок для заточки цепей Sthil USG является одной из лучших профессиональных моделей

Станина из ударопрочного пластика надежно фиксируется на верстаке или другой плоской поверхности. В комплектацию станка для заточки цепей «Штиль» входят поворотный суппорт и два профильных шлифовальных круга. Инструмент может использоваться в качестве точила для цепей, оснащенных твердосплавными напайками, и зубьев со шлифовальной кромкой. Цена станка «Штиль» для заточки цепей бензопил достигает 27 тыс. руб.

Другим станком для профессиональных работ является модель Oregon 519789, мощность которой составляет 214 Вт. Данный инструмент может затачивать цепи бензопилы с шагом ¼-3/4 дюйма. Благодаря улучшенной системе зажима заготовки процесс осуществляется быстро и безопасно. Станок может использовать абразивные круги толщиной 3,2, а также 4,7 и 6 мм. Вследствие наличия торсионной пружины значительно увеличивается производительность работы.

Согласно многочисленным отзывам, станком для заточки цепей бензопил очень удобно пользоваться, что возможно благодаря эргономичной ручке со стартовой кнопкой и оптимальным уровнем подсветки. В комплектацию станка входят три шлифовальных круга. Купить модель можно за 31 тыс. руб.

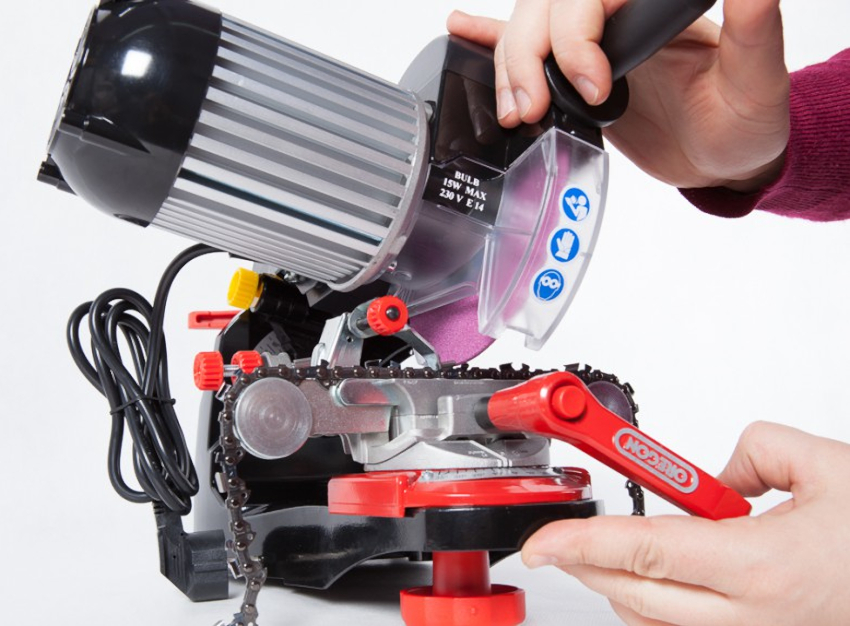

Станок для заточки цепей «Орeгон» способен заточить цепь любого вида с разным шагом звеньев

Другой профессиональной моделью данного производителя является станок Orеgon 620-230. Это усовершенствованный инструмент, для которого характерно сниженное на 50% время заточки, что стало возможным благодаря наличию гидроусилителя. Станок имеет также улучшенную геометрию заточки зубцов с углом до 55°.

Станок для заточки цепей «Орeгон» комплектуется 3 шлифовальными кругами разного диаметра. Для работы в малоосвещенном месте на устройстве установлена подсветка в виде лампочки на 15 Вт. Инструмент может развивать мощность до 214 Вт, обеспечивая частоту вращения шпинделя 6000 об/мин. Станок способен заточить цепь любого вида с разным шагом звеньев. Стоимость инструмента составляет 32,2 тыс. руб.

Пильный механизм любой модели бензопилы рано или поздно выходит из строя. Чтобы вернуть ему работоспособность, понадобится произвести заточку цепи. Для этого существует большой ассортимент инструментов. Для быстрого и качественного исполнения работ лучшим вариантом станет станок для заточки цепи

Выбирая оборудование, следует ориентироваться на его основные характеристики и принять во внимание отзывы специалистов и потребителей о популярных моделях мировых брендов

Главные элементы конструкции

Оборудование представляет собой монтажный отрезной прибор, единственное отличие в дисках. Вместо острого, в станке устанавливается шлифовальный. Стоимость одного заточного изделия редко превышает 200 рублей, а его эффективность и эксплуатационные характеристики находятся на высоком уровне. Часто используют точильный круг, толщина которого равна 3.5 мм, допускается меньшее значение.

Диск фиксируется на раме, где присутствует подвесная головка и зажимается надежными тисками. Рабочая часть пилы устанавливается на конструкции при помощи специальных зажимов. Диск плавно перемещается по каждому режущему элементу, производя заточку.

Перед использованием точильного станка, важно произвести предварительные настройки. Угол наклона должен соответствовать шагу звеньев, только так можно добиться профессиональной заточки

Перед использованием прибора, следует уделить внимание инструкции, особенно неопытным пользователям. Там описывается способ работы, технические характеристики оборудования, советы по настройке, а также правила хранения и эксплуатации

Некоторые люди создают такие станки собственноручно, они просто переделывают главные элементы монтажной пилы

Однако такое способен делать не каждый человек, это важно учитывать перед тем, как пытаться сэкономить пару тысяч. Ведь есть риск поломки пилы из-за неаккуратных действий

Кроме заточки станок дает возможность расправлять звенья цепи, что очень важно в некоторых моментах. Так как такое действие дает возможность продлить функциональные возможности изделия

№7 – ДИОЛД МЗ-0,13

Цена: 1600 рублей

Простой в эксплуатации, легко настраиваемый и совершенно не шумный девайс. Компактные габариты и отличная функциональность делает данный аппарат любимцем публики, при самой скромной скорости и мощности в нашем рейтинге, негативных оценок прибор в интернете практически не получил. Главное четко понимать, чего вы ждете от устройства, если вам просто нужно изредка затачивать свою пилу – вариант отличный.

Есть минимальные проблемы со сборкой – все-таки перед нами Китай, но это мелкие люфты на качестве работы сказываются незначительно. При учете того, сколько девайс стоит – это настоящая находка.

Правила продления межремонтного ресурса пильных цепей

Пильная гарнитура работает в сложных условиях.

В перечне отрицательных воздействий:

  • отсутствие полноценной смазки и экономия на качестве расходных материалов;
  • замена рекомендованного инструкцией цепного масла дешевыми суррогатами неизбежно сопровождается форсированным износом гарнитуры в целом;
  • даже дорогие фирменные шины и цепи плохо переносят чрезмерные нагрузки характерные для работы с древесиной больших диаметров;
  • нередки случаи эксплуатации новой цепи с приводом от изношенной ведущей звездочки;
  • неравномерный ход пильной цепи инициирует дополнительные нагрузки на двигатель и кинематику бензопилы.

Причинами преждевременного выхода заточной техники из строя, может быть нарушение правил эксплуатации, в том числе — неквалифицированного ухода, нефункционального применения и работы в условиях чрезмерных нагрузок.

Преимущества покупки станка

Зубья всегда должны находиться в остром состоянии, об этом знает каждый лесоруб. Однако большинство людей часто игнорируют это правило. Часто, чтобы не производить частую заточку, покупают бензопилы с усиленными звеньями, конечно, такой вариант прослужит в разы дольше, однако точить зубья будет сложнее.

Чтобы определить испорченную цепь, особых знаний не надо, каждый сможет заметить это, так как проходимость шины становится хуже, от этого повышается вибрация, а температура вырастает практически в два раза. Работать с таким прибором не рекомендуется, так как владелец может испортить бензопилу окончательно, а также нарушается техника безопасности.

У профессионала цепь тупится медленнее, чем у новичка. Связано это с тем, что человек, который имеет большой опыт, знает каждый нюанс работы и предпочитает пилить только тот материал, с которым аппарат справится. При эксплуатации изделия в неподходящих условиях, цепь портится в 3 раза быстрее

Также важно обращать внимание на расход, когда он повышается — это первый признак ухудшенного состояния зубьев

Не для каждого пользователя покупка точильного оборудования может быть полезным решением, однако прибор отлично подойдет для тех, кто не представляет дачной жизни без пилы. Его наличие способствует быстрому устранению неисправности, что повысит эксплуатационные характеристики в разы. Тем более некоторые производители выпускают дешевые изделия, покупка которых окупится сразу. Человеку больше не придется выбирать в магазине новую шину или запасную цепь.

Общие сведения

Принимая решение о приобретении заточного оборудования, необходимо ориентироваться на экономическое обоснование покупки с учетом объема работ, выполняемых инструментом. Если кратко обосновать, какой станок лучше для заточки цепей бензопил, можно отметить следующие моменты:

  1. Для домашнего, подсобного хозяйства или дачного участка вполне хватит ручного заточного устройства, тисов и напильников.
  2. Для бригады, занимающейся столярными работами или пилением леса, подойдет компактный переносной электрический станок.
  3. Для профессиональных работников, направленно занимающихся заточкой инструмента, на рынке представлены модели с поворотными шпинделями и автоматической подачей.

Затачивание пильной цепи представляет собой формирование торцовых и боковых лезвий. Кроме того, выводится дистанция по высоте от фронтальной кромки режущего зубца до плоскости ограничителя глубины. Правильность угла обработки определяется по специальным рискам, нанесенным производителем. Таким образом, довольно просто определить самый изношенный элемент в цепи, чтобы выбрать нужные параметры заточки.

Имея соответствующие навыки, цепь можно заточить при помощи механических приспособлений либо на специальном оборудовании. По принципу работы и оснащению различают несколько типов заточных станков:

  1. Устройства механического типа с оправками и напильниками.
  2. Инструмент с ручным приводом и соответствующим оснащением.
  3. Стационарные модификации с электрическим приводом и возможностью механической подачи обрабатываемой детали и самого инструмента.
  4. Полностью автоматические варианты.

Инструмент для заточки цепи бензопилы: виды и принцип функционирования

Существует несколько категорий заточных станков, основными из них являются: автоматические и ручные. Рассмотрим принцип работы каждого из них.

Особенности эксплуатации автоматических точильных станков для цепей бензопил

На сервисных предприятиях и лесопилках, выполняющих большие объёмы работ, применяют автоматические заточные установки. Такие приборы функционируют от электросети, позволяют с высокой точностью обрабатывать пильные ленты и обеспечивают высокую скорость обработки зубьев.

Стационарный заточной станок для цепей бензопил

Электрические станки существенно повышают эффективность работы оператора и позволяют автоматизировать процесс заточки режущих элементов. При выборе стационарного автоматического агрегата стоит учитывать такие технические характеристики, как мощность двигателя, скорость вращения шпинделя, массогабаритные показатели и уровень шума.

Принцип работы ручных станков для заточки цепей бензопил

Пильные элементы можно качественно обработать при помощи ручного станка либо набора для заточки цепи бензопилы при условии незначительной нагрузки на режущие элементы. Такое оборудование целесообразно использовать в домашних условиях либо на небольших хозяйственных предприятиях.

Ручное устройство для заточки режущей кромки цепей бензопил

Ручные станки имеют компактные габариты, которые можно легко перевозить с собой на различные расстояния. Оборудование представляет собой зажимное устройство с контуром для установки напильника под определённым углом.

Ручная обработка цепи

Приспособления позволяют быстро и точно заточить режущие кромки непосредственно на месте проведения распиловочных работ. О том, как правильно выполняется ручная заточка цепи бензопилы на станке, можно узнать из видео ниже.

Видео «Особенности применения ручного заточного станка»:

Заточка цепей на стационарных и мобильных станках

Стационарные станки располагаются неподвижно на верстаках в мастерских, и для их полноценной работы требуется подключение к электросети. Оборудование позволяет максимально точно выставить нужный угол наклона и выполнить рез. Электроустановки также можно использовать для корректировки резцов, свёрл и правок фрезы.

Мобильная заточная установка

Ручные станки являются походным вариантом автоматических агрегатов. Для заточки зубьев оператору необходимо закрепить устройство на шине бензопилы, ослабив зажим цепи. После этого выбирается определённый угол, и каждое звено затачивается поочерёдно руками при помощи напильника.

Мнение эксперта Артём Крикунов Консультант по подбору инструмента ООО “ВсеИнструменты.ру”

Совет! Чтобы максимально эффективно выполнить заточку цепи, в качестве шаблона следует взять зуб, который изношен больше остальных. Затем под него выполняется подгонка остальных пильных элементов. Благодаря такому подходу обеспечивается равномерное распределение нагрузки, а также исключается разрыв слабых звеньев.

Технические характеристики оборудования для заточки цепей

Заточные станки существуют различных мощностей, габаритов, скорости оборотов заточного диска и так далее. Для наиболее эффективного использования инструмента необходимо его правильно подобрать, ведь не всегда существует необходимость в дорогих промышленных станках, тогда как, с другой стороны, никому не хотелось бы сталкиваться с ремонтом станка из-за их чрезмерной перегрузки в работе.

Критерии при выборе:

  1. Частота оборота шпинделя. Этот показатель является одним из важнейших при выборе подходящего оборудования. Оборудование, обладающее более высокими оборотами намного быстрее заточат цепь, но в то же время, обойдутся немного дороже. Поэтому, для применения на дому или в частной небольшой мастерской будет достаточно инструмента, работающего со скоростью в 3 000 оборотов. Тогда как для ежедневного применения при выполнении большого объема работ (для средних или пользующихся высокой популярностью мастерских) необходимо выбирать инструмент, показывающий 5 000 — 7 500 оборотов в минуту.
  2. В зависимости от отрасли применения, необходимо выбирать также и станки с разным диаметром заточного круга. Так, на машиностроительных предприятиях будет смысл использовать оборудование с диаметром диска, равным 400 мм. Тогда как в быту или небольших мастерских большую эффективность покажет станок с диском до 110 мм.
  3. В зависимости от частоты использования данной техники, необходимо выбирать мощность электродвигателя. Например, для применения на дому нету смысла покупать инструмент с высокой мощностью, будет достаточно и станков с мощностью, не превышающей 250 кВт. Тогда как для применения в профессиональных условиях, этой мощности может быть недостаточно, из-за чего рекомендуется применять станки с мощностью от 500 кВт.
  4. Не менее важным будет выступать дополнительный функционал станка. К такому функционалу можно отнести возможность поворота шлифовальной головки, что значительно ускоряет процесс работы. Однако, снова-таки, приобретение такого оборудования не всегда эффективно из-за более высокой стоимости.

Как сделать станок самому

Чтобы собрать станок для заточки цепей своими руками, можно воспользоваться ненужными деталями, которые хранятся в гараже или сарае. Для станины подойдут обыкновенные слесарные тиски, к основанию которых крепятся 2 стальные пластины. Это будет направляющая для фиксации пильной гарнитуры, задающая правильный угол наклона. Поджимаются пластины поворотной рукоятью, надёжно удерживая цепь.

Функцию силовой установки может выполнить любой старый электродвигатель мощностью от 85В. На валу крепится шлифовальный диск от болгарки. В идеале двигатель лучше размещать на подвижной станине, что заметно упростит рабочий процесс. Защитный кожух изготавливается из обрезанной пластиковой канистры, устанавливается таким образом, чтобы принимать на себя летящие искры. Для повышения точности выполняемых работ самодельную конструкцию можно оснастить подсветкой: любой лампочкой и светоотражателем автомобильной фары.

Самодельный станок для заточки цепей изготовить несложно, но даже такая элементарная конструкция требует определённых знаний и опыта. Поэтому гораздо эффективнее и безопаснее будет покупка заводской модели.

Популярными производителями в этой области считаются компании Stihl, Makita, Sadko, Oregon. Есть и российские компании, выпускающие подобный инструмент. Это марки «Вихрь», «Алтай», «Калибр». Некоторые модели станков могут затачивать не только цепи бензопил, но и режущие части другого садового инструмента. Покупать такие приспособления более выгодно, особенно если требуется точить дорогую цепь или оказывать услуги по заточке соседям, знакомым.

Рейтинг заточных станков 2022

Patriot MG 220

Недорогой точильный станок для нерегулярной заточки цепей бензопил. Мощность у него невелика – всего 85 Вт, но этого хватает, чтобы время от времени заточить пару цепей. Здесь используется заточной круг диаметром 105 мм и толщиной 4,8 мм. Также можно использовать круги толщиной 3,2 и 4,2 мм (продаются родные у Patriot). Диаметр посадочного гнезда здесь составляет 22,2 мм. Скорость вращения диска 4800 об/мин, поэтому прибор можно смело отнести к высокооборотистым.

Устройство способно затачивать под углом от 0° до 40° (вращение крепления цепи). Пользователи отмечают, что у станка хорошее литье, и он не тарахтит во время работы. Правда, производитель не предусмотрел стопор вала двигателя, поэтому при замене диска его придется дополнительно стопорить ключом.

Вихрь СЗЦ-200

Станок для цепей отечественного производства мощностью 200 Вт. Двигатель разгоняет рабочую насадку до 6000 об/мин, поэтому заточка цепей производится довольно быстро. Диаметр заточного круга составляет 100 мм, толщина 3,2 мм, а посадочное гнездо у него 10 мм. В зависимости от типа цепи можно выбирать угол заточки от 0° до 30°. На корпусе устройства располагается ограничитель глубины заточки – он необходим, чтобы во время работы случайно не разрезать цепь избыточным надавливанием.

Сверху рабочий диск закрыт пластиковой защитой и прозрачным щитком, который защищает глаза от попадания искр. В комплекте с устройством идет специальный металлический стержень, который стопорит диск, если его нужно открутить и поменять. Кстати, если этот стержень потеряется, то вместо него можно использовать кусок обычной проволоки катанки 6-ки. Весь прибор весит всего 2 кг.

ДИОЛД М3-0,13

Станок российского бренда, но китайского происхождения. Этот прибор не для лесоповала, но в домашних условиях станет настоящим спасением. Мощность двигателя составляет 130 Вт. При этом он разгоняет диск до 2500 об/мин – для серийной заточки не подойдет, а 1 – 2 раза в день восстановить зубья цепи – вполне. Здесь хорошая литая подошва, которая будет крепко (без люфтов) держать цепь при правильном и надежном закреплении устройства на столе. Кстати, крепежи подошвы к столу также идут в комплекте.

В комплекте с устройством идет родной заточной диск диаметром 100 мм, посадочным гнездом 10 мм и толщиной 3,5 мм. Качество диска хорошее (не нужно менять сразу же после покупки). Если вам нужен прибор для гаража, чтобы время от времени точить цепь своей бензо- или электропилы, недорогой ДИОЛД М3-0,13 станет хорошим приобретением.

Rezer EG235-CN

Это хороший мощный тяжелый станок для регулярной заточки пильных цепей. Он может точить цепи с шагом 0,325, 0,375 и 0,404 дюйма. Регулировка шага выполняется с помощью бокового винта. Крепление цепи осуществляется не автоматической системой, а эксцентриковыми натяжителями. Станок имеет хорошее литье, все элементы изготовлены из металла. Отметим, что здесь идет крупный диск диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо у него 22,2 мм. Двигатель мощностью 235 Вт разгоняет пильный диск до 3000 об/мин.

Данная модель оснащена подсветкой, которая располагается возле диска. Она запускается при включении устройства. Правда в подсветке стоит не светодиодная лампочка, а лампа накаливания. Приятным моментом является наличие второго заточного диска, который идет в комплекте. Его толщина составляет 3,2 мм. Весит заточной станок 5,8 кг. В сети есть подробный видеообзор этого устройства.

Champion C2001

Модель от Champion оснащена двигателем мощностью 230 Вт, который вращает пильную насадку со скоростью 3000 об/мин. Этот станок для заточки цепей бензопил, как и предыдущее устройство, работает с дисками диаметром 145 мм и толщиной 4,5 мм. Посадочное гнездо 22,2 мм. В принципе у этих двух станков диски взаимозаменяемы. Отметим, что здесь угол заточки цепи может производиться в диапазоне от 0° до 40°. При этом сама вращающаяся платформа имеет трещотку, и при переключении вы услышите характерный звук. Снизу под платформой располагается затяжной винт для надежной фиксации цепи.

Сама по себе база с двигателем и заточным диском может менять угол наклона в горизонтальной и вертикальной плоскостях в диапазоне от 40° до 90°. Благодаря этому вы сможете максимально точно настроить прибор для идеальной заточки цепи бензопилы. Здесь есть подсветка, которая дает хороший обзор рабочего участка. Дополнительно в комплекте идет абразивный брусок. В целом это отличная модель за свои деньги.

Чем еще укомплектовать гараж:

  • Подготовка под покраску любых поверхностей: выбираем хороший пескоструйный аппарат
  • Качаем воздух литрами: какой масляный компрессор выбрать

Критерии выбора станка для заточки цепных пил

Для того чтобы выбрать оптимальный станок для заточки цепей своей бензопилы, необходимо понимать, какие параметры этого оборудования являются самыми важными

Кроме таких показателей, как вес и напряжение источника питания, в первую очередь следует обратить внимание на диаметр, возможные толщину и скорость вращения заточного диска, а также мощность привода станка. Если есть особые требования к скорости и удобству заточки, то следует внимательно изучить функциональные особенности своего будущего приобретения, особенно в части установки цепи

Частота оборотов шпинделя и диаметр заточного круга

Скорость снятия металла с режущих поверхностей зуба прямо пропорциональна линейной скорости края заточного диска. Для обычных абразивов из корунда на керамической связке и подобных им материалов нормой считается предельная линейная скорость 30÷35 м/с

Поэтому при выборе станка для заточки пильных цепей следует обратить внимание на то, как соблюдается этот параметр производителем. К примеру, скорость вращения диска бытовой модели очень авторитетного производителя заточных станков Oregon составляет 6000 об/мин., а его диаметр равен 100 мм. Несложный расчет показывает, что линейная скорость кромки в этом случае будет равна 31.5 м/с, что соответствует норме

Круг станка Champion 2001 PRO имеет следующие характеристики: 3000 об/мин. и диаметр 145, а его линейная скорость, соответственно, составит 23 м/с

Несложный расчет показывает, что линейная скорость кромки в этом случае будет равна 31.5 м/с, что соответствует норме. Круг станка Champion 2001 PRO имеет следующие характеристики: 3000 об/мин. и диаметр 145, а его линейная скорость, соответственно, составит 23 м/с.

Мощность станка

Шлифовальный диск находится в контакте с металлом зуба всего несколько секунд, поэтому такой обработке не требуется какой-то особенной мощности привода. Многие станки с хорошей репутацией имеют мощность электродвигателя от 85 до 180 Вт. Правда, встречаются модели, приводы которых выдают 400 и более ватт. Скорее всего, это избыточная мощность предназначена для использования станка в качестве точила для ножей и слесарного инструмента.

Комплектация и дополнительные функции

Заточные станки отгружаются потребителям в различной комплектации. У одних в состав поставки входит только сам станок, необходимые ключи и инструкция по эксплуатации. Другие включают в нее несколько абразивных дисков разной толщины, поверочные калибры, шаблоны и дополнительные ключи. Не все станки поставляются с прозрачным защитным экраном, который обязателен по требованиям техники безопасности.

Функциональные отличия станков, в основном, касаются различных механизмов, предназначенных для облегчения и ускорения работы с установкой, фиксацией и передвижением цепи. Среди них можно отметить:

  • устройство натяжения цепи;
  • синхронизатор автоматической фиксации цепи при опускании заточного диска;
  • механизм перемещения цепи в новую позицию;
  • устройство быстрого зажима и цепи.

Наиболее популярные модели заточных агрегатов

К наиболее востребованным моделям автоматизированных станков для затачивания зубьев бензопильных цепей относятся:

  • Sthil.
  • Sadko.
  • Husquarna.

ЭЗС от производителя Stihl пользуются огромной популярностью, собственно, как и бензопилы

Среди отечественных производителей, выпускаемых электроинструменты, особое внимание уделяется компании «Тайга». Эта фирма уже давно известна качеством своей техники, преимуществом которой является относительно невысокая стоимость по сравнению с именитыми брендами. Китайские изделия фирмы «Forte» можно приобрести по уникально низкой стоимости, но при этом не стоит надеяться на продолжительный срок эксплуатации

Китайские изделия фирмы «Forte» можно приобрести по уникально низкой стоимости, но при этом не стоит надеяться на продолжительный срок эксплуатации.

В завершении стоит отметить, что не так важно, какой фирмы станок вы приобрели, главное учитывать его технические параметры, а также научиться пользоваться. Приобретая для себя станок, можно быть уверенным в том, что бензопила всегда будет готова к новым работам

Принцип действия и классификация

Конструкция похожа на монтажную пилу со шлифовочным диском в подвесной головке, закреплённой на опорной раме, вместо отрезного.

Поворотные тиски фиксируют пильную часть, а каждый зубец последовательно обрабатывается подводимым точилом. Нужный угол самостоятельно выставляется оператором по шагу между звеньями. Как правило, толщина круга составляет 3.5 – 4.0 мм.

Чтобы максимально остро обработать каждое звено надо расположить диск перпендикулярно цепи. Продлить ресурс можно отдельной правкой каждого зубца.

Следует помнить, что станком также выравнивается полотно бензопилы. С этой целью выбирается наименьший зубец, под который подгоняются все остальные. При одинаковых размерах нагрузка на внутренний механизм снижается. Кроме того выравнивание предотвращает распад звеньев.

Рейтинг лучших механических (ручных)

Если вы обладаете достаточными техническими навыками и большим количеством свободного времени, можно приобрести ручной станок для затачивания пильных цепей. Он дает возможность более точно и аккуратно править пильные зубья. Кроме того, его стоимость в несколько раз меньше электрического.

Champion C6500

Простой и надежный станок для ручной правки режущей кромки пильных цепей. Литой металлический корпус для большей защиты от коррозии покрыт порошковой краской. Струбцина, расположенная в нижней части позволяет без труда зафиксировать станок на любой поверхности.

Технические характеристики:

  • производитель – Champion;
  • модель – C6500;
  • Родина бренда – Россия;
  • страна производства – Китай;
  • класс – бытовой;
  • вес, кг – 0,54;
  • габариты, мм – 30х100х200;
  • цена, в руб – 1 130.
ДостоинстваНедостатки
простая и надежная конструкцияпластиковый фиксатор напильника
возможность фиксации на любой поверхности
поворотная платформа

Rezer HSB-303

Механический станок бытового класса для эффективного затачивания. Металлический корпус, покрытый порошковой краской, обеспечивает длительную эксплуатацию. Струбцина позволяет зафиксировать устройство на верстаке или рабочем столе.

Технические характеристики:

  • производитель – Rezer;
  • модель – HBS-303;
  • Родина бренда – Россия;
  • страна производства – Китай;
  • класс – бытовой;
  • вес, кг – 0,59;
  • габариты, мм – 30х100х200;
  • цена, в руб – 992.
ДостоинстваНедостатки
качество сборкипластиковый фиксатор напильника
надежная струбцина
градуировка поворотной платформы

DDE GT0103

Универсальный станок для заточки пильных цепей. Металлический корпус и направляющие обеспечивают надежность конструкции и простоту использования. Для фиксации инструмента он оснащается струбциной с винтовым фиксатором.

Технические характеристики:

  • производитель – DDE;
  • модель – GT0103;
  • Родина бренда – США;
  • страна производства – Китай;
  • класс – бытовой;
  • вес, кг – 0,55;
  • габариты, мм – 290х165х65;
  • цена, в руб – 1 559.
ДостоинстваНедостатки
простота использованияпластиковый фиксатор напильника
точность настройки
градуировка поворотной платформы

Сводная сравнительная таблица

Ниже представлена сводная рейтинговая таблица для большего удобства сравнивания инструментов.

НаименованиеГабаритные размеры, ммВес, кгСтоимость, руб
Champion C650030х100х2000,541 130
Rezer HSB-30330х100х2000,59992
DDE GT0103290х165х650,551 559

Также цепную пилу можно заточить напильником, цена которого сущие копейки.

Геометрия зуба цепи

В любых цепях для бензиновых или электрических пил применяются зубья с односторонней заточкой, половина кромок зуба точится левосторонней заточкой, половина – правосторонней. Чтобы бензопила не вибрировала и не застревала в пропиле, зубья с разными кромками устанавливаются на цепи поочередно с левым и правым резом.

У режущих зубьев есть два определяющих параметра:

  • Передний или рабочий угол режущей кромки. Измеряется угол в горизонтальной плоскости, между шиной бензопилы и вертикальной плоскостью клиновидной кромки зуба. Величина переднего угла составляет около 30 о ;
  • Вертикальный угол, или угол бокового наклона режущей кромки. Для большинства цепей величина бокового угла составляет 5 о .

Заточка цепей для бензопил предполагает снятие металла на режущей кромке зуба, одновременно выдерживая величину переднего и бокового угла кромки. Сделать это можно своими руками с помощью напильника, или на мини-станке, или с помощью приспособления, приведенного на видео:

Как выполнить правку зуба бензопилы

Квалифицированно заточить цепь бензопилы можно только на мини станке или на стационарном заточном агрегате. Тем не менее, использовать станок для заточки цепей бензопил не всегда есть возможность, поэтому зачастую приходится выполнять минимальную правку или заточку с помощью напильника или шаблона, как на видео:

Ручная заточка цепи бензопилы выполняется в следующей последовательности:

  1. Бензопилу необходимо установить на ровную горизонтальную поверхность, вертикально выровнять шину и подпереть ее и корпус так, чтобы при работе напильником положение зуба не менялось;
  2. По риске на верхней плоскости зуба выбираем правильное направление круглого напильника и легкими толкающими движениями 5-6 раз снимаем металл с режущей кромки зуба. При этом требуется выдерживать одновременно передний и боковой углы.

Кроме режущих зубьев, в цепи установлены похожие на выступы вертикальные ограничители глубины реза. Их тоже необходимо стачивать на 0,1-0,3 мм.

Основная проблема при заточке цепи руками заключается в том, что напильник серьезно «играет» при движении, а значит, о том, чтобы выдержать оптимальный передний угол, не может быть и речи. Поэтому таким образом можно только слегка подправить остроту, но полноценно восстановить режущую способность пилы будет достаточно сложно.

Кроме того, потребуется правильно подобрать диаметр напильника, который во многом зависит от параметров цепи.

Удержать угол заточки в оптимальном значении и снять качественно чистовую кромку зуба можно только выполняя заточку цепей.

Как правильно выбрать станок для заточки, критерии выбора

Разберемся, что же нужно учитывать, выбирая станок для улучшения остроты цепи. Есть несколько критериев:

  • Мощность устройства. Один из важнейших параметров. Она должна быть тем больше, чем чаще и интенсивнее будет использоваться сам станок. От этого параметра зависит скорость затачивания и эффективность процесса. Приборы, имеющие значение показателя менее 200 Вт, считаются моделями малой мощности. Для обычного использования дома достаточно варианта мощностью 200-220 Вт, а то и меньше — все зависит от того, насколько часто вы используете саму пилу и как часто вам нужно затачивать именно цепь. Для профессионального применения придется покупать устройство с мощностью не менее 500 Вт.
  • Частота вращения и тип шпинделя (рабочего элемента). От этих показателей сильно зависит производительность станка, так как чем быстрее крутится заточной круг, тем быстрее затачивается цепь. Оптимальный вариант скорости может меняться в пределах 3500-7000 об/мин. Если работать на устройстве предстоит часто, то нужно выбирать модель с более высокими показателями.

Цепь, установленная на станок для заточки

  • Диаметр используемого круга. Для применения станка дома вполне подойдет модель с диаметром круга в районе 10 см. А на предприятиях и в крупных мастерских круг может иметь диаметр 500 мм.
  • Эффективность и наличие ряда других функций. Подобный станок часто используется не только для обработки пилящей части, но и выполняет ряд других функций: например, применяется для заточки другого оборудования. Также будет хорошо, если он имеет такие функции как регуляция цепи, зажим, шлифовку, регулировку натяжения и т.д.

Устранение рисков приобретения подделки

Менее удачным может оказаться выбор дешевого заточного станка для цепей бензопил неизвестного происхождения. Данная модель не в полной мере соответствует современным требованиям, не обеспечивается гарантийными обязательствами и запасными частями.

На отечественном рынке 15-18% всего объема предложений по продаже заточных станков составляет китайский фальсификат, в ряде случаев удачно копирующий лучшие образцы брендовых производителей.

Риски приобретения подделки устраняются покупкой выбранной модели в лицензированных магазинах или торговых представительствах дилерских структур.

Рекомендации по эксплуатации, уменьшающие износ зубьев

Правильная эксплуатация пильной гарнитуры способствует значительному износу зубьев и позволяет сэкономить средства на затачивании рабочего инструмента:

  • желательно приобретать пару цепей, а их периодическая замена местами позволяет получить равномерный износ всех гарнитурных элементов гарнитуры и способствует наиболее полному использованию заводского ресурса;
  • систематически нужно переворачивать шину с целью обеспечения равномерного износа шинных пазов и роликов в подшипнике на ведомой звездочке;
  • подшипники на ведущей и ведомой звёздочках нужно периодически смазывать, что поможет продлить эксплуатационный срок, а также сделает работу более лёгкой и удобной;
  • для периодической правки притупленной цепной гарнитуры с незначительнымипризнаками деформации можно использовать специальный напильник и оправку, задающую правильный угол заточки;
  • в процессе заточки обязательно нужно контролировать правильную высоту ограничителя по глубине пропила;
  • регулярно нужно проверять правильность цепного натяжения, так как перетянутая или недотянутая гарнитура способна уменьшить срок эксплуатации и вызывает сбой в работе оборудования;
  • примерно через пару минут после начала работы проверьте нужно обязательно проверить натяжение цепи и отрегулировать этот параметр пильной гарнитуры.

Важно регулярно проверять наличие в баке агрегата масла, а также контролировать правильность функционирования маслонасоса. Категорически запрещается использовать в бензопилах отработку

Также нельзя устанавливать непредусмотренные производителем шины. Длинная шина увеличивает нагрузку на пилу и способна быстро вывести оборудование из строя.

Заключение

Выбор точильных станков зависит от условий их эксплуатации. Среди предложений в одной ценовой нише можно найти оборудование с различными техническими характеристиками. Заточка цепей бензопил требует профессиональных знаний.

  • Обзор самых лучших и популярных моделей недорогих бензопил: основные преимущества и недостатки данных моделей и видео-инструкция по подбору бензиновой пилы бюджетного класса
  • Какой бензин для бензопилы можно использовать: 92 или 95й, сколько и какого масла нужно добавлять в топливо и как правильно развести смесь
  • Шлифовальный станок по дереву: как изготовить своими руками дисковый, ленточный или барабанный, рекомендации по подбору материала, обзор заводских моделей, советы по уходу и обслуживанию
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
