Восстановление никель-кадмиевой банки
Стоит сразу отметить, что подобная работа не всегда имеет смысл, но попробовать можно. Ещё раз повторимся, восстановить можно исключительно никель-кадмиевые банки, да и то не всегда.
Алгоритм работы таков. Сбоку корпуса необходимо просверлить отверстие не более 1 мм в диаметре. Отверстие делается не по центру, а ближе к низу или верху. Просверлен должен быть только корпус, если задеть внутренности, то элементу уже ничего не поможет. Далее при помощи шприца внутрь закачивается дистиллированная вода.
ФОТО: longway.ruДистиллированную воду можно купить в магазине, хотя здесь хватит и воды для инъекций из аптеки
Батарея полностью заполняется, после чего её оставляют в таком же положении на 24 часа. По истечении суток элемент нужно полностью зарядить (это самый сложный момент, необходимо найти нужный прибор) и оставить ещё на неделю. Отверстие при этом остаётся открытым. Если напряжение осталось на том же уровне или упало незначительно, отверстие можно замазывать или запаивать и собирать аккумулятор. Обычно такой ревизии хватает на пару лет.
ФОТО: spencerservices.comЕсли всё пройдёт нормально, шуруповёрт проработает ещё пару лет
Проверка по величине сопротивления
Правильное функционирование аккумулятора проверяют сравнением внутреннего сопротивления элементов питания. Искомую величину находят при делении рабочего параметра напряжения на силу тока, дальнейшего вычета сопротивления нагрузки.
Значение первых характеристик определяют под нагрузкой. В качестве последней рекомендуют взять резистор мощностью 25 Вт и сопротивлением 10 Ом. Проверке подвергают каждый элемент.
Для лучшего понимания приведем пример расчета для одного элемента питания. Например, рабочие величины напряжения и силы тока составляют 1.18В и 110 мА соответственно. Последнее значение обязательно переводят в амперы, т. е. 110 мА – это 0.110 А. Частное от деления данных величин (1.18/0.110) будет составлять 0.73 Ом. От полученного следует вычесть значение сопротивления резистора (10 Ом). Искомая величина будет равна 0.63 Ом. Если сопротивление второй батарейки окажется 5 Ом, то она будет считаться непригодной.
При проверке замеряют сопротивление «банок»
Проверка банок аккумулятора шуруповерта
Если предварительные испытания инструмента указывают на неисправность банок, следует приступить к разборке корпуса батареи. Банками называются элементы питания, которые последовательно соединены между собой и располагаются внутри аккумулятора. Именно они сохраняют электрический заряд и осуществляют питание инструмента. Как правило, любой АКБ включает в себя 10–12 банок по 1,2 вольта.

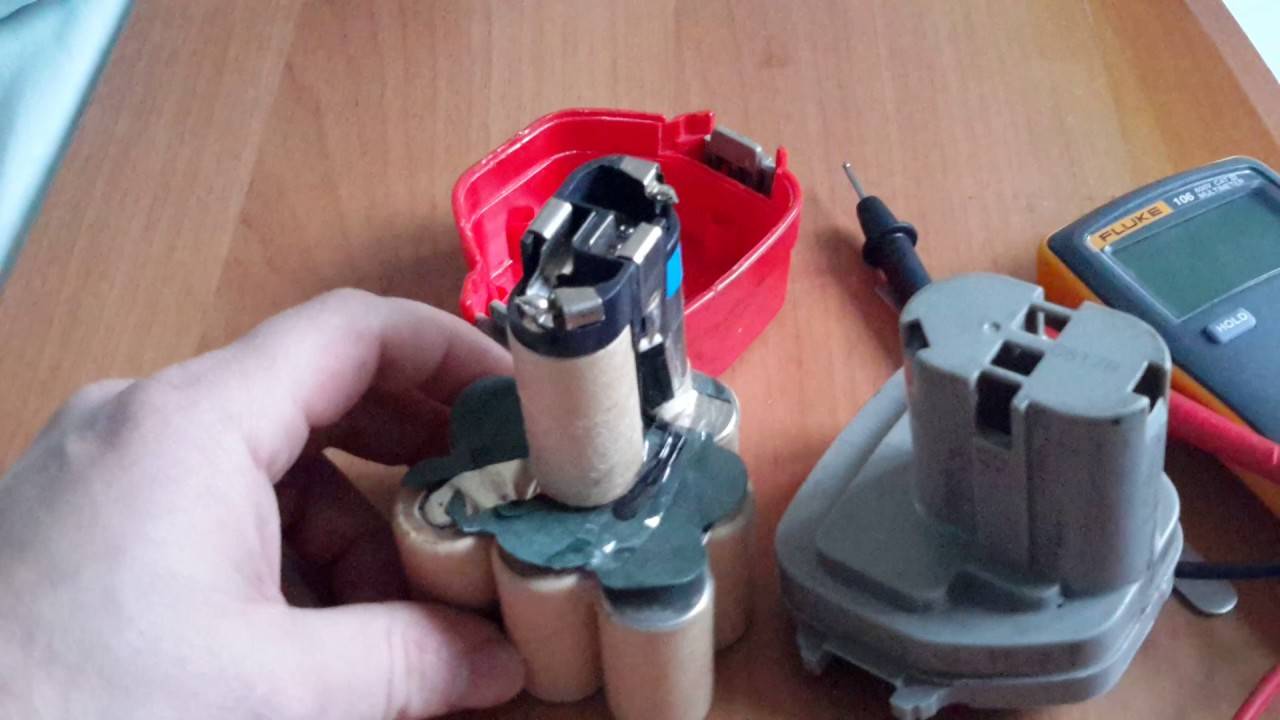

Первоначально требуется визуально проверить целостность соединений банок между собой. Часто бывает, что из цепи за счет обрыва выпадает несколько отдельных банок, что приводит к ухудшению работы аккумулятора в целом.

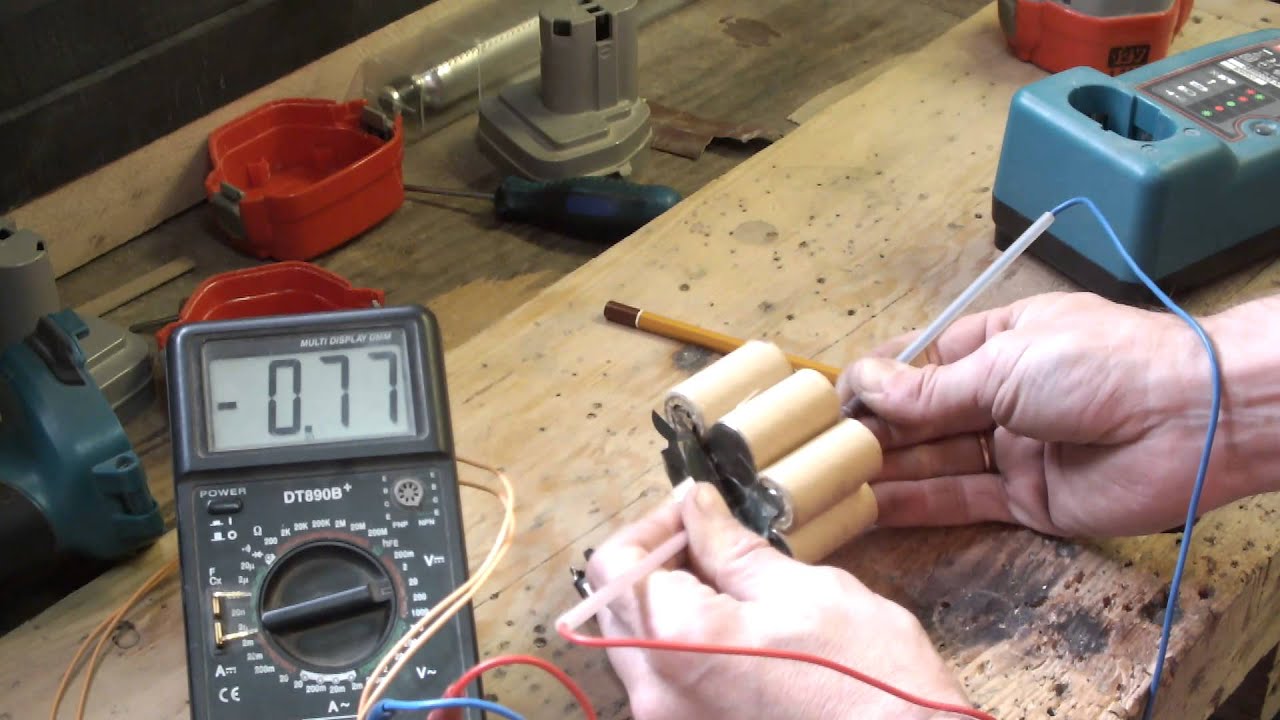

Если все соединения в порядке, нужно измерить напряжение каждой из банок в отдельности. При этом напряжение должно составлять не менее 1,2 вольта. Измерения осуществляются с помощью мультиметра, щупы которого подключаются к полюсам банки. Если прибор не показывает напряжение, такие банки подлежат замене. Если неисправные части не определяются, необходимо повторить тестирование под нагрузкой.
Это важно: проверку банок измерительным прибором следует осуществлять, когда отдельные элементы отсоединены от каких-либо датчиков, для этого нужно распаять цепь паяльником.
Чтобы починить АКБ, потребуются минимальные знания в электрике – с этим сможет справиться даже начинающий домохозяин. Самостоятельный ремонт батареи шуруповерта позволит сохранить семейный бюджет и даст вашему инструменту вторую жизнь.
Устройство батареи шуруповёрта
Количество банок в аккумуляторной батарее зависит от мощности инструмента и типа самих банок. Для бытовых шуруповёртов дрелей, шлифмашин и другой мелкой техники того же класса, обычно последовательно соединяют от 4 до 16 банок. Компактные и мощные аккумуляторные банки подороже (значительно дороже), зато занимают меньше места и легче по весу. Чем легче аккумулятор, тем проще и легче работать ручным электроинструментом.
Соединяются между собой банки контактными пластинами. Контакты с первой и последней выведены на внешнюю колодку на корпусе. Это силовые клеммы, через которые производится заряд/разряд. На этих же контактах можно замерить общий заряд аккумуляторной батареи.
Схема аккумулятора шуруповерта не нужна. Все батарейки подключены одна за другой
Вообще, контактов на разъёме, может быть, четыре или пять. Пять контактов — в технике подороже, аккумуляторы которых собраны на литиевых банках. В них надо контролировать ток заряда каждой из банок, так что требуется ещё и плата контроля, и термодатчик. И они требуют наличия более сложной зарядной станции, которая балансирует зарядные токи.
Как проверить батарейки в аккумуляторе

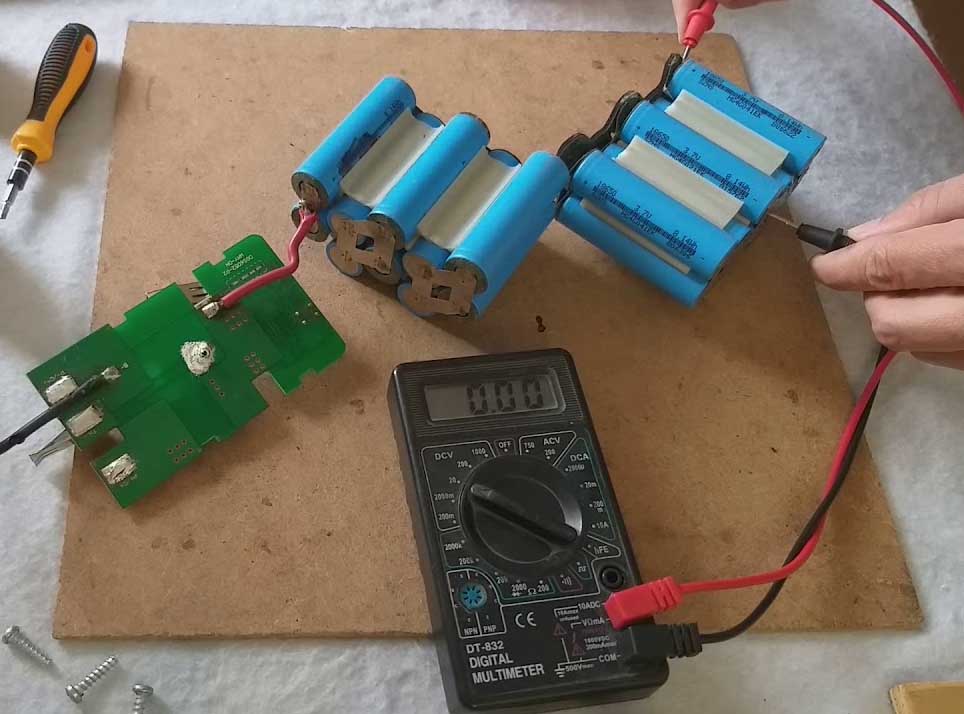

После полного заряда батареи берём мультиметр, и измеряем заряд на каждой. Полный заряд — до погасшей лампочки на зарядном устройстве. На мультиметре выставляем режим измерения напряжения, выбрав подходящий предел измерений. Прикладывая щупы поочерёдно к контактам каждой из банок, замеряем на них напряжение. Те, на которых оно ниже чем надо, каким-то образом обозначаем.
Уровень заряда на каждой из банок зависит от типа. Как уже говорили, на никелевых банках он должен быть 1,2 В, на литиевых — 3,6 В. Допустимая разница — 10–15%. Если показания ниже, значит, эта банка «просаживает» общий заряд аккумулятора и её стоит заменить, её и маркируем.
Для восстановления батареи шуруповёрта нужен мультиметр
Вставляем аккумулятор и работаем до тех пор, пока заметно не просядет мощность шуруповёрта. Снова разбираем корпус и повторно замеряем вольтаж. На этот раз — остаточный. На повреждённых банках падение будет больше, чем на нормальных. Таким образом, вы окончательно увидите, какие из банок надо пустить под замену.
Есть и второй способ проверить аккумуляторные батареи. Нужна будет ещё дополнительно лампочка соответствующего вольтажа. Для АКБ на 12 В, лампочка такая же. После полной зарядки АКБ шуруповёрта подключить лампу к рабочим клеммам батареи и дождаться полной разрядки. Разобрать аккумуляторную батарею и замерить остаточное напряжение на каждой банке. Те, на которых оно будет самым малым, и садят батарею. Их помечают и они идут под замену.
Как выбрать аккумуляторные банки под замену
Вообще, тип аккумуляторных банок лучше не менять. А если менять, то вместе с зарядным устройством — у никелевых и литиевых аккумуляторов зарядные токи отличаются, потому и зарядные станции имеют различные характеристики.
На корпусе банок указаны ключевые параметры
Дальше, смотрим на такие параметры аккумуляторных банок, как напряжение и количество ампер/часов, которое аккумулятор в состоянии накопить. Если выбираете под замену несколько банок, то характеристики имеет смысл брать аналогичные. Если меняете все батарейки, то мощность (количество ампер/часов) можно взять и побольше — дольше будет работать шуруповёрт на одном заряде аккумулятора.
Как правильно хранить
Перед использованием обязательно читайте инструкцию к прибору.
Никель — кадмиевые аккумуляторы перед хранением разрядите, но не полностью, а так, чтобы шуруповёрт работал не в полную силу. После длительного хранения раскачайте баратею так же, как перед первым использованием.
Видео: Достоинства, недостатки, эксплуатация и хранение никель — кадмиевых аккумуляторов
https://youtube.com/watch?v=nDiruTHCDh0
Никель — металлогидридные аккумуляторы перед хранением зарядите полностью. Если не пользуетесь более одного месяца, периодически подзаряжайте. После длительного хранения поставьте не заряд на сутки.
Литий — ионные аккумуляторы можно заряжать в любое время. У них самый низкий ток саморазряда. Главное, не разряжайте их полностью. Если во время работы инструмент перестал работать в полную силу, не рискуйте. Зарядите батарею.
Как видите, ремонт батареи не так уж и сложен. Если правильно провести диагностику, то можно самостоятельно ремонтировать все виды аккумуляторов.
Общие рекомендации перед проверкой аккумулятора
Перед тем как проверить аккумулятор шуруповерта мультиметром на предмет возможных неисправностей, следует напомнить себе о том, что никель-кадмиевые батареи, установленные в большинстве электроинструментов, обладают так называемым « эффектом памяти». Коротко его суть заключается в том, что по причине частых и нерегулярных подзарядок емкость «банок» АКБ уменьшается, и батарея не использует свой ресурс во всей его полноте.
Перед проверкой батареи ее следует полностью зарядить, чтобы показатели, снимаемые тестером, были максимально точными. Имейте в виду, что оптимально точным тестирование окажется в том случае, если оно будет проведено под нагрузкой. Именно для этого батарее понадобится достаточное количество заряда.
Набор инструментария, который вам понадобится, прост:
- тестер (или мультиметр),
- отвертка,
- нож,
- паяльник,
- плоскогубцы.
Проверка под нагрузкой
Схема проверки аккумулятора амперметром.
Предварительная проверка не позволяет оценить емкость аккумулятора, т.е. время, в течение которого он будет разряжаться. Для оценки параметра необходимо провести проверку аккумулятора под нагрузкой. Если мощность указана на накопителе, то мощность нагрузки подбирается по этому значению. В случае если мощность аккумулятора неизвестна, нагрузку примерно можно выбрать из расчета, что ее мощность составляет половину произведения силы тока, отдаваемого аккумулятором при работе, на напряжение аккумулятора. Обычно достаточно использовать нагрузку мощностью 35-40 Вт. В качестве такой нагрузки можно использовать лампу для автомобильной фары мощностью 35 Вт или спот-лампу на 12 В той же мощности.
Собирается схема, где аккумулятор, как источник электроэнергии, разряжается на нагрузку через амперметр. Напряжение измеряется вольтметром. Батарея включается на 2-3 мин. Если за это время яркость нагрузочной лампы не уменьшилась, то емкость аккумулятора можно предварительно оценить как нормальную. Такой вывод следует подкрепить измерением напряжения (оно должно быть более 12,4 В). При напряжении от 12 до 12,4 В следует искать возможный поврежденный элемент. Напряжение ниже 23 В говорит о недостаточной емкости аккумулятора.
Если яркость заметно снизится, то это свидетельствует о наличии нерабочих элементов. И совсем плохо, если лампа погаснет. Это значит, аккумулятор разряжается очень быстро и его емкость очень мала.
Разновидности аккумуляторов
На сегодняшний день наиболее распространен никель-кадмиевый тип АКБ. Его несомненным достоинством считают:
- небольшой вес;
- малые габариты;
- сравнительно высокую емкость;
- долгий срок эксплуатации (до 3,5 тысячи циклов);
Максимальное напряжение отдельного элемента достигает 1,38 вольта.
Никель-металлогидридный тип фактически является конкурентом вышеназванного вида аккумулятора. Правда, его параметры существенно хуже, но зато элементы совершенно безопасны с экологической точки зрения.
Названные батареи необходимо обязательно отправлять на хранение в заряженном состоянии, в противном случае уже через месяц они выйдут из строя.
Сравнительно не так давно для шуруповертов начали производить АКБ:
Их выгодно отличает малый размер и большая емкость. Недостатка есть два:
- уязвимость к низким температурам;
- высокая стоимость.
Работы по ремонту аккумулятора шуруповерта
Итак, в ходе проверок были выявлены неработающие элементы питания. Что делать в этом случае? Выхода два — попытка «реанимации» элементов или простая замена неработающих «банок».
«Реанимация» накопительных элементов
причина выхода их из строя кроется в разложении лития
- Следует поменять схему управление. Если батареи заработали, значит, нужно ремонтировать саму схему.
- На элемент питания с помощью регулируемого зарядного устройства подается напряжение 4 В с током примерно в 200 мА. Рост напряжения на «банке» до 3.6 В говорит об исправности элемента и, значит, в неисправности виновата либо схема управления, либо другой элемент питания.
Для «реанимации» батареи аккумулятора шуруповерта применяют два способа:
- Восстановление работоспособности «банок» методом сжатия или уплотнения.
- Подача в накопительный элемент большого напряжения и тока. При этом удастся, хотя и не полностью устранить потерянную емкость и избавиться от «эффекта памяти».
Однако, эти методы не могут полностью решить проблему выхода из строя батарей. Они лишь отсрочат неизбежное. Рано или поздно, но менять банки придется все равно.
Замена «банок» в аккумуляторе шуруповерта
параметры емкости и габаритов совпадали с заменяемыми элементами
Сама задача проста. Хорошо если имеется опыт в пайке. В соединении элементов обрезается неисправная батарея, на ее место ставится исправная, затем производится пайка. Как видно, ничего сложного.
Однако, при этом следует учесть несколько важных нюансов:
- паять нужно быстро, чтобы не нагрелись «банки» — это может отразиться на их работоспособности;
- для соединения элементов лучше использовать родные пластины, либо медные, но тех же размеров;
- присоединяя новый элемент к старому не перепутайте плюс с минусом. При последовательном соединении минус от предыдущей батареи идет на плюс новой батареи.
После пайки, следует провести заряд-разрядный цикл, а затем измерить напряжение на «банках». Оно должно быть около 1.3 В.
Как определить неисправности аккумулятора
Как понять, что батарея скоро исчерпает свой ресурс? Элементарно! Заметили, что время автономной работы существенно сократилось, а мощность упала? Самое время задуматься о замене аккумулятора. Если же при установке другого аккумулятора вышеозначенные проблемы устранились, значит, пришло время менять батарею.
Нет подходящей модели в магазине? Значит остаётся только два варианта — купить новый шуруповёрт, или произвести своими руками ремонт старой батареи. Если решились на ремонт, то потребуется вскрыть корпус и извлечь аккумуляторы. После этого потребуется найти отдельный неисправный элемент батареи.
Для этого нужно открыть корпус АКБ, извлечь батарею аккумуляторов и после определения неисправного элемента, его заменить.
Проверяем показатели под нагрузкой
Это значит, что мы будем проверять, в течение какого промежутка времени АКБ шуруповерта разрядится полностью при условии подсоединения к ней дополнительной нагрузки — например, электрической лампочки.
Уровень нагрузки нужно выбрать, ориентируясь на мощность аккумуляторной батареи. Если же в инструкции по эксплуатации она не указана, ее следует рассчитать самостоятельно. Она будет равняться половине силы тока, отдаваемой батареей во время работы, умноженной на U источника тока. Обычно этот показатель составляет от 35 до 40 Ватт, а это значит, что нагрузкой может послужить фара от автомобиля от 35 Ватт, либо 12-вольтовая лампочка.
Для снятия показаний АКБ нужно подключить к лампе через амперметр, а сами показания снять вольтметром. Время подключения — две-три минуты, после чего замеряем U. Если оно меньше 12,4 вольт, какая-то «банка» точно вышла из строя. Также о неисправности аккумулятора может свидетельствовать и значительное снижение яркости лампочки. Если она быстро гаснет за две-три минуты, аккумулятор явно не в порядке, и его емкость очень мала.
Как проверить емкость аккумулятора шуруповерта мультиметром
Основное свойство акб — емкость. Эта величина показывает накопленную энергию, то есть силу тока за 1 час. Измеряется в А/ч.
Как проверить емкость аккумулятора мультиметром?
- Отсоединить акб от шуруповерта.
- Зарядить батарею на 100%.
- При помощи мультиметра, резистора и лампочки измерить время, за которое погаснет лампа, напряжение на выходе акб.
- Вычислить емкость прибора по формуле/
- Сравнить полученные результаты с указанными в инструкции по эксплуатации шуруповерта.
Формула расчета емкости:
Е=М/N*t,
M — мощность лампочки,
N — напряжение шуруповерта,
t — время разряда аккумулятора.
Допустим, напряжение акб достигает 18В. При мощности лампы накаливания в 10Ватт время разряда аккумулятора должно достигнуть отметки не ниже 2,3 ч.
Если подсоединенная лампочка погаснет через 30 минут, то вычисленная емкость акб составит:
10 Ватт / 18 В * 0,5 ч = 0,28 Ач
Эта величина значительно ниже значений к примеру, никель-кадмиевого аккумулятора шуруповерта в 1.3 Ач.
Способы зарядки без использования специального зарядного устройства
Когда стандартное зарядное устройство отсутствует или просто поломалось, можно обойтись и без него. Умельцы придумали разные способы пополнения аккумуляторного заряда от разных источников. Чтобы зарядить аккумулятор шуруповерта без зарядного устройства обычного образца, можно воспользоваться:
- автомобильной зарядкой;
- зарядным устройством универсального типа;
- внешними источниками электроэнергии.
Оптимальным вариантом автомобильной зарядки выступает устройство с возможностью регулирования величины напряжения и силы тока. Главное в таких случаях – это избегнуть перезарядки. Для этого зарядный ток устанавливают в таких пределах, чтобы процесс шел от 0,5 до 0,1 А*ч в зависимости от величины общей емкости. Например, если она составляет 1,3 А*ч, то сила тока должна быть от 650 до 130 мА.
Универсальные зарядки удобны на практике. У них много дополнительных настроек, позволяющих оптимальным образом подобрать подходящие токовые параметры для подзарядки аккумуляторов от разных электроинструментов.
Внешние источники электроэнергии применяют в основном для изношенных шуруповертов, для которых нецелесообразно с экономической точки зрения приобретать новые АКБ. В таких случаях электроинструмент модернизируют определенным образом, при этом разрабатывается соответствующая схема соединений. Примером может служить переделанная USB-зарядка, дополнительно оснащенная предохранителем.
Первичная проверка
На первом этапе следует измерить напряжение и в равной степени силу тока в процессе зарядки
Важно также обратить внимание и на скорость накопления энергии
Тест проводится несколько раз. У пригодного аккумулятора (на 18 В) показания будут такими:
- 30 минут зарядки – 13 вольт;
- 1 час – 13,5;
- 2 – 14.
Если в дальнейшем вольтаж так и не повысился, то вывод однозначный – аккумулятор подсел. У полностью пригодной батареи финальный показатель должен составлять не менее 17 В. Поскольку сразу все элементы питания не могут выйти из строя, впору сделать вывод, что работоспособность утратили 1 или 2 из них.
Кроме того, пригодность АКБ нетрудно проверить, наблюдая за силой тока. Делать это также необходимо в процессе зарядки. На исправность указывает стабильный рост ампеража, который под конец процедуры должен превысить 1 А.
Как устроен аккумулятор шуруповерта
АКБ представляет собой прибор, устроенный как источник постоянного тока, который передается от батареек. При зарядке аккумуляторного устройства энергия наоборот, накапливается в системе.
Строение акб в электрических приборах имеет одинаковые элементы:
- ряды батареек («банок»);
- термодатчик;
- 2 силовых, 1 управляющий и 1 сервисный контакты.
Энергия батарей накапливается и передается благодаря их последовательному соединению между собой. Характерная особенность «банок»: одинаковые размеры и напряжение отдельных элементов.
При поломке аккумулятора шуруповерта, как правило, из строя выходит только одна или несколько батарей.
Пользователю достаточно выяснить, в какой части цепи есть проблема и устранить ее.
Помимо батарей на работу аккумулятора влияет повреждение контактов. Силовые позволяют устройству получать заряд и отдавать энергию. Термодатчик защищает шуруповерт от перегревания. А сервисный провод выравнивает заряды во всех элементах.
Кроме этого, на работу прибора влияет тип батарей.
Восстановление и ремонт Ni─MH, Ni─Cd аккумуляторов
Что касается литиевых аккумуляторов, то их восстановление невозможно. В процессе эксплуатации в них разлагается литий и через 2─3 года восстанавливать будет уже нечего. В этом случае нужно просто заменить вышедшие из строя элементы.
А вот над Ni─MH и Ni─Cd аккумуляторами ещё можно поработать. Если кратко, то методика восстановления этого типа аккумуляторных батарей сводится к пропусканию через них тока короткими импульсами. Ток должен быть в десятки раз выше ёмкости Ni─Cd элемента. При этом разрушаются дендриты и аккумулятор как бы «перезапускается». Далее проводится его тренировка в виде нескольких циклов заряд-разряд.
Однако вышеописанный метод часто не помогает, и через некоторое время батареи снова отказываются работать. Проблема заключается в том, что в процессе работы в Ni─Cd аккумуляторах уменьшается объем электролита. Поэтому используется метод доливкой дистиллированной воды внутрь элемента. Подробнее читайте в отдельной статье «Ni─Cd аккумуляторы восстановление и ремонт».
Проверка элементов аккумулятора
После того как предварительная проверка установила наличие неисправностей в накопителе, необходимо вскрыть шуруповерт и извлечь аккумуляторную батарею, т.е. аккумуляторные элементы, соединенные последовательно между собой. В состав батареи включается от 10 до 12 элементов (банок), каждая имеет рабочее напряжение 1,2 В. Обычно в шуруповертах устанавливается батарея из 10 таких банок.
Проверка элементов начинается с визуального осмотра мест крепления. Нарушение в креплении (пайке, сварке) может стать причиной заниженных параметров. Затем измеряется напряжение на каждой банке. Напряжение не должно быть менее 1,2 В. Следует учитывать, что в современных конструкциях шуруповертов размещаются тепловые датчики для контроля за зарядкой аккумулятора. При измерениях их следует отсоединить, а прибор подключить к основным клеммам (полюсам банки). Выявленные банки с заниженным значением рабочего напряжения отсоединяются от батареи и подлежат замене. Если простое измерение напряжения не выявило наличия нерабочих элементов, то следует произвести измерения под нагрузкой по методике, аналогичной предварительной проверке накопителя.
Как проверить аккумулятор шуруповерта мультиметром
Для самой первой диагностики нужно определить напряжение и силу акб во время зарядки шуруповерта. В норме прибор должен показывать 13В через 30 минут после подсоединения к сети. Через 1 час значение изменится на 0.5В.
Максимальный показатель напряжения шуруповерта должен достигнуть 17В.
Сила тока при подключении к сети у хорошо работающего устройства должна достигнуть более 1 ампера за 1 час.
Сам мультиметр при этом переводят в режим DC — для проверки . Одновременно переключатель режимов нужно поставить на значение 20В. Это значит, что значение напряжения на шуруповерте не превысит значения в 20 вольт.
При измерении напряжения уже полностью заряженного шуруповерта величина должна быть равной количеству «банок» умноженных на напряжение каждой батареи.
При значении ниже этого уровня накопитель неисправен.
Обычно количество батареей в устройстве составляет 10—12 штук. При напряжении никель-кадмиевых батарей в 1,2В требуемая величина достигнет максимум 14,4В.
Ток разряда АКБ шуруповёрта
Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.
Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12 имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.
Пример описания аккумуляторных батарей с одного из сайтов
На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.
Количество циклов заряда/разряда
Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах
Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.
Литий-ионные более компактные
Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.
С пластинами или без
Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.
Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.
Пластины можно припаять самому
Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.
Реанимация аккумулятора шуруповёрта
Большая часть аккумуляторных шуруповертов оборудованы штатным набором батарей. Если к достаточно надежному и долговечному инструменту нареканий нет, то к его аккумуляторным элементам стоит присмотреться более тщательно, поскольку это достаточно слабое место устройства. Не секрет, что без надлежащего обслуживания аккумуляторных батарей, можно попросту разориться на покупках новых элементов питания, стоимость которых может достигать до 50% от номинальной цены самого инструмента.
Резонно предположить, что если существует какой-то вариант восстановления батарей для шуруповерта, то им необходимо воспользоваться, сэкономив при этом весомую часть своего материального бюджета. Давайте разбираться, какие методы позволяют реанимировать элементы питания с минимальными трудозатратами, чтобы проверить их на работоспособность.
Из чего состоит аккумулятор
Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности. Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности. Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.
Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.
Как проверять АКБ шуруповерта – основные принципы
Чтобы убедиться, что проблема возникла именно в аккумуляторе, необходимо уточнить его рабочие характеристики. Тестирование целесообразно проводить лишь после окончания цикла зарядки, иначе данные будут неправильными.
Важно также учитывать такой неприятный момент, как эффект памяти. Он возникает из-за того, что пользователь заряжает элемент, не дожидаясь момента полного исчерпания накопленной энергии
Даже несколько таких циклов в состоянии существенно снизить емкость батареи. В основном данный недостаток свойственен никель-кадмиевым элементам. В несколько меньшей степени – никель-металлогидридным.
Чтобы нивелировать эффект памяти, перед проверкой необходимо полностью посадить АКБ и затем снова зарядить под завязку.
Основной параметр любого аккумулятора – это емкость. Ее проверяют специальным прибором, но в основном такая потребность возникает лишь у профессионалов. Потому найти устройство в свободной продаже практически нереально.
Впрочем, «объем» банки нетрудно вычислить на основе измерений выходных:
- напряжение;
- ток.
