Как подключить индикатор заряда аккумулятора шуруповерта

Индикатор заряда на 12 вольт

Поняв принцип сборки индикатора, я поставил себе задачу посложнее: собрать индикатор заряда аккумулятора своими руками на 12 вольт. Основа была та же, т.е. макетная плата, светодиоды, но добавились еще стабилитроны на разное напряжение, резисторы и клеммная колодка.

Светодиодов у меня получилось в общей сложности 6 (5 зелёных и один красный). Каждый из них ограничивал подачу тока до 0,125 Вата. За этим следили резисторы.

Подключив последовательно резисторы к стабилитронам, я получил датчики напряжения на разное количество тока. Далее один светодиод я оставил как индикатор запитки всей схемы, на тот случай если напряжение будет выше возможности стабилитрона. Если же напряжение будет оптимальным, то он будет бездействовать, и остальные светодиоды покажут какое именно напряжение сейчас подаётся в аккумулятор.

Анод стабилитрона идёт к плюсовому значению БП, а катод к резистору, подключенному к минусу. Включив собранную схеме на 24 В, при стабилитроне выставленным на 15,9 В я получил ожидаемый результат. Всё сработало.

Начав подключение индикатора заряда литиевых аккумуляторов, я не стал сразу выставлять большой ток, т.к. необходимо было проверить, как при нагрузке будет греться микросхема. Следует учесть, что при превышении заявленного в инструкции по эксплуатации шуруповёрта зарядного напряжения аккумулятор может выйти из строя гораздо раньше, чем заявлено производителем.

Особенности литиевых батарей

Li-ion АКБ являются очень неприхотливыми в эксплуатации. При бережном обращении они прослужат около 3-4 лет. Однако стоит ориентироваться на то, что даже если аккумуляторы не используются, они медленно умирают. Поэтому запасаться аккумуляторами к устройству впрок не совсем резонно. 2 года – это нормальное время от момента производства. Если прошло больше, то это могут быть уже вышедшие из строя батареи.

Интересно. Самый распространенный размер банки 18650 в среднем имеет ёмкость в 3500 мАч. Нормальная цена для такой батареи – 3-4 доллара. Поэтому производители, обещающие за 3 доллара Power bank объемом 10000 мАч, мягко говоря, обманывают. Хорошо, если там будет хотя бы 3000 мАч.

Принцип работы ЗУ

Инструментально это осуществляется при помощи перекидных контактов, приводящихся в действие рычажком реверса. Хотя этот ток напрямую связан с максимальным рабочим, потому обычно здесь проблем нет. Кроме того, иногда выводят разъем для балансировки аккумуляторов шуруповерта. В большинстве случаев ремонт трещотки шуруповерта заключается в очистке ее составляющих от загрязнений и в нанесении новой смазки. Сверление отверстий для литий-полимерного аккумулятора — тоже не проблема. Теперь аккуратненько, вынимаем механизм включения из корпуса, придерживая возвратную пружину. А чтобы пользоваться шуруповертом, пока аккумулятор будет заряжаться, можно сделать сетевой адаптер. После последней разрядки аккумулятора его отключают от зарядного устройства и хранят без подключения к шуруповерту.

Как сделать что-то самому, своими руками — сайт домашнего мастера

Время работы микросхемы U1 настроено на один час работы, после чего питание снимается с транзистора Q1 и, соответственно, с реле. После такого ремонта кнопка послужит еще какое то время, но все равно придется приобрести новую! Увеличивая величину затяжки, тем самым вы глубже ввинчиваете саморез. Для этого полная разборка шуруповерта не потребуется.

Во время тренировки заряжать аккумулятор следует около 10 часов, чтобы снабдить его максимально возможной энергией. Надеемся, статья была вам полезной. Разборка блока, например, для ремонта аккумулятора шуруповерта Hitachi изображен ниже , очень проста — откручиваем шурупы по периметру и разъединяем корпус. Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1.

Ёмкость штатного аккумулятора — 1 А-ч. Шуруповёрт комплектуется двухсторон- ней битой фото 3. Собираем 12V аккумулятор шуруповерта на 5 Ah.

Сколько заряжать литиевый аккумулятор

Время зарядки аккумуляторов определяется процессом восстановления емкости. Различают полный и частичный заряд.

Емкость измеряется в ампер-часах. Это значит, если подать заряд, численно равный емкости, то за час на клеммах создастся нужное напряжение, а запас энергии будет 70-80 %. Если емкость измеряется в единицах С, при быстрой зарядке следует подавать ток 1С-2С. Время быстрой зарядки около часа.

Для полного цикла зарядки батарей из нескольких элементов, соединенных последовательно, используют 2 этапа – CC/CV. Этап СС длится, пока на клеммах не появится напряжение , равное рабочему, в вольтах. Второй этап: при стабильном напряжении подается в банку ток, но с увеличением емкости, он стремится к нулю. Время заряда занимает около 3 часов, независимо от емкости.

Как заряжать аккумулятор, правила

Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.

Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.

С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.

Li ion аккумуляторы как правильно заряжать?

Не разряжать полностью

Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.

Полная разрядка производится не чаще раза в 3 месяца

Как правильно заряжать литий ионные аккумуляторы?

Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.

Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки

Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки

Хранение с небольшим зарядом

Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.

Заряжать только оригинальной зарядкой

Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:

  • Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
  • Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.

Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.

Не перегревать аккумулятор при зарядке

Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.

Как найти поломку в зарядном блоке шуруповерта

Что нужно для того, чтобы найти поломку в зарядном блоке шуруповерта, знают немногие, поэтому подробно рассмотрим этот процесс. Начинать следует с разборки корпуса зарядного, но делается это исключительно на отключенном от сети устройстве. Убедитесь в том, что вилка прибора не подключена к розетке, и только после этого начинайте разбирать конструкцию корпуса.

Чтобы добраться до внутренности зарядки шуруповерта, ремонт которой выполняется, необходимо изначально выкрутить 3-4 или 6 винтов, фиксирующих крышку. Количество винтов зависит от модели шуруповерта и самого блока питания. Как только будет разобран корпус, перед глазами появится картина следующего вида, как показано на фото ниже.

Что со всем этим делать? Начинать ремонт зарядки шуруповёрта нужно с выявления неисправного элемента или узла. Для начала выполняются следующие действия:

  • Проводится осмотр. Если имеются следы нагара, то поломка найдена, и можно приступать к ее устранению, однако не стоит торопиться. Ведь наличие нагара на одном элементе могло послужить выходом из строя других деталей. Чтобы их отыскать, нужно проделать следующие действия, поэтому читаем дальше
  • Вооружаемся тестером, и, установив переключатель в режим прозвонки, прикасаемся щупами к выводам предохранителя. Как он выглядит, показано выше на фото. Если тестер пищит, значит, предохранитель исправен, и поломка в другом. Вспоминаем нашу первоначальную проверку устройства на исправность — если показания тестера были положительными (а не нулевыми), значит, предохранитель можно не проверять, и причина в другом. Если показания тестера нулевые, то предохранитель проверяется в первую очередь
  • Следующим на очереди надо проверить конденсатор. Его неисправность можно выявить по форме — если он вздулся, то ремонт зарядки шуруповерта можно закончить, заменив сгоревший элемент. Перед тем как выпаивать, рекомендуется убедиться в том, что элемент действительно неисправен. В помощь снова берем мультиметр, только теперь переключатель устанавливаем в режим измерения сопротивления, и щупами прикасаемся к выводам устройства. Показывает «0», значит нужно заменить конденсатор и «дело в шляпе»
  • Часто выход из строя конденсатора влечет за собой перегорание диодного моста. Из строя могут выйти все диоды или некоторые, но в любом случае, их стоит проверить. Ниже на фото показано, как выглядит конденсатор и диоды. Проверить исправность диодов можно путем постановки мультиметра в режим измерения постоянного напряжения. Для этого поочередно прикасаемся щупами к выводам диодов. В одном направлении диоды должны пропускать напряжение, и показывать соответствующее значение на приборе. После этого нужно поменять полярность, и снова прозвонить выводы. Если они пропускают в обратном направлении, значит следует заменить соответствующие элементы. Если ни один не пропускает, значит, они целые и не требуют замены
  • Проверка дросселя или резистора также проверяется при помощи прозвонки или измерения сопротивления. Если прозвонка не пищит, значит, резистор неисправен, и требуется его замена. Все остальные элементы из строя выходят редко (если только это не удар молнии в электросети, после которого выгорает вся плата напрочь), поэтому обычно на этом мероприятия по поиску неисправных элементов завершаются

Найденные неисправные элементы нужно заменить, но как проводится ремонт зарядного устройства шуруповерта, в деталях описано ниже.

Особенности правильного хранения с целью увеличения срока службы

Зная, как работают шуруповерты сетевого и аккумуляторного типа, остается разобраться в вопросе о том, как же надо за ними ухаживать, чтобы продлить срок службы. Все также просто, как и принцип работы шуруповерта. При хранении учитываются следующие рекомендации:

  1. Исключить попадание воды в инструмент
  2. Нельзя упускать и ронять прибор, так как кроме повреждения корпуса, из строя могут выйти внутренние устройства
  3. Обеспечить регулярную смазку патрона, чтобы увеличить срок его службы
  4. Если внутрь попадают разные загрязнения, то перед последующим использованием прибора, следует его разобрать и прочистить
  5. Нельзя хранить инструмент с разряженными полностью аккумуляторами
  6. Хранить и эксплуатировать прибор следует в температурном диапазоне не ниже -5 и не выше +30 градусов
  7. При сверлении охлаждать насадку

Только при соблюдении всех вышеперечисленных рекомендаций можно обеспечить продолжительное применение инструмента без поломок. Срок службы прибора также зависит и от качества, так как дешевый китайский шуруповерт не сможет прослужить долго априори, ведь при его производстве применяются исключительно низкого качества комплектующие.

Подводя итог, стоит отметить, что о том, как работает шуруповерт, должен знать не только мастер, работа которого связана с эксплуатацией прибора, но еще и новички, пользующиеся инструментом впервые. Это позволит продлить срок службы шуруповерта, а также исключит необходимость сдавать прибор в сервисный центр, при возникновении неисправностей.

Как подключить шуруповерт напрямую зарядку от ноутбука

Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.

Важно проверить напряжение и ток зарядного устройства

Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.

  1. Взять зарядку от ноутбука.
  2. Отрезать разъём и зачистить провода от изоляции.
  3. Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
  4. Сделать в корпусе отверстие для провода и собрать конструкцию.

Используем внешний блок питания от компьютера

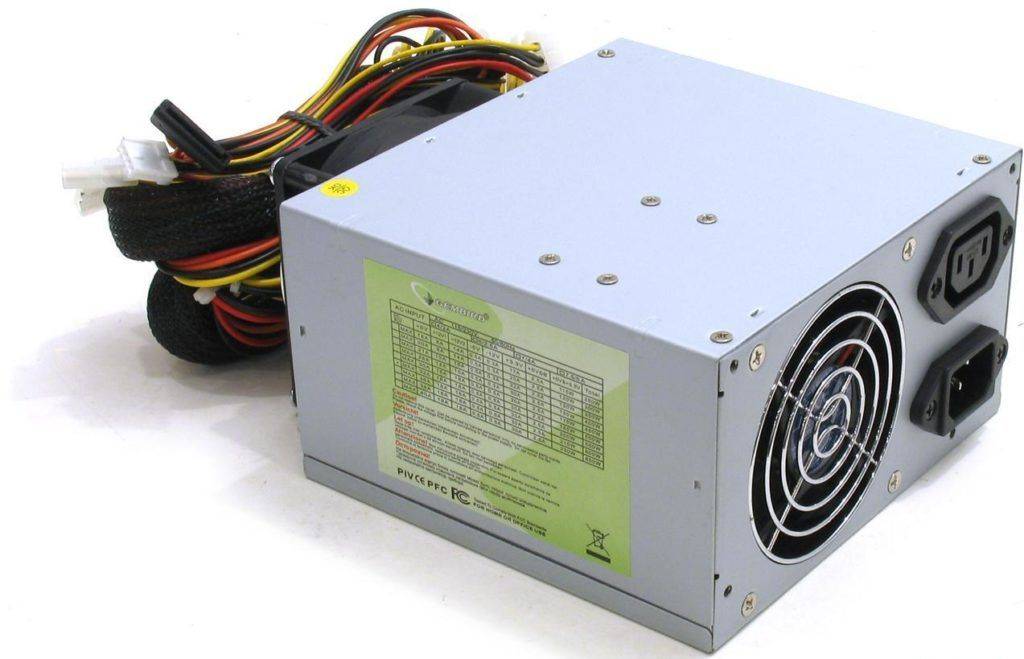

Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радио рынке. Его стоимость вряд ли будет велика

Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А


Компьютерный блок типа «АТ» запитает шуруповёртВ этом плане тот самый блок питания «АТ» формата, который находится в корпусе любого стационарного компьютера, хорош тем, что на нём всегда честно указана мощность. У подобных блоков питания всегда есть кнопка включения, а также вентилятор для охлаждения, и система защиты от перегрузок.

Действия по переделке следующие:

  1. Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
  2. Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
  3. Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.

Далее нам понадобится разъём поменьше (MOLEX), с ним нужно сделать следующее:
Контакты разъёма: жёлтый провод +12 В, красный провод: +5 В, чёрный — земля

  1. Обрезать ненужные провода, оставив жёлтый и чёрный.
  2. Используя кусок провода как удлинитель, чтобы блок питания при работе мог находиться в удобном месте, припаиваем его к жёлтому и к чёрному проводам
  3. Другой конец провода прикрепляем на клеммы пустого аккумуляторного отсека, как и в предыдущей инструкции.
  • https://stroy-podskazka.ru/shurupovert/zaryadnye-ustrojstva/
  • https://Zapitka.ru/masterskaya/blok-pitaniya-dlya-shurupoverta
  • https://Acums.ru/vopros-ekspertu/peredelka-shurupoverta-na-pitanie-ot-seti
  • https://crast.ru/instrumenty/zarjadnoe-ustrojstvo-dlja-shurupoverta-18-volt
  • https://ctln.ru/zarjadnoe-dlja-shurupoverta-18-volt-svoimi-rukami/
  • https://moiinstrumentu.ru/kak-rabotaet-shurupovert-i-konstrukcija-instrumenta-chto-nado-znat-pri-ispolzovanii.html
  • https://100uslug.com/neskolko-sposobov-peredelat-akkumulyatornyj-shurupovyort-v-setevoj/

Как заряжаются источники питания разного типа

Процедура, как нужно правильно заряжать аккумулятор шуруповерта таит в себе ряд особенностей, в зависимости от конкретного устройства. Во многом все зависит от качеств материалов, из которых сделана та или иная батарея. При этом используются как обычные, так и импульсные ЗУ. Если первые применяются чаще всего в бытовых целях, то вторые подходят сугубо профессиональным электроинструментам.

Литий-ионный аккумулятор — Li-ion

Эти разновидности пользуются просто огромной популярностью в силу того, что прихотливы в наименьшей степени. У таких аккумуляторов ничтожный «эффект памяти» (его можно считать отсутствующим), а процесс зарядки не занимает много времени. У литий-ионных источников питания рабочие показатели емкости сохраняются на долгий период времени.

На батареи отрицательно влияет перезаряд, глубокий разряд, а также превышение температуры выше +40 °C. С целью защиты от этих факторов предусмотрены специальные контроллеры. В полной зарядке и разрядке они не нуждаются.

Никель-кадмиевая батарея — Ni-Cd

Еще одна популярная вариация со своими достоинствами — батареи имеют компактные габариты и небольшую стоимость наряду с высокой емкостью. Способны выдерживать несколько тысяч циклов перезарядки, исходя из качества используемых материалов и условий эксплуатации.

Если литий-ионную батарею можно выключать, не дожидаясь зарядки до конца, то в случае с никель-кадмиевыми аналогами необходимо выполнять процесс до самого завершения. В противном случае емкость начнет снижаться и через некоторое время такого режима, батарея может выйти из строя, причем за небольшой срок.

Это обусловлено протекающими химическими процессами. Иными словами, если батарею поставить на зарядку, когда она не до конца разряжена, то отдать она сможет столько энергии, сколько получит при заряде. То есть разряжать аккумулятор следует полностью. Другой минус кроется в токсичности кадмия, а потому большая часть производителей отказалась от такой технологии.

Литий-ионный аккумулятор для шуруповерта

Никель-металлогидридный аналог — Ni-MH

Это усовершенствованный вариант никель-кадмиевого аккумулятора. «Эффект памяти» тоже присутствует, но уже заметно снижен. Однако почти в 2 раза возрос саморазряд. Глубокий разряд батареи очень для нее губителен, а численность циклов заряда-разряда уменьшилась.

Хранить такие батареи нужно с полным зарядом. Если шуруповерт не планируется использовать 30 и более дней, то желательно восстановить емкость. При этом новый аккумулятор доложен пройти как минимум от 4 до 5 циклов полной зарядки/разрядки.

Виды батарей

Для хранения электрической энергии могут использоваться различные типы аккумуляторов, каждый со своими особенностями.

Никель-кадмиевые (Ni-Cd)

Популярный вариант, хотя и отличающийся большей токсичностью производства. В бытовом применении безопасен. Главное достоинство этого вида АКБ – низкий саморазряд, что позволяет длительное время хранить неиспользуемый аккумулятор.

Классика категории Ni-Cd

Дополнительны аргументы в пользу никель-кадмиевой батареи:

  1. достаточно компактная при приличной емкости, за счет этого хорошо подходит для автономного инструмента;
  2. недорогая, поэтому употребляется в любительском сегменте;
  3. хорошо переносит температуры ниже нуля, можно работать и в зимний период;
  4. дает порядка 100-900 циклов заряда при соблюдении инструкций по использованию;
  5. можно длительное время хранить в разряженном виде.

Наряду с этим есть заметный недостаток – подвержены влиянию «эффекта памяти». Если батарею начать заряжать до того, как она сядет, при последующем использовании она будет эффективно отдавать ток лишь до уровня, с которого её заряжали в прошлый раз.

Ni-Mh

Более современная модификация, которая была призвана устранить недостатки Ni-Cd батарей, в частности, производство никель-металлгидридных АКБ менее опасно для окружающей среды. Но главное – заметно снижено влияние «эффекта памяти», поэтому они могут подзаряжаться без полного разряда. Правда, одновременно вырос и саморазряд. Чтобы батарея не вышла из строя, ее требуется регулярно заряжать. Такие АКБ хранят только заряженными.

Стандартный Ni-Mh блок

Li-Ion

Мощнее, и компактнее. По емкости обходят и первый, и второй типы, что в паре с хорошей переносимостью высоких нагрузок делает их идеальным вариантом для высокомощного инструмента.

«Эффект памяти» для литий-ионных моделей почти отсутствует: он в принципе есть, но на уровне долей процента и на практике не влияет на эксплуатацию. Саморазряд также невысок, а срок службы большой.

Современная батарея на 18в

Однако они также требуют более бережного обращения. При неправильном использовании (например, нарушена целостность корпуса) огнеопасны, вплоть до взрывного возгорания. Li-Ion нельзя перезаряжать сверх меры. Чтобы этого избежать, они снабжаются контроллерами, которые постоянно отслеживают уровень заряда.

Такие АКБ следует беречь от мороза. Также при глубоком разряде может катастрофически упасть емкость, и восстановить её уже не получится. Поэтому хранить их следует в холодильнике, но при температуре выше 0!, заряженными примерно на 40% от емкости. Если проверка через 1-2 месяца выявит падение напряжения ниже 1 вольта, нужно зарядить батарею заново.

Простой и точный индикатор заряда-разряда АКБ

Сегодня статья будет с процессом сборки простого индикатора уровня заряда аккумуляторов, но с более высокоточной схемой, которая пригодна для реального использования и может стать отличным дополнением на панели приборов вашего автомобиля.

Индикатор построен на базе микросхемы ELM339, она в свою очередь представляет из себя четыре отдельных компаратора в едином корпусе.

Компаратор имеет два входа и один выход, он просто сравнивает напряжение на входах, исходя из этого на выходе получаем либо логический 0, либо единицу.

Использованный в схеме компаратор можно найти на платах компьютерного блока питания, ориентируйтесь по цифрам 339, буквы могут отличаться в зависимости от производителя.

В качестве индикаторов задействованы 3 миллиметровые светодиоды.

Схема работает очень простым образом, имеем источник опорного напряжения в лице стабилитрона, цепочки из резисторов представляют из себя делители, которые создают на входах компараторов определенное напряжение, назовем их пороговыми.


Компаратор постоянно сравнивает эти напряжения с напряжением, которые образуют делитель на резисторах R5 и R6, этот делитель снижает напряжение тестируемой батареи в три раза, если напряжение на прямом входе компаратора больше чем на инверсном, то на выходе получаем логическую единицу или напряжение питания.

Светодиод светится, если всё наоборот, то на выходе получаем логическую 0 или массу питания, светодиод в данном случае не светится.

Входные делители подобраны в узком диапазоне, поскольку схема предназначена для работы в качестве индикатора заряда 12-вольтовых аккумуляторов.

Маломощный диод 4148 защищает микросхему компаратора от обратной полярности.

Токо-ограничивающие резисторы для светодиодов подбираются с сопротивлением от 1 до 2,2 килом, можно ограничиться всего одним резистором.

Печатная плата довольно компактна, рисовал на скорую руку, но разводка неплохая, кстати её вы можете скачать в конце статьи.

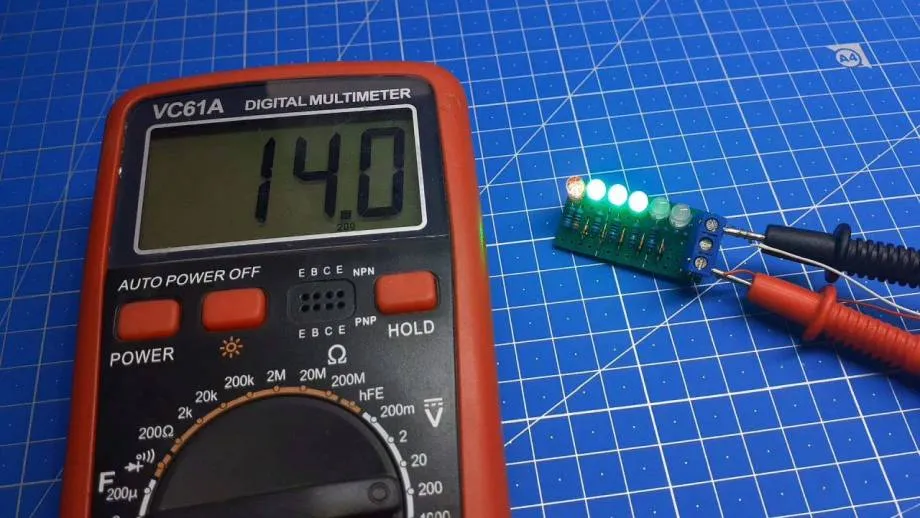

Для проверки этой платы нам нужен лабораторный источник питания на котором нужно выставить напряжение около 13,5 — 14 вольт, имитируя полностью заряженный автомобильный аккумулятор.

Загораются сразу все светодиоды, постепенно снижая напряжение на блоке питания мы можем наблюдать потухание светодиодов при определенных напряжениях.

Горение только красных светодиодов означает, что аккумулятор почти разряжен.

Можно пересчитать входные делители и использовать схему для аккумуляторов с иным напряжением, кстати эту схему можно также применить и в зарядных устройствах.

Плата___ скачать…

Автор; АКА Касьян

Зарядка при неисправном аккумуляторе

Иногда бывает так, что сам шуруповерт работает, но сломался аккумулятор. Есть несколько вариантов решения проблемы:

  1. Покупка нового.
  2. Ремонт старого. Если это делать самостоятельно, потребуются специальные знания. К тому же не каждый захочет работать с вредными веществами.
  3. Подключение через блок питания. Например, если в наличии распространенный «китаец» на 14,4 В, подойдет автомобильный аккумулятор. Можно собрать свой из трансформатора на 15−17 В. Потребуются диодный мост (выпрямитель) и термостат для борьбы с перегревом. Остальные компоненты — только для контроля за напряжением на входе и выходе. Стабилизатор не нужен.
  4. «Родной» аккумулятор или его заменители вообще можно исключить из конструкции. Шуруповерт будет питаться от сети напрямую.

Электрическая схема переделки шуруповерта под Li-Ion аккумуляторы

Комплектующие изделия подобраны, и теперь можно составить электрическую сборочную схему. Источником работы шуруповерта является бытовая электропроводка, с которой через зарядное устройство и плату BMS заряжаются аккумуляторы. На плате BMS есть две печатные площадки, к которым подключается зарядное устройство и шуруповерт. Кстати, если аккумулятор почти разряжен, а надо работать, то можно одновременно заряжать его и работать шуруповертом.

Выводы аккумуляторов припаиваются непосредственно к плате BMS, так как при работе шуруповерта они отдают большой ток и чем короче и большего сечения проводники, тем меньше потери энергии.

Непосредственно к выводам аккумуляторов подключается через кнопку включения индикатор уровня заряда. Одно деление соответствует 25% . Литиевые аккумуляторы не обладают эффектом памяти и их можно заряжать в любой момент, не ожидая полной разрядки.

Производители Li-Ion аккумуляторов рекомендуют, чтобы аккумулятор набрал полную мощность его пару раз надо полностью разрядить с последующей полной зарядкой.

При сборке схемы, для исключения выхода из строя компонентов, требуется неукоснительное соблюдение полярности подключения. На схеме провода положительной полярности обозначены красным цветом, а отрицательной – синим.

Стоит ли заряжать перед длительным хранением?

Если устройство не используется в течение продолжительного времени, следует грамотно подойти к его хранению, чтобы не допустить повреждения аккумуляторов.

Никель-кадмиевые батареи перед хранением разряжают, но не полностью, а частично, до снижения мощности. Перед эксплуатацией их полностью разряжают и заряжают не менее трех раз.

Никель-металлогидридные аккумуляторы хранят полностью заряженными, а перед тем, как начать работать инструментом, их держат на зарядке не менее суток. После того, как устройство пройдет 200-300 циклов разряда-заряда, его емкость может частично снизиться.

Литий-ионные аккумуляторы запрещается полностью разряжать – это приводит к отключению защитной схемы. Хранят батареи, заполненные до 50 процентов. Количество циклов разрядки и зарядке не ограничено, но продолжительность их службы составляет не более двух лет.

Какие дополнительные методы восстановления аккумуляторов для шуруповертов существуют? + (Видео)

Сразу стоит отметить, что возможности восстановления работоспособности подвержены не все батарейки. В частности, с наилучшим успехом можно реанимировать «банки» с типовым знаком отличия ni cd. Такими аккумуляторами сейчас укомплектованы большинство типичных моделей шуруповертов. Конечно, на рынке инструментов можно встретить шуруповерты марки макита или hitachi или bosch, элемент питания которых построен на литиевое основе, но этих моделей еще не так много.

В общем, если говорить об исправности аккумуляторного блока и методах его восстановления, в любом случае, нужно уделить внимание не только самим батарейкам внутри корпуса, но и убедиться в исправности зарядного устройства. Вполне вероятно, что функционал блока питания утратил способность обеспечивать при зарядке требуемый ток. Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита

Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется

Многие мастера, сталкиваясь на практике с ремонтом никель кадмиевых питающих элементов, восстанавливают их при помощи добавления электролита. Аккумулятор в процессе работы начинает утрачивать электролит, поскольку он испаряется.

Исправить ситуацию помогает физическое воздействие на аккумуляторную «банку» при помощи дрели. В теле батарейки необходимо проделать небольшое отверстие (диаметр 0,8-1мм). Вооружившись медицинским шприцом с иголкой, внутрь батарейки следует впрыснуть пару капель дистиллированной воды. Затем отверстие надежно заливается эпоксидной смолой. Данный цикл мероприятий позволит продлить работу питающего элемента еще на несколько операций заряда/разряда.

Конечно, наиболее простым и очевидным способом реанимации аккумуляторного блока для шуруповерта является физическая замена неисправного блока на работоспособный. Здесь даже помощь специалиста может оказаться неуместной, поскольку операцию сможет с легкостью проделать даже тот человек, который хотя бы раз пользовался паяльником и держал в руках отвертку. Здесь главное проявить немного сноровки, чтобы не допустить перегрева банок в момент их впаивания/выпаивания.

Конечно, способов реанимации аккумуляторных батарей существует довольно много, но не каждый из них доступен простому пользователю. Если продлить жизнь своему шуруповерту со штатным аккумулятором вы самостоятельно не в силах, то обратитесь за помощью к квалифицированным специалистам. Они произведут безошибочную диагностику и «придумают», как восстановить аккумулятор инструмента при минимальных трудозатратах.

Стоит ли заряжать перед длительным хранением?

Если устройство не используется в течение продолжительного времени, следует грамотно подойти к его хранению, чтобы не допустить повреждения аккумуляторов.

Никель-кадмиевые батареи перед хранением разряжают, но не полностью, а частично, до снижения мощности. Перед эксплуатацией их полностью разряжают и заряжают не менее трех раз.

Никель-металлогидридные аккумуляторы хранят полностью заряженными, а перед тем, как начать работать инструментом, их держат на зарядке не менее суток. После того, как устройство пройдет 200-300 циклов разряда-заряда, его емкость может частично снизиться.

Литий-ионные аккумуляторы запрещается полностью разряжать – это приводит к отключению защитной схемы. Хранят батареи, заполненные до 50 процентов. Количество циклов разрядки и зарядке не ограничено, но продолжительность их службы составляет не более двух лет.

В каком состоянии нужно хранить батарею

Общие для всех аккумуляторов рекомендации — прохладные условия (температура от +10 до +15 °C)

При этом важно отметить, что разные типы аккумуляторов необходимо хранит с различным уровнем заряда

Ni-Cd

Эти батареи нужно хранить в разряженном состоянии — уровень ближе к 10-20 %. Это объясняется саморазрядом, а также «эффектом памяти». Глубокий разряд вреден в меньшей степени. Когда аккумулятор уже разряжен ток саморазряда очень малый.

Перед использованием батарею нужно до конца разрядить, потом полностью зарядить на 100 %.

Ni-MH

Никель-металлогидридные аккумуляторы нужно оставлять с полным зарядом. Глубокий разряд для них настолько губителен, что впоследствии утраченную емкость вернуть не получится. Во избежание этого необходимо каждые три месяца полностью разряжать, а портом заряжать батарею.

Li-ion и Li-pol

Эти аналоги нужно хранить наполовину разряженными (40–50 %). И чем ниже температура в помещении, тем ниже ток саморазряда. В противном случае отключится защитная схема.

Нужно ли заряжать аккумуляторы перед хранением

Чтобы батарея шуруповерта служила долгое время, необходимо грамотно подходить не только к процессу ее зарядки, но и хранения. Также соблюдать правила эксплуатации. При использовании сторонних приборов вместо штатных зарядных устройств, вся ответственность возлагается именно на владельца электроинструмента.

Как правильно заряжать

После покупки и перед первым использованием надо проверить уровень заряда, дальше действовать в зависимости от типа.

Виды батарей

Если у данной модели нет «эффекта памяти», то можно сразу зарядить и приступать к работе, в противном случае потребуется подготовка:

  • Ni-Cd: дважды-трижды разрядить и затем полностью зарядить, чтобы выйти на полноценную емкость, в дальнейшем использовать стандартную процедуру зарядки;
  • Ni-Mh: тоже можно «прокачать», как и предыдущий вариант;
  • Li-Ion: вообще не требует полного разряда (он даже вреден), так что можно заряжать сразу.

Общие правила:

  • Рекомендованная температура 10-40 по Цельсию (или согласно инструкции);
  • Ni-Mh могут перегреваться, по этой причине нужно контролировать зарядку (прочие тоже могут излишне нагреваться, так что в жару или в теплом помещении стоит при необходимости организовать охлаждение для батареи);
  • заряженный АКБ нужно отключить от зарядного устройства.

Отключенная АКБ

Для хранения:

  • если инструмент не используется, батарею также лучше отключить от него
  • при длительном хранении нужно периодически заряжать;
  • учитывать особенности каждого типа (Li-Ion и Ni-Mh не разряжать, а Ni-Cd напротив можно хранить разряженным).

Сколько заряжать:

в первую очередь – согласно инструкции к устройству, дополнительно обращая внимание на индикацию на зарядном устройстве;
если нужно быстро пополнить заряд – хотя бы полчаса (опять же, если не противоречит инструкции);
полный заряд может занимать до 7-8 часов, более точно время указывается в документации на устройство.

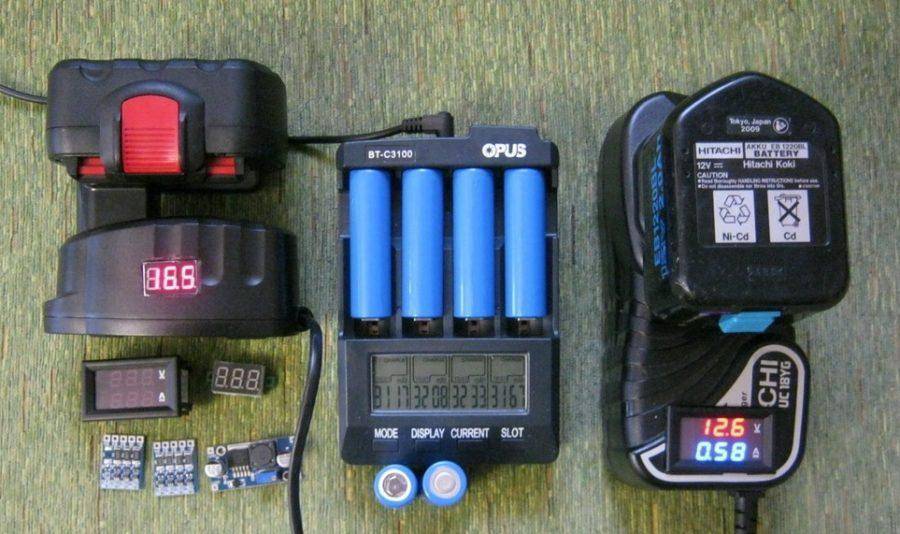

Зарядка с индикацией

Стоит обратить внимание на тип зарядного устройства. В любительском сегменте используется упрощенная схема, в то время как профессиональные модели могут комплектоваться импульсными вариантами

Они более «умные» и мощные, поэтому время полного заряда может составлять порядка часа.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
