Переделка шуруповерта на питание от розеточной сети
В хозяйстве современного человека не редчайшим инвентарем является шуруповерт, фактически этот инструмент аналог электронной дрели. Достоинством этого вида считается автономное питание от портативного аккума, вделанного в нижней части ручки. Батарею нужно временами заряжать от сети через особое зарядное устройство, при долговременной эксплуатации аккумулятор выходит из строя, требуется подмена, а стоят они дорого. Потому многие юзеры думают, как переработать аккумуляторный шуруповерт, чтоб он работал от сети на 220 вольт.
Вид 1-го из вариантов
Время от времени потребители принимают решение, что нужна переделка шуруповерта в обыденную электродрель с питанием от сетевой розетки. Появляется вопрос, как сделать это с наименьшими затратами времени и денег. Если владеть определенными познаниями в электротехнике и практическими способностями, то питание шуруповерта от сети 220В сделать нетрудно. Существует несколько методов с внедрением разных устройств для преобразования электроэнергии к соответственному виду для вращения мотора шуруповерта.
Переделка со штатным аккумулятором и зарядкой
Переделка аккумуляторного шуруповерта на сетевой в этом случ подразумевает, что схему собирают на базе штатного зарядного устройства. Потребуются последующие материалы:
- Зарядное устройство;
- Аккумуляторная батарея;
- 2-3 метра гибкого многожильного медного провода, с 2-мя проводниками, сечением 2.5-4 мм2;
- Обыденный набор инструментов и расходные материалы, паяльничек, припой, изоляционная лента либо термоусадочная трубка соответственного поперечника к проводам. Для разборки шуруповерта будет нужно отвертка, бокорезы и монтажный ножик для резки и зачистки проводов.
Последовательность операций в процессе переделки шуруповерта в сетевой:
- Снимается крышка с корпуса зарядного устройства;
- На выходные контакты платы зарядного устройства, которые подключаются к аккуму во время зарядки, припаиваются концы провода с соблюдением полярности. Жила с красноватой изоляцией – к клемме «», с голубой изоляцией – к клемме минусу;

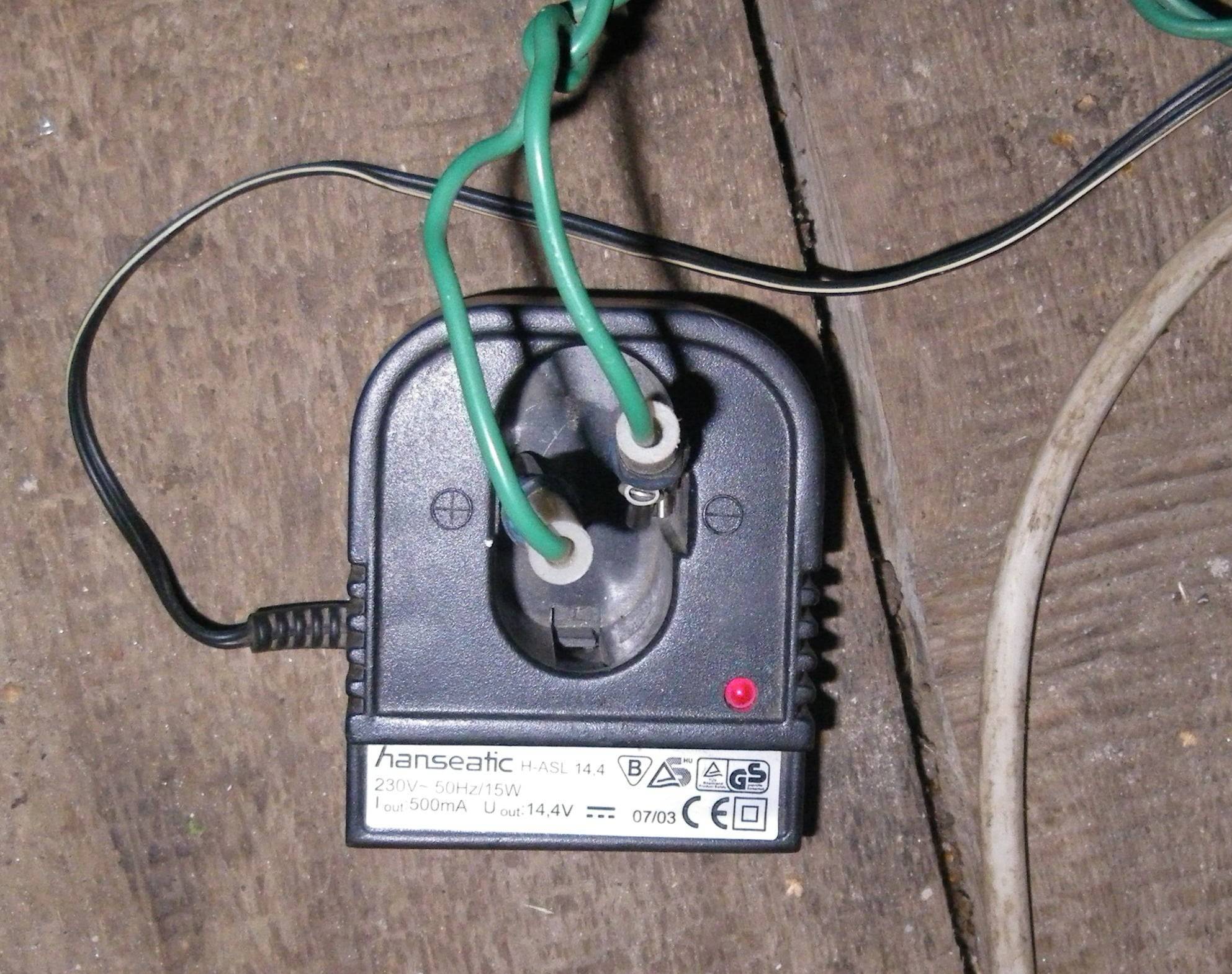

Плата зарядного устройства
- Полярности можно найти по надписям на плате либо корпусе изделия. Для надежности можно включить зарядку и мультиметром измерить на выходе 12 В, и найти контакты по полярности;
- Из корпуса аккумуляторной батареи извлекаются гальванические элементы;

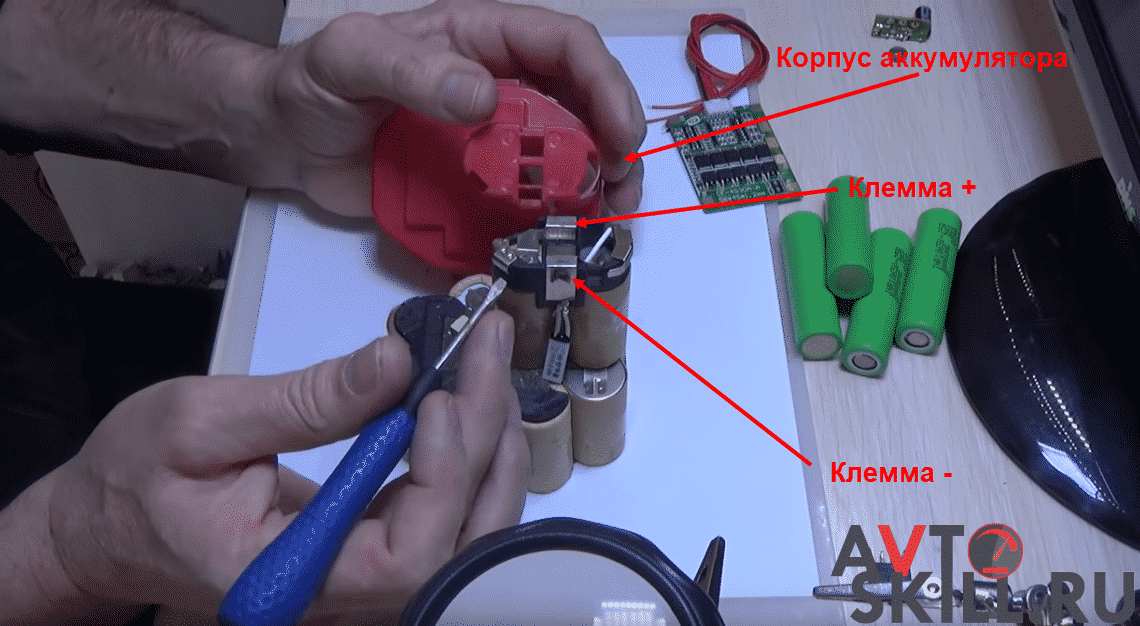

Как из аккумуляторного отсека извлекаются гальванические элементы
На контакты снутри корпуса аккумуляторной батареи подключается провод от зарядки с соблюдением полярности.
Таким макаром, шуроповерт преобразуется в сетевой. При включении устройства в розетку на входную цепь шуруповерта будет поступать соответственное напряжение 12 либо 18В неизменного тока.
Соблюдение полярности рекомендуется, но не непременно. При изменении полярности вал электродвигателя будет крутиться в оборотную сторону, все современные шуруповерты имеют переключатель смены полярности, практически осуществляется реверс вращения патрона шуруповерта.
Принципиально! Клеммы на плате зарядного устройства обычно делают из латунного сплава, к медным проводам их нужно припаивать с кислотным припоем либо удалить вообщем, а провода припаять на дорожки печатной платы.
Перед пайкой в корпусах аккумуляторной батареи и зарядного устройства делаются отверстия, через которые протягивается провод. Для более жесткой фиксации его в границах корпуса можно завязать в узел и намотать изоленты, чтоб поперечник намотки превосходил Ø отверстия.
Сборка рабочей конструкции

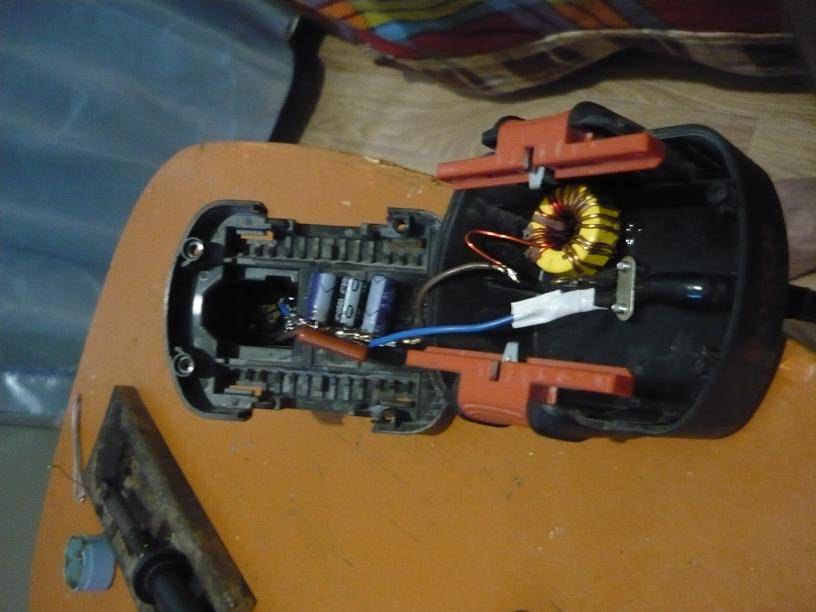

Для удобства пользования и подключения, я вывел шнур от блока питания в корпус батареи. Шнур взял 3,5 метра
длинной, какой был в наличии. Из батареи удалил все аккумуляторные элементы и вмонтировал LC-фильтр. Теперь,
если у меня появится каким-то образом исправная батарея – ее всегда можно будет поставить на шуруповерт, а блок
питания убрать про запас. Аккумуляторы из батареи не выбросил, есть идея где их применить, но это тема для
другого обзора.
Так как шнур, соединяющий блок с шуруповертом, обладает определенным сопротивлением и индуктивностью, можно
попробовать замкнуть перемычкой выводы катушки L1. Теоретически, это может повысить мощность на мизерное
значение.
Со шнуром шуруповерт себя отлично чувствует, но если честно, мне он показался несколько слабоватым при торможении
рукой. Но пробные закручивания саморезов развеяли мои сомнения: саморезы длинной 35 мм спокойно закручиваются в фанеру
20 мм. Это означает, что шуруповерт будет удовлетворять большинство потребностей в ремонте.
У блока я отрезал все выходные провода, оставив зеленый стартовый, его конец я припаял к общему проводнику
платы, куда впаяны все черные. Лучше всего аккуратно выпаять все провода, но мой паяльник был слишком слабый
для этого и пришлось обрезать. К общему контакту и +12 (куда впаяны желтые) припаял два коротких, жестких
медных провода и соединил через клемник со шнуром к шурику.
На этом мы закончим данный обзор, желаемого мы добились – шуруповерт отлично работает от компьютерного блока
питания. В дальнейшем планирую сделать для платы блока питания добротный фанерный корпус без щелей –
тесты показали, радиаторы на плате совсем не греются и можно не беспокоиться о перегреве элементов в закрытом
корпусе.
Какой мощности понадобится БП
Людям, которые решили узнать, как сделать шуруповерт от сети, придется разобраться с необходимой мощностью блока питания.
Импульсный
Для подключения инструмента к сети часто пользуются импульсным БП. Рассчитать его мощность достаточно просто. Чаще всего аккумуляторные модели работают на батареях с напряжением 12 В. Исходя из этого, получается, что во время работы устройство потребляет не менее 120 ватт.
Рекомендуется выбирать БП с запасом мощности около 20-30%. Таким образом шуруповерт сможет нормально работать даже при максимальных нагрузках.
Трансформаторный
Поскольку рабочее напряжение большинства шуруповертов составляет 12 В, выбрать трансформаторный источник питания достаточно легко. Запитать электрический инструмент можно при помощи любой модели мощностью около 200-300 Вт.
Как вычислить мощность, нужную шуруповерту?
Для определения того, какой мощностью должен обладать блок питания, потребуется умножить рабочее напряжение электродвигателя на потребляемый им ток. Конечно же, здесь имеются свои тонкости. Электрическая мощность двигателя шуруповёрта на шильдике, как правило, не указана. Вместо этого указан максимальный крутящий момент, который, в том числе, зависит от механического редуктора.
Для определения мощности двигателя нужно замерить ток. Причём для получения корректных результатов, производить замер нужно при максимальной нагрузке на инструмент. Такое усилие проще создать, обхватив рукой патрон, разумеется, без фанатизма, до срабатывания трещотки. После определения тока производим нехитрый расчёт.
Например, электродвигатель шуруповёрта потребляет ток 10 А. Рабочее напряжение электродвигателя составляет 12 В. Умножаем 10 на 12 и получаем 120 Вт. Получаем расчётную мощность блока питания, которая нам потребуется для обеспечения нормальной работы инструмента.
Если измерить ток проблематично, нужно понимать, что меньше 200 Вт БП брать не рекомендуется в любом случае. А блоков питания для ПК общей мощностью менее 300 Вт, кажется, не существует.
Наибольший выбор различных источников питания есть для инструмента с напряжением в 12 В. Лучше всего использовать компьютерный БП. Подержанный БП мощностью в 500 Вт можно найти за вполне умеренную цену. Такой вариант не потребует сложной переделки и мощности, как правило, должно хватить с лихвой.
Узнать, какие параметры у блока питания можно, посмотрев наклейку. Обычно она приклеена к одной из стенок блока. Смотрим и видим, что БП выдаёт напряжение в 12 В при токе 14 А. Следовательно, мощность по напряжению 12 В, которую может выдать БП, составляет 168 Вт. Такой мощности должно вполне хватить для нормальной работы электродвигателя шуруповёрта.
Есть, конечно, и другие варианты. Например, автомобильное зарядное устройство.
Конечно, для шуруповёртов, рассчитанных на другие напряжения, вариантов остаётся не так уж и много. Одним из вариантов будет использование универсального блока питания на 14 или 18 В. Например. АИДА БШ 14 Про. Также можно собрать БП самостоятельно.
Профилактика неисправностей
Аккумуляторы сделаны из нескольких сложенных вместе элементов, которые приходят в неисправность не одновременно, а по частям. Для определения сломанной части батареи необходимо полностью её зарядить и дать отработать на полной мощности до разрядки. После чего, разобрать и измерить напряжение каждого отдельного элемента.
Части, на которых напряжение будет отсутствовать или уступать другим элементам, необходимо полностью заменить. Ремонт осуществляется при помощи паяльного инструмента. Все элементы аккумуляторной батареи спаиваются той же проводной полосой, которой были соединены детали изначально.
Как обойти защиту
Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.
Аккумулятор шуруповерта в разобранном виде
Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.
При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.

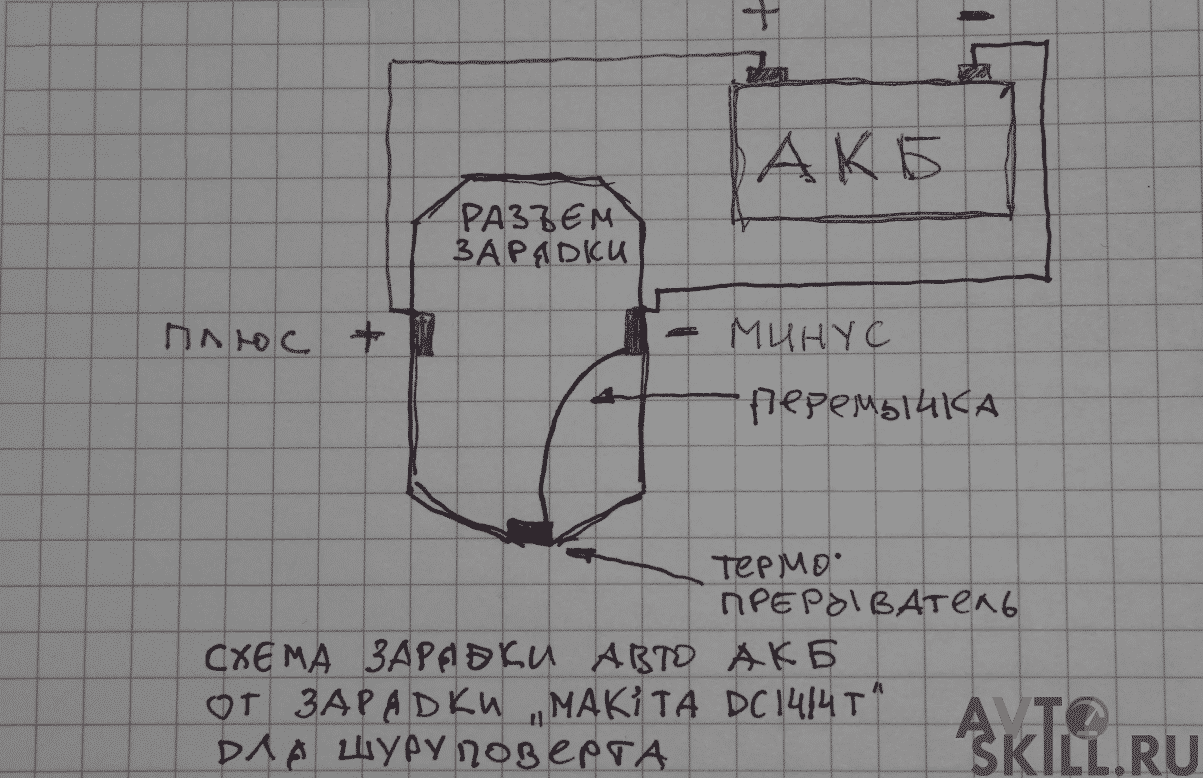

Пример схемы подключения зарядки шуруповерта к АКБ автомобиля
